MODE D'EMPLOI AHW981BK AIRLUX

composé de deux ou plusieurs parties, la partie supérieure doit être à l’extérieur de la partie inférieure. • Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l’électricité. • Pour les différents montages, utiliser les vis et chevilles à expansion correspondant au type du mur (ex. béton armé, plâtre, etc.). Dans le cas où les vis et chevilles sont fournies d’origine avec le produit, vérifier qu’elles correspondent bien au type de mur sur lequel doit être montée la hotte.

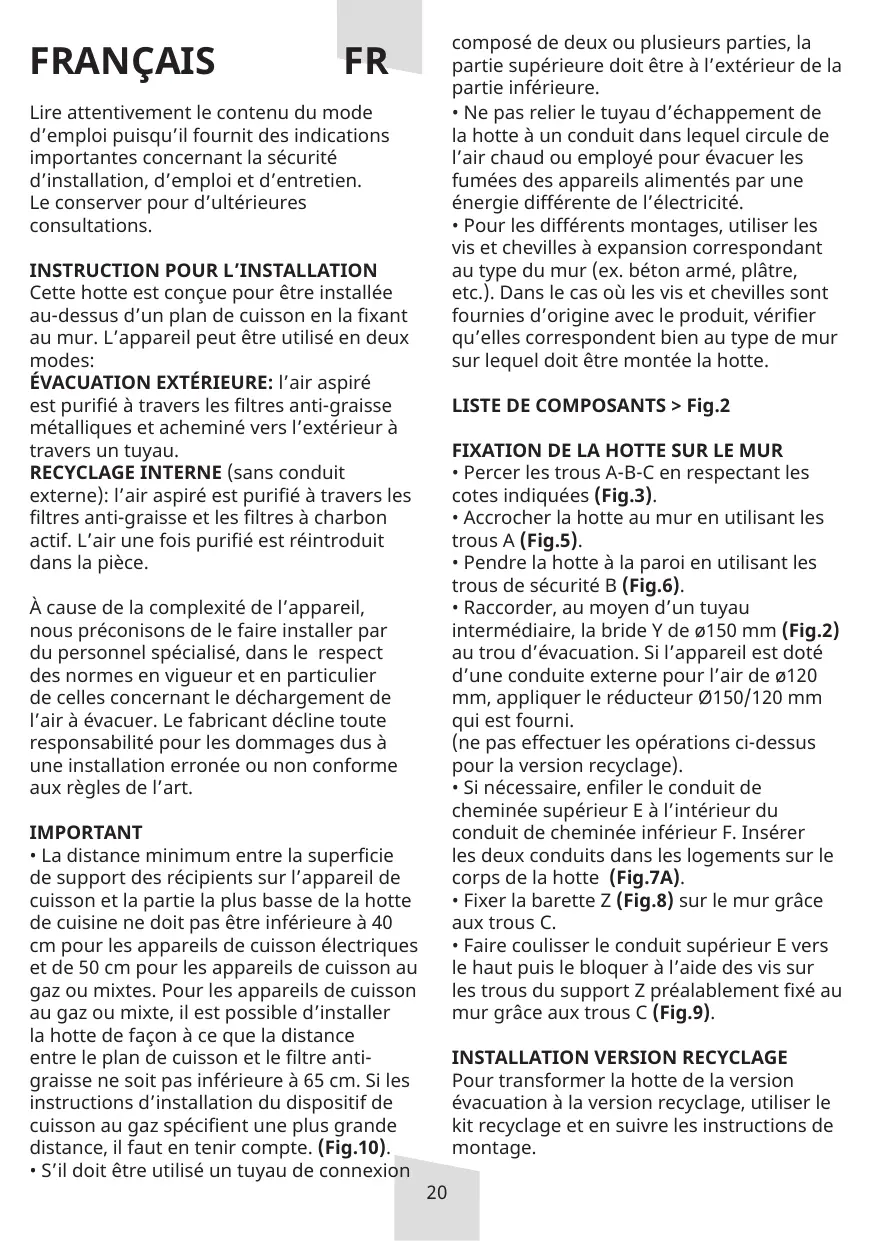

FR Lire attentivement le contenu du mode d’emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien.

Le conserver pour d’ultérieures consultations. INSTRUCTION POUR L’INSTALLATION Cette hotte est conçue pour être installée au-dessus d’un plan de cuisson en la fixant au mur. L’appareil peut être utilisé en deux modes: ÉVACUATION EXTÉRIEURE: l’air aspiré est purifié à travers les filtres anti-graisse métalliques et acheminé vers l’extérieur à travers un tuyau. RECYCLAGE INTERNE (sans conduit externe): l’air aspiré est purifié à travers les filtres anti-graisse et les filtres à charbon actif. L’air une fois purifié est réintroduit dans la pièce.

LISTE DE COMPOSANTS > Fig.2

FIXATION DE LA HOTTE SUR LE MUR • Percer les trous A-B-C en respectant les cotes indiquées (Fig.3). • Accrocher la hotte au mur en utilisant les trous A (Fig.5). • Pendre la hotte à la paroi en utilisant les trous de sécurité B (Fig.6). • Raccorder, au moyen d’un tuyau intermédiaire, la bride Y de ø150 mm (Fig.2) au trou d’évacuation. Si l’appareil est doté d’une conduite externe pour l’air de ø120 mm, appliquer le réducteur Ø150/120 mm qui est fourni. (ne pas effectuer les opérations ci-dessus pour la version recyclage). • Si nécessaire, enfiler le conduit de cheminée supérieur E à l’intérieur du conduit de cheminée inférieur F. Insérer les deux conduits dans les logements sur le corps de la hotte (Fig.7A). • Fixer la barette Z (Fig.8) sur le mur grâce aux trous C. • Faire coulisser le conduit supérieur E vers le haut puis le bloquer à l’aide des vis sur les trous du support Z préalablement fixé au mur grâce aux trous C (Fig.9).

À cause de la complexité de l’appareil, nous préconisons de le faire installer par du personnel spécialisé, dans le respect des normes en vigueur et en particulier de celles concernant le déchargement de l’air à évacuer. Le fabricant décline toute responsabilité pour les dommages dus à une installation erronée ou non conforme aux règles de l’art.

IMPORTANT • La distance minimum entre la superficie de support des récipients sur l’appareil de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 40 cm pour les appareils de cuisson électriques et de 50 cm pour les appareils de cuisson au gaz ou mixtes. Pour les appareils de cuisson au gaz ou mixte, il est possible d’installer la hotte de façon à ce que la distance entre le plan de cuisson et le filtre antigraisse ne soit pas inférieure à 65 cm. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. (Fig.10). • S’il doit être utilisé un tuyau de connexion

INSTALLATION VERSION RECYCLAGE Pour transformer la hotte de la version

évacuation à la version recyclage, utiliser le kit recyclage et en suivre les instructions de montage. 20

CONNEXION ELECTRIQUE Vérifier si le voltage du secteur est suffisant et conforme à celui nécessaire pour alimenter la hotte et indiqué sur l’étiquette signalétique collée à l’intérieur de la hotte.

CONTROLE FONCTIONNEL Vérifier l’allumage du moteur pour les 4 vitesses et l’éclairage.

_Activation de la fonction Timer aux vitesses 1_2_3 Appuyer sur la touche Timer et l’aspiration s’arrête automatiquement après 15 minutes. _Indication fonction activée: le voyant des vitesses 1 _ 2 _ 3 clignote sur le display. _Désactivation de la fonction TIMER Appuyer sur la touche TIMER.

INSTRUCTIONS POUR L’UTILISATION COMMANDE TACTILE sur verre (fig.1)

ON/OFF_ Allumage de la hotte à la vitesse 0, et extinction de la hotte (y compris la lumière).

_Désactivation de la fonction TIMER et activation des vitesses d’aspiration

1_2_3_4 par la sélection des touches augmentation/réduction - et +. _Activation de la fonction Timer à la 4ème vitesse (fonction Booster) Le Timer s’active automatiquement. La vitesse d’aspiration passe automatiquement à la 3ème vitesse après 7 minutes.

Touche -. Allumage 1ère vitesse

(cette touche met en fonction la hotte). Touche +. Augmentation de la vitesse de 2 à 3 à 4. NOTE: Augmentation de la vitesse à partir de la 1ère vitesse.

INDICATEUR DE SATURATION DU FILTRE Voyant lumineux pour le nettoyage et l’entretien du filtre à graisse. Cette fonction vous rappelle d’effectuer le nettoyage et l’entretien du filtre à graisse de votre hotte.

Timer – En appuyant sur cette touche, la minuterie s’active et le moteur s’éteint après 15 minutes. Quand la vitesse d’aspiration est réglée sur 4, la minuterie s’active automatiquement et la vitesse d’aspiration se règle automatiquement à 3 après 7 minutes.

Arrêt de la fonction Timer Appuyez sur la touche TIMER ou augmentez/diminuez la vitesse par les touches + et - pour désactiver la fonction Timer.

_La fonction s’active après 30 heures de fonctionnement de la hotte. Le symbole II ou la lettre F s’affiche sur le display lorsque la hotte est éteinte.

Elle s’arrête momentanément à l’allumage de la hotte et la touche lumière clignote lorsque la hotte est éteinte. _ Reset de la fonction Appuyez sur la touche lumière pendant 3 secondes. N.B. La désactivation de l’indicateur doit être effectuée lorsque la hotte est éteinte. FONCTION CLEAN’AIR Fonction air propre Cette fonction permet de filtrer l’air saturé

Lumière (seulement avec la hotte en position ON)

la prise ou en agissant sur l’interrupteur général.

•Utiliser seulement et exclusivement un chiffon humide et du détergent liquide neutre. •Eviter les chiffons et les éponges mouillés, les jets d’eau, les diluants, les solvants, l’alcool et les substances abrasives.

de la cuisine où est installée la hotte.

N.B. L’activation de la fonction Clean Air doit être effectuée lorsque la hotte est éteinte. _Activation du Clean Air: appuyer à la fois sur les touches - et + pendant 3 secondes. Cette fonction fait démarrer le moteur à la deuxième vitesse pendant 10 minutes par heure pour un nombre de 5 cycles. _Confirmation fonction activée: l’activation de cette fonction est confirmée par le symbole recyclage affiché sur le display.

FILTRE ANTI-GRAISSE METALLIQUE

(Fig.2M) • Pour assurer un bon fonctionnement du filtre anti-graisse, le laver toutes les 3-4 semaines. • Il peut également être lavé dans le lave-vaisselle. Il peut arriver que le filtre change légèrement de couleur et devienne opaque, mais ceci n’influence pas son fonctionnement. • Si vous le lavez à la main, laissez-le tremper quelques heures dans de l’eau chaude avec du liquide vaisselle. Rincez-le ensuite soigneusement et laissez sécher. • N’utilisez pas de brosses pour nettoyer le filtre car cela endommagerait la trame. • En cas de saleté excessive due à la présence de résidus de graisse, le filtre pourrait prendre feu et représenter un véritable danger. • Pour le démontage agir sur le bouton.

_Désactivation anticipée de la fonction: appuyer à la fois sur les touches - et + pendant 3 secondes, la fonction s’annule et la hotte s’éteint.

SECURITE • Ne pas cuisiner à la flamme sous la hotte. • Si on utilise des friteuses il faut les contrôler constamment car l’huile surchauffée pourrait prendre feu. • Avant d’effectuer toute opération de nettoyage débrancher l’appareil de la liaison électrique en enlevant la fiche ou en agissant sur l’interrupteur général. • Si dans la pièce on utilise la hotte simultanément avec d’autres appareils desquels émanent des fumées, non alimentés par l’énergie électrique, il faut effectuer l’aération du local. • Eviter de laisser des foyers allumés sans qu’ils soient utilisés. • Limiter l’utilisation de la hotte à celle pour laquelle elle a été conçue: éliminer les odeurs de cuisine; ne pas s’en servir pour d’autres utilisations. • Il est conseillé de faire fonctionner la hotte juste avant de procéder à toute opération de cuisson et de la laisser en fonction pendant au moins 15 minutes après la cuisson et en tous cas jusqu’à ce que toute odeur ait disparu. NETTOYAGE ET MANUTENTION Avant d’effectuer n’importe quelle opération de manutention débrancher l’appareil de la liaison électrique en enlevant

FILTRES AU CHARBON ACTIF (Fig.2L) seulement en version recyclage.

Les filtres au charbon actif servent à filtrer l’air qui sera rejeté dans la pièce. Les filtres ne sont ni lavables ni régénérables et doivent être changés tous les trois mois au maximum. La saturation du charbon actif dépend de l’utilisation plus ou moins prolongée de l’appareil, du type de cuisine effectué et de la régularité avec laquelle est effectué le nettoyage du filtre anti graisse. Pour le démontage des filtres à charbon il faut: •démonter les filtres anti-graisse métalliques (Fig.2M) •Tourner les filtres au charbon pour les retirer (Fig.4). 22

•Coupez toujours l’alimentation électrique avant d’effectuer tout travaux sur l’appareil. •Si le remplacement d’une ampoule est nécessaire, remonter une ampoule avec les mêmes caractéristiques, car une ampoule de plus grande puissance pourrait gravement endommager l'installation électrique. •Attention: l’ampoule peut être très chaude.

- STRUCTURE EN ACIER INOXYDABLE -HOTTE AVEC TUYAU D’ÉVACUATION DES FUMÉES RÉGLABLE EN HAUTEUR (EN OPTION) -INSTALLATION ELECTRIQUE SELON LES REGLEMENTS INTERNATIONAUX - 4 VITESSES DE FONCTIONNEMENT -INSTALLATION ECLAIRAGE: ampoules LED Enlèvement des appareils ménagers usagés La Directive Européenne 2002/96/ EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la “poubelle barrée” est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.
