Type de produit	Hotte de cuisine
Marque	ELICA
Modèle	GIOIA
Mode de fonctionnement	Filtrant ou aspirant
Nombre de vitesses d'aspiration	3 (minimum, moyenne, maximum)
Éclairage	Lampe halogène 12V - 20W max - G4
Filtre anti-graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon actif	Lavable à l'eau chaude ou au lave-vaisselle à 65°C, séchage au four 10 min à 100°C, remplacement tous les 3 ans
Distance minimale de sécurité	50 cm pour cuisinière électrique, 65 cm pour gaz ou mixte
Alimentation électrique	Raccordement direct au circuit avec disjoncteur, tension selon étiquette
Protection	Mise à la terre via fil jaune-vert
Entretien des filtres	Filtre anti-graisse : mensuel ; filtre à charbon : tous les 2 mois
Nettoyage extérieur	Chiffon humide avec détergent liquide neutre, pas d'alcool ni abrasifs
Usage	Domestique uniquement
Recyclage	Conforme à la directive DEEE 2002/96/CE, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - GIOIA ELICA

Comment installer la hotte GIOIA ELICA ?

L'installation doit être réalisée par un professionnel qualifié. La distance minimale entre la hotte et la plaque de cuisson est de 50 cm pour l'électrique et 65 cm pour le gaz. Suivez les schémas de montage (fig. 16-26) et assurez-vous que le support de plafond soit solidement fixé.

Quel type d'alimentation électrique est nécessaire ?

La hotte doit être raccordée directement au circuit électrique avec un disjoncteur conforme. La tension doit correspondre à celle indiquée sur l'étiquette. Le fil jaune-vert du support de plafond doit être relié à la terre.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques anti-graisse se nettoient une fois par mois à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. La décoloration éventuelle n'affecte pas leur efficacité.

Quand et comment remplacer le filtre à charbon ?

Le filtre à charbon se nettoie tous les deux mois à l'eau chaude ou au lave-vaisselle à 65°C (cycle complet sans vaisselle). Séchez-le 10 minutes au four à 100°C. Remplacez-le tous les 3 ans ou s'il est endommagé.

Comment remplacer une ampoule halogène ?

Débranchez la hotte et assurez-vous que l'ampoule soit froide. Ôtez la protection avec un petit tournevis, remplacez par une ampoule halogène 12V - 20W max - G4, sans toucher l'ampoule avec les doigts. Reclipsez le plafonnier.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous utilisez la hotte en mode aspirant avec évacuation extérieure. Retirez alors le filtre à charbon. En mode filtrant, le filtre à charbon est indispensable pour recycler les odeurs.

Pourquoi la hotte ne s'allume-t-elle pas ?

Vérifiez d'abord que l'alimentation électrique est bien branchée et que le disjoncteur n'a pas sauté. Ensuite, contrôlez que les ampoules sont correctement insérées. Si le problème persiste, contactez le service après-vente.

Quelles sont les consignes de sécurité essentielles ?

Ne pas utiliser la hotte sans grille montée, ne jamais flamber sous la hotte, surveiller les fritures, et toujours débrancher avant entretien. Respecter les distances minimales et ne pas utiliser de nettoyants abrasifs ou alcoolisés.

Comment recycler la hotte en fin de vie ?

Ne jetez pas la hotte aux ordures ménagères. Rapportez-la à un centre de collecte DEEE ou à votre revendeur. Le symbole de recyclage sur l'appareil indique qu'il doit être traité conformément à la directive européenne.

Quelle est la durée de vie du filtre à charbon ?

Le coussinet du filtre à charbon doit être remplacé tous les 3 ans, même s'il est nettoyé régulièrement. En cas de dommage, remplacez-le immédiatement.

MODE D'EMPLOI GIOIA ELICA

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. La hotte a été conçue exclusivement pour l'usage domestique.

Note : Les pièces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Attention

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hote du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance, à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les aliments sous la hotte.

L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques.

d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique.

La société décline toute responsabilité pour des inconvénients, dégâts ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est fournie en version FILTRANTE et elle est utilisée sans conduit d'évacuation des fumées aspirantes.

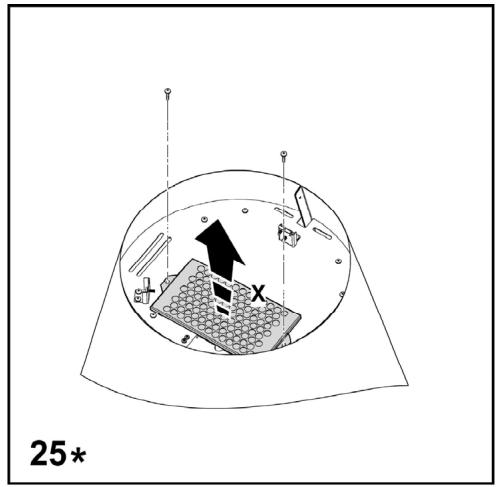

Les fumées et les vapeurs sont recyclées à travers le détecteur X.

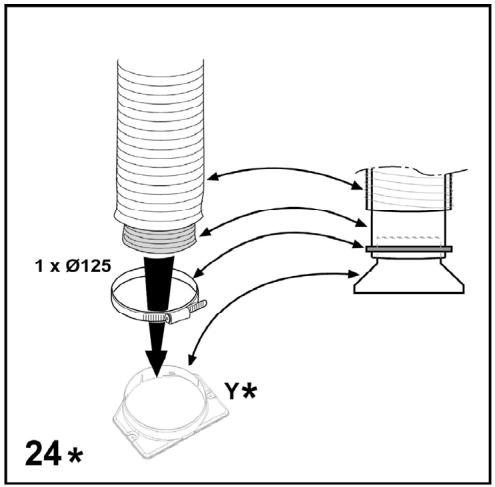

Si vous pouvez utiliser le produit en version ASPIRANTE, il est nécessaire de prédisposer un conduit d'évacuation qui va de la sortie supérieure Y jusqu'au trou de décharge qui va vers l'extérieur.

Dans ce cas, il faut installer sur le trou d'évacuation Y un anneau de liaison et il faut enlever le filtre au charbon.

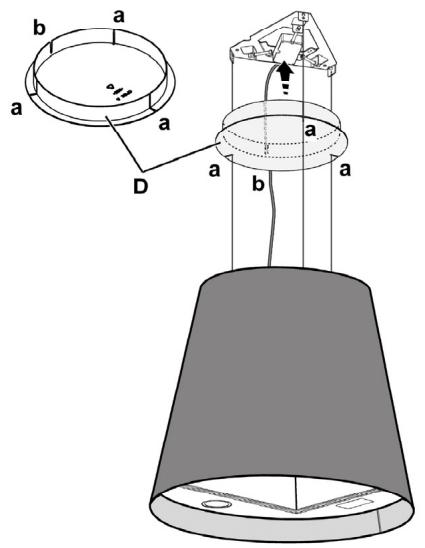

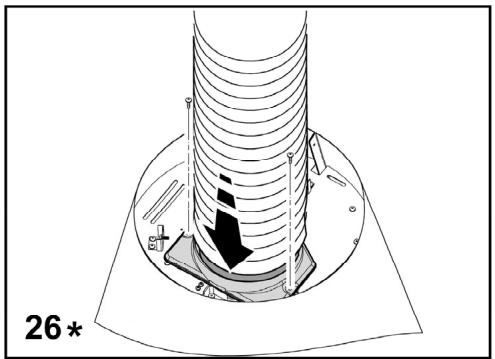

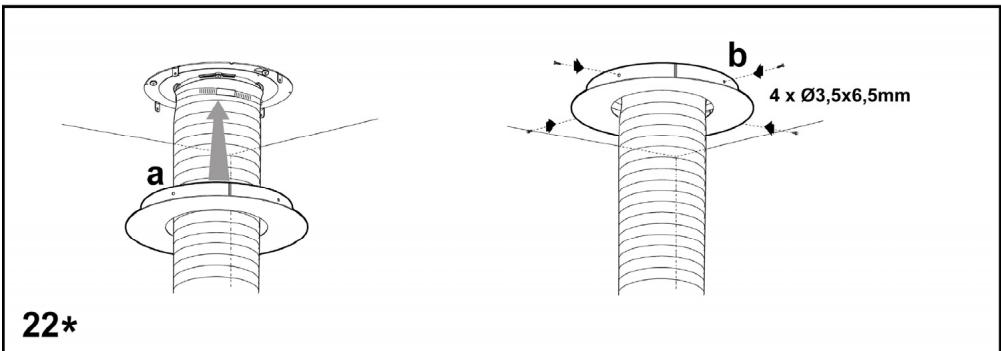

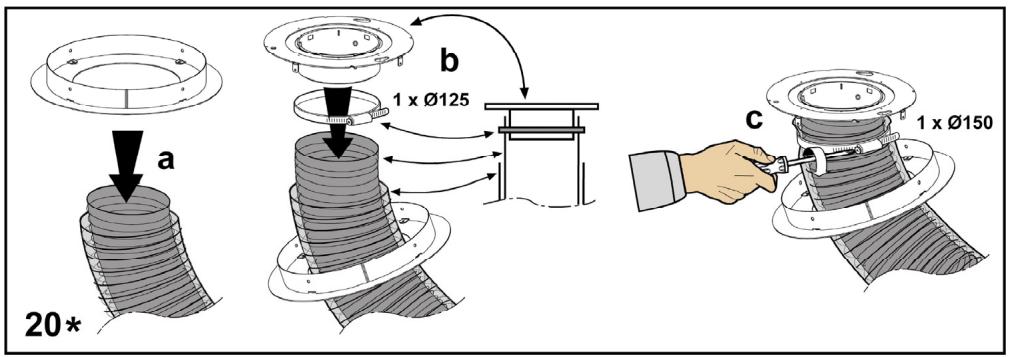

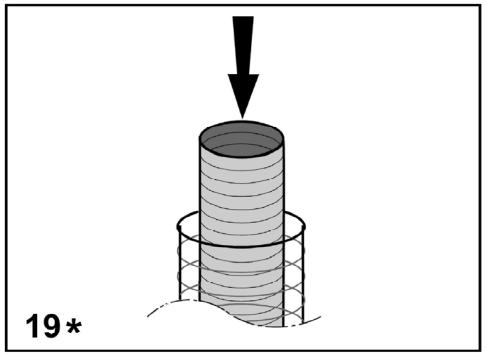

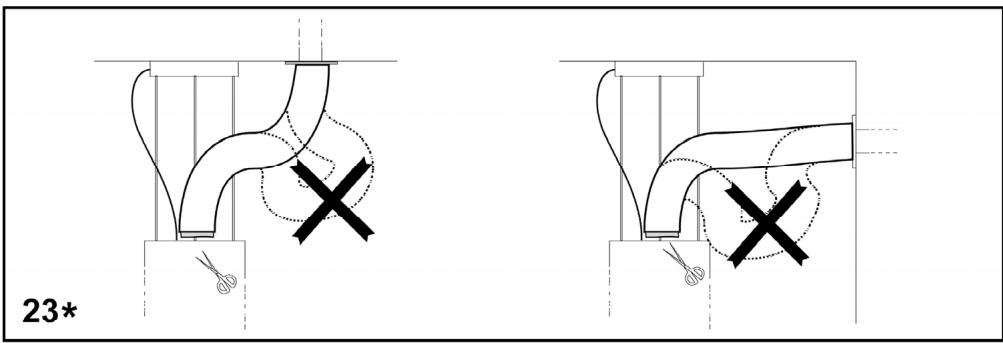

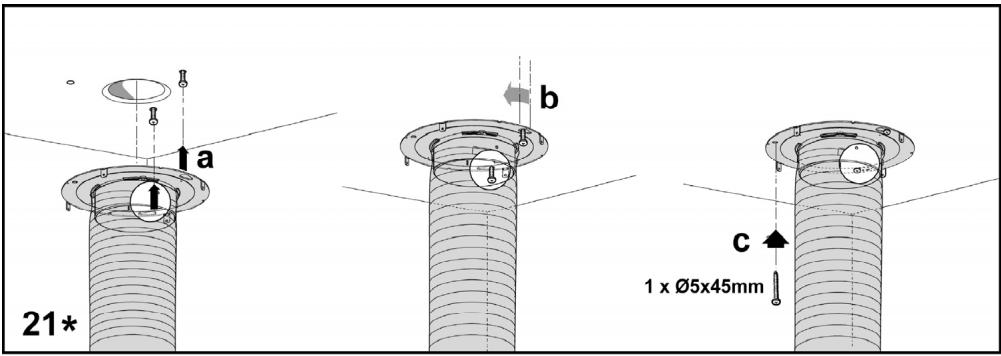

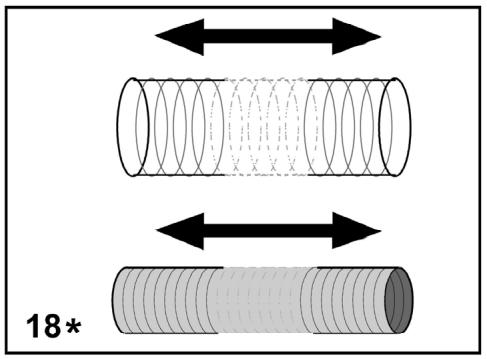

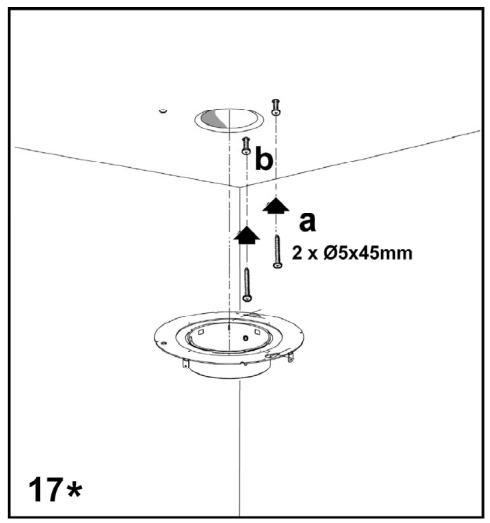

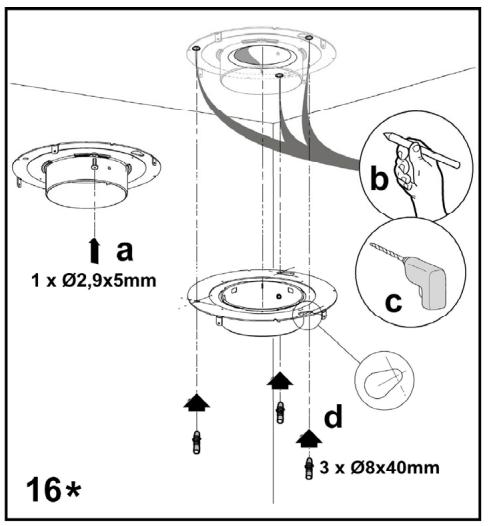

Fig. 16-17-18-19-20-21-22-23-24-25-26

Installation

L'installation, aussi bien électrique que mécanique, doit être effectuée par du personnel qualifié.

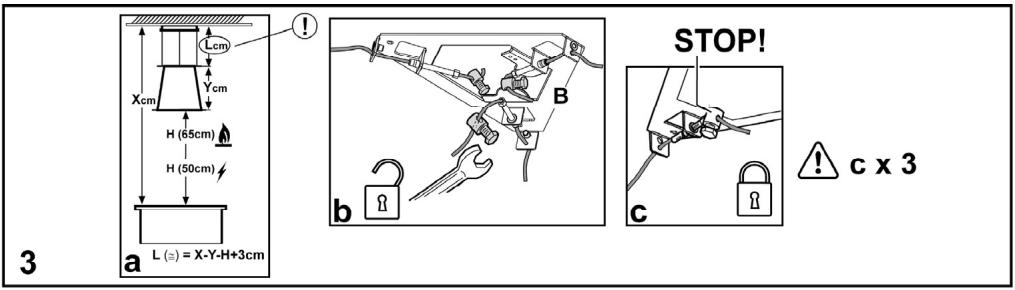

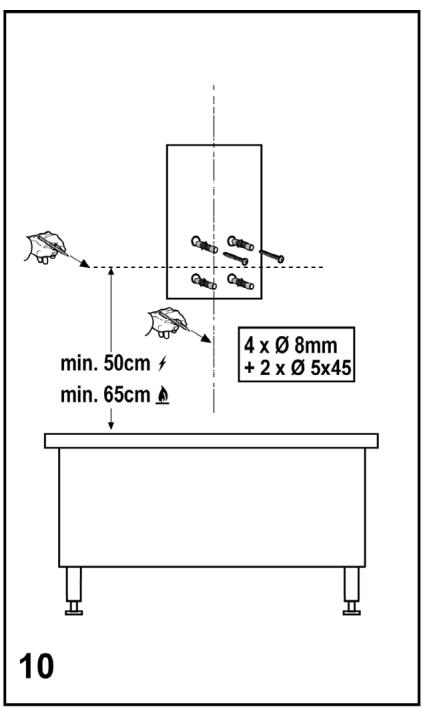

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

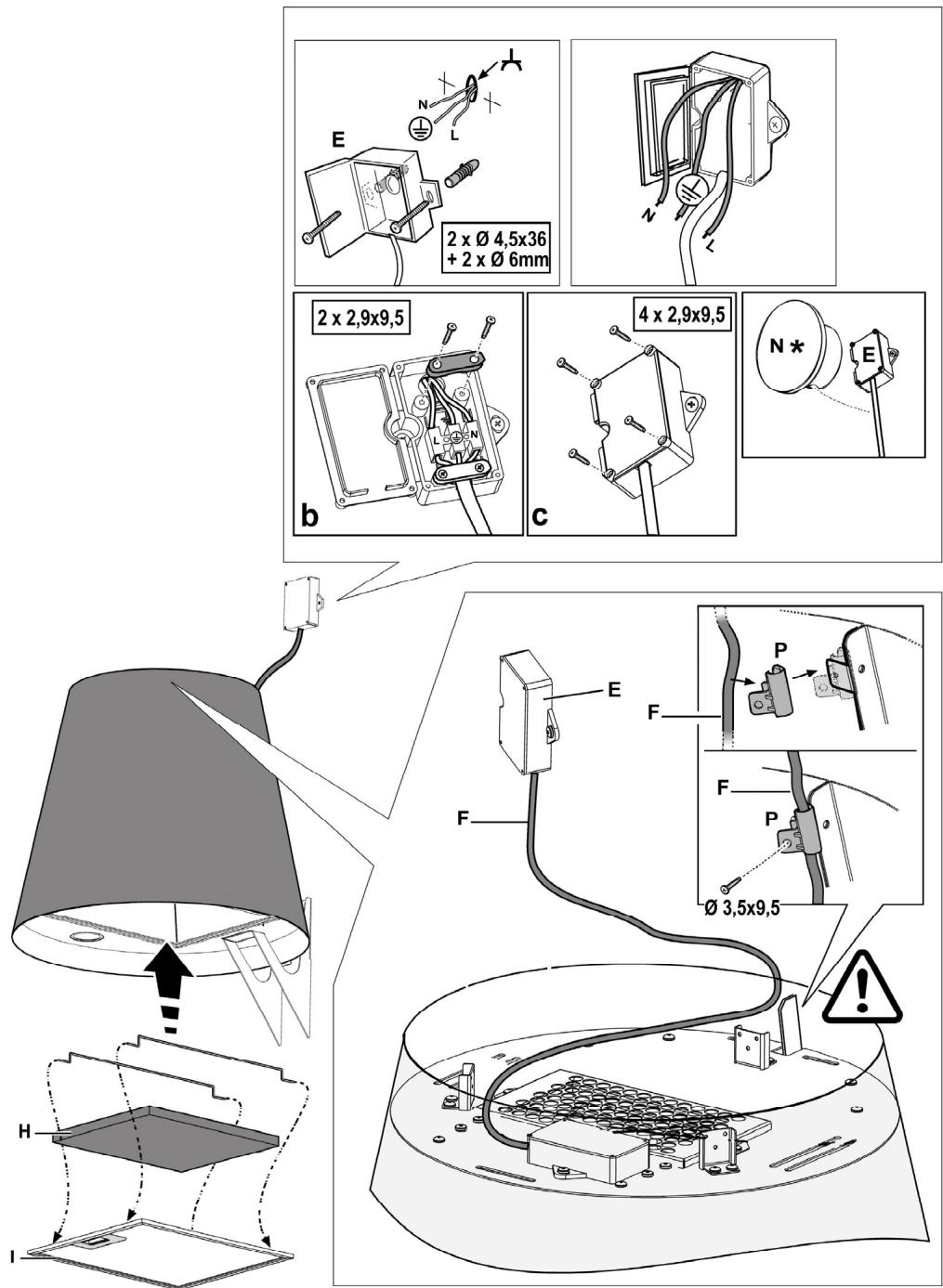

Branchement électrique

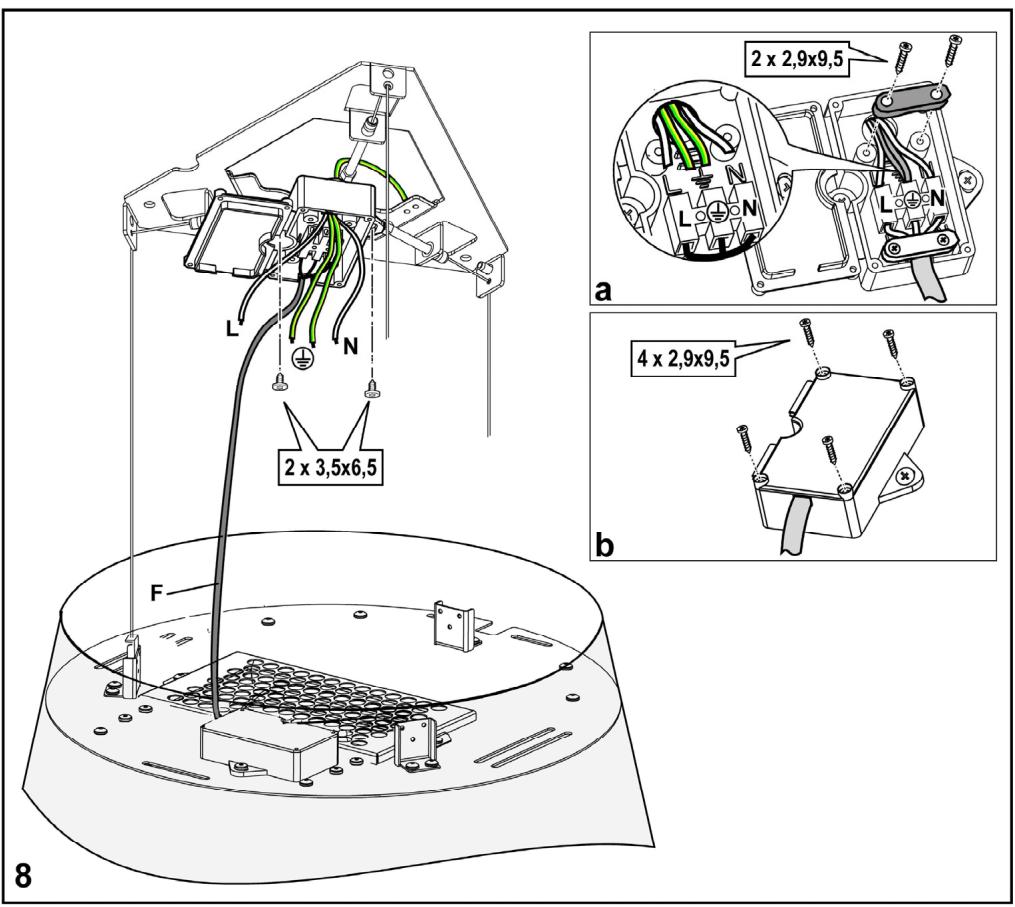

La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Le produit doit être raccordé directement au circuit électrique, placez donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.

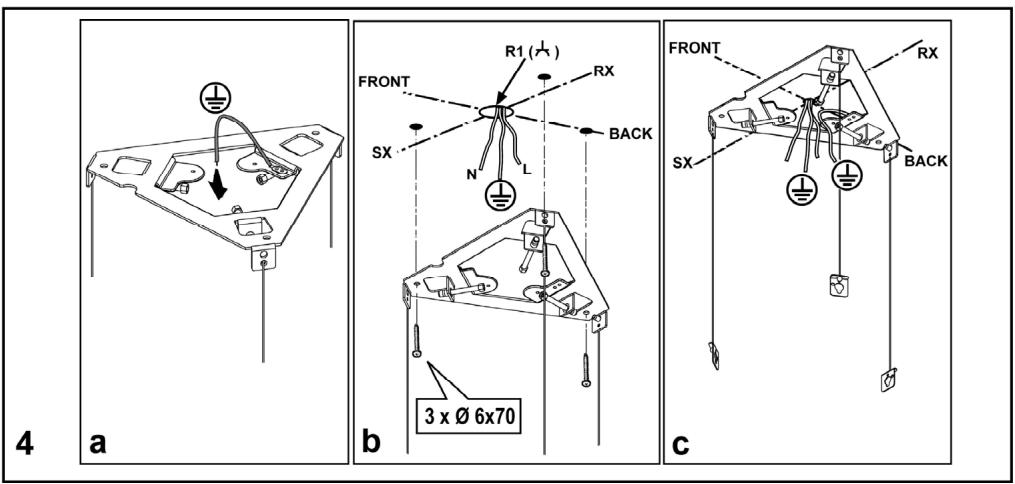

ATTENTION! L'élément B (support de fixation au plafond - Fig. 1), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 4

ATTENTION! Faire particulièrement attention au positionnement des fils, la non-observance de ces indications pourrait provoquer de graves dommages à l'appareil et/ou un choc électrique à l'utilisateur ou à l'instantiateur. Pour plus de détails, voir Fig. 8-15

Attention! Le remplacement du câble d'interconnexion doit être effectué par le service technique autorisé.

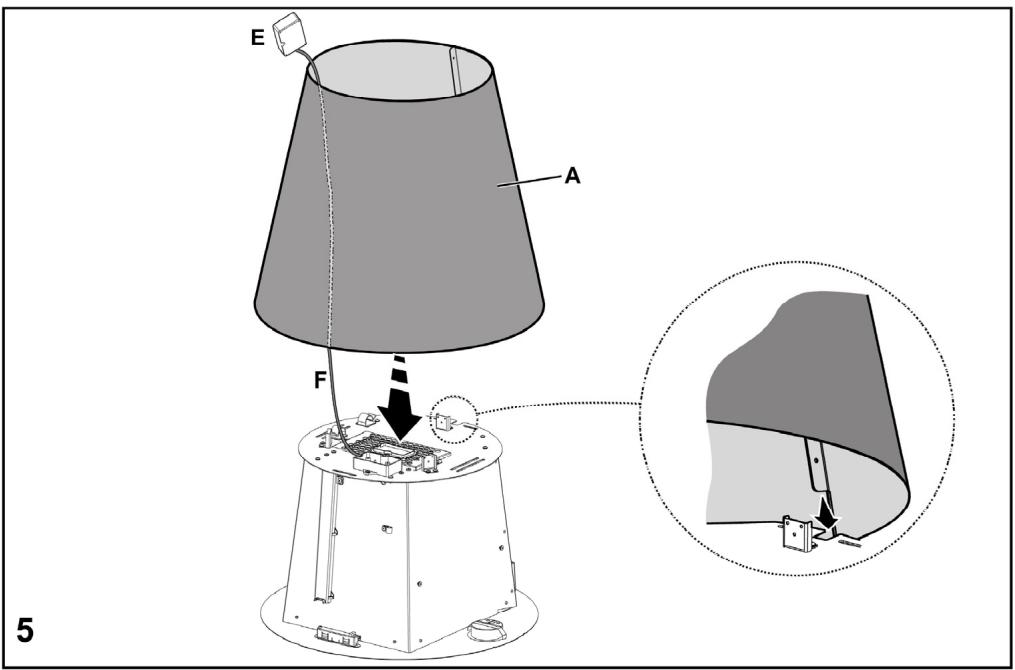

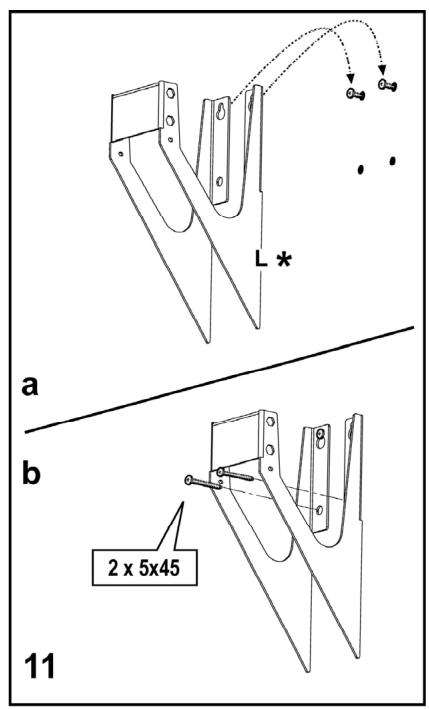

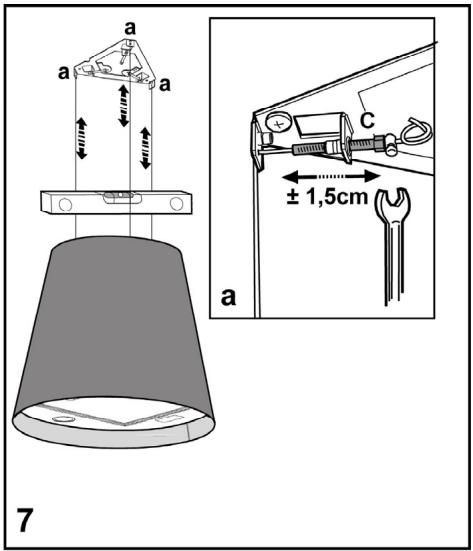

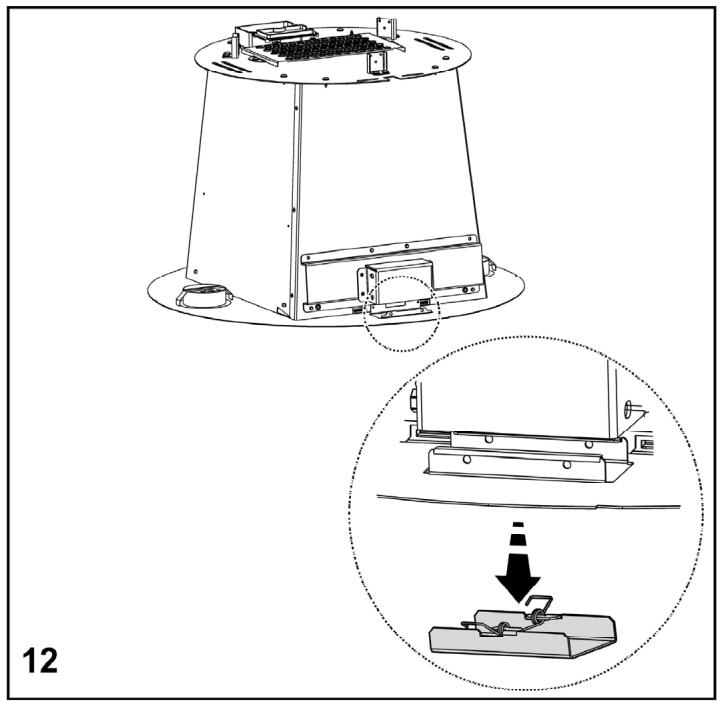

Montage

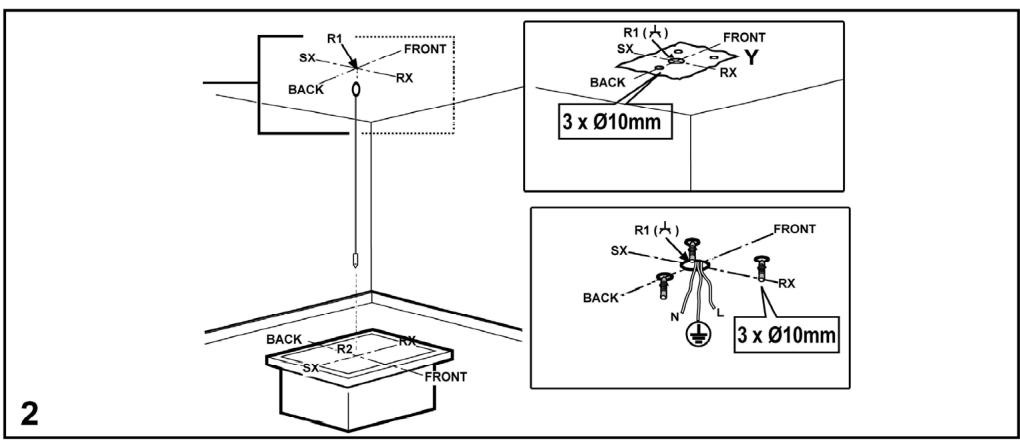

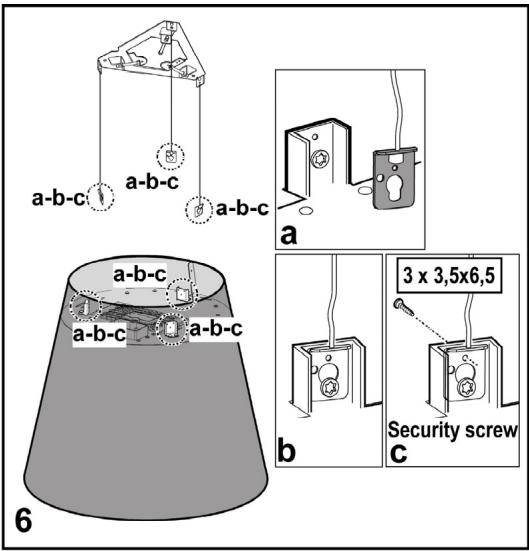

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Description de la hotte

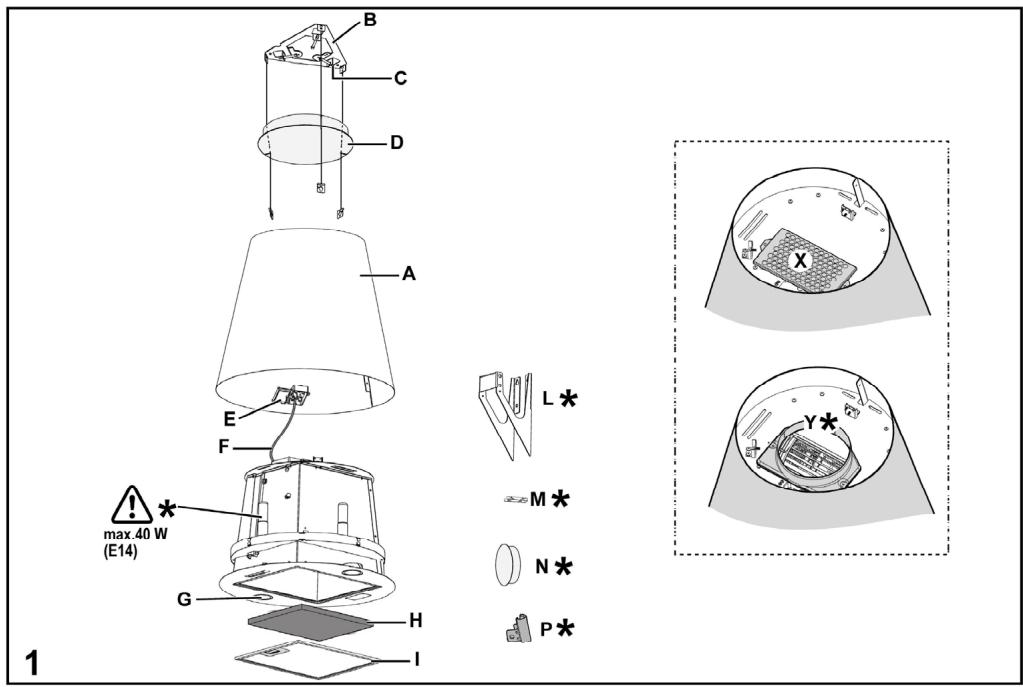

Fig. 1

A. Couvercle B. Pièce de support au plafond C. Ensemble des attaches de la hotte D. Couvercle décoratif E. Boîte pour le raccordement au circuit électrique F. Cable électrique G. Lampe halogène H. Filtre au charbon actif I. Filtre métallique anti-graisse

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

A. touche ON/OFF éclairage B. touche OFF/ON aspiration et sélection puissance minimum B+C. touche sélection puissance d'aspiration moyenne B+D. touche sélection puissance d'aspiration maximum

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS utiliser d'alcool!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées.

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abimer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abimé.

Montage

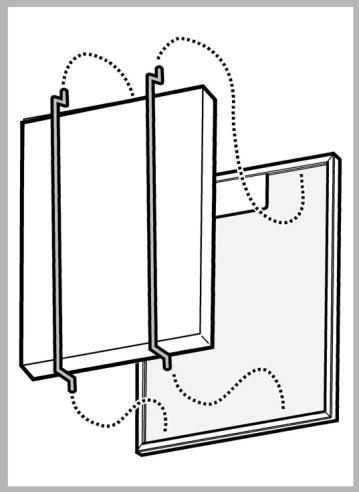

Installer le filtre à charbon à l'arrière du filtre à graisse et fixer avec deux baguettes.

Attention! Les baguettes sont incluses dans la confection du filtre à charbon et non sur la hotte.

Pour démonter le filtre, procéder en sens inverse.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. Sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Certains modèles prévoient des lampes latérales:

Les remplacer par des ampoules de forme identique et de max 40W (E14).

Pour accéder aux ampoules, enlever le couvercle A.

Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
