AUYG 36 LRLA.UI - Climatiseur ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split (modèle avec chauffage et refroidissement)
Marque	Atlantic
Modèle	AUYG 36 LRLA.UI
Alimentation	220-240 V ~ 50 Hz
Dimensions unité intérieure (approx.)	300 mm (H) x 900 mm (L) x 250 mm (P)
Poids unité intérieure (approx.)	15 kg
Modes de fonctionnement	Auto, Refroidissement, Chauffage*, Déshumidification, Ventilateur
Fonctions principales	Inverseur, Économique, Super silencieux, Minuterie hebdomadaire, Minuterie de rétablissement de température, Nettoyage facile du filtre, Filtre résistant aux moisissures, Télécommande filaire (sans fil en option)
Plage de réglage température	Auto/Refroidissement/Déshumidification : 18-30 °C ; Chauffage* : 16-30 °C
Vitesse du ventilateur	Réglable (Auto, Faible, Moyen, Élevé, Silencieux)
Direction du flux d'air	Verticale réglable (4 positions) ; Balayage vertical automatique
Minuteries	Marche/Arrêt (jusqu'à 24 h), Hebdomadaire, Rétablissement de température
Fonction verrouillage enfant	Oui (télécommande)
Indicateurs lumineux	Fonctionnement (vert), Minuterie (orange), Économie (vert)
Filtre à air	Lavable, résistant aux moisissures ; nettoyage régulier nécessaire
Entretien et nettoyage	Nettoyer le filtre à air ; ne pas utiliser d'eau >40°C ni de solvants ; couper l'alimentation avant nettoyage
Sécurité	Ne pas installer soi-même ; ne pas obstruer les grilles ; arrêt immédiat en cas d'odeur de brûlé ; ne pas toucher avec les mains mouillées
Réparabilité	Faire appel à un technicien agréé pour toute réparation ou installation
Réfrigérant	R32 (type probable, non spécifié dans la notice)
Informations générales	Notice d'utilisation incluse ; télécommande filaire fournie, sans fil en option

FOIRE AUX QUESTIONS - AUYG 36 LRLA.UI ATLANTIC

Comment démarrer et arrêter le climatiseur ?

Appuyez sur le bouton START/STOP de la télécommande. Pour régler le mode, utilisez le bouton MODE (Auto, Refroidissement, Chauffage*, Déshumidification, Ventilateur).

Comment régler la température ?

Utilisez les boutons SET TEMP (+/-) pour ajuster la température. Plages : Auto/Refroidissement/Déshumidification 18-30°C, Chauffage* 16-30°C.

Comment utiliser la minuterie ?

Appuyez sur TIMER MODE pour sélectionner Minuterie Marche ou Arrêt. Réglez l'heure avec SET TIME. Pour annuler, appuyez sur TIMER DELETE.

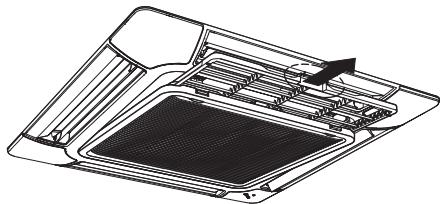

Comment nettoyer le filtre à air ?

Éteignez l'appareil et coupez le disjoncteur. Ouvrez la grille d'admission, retirez le filtre. Aspirez ou lavez à l'eau tiède (<40°C) avec un détergent doux. Laissez sécher à l'ombre avant de remettre en place. Réinitialisez l'indicateur en appuyant sur MAINTENANCE 2 secondes.

Que faire si l'indicateur FILTER clignote ?

Cela signifie que le filtre doit être nettoyé. Nettoyez-le comme décrit ci-dessus, puis appuyez sur le bouton MAINTENANCE (FILTER RESET) de la télécommande pendant au moins 2 secondes pour éteindre l'indicateur.

Comment utiliser le mode Économie ?

Appuyez sur le bouton ECONOMY pour activer/désactiver. En mode Économie, l'appareil fonctionne à environ 70% de sa puissance normale pour réduire la consommation d'énergie.

Que faire si l'appareil ne refroidit pas suffisamment ?

Vérifiez que le filtre n'est pas sale, que les grilles ne sont pas obstruées, que la température est correctement réglée, et qu'aucune porte/fenêtre n'est ouverte. En mode Économie ou Silencieux, les performances peuvent être réduites.

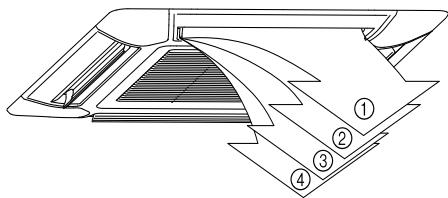

Comment régler la direction du flux d'air ?

Utilisez le bouton de direction verticale (flèche haut/bas) pour choisir parmi 4 positions. Appuyez plus de 2 secondes pour activer le balayage automatique. La direction horizontale n'est pas réglable.

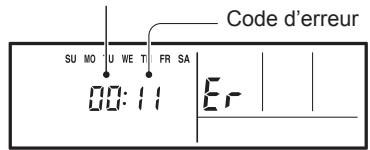

Que signifie l'affichage 'Er' sur la télécommande ?

Un code 'Er' indique un dysfonctionnement. Notez le numéro affiché (ex: 00) et contactez un technicien agréé. Ne tentez pas de réparer vous-même.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur les boutons DAY/DAY OFF et TIMER SET pendant au moins 2 secondes. L'icône de verrouillage apparaît. Répétez l'opération pour désactiver.

MODE D'EMPLOI AUYG 36 LRLA.UI ATLANTIC

• Avant d'utiliser l'appareil, veuillez lire attentivement ces « PRECAUTIONS DE SECURITE » et respecter les conditions d'utilisation.
• Les instructions de cette partie ont toutes trait à la sécurité ; veillez à respecter les conditions d'utilisation.
• Dans ces instructions, les mentions « DANGER », « AVERTISSEMENT » et « ATTENTION » ont les significations suivantes :

! DANGER	Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, risque fortement de provoquer de graves blessures, voire la mort de l'utilisateur ou du technicien de maintenance.
! AVERTISSEMENT	Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, peut provoquer de graves blessures, voire la mort de l'utilisateur ou du technicien de maintenance.
! ATTENTION	Ce marquage indique des procédures qui, si elles ne sont pas effectuées correctement, peuvent entraîner des blessures corporelles ou des dommages matériels.

DANGER

• N'essayez pas d'installer ce climatiseur vous-même.
• Cet appareil ne contient aucune pièce dont l'entretien est à charge de l'utilisateur. Pour les réparations, adressez-vous toujours à un technicien de service/agréé.
• En cas de déménagement, faites appel à un technicien de service agréé pour débrancher et installer le climatiseur.
• Ne vous refroidissez pas excessivement en demeurant plusieurs heures directement dans le flux d'air froid.
• N'introduisez pas vos doigts ou des objets dans l'orifice de sortie ou la grille d'admission.
• Ne démarrez pas et n’arrêtez pas le climatiseur en débranchant le cordon d'alimentation, etc.
• En cas de défaillance (odeur de brûlé, etc.), mettez immédiatement l'appareil hors tension, coupez l'alimentation électrique via le disjoncteur et contactez un centre de réparation/agréé.
• En cas de fuite de réfrigérant, éloignez-le des flammes ou des substances inflammables. (contactez un technicien de service/agréé).

Attention

• Ventilez de temps à autre pendant l'utilisation.
• N'orientez pas le flux d'air vers des feux ouverts ou des appareils de chauffage.
• N'escaladez pas le climatiseur. Ne placez pas d'objets dessus.
• Ne suspendez pas d'objets sur l'appareil intérieur.
• Ne posez pas de vases de fleurs ou de récipients d'eau au-dessus des climatiseurs.
• N'exposez pas le climatiseur directement à l'eau.
• Ne faites pas fonctionner le climatiseur avec les mains mouillées.
• Ne touchez pas les commutateurs avec des objets pointus.
• Si vous n'utilisez pas l'appareil pendant une période prolongée, coupez l'alimentation.
• Toujours couper le disjoncteur lors du nettoyage du climatiseur ou du changement du filtre à air.
• Les vannes de connexion peuvent devenir chaudes pendant le chauffage ; manipulez-les avec précaution.
• Vérifiez l'état du socle d'installation pour voir s'il n'est pas endommagé.
• Ne placez pas d'animaux ou de plantes sur la trajectoire directe du flux d'air.
• En hiver, lors du redémarrage après une longue période d'inutilisation, mettez l'appareil sous tension au moins 12 heures avant de l'utiliser.
• Ne buvez pas l'eau de vidange du climatiseur.
• N'utilisez pas le climatiseur dans des installations d'entrepôt d'aliments, de plantes ou d'animaux, de matériel de précision ou d'œuvres d'art.
• N'exercez pas de forte pression sur les ailettes du radiateur.
• Ne faites fonctionner le climatiseur que lorsque les filtres à air sont installés.
• N'obstruez et ne couvrez ni la grille d'admission ni l'orifice de sortie. Assurez-vous que tous les équipements électroniques se trouvent au moins à 1 m de distance des appareils intérieur et extérieur.
• Évitez d'installer le climatiseur à proximité d'un feu ouvert ou d'autres appareils de chauffage.
• Installez les appareils intérieur et extérieur hors de portée des enfants.
• N'utilisez pas de gaz inflammables à proximité du climatiseur.
• Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou sans expérience et connaissances spécifiques, sauf sous la surveillance ou les instructions de l'appare appareil.
• Si vous v re, éteignez le climatiseur à l'aide de la télécommande, et ne touchez pas l'unité ou la prise d'alimentation pendant un orage.
• Ne placez aucun autre appareil électrique ou domestique en dessous de l'appareil extérieur ou intérieur. Des écoulements de condensation peuvent les rendre humides, et causer des dommages ou des dysfonctionnements de vos appareils.
• Maintenez l'environnement du climatiseur propre et bien rangé, et ne placez pas d'objets autour. Si l'appareil se recouvre de feuilles mortes, il existe un risque d'infiltration de petits animaux ou d'insectes qui, en entrant en contact avec les composants électriques internes, peuvent conduire à un dysfonctionnement de l'appareil.
• Ne vous dressez pas sur des marches instables lorsque vous utilisez ou nettoyez le climatiseur. Il peut basculer et provoquer des blessures.

Inverseur

Initialement, l'appareil consomme beaucoup d'énergie pour atteindre rapidement la température souhaitée dans la pièce. Ensuite, l'appareil commute automatiquement sur un réglage à faible consommation électrique pour un fonctionnement économique et confortable.

Fonctionnement en mode économique

Lorsque le mode de fonctionnement ÉCONOMIQUE est utilisé, la température de la pièce est légèrement supérieure à la température régée en mode de refroidissement, et inférieure à la température régée en mode de chauffage. Par conséquent, le mode ÉCONOMIQUE est en mesure d'économiser davantage d'énergie qu'un autre mode normal.

Fonctionnement SUPER QUIET (SUPER silencieux)

Lorsque vous appuyez sur la touche FAN (VENTILATEUR) pour sélectionner QUIET (SILENCIEUX), l'unité intérieure commence à fonctionner en mode super silencieux ; le flux d'air de l'unité intérieure est réduit pour réduire le niveau de bruit.

Changement automatique

Le mode de fonctionnement (refroidissement, déshumidification, chauffage) commute automatiquement afin de maintenir la température régée, et celle-ci est maintenue constante à tout moment.

WEEKLY TIMER (minuterie hebdomadaire)

Utilisez la fonction de minuterie afin de régler les heures de fonctionnement pour chaque jour de la période. Utilisez le réglage DAY OFF (JOUR ARRÊT) pour les heures d'arrêt d'un jour sélectionné de la période à partir. Comme il est possible de configurer tous les jours ensemble, vous pouvez utiliser la minuterie hebdomadaire afin de répéter les réglages pour tous les jours.

Minuterie de rétabilissement de la temperature

Utilisez cette fonction de la minuterie afin de modifier la température régée pendant les heures de fonctionnement et configurées pour chaque jour de la semaine. Vous pouvez l'utiliser conjointement avec d'autres réglages de la minuterie.

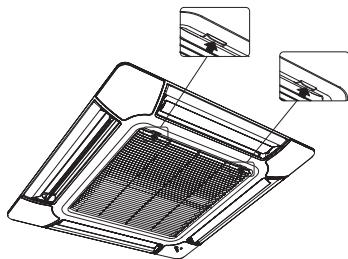

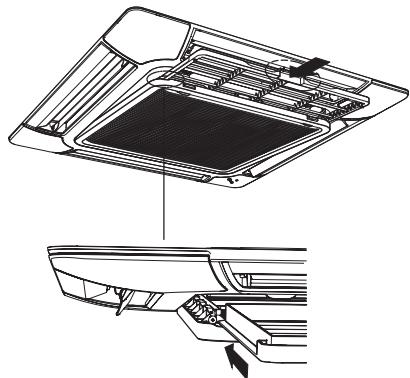

Fonction nettoyage

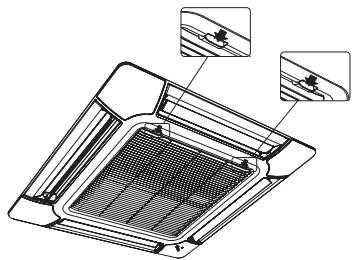

La grille d'admission de l'unité intérieure peut être retirée pour faciliter le nettoyage et l'entretien.

Filtré résistant aux moisissures

Le filtre à air a été traité afin de résister au développement des moisissures, ce qui permet une utilisation plus propre et facilite l'entretien.

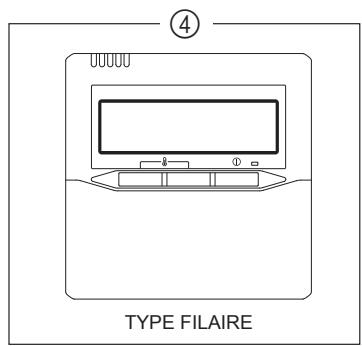

Telecommande filaire

La télécommande filaire permet de commander facilement le fonctionnement de l'appareil intérieur.

Telecommande sans FIL (en OPTION)

Vous pouvez utiliser la télécommande sans fil en option. Lorsque vous utilisez une télécommande sans fil, les points suivants sont différents de l'utilisation d'une télécommande filaire.

[fonction supplémentaire pour télécommande sans fil]

• Minuterie de mise en veille SLEEP
• TIMER (Minuterie) Mode 10°C HEAT (CHAUFFAGE 10°C)

Et vous pouvez utiliser simultanément une télécommande sans fil et une télécommande filaire. (Mais les fonctions sont limitées.)

fonctions limitées aux télécommandes filaires

• Minuterie hebdomadaire
• Minuterie de rétablissement de la température

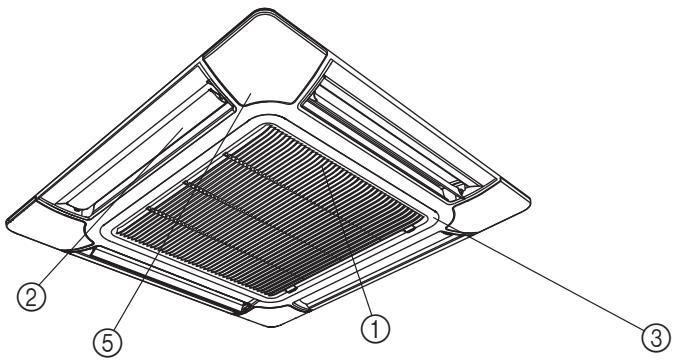

Appareil intérieur

(5) (EN OPTION)

Il est possible de sélectionner la télécommande sans fil ou la télécommande filaire.

Filtrate air (dans la grille d'admission) ② Volets de direction du flux d'air ③ Grille d'admission d'air ④ Télécommande (filaire) ⑤ Panneau de commande (OPTION) ⑥ Récepteur du signal de télécommande ⑦ Bouton MANUAL AUTO (MANUEL-AUTOMATIQUE)

Si vous maintenez le bouton MANUAL AUTO (MANUEL-AUTOMATIQUE) enfoncé pendant plus de 10 secondes, le système de refroidissement forcé se déclenche. - Le fonctionnement en refroidissement forcé est utilisé au moment de l'installation. Utilisation réservée à un technicien ayant été. Si le système de refroidissement forcé se déclenche par hasard, appuyez sur le bouton START/STOP (MARCHE/ARRÊT) pour l'arrêter. - Veuillez appuyer sur le bouton lors de la réinitialisation du filtre.

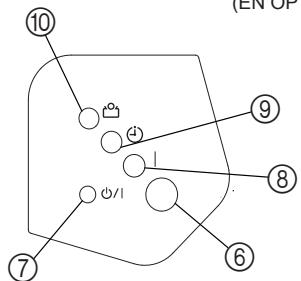

Voyant indicateur OPERATION (FONCTIONNEMENT) (vert) Voyant indicateur TIMER (MINUTERIE) (orange)

Le voyant indicateur TIMER (MINUTERIE) s'allume quand la minuterie est réglée à partir de la télécommande sans fil.

Voyant indicateur ECONOMY (ÉCONOMIE) (vert)

Le voyant indicateur ECONOMY (ÉCONOMIE) dans les modes suivants Mode ECONOMY (ECONOMIE) Mode 10°C HEAT (CHAUFFAGE 10^) (contrôle par la télécommande sans fil)

Télécommande (sans fil)

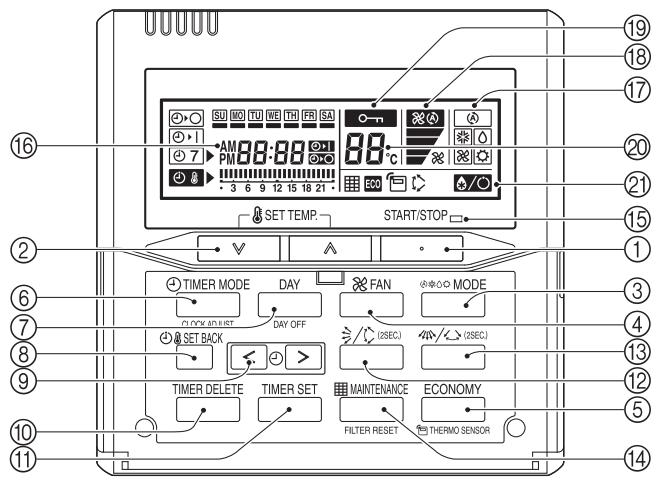

Télécommande

① Bouton START/STOP (MARCHE / ARRÊT) ② Bouton SET TEMP. (RéGLAGE DE LA TEMPERATURE) ③ Bouton de MODE ④ Bouton FAN (VENTILATEUR) ⑤ Bouton ECONOMY (ÉCONOM-MIE) ⑥ BOUTON TIMER MODE (CLOCK ADJUST) [MODE MINUTERIE (RéGLAGE DE LA MINUTERIE)] ⑦ Bouton DAY/DAY OFF [JOUR (JOUR D'ARRET)] ⑧ Bouton SET BACK (RéTA-BLIR) ⑨ Bouton SET TIME (RÉGLER L'HEURE) ⑩ Bouton TIMER DELETE (SUPPRESSION DE LA MINUTERIE) ⑪ Bouton TIMER SET (RÉGLAGE DE LA MINUTERIE) ⑫ Bouton de direction et de Balayage vertical du flux d'air

③ Bouton de direction et de balayage horizontal du flux d'air 14 Bouton MAINTENANCE (FILTER RESET) [MAINTENANCE (Réinitialisation du FILTRE)] ^[1] Voyant de fonctionnement 16 Indicateur de la minuterie et de l'horloge ⑰ Indicateur du mode de fonctionnement Indicateur de la vitesse du ventilateur Indicateur de la clé Indicateur de température 2 Indicateur de fonction 3/6 Indicateur de dégo

Indicateur du thermocapteur ECO Indicateur ECONOMIE Indicateur de balayage vertical Indicateur du filtre

*1 Cette fonction ne peut pas être utilisée. (Veuillez aussi consulter le manuel d'utilisation de l'option si vous utilisez cette dernière, etc.)

1 Peut être utilisée si elle est correctement réglée pendant l'installation. Veuillez consulter un technicien/agréé lors de l'utilisation de cette fonction.

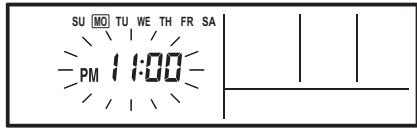

Réglez le jour et l'heure courants

1 ④ TIMER MODE

Appuyez sur le bouton TIMER MODE (CLOCKADJUST) [MODE DE MINUTERIE (RéGLAGE / HORLOGE)] pendant au moins 2 secondes. L'indicateur de l'heure sur la télécommande clignotera.

Appuyez sur le bouton DAY (JOUR) pour sélectionner le jour courant.

Un entoure le jour sélectionné.

Appuyez sur les boutons SET TIME (RÉGLER L'HEURE) (<>) pour régler l'heure actuelle. Pressez de façon répétée pour régler l'heure courante par incrément de 1 minute. Pressez et maintenez enfoncé pour régler l'heure courante par incrément de 10 minutes.

ex. lundi 23h00

4 SET BACK

Appuyez sur le bouton SET BACK (RéTABLIR) pour passer entre les formats heures sur 12 ou 24 heures.

5 ④ TIMER MODE Pressé à nouveau pour terminer.

Les instructions relatives au chauffage (*) s'appliquent uniquement au « MODELE À CHAUFFAGE ET REFROIDISSEMENT » (Inversion de cycle).

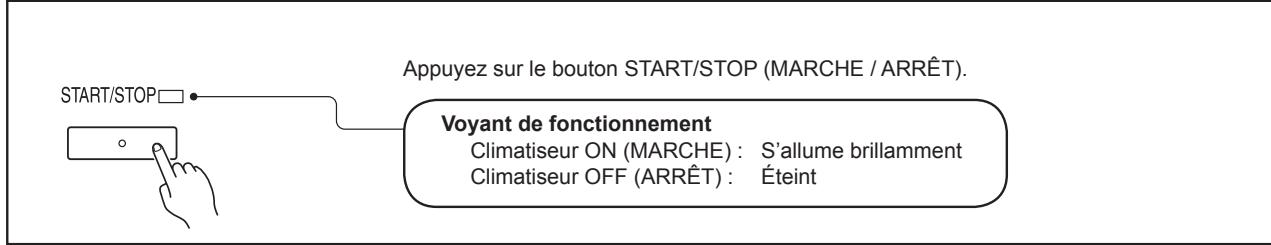

Démarrage du fonctionnement / arrêt du fonctionnement Pour régler le mode de fonctionnement

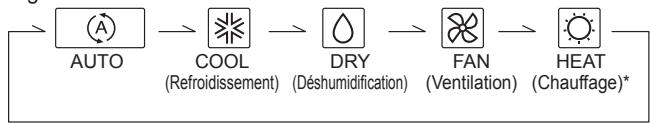

-Réglage du mode de fonctionnement

Appuyez sur le bouton MODE pour configurer le mode de fonctionnement. Si le mode DRY (DESHUMIDIFICATION) est sélectionné, la vitesse du ventilateur sera régée sur AUTO.

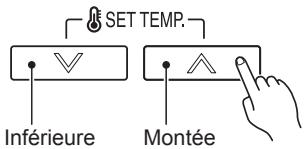

-Réglage de la température de la pièce

Appuyez sur les boutons SET TEMP (RÉGLER LA TEMPERATURE) pour régler la température de la pièce.

Plage de réglage de la température

AUTO 18 à 30 °C

COOL/DRY (refroidissement/déshumidification) 18 à 30 °C

HEAT (Chauffage) 16 à 30 °C

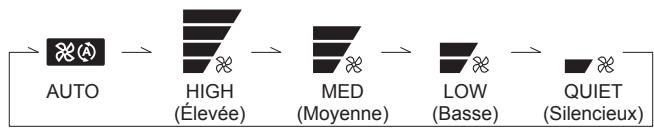

- Configuration de la vitesse du ventilateur

Appuyez sur le bouton FAN (VENTILATEUR) pour configurer la vitesse du ventilateur.

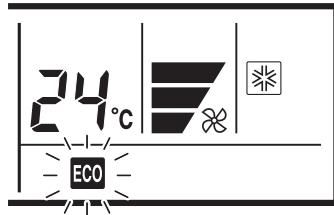

Fonctionnement ECONOMY (ECONOMIE)

Appuyez sur le bouton ECONOMY (ÉCONOMIE) pour démarrer ou arrêter le fonctionnement ECONOMY (ÉCONOMIE)

Pour plus de détails sur la fonction, consultez la page 14.

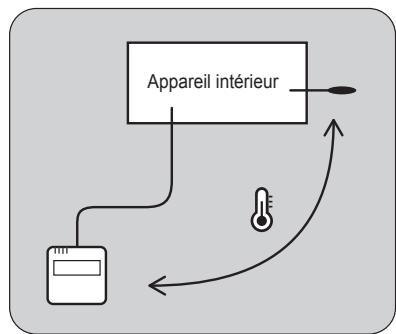

Sélection du capteur de température ambiantе

• Cette fonction est verrouillée en usine. Pour détecter correctement la température de la pièce, consultez un technicien agréé lors de l'utilisation de cette fonction.

Appuyez sur le bouton ECONOMY (ÉCONOMIE) pendant au moins 2 secondes afin de sélectionner si la température de la pièce est détectée au niveau de l'appareil intérieur ou de la télécommande.

Lorsque l'indicateur du thermocapteur apparaît, la température ambiante est détectée au niveau de la télécommande.

1 Remarques

Si cette fonction est verrouillée, l'emplacement de détection de la température ambiant ne peut pas être modifié et le symbole clignote lorsque le bouton ECONOMY (ECONOMIE) est poussé durant plus de 2 secondes.

Fonction de verrouillage infantile

Appuyez simultanément sur les boutons DAY/DAY OFF [JOUR (JOUR D'ARRÊT)] et TIMER SET (RÉGLAGE DE LA MINUTERIE) pendant au moins 2 secondes pour activer la fonction de verrouillage infant et verrouiller toutes les boutons de la télécommande à l'exception des touches START/STOP (MARCHE / ARRÊT), SET TEMP (RÉGLER LA TEMPERATURE), MODE et FAN (VENTILATEUR). Pressez à nouveau les boutons durant 2 secondes ou plus pour désactiver la fonction de verrouillage infant.

Lorsque la fonction de verrouillage infant est activée, le signe o-m apparaît. Si vous appuyez sur un bouton pendant le verrouillage infant, l'indicateur CL clignote.

OFF timer (minuterie arrêt) (voir page 9.)

Utilisez cette fonction de la minuterie pour arrêter le fonctionnement du climatiseur. La minuterie se déclenche et le climatiseur s'arrête une fois l'heure programmée atteinte. La minuterie peut être paramétrée 24 heures à l'avance.

On TIMER (minuterie MARCHE) (voir page 9.)

Utilisez cette fonction de la minuterie pour démarrer le fonctionnement du climatiseur. La minuterie se déclenche et le climatiseur démarre une fois l'heure programmée atteinte. La minuterie peut être paramétrée 24 heures à l'avance.

Utilisez la fonction de minuterie afin de régler les heures de fonctionnement pour chaque jour de la semaine.

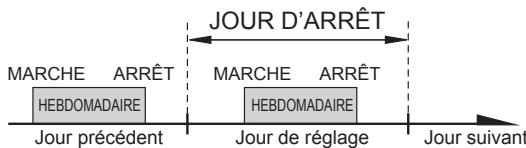

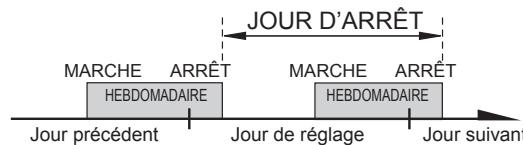

Utilisez le réglage DAY OFF (JOUR ARRÊT) pour les heures d'arrêt d'un jour sélectionné de la semaine à partir.

Comme il est possible de configurer tous les jours ensemble, vous pouvez utiliser la minuterie hebdomadaire afin de répéter les réglages pour tous les jours.

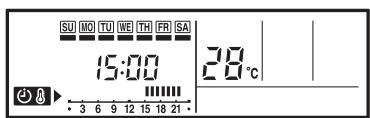

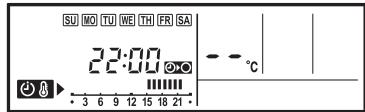

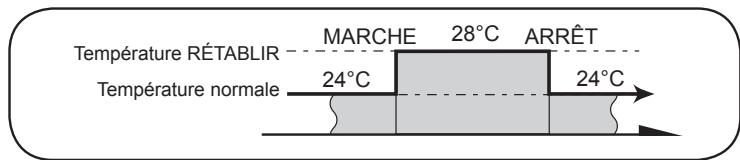

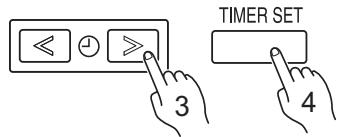

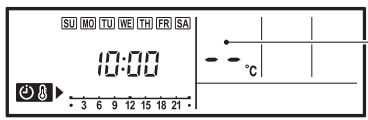

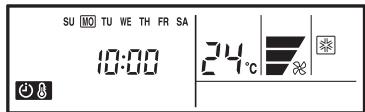

Temperature SET BACK timer (Minuterie de RÉTABILISSEMENT de la température) (voir page 12.)

Utilisez cette fonction de la minuterie afin de modifier la température réglée pendant les heures de fonctionnement et configurées pour chaque jour de la semaine.

Vous pouvez l'utiliser conjointement avec d'autres réglages de la minuterie.

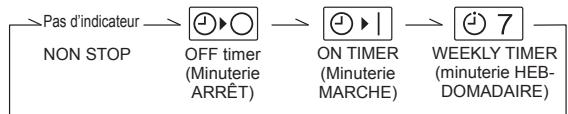

Pour régler la minuterie ON/OFF (MARCHE/ARRET)

① TIMER MODE

Appuyez sur le bouton TIMER MODE (MODE DE MINUTERIE) pour sélectionner ON timer (minuterie MARCHE) ou OFF timer (minuterie ARRÉT).

De 1 à 24 heures

ex. minuterie d'arrêt réglée pour 6 heures

Appuyez sur les boutons SET TIME (RÉGLER L'HEURE) (<>) pour régler l'heure.

Une fois l'heure réglée, la minuterie démarrera automatiquement. Le temps restant avant le fonctionnement de la minuterie d'arrêt indiqué sur l'indicateur de la minuterie décroît à mesure que le temps passe.

Pour annuler

TIMER DELETE

• Appuyez sur le bouton TIMER DELETE (SUPPRESSION DE LA MINUTERIE) pour annuler le mode minuterie.
• Il est aussi possible d'annuler le mode de minuterie en modifiant le mode de la minuterie à l'aide du bouton TIMER MODE (MODE DE MINUTERIE).

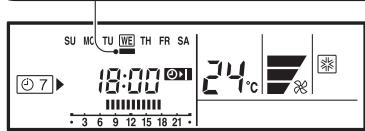

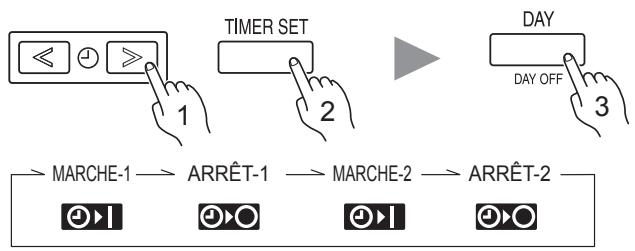

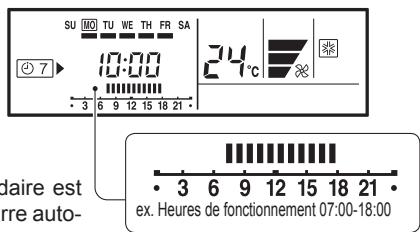

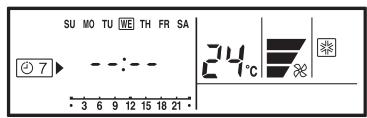

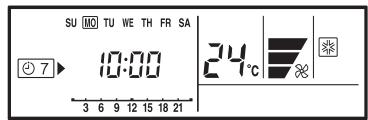

Réglage de la minuterie hebdomadaire

Appuyez sur le bouton TIMER MODE (MODE DE MINUTERIE) pour sélectionner la minuterie hebdomadaire.

Appuyez sur le bouton TIMER SET (Réglage de la minuterie) pendant au moins 2 secondes.

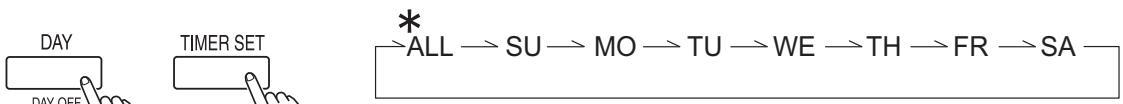

3 - Configuration du jour de la semaine

Appuyez sur le bouton DAY (JOUR) pour sélectionner le jour de la période, puis sur le bouton TIMER SET (Réglage de la minuterie) afin de confirmer le réglage.

Pour TOUS, tous les jours peuvent être réglés en même temps lorsqu'un entoure chaque jour.

4 - Réglage de l'heure

Lorsque l'heure de fonctionnement est réglée, un rectangle apparait.

La minuterie est réglée pour 7h00-18h00.

Appuyez sur les boutons SET TIME (RÉGLER L'HEURE) (<>) pour régler l'heure, puis sur le bouton TIMER SET (RÉGLAGE DE LA MINUTERIE) afin de confirmer leur réglage, puis continuez avec le réglage de l'heure de MARCHE ou d'ARRÊT. Il est possible de programmer jusqu'à 2 heures de MARCHE et ARRÊT par jour. Appuyez sur le bouton de DAY (JOUR) pour achever le réglage de l'heure et revenir au réglage du jour de la semaine.

Répétez les étapes 3 et 4. Pour terminer les réglages de la minuterie hebdomadaire, appuyez sur le bouton TIMER SET (RÉGLAGE DE LA MINUTERIE) pendant au moins 2 secondes.

Pour supprimer l'heure de fonctionnement

TIMER DELETE

Si vous appuyez sur le bouton TIMER DELETE (SUPPRESSION DE LA MINUTERIE) lors des étapes 3 ou 4, l'heure de fonctionnement du jour sélectionné sera supprimée.

Si tous les jours sont sélectionnés, les heures de fonctionnement pour tous les jours seront supprimées.

Remarques

• La durée de fonctionnement peut être réglée seulement par incrément de 30 minutes. L'heure d'arrêt peut être affectée au jour suivant.
• Les fonctions de minuterie MARCHE et de minuterie ARRÊT ne peuvent pas être configurées en utilisant la minuterie hebdomadaire. Les heures de MARCHE et d'ARRÊT doivent être régées.

Fonctionnement de la minuterie hebdomadaire

Pour demarrer

Lorsque la minuterie hebdomadaire est sélectionnée, la minuterie démarre automatiquement.

La durée de fonctionnement pour le jour courant s'affiche.

Pour annuler

• Appuyez sur le bouton TIMER DELETE (SUPPRESSION DE LA MINUTERIE) pour annuler le mode minuterie.
• Il est aussi possible d'annuler le mode de minuterie en modifiant le mode de la minuterie à l'aide du bouton TIMER MODE (MODE DE MINUTERIE).

Pour régler le jour d'arrêt (lors de vacances)

Pendant la minuterie hebdomadaire, appuyez sur le bouton TIMER SET (RÉGLAGE DE LA MINUTERIE) pendant au moins 2 secondes pour configurer le jour.

Sélectionnez le jour pour régler le DAY OFF (JOUR D'ARRÊT).

Presse le bouton DAY/DAY OFF [JOUR (JOUR D'ARRET)] durant plus de 2 secondes pour régler le jour d'arrêt.

Appuyez sur le bouton TIMER SET (Réglage de la minuterie) pendant au moins 2 secondes pour terminer le réglage de DAY OFF (Jour d'arrêt).

Le rectangle clignote sous un jour de la semaine.

Pour annuler

Suivez les mêmes procédures que pour l'installation.

Remarques

Le réglage DAY OFF (JOUR D'ARRÊT) est seulement disponible pour les jours disposant de réglages hebdomadaires. Si la durée de fonctionnement se reporte sur le jour suivant (durant un réglage du jour suivant), la plage de DAY OFF (JOUR D'ARRÊT) sera réglée comme indiqué ci-dessous.

Normal

- Réglage du jour suivant

Le réglage DAY OFF (JOUR D'ARRÊT) ne peut être configuré que 1 fois. Le réglage DAY OFF (JOUR D'ARRÊT) est automatiquement annulé une fois que le jour paramétré est passé.

Réglage de la minuterie de rétablissement de la température

SET BACK

S'il n'existe pas de réglages de la minuterie de RÉTABLISSEMENT de la température, « -- » s'affichera pour la température.

Appuyez sur le bouton SET BACK (Rétablir) pour passer à l'affichage de confirmation RÉTABLIR.

L'heure de RÉTABLISSEMENT et la température définie s'afficheront.

TIMER SET

Appuyez sur le bouton TIMER SET (Réglage de la minuterie) pendant au moins 2 secondes.

- Réglage du jour

- Réglage de l'heure de fonctionnement

Lors du réglage de l'ensemble de tous les jours

Pour régler l'heure de fonctionnement, suivez les mêmes procédures que pour la minuterie hebdomadaire. Vous pouvez également utiliser le bouton TIMER DELETE (SUPPRESSION DE LA MINUTERIE) comme indiqué dans les procédures pour la minuterie hebdomadaire.

Réglage de la température

Appuyez sur les boutons SET TEMP (Ré-GLER LA TEMPERATURE) pour régler la température. (La plage de configuration de la température est identique à celle du mode de fonctionnement.)

Heures de fonctionnement 15:00-22:00

TIMER SET

Répétez les étapes 3 et 4.

Appuyez sur le bouton TIMER SET (Réglage de la Minuterie) pendant au moins 2 secondes pour terminer le réglage de la minuterie SET BACK (Rétablir).

Fonctionnement de la minuterie de RETABILISSEMENT de la température

Pour demarrer

Affichage pendant le fonctionnement de la minuteuse

(La durée de fonctionnement ne sera pas affichée.)

Appuyez sur le bouton SET BACK (RéTABLIR). L'affichage de confirmation RÉTABLIR apparaît pendant 5 secondes, puis la minuterie démarre automatiquement.

Pour annuler SET BACK TIMER DELETE

Appuyez sur le bouton SET BACK (RéTABLIR), puis sur le bouton TIMER DELETE (SUPPRESSION DE LA MINUTERIE) lorsque la confirmation SET BACK (RéTABLIR) est affichée. Même si le bouton SET BACK (RéTABLIR) est à nouveau pressé, la minuterie RÉTABLIR sera annulée.

Remarques

• La minuterie RÉTABLIR change seulement la température régée. Elle ne peut pas être utilisée pour démarrer ou stopper le fonctionnement du climatiseur. Le fonctionnement de la minuterie SET BACK (RéTABLIR) peut être configuré 2 fois par jour, mais seul 1 réglage de la température peut être utilisé.
• La minuterie RÉTABLIR peut être utilisée conjointement avec les fonctions de minuterie MARCHE, ARRÊT et hebdomadaires. La durée de fonctionnement RÉTABLIR est indiquée seulement dans l'affichage de confirmation RÉTABLIR. (Reportez-vous à l'étape 1 pour l'affichage de confirmation RÉTABLIR.)

Les instructions relatives au chauffage (*) s'appliquent uniquement au « MODELE À CHAUFFAGE ET REFROIDISSEMENT » (Inversion de cycle). Démarrez le climatiseur avant de réaliser cette procédure.

-Réglage de la direction verticale du flux d'air

Appuyez sur le bouton START/STOP (MARCHE/ARRÉT) pour démarrer le climatiseur, puis procédez comme suit.

Appuyez sur le bouton de direction et de balayage vertical du flux d'air pour ajuster la direction verticale du flux d'air.

À chaque pression sur le bouton, le flux d'air change comme suit :

L'affichage de la télécommande ne change pas.

Réglages recommandés de la direction du flux d'air :

①,②,③,④

En mode refroidissement/déshumidification En mode chauffage

• La direction verticale du flux d'air se règle automatiquement comme indiqué, selon le type de fonctionnement sélectionné.

En mode refroidissement/déshumidification : Flux horizontal ①

En mode chauffage* : Flux descendant ④

• En mode AUTO, le flux d'air est horizontal pendant la première minute de fonctionnement ; la direction de l'air ne peut pas être ajustée pendant cette période.
• Réglage de la direction horizontale du flux d'air.

Cette fonction ne peut pas être utilisée.

• Un réglage manuel des volets de direction de l'air haut/bas risque d'entraîner leur mauvais fonctionnement. Dans ce cas, éteignez l'appareil et remettez-le en marche. Les volets devraient de nouveau fonctionner correctement. Lorsque l'appareil est utilisé dans une pièce où se trouvent des enfants, des personnes âgées ou malades, les réglages de la direction de l'air et de la température ambiantes doivent faire l'objet d'une attention particulière.

Démarrez le climatiseur avant de réaliser cette procédure.

Sélection/arrêt du mode oscillation

Appuyez sur le bouton de direction et de balayage vertical du flux d'air pendant plus de 2 secondes. (Arrêtez le réglage en appuyant à nouveau pendant plus de 2 secondes.)

Type de fonctionnement	Plage d'oscillation
Refroidissement/chauffage/dés-humidification/ventilateur	① à ④

• Le mode Oscillation peut s'arrêter temporairement lorsque le ventilateur du climatiseur ne fonctionne pas ou fonctionne très lentement.

Fonctionnement en mode économique

Démarrez le climatiseur avant de réaliser cette procédure.

Appuyez sur le bouton economy (économie).

L'indicateur ECONOMY (ÉCINOMIES D'ENERGIE) s'allume.

Le fonctionnement en mode économique est activé.

Appuyez de nouveau sur le bouton economy (économie).

L'indicateur ECONOMY (ÉCINOMIES D'ENERGIE) s'éteint.

Le fonctionnement en mode normal est activé.

Que ce soit pour le refroidissement ou le chauffage, le régime de fonctionnement maximum du climateur en mode ECONOMY (ECONOMIE) correspond à environ 70% du régime de fonctionnement en mode normal.

• Si la pièce n'est pas rafraîchie (ou chauffée) correctement pendant le fonctionnement en mode ÉCONOMIQUE, sélectionnez le fonctionnement normal.
• Pendant la phase de contrôle en mode AUTO, le fonctionnement du climatiseur ne bascule pas en mode de fonctionnement ÉCONOMIQUE même si vous avons sélectionné ce dernier en appuyant sur le bouton de fonctionnement en mode ÉCONOMIQUE. Lorsque le mode de fonctionnement ECONOMIQUE est activé, la température ambiente est légèrement supérieure à la température définie en mode Refroidissement et inférieure à la température définie en mode Chauffage. Par conséquent, le mode ECONOMIQUE est en mesure d'économiser davantage d'énergie qu'un autre mode normal.
• Dans le cas d'un climatisationur multi-type, le mode de fonctionnement ECONOMIQUE n'est disponible que pour l'appareil interieur défini.
• Avant de nettoyer l'appareil, assurez-vous d'arrêter l'appareil et de débrancher l'alimentation.
• Éteignez le disjoncteur.
• Un ventilateur interne fonctionne à vitesse élevée et pourrait occasionner des blessures.
• Faites attention à ne pas laisser tomber la grille d'admission.
• Comme le nettoyage du filtré implique un travail en station élevée, veuillez consulter un technicien de service professionnel.
• En cas d'utilisation prolongée, de la saleté peut s'accumuler à l'intérieur de l'appareil, réduisant ainsi ses performances. Il est recommandé de faire inspecter régulièrement l'appareil, en plus de le nettoyer et de l'entretenir. Pour plus d'informations, contactez un technicien de service/agréé.
• Pour nettoyer le corps de l'appareil, n'utilise pas d'eau à plus de 40°C, de détergents corrosifs ou d'agents volatils tels que du benzène ou un diluant.
• Ne versez pas de produits insecticides liquides et ne pulvérisez pas de produits aerosols de coiffure sur le corps de l'appareil. Si l'appareil n'est pas utilisé pendant une période d'un mois ou plus, veillez à bien faire sécher les parties internes de l'appareil à l'avance en le faisant fonctionner en mode ventilateur pendant une demi-journée.

3. Nettoyez le filtre à air.

Retirez la poussière des filtres à air en les passant à l'aspirateur ou en les nettoyant. Après nettoyage, laissez bien sécher les filtres à air dans un endroit à l'abri de la lumière du soleil.

• Le filtre à air peut être dépousséré soit au moyen d'un aspirateur, soit en le nettoyant avec une solution de détergent doux et d'eau chaude. Si vous nettoyez le filtre, laissez-le sécher entièrement dans un endroit ombragé avant de le réinstaller.
• Si vous laissez la saleté s'accumuler sur le filtre à air, le flux d'air diminuera, atténuant son efficacité et augmentant le bruit.

4. Remontez les filtres à air sur la grille d'admission.

① Replacez le filtre à air dans son support. ② Veillez à ce que le filtre à air soit en contact avec la butée du lorsqu'il est replaced dans son support.

Réinitialisation de l'indicateur de filtré (réglement spécial)

• éé lors de l'utilisation de cette fonction.
• Il s'allume lorsqu'il est temps de nettoyer les filtres à air.

Après la mise sous tension.

Appuyez sur le bouton MAINTENANCE de la télécommande pendant au moins 2 secondes.

L'indicateur du filtre disparaît.

Les instructions relatives au chauffage (*) s'appliquent uniquement au « MODELE À CHAUFFAGE ET REFROIDISSEMENT » (Inversion de cycle).

Avertissement

En cas de dysfonctionnement (odeur de brûlé, etc.), arrêtez immédiatement l'utilisation de l'appareil, mettez le disjoncteur hors tension et contactez un technicien de service agréé.

Le simple fait d'éteindre l'interrupteur ne coupe pas entièrement l'appareil de la source d'alimentation.

Veillez à toujours téteindre disjoncteur pour être sûr de couper totalement le courant.

Avant de faire appel à un technicien de service, effectuez les vérifications suivantes :

	Symptôme	Problème	Voir Page
FONCTION NORMALE	Ne fonctionne pas immé-diattement :	• En cas d'arrêt et de redémarrage immédiat de l'appareil intéérieur, le compresseur ne fonctionne pas pendant 3 minutes environ afin d'éviter que les fusibles ne sautent. • Chaque fois que le disjoncteur est étéint, puis rallumé, le circuit de protection fonctionnelle pendant 3 minutes environ, empêchant l'appareil de fonctionner pendant ce laps de temps.	—
	Un bruit se fait entendre :	• En marche ou immédiatement après l'arrêt de l'appareil, vous enten-dez de l'eau circulier dans la tuyaauterie du climatiseur. Du bruit peut également être particulièrement perceptible pendant 2 à 3 minutes après la mise en marche (bruit de circulation du réfrigérant). • En marche, un léger bruit aigu peut être perceptible. Il est dû à une infime dilatation et contraction du panneau avant sous l'effet des variations de température.	—
		* • En mode chauffage, un sifflement est parfois audible. Il est produit par le dégivrage automatique.	17
	Odeurs :	• L'appareil intéérieur peut dégager une oedur. Cette oédur provient des odeurs de la piece (mobilier, tabac, etc.) qui ont été aspirées par le climatiseur.	—
	Émission de brume ou de vapeur :	• En mode refroidissement ou déshumidification, une fine brume provenant de l'appareil intéérieur peut être visible. Elle provient du refroidissement soudain de l'air ambient par l'air frais émis par l'unité intéérière, produisant condensation et brume.	—
		* • En mode chauffage, le ventilateur de l'appareil intéérieur peut s'arrête et l'unité peut dégager de la vapeur visible. Elle provient du dégi-vrage automatique.	17
	Le flux d'air est faible ou s'accrite :	* • Lors de la mise en marche du chauffage, la vitesse du ventilateur est temporarément très faible. Les composants internes ont ainsi le temps de chauffer. * • En mode chauffage, si la température de la piece s'élieve au-dessus du réglage du thermostat, l'appareil extérieur s'accrite et la vitesse du ventilateur de l'appareil intéérieur est très faible. Pour rechauffer encore la piece, réglez le thermostat sur une valeur supérieure.	—
		* • En mode chauffage, l'appareil cesse temporairement de fonctionner (entre 4 et 15 minutes) pendant le dégivrage automatique. En mode de dégivrage automatique, s'affiche sur l'écran de la télécommande.	17
		• Le ventilateur peut fonctionner à faible vitesse en mode déshumidifi-cation ou lorsque l'appareil contrôle la température de la piece.	—
		• En mode QUIET (SILENCIEUX), le ventilateur fonctionne très lente-ment.	—
		• En mode de fonctionnement AUTO de contrôle, le ventilateur tourne à très faible vitesse.	—
	L'appareil extérieur produit de l'eau :	* • En mode chauffage, il arrive que de l'eau s'écoule de l'unité exté-rieure pendant le dégivrage automatique.	17
	L'indacteur FILTER clignote :	• Nettoyez le filtré. Ensuite, éteignez l'indacteur du FILTER.	15
	L'affichage du thermo capteur clignote sur la télé-commande :	• Le capteur de température de la pierce présente peut-être un dys-fonctionnement. Veuillez consulter un technicien/agréé.	—
	Symptôme	Éléments à vérifier	Voir Page
VÉRIFIER À NOUVEAU	Ne fonctionne pas du tout :	• HLe disjoncteur a-t-il été coupé ? • Y a-t-il eu une coupure de courant ? • Un fusible a-t-il grillé ? Le disjoncteur a-t-il été coupé ?	—
		• La minuterie fonctionne-t-elle ?	9 à 11
	Mauvais fonctionnement du refroidissement (ou du chauffage*):	• Le filtrtre à air est-il sale ? • La grille d'admission ou l'orifice de sortie du climatiseur est-il obstrué ? • Avez-vous régle correctement les paramètres de température de la pièce (thermostat) ? • Y a-t-il une fenêtre ou une porte ouverte ? • En mode refroidissement, le soleil entre-t-il par une fenêtre ? (fer-mez les rideaux.) • En mode refroidissement, y a-t-il un apparil de chauffage et des ordinateurs dans la pièce, ou est-ce que plusieurs personnes se trouvent dans la pièce ?	—
		• L' apparil est-il régle pour le mode QUIET (SILENCIEUX) ?	—

Si le problème persiste après ces vérifications, ou si vous remarquez une odeur de brûlé, cessez immédiatement l'utilisation, coupez le disjoncteur et consultez un technicien agréé.

Conseils de fonctionnement

Les instructions relatives au chauffage (*) s'appliquent uniquement au « MODELE À CHAUFFAGE ET REFROIDISSEMENT » (Inversion de cycle).

Performances de chauffage*

• Ce climatiseur fonctionne selon le principe de la pompe à chaleur. Il absorbe la chaleur de l'air extérieur et transfère cette chaleur à l'intérieur. Les performances de l'appareil sont donc moindres lorsque la température de l'air extérieur chute. Si vous estimez que les performances de chauffage sont insuffisantes, nous vous recommandons d'associer ce climatiseur à un autre type d'appareil de chauffage.
• Les climatiseurs à pompe à chaleur chauffent l'ensemble de la pièce en faisant recirculer l'air dans la pièce. Un certain temps peut donc s'écouler après la mise en marche du climatiseur avant que la pièce ne soit chauffée.

Lorsque les températures intérieures et extérieures sont élevées*

Lorsque les températures tant intérieures qu'extérieures sont élevées durant l'utilisation du mode chauffage, le ventilateur de l'appareil extérieur peut s'arrêter par moment.

Vitesse du ventilateur : AUTO

Chauffage*

Le ventilateur fonctionne à très faible vitesse lorsque la température de l'air émis par l'appareil intérieur est BASSE.

Refroidissement

À mesure que la température de la pièce approche la température de réglage du thermostat, la vitesse du ventilateur diminue.

Ventilateur

Le ventilateur fonctionne à vitesse réduite.

Dégivrage automatique commandé par micro-ordinateur*

Lorsque vous utilisez le mode chauffage dans des conditions de température extérieure basse et de forte humidité, du givre peut se former sur l'unité extérieure, réduisant ses performances. Pour éviter cette situation, ce climatiseur est équipé d'une fonction de dégivrage automatique commandé par micro-ordinateur. Durant le cycle de dégivrage, le ventilateur intérieur s'arrêtera et s'affichera sur la télécommande. Il faudra 4 à 15 minutes avant que le climatiseur redémarre.

• Une fois le fonctionnement en mode chauffage arrêté, si du givre se forme sur l'appareil extérieur, celui-ci démarre le dégivrage automatique. À ce moment, l'unité extérieure s'arrête automatiquement après quelques minutes de fonctionnement.

Faible refroidissement ambiant

Lorsque la température extérieure chute, le ventilateur de l'appareil extérieur peut commuter en faible vitesse, ou l'un des ventilateurs peut s'arrêter par intermittence.

Démarrage à chaud

L'unité intérieure empêche les courants d'air froids lorsque le chauffage commence. Le ventilateur de l'unité intérieure ne fonctionne pas ou sa vitesse est très faible jusqu'à ce que le ventilateur atteigne la température régée.

Doubles télécommandes (en option)

Il est possible d'ajouter une télécommande jusqu'à concurrence d'un maximum de 2. Les deux télécommandes peuvent commander le climatiseur. Toutefois, les fonctions de la minuterie ne peuvent pas être utilisées pour l'unité secondaire.

Commande groupée

Une télécommande peut commander jusqu'à 16 climatiseurs. Tous les climatiseurs seront actionnés avec les mêmes réglages.

Les instructions relatives au chauffage (*) s'appliquent uniquement au « MODELE À CHAUFFAGE ET REFROIDISSEMENT » (Inversion de cycle).

AUTO (avec modèle à refroidissement):

• Lorsque le mode AUTO CHANGESOVER (CHANGESMENT AUTO) est sélectionné en premier, le ventilateur fonctionnera à très faible vitesse pendant quelques minutes, jusqu'à ce que l'appareil intérieur détecte les conditions ambiantes et sélectionne le mode de fonctionnement ajusté.

La température ambiantes est plus élevée que la température définie dans le réglage de température Mode refroidissement ou déshumidification

La température ambience est plus basse que la température définie dans le réglage de température Fonctionnement de contrôle

Température définie dans le réglage de la température

Mode de refroidissement ou mode déshumidification

Fonctionnement de contrôle

• Lorsque l'appareil inté érieur désigne une nouvelle fois le fonctionnement approprié (refroidissement) afin d'ajuster la température à la valeur configurée sur le réglage de température.
• Si le mode sélectionné automatiquement par l'appareil ne vous satisfait pas, Sélectionnez un des modes de fonctionnement [COOL (REFROIDISSEMENT), DRY (DÉSHUMIDIFICATION), FAN (VENTILATEUR)].

AUTO [avec modèle à chauffage et refroidissement (inversion de cycle)]:

• Lorsque AUTO (changement automatique) est sélectionné, le climatiseur sélectionne le mode de fonctionnement approprié (refroidissement ou chauffage) en fonction de la température actuelle de la pièce.
• Lorsque le mode AUTO (changement automatique) est sélectionné en premier, le ventilateur fonctionnera à très faible vitesse pendant quelques minutes, jusqu'à ce que l'appareil intérieur détecte les conditions ambiantes et sélectionne le mode de fonctionnement ajustat.

La température ambience est plus élevée que la température définie dans le réglage de température Mode refroidissement ou déshumidification

La température ambience est proche de la température définie dans le réglage de température Mode déterminé selon la température extérieure

Température définie dans le réglage de la température

La température ambience est plus basse que la température définie dans le réglage de température Mode CHAUFFAGE

• Lorsque le climatiseur a ajusté la température de la pièce à une valeur proche du réglage du thermostat, il passe en fonctionnement de contrôle. En mode de fonctionnement de contrôle, le ventilateur tourne à faible vitesse. Si la température de la pièce change de manière importante, le climatiseur désigne une nouvelle fois le fonctionnement approprié (chauffage, refroidissement) afin d'ajuster la température à la valeur configurée sur le thermostat.
• Si le mode sélectionné automatiquement par l'appareil ne vous satisfait pas, sélectionnez l'un des modes de fonctionnement [HEAT (CHAUFFAGE), COOL (REFROIDISSEMENT), DRY (DÉSHUMIDIFICATION), FAN (VENTILATEUR)].

Chauffage*:

Utilisez-le pour réchauffer votre pièce. - Lorsque le mode chauffage est sélectionné, le climatiseur fonctionne avec une vitesse de ventilateur très faible pendant 3 à 5 minutes, après quoi il passe sur le réglage de ventilateur sélectionné. Ce laps de temps permet à l'unité intérieure de chauffer avant de fonctionner à plein régime. - Lorsque la température de la pièce est très BASSE, du givre peut se former sur l'unité extérieure et réduire les performances du climatiseur. Pour empêcher une telle formation de givre, le climatiseur enclenche automatiquement un cycle de dégivrage de temps en temps. Durant le fonctionnement du dégivrage automatique, le fonctionnement du chauffage sera interrompu. - Au début de la phase de chauffage, la pièce met du temps avant de se réchauffer. Utilisez-le pour refroidir votre pièce. Utilisez-le pour refroidir progressivement votre pièce tout en la déshumidifiant. - La pièce ne peut pas être chauffée en mode déshumidification. - En mode déshumidification, l'appareil fonctionne à faible vitesse. Afin de régler l'humidité de la pièce, il se peut que le ventilateur de l'appareil s'arrête de temps à autre. Le ventilateur peut également fonctionner à très faible vitesse lors du réglage de l'humidité de la pièce. - La vitesse du ventilateur ne peut être modifiée manuellement lorsque le mode déshumidification a été sélectionné. Utilisez-le pour faire circuler l'air dans votre pièce.

En mode chauffage :

Réglez le thermostat sur une valeur de température supérieure à la température ambiante actuelle de la pièce. Le mode chauffage ne fonctionne pas si le thermostat est réglé sur une valeur inférieure à la température actuelle de la pièce.

En mode refroidissement/déshumidification:

Réglez le thermostat sur une valeur de température inférieure à la temperature ambience actuelle de la pièce. Les modes refroidissement et déshumidification ne fonctionnent pas si le thermostat est réglé sur une valeur supérieure à la temperature actuelle de la pièce (en mode refroidissement, seul le ventilateur fonctionne).

En mode ventilation :

Vous ne pouvez pas utiliser l'appareil pour chauffer ou refroidir la pièce.

Refroidissement : déshumidification:

VENTILATEUR :

En cas de coupure de courant

• Si l'alimentation du climatiseur est interrompue par une panne de courant, le climatiseur redémarrera automatiquement dans le mode sélectionné précédément une fois le courant rétabli.
• L'utilisation d'autres appareils électriques (rasoir, etc.) ou l'utilisation à proximité d'un émetteur radio sans fil peut provoquer le dysfonctionnement du climatise

Avis

• ● En mode Chauffage, il arrive que l'appareil intérieur lance l'opération de dégivrage pendant de courtes périodes de temps. Pendant le dégivrage, si l'utilisateur règle de nouveau l'unité inté

Diagnostic automatique

Si « Er » apparaît sur l'indicateur de température, cela signifie que l'inspection du système de climatisation est nécessaire. Veuillez consulter un technicien/agréé.

Numéro de l'appareil (habituellement « 00 »)

Vérification du diagnostic automatique
