Intitulé	Description
Type de produit	Boîtier PC ATX
Dimensions approximatives	450 mm x 210 mm x 460 mm
Poids	7,5 kg
Matériaux	Acier, plastique, verre trempé
Compatibilités	Cartes mères ATX, Micro-ATX, Mini-ITX
Emplacements pour disques durs	3 x 3,5 pouces, 2 x 2,5 pouces
Refroidissement	Support pour jusqu'à 6 ventilateurs, radiateurs jusqu'à 360 mm
Ports d'extension	7 emplacements PCI
Alimentation électrique	Compatible avec les alimentations ATX standard
Fonctions principales	Gestion des câbles, panneau latéral en verre, éclairage RGB
Entretien et nettoyage	Filtres à poussière amovibles, accès facile aux composants internes
Pièces détachées et réparabilité	Accessibilité pour le remplacement des composants, pièces de rechange disponibles
Sécurité	Conception robuste, protection contre les surchauffes
Informations générales	Idéal pour les gamers et les utilisateurs de PC hautes performances

FOIRE AUX QUESTIONS - DP501 ANTEC

Comment installer les ventilateurs sur le boîtier ANTEC DP501 ?

Pour installer les ventilateurs, retirez les panneaux latéraux du boîtier. Positionnez les ventilateurs dans les emplacements prévus, en vous assurant que le flux d'air est orienté correctement. Visser les ventilateurs en place avec les vis fournies.

Comment gérer les câbles pour un montage propre dans le boîtier ANTEC DP501 ?

Utilisez les passe-câbles situés derrière la carte mère pour gérer vos câbles. Essayez de regrouper les câbles similaires et utilisez des attaches pour les maintenir ensemble. Cela permet de maximiser le flux d'air et d'améliorer l'esthétique du boîtier.

Quel est le maximum de cartes graphiques que je peux installer dans le DP501 ?

Le boîtier ANTEC DP501 peut accueillir des cartes graphiques jusqu'à 340 mm de long, ce qui vous permet d'installer la plupart des modèles actuels sans problème.

Le boîtier ANTEC DP501 est-il compatible avec les refroidisseurs liquides ?

Oui, le DP501 est compatible avec les refroidisseurs liquides. Vous pouvez installer un radiateur de 240 mm à l'avant et un radiateur de 120 mm à l'arrière du boîtier.

Comment accéder à l'emplacement des disques durs dans le DP501 ?

Pour accéder aux emplacements des disques durs, retirez le panneau latéral du boîtier. Les cages à disques durs sont situées à l'intérieur du boîtier et peuvent être retirées pour faciliter l'installation.

Le boîtier ANTEC DP501 a-t-il un bon flux d'air ?

Oui, le DP501 est conçu pour un bon flux d'air avec ses multiples emplacements pour ventilateurs et ses panneaux en mesh qui permettent une circulation d'air optimale.

Comment nettoyer le filtre à poussière du DP501 ?

Le filtre à poussière est situé en bas du boîtier. Retirez-le, nettoyez-le avec de l'eau et laissez-le sécher avant de le remettre en place.

Quels types de connecteurs sont disponibles sur le panneau avant du DP501 ?

Le panneau avant du DP501 est équipé de 2 ports USB 3.0, d'un port USB 2.0, d'une prise audio, ainsi que de boutons pour l'alimentation et la réinitialisation.

Y a-t-il des options d'éclairage RGB pour le DP501 ?

Oui, le DP501 est compatible avec des ventilateurs et des accessoires RGB. Vous pouvez les connecter à votre carte mère si elle prend en charge l'éclairage RGB.

Quelles sont les dimensions du boîtier ANTEC DP501 ?

Les dimensions du boîtier ANTEC DP501 sont de 460 mm (H) x 230 mm (L) x 482 mm (P).

MODE D'EMPLOI DP501 ANTEC

Antec®

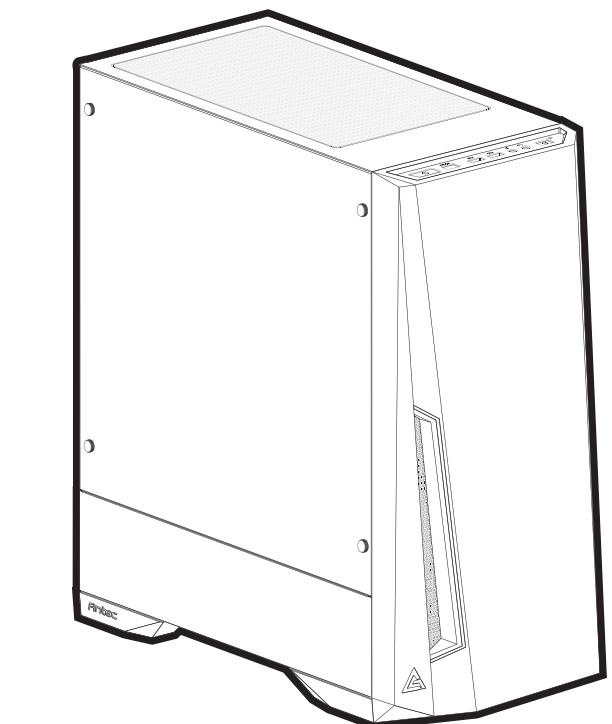

Line drawing of a computer case with ventilation slots and a warning label (no text or symbols on the device itself)

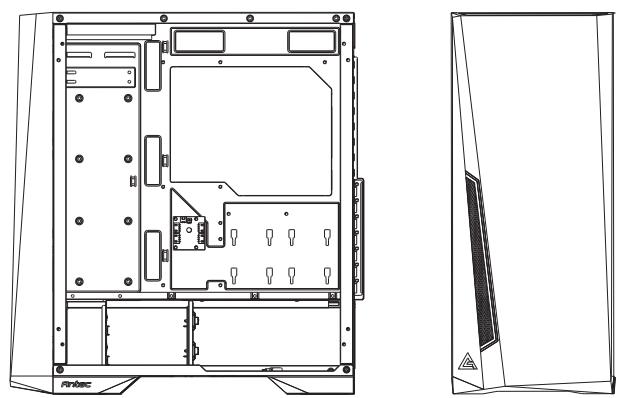

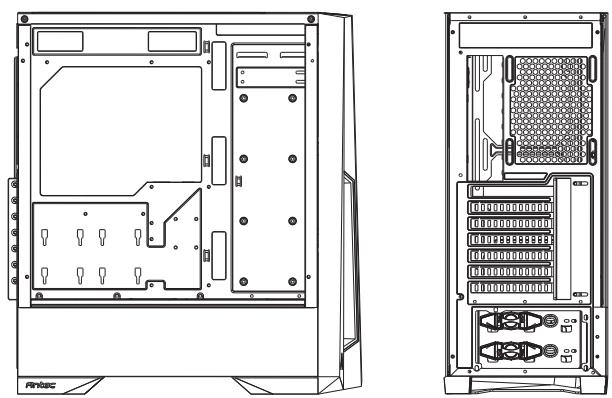

DP501

Technical line drawing of a computer tower case with internal compartments and mounting holes (no text or symbols)

Technical line drawing of a front-end computer tower case and its internal circuit board (no text or symbols)

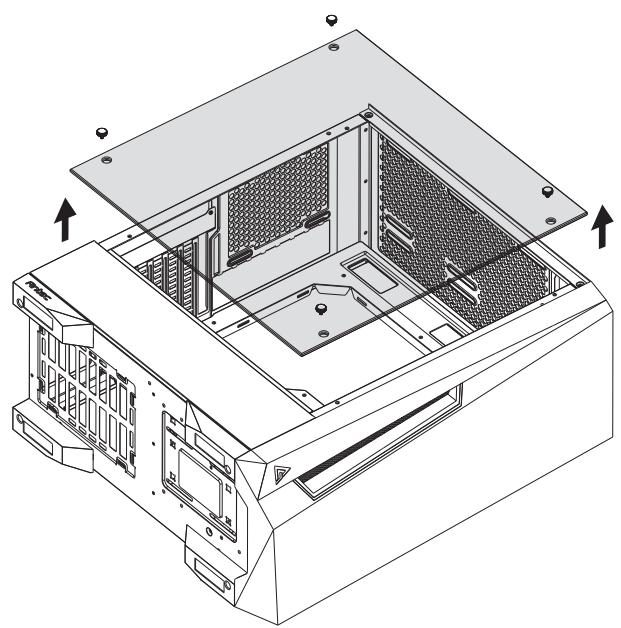

1 REMOVE SIDE PANEL

EXTRACCIÓN DEL PANEL LATERAL

SEITENWAND ENTFERNEN

RETIRER LE PANNEAU LATÉRAL

시이드 패널 분리

サイドパネルを取り外します。

拆下侧面板

Technical line drawing of an internal computer chassis with mounting holes and ventilation grilles (no text or symbols)

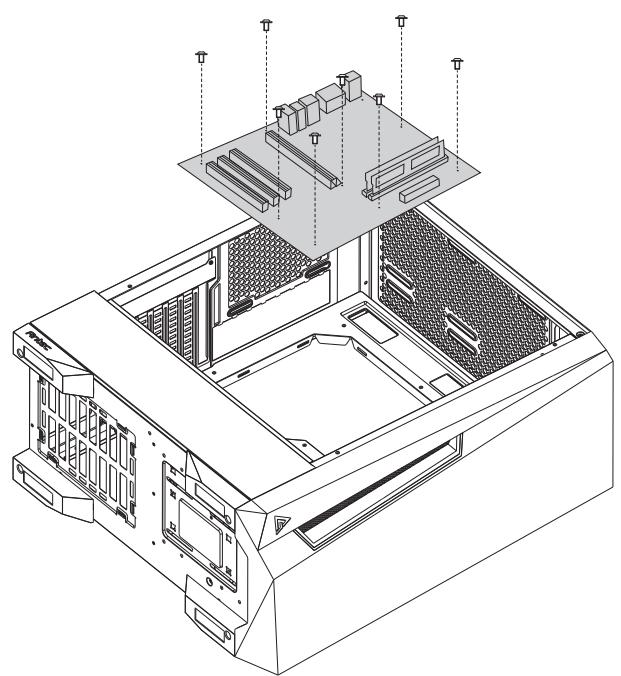

2 MOTHERBOARD INSTALLATION

INSTALACION DE LA PLACA BASE

INSTALLATION DES MOTHERBOARDS

INSTALLATION DE LA CARTE MÈRE

메인보드 장착

マザーボードの設置

安装主板

Isometric line drawing of a computer tower internal structure with labeled components (no text or symbols)

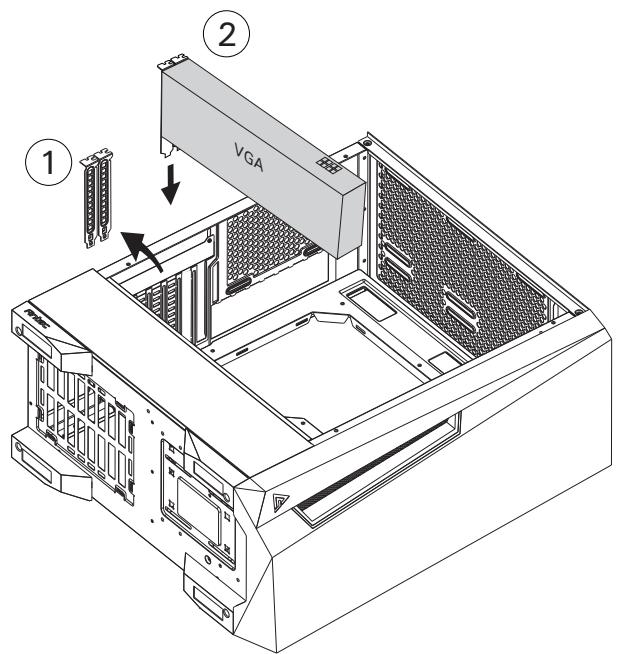

3 VGA/PCI-EXPRESS CARD INSTALLATION

INSTALACIÓN EXPRÉS DE LA TARJETA VGA/PCI

VGA / PCI-EXPRESS KARTENINSTALLATION

INSTALLATION DE LA CARTE VGA/PCI-EXPRESS

VGA/PCI-E 카드 장착

VGA/PCI-Eの設置

安装VGA/PCI-E卡

VGA ① ②

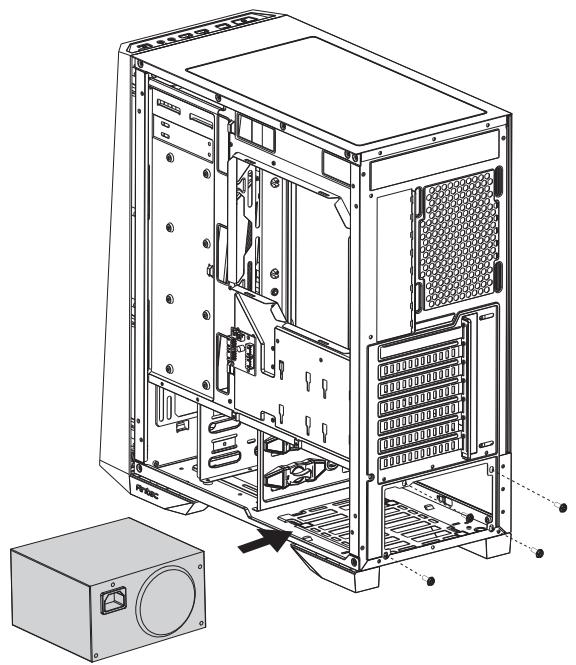

4 POWER SUPPLY INSTALLATION

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN INSTALLATION DES NETZTEILS

INSTALLATION DU BLOC D'ALIMENTATION

파워서프라이 장착

電源の設置

安装电源组件

Technical line drawing of a desktop computer tower case with internal components and an external unit (no text or labels)

F HARD DISK INSTALLATION

INSTALACIÓN DEL DISCO DURO

FESTPLATTENINSTALLATION

INSTALLATION DES DISQUES DURS

드라이브 장착

ドライブの設置

安装驱动器

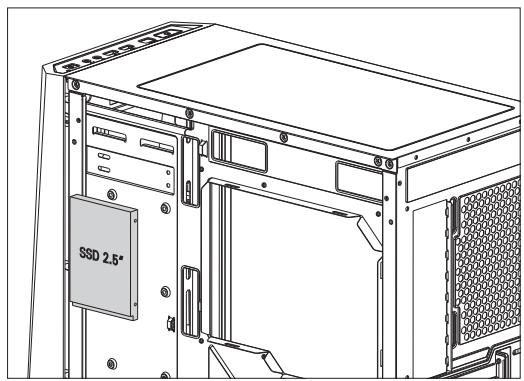

A. INSTALLING A 2.5" SOLID STATE DRIVE

INSTALAR UNA RANURA SOLID STATE DE 2.5"

INSTALLATION EINER 2.5 ZOLL SSD

INSTALLER UN DISQUE DUR 2.5"

2.5" SSD장착

2.5"ドライブの設置

2.5寸硬盘安装

SSD 2.5°

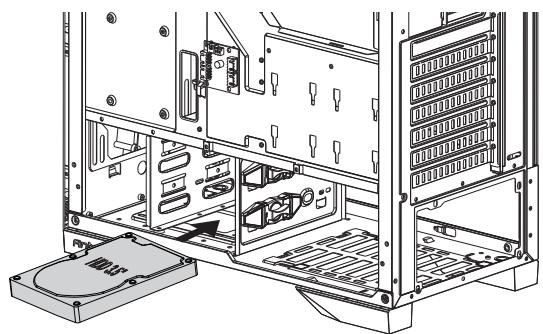

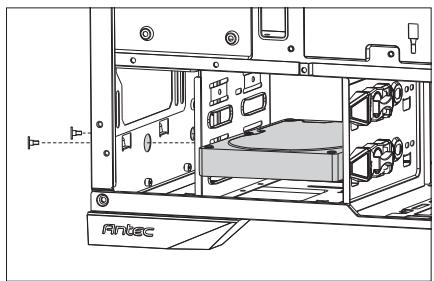

B. INSTALLING A 3.5" HARD DISK DRIVE

INSTALAR UNA RANURA DE DISCO DURO DE 3.5"

INSTALLATION EINES 3.5 "FESTPLATTENLAUFWERKS

INSTALLER UN DISQUE DUR 3.5 ^1

3.5"HDD장착

3.5"ドライブの設置

3.5寸硬盘安装

Technical line drawing of a computer tower rear panel with visible internal components and a labeled base (no text or symbols beyond basic labels)

Technical line drawing of an internal computer setup with labeled components (no readable text or symbols)

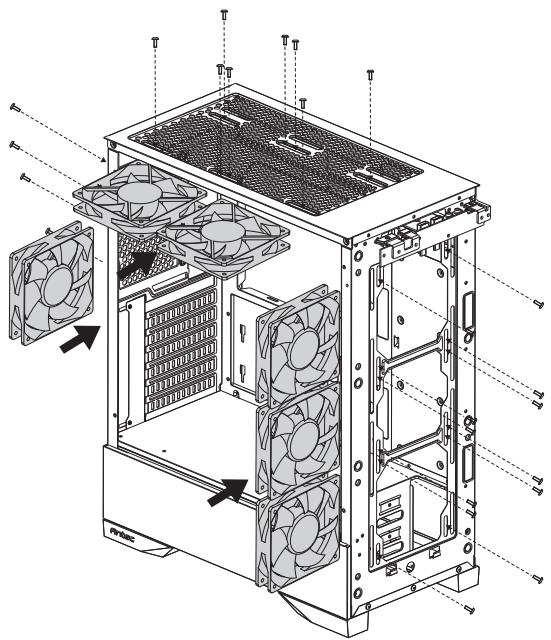

FAN INSTALLATION

INSTALAR VENTILADOR

LÜFTERINSTALLATION

INSTALLATION DU VENTILATEUR

펜 장착

ケースファンの設置

风扇安装

Technical diagram of a computer tower with fan layout and ventilation system annotations

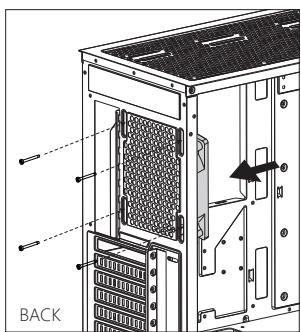

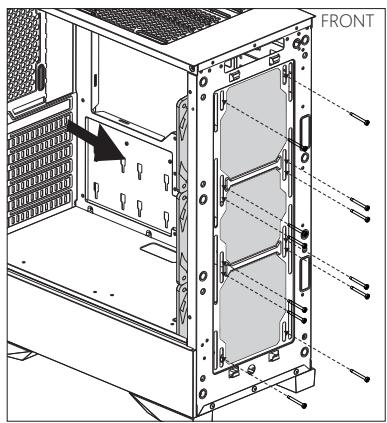

7 INSTALLING LIQUID COOLING RADIATOR

INSTALAR EL RADIADOR DE REFRIGERACIÓN LÍQUIDA

INSTALLATION EINES FLÜSSIGKEITSKÜHLERS

INSTALLATION D'UN KIT DE REFROIDISSEMENT LIQUIDE

수냉콜러 장착

水冷の設置

水冷安装

FRONT

Technical diagram of an internal server rack with labeled components and a directional arrow (no text or symbols beyond label)
