DP502 FLUX - Boîtier d'ordinateur ANTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Boîtier ATX, compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX
Dimensions	Dimensions : 470 x 210 x 460 mm
Poids	Poids : environ 8,5 kg
Matériaux	Structure en acier, panneaux en verre trempé
Refroidissement	Supporte jusqu'à 6 ventilateurs de 120 mm ou 5 ventilateurs de 140 mm
Emplacements pour disques durs	3 x 3,5" et 2 x 2,5"
Connectivité	Ports USB 3.0, USB 2.0, prise audio
Utilisation	Idéal pour les configurations de jeu et les stations de travail
Maintenance	Panneaux amovibles pour un accès facile à l'intérieur
Sécurité	Panneaux en verre trempé pour une meilleure résistance
Informations générales	Design moderne avec éclairage RGB intégré

FOIRE AUX QUESTIONS - DP502 FLUX ANTEC

Comment installer le boîtier ANTEC DP502 FLUX ?

Pour installer le boîtier, commencez par retirer les panneaux latéraux en dévissant les vis à l'arrière. Placez votre carte mère dans le boîtier et fixez-la avec les vis fournies. Ensuite, installez votre alimentation en bas du boîtier et connectez les câbles.

Quels types de cartes mères sont compatibles avec le DP502 FLUX ?

Le boîtier ANTEC DP502 FLUX est compatible avec les cartes mères de type ATX, Micro-ATX et Mini-ITX.

Comment améliorer le flux d'air dans le boîtier ?

Pour améliorer le flux d'air, assurez-vous d'installer des ventilateurs supplémentaires aux emplacements prévus et de garder les câbles bien rangés pour éviter d'obstruer le passage de l'air.

Quelle est la capacité d'accueil des disques durs dans le DP502 FLUX ?

Le boîtier peut accueillir jusqu'à 2 disques durs de 3,5 pouces et 2 disques SSD de 2,5 pouces.

Comment nettoyer le filtre à poussière du DP502 FLUX ?

Le filtre à poussière situé à l'avant du boîtier peut être retiré en le faisant glisser. Il peut être nettoyé à l'eau tiède et laissé sécher avant de le remettre en place.

Y a-t-il un espace pour la gestion des câbles dans le DP502 FLUX ?

Oui, le boîtier ANTEC DP502 FLUX dispose de plusieurs passe-câbles et d'un espace dédié à la gestion des câbles pour un meilleur agencement.

Quelle est la longueur maximale des cartes graphiques supportées ?

Le DP502 FLUX peut accueillir des cartes graphiques d'une longueur maximale de 400 mm.

Est-ce que le DP502 FLUX supporte le refroidissement liquide ?

Oui, le boîtier prend en charge le refroidissement liquide avec des emplacements pour radiateurs de 240 mm à l'avant et de 120 mm à l'arrière.

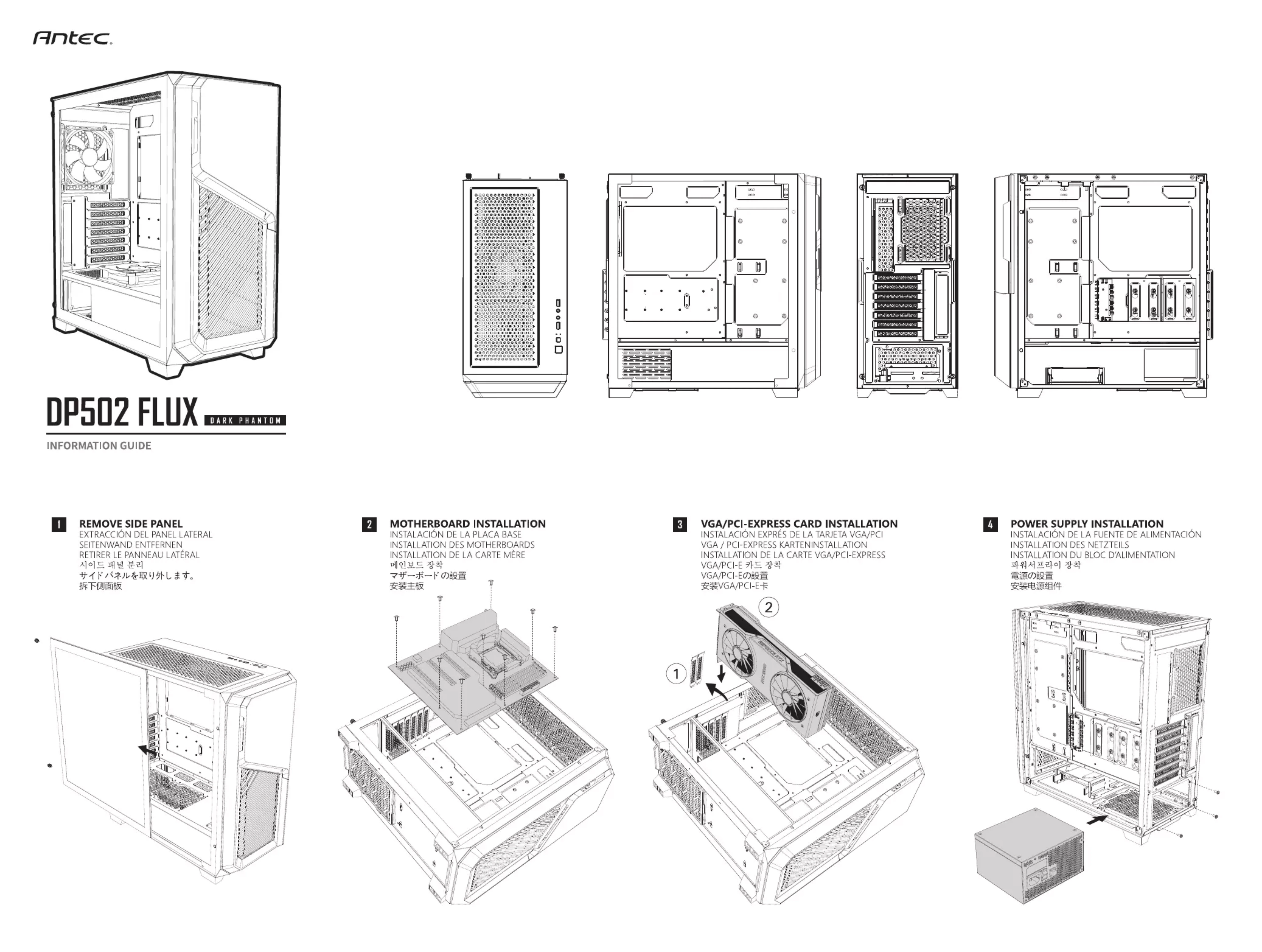

MODE D'EMPLOI DP502 FLUX ANTEC

Antec.

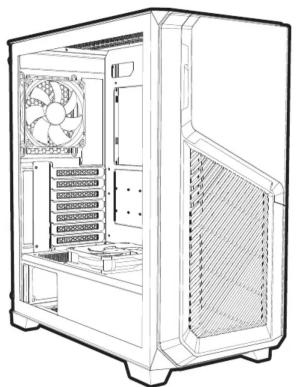

Line drawing of a desktop computer tower case with visible fan and drive bays (no text or labels)

DP502 FLUX

DARK PHANTOM

INFORMATION GUIDE

Front view of a rectangular electronic device with a grid-patterned panel and control buttons (no visible text or symbols)

Technical line drawing of a computer tower case with internal compartments and mounting holes (no text or labels)

Interior view of a computer tower case showing internal components like drive bays and indicator lights (no text or labels visible)

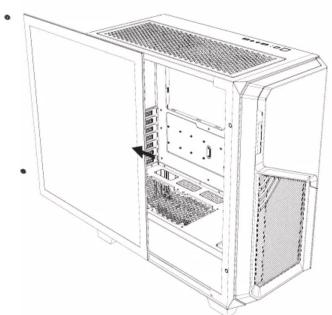

1 REMOVE SIDE PANEL

EXTRACCION DEL PANEL LATERAL

SEITENWAND ENTFERNEN RETIDED LE PANNEALLATÉ

RETIRER LE PANNEAU LATERAL

サイドパネルを即

拆下側面板

Line drawing of a computer tower cabinet with visible internal components and ventilation grilles (no text or labels)

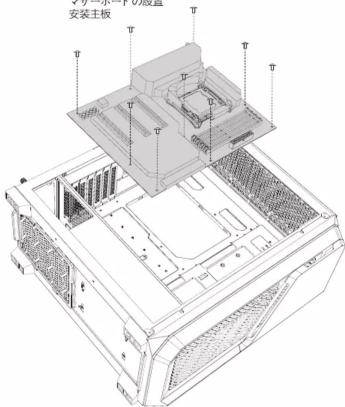

2 MOTHERBOARD INSTALLATION

INSTALACIÓN DE LA PLACA BASE

INSTALLATION DES MOTHERBOARDS INSTALLATION DE LA CARTE MÈRE

INSTALLATION DE LA CARTE MERE 메이터드, 잡하

アザーゴードの

安装主板

安装主板 V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

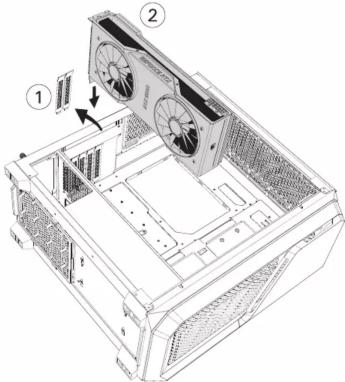

3 VGA/PCI-EXPRESS CARD INSTALLATION

INSTALACIÓN EXPRES DE LA TARJETA VGA/PCI

VGA / PCI-EXPRESS KARTENINSTALLATION INSTALLATION DE LA CARTE VGA / PCI EXPE

INSTALLATION DE LA CARTE VGA/PCI-EXPRESS VGA/PCI-E, RU.E. 排

VGA/PCI-Eの設置

安装VGA/PCI-E卡

Technical diagram of a computer tower case with labeled components and fan assembly instructions

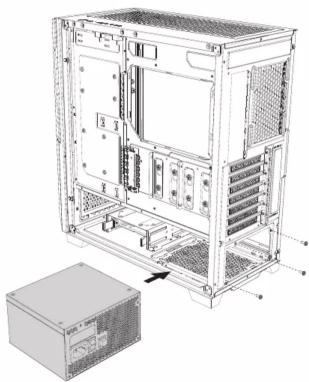

4 POWER SUPPLY INSTALLATION

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

INSTALLATION DES NETZTEILS INSTALLATION DU PLOG D'ALIN

INSTALLATION DU BLOC D'ALIMENTATION 과위서프리인, 잡하

電源の設置

安装电源组件

Technical diagram of a computer tower case with visible internal components and an external housing (no text or labels)

5

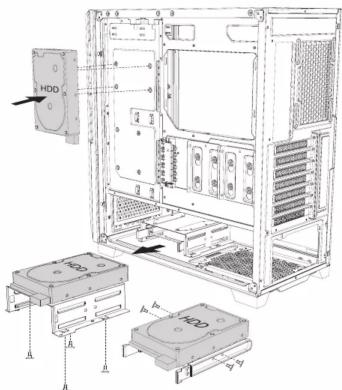

HARD DISK INSTALLATION
INSTALACION DEL DISCO DURO
FESTPLATTENINSTALLATION
INSTALLATION DES DISQUES DURS
드라이브 장작 ドライズの設置
ドライクの液置 安装驱动器
文表强劲措

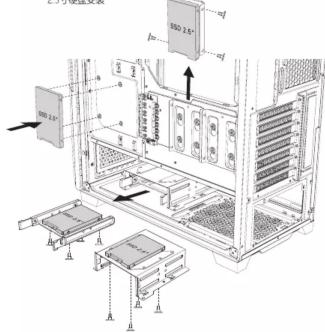

A. INSTALLING A 2.5" SOLID STATE DRIVE
INSTALLAR UNA RANURA SOLID STATE DE 2.5 INSTALLATIONLEINER 2.5 ZOLL SSD
INSTALLATION EINER 2.5 ZOLE 32 INSTALLER UN DISQUE DUR 2.5"
25" SSD지차
2.5"ドライブの設置
2.5寸硬盘安装

Technical diagram of a computer rack with labeled components and directional arrows indicating movement or assembly.

B. INSTALLING A 3.5" HARD DISK DRIVE
INSTALAR UNA RANURA DE DISCO DORO DE 3.5"
INSTALLATION EINES 3.5" PESTPL INSTALLER UN DISQUE DUR 3.5"
3.5" HDD장착
3.5"ドライブの設置
3.5寸硬盘安装

Technical diagram of a computer tower with labeled components and annotations for installation or assembly.

6
INSTALLING LIQUID COOLING RADIATOR
INSTALAR EL RADIADOR DE REFRIGERACIÓN LIQUIDA
INSTALLATION EINES FLUSSIGKEITSKUHLERS
INSTALLATION D'UN RIT DE REFROIDISSEMENT LIQUIDE
수행둘러 장작
水冷の設置
水冷安装

FRONT

BACK

TOP 2014

7

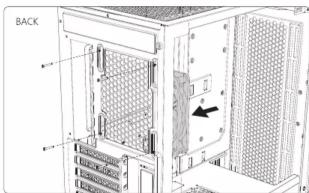

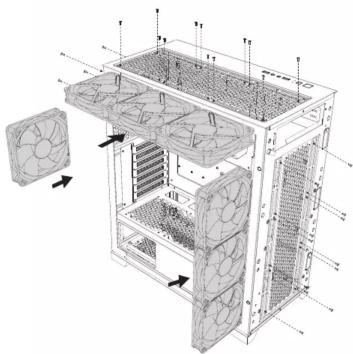

FAN INSTALLATION
INSTALAR VENTILADOR
LÜFTERINSTALLATION
INSTALLATION DU VENTILATEUR
팬 장착
ケースファンの設置
风扇安装

Technical diagram of a server rack with fan layout and labeled components

8

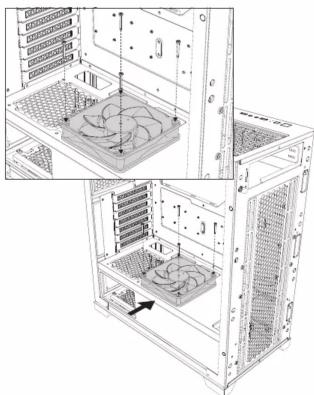

REVERSE FAN INSTALLATION
INSTALACIÓN DE VENTILADOR INVERSO
INSTALLATION DES RÜCKWÄRTSLÜFTERS
INSTALLATION DU VENTILATEUR INVERSE
역 팬 설치
逆ファンの設置
反向扇安装

Technical line drawing of a server rack with two fans and ventilation slots (no text or symbols)

9

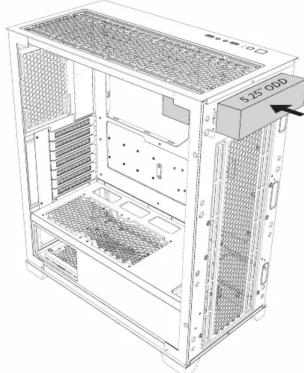

ODD INSTALLATION
INSTALACIÓN DEL ODD
ODD-INSTALLATION
INSTALLATION DU ODD
ODD 장착
ODDの設置
光驅安裝

Technical line drawing of a server rack cabinet with visible internal compartments and mounting points (no text or symbols)

Antec

BELIEVE IT

www.Bntec.com

All rights reserved. Specifications are subject to change without prior notice. Actual products and accessories may differ from illustrations, Omissions and printing errors excepted. Content of delivery might differ in different countries or areas. Some trademarks may be claimed as the property of others.

^61 1986 – 2020 Antec, Inc. All rights reserved.
