ZBB28465SA - Réfrigérateur combiné ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	270 litres
Type de froid	Froid statique
Dimensions approximatives	H 185 cm x L 54 cm x P 60 cm
Poids	65 kg
Classe énergétique	A+
Niveau sonore	40 dB
Nombre de tiroirs	3 tiroirs dans le congélateur
Fonctions principales	Fonction de congélation rapide, éclairage LED
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Système de verrouillage de porte, conformité aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - ZBB28465SA ZANUSSI

Comment régler la température de mon réfrigérateur Zanussi ZBB28465SA ?

Pour régler la température, tournez le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Une température de 4°C est généralement recommandée pour le compartiment réfrigérateur.

Que faire si mon réfrigérateur ne refroidit pas ?

Vérifiez que l'appareil est correctement branché et que le courant passe. Assurez-vous également que les bouches d'aération ne sont pas obstruées et que la température est réglée correctement.

Comment dégivrer mon congélateur Zanussi ZBB28465SA ?

Pour dégivrer le congélateur, débranchez l'appareil et laissez la porte ouverte. Placez des serviettes pour recueillir l'eau qui s'écoule. Ne pas utiliser d'objets pointus pour enlever la glace.

Pourquoi mon réfrigérateur fait-il du bruit ?

Des bruits peuvent être normaux en raison du fonctionnement du compresseur ou des ventilateurs. Cependant, si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'aucun objet n'est en contact avec les éléments internes.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la par une ampoule de même type. Si l'ampoule est en bon état, cela peut indiquer un problème électrique et il est conseillé de contacter un technicien.

Comment nettoyer efficacement mon réfrigérateur Zanussi ?

Pour nettoyer votre réfrigérateur, débranchez-le et retirez tous les aliments. Utilisez un mélange d'eau et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits abrasifs.

Mon réfrigérateur a une odeur désagréable, que faire ?

Pour éliminer les odeurs, nettoyez les surfaces intérieures et les bacs. Vous pouvez également placer un bol de bicarbonate de soude à l'intérieur pour absorber les mauvaises odeurs.

Comment savoir si le joint de porte est endommagé ?

Pour vérifier le joint de porte, fermez la porte sur un morceau de papier. Si vous pouvez tirer le papier sans résistance, le joint peut être usé et nécessiter un remplacement.

Quel est le niveau sonore normal pour ce modèle ?

Le niveau sonore normal pour le Zanussi ZBB28465SA est généralement compris entre 38 et 42 dB. Si vous entendez des bruits plus forts, cela peut indiquer un problème.

Est-ce que le réfrigérateur a besoin d'entretien régulier ?

Oui, il est recommandé de nettoyer les bobines du condenseur tous les six mois et de vérifier régulièrement l'état des joints de porte pour assurer un fonctionnement optimal.

MODE D'EMPLOI ZBB28465SA ZANUSSI

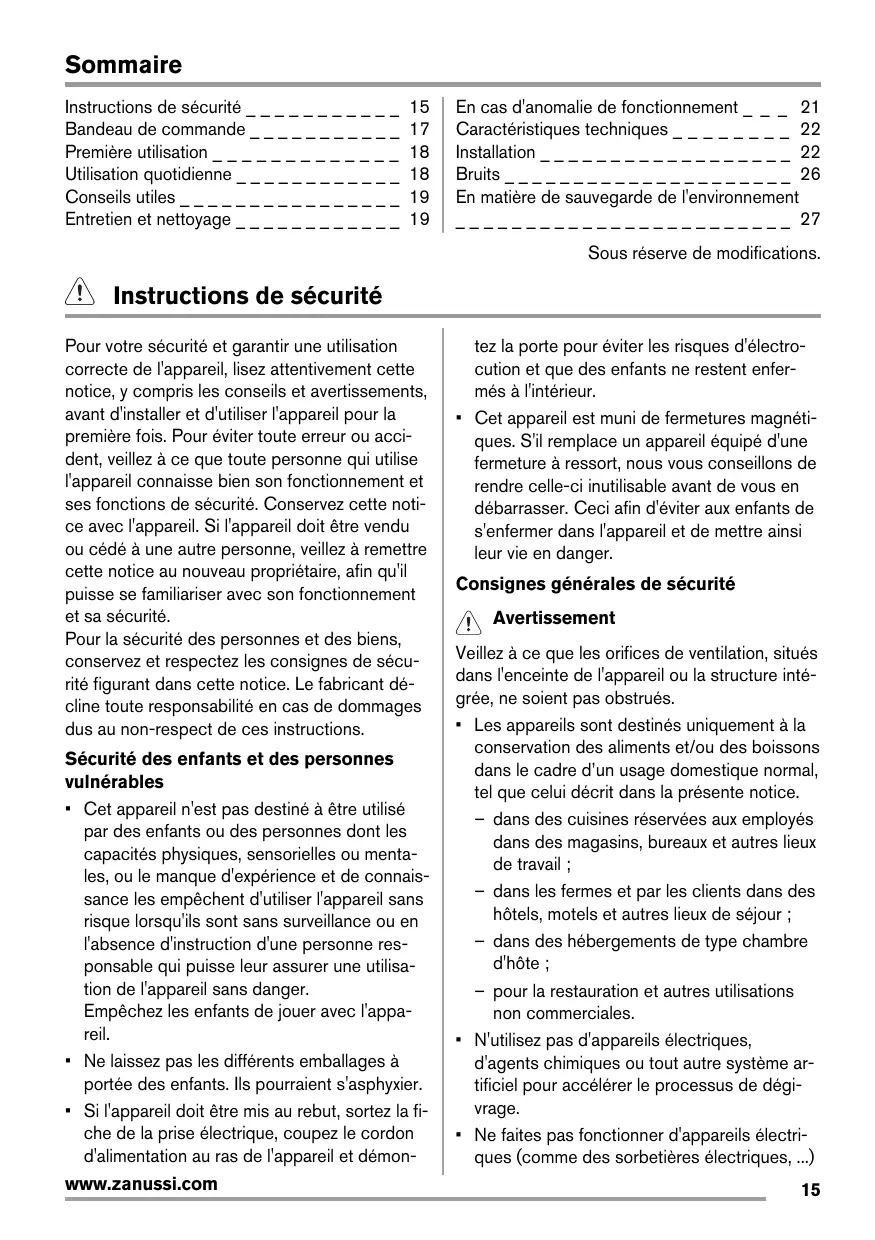

Instructions de sécurité 15 Bandeau de commande 17 Première utilisation 18 Utilisation quotidienne 18 Conseils utiles 19 Entretien et nettoyage 19

En cas d'anomalie de fonctionnement 21 Caractéristiques techniques 22 Installation 22 Bruits 26 En matière de sauvegarde de l'environnement

Sous réserve de modifications.

Instructions de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'étouffer.
• Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez-le.

détez la porte pour éviter les risques d'électrocution et que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Avertissement

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail;
• dans les fermes et par les clients dans des hôtels, moteliers et autres lieux de séjour; -dans des hébergements de type chambre d'hôte;
• pour la restauration et autres utilisations non commerciales.
• N'utilise pas d'appareils electriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégiavage.
• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques,...)

à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.
• eil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée. Si le circuit frigorifique est endommagé :
• évitez les flammes vives et toute autre source d'allumage
• aérez soigneusement la pièce où se trouve l'appareil
• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.

Avertissement Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doit être effectué que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.
3. Vérifiez que la prise murale de l'appareil est accessible.
4. Ne débranchez pas l'appareil en tirant sur le câble.
5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.
6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de l'éclairage intérieur.
7. Cet appareil est lourd. Faites attention lors de son déplacement.
8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlleure et d'arrachement de la peau).
9. Évitez une exposition prolongée de l'appareil aux rayons solaires.
10. Les ampoules (si réalisées) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil
• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil. Consultez les instructions respectives.

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le électriquement.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

Installation

Important : Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, res

Respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

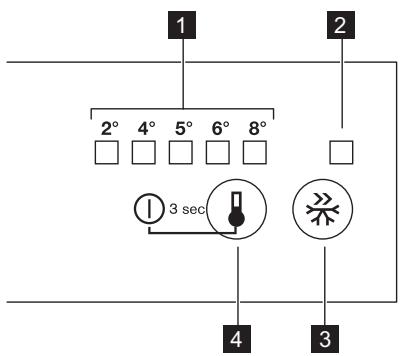

Bandeau de commande

1 Indicateur de température LED 2 Voyant Quick Freeze 3 Touche Quick Freeze 4 Thermostat 5 Touche Marche/Arrêt

Mise en marche

Insérez la fiche dans la prise murale.

Appuyez sur le thermostat si tous les LED sont éteints.

Mise à l'arrêt

Maintenez la touche du thermostat enfoncée pendant 3 secondes.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isoaction de votre appareil ne contiennent pas de C. F. C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isoaction contient des gaz inflammables : l'appareil sera mis au rebut conformément aux réglements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

Tous les voyants sont éteints.

Réglage de la température

Pour utiliser l'appareil, précisé comme suit :

• appuyez sur la touche du thermostat jusqu'à ce que le voyant LED correspondant à la température souhaitée apparaisse. La sélection se fait progressivement de +2°C à +8°C

Lorsque vous appuyez sur la touche la première fois, le voyant LED du réglage actuel continue de clignoter.

À chaque fois que vous appuyez sur cette touche, la température régée change d'un cran vers la droite. Le voyant LED correspondant clignotera un instant.

Appuyez sur la touche de réglage, jusqu'à ce que la température souhaitée s'affiche. Le réglage sera maintenu.

Réglage le plus froid: +2°C

Réglage le plus chaud: +8°C

Un réglage intermédiaire est généralement le plus indiqué.

Toutefois, on obtiendra le réglage exact en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées entreprises
• l'emplacement de l'appareil.

Fonction quick freeze

Pour activer la fonction Quick Freeze, appuyez sur la touche Quick Freeze.

Le voyant LED correspondant au symbole Quick Freeze s'allume.

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonnée pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez.

Emplacement des balconnets de la porte

Les balconnets de porte peuvent être placés à différentes hauteurs pour permettre le rangement d'aliments de différentes tailles.

Tirez progressivement le balconnet dans le sens des flèches pour le dégager, puis repositionnez-le selon les besoins.

Pour désactiver la fonction Quick Freeze, appuyez de nouveau sur la touche Quick Freeze. L'évoyant Quick Freeze s'éteint.

Important

Cette fonction s'arrête automatiquement au bout de 52 heures.

Important : N'utilise pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

Refroidissement de l'air

Ce modèle est doté d'un ventilateur Dynamic Air Cooling (DAC) permettant le refroidissement rapide des aliments et une température plus homogène dans le compartiment.

1. Appuyez sur la touche (A) pour faire démarrer le ventilateur. Le voyant vert s'allume.

Ce système permet de refroidir plus rapidement les aliments et de développer une température plus homogène dans le compartiment.

Important : Allumez le ventilateur lorsque la température ambience est supérieure à 25°C

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambience est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs de performance possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.
• Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Entretien et nettoyage

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette.

Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes. Le jus de citron peut décolorer les parties en plastique de votre réfrigérateur s'il les touche. C'est pourquoi il est recommandé de conserver les agrumes dans des bacs séparés.

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Bouteilles : elles doivent être munies d'un bouchon et doivent être placées dans le bac portebouteilles de la porte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la réparation ne doivent donc être effectués que par personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnée. - Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Important : Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

ATTENTION À NE PAS ENDOMMAGER LE SYSTÈME DE RÉFRIGÉRATION.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/dendomager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigerateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du réfrigerateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.

Nettoyez l'orifice d'écoulement de l'eau de dégivrement avec le bâtonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du condenseur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur.

Dégivrez le congélateur lorsqu'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

Important : Afin d'assurer une réserve de froid suffisante durant cette opération, réglez le thermostat sur le niveau le plus haut environ 12 heures avant de procéder au dégivrage.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Éteignez l'appareil.
2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

Attention Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau.

1. Laissez la porte ouverte.

Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé. 4. Une fois le dégivrage terminé, séchez bien l'intérieur. 5. Mettez l'appareil en marche. 6. Attendez deux à trois heures avant de replacer les denrées surgelées ou congelées dans le compartiment.

Important : N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur le revêtement intérieur, car vous risqueriez de le détériorer.

N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés dans cette notice d'utilisation.

Une élévation de la température des denrées congélées, pendant le dégivrage, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

• débranchez l'appareil
• retirez tous les alimentés
• dégivre si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter

la dépréciation des aliments en cas de panne de courant.

Avertissement avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.

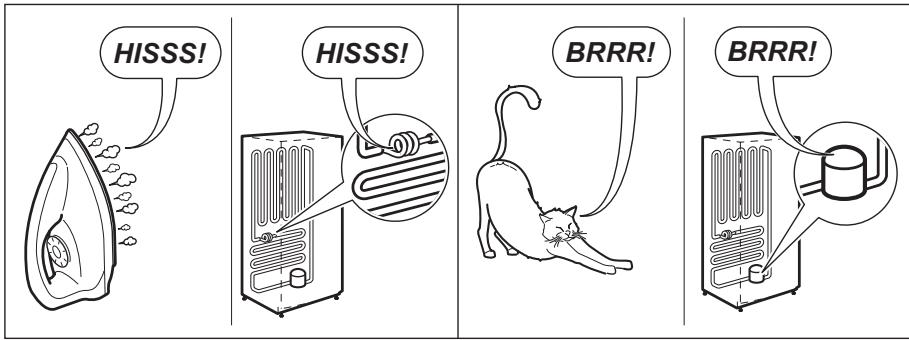

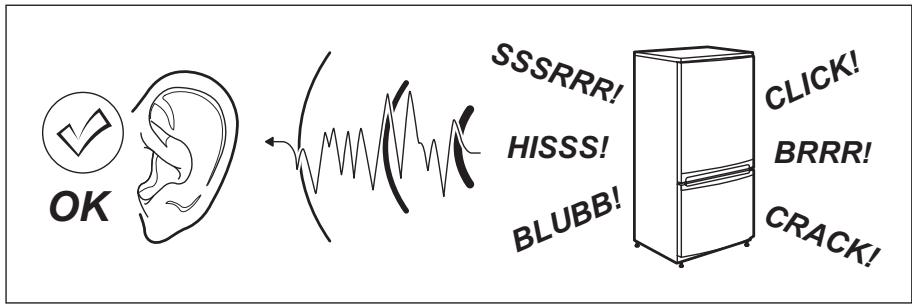

Important : Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie	Cause possible	Remède
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt.	Mettez l'appareil en fonctionnement.
	La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
	Le courant n'arrive pas à l'appareil. La prise de courant n'est pas ali-mentée.	Branchez un autre apparéil électrique sur la prise de courant. Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplace-ment de l'ampoule".
Le comprésseur fonctionne en permanence.	La température n'est pas correcte-ment réglée.	Séléctionnez une température plus évélée.
	La porte n'est pas correctement fer-mée.	Consultez le paragraphe "Fermeture de la porte".
	La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
	La température du produit est trop évélée.	Laissez le produit revenir à tempéra-ture ambiente avant de le ranger dans l'appareil.
	La température ambiente est trop évélée.	Réduisez la température ambiente.
De l'eau s'écoule sur la pla-que arrrière du comparti-ment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrrière.	Ce phénomène est normal.
De l'eau s'écoule dans le compartment réfrigérateur.	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacuation.
	Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur.	Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'intérieur de l'appareil est trop BASSE.	La température n'est pas correctement régée.	Sélectionnez une température plus élevé.
La température à l'intérieur de l'appareil est trop élevé.	La température n'est pas correctement régée.	Sélectionnez une température plus BASse.

Remplacement de l'ampoule

L'appareil est équipé d'une ampoule d'intérieur à diode DEL longue durée.

Le remplacement du dispositif d’éclairage doit uniquement être effectué par un technicien du service après-vente. Contactez votre service après-vente.

Fermeture de la porte

1. Nettoyez les joints de la porte.

Caractéristiques techniques

1. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation »
2. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.

Dimensions de la niche d'encastre-ment
	Hauteur	1780 mm
	Largeur	560 mm
	Profondeur	550 mm
Temps de levée		22 h
Tension		230-240 V
Fréquence		50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à

Installation

l'intérieur de l'appareil et sur l'étiquette énergétique.

Attention. Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire

attentivement les "Consignes de sécurité" avant d'instruire l'appareil.

Emplacement

Installez cet appareil à un endroit où la température ambiantе correspond à la classe climatique

indiquée sur la plaque signalétique de l'appareil :

Classe climati-que	Température ambiente
SN	+10 à + 32 °C
N	+16 à + 32 °C
ST	+16 à + 38 °C
T	+16 à + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour

mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Desserrez la goupille supérieure et retirez l'entretoise.
• Retirez la goupille supérieure et la porte supérieure.

• Desserrez la charnière intermédiaire.

• Enlevez la porte inférieure.
• Desserrez la goupille inférieure.

Sur le côté opposé :

• Installez la porte inférieure.
• Installez la porte inférieure.
• Serrez la charnière intermédiaire.
• Installez la porte supérieure.
• Serrez l'entretoise et la goupille supérieure.

Conditions requises en matière de circulation d'air

Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil.

Installation de l'appareil

Attention. Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil.

Procédez comme suit :

Si nécessaire, ôtez la bande adhésive d'étanchéité et appliquez-la sur l'appareil, comme le montre la figure.

Installez l'appareil dans son emplacement.

Poussez l'appareil en suivant les flèches (1) jusqu'à ce que la partie supérieure vienne toucher le mobilier de la cuisine.

Poussez l'appareil dans le sens des flèches (2) contre le meuble, du côté opposé à la charnière.

Calez l'appareil dans son emplacement.

La distance entre l'appareil et le bord de la face avant du meuble doit être de 44 mm.

Pour le cache-charnière inférieur (dans le sachet des accessoires), vérifie si la distance entre l'appareil et le mobilier de la cuisine est correcte.

L'espace libre entre l'appareil et le meuble doit être de 4 mm.

Ouvrez la porte. Positionnez le cache-charnières.

Fixez l'appareil dans son emplacement avec l'aide de 4 vis.

Retirez la pièce du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charnières. Installez la grille de ventilation (B). Fixez les caches (E) à la charnière.

Placez l'appareil contre la paroi latérale du meuble de cuisine :

1. Desserrez les vis de la pièce (G) et déplacez la pièce (G) jusqu'à la paroi latérale du meuble.
2. Serrez de nouveau les vis de la pièce (G).
3. Fixez la pièce (H) à la pièce (G).

Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.

Poussez la pièce (Hc) sur la pièce (Ha).

Ouvrez la porte de l'appareil et celle du meuble à environ. Introduisez la petite équerre (Hb) dans le guide (Ha).

Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

Enlevez les supports et marquez le repère avec le clou (K) à 8 mm du bord externe de la porte.

Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

Appuyez la pièce (Hd) sur la pièce (Hb).

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.
• Le joint d'étanchéité magnétique adhère fortement au meuble.

Important : Si la température à l'intérieur de la pièce est trop BASSE (en hiver, par exemple), il

Bruit

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

Il se peut que le joint n’adhère pas parfaitement. Inversément, si la température ambianté augmente, la dimension du joint augmente également.

En matière de sauvegarde de l'environnement

Recyclez les matériaux portant le symbole.

Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les appareils portant le symbole X avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
