Producttype	Gecombineerde koelkast
Merk	ZANUSSI
Model	ZBB28465SA
Hoogte	1780 mm
Breedte	560 mm
Diepte	550 mm
Spanning	230-240 V
Frequentie	50 Hz
Klimaatklasse	SN (10°C tot 32°C), N (16°C tot 32°C), ST (16°C tot 38°C), T (16°C tot 43°C)
Koelkast temperatuurbereik	+2°C tot +8°C
Functies	Elektronische thermostaat, Quick Freeze, Dynamic Air Cooling (DAC)
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig
Deur omkeerbaar	Ja (van rechts naar links)
Binnenverlichting	LED (vervanging door erkende dienst)
Vakken	Verwijderbare legplanken, verstelbare deurbakken, groentelade
Condensor reinigen	Borstel of stofzuiger (zwart rooster achter)
Installatievoorschriften	Wacht 4 uur voor aansluiting, achter ventilatie, afstand van 44 mm tot meubel
Vriescapaciteit	22 h (opstijgtijd)

Veelgestelde vragen - ZBB28465SA ZANUSSI

Hoe stel ik de temperatuur in van mijn ZANUSSI ZBB28465SA koelkast?

Gebruik de thermostaattoets om door de LED-indicatoren te bladeren van +2°C tot +8°C. De selectie gebeurt progressief. Een tussenliggende instelling wordt over het algemeen aanbevolen.

Hoe gebruik ik de Quick Freeze functie?

Druk op de Quick Freeze toets. Het LED-lampje gaat branden. Deze functie versnelt het invriezen en stopt automatisch na 52 uur. Om uit te schakelen, druk nogmaals op de toets.

Hoe reinig ik de binnenkant van het apparaat?

Haal de stekker uit het stopcontact. Gebruik warm zeepwater en een zachte doek. Gebruik geen schurende middelen, schuurpoeder of metalen spons. Droog grondig voordat u de stekker er weer in doet.

Waarom stroomt er water in de koelkast?

De afvoeropening van het ontdooiwater is mogelijk verstopt. Maak hem schoon met de meegeleverde speciale stok. Controleer ook of er geen voedsel de afvoer blokkeert.

Hoe draai ik de deur om?

Volg de instructies in de handleiding: verwijder de bovenste pen, verwijder de deuren, keer de scharnieren om en monteer alles weer. De handeling vereist eenvoudig gereedschap.

Wat te doen als het apparaat niet werkt?

Controleer of de stekker goed is aangesloten en of het stopcontact stroom heeft. Als het apparaat uit staat, druk dan op de thermostaat om hem weer in te schakelen.

Hoe ontdooi ik de vriezer?

Zet de thermostaat 12 uur van tevoren op maximaal. Schakel het apparaat uit, haal het voedsel eruit en laat de deur open. Plaats een bak met heet water om het proces te versnellen. Gebruik geen metalen voorwerpen.

Wat te doen als de compressor continu werkt?

Controleer of de temperatuur correct is ingesteld, of de deur gesloten is en niet te vaak wordt geopend. Zorg ervoor dat de omgevingstemperatuur niet te hoog is.

Hoe vervang ik de binnenlamp?

De verlichting is een LED-diode met lange levensduur. Vervanging mag alleen worden uitgevoerd door een erkende technicus van de klantenservice. Neem contact op met uw klantendienst.

Wat te doen bij langdurige afwezigheid?

Haal de stekker uit het stopcontact, maak het apparaat leeg, ontdooi indien nodig, reinig het en laat de deur op een kier staan om onaangename geuren te voorkomen.

GEBRUIKSAANWIJZING ZBB28465SA ZANUSSI

NL Gebruiksaanwijzing 2 FR Notice d'utilisation 15 DE Benutzerinformation 28

Koelkast

Réfrigérateur

Kühlschrank

USER MANUAL

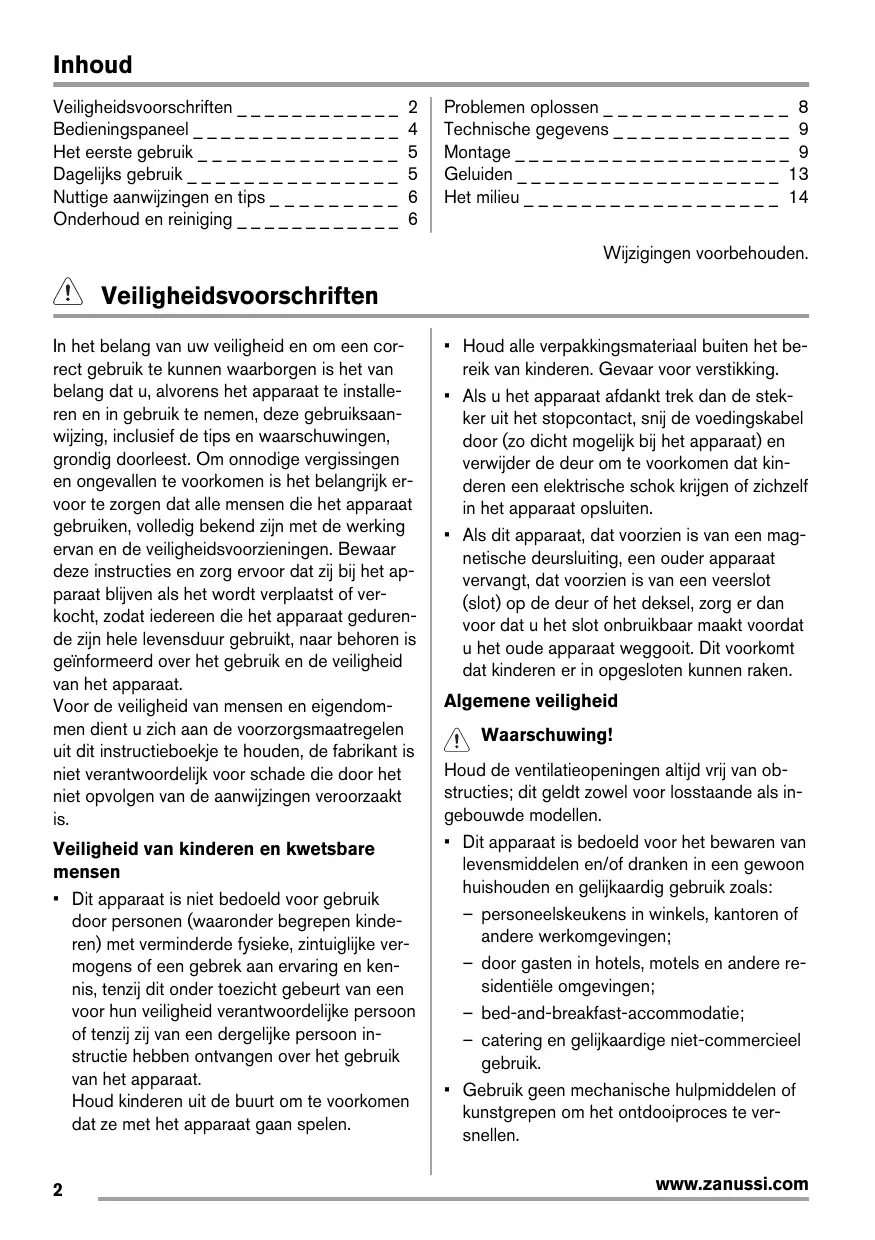

Veiligheidsvoorschriften 2

Bedieningspaneel 4

Het eerste gebruik 5

Dagelijks gebruik 5

Nuttige aanwijzingen en tips 6

Onderhoud en reiniging 6

Problemen oplossen 8

Wijzigingen voorbehouden.

Veiligheidsvoorschriften

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking van en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, goed geïnformeerd is over het gebruik en de veiligheid van het apparaat.

Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden. De fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snij de voedingskabel door (zo mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen erin opgesloten kunnen raken.

Algemene veiligheid

Waarschuwing!

Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden en gelijkaardig gebruik zoals:
• personeelskeukens in winkels, kantoren of andere werkomgevingen;
• door gasten in hotels, motels en andere residentiële omgevingen;
• bed-and-breakfast-accommodatie;
• catering en gelijkaardig niet-commercieel gebruik.
• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.
• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
• Let op dat u het koelcircuit niet beschadigt.
• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar.

Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is:

open vuur en ontstekingsbronnen vermijden - de ruimte waar het apparaat zich bevindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.

! Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor) moeten om gevaar te voorkomen uitsluitend worden vervangen door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd worden.
2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.
3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.
6. U mag het apparaat niet gebruiken zonder het afdekkapje (indien van toepassing) van het lampje.
7. Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig of nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken. - Stel het apparaat niet langdurig bloot aan direct zonlicht. - De eventuele gloeilampen in dit apparaat zijn speciaal geselecteerd en uitsluitend bedoeld voor gebruik in huishoudelijke apparaten. De lampjes zijn niet geschikt voor de verlichting van ruimtes.

Dagelijks gebruik

• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Maak het apparaat niet met metalen voorwerpen schoon.
• Controleer de afvoer in de koelkast regelmatig op dooiwater. Reinig de afvoer, indien nodig. Als de afvoer verstopt is, zal er zich water onder in het apparaat verzamelen.

Installatie

Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.
• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting

leiden. Om voldoende ventilatie te verkrijgen, de instructies met betrekking tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.
• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.
• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.
• Aansluiten op de drinkwatervoorziening (indien voorzien van een wateraansluiting).

Onderhoud

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koelunit, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recyclebaar.

Bedieningspaneel

1 Temperatuurweergave LED 2 Quick Freeze-indicatielampje 3 Quick Freeze-toets 4 Temperatuurknop

AAN-/UIT-toets

Inschakelen

Steek dan de stekker in het stopcontact. Raak de toets van de temperatuurregelaar aan als alle LED uit zijn.

Uitschakelen

Blijf de toets van de temperatuurregelaar 3 seconden aanraken.

Alle indicatielampjes zijn UIT.

Temperatuurregeling

Ga als volgt te werk om het apparaat in te stellen:

• Houd de thermostatknop ingedrukt tot de LED van de gewenste temperatuur brandt. De selectie loopt van 2°C tot 8°C. Als de knop een keer wordt aangeraakt, blijft de huidige instelling LED knipperen.
• Elke keer dat de knop wordt aangeraakt, verplaatst de ingestelde temperatuur 1 positie naar rechts. De bijbehorende LED knippert even.
• Druk de instelknop in tot de vereiste temperatuur is geselecteerd. De instelling wordt vastgezet.

Koudste instelling: +2°C. Warmste instelling: +8°C.

Een gemiddelde instelling is over het algemeen het meest geschikt.

De exacte instelling moet daarom worden gekozen rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• De kamertemperatuur
• hoe vaak de deur wordt geopend
• de hoeveelheid voedsel die wordt bewaard
• de plek van het apparaat

Quick Freeze-functie

U kunt de Quick Freeze-functie inschakelen door te drukken op de Quick Freeze-knop.

Het eerste gebruik

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een nieuw apparaat te verwijderen.

Dagelijks gebruik

Verplaatsbare legrekken

De wanden van de koelkast zijn voorzien van een aantal glijbanen zodat de legrekken op de gewenste plaats gezet kunnen worden.

Het plaatsen van de deurschappen

Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes geplaatst worden.

Trek het plateau geleidelijk in de richting van de pijlen totdat het loskomt en installeer het plateau dan op een andere gewenste hoogte.

De LED die bij het symbool Quick Freeze hoort, gaat branden.

U kunt de Quick Freeze-functie uitschakelen

door te drukken op de Quick Freeze-knop.

Het Quick Freeze-indicatielampje gaat branden.

Belangrijk!

Deze functie stopt automatisch na 52 uur.

nieuw product weg te nemen. Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of schuurmiddelen. Deze beschadigen de lak.

Luchtkoeling

Met de Dynamic Air Cooling- (DAC)-ventilator wordt voedsel snel gekoeld en wordt de temperatuur in het koelvak gelijkmatiger.

1. Druk op de schakelaar (A) om de ventilator aan te zetten. Het groene lampje gaat aan.

Deze voorziening maakt snelle koeling van levensmiddelen mogelijk en zorgt voor een gelijkmatiger temperatuur in het vak.

Nuttige aanwijzingen en tips

Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.
• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, zet u de thermostaatknop op een warmere instelling om de koelkast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast
• Dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
• Plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren

Nuttige tips voor het koelen

Nuttige tips:

Onderhoud en reiniging

Let op! Voordat u welke

onderhoudshandeling dan ook verricht, de

stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat kool

waterstoffen; onderhoud en herladen mag

alleen uitgevoerd worden door bevoegde tech

nici.

Periodieke reiniging

Het apparaat moet regelmatig worden schoongemaakt:

• Maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
• Controleer de afdichtingen regelmatig en maak ze schoon om u ervan te verzekeren dat ze schoon en vrij van restjes zijn.

Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade.

Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.

Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.

Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciale daarvoor bedoelde lade(n) geplaatst worden. Citroensap kan de plastic delen van de koelkast verkleuren. Daarom wordt aangeraden om citrusvruchten in aparte bakjes te bewaren.

Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.

Flessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur.

Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet.

Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten.

Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.

Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel.

Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt. Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik de speciale reiniger, die al in het afvoergaatje zit.

De vriezer ontdooien

Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak.

Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft.

Belangrijk! Zet, ongeveer 12 uur voordat u gaat ontdooien, de temperatuurregelaar op een hogere stand, om voldoende koudereserve op te bouwen voor de onderbreking tijdens de werking.

Volg onderstaande aanwijzingen om de rijp te verwijderen:

1. Schakel het apparaat UIT.
2. Verwijder al het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg het op een koele plaats.

Let op! Raak ingevroren voedsel niet met natte handen aan. Uw handen kunnen dan aan de producten vastvriezen.

Om het ontdooiproces te versnellen kunt u een bak warm water in het vriesvak zetten. Verwijder bovendien stukken ijs die afbreken voordat het ontdooien voltooid is.

1. Na afloop van het ontdooien, de binnenkant grondig droog maken.
2. Zet het apparaat aan.
3. Zet het eerder verwijderde voedsel na twee tot drie uur terug in het vriesvak.

Belangrijk! Gebruik nooit scherpe metalen hulpmiddelen om de rijp van het rubber aan de binnenzijde te krabben, deze zou beschadigd kunnen raken.

Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen. Een temperatuurstijging tijdens het ontdooien van de ingevroren levensmiddelen kan de veilige bewaartijd verkorten.

Periode dat het apparaat niet gebruikt wordt

Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:

Trek de stekker uit het stopcontact - verwijder al het voedsel, - Ontdooi het apparaat (indien nodig) en toebehoren en maak alles schoon - laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen.

Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.

Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact halen.

Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden

verricht door een gekwalificeerd technicus of competent persoon.

Belangrijk! Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit).

Probleem	Mogelijk oorzaak	Oplossing
Het apparaat werkkt Niet. Het lampje brandt Niet.	Het apparaat is uitgeschakeld.	Schakel het apparaat in.
	De stekker zit Niet goed in het stop-contact.	Steek de stekker goed in het stop-contact.
	Het apparaat krijgt geen stroom. Er staat geen spanning op het stop-contact.	Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwalifi-ceerd elektricien.
Het lampje werkkt Niet.	Het lampje staat in stand-by.	Sluit en open de deur.
	Het lampje is stuk.	Zie 'Het lampje verrangen'.
De compressor werkkt con- tinu.	De temperatuur is Niet goed inge-steld.	Stel een hogere temperatuur in.
	De deur is Niet goed gesloten.	Zie 'De deur sluiten'.
	De deur is te vaak open gedaan.	Laat de deur nicht langer open staan danoodzakelijk.
	De temperatuur van het product is te hoog.	Laat het product afkoelen tot kamer- temperatuur voordat u het opbergt.
	De kamertemperatuur is te hoog.	Verlaag de kamertemperatuur.
Er loopt water over de ach- terkant van de koelkast.	Tijdens het automatische ontdooi-proces ontdooit de rijp tegen dechterwand.	Dit is normaal.
Er loopt water in de koel-kast.	De waterafvoer is verstopt.	Maak de waterafvoer schoon.
	Producten verhinderen het water om in de wateropvangbak te lopen.	Zorg ervoor dat de producten dechterwand Niet raken.
Er loopt water over de vloer.	De dooiwaterafvoer loopt Niet in de verdamperbak boven de compres-sor.	Maak de dooiwaterafvoer vast op de verdamperbak.
De temperatuur in het ap- paraat is te laag.	De thermostaatknop is Niet goed in-gesteld.	Stel een hogere temperatuur in.
De temperatuur in het ap- paraat is te hoog.	De thermostaatknop is Niet goed in-gesteld.	Stel een lagere temperatuur in.

Het lampje vervangen

Het apparaat is uitgerust met een LED-binnenlampje dat een lange levensduur heeft.

Alleen een onderhoudsmonteur mag de verlichting vervangen. Neem contact op met uw servicecentrum.

De deur sluiten

1. Maak de afdichtingen van de deur schoon.
2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact op met de klantenservice.

Technische gegevens

Afmetingen van de uitsparing
	Hoogte	1780 mm
	Breedte	560 mm
	Diepte	550 mm
Tijdsduur		22 h
Spanning		230-240 V
Frequentie		50 Hz

De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.

Montage

! Let op! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.

Opstelling

Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat:

Klimaat-kasse	Omgevingstemperatuur
SN	+10°C tot + 32°C
N	+16°C tot + 32°C
ST	+16°C tot + 38°C
T	+16°C tot + 43°C

Aansluiting op het elektriciteitsnet

Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.

Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien. De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden.

Dit apparaat voldoet aan de EU-richtlijnen.

Omkeerbaarheid van de deur

De deur van het apparaat gaat maar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

Maak de bovenste pen los en verwijder de afstandhouder. - Verwijder de bovenste pen en de bovenste deur.

• Draai het middelste scharnier los.

• Verwijder de onderste deur. Maak de onderste pen los.

Aan de tegenoverliggende kant:

• Monteer de onderste pen. Monteer de onderste deur. Zet het middelste scharnier vast. Monteer de bovenste deur. Zet de afstandhouder en de bovenste pen vast.

Ventilatievereisten

De luchtstroom achter het apparaat moet voldoende zijn.

Het apparaat installeren

Let op! Zorg ervoor dat het aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

Knip indien nodig de zelfklevende afdichtstrip op maat en bevestig het op het apparaat zoals aangegeven op de afbeelding.

Installeer het apparaat in de nis.

Duw het apparaat in de richting van de pijlen (1) totdat de afdekking van de opening tegen het keukenmeubel aankomt.

Duw het apparaat in de richting van de pijlen (2) tegen de kast aan de andere kant van het scharnier.

Stel het apparaat af in denis.

Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is.

De afdekking voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel correct is.

Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast aanwezig is.

Open de deur. Zet de afdekking van het onderste scharnier op de juiste plek.

Bevestig het apparaat met 4 schroeven in denis.

Verwijder het juiste onderdeel van de scharnierafdekking (E). Verwijder onderdeel DX bij een scharnier aan de rechterkant of SX bij een scharnier aan de linkerkant.

Bevestig de afdekkingen (C, D) aan de uitsteeksels en de gaten van de scharnieren. Installeer het ventilatierooster (B).

Bevestig de scharnierafdekkingen (E) op het scharnier.

Bevestig het apparaat tegen de zijkant van het keukenmeubel.

1. Draai de schroeven van onderdeel (G) los en plaats onderdeel (G) tegen het keukenmeubel.
2. Draai de schroeven van het onderdeel (G) weer vast.
3. Bevestig het onderdeel (H) aan het onderdeel (G).

Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los.

Monteer onderdeel (Ha) aan de binnenkant van het keukenmeubel.

Duw onderdeel (Hc) op onderdeel (Ha).

Zet de deur van het apparaat en de deur van het keukenmeubel open in een hoek van 90°.

Plaats het kleine vierkantje (Hb) in de geleider (Ha).

Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en markeer de gaten.

Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).

Plaats het kleine vierkantje op de geleider terug en bevestig het met de bijgeleverde schroeven.

Druk onderdeel (Hd) op onderdeel (Hb).

Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van onderdeel Hb.

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald,
• de magnetische afdichtstrip goed bevestigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur laag is (bijv. in de winter), kan de omvang van de

pakking kleiner worden. De omvang van de pakking neemt toe als de omgevingstemperatuur toeneemt.

Geluiden

Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie).

OK

SSSRRR

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK

Het milieu

Recycle de materialen met het symbool. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische

en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
