DV405ETPAGR/AC - Lave-linge séchant SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant (sèche-linge à chargement frontal)
Marque	SAMSUNG
Modèle	DV405ETPAGR/AC
Alimentation électrique	120/240 V c.a., 60 Hz, 30 A (électrique) ; gaz naturel ou propane liquide (gaz)
Puissance de chauffe	5300 W (électrique) / 22 000 BTU/h (gaz)
Pression d'eau	20 à 116 psi (137 à 800 kPa)

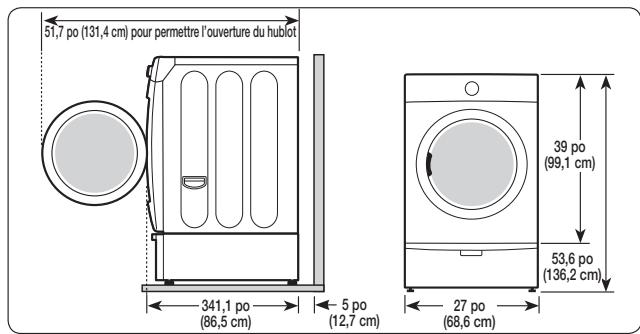

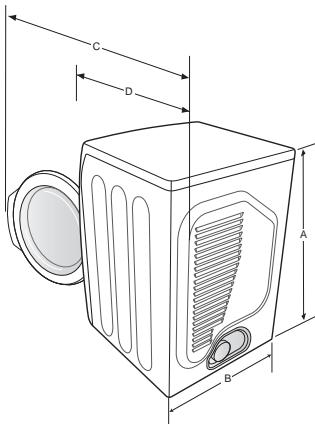

Dimensions (H x L x P)	99,1 x 68,6 x 78,9 cm (39 x 27 x 31,1 po)
Profondeur hublot ouvert à 90°	126,0 cm (49,6 po)
Poids net	56 kg (123,5 lb)
Capacité	7,4 pieds cubes (très grande capacité)
Programmes de séchage	Normal, Grand rendement, Repassage facile, Serviettes, Literie PLUS/Literie, Délicat, Laine, Stérilisation, Temps de séchage, Séchage rapide, Air froid, Rafraîchissement, Anti-froissement
Fonctions spéciales	Smart Care (diagnostic intelligent), Steam (vapeur), Sanitize (stérilisation NSF), Fuzzy Logic, Départ différé, Mon cycle, Sécurité enfant, Éclairage du tambour, Support de séchage, Hublot réversible
Options de température	Élevée, Moyenne, Moyenne-basse, Basse, Très basse
Niveaux de séchage	Très fort, Fort, Normal, Faible, Légèrement humide
Matériau du tambour	Acier inoxydable
Système d'évacuation	4 positions (arrêté, côtés gauche/droit, bas) ; conduit métallique rigide 4 po (10,16 cm)
Entretien	Nettoyage du filtre à peluches après chaque cycle ; nettoyage du conduit d'évacuation une fois par an
Sécurité	Sécurité enfant (Child Lock), arrêt automatique après 10 min d'inactivité, verrouillage hublot
Accessoires inclus	Tuyaux d'arrivée d'eau (court et long), raccord en Y, rondelle de caoutchouc
Accessoires optionnels	Socle avec tiroir de rangement (15 po/40 cm), kit de superposition (SK-5A/XAA), kit d'évacuation auxiliaire
Garantie	1 an pièces et main-d'œuvre, 2 ans pour le panneau de commandes (États-Unis/Canada)
Réparabilité	Service après-vente Samsung, pièces détachées disponibles via revendeur agréé

FOIRE AUX QUESTIONS - DV405ETPAGR/AC SAMSUNG

Que faire si le sèche-linge ne se met pas en route ?

Vérifiez que le hublot est bien fermé, que le cordon d'alimentation est branché sur une prise opérationnelle, et que le disjoncteur ou les fusibles ne sont pas déclenchés. Appuyez de nouveau sur Start/Pause après avoir fermé le hublot.

Pourquoi mon linge ne sèche-t-il pas correctement ?

Vérifiez que le filtre à peluches et le conduit d'évacuation ne sont pas obstrués. Assurez-vous que la hotte extérieure s'ouvre librement. Utilisez un conduit métallique rigide de 4 pouces. Évitez de surcharger le tambour et triez les articles légers des épais.

Comment utiliser le programme Steam (vapeur) ?

Le programme Refresh (Rafraîchissement) injecte une faible quantité de vapeur pour réduire les odeurs et le froissage. Sélectionnez ce programme pour 1 à 4 articles secs. Ne surchargez pas pour des résultats optimaux.

Que signifie le code d'erreur 'tE' affiché ?

Le code tE indique un filtre à peluches bouché ou une capacité d'aération réduite. Nettoyez le filtre et le conduit d'évacuation. Si le problème persiste, contactez le service après-vente.

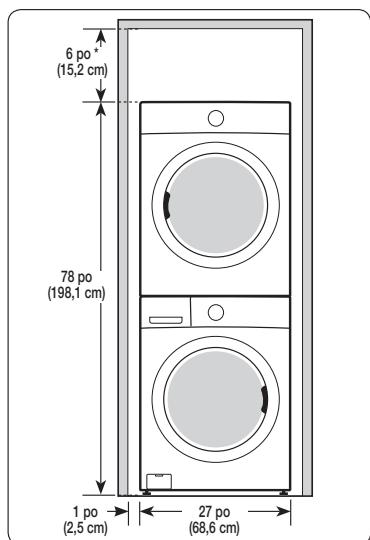

Puis-je installer le sèche-linge dans un placard ?

Oui, en respectant les dégagements minimaux : côtés 1 po (25 mm), dessus 17 po (432 mm), arrière 5 po (127 mm), avant 2 po (51 mm). Prévoyez une ouverture de ventilation d'au moins 72 po² (465 cm²) à l'avant.

Comment inverser le sens d'ouverture du hublot ?

Débranchez l'appareil. Retirez les vis de la charnière, du cadre et du dispositif de fermeture. Replacez les éléments de l'autre côté. Suivez les étapes dans la section Inversion du hublot du manuel.

Quel type de conduit d'évacuation est recommandé ?

Utilisez un conduit métallique rigide en aluminium ou acier galvanisé de 4 pouces (10,16 cm) de diamètre. Les conduits flexibles en plastique sont interdits. Scellez les joints avec du ruban adhésif, pas de vis.

Comment activer la sécurité enfant ?

Appuyez simultanément sur les boutons Time et Signal pendant 3 secondes. Le voyant Child Lock s'allume. Pour désactiver, répétez la même manipulation.

Que faire si de l'eau s'écoule par la buse au démarrage du programme Steam ?

Il s'agit de la condensation de la vapeur. Ce phénomène est normal et s'arrête après quelques minutes. Si l'écoulement persiste, vérifiez les raccordements d'eau.

Quelle est la capacité maximale de linge pour le programme Laine ?

Le programme Wool (Laine) est conçu pour une charge maximale de 1,36 kg (3 livres). Utilisez le support de séchage pour les articles délicats à température Extra Low.

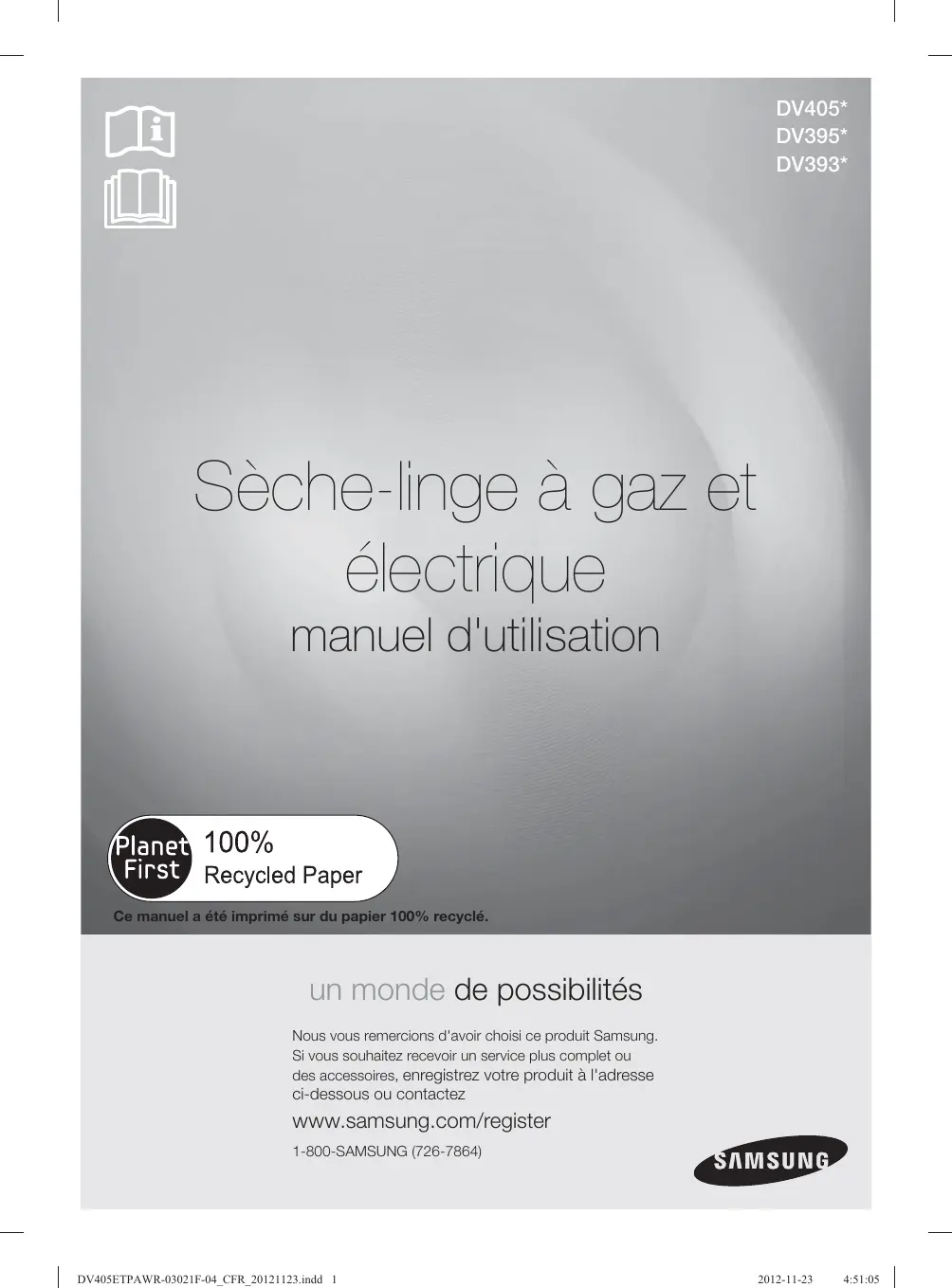

MODE D'EMPLOI DV405ETPAGR/AC SAMSUNG

Sèche-linge à gaz et électrique manuel d'utilisation

Planet First

100%

Recycled Paper

Ce manuel a été imprimé sur du papier 100% recyclé.

un monde de possibilités

Nous vous remercions d'avoir besoin ce produit Samsung.

Si vous souhaitez receiveoir un service plus complet ou

des accessoires, enregistrez votre produit à l'adresse

ci-dessous ou contactez

www.samsung.com/register

1. Très grande capacité

La très grande capacité de séchage est désormais accessible à tous! Vous pouvez désormais faire secher d'important volumes de linge en une seule fois. D'une capacité plus qu'exceptionnelle de 7,4 pieds cubes, ce séche-linge fait circuler plus d'air à travers vos vêtements les séchant plus vite et en réduisant le froissement.

2. Entretien intelligent

La fonction Samsung Smart Care, un système de surveillance des erreurs automatique, détecte et diagnostique les problèmes dus qu'ils survient et off re une solution simple et rapide.

3. Programme Steam (Vapeur)

Ce programme injecte une faible quantité de vapeur dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud. I réduit les mauvaises odeurs habituèlement difficilles à éliminer lors des lavages à l'eau et garantit également un effet anti-froissage.

NSF

Protocole NSF P154 Performance de sterilisation des seche-linge domestiques

4. Programme Sanitize (Sterilisation)

Ce programme haute température permet de stérisierer votre linge au cœur du tissu lors du cycle de séchage et d'éliminer 99,9 % des bacteriés. Ce programme est recommendé pour les vêtements, la litterie, les serviettes deatoireilette et autres articles nécessitant une stérisilisation. Ce programme est certifié par la NSF International, un organisme indépendant d'essais et d'homologation.

5. Multiples programmes de séchage et algorithme Fuzzy Logic

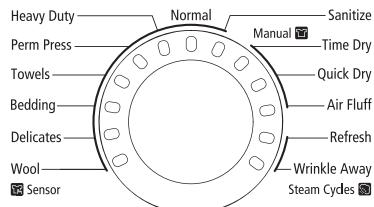

Il vous suffit de tourner la molette pour sélectionner l'un des 13 programmes automatiques de séchage, tels que les programmes Normal (Normal), Heavy duty (Grand rendement) et Towels (Serviettes); vous pouvez également laisser la commande Fuzzy Logic calculator le degré d'humidité du linge afin de définir automatiquement la durée du cycle. Le séchage n'a jamais été aussi simple qu'vec Samsung.

6. Gain de temps

Nos programmes ont eté concus pour répondre à tous vos besoin. Tous nos sèche-linge sont concus pour sécher vos vêtements rapidement... en seulement 42 minutes! Vous pouvez ainsi profiter plus librement de votre temps libre!

7. Économies d'énergie

Les sèche-linge Samsung offrent un excellent rendement énergétique. Ainsi, 1 kWh suffit à faire sécher 3,01 livres de linge. Leur grande capacité et la commande Fuzzy Logic permettent également d'économiser de l'énergie en recherchant automatiquement la façon la plus efficace possible de sécher votre linge.

8. Hublot facilement réversible

Nos sèche-linge s'intègrent partout. Vous pouvez facilement et rapidement changer le sens d'ouverture du hublot.

9. Socle avec tiroirs de rangement

Un socle de 15 pouces (env. 40~cm ) permettant de surelever le sèche-linge est disponible en option, pour un chargement et un déchargement plus facies. Un tiroir de rangement pouvant contenir un baril de lessive de 100 oz est aussi intégré.

10. Superposition (N° DE MODELE: SK-5A/XAA)

Les lave-linge et sèche-linge Samsung peuvent être superposés pour optimiser l'espace utile.

Les pieds du sèche-linge doivent être démontés pour pouvoir empiler celui-ci sur le lave-linge. Les kits de superposition sont en vente chez vous revendeur Samsung.

11. Ventilation 4 positions (modèle électrique uniquement) : DV405ETPA**)

Vou puez installer l'évacuation d'air dans l'une des quatre (4) positions suivantes : arrêté, côte gauche ou droit, bas.

2 caractéristiques

consignes de sécurité

Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations sur l'installation, l'utilisation et l'entretien de votre apparéil. Prenez le temps de le litre pour tirer pleinement profit de tous les avantages et de toutes les fonctionnalités de votre sèche-linge.

AVERTISSEMENT - Risque d'incendie

L'installation du sèche-linge doit être effectué par un technicien qualifié.
- L'installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux règlementations locales.
- N'équipez jamais un sèche-linge de conduits de ventilation en plastique flexible. Si vous utilisez un conduit en métal flexible (de type aluminium), celui-ci doit être conforme aux specifications du fabricant et adapté à une utilisation sur sèche-linge. Les matérielles flexibles utilisés dans les systèmes d'évacuation de l'air ont tendance à se plier, à s'écraser et à retenir les peluches de tissu. Ces conditions empêchent une évacuation ajustée de l'air et augmentent les risques d'incendie.
Pour réduire les risques de blessure grave ou de décès, observerz attentivement les consignes d'installation.

REMARQUES IMPORTANTES SUR LES CONSIGNES DE SECURITÉ

Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de leur responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre sèche-linge.

Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprendez pas.

SYMBOLES ET MESURES DE SECURITE IMPORTANTS

AVERTISSEMENT	Risques ou pratiques inadaptées susceptibles de cause de graves blessures ou la mort. Observe les informations fournies dans ce manuel pour réduire les risques d'accordie ou d'explosion et prévenir les dommages matériels, les blessures corporelles et mortelles. N'entreposez ni n'utilisez jamais d'essence ou d'autres produits inflammables à proximité de cet apparéil ou de tout autre apparéil.
ATTENTION	Risques ou pratiques inadaptées susceptibles de cause des blessures moins importantes ou des dommages matériels.
	NE PAS faire.
	NE PAS démonter.
	NE PAS toucher.
	Suivez scrupuleusement les consignes.
	Débrancher la prise murale.
	S'assurer que l'appareil est relié à la terre afin d'éviter tout choc électrique.
	Contacter le service d'assistance technique pour obtenir de l'aide.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

consignes de sécurité 3

consignes de sécurité

CONSIGNES IMPORTANTES DE SECURITÉ

AVERTISSEMENT : afin de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Lisez toutes les consignes de sécurité avant d'utiliser l'appareil.
2. Ne faities pas sécher de linge ayant été en contact par nettoyage, lavage ou trimpage avec de l'essence, des solvents de nettoyage à sec ou tout autre substance inflammable ou explosive ; ces produits dégagent en effet des vapeurs qui risqueraient de s'enflammier ou d'exploser.
3. N'utilisiez pas le sèche-linge pour faire sécher des vêtements compétant des traces de substances inflammables telles que de l'huile vegétale, de l'huile de cuisson, de l'huile de machine, des produits chimiques inflammables, des solvants, etc. ou des objets compétent des traces de cire ou de produits chimiques liRsquerraient de prendre feu.
4. N'entreposez ni n'utilise jamais d'essence ou d'autres produits inflammables à proximé de cet apparéil ou de tout autre apparéil.
5. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximé d'enfants.
6. Avant la mise hors service ou au rebut de l'appareil, retirez le hublot du tambour.
7. Ne tentez pas d'ouvrir l'appareil lorsque le tambour est en mouvement.
8. N'installé et n'entreposez jamais cet apparéil dans un endroit exposé aux intempéries.
9. Ne jouez pas avec les commandes internes de I'appareil.
10. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et ne tentez pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou de réparation contient des recommendations spécifiées en la matière que vous comprenze et étés en mesure d'executer.
11. N'utiliseaucenadoucissant ou produit antistatiqueautre queceux recommendsparle fabricant du produit ou de I'appareil.
12. Nettoyez le filtré avant ou après chaque utilisation.
13. Ne sélectionnez pas une température elevée pour faire secher des articles contenant du caoutchou mousse ou des matériaux dont la texture est similaire à celle du caoutchouc.
14. Évitez toute accumulation de peluches, poussières et saletés à proximé de l'orifice d'évacuation.
15. L'intérieur de l'appareil et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de maintenance qualifié.
16. Ne faites pas secher du linge ayant ete en contact avec de I'huile de cuisson. Il risquerait de s'enflammer.
17. Cet appeareil doit etre mis à la terre.Consultez les « Normes électriques » et la « Mise à la terre » dans la section installation du sèche-linge.

Avertissements de la proposition 65 de l'Etat de Californie :

la loi californienne sur l'eau potable et les substances toxiques (California Safe Drinking Water and Toxic Enforcement Act) stipule que le gouvermeur de Califormie est tenu de publier la liste des substances considérées par l'Etat de Californie comme étant cancérigènes ou à l'origine de malformations congenitales ou d'autres troubles de la reproduction et demande aux entreprises qu'elles informent leurs clients des risques éventuels d'exposition auxdites substances.

Ce produit contient une substance chimique considérée par l'État de Californie comme étant cancérigène ou à l'origine de malformations congénitales ou d'autres troubles de la reproduction. Cet apparéil peut entraîter une faible exposition à certaines des substances enumeratedes, y compris le benzène, le formaldehyde et le monoxyde de carbone.

Les apparèts à gaz peuvent entrainer une faible exposition à certaines des substances énumérées, y compris le benzène, le formaldehyde, le monoxyde de carbone et la suite, en raison d'une possible combustion incomplète du gaz naturel ou des carburantsasse pression. Afin de réduire davantage les risques d'exposition à ces substances, il convient d'installer un système de ventilation extérieur efficace.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

4_. consignes de sécurité

QUE FAIRE EN CAS D'ÉMANATION DE GAZ :

• Ne tentez pas d'allumer un apparéil électrique.
• Ne mettez pas l'appareil sous tension.
• Ne touchez àaucun interrupteur électrique.
  N'utilisez aucun téléphone dans le bâtiment.
• Faites evacuer tous les occupants de la pierce, du bathtub ou du secteur.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin. Suivez les consignes que vous receivez.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.

L'installation et l'entretien doivent être effectuels par un installateur qualifié, un réparateur agréé ou votre fournisseur de gaz.

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

Pour réduire le risque d'incendie ou d'explosion :

• Ne faites sécher aucun article ayant été précédemment en contact par nettoyage, lavage ou trempage avec de l'essence, des solvants de nettoyage à sec ou toute autre substance inflammable ou explosive. En effet, ceux-ci diffusent des vapeurs pouvant s'enflammer ou explorez. Ne placez aucun article ayant eté en contact avec un solvant ou des matières solides ou liquides inflammables dans le sèche-linge tant que toutes les traces de ces produits n' ont pas eté éliminées. De nombreux produits inflammables sont utilisés dans l'environnement domestique comme l'acétone, l'alcool dénaturé, l'essence, le kerosène, certains nettoyants menagers sous forme liquide, certains détachants, la térébenthine, les cires et les produits décapants.
• Ne faites jamais sécher à chaud les articles à base de caoutchou mousse (égardless appelé mousse de latex) ou de matériaux dont la texture ressemble à celle du caoutchouc. En effet, les matières en caoutchoum mousse peuvent, dans certaines circonstances, provoquer un incendie par combustion spontanée.

Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l'appareil. Une surveillance attentive s'impose lorsque l'appareil est utilisé à proximité d'enfants ou d'animaux domestiques.

Avant de mettre au rebut ou hors service votre sèche-linge, retirez le hublot du compartment de séchage pour éviter que des enfants ou des animaux ne se trouvent piégés à l'intérieur de l'appareil.

N'ouvre pas le sèche-linge lorsque le tambour est en mouvement.

N'installez et n'entreposez jamais cet apparéil dans un endroit exposé aux intempérières.

Ne jouez pas avec les commandes internes de l'appareil.

Ne procédez pas à la réparation, au remplacement ou à l'entretien des pieces de l'appareil sauf si le manuel d'entretien contient des recommendations spécifiques en la matière, si vous comprendez ces recommandations et si vous disposez des compétences requises pour réaliser l'opération.

N'utilise chaque adoucissant ou produit anti-statice autre que ceux dont le fabricant recommende l'usage avec le sèche-linge.

Nettoyez le filtré avant ou après chaque utilisation.

Évitez toute accumulation de peluches, poussières et saletés à proximé de l'orifice d'évacuation.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

consignes de sécurité 5

consignes de sécurité

L'intérieur du sèche-linge et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de maintenance qualifié.

Cet apparéil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. Consultez les consignes d'installation pour relier cet apparéil à la terre.

Ne you asseyez pas sur le sèche-linge.

Dans le cadre de l'amélioration constante de ses produits, Samsung se réserve le droit de modifier les specifications sans préavis. Pour plus de détails, consultez les consignes d'installation accompagnant votre produit avant de Sélectionner du mobilier, d'effectuer des découvertes ou de commencer l'installation.

Vérifiez que les poches des vêtements sont vides ; en effet, les petits objets aux bords irréguliers, tels que les pieces, les canifs, les épinges, etc. peuvent endommager votre sèchelinge.

Évitez de laver des vêtements ayant de grandes bouchles, des boutons ou d'autres accessoires en métal lourd ou massif.

Des fuites de gaz dangereuses pourraient survenir dans votre système.

Une fuite de gaz n'est pas toujours detectable à l'odeur.

C'est pourquois les fournisseurs de gaz vous recommendant d'acheter et d'insteller un détecteur de gaz conforme à la règlementation UL.

Installez-le et utilisez-le conformément aux consignes du fabricant.

N'introduisez aucun article improugné ou taché d'huile végétale ou alimentaire dans votre sechelinge. Meme une fois lavés, ces articles peuvent encoreContainir une quantité non négligible d'huile.

Toute huile résiduelle risque de s'enflammier spontanément. Le potentiel de combustion spontanée augmente lorsque les articles imbibés d'huile végétale ou alimentaire sont exposés à la chaleur. Les sources de chaleur comme votre sèche-linge peuvent chauffer ces articles, engendrant une oxydation de l'huile Cette oxydation creée elle-même de la chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent suffisamment brûlants pour s'enflammier. Entasser, empiler ou stocker ce type d'article peut empêcher la dissipation de la chaleur et être à l'origine d'un risque d'accordie.

Tout le linge imbibé d'huile végétale ou alimentaire, qu'il soit lavé ou non, peut s'avérer dangereux. Le fait de laver ces articles à l'eau chaude avec une dose supplémentaire de dessive réduit ce risque, sans pour autant le supprimer. Utilisez toujours le programme de refroidissement Cool Down, afin de réduire leur température. Ne retirez jamais ces articles du seche-linge lorsqu'ils sont chauds ; de même, n'interrompez pas le programme de séchage tant que le cycle Cool Down n'est pas terminé. N'entassez et n'empiledz pas ces articles lorsqu'ils sont chauds.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

6_consignes de sécurité

table des matières

INSTALLATION DU SÉCHE-LINGE

8 Conditions d'installation

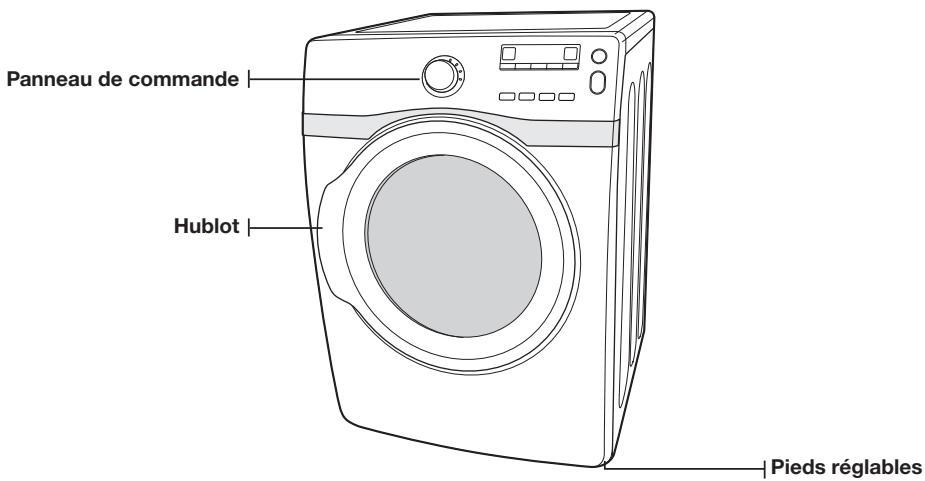

8 Exterieur du sèche-linge

9 Conditions requises en matière de conduits

10 Remarque importante pour l'installateur

10 Choix de l'emplacement d'installation

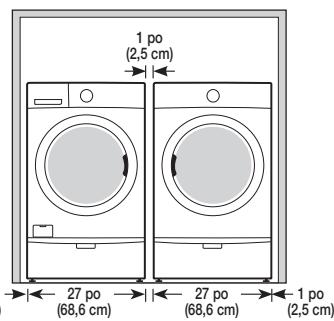

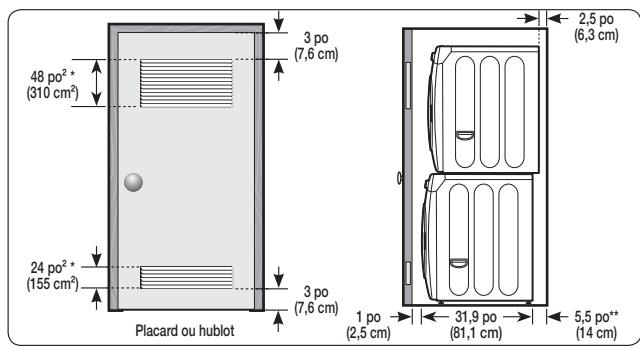

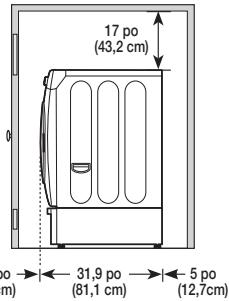

11 Encastrement dans une niche ou installation dans un placard

13 Installation en mobile home

13 Évacuation

14 Systemes fonctionnant au gaz

15 Normes électriques

15 Mise à la terre

16 Raccordement electrique

17 Pièces de rechange et accessoires

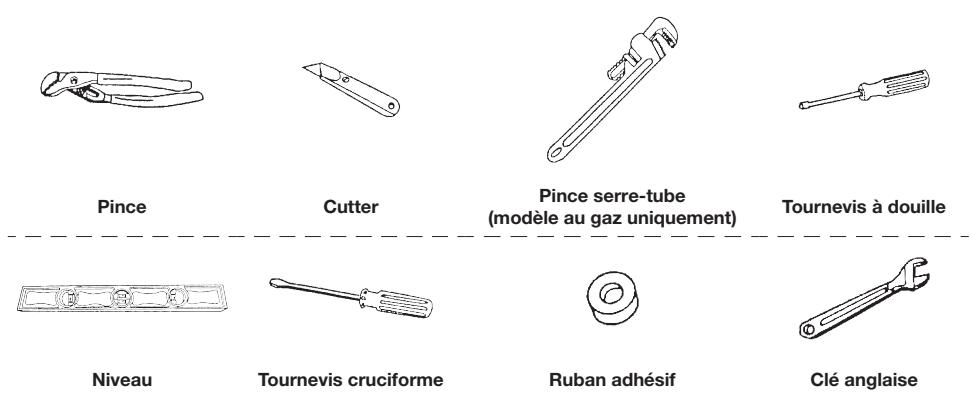

17 Outils requis pour l'installation

18 Installation: procedure générale

21 Lieste de contrôle final pour l'installation

22 Conseils pour l'évacuation du sèche-linge

23 Inversion du hublot

24 Raccordement du tuyau d'arrivee d'eau

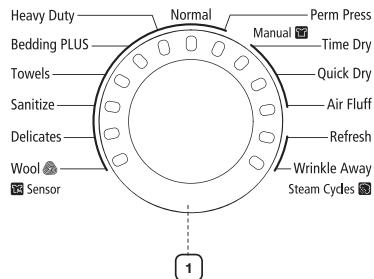

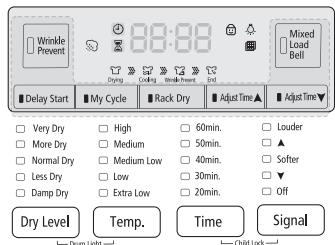

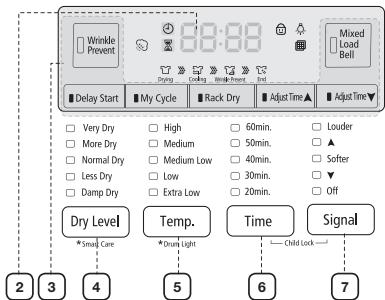

26 Présentation du panneau de commandes
28 Sécurité infant
29 Eclairage du tambour
29 Départ différé
29 Mon cycle
30 Entretien intelligent

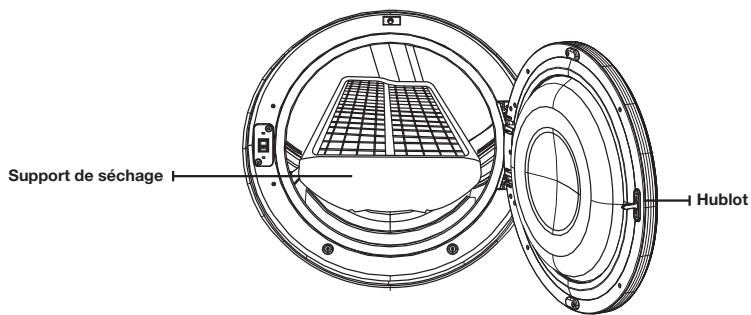

31 Support de séchage

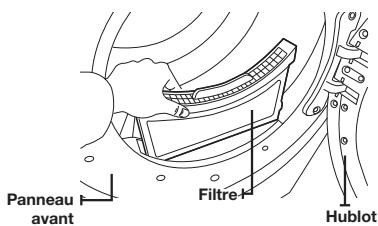

32 Nettoyage du filtré à peluches
32 Chargement du sèche-linge
32 Mise en marche

INSTRUCTIONS ET CONSEILS D'UTILISATION

33 Panneau de commandes
33 Tambour
33 Tambour en acier inoxydable
33 Exterieur du sèche-linge
33 Systeme d'évacuation du sèche-linge

ENTRETIEN ET NETTOYAGE

34 Conseils d'entretien du linge

CONSEILS D'ENTRETIEN DU LINGE

DéPANNAGE

ANNEXE

35 Vérifiez les points suivants si vous sèchelinge...
36 Codes d'erreur

37 Tableau des symboles textiles
38 Protection de l'environnement
38 Déclaration de conformité
38 Caracteristiques techniques
39 Tableau des programmes

installation du seche-linge

Laissez un professionnel installer correctement votre sèche-linge. Si vous contactez le service après cette suite à une installation, des réglages ou un branchement mal exécutés, la responsabilité relève de l'installateur. Si c'est vous qui ont installé le sèche-linge, la responsabilité vous incombe.

Vérifiez que vous disposez de tous les éléments requis pour installer correctement l'appareil, comme suit.

1. Une PRISE ÉLECTRIQUE AVEC MISE A LA TERRE. Voir Normes électriques.
2. Un CORDON D'ALIMENTATION pour sèche-linge électrique (à l'exception du Canada).
3. Des CONDUITES DE GAZ (s'il s'agit d'un sèche-linge au gaz) conformes aux réglementations locales et nationales.
4. Un SYSTÉME D'ÉVACUATION, en métal rigide ou en métal flexible avec parois rigides.

Reportez-vous à la section Conditions requises en matière d'évacuation en pages 8 à 10.

EXTÉRIEUR DU SÉCHE-LINGE

ACCESSIONS FOURNIS

Raccord en Y
Tuyau d'arrivée d'eau court

Rondelle de caoutchouc
Tuyau d'arrivée d'eau long

8 installation du sèche-linge

CONDITIONS REQUISES EN MATIÈRE DE CONDUITS

Utilisez un conduit en aluminium ou en acier galvanisé rigide d'un diamètre de 4 pouces (10,2 cm).
N'tutilise pas de conduit plus petit.
- Les conduits dont le diamètre est supérieur à 4 pouces (10,2 cm) peuvent favoriser l'accumulation de peluches. Retirez régulièrement les peluches accumulées.
- Si vous devez utiliser un conduit métallique flexible, optez pour un conduit aux parois rigides. N'utilISZ pas de conduit flexible aux parois fines. En effet, un conduit métallique flexible se boucherait rapidement en cas de torsion trop forte.
- N'installez aucun conduit flexible à l'intérieur de murs, de plafonds ou d'autres espaces masqués.
Utilisez uniquement un tuyau métallique rigide ou flexible pour l'évacuation.
- Faites en sorte que le conduit d'évacuation reste aussi droit et soit aussi court que possible.
Fixez les joints a l'aide d'un ruban adhesif. N'utilise pas de vis.
L'ÉVACUATION DU SÉCHE-LINGE NE DOIT PAS PASSER PAR UN MUR, UN PLAFOND, UN VIDE SANITAIRE OU UN ESPACE CACHÉ D'UN BâtIMENT, UN CONDUIT D'ÉVACUATION DE GAZ OU TOUT AUTRE CONDUIT OU CHEMINÉE STANDARD. CAR LES PELUCHES EXPULSES PAR LE SÉCHE-LINGE PEUVENT PRÉSENTER UN RISQUE D'INCENDIE.
N'utilise pas de conduits flexibles en plastique. Un conduit flexible en plastique peut s'entortiller, se détendre, être transpercé, réduire le flux d'air, rallonger les temps de séchage et affecter le fonctionnement du sèche-linge.
- Des systèmes d'évacuation dépassant la longueur recommende peuvent induire des temps de séchage plus longs et affecter le fonctionnement de l'appareil. En outre, des peluches peuvent s'y accumulator.
Le conduit d'évacuation doit se terminer par une hotte équipée d'un registre mobile, pour éviter les refoulements et bloquer l'accès aux petits animaux. N'utilise jamais de hotte équipée d'un registre magnétique.
- Un espace de 12 pouces (30,5 cm) minimum doit séparer le bas de la hotte du sol ou de toute autre obstacle. L'ouverture de la hotte doit se faire vers le bas.
N'installez jamais de filtrer sur la sortie d'évacuation.
Pour éviter les depôts de peluches, n'installez pas directement l'évacuation du sèche-linge dans une fenêtre. L'évacuation ne doit pas se faire sous une maison ou un porche.
Si le systeme d'évacuation doit traverser une zone non chauffée, le conduit doit être isolé et légarement incliné vers le bas en direction de la hotte pour réduire la condensation et l'accumulation de peluches.
- Inspectez et nettoyez l'intérieur du système d'évacuation au moins une fois par an. Débranche le cordon d'alimentation avant de procéder au nettoyage.
- Vérifiez féquèment que le registre de la hotte s'ouvre et se férme sans problème.
Effectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque : si les vêtements ne sèchent pas, vérifie que les conduits ne sont pas obstrués.

	SÉCHE-LINGE ÉLECTRIQUE ET À GAZ
	Type de bouche d'évacuation
	Recommendé		À n'utiliser que pour les installations temporaires
	10,16 cm		2,5" (6,35 cm)
N° de coudes à 90°	Rigide	Métallique flexible*	Rigide	Métallique flexible*
0	24,4 m (80 pieds)	12,4 m (41 pieds)	22,6 m (74 pieds)	10,1 m (33 pieds)
1	20,7 m (68 pieds)	11,2 m (37 pieds)	18,9 m (62 pieds)	8,8 m (29 pieds)
2	17,4 m (57 pieds)	10,1 m (33 pieds)	15,5 m (51 pieds)	7,6 m (25 pieds)
3	14,3 m (47 pieds)	9 m (29 pieds)	12,5 m (41 pieds)	6,5 m (21 pieds)

• N'utilisez pas de conduits flexibles non métalliques.

installation du seche-linge

Si un nouveau sèche-linge est relié à un système d'évacuation existant, vous doivent voir à ce que :

• Le système d'évacuation soit conforme aux réglementations locales, régionales et nationales.
• Aucun conduit flexible en plastique ne soit utilisé.
• Le conduit existant soit contrôle et les peluches accumulées à l'intérieur retirees.
  Le conduit ne doit être ni entortillé ni écrase.
  Le registre de la hotte s'ouvre et se ferme sans probleme.

La pression statique dans un système d'évacuation doit être inférieure à 0 ou ne doit pas dépasser 0,06 bar.

Vouss pouvez la mesurer lorsque le sèche-linge est en marche à l'aide d'un manomètre, au point de connexion entre le conduit d'évacuation et le sèche-linge. Vous devez utiliser un réglage à froid. Le tambour du sèche-linge doit être vide et le filtre à peluches propre.

REMARQUE IMPORTANTE POUR L'INSTALLATEUR

Lisez attentivement les instructions suivantes avant d'installer le sèche-linge. Conservez soignement ces consignes afin de pouvoir vous y reporter ultérieurement.

RETIREZ LE HUBLOT DES APPAREILS MIS AU REBUT POUR ÉVITER QU'UN ENFANT NE S'ASPHYXIE.

CHOIX DE L'EMPLACEMENT D'INSTALLATION

Le sèche-linge doit être installé dans un endroit suffisamment spacieux, tant à l'avant pour permettre de charger l'appareil, qu'à l'arrête pour le système d'évacuation. Ce sèche-linge est équipé en usine pour une évacuation arrêté. Si vous préférez une évacuation par le bas, la gauche ou la droite, utilisez le kit d'évacuation auxiliaire. Les instructions sont fournies avec le kit. Il est important de veiller à ce que la piece soit suffisamment aérée. Vous devez donc installer le sèche-linge dans unepiece correctement ventilée. Sur les sèche-linge à gaz, respectez un dégagement ajust - comme indiqué sur la plaque signalétique - afin de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge. VOUS NE DEVEZ NI INSTALLER NI STOCKER LE SÉCHE-LINGE DANS UN ENDROIT OÜ IL POURRAIT ÉTRE EN CONTACT AVEC DE L'EAU ET/OU EXPOSE AUX INTEMPÉRIES. N'ENTREPOSEZ PAS DE MATERIALS COMBUSTIBLES (EX.: ESSENCE, GAZ ET LIQUIDES INFLAMMBABLES, ETC.) DANS LA même PIECE QUE LE SÉCHE-LINGE. UN SÉCHE-LINGE PRODUIT DES PELUCHES COMBUSTIBLES. ÉVITEZ DONC TOUTE ACCUMULATION DE PELUCHES AUTOUR DE L'APPAREIL.

ENCASTREMENT DANS UNE NICHE OU INSTALLATION DANS UN PLACARD

DEGAGEMENTS MINIMAUX POUR INSTALLATION ENCASTRÈE :

Sur les cotes - 1 po / 25 mm

Sur le dessus - 17 po / 432 mm

Arrière - 5 po / 127 mm

À l'avant - 2 po / 51 mm

Si le lave-linge et le sèche-linge sont installés ensemble, prévoyez un dégagement d'au moins 72 po^2 (465 cm²) à l'avant du placard.

A

B

A. Encastrement dans une niche
B. Vue latérale du placard ou de l'espace réduit

installation du seche-linge

Avec un socle ou un kit de superposition facultatif

Dimensions requises pour l'installation avec socle

Dimensions requises pour l'installation avec kit de superposition

• Espace obligatoire
  ** Le coude d'évacuation externe nécessite un espace supplémentaire.

12 installation du sèche-linge

INSTALLATION EN MOBILE HOME

Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur les normes de sécurité et de construction de bien manufactured, titre 24 CFR, partie 3280 (ancienne norme fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie 280), 1975) pour les États-Unis ou les normes CSA Z240 pour le Canada.

Lorsque you installez le sèche-linge dans un mobile home, il doit être fixé au sol.

Installez-le dans un endroit correctement aéré.

Un espace dégagé minimum de 72 po^2 (465 cm²) est requis.

Appelez le 1-800-SAMSUNG (726-7864) si vous souhaitez faire l'acquisition du kit de fixation au sol.

Toutes les installations en mobile home doivent disposer d'une évacuation vers l'extérieur, l'extrémité du conduit d'évacuation étant correctement fixée à la structure du mobile home à l'aide d'accessoires ne supportant pas la combustion.

Le conduit d'évacuation ne doit pas déboucher sous le mobile home.

Voir la section Évacuation pour obtenir plus d'informations.

ÉVACUATION

L'évacuation du sèche-linge ne doit pas être reliée à un conduit de cheminée, un mur, un plafond, un grenier, un espace mansardé ou exigu d'un bâtiment.

L'évacuation du sèche-linge vers l'extérieur évite le refoulement d'air humide et de peluches dans lapiece.

Aux États-Unis :

• Tous les sèche-linge doivent être dotés d'une évacuation vers l'extérieur.
  Le diametre du conduit d'évacuation doit être de 4 po (10,16 cm).
• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Duct, sujet 2158A (norme relative aux conduits d'évacuation des sèche-linge).
• Consultez les « Conditions requises en matière de conduits » dans la section installation du sèche-linge pour la longueur maximale de conduit et le nombre de courbures.
• La longueur totale du conduit en métal flexible ne doit pas dépasser 2,4m (8 pieds).
• Le conduit ne doit pas etre assemblé à l'aide de vis ou autres types d'attache pénétrant à l'intérieur du conduit et pouvant entraîner l'accumulation de peluches.

Au Canada :

• Tous les sèche-linge doivent être dotés d'une évacuation vers l'extérieur.
  Le diametre du conduit d'évacuation doit être de 4 po (10,2cm)
• Utilisé uniquement des conduits flexibles de type aluminium, tels que spécifiés par le fabricant, le cas échéant.
• Consultez les « Conditions requises en matière de conduits » dans la section installation du sèche-linge pour la longueur maximale de conduit et le nombre de courbures.
• La longueur totale du conduit en métal flexible ne doit pas dépasser 2,4m (8 pieds).
• Le conduit ne doit pas etre assemblé à l'aide de vis ou autres types d'attache pénétrant à l'intérieur du conduit et pouvant entraîner l'accumulation de peluches.

Hors des États-Unis et du Canada :

Référez-vous aux réglementations locales.

L'évacuation du sèche-linge doit se faire vers l'extérieur afin de réduire les risques d'incendie si l'appareil est installé dans une niche ou un placard.

N'UTILISEZ JAMAIS DE CONDUIT FLEXIBLE EN PLASTIQUE OU NON METALLIQUE. Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les par du matériel métallique.

Utilisez uniquement des conduits d'évacuation métalliques et non inflammables pour assurer le confinement de l'air d'évacuation, de la chaleur et des peluches.

installation du seche-linge

SYSTEMES FONCTIONNANT AU GAZ

Utilisez uniquement du gaz naturel ou du propane liquide (PL).

L'INSTALLATION DOIT ÉTRE CONFORME AUX RÉGEMENTATIONS LOCALES EN VIGUEUR OU, EN L'ABSENCE DE DISPOSITIONS SPECIFIQUES, À LA RÉGEMENTATION NATIONALE SUR LE GAZ COMBUSTIBLE ANSI/Z223,1 (NATIONAL FUEL GAS CODE), DERNIÈRE RÉVISION (POUR LES ETATS-UNIS) OU AUX DISPOSITIONS D'INSTALLATION CAN/CGA-B149 (POUR LE CANADA).

Les sèche-linge à gaz sont équipés d'un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si vous envisagez d'utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifié doit le convertir pour garantir la fiabilité et la sécurité des performances.

Une conduite d'alimentation en gaz de 1/2 (1,27 cm) est recommendée ; elle doit être réduite pour la connexion à la conduite de gaz de 3/8 (1 cm) de votre sèche-linge. La réglementation nationale sur le gaz combustible impose qu'un robinet de fermeture manuelle du gaz, accessible et agrée, soit installé à moins de 6 du sèche-linge.

Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 18 pouces (46 cm) au-dessus du sol.

En outre, une prise enchise N.P.T. (National Pipe Thread) de 1/8 (0,3 cm), permettant le branchement d'une jauge de test, doit être installée immédiatement en amont de la connexion d'alimentation en gaz du sèche-linge.

Votre sèche-linge doit être déconnecté du circuit d'alimentation en gaz à chaque test de pression du système.

NE réutilisez JAMAIS d'anciennes conduites de gaz métalliques flexibles. Toutte conduite de gaz flexible doit être certifiée par l'American Gas Association - U.S.A. Gas (CGA au Canada).

• Les raccords de conduite utilisés doivent être résistantes à l'action de tout gaz de petrole liquéfié.
• La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.

ALLUMAGE DU GAZ - Le sèche-linge utilise un système d'allumage automatique pour le brûleur.

Il n'existe pas de pilote de combustion constante.

Instructions d'installation - Commonwealth du Massachusetts

Votre sèche-linge doit être installé par un plombier ou un installer de gaz agréé. Un robinet de gaz manuel à poignée, dit en « T», doit être installé sur la conduite d'alimentation en gaz de votre sèche-linge. Si vous utilisez un connecteur gaz flexible pour installer votre sèche-linge, celui-ci doit mesurer au moins 90 cm (36") de long.

• Des fuites de gaz peuvent survenir dans votre système, créé une situation dangereuse.

• Une fuite de gaz n'est pas toujours détectable à l'odeur.

• C'est pourquoi les fournisseurs de gaz vous recommendant d'acheter et d'installer un détecteur de gaz conforme à la règlementation UL.
• Installez-le et utilisez-le conformément aux consignes du fabricant.

14 installation du sèche-linge

NORMES ÉLECTRIQUES

Le schéma de câblage est situé à l'arrière du sèche-linge.

• Un branchement incorrect du conducteur de mise à la terre peut représenter un risque de surtension électrique.

Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la mise à la terre de l'appareil. Ne modifie pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise adequate.

Pour prévenir tout risque d'incendie, d'électrocution ou de blessure, l'intégrality du cablage et des mises à la terre doit être réalisée conformément aux règlementations locales ou, en l'absence de ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA的最后一 révision n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l'électricité CSA C22,1 (dernières révisions) et aux règlementations locales. Il relève de votre responsabilité de fournir des services électriques adaptés à votre sèche-linge.
- Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/ Z2231, dernière révision (pour les États-Unis), ou aux dispositions d'installation CAN/CGA (B149) dernière révision (pour le Canada), ainsi qu'aux réglementations et ordonnances locales en vigueur.

MISEÀ LA TERRE

Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque de chic électrique en fournissant un circuit de fuite au courant électrique.

Modèles au gaz

AVENTISSEMENT

Votre sèche-linge est doté d'un cordon équipé d'un conducteur de mise à la terre et d'une prise de terre.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifies pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise ajustée.

NE RELIEZ JAMAIS UN FIL DE TERRE À UNE CANALISATION EN PLASTIQUE, UNE CONDUITE DE GAZ OU UNE CANALISATION D'EAU CHAUBE.

Modèles électriques

Votre sèche-linge est doté d'un cordon équipé d'un conducteur de mise à la terre et d'une prise de terre, vendu

separation.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifies pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise secteur, demandez à un électricien qualifié d'installer une prise ajustée.

Si vous n'utilise pas de cordon d'alimentation et que le sèche-linge électrique doit être branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un conducteur de mise à la terre aux conducteurs du circuit et à la borne ou au fil de terre de l'appareil.

installation du seche-linge

RACCORDEMENT ÉLECTRIQUE

Avant toute mise en marche ou test, observe les consignes de mise à la terre représentées dans la section Mise à la terre.

Nous vous recommendons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct. N'UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Modèles au gaz : États-Unis et Canada

Vou des de 15 A.

Modèles électriques : États-Unis uniquement

Aux États-Unis, la plupart des sèche-linge requièrent une alimentation en 120/240 V c.a., 60 Hz, Vous trouvrez les specifications électriques sur l'étiquette située derrière le hublot. Un disjoncteur ou fusible de 30 A est requis de chaque côté de la ligne.

• Si vous utilisez un cordon d'alimentation, branchez ce dernier sur une prise 30 A.
• Le cordon d'alimentation n'est PAS fourni avec les sèche-linge version électrique aux États-Unis.

Risque d'électrocution :

Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électriche à l'aide d'un kit de cordon d'alimentation neuf, portant une mention de compatibilité avec les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de 120/240 V, 30 A à partir d'un cordon doté de trois conducteurs en cuivre N^10 et terminé par des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevantes ou des conducteurs étamés.

• Ne réutilise pas le cordon d'alimentation d'un sèche-linge usage. Le câblage électricque du cordon d'alimentation doit être raccordé au niveau du boîtier électricque du sèche-linge au moyen d'un réducteur de tension homologué UL.
• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations de circuit, (2) les mobil homes, (3) les vehicules de camping et (4) les zones où les réglementations locales interdisent ce type de mise à la terre. Dans ces cas-là, utilisez une fiche quadripolaire pour une prise 4 fils, de type NEMA 14-30R.

Modèles électriques : Canada uniquement

• Vous doivent utiliser une alimentation électricque de 120/140 V c.a., 60 Hz, et un disjoncteur ou fusible de 30 A aux deux extrémites de la ligne.
• Tous les modèles canadiens sont livrés avec un cordon d'alimentation intégré. Vous nevez branchier le cordon d'alimentation sur une prise 30 A.

Il est interdit de convertir un sèche-linge en 208 V au Canada.

PIÉCES DE RECHANGE ET ACCESSOIRES

Si vous avez besoin de pieces de rechange ou d'accessoires pour votre sèche-linge, contactez votre revendeur ou le centre d'assistance clientèle de SAMSUNG au 1-800-SAMSUNG (726-7864).

OUTILS REQUIS POUR L'INSTALLATION

Regroupez et vérifie les pieces et outils requis avant de commencer l'installation. Lisez et respectez les instructions fournies avec les outils repertoriés ici.

Outils et pieces

installation du seche-linge

INSTALLATION:PROCEDURE GENÉRALE

Pour une installation optimale, nous vous recommendons de faire appel à un installeréur qualifié.

Lisez intégralement les consignes avant de commencer l'installation.

Pour installer le sèche-linge, suivez les étapes ci-dessous :

1. Installez votre sèche-linge à l'emplacement approprié. Vous pouvez par exemple installer le sèche-linge et le lava-linge côte à côte.

Posez deux des plateaux en carton sur le sol pour déplacer le sèche-linge plus facilement. Inclinez le sèche-linge sur le côté pour le poser sur les deux plateaux. Faites glisser le sèche-linge jusqu'à l'endetroit où vous pouze l'instructor. Replacez le sèche-linge à la verticale. Veillez à laisser un espace suffisant autour de l'appareil afin notamment de pouvoir relier le cordon d'alimentation.

1. Si vous doivent changier le sens d'ouverture du hublot, reportez-vous à la section Inversion du hublot. Une fois l'ouverture du hublot modifiée, revenez à l'étape 3 ci-dessous.

2. Consultez la section Évacuation avant d'installer le système d'évacuation. Relief le séche-linge et la hotte aux conduites. L'extrémité série des sections du conduit doit être orientée vers l'extérieur. N'utilise PAS de vis métallique pour assembler les conduits. Les joints doivent être maintainus par du ruban adhésif. N'utilise jamais de conduit d'évacuation flexible en plastique.

Conseil pour une installation étanche : installez une section du système d'évacuation sur votre sèchelinge, avant la mise en place définitive. Servez-vous de ruban adhésiçif pour maintainir cette section en place sur le sèche-linge, mais voirlez à ne pas couvir les événces de ventilation situés à l'arrêté du sèche-linge.

1. Si vous disposez du modele electrique, passez à l'etape 6. Si vous disposez du modele à gaz, passez à l'etape suivante.
2. Consultez la section Systèmes fonctionnant au gaz, puis suive les étapes ci-dessous.

a. Retirez le capuchon de protection du filet au pas du gaz.
b. Appliquez sur tous les raccords filétés un matériel de joint d'étanchéité pour canalisation ou une bande de Teflon sur 1 tour 1/2.

Le matériel de joint d'étanchéité utilisé doit être résistant à l'action des gaz de petrole liquifié.

c. Branchez l'alimentation en gaz sur votre sèche-linge. Un raccord supplémentaire est requis pour relier l'extrémité filéee femelle 3 / 4'' (1,9 cm) du raccord flexible à l'extrémité filéee male de 3 / 8'' (1 cm) du sèche-linge.
d. Serrez fermement les raccords de la conduite de gaz.
e. Ouvrez l'arrivee du gaz. Confirmez I'absence de fuite de gaz au niveau des raccords, a I'aide d'une solution savonneuse. Si des bulles apparaissent, resserrez les raccords et recommenciez le test. N'utilise JAMAIS de flamme nue pour rechercher les fuites de gaz.
f. Passez à l'étépe 6 en page suivante

18 installation du sèche-linge

1. Consultez la section Normes électriques, puis suivez les consignes sur les branchements à 3 fils (Étape 7) ou à 4 fils (Étape 8) ci-dessous.

2. Consignes sur les branchements à trois fils :

A. Connecteur de terre externe
B. Fil de terre neutre (vert/jaune)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E Reducteur de tension 3 / 4 (1,9 cm) homologué UL

1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon d'alimentation à la borne à vis argentée centrale du bornier. Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
4. Serrez les vis de décharge de tension.
5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrêté du séchelinge.
   Maintenez le cache en place à l'aide d'une vis.

AVERTISSEMENT

Lors de la conversion d'un système électrique à 4 fils en système électrique à 3 fils, le conducteur de terre doit être rebranché sur le support du bornier, pourmettre le chassin du sèche-linge à la terre sur le conducteur neutre.

Nous vous recommendons d'utiliser des cosses à anneau. Si vous utilisez des cosses à barrette, veillez à ce qu'elles soient parfaitement mise en place.

1. Consignes sur les branchements à quatre fils :

A. Connecteur de terre externe
B. Fil vert ou en cuivre nu du cordon d'alimentation
C. Réducteur de tension 34 (1,9 cm) homologué UL
D. Vis centrale argenteedu bornier
E Fil de terre neutre (vert/jaune)
F. Fil neutre (blanc ou central)

1. Retirez la vis du connecteur de terre externe.
2. Reliez le fil de terre (vert ou sans habillage) du cordon d'alimentation au connecteur à vis de terre externe. Pour brancher B (fil vert ou en cuivre dénudé du cordon d'alimentation) à la borne neutré sans l'assembler à A (mise à la terre du chassin), contactez un technicien de maintenance.
3. Desserrez ou retirez la vis centrale du bornier.
4. Branchez le fil neutre (blanc ou central) du cordon d'alimentation et le fil de terre de l'appareil (vert à rayures jaunes) sous la vis centrale du bornier.
5. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
6. Serrez les vis de décharge de tension.
7. Insérez la languette du cache du bornier dans la fente située sur le panneau arrêté du sèchelinge.
   Maintenez le cache en place à l'aide d'une vis.

Nous vous recommendons d'utiliser des cosses à anneau. Si vous utilisez des cosses à barrette, veillez à ce qu'elles soient parfaitement mise en place.

installation du seche-linge

MODELES POUR LES ETATS-UNIS :

Risque d'électrocution :

Tous les modèles destinés aux États-Unis sont conçus pour un BRANCHEMENT À 3 FILS. Le châssis du séche-linge est relié à la terre par un conducteur neutre au niveau du bornier. Un BRANCHEMENT À 4 FILS est requis dans les cas suivants : nouvelles constructions, habitations rénovées, mobil homes, réglementations locales n'autorisant pas la mise à la terre via le conducteur neutre. Si vous utilisez un système à 4 fps, vous ne pouvez pasmettre le châssis du séche-linge à la terre via le conducteur neutre au niveau du bornier. Consultez les instructions suivantes pour plus d'informations sur les BRANCHEMENTS À 3 et 4 FILS.

Retirez le cache du bornier. Introduisez le cordon d'alimentation équipé d'un réducteur de tension homologué UL par l'orifice découvert dans le panneau à proximé du bornier.

Voudevez impereativementutiliserun réducteur de tension.Ne desserrez pas les écrousdéja fixés au bornier.Assurez-vous qu'ils sont bien serrés-utilisiez une douille longue de 3 / 8" (1cm).

1. Raccordez le tuyau d'arrivée d'eau. Pour connaître les consignes, reportez-vous à la section Raccordement du tuyau d'arrivée d'eau en page.
2. Pour pouvoir offrir des performances optimales, le sèche-linge doit être parfaitement de niveau. Pourmettre le sèche-linge à niveau, suivez les étapes ci-dessous :

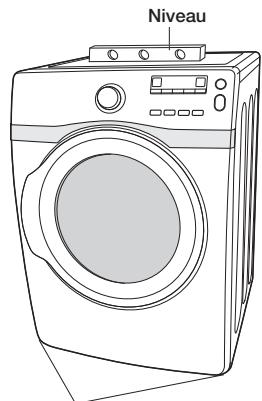

a. Assurez-vous que le sèche-linge est à niveau de droite à gauche et de l'avant à l'arrière à l'aide d'un niveau.
b. Si l'appareil n'est pas à niveau, réglez les pieds. Tourner les pieds dans le sens anti-horaire permet de les faire remonter. Les faire tourner dans le sens horaire permet de les allonger.

Pour positionner le sèche-linge à la même hauteur que le lave-linge, rétractez entièrement les pieds en les faisant tourner dans le sens anti-horaire puis desserrez-les dans le sens horsaire. Une fois que le sèche-linge est au même niveau que le lave-linge, suivez les consignes ci-dessus pourmettre à niveau le sèche-linge.

Pieds réglables

Ajustez les pieds uniquement pour atteindre le niveau requis. Si vous étendez les pieds plus que nécessaire, les vibrations seront plus importantes.

1. Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation et électricité ont été correctement effectuels. Branchez le seche-linge et vérifie qu'il fonctionne correctement en vous servant de la liste de contrôle ci-dessous.
2. MODELES AU GAZ UNIQUEMENT :

Il est possible que le brûleur ne s'allume pas immédiatement si de l'air estprésent dans la conduite de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s'allume pas dans un décali de 5 minutes, éteignez le séche-linge et attendez pendant 5 minutes. Assurez-vous que le robinet d'alimentation en gaz du séche-linge est ouvert. Pour vérifier l'allumage du gaz, contrôle l'émission de chaleur au niveau de l'évacuation.

20 installation du sèche-linge

LISTE DE CONTRÔLÉ FINAL POUR L'INSTALLATION

Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
Les conduites d'évacuation sont installées et les joints maintainus par du ruban adhésif.
Nous avons choisi un système d'évacuation en métal rigide ou flexible et non des flexibles plastique.
Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
Pour les modèles à gaz : l'arrivée de gaz est ouverte et aucune fuite de gaz n'est détectée.
□ Allumez votre sèche-linge pour vérifier qu'il fonctionne correctement, puis éteignez-le.

installation du seche-linge

CONSEILS POUR L'ÉVACUATION DU SÉCHE-LINGE

Les conduits en plastique ou non métalliques représentent un danger potentiel d'incendie.

1. Assurez-vous que le sèche-linge a été installé de manière à ce que l'évacuation de l'air se fasse sans problème.

1. Utilisez un conduit d'évacuation métallique rigide de 4". Scellez tous les joints à l'aide d'un ruban adhésif, y compris au niveau du sèche-linge. N'utilisez jamais de vis, qui entraînant l'accumulation de peluches.

1. Faites en sorte que les conduits soient aussi droi.ts que possible.

1. Nettoyez tous les ancients conduits avant d'installer votre nouveau sèche-linge.
   Vérifie que le clapet d'air s'ouvre et se ferme sans problème.
   Inspectez et nettoyez le système d'évacuation une fois par an.

Ne laissez pas un système d'évacuation de mauvaise qualité ralentir le séchage. Évitez les situations suivantes :

1. Utilisation d'un système d'évacuation de mauvaise qualité.
2. Utilisation d'un conduit flexible en plastique, aux parois fines ou non métallique.
3. Utilisation de conduits inutillement longs, dotés de nombreux coudes.
4. Utilisation de conduits et d'events bouchés ou écrasés.

INVERSION DU HUBLOT

1. Débranchez le cordon d'alimentation. 2. Retireez les deux vis de la charmière du hublot. 3. Soulevez le hublot et retirez-le du sèche-linge.		8. Réengagelez les vis dans les autres trous.
4. Retirrez une vis de l'avant du cadre		9. Réengagelez la vis (étape 4) à l'avant du cadre
5. Retirrez les deux vis sur le côte opposé de la charmière du hublot.		10. Placez le hublot de l'autre côte et refixez-le sur le sèche-linge.
6. Retirrez les deux vis du dispositif de fermeture.		11. Remontez le dispositif de fermeture.
7. Retirrez une vis de la charmière du hublot.		12. Replacez les vis dans les troughs restants.

installation du seche-linge

RACCORDEMENT DU TUYAU D'ARRIVÉE D'EAU

Méthode 1 : avec un raccord en Y et un tuyau long

Le sèche-linge doit être connecté au robinet d'eau froide à l'aide d'un tuyau d'arrivée neuf.

N'utilisez jamais de tuyaux usages.

1. Fermez le robinet.
2. Si le tuyau d'eau du lave-linge est raccordé au robinet d'eau froide, débranchez-le.
3. Si l'espace libre est suffisant, branchez l'extrémité fémelle en laiton du raccord en Y au robinet d'eau froide. Serrez fermement à la main.
4. Branchez la partie droite du tuyau long sur le raccord en Y. Vissez le raccord à la main jusqu'à ce qu'il soit correctement fixé.
5. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas à l'excess ; vous risqueriez d'endommager le raccord.
6. Branchez la partie coudée du tuyau long au robinet situé en bas du panneau arrrière du sèche-linge. Vissez le raccord à la main jusqu'à ce qu'il soit correctement fixé.
7. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas à l'excess ; vous risquieriez d'endommager le raccord.

1. Raccordez le tuyau d'eau à l'autre extrémité du raccord en Y. Serrez le raccord jusqu'à ce qu'il soit correctement fixé. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas à l'excess ; vous risquieriez d'endommager le raccord.

1. Ouvrez le robinet.

2. Vérifiez qu'il n'y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.

Ne serrez pas plus, car cela endommagerait le raccord.

1. Vérifiez que les robinets d'eau sont ouverts.
2. Vérifiez qu'il n'y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.

Méthode 2 : avec un tuyau court, un tuyau long et un raccord en Y

Le sèche-linge doit être connecté au robinet d'eau froide à l'aide d'un tuyau d'arrivée neuf.

N'utilisez jamais de tuyaux usages.

Si vous ne pouvez brancher directement le raccord en Y sur le robinet d'eau froide, vous devez utiliser le tuyau court fourni avec le sèche-linge.

1. Fermez le robinet.
2. Si le tuyau d'eau du lave-linge est raccordé au robinet d'eau froide, débranchez-le.
3. Branchez le tuyau d'arrivée court sur le robinet d'eau froide. Vissez le raccord à la main jusqu'à ce qu'il soit correctement fixé.
4. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas à l'excess ; vous risqueriez d'endommager le raccord.

1. Branchez le raccord en Y à l'extrémité mâle en inox du tuyau court. Vissez le raccord à la main jusqu'à ce qu'il soit correctement fixé.
2. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas à l'excess ; vous risqueriez d'endommager le raccord.

1. Branchez la partie coudée du tuyau long au robinet situé en bas du panneau arrêté du sèche-linge. Vissez le raccord à la main jusqu'à ce qu'il soit correctement fixé.
2. À l'aide d'une pince, serrez le raccord de deux tiers de tour.

Ne serrez pas à l'excess ; vous risqueriez d'endommager le raccord.

1. Ouvrez le robinet.
2. Vérifiez qu'il n'y a aucune fuite au niveau du raccord en Y, des robinets et des tuyaux.

instructions et conseils d'utilisation

AVERTISSEMENT

Afin de limiter les risques d'incendie, d'électrocution ou de blessures, consultez la section CONSIGNES IMPORTANTES DE SECURITÉ avant d'utiliser cet apparéil.

PRÉSENTATION DU PANNEAU DE COMMANDES

DV405*

DV395*

DV393*

Start/Pause

Seleur de programme

Pour désir un cycle, positionné le sélecteur sur le programme de votrechioix.

Le témoin lumineux s'allume en regard du programme. Les programmes Normal (Normal), Heavy Duty (Grand rendement), Perm Press (Repassage facile), Bedding PLUS/Bedding (Literie PLUS/Literie), Delicates (Délicot), Wool (Laine) et Sanitize (Sterilisation) sont des programmes avec capteur de séchage.

La fonction Détector de séchage déteche automatiquement l'humidité du linge et étant le secheling une fois le niveau de sécheresse (très sec à légarement humide) est atteint.

Normal (Normal) : ce programme permet de faire secher le linge en coton, les sous-vétements et le linge de table.

Heavy Duty (Grand rendement): ce programme permet de faire secher à température élevée des pieces au tissu écais, tels que les jeans, les velours côteles ou les tenues de travail.

Perm Press (Repassage facile): ce programme permet de faire sécher automatiquement des tissus infroissables en coton, synthétique et lainage.

Towels (Serviettes) : ce programme permet de faire sécher les serviettes de bain.

Bedding PLUS/Bedding (Literie PLUS/Literie) : ce programme permet de secher des objets volumineux, comme les couvertures, les draps et les couettes.

Delicates (Décilat) : ce programme permet de faire sécher à basse température des articles fragiles.

Wool (Laine): lainages lavables en machine et séchables en sèche-linge uniquement.

WOOLMARK

APPEARLE CARE

Charge inférieure à 3 livres. Le programme Wool (Laine) de ce sèche-linge a été approuvé par Woolmark pour les lainages Total-Easy-Care, M0913 (DV405).

Les modèles DV395 et DV393 ne sont pas approuvés par la société Woolmark.

Sanitize (Stérisisation) : ce programme haute température permet de steriliser votre linge au cœur du tissu lors du cycle de séchage Ce programme est idéal pour nettoyer literie et rideaux.

	Time Dry (Temps de séchage) : ce programme permet de sélectionner la durée souhaïée en minutes. Tourez la molette de sélection du programme sur Time Dry (Temps de séchage), puis appuyez sur la flèche vers le haut Adjust Time (Réglage du temps) pour définit la durée de séchage. Appuyez plusieurs fois sur la flèche pour faire défilier les temps. Quick Dry (Séchage rapide) : cycle de séchage de 30 minutes. Air Fluff (Air froid) : programme qui fait tourner le linge à la température ambiente de la pierce. Refresh (Raffraissement) : programme anti-froissage et désorément, concu pour un à quatre articles secs. Il injecte une falble quantité de vapeur dans le tambour du sèche-linge, quelques minutes après le début du cycle de séchage à chaud. Wrinkle Away (Anti-froissage) : le programme Wrinkle Away (Anti-froissage) permet de défloisser le linge resté dans une armoire, etc. Il offre un défloissage grâce à un traitement à la vapeur optimal. Vous pouverez changer la durée de séchage. (Durée minimale : 20 minutes) *Pour de autres résultats, ne chargez pas plus de 3 articles.
	Une surcharge du sèche-linge peut entraîner une baisse des performances.
2 Affichage numérique	La fenêtre d'affichage indique la durée restante estimée pour le programme, après activation du bouton Start/Pause (Démarrer/Pause). La durée estimée restante peut varier au fur et à mesure de la progression du programme. Le voyant Drying (sèchage) s'allume et restre allumé jusqu'à la fin du programme. Lorsque le sèche-linge entre en phase de refroidissement, le voyageant de refroidissement s'allume. Lorsque le sèche-linge est en mode Wrinkle Prevent (Prévention des faux plis), le voyageant correspondant s'allume. Lorsque le cycle est terminé, la mention « END » (FIN) s'affiche à l'écran jusqu'à ce que vous ouvriéz le hublot du sèche-linge, que vous appuyiez sur les boutons Power (Marche/Arrêt), Close (Fermer) ou Start (Démarrer) ou au bout de 5 minutes environ. Si vous sèche-linge est en pause pendant un programme, les voyageants clignotent jusqu'à ce que vous appuyiez sur Start/Pause (Démarrer/Pause).
3 Options de programme	Wrinkle Prevent (Prévention des faux-plis) : cette fonction effectue 180 minutes de rotations intermittentes à froid, à la fin du programme, pour évitier que le linge ne se froisse. Appuyez sur le bouton Wrinkle Prevent (Prévention des faux-plis) pour activer cette fonction. Le voyageant situé au-dessus du bouton s'allume lorsque la fonction Wrinkle Prevent (Prévention des faux-plis) est selectionnée. Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche-linge pendant le cycle Wrinkle Prevent (Prévention des faux-plis). Mixed Load Bell (Brassée mixte) : La sonnerie charge mixte qui vous avertit que le niveau de séchage moyen dans une charge est humide (sèché à 80%). Cela vous permet de prendre les éléments que vous ne souhaïez pas entièrement sociens ou qui sèchent rapidement hors le sèche-linge tout en permettant aux autres de continuer à sécher. Vous pouvez selectionner cette fonction dans tous les programmes avec Sensor Dry (Captein de séchage) à l'exception de Wool (Laine) et Sanitize (Stérisification). Les sélections de niveau de séchage sont limitées à Normal Dry (Normal), More Dry (Séchage fort) et Very Dry (Séchage très fort). Delay Start (Départ différé) : permet de différer le départ d'un programme de 24 heures maximum par tranches d'une-heure. L'heure affichée est celle à laquelle le programme demarrera (voir page 29 pour obtenir plus d'informations). My Cycle (Mon cycle) :CHOISSEZ le programme, la température, le niveau de séchage, etc. que vous préférez (voir page 29 pour obtenir plus d'informations). Rack Dry (Support de séchage) : L'option Rack Dry (Support de séchage) est disponible avec le programme Time Dry (Temps de séchage). La seule température disponible est Extra Low (Très basse) (voir page 31 pour plus d'informations). Adjust Time (Réglage du temps) : vous pouvez augmenter ou diminuer la durée de séchage automatiquement préconfigurée pour les programmes de séchage manuel (Time Dry (Temps de séchage), Quick Dry (Séchage rouge), Air Fluff (Air froid)). Pour allonger ou raccourcir la durée d'un programme, appuyez sur la flèche vers le haut ou vers le bas Ajust Time (Réglage du temps) jusqu'à ce que le temps souhaïte s'affiche.
4 Bouton Niveau de séchage	Pour selectionner le niveau de séchage en mode Normal (Normal), Heavy Duty (Grand rendement) ou d'autres programmes avec capteur de séchage, appuyez sur le bouton Appuyez plusieurs fois sur le bouton pour faire défilier les différents paramètres. Pour Obtoir un séchage parfait sur des volumes de linge plus importants, vous pouvez utiliser les paramètres Very Dry (Séchage très fort) ou More Dry (Séchage fort). Dry Level (Niveau de séchage). Un voyageant s'allume à côté du niveau de séchage souhaïété. Le paramètre Less Dry (Séchage faible) convient moins aux tissus légers ou si vous souhaïze que les vétements reassertent l'églement Humides en fin de programme. Le paramètre Damp Dry (Légement humide) a été concu pour sécher partiellement le linge. Utilisez-le pour les articles qui doivent finir de sécher à plat ou en suspension.

instructions et conseils d'utilisation

5 Bouton Température
	Appuyez sur le bouton Temp. (Température) pour sélectionner la température appropriée en fonction de la charge de linge. Un voyant s'allume à côté de la température souhaitée. Appuyez plusieurs fois sur le bouton pour faire défilier les différents paramètres.
	High (Élevée): pour le linge en coton résistant ou portant l'étiquette Sécchage en machine autorisé.
	Medium (Moyenne): pour les tissus infroissables, le synthétique, les cotons légers et le linge portant l'étiquette Sécchage en machine à température moyenne.
	Med Low (Moyenne-basse): produit une chaleur moins élevée que l'options Medium (Moyenne),adaptée aux tissus synthétiques et lainages lavables.
	Low (Basse): pour les articles sensibles à la chaleur, dont l'étiquette indique Sécchage en machine à froid ou tiège.
	Extra Low (Très basse): séchage à la plus BASSE température possible.
6 Bouton Tempés
	Voupez ajuster le temps de séchage en appuyant sur le bouton de sélection Time (Temps) lorsque vous utilisez les programmes de séchage manuel.Lors d'un programme Sensor Dry (Capteur de séchage), le voyage de durée est étêt par car les temps de séchage est déterminé par le niveau d'humidité.
7 Bouton Signal
	Un signal sonore retentit à la fin du programme. Si l'options Wrinkle Prevent (Prévention des faux plis)est activée, le signal retentit par intermittence. Réglez le volume du signal sonore ou désactiez-le enappuyant sur le bouton Signal (Signal).
	Appuyez plusieurs fois sur le bouton pour faire défilier les différents paramètres.
8 BoutonDémarrer/Pause
	Appuyez sur ce bouton pour interrompree et relancer les programmes.
9 BoutonMarche/Arrêt
	Appuyez une fois sur ce bouton pourmettre le sèche-linge en marche, deux fois pour l'éteindre. Si le sèche-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit actionné, il s'éteint automatiquement.

SECURITE ENFANT

Cette fonction empêche les enfants de jourer avec le sèche-linge.

Pour activer ou désactiver la fonction Child Lock (Sécurité infant), appuyez simultanément sur les boutons Time (Temps) et Signal (Signal) pendant 3 secondes.

Informations sur la sécurité infant

• Vous pouvez activer cette fonction alors que le sèche-linge fonctionne.
• Lorsque la sécurité enfant est activée, aucun bouton ne peut-être utilisé à l'exception du bouton d'alimentation (Power); pour utiliser les autres boutons, vous doivent désactiver la fonction Child Lock (Sécurité enfant).
  Levoyant Child Lock (Securite infant) s'allume.

Si le sèche-linge est remis en marche, la fonction Child Lock (Sécurité infant) reste activée. Pour désactiver la fonction Child Lock (Sécurité infant), suivez les consignes ci-dessus.

Si les boutons, à l'exception du bouton Power (Marche/Arrêt), ne répondent pas, vérifie levoyant Child Lock (Sécurité infant). Si la fonction Child Lock (Sécurité infant) est activée, suivez les consignes ci-dessus pour la désactiver.

ÉCLAIRAGE DU TAMBOUR

Cette fonction permet d'éclairer le tambour lorsqu'elle sèche-linge est en marche.

Pour activer ou désactiver l'éclairage du tambour, appuyez sur le bouton Temp. (Température) pendant 3 secondes. (DV405)

Si vous souhaitez activer ou désactiver l'éclairage du tambour, appuyez simultanément sur les boutons Dry Level (Niveau de séchage) et Temp. (Température). (DV395/DV393)

L'éclairage du tambour peut être activé ou désactivé lorsque le sèche-linge fonctionne ou non. Si vous ne désactevez pas la fonction Drum Light (Éclairage du tambour) dans les 5 minutes suivant son activation, celle-ci s'eteindra automatiquement.

DéPART DIFFÉRÉ

Voussouspoucezprogrammervotresese-lingepourqu'ildemarreautomatiquementplus tard,enchoisissant undepartdiffere.L'heureafficheeestellaiaquelleleprogrammecommencera.

1. Programmez Your Cycle de séchage.
2. Appuyez sur le bouton Delay Start (Départ différé) à plusieurs reprises jusqu'à有關ir le début souhaité.
3. Appuyez sur le bouton Start/Pause (Démarrer/Pause). Levoyant « Départ différé » s'allume et l'horloge lance le compte à rebours.
4. Pour annuler la fonction Départ différé, appuyez sur le bouton Power (Marche/Arrêt) puis remette le sèche-linge en marche.

MON CYCLE

Vous permet de selectionner, enregistrer et activer plus tard un programme personnelé complenant les options Dry Level (Niveau de séchage), Temp. (Température), etc.

Pour utiliser le programme My Cycle (Mon cycle), suivez les étapes cédessous :

1. Appuyez sur le bouton My Cycle (Mon cycle). Levoyant My Cycle (Mon cycle) s'allume.
2. Sélectionnéz le programme souhaité à l'aide de la molette du sélecteur de programme.
3. Sélectionnez et réglez les options (Dry Level (Niveau de séchage), Temp. (Température), etc.)

Chaque cycle possède ses propres options par défaut, programmes automatiquement. Pour afficher la liste des options par défaut, consultez la page 37.

1. Appuyez sur le bouton Start/Pause (Démarrer/Pause). Le programme démarre.
2. Alors que le sèche-linge avance dans le programme, il mémorise ce programme et les options.
3. Pour executer à nouveau ce programme ultérieurement, appuyez sur le bouton My Cycle (Mon cycle). Le sèche-linge sélectionne automatiquement le programme et les options enregistrés.

Voupeuiz modifier les réglages de My Cycle (Mon cycle) en répétant la procédure indiquée ci-dessus.
Le sèche-linge utilisera ces réglages la prochaine fois que vous désirez le programme My Cycle (Mon cycle).

instructions et conseils d'utilisation

ENTRETIEN INTELLIGENT

Cette fonction vous permet de vérifier l'etat du sèche-linge à l'aide d'un téléphone intelligent.

1. Appuyez sur le bouton Smart Care (Entretien intelligent) en le maintainant enforcé pendant 3 secondes pour utiliser la fonction si une erreur se produit ou si vous n'avez actionné aucun bouton depuis la mise en marche du seche-linge.
2. L'historique du code d'erreur est supprimé après l'utilisation de la fonction.
3. Si la fonction Smart Care (Entretien intelligent) est activée, levoyantitué sur la fenetre d'affichage tourne pendant 2 ou 3 secondes puisle voyant Smart Care (Entretien intelligent) s'allume a l'écran.

4. Lancez l'application Smart Care sur votre téléphone intelligent.

5. La fonction Smart Care (Entretien intelligent) est optimisée avec Galaxy S, Galaxy S2, iPhone 4 et iPhone 4S.

6. Reglez laamera de votre téléphone intelligent sur le panneau d'affichage du sèche-linge.

7. Si laamera du téléphone intelligent est mise au point sur le panneau d'affichage du sèche-linge, l'affichage et le message d'erreur sont reconnus automatiquement et le type d'erreur et les mesures à prendre s'affichent sur le téléphone intelligent.
8. Si le téléphone intelligent ne reconnait pas le code d'erreur plusieurs fois, veuillez saisir manuellement le code d'erreur affché sur le panneau du sèche-linge dans l'application Smart Care.

Téléchargement de l'application Smart Care

• Téléchargez l'application Samsung Laundry App sur votre téléphone intelligent via Android market ou Apple App store. (Term de recherche : Samsung Smart Washer/Dryer)

Consignes à suivre lors de l'utilisation de Smart Care

• Si l'éclairage d'une ampoule, d'une lampe fluorescente ou d'un voyant se reflète sur le panneau d'affichage du lave-linge, le téléphone intelligent est susceptible de ne pas reconnaître le panneau ou le message d'erreur facilement.
• Si vous maintainez le téléphone intelligent avec un angle relatif trop important par rapport à l'avant du panneau d'affichage, il peut ne pas être en mesure de reconnaître le code d'erreur. Pour deGXmeilleurs résultats, maintenez le téléphone intelligent de sorte que I'avant du panneau et le téléphone intelligent soient paralleles ou quasiment.

La fonction Smart Care n'est pas prise en charge par les modèles DV395 et DV393.

30Instructions et conseils d'utilisation

Installation du support de séchage

1. Ouvrez le hublot du sèche-linge.
2. Placez la grille de sechage dans le tambour, en positionnant son bord avant sur le dessus du filtre à peluches.
3. Encastrez les deux pieds arriré dans les orifices prévus à cet effet sur la paroi arrirée du sèche-linge, puis appuyez au centre du support de séchage pour laMETRE en place.
4. Posez les articles à secher sur le support en laissant suffisamment d'espace entre eux de maniere à ce que l'air puisse circuler correctement.
5. Fermez le hublot du sèche-linge.
6. Appuyez sur le bouton RACK DRY (SUPPORT DE SECHAGE) en mode Time Dry (Temps de séchage) puis Sélectionné la durée en fonction de l'humidité et du poids du linge. Le support de séchage peut également être utilisé en mode Air Fluff (Air froid).

ARTICLES	TEMPÉRATURES CONSEILLÉES
Pulls lavables(mettre en forme et poser à plat sur le support)	Extra Low (Très BASSE) (programme Time Dry(Temps de séchage))
Peluches(garnies de fibres coton ou polyester)	Extra Low (Très BASSE) (programme Time Dry(Temps de séchage))
Peluches(garnies de mousse ou de caoutchoc)	Air froid
Oreillers à base de caoutchoc mousse	Air froid
Baskets	Air froid

Secher à chaud des articles en plastique, en caoutchou ou en caoutchou mousse peut endommager l'article et engendrer un risque d'incendie.

Aucune grille de séchage n'est fournie pour le modele DV393.

instructions et conseils d'utilisation

NETTOYAGE DU FILTRÉ À PELUCHES

• Àprous chaque séchage.
  Pour réduire la durée de séchage.
  Pour un meilleur rendement énergétique.

Ne faites pas fonctionner le sèche-linge si le filtre à peluches n'est pas remis en place.

CHARGEMENT DU SÉCHE-LINGE

N'introduisez qu'une seule charge de linge lavé à la fois dans votre sèche-linge.
- Un mélange de textiles écais et légers séchera différemment ; ainsi, à la fin du programme de séchage, les textiles légers risquent d'être secs alors que les textiles écais seront encore humides.
- Ajoutez un ou plusieurs articles similaires dans votre sèche-linge lorsque seul un ou deux articles ont besoin d'être séchés.

Ceci améliore l'action du tambour et l'efficacité du séchage.

• Une surcharge de linge réduit l'action du tambour et induit un séchage non uniforme, ainsi qu'un froissage excessif de certains tissus.

MISE EN MARCHE

1. Chargez vous sèche-linge sans tasser le linge. Surtout, NE LE SURCHARGEZ PAS.
2. Fermez le hublot.
3. Sélectionnez le programme et les options appropriés en fonction de la charge de linge (voir pages 26 et 28).
4. Appuyez sur le bouton Start/Pause (Demarrer/Pause).
5. Levoyant du sèche-linge s'allume.
6. Une estimation de la durée du programme apparait sur l'écran. La durée peut varier afin de nouveaux indiquer le temps de séchage restant pour le programme.

Lorsque le programme est terminé, la mention « End » (Fin) s'affiche sur l'écran.
- Appuyer sur le bouton Power (Marche/Arrêt) annule le programme et arrête le sèche-linge.
- Les voyageants Drying (Séchage), Cooling (Refroidissement) et Wrinkle Prevent (Prévention des faux-plis) s'allument lorsque le programme entame ces cycles de séchage.

Ne posez:aucun object sur le sèche-linge lorsque celui-ci est en cours de fonctionnement.

A VERTISSEMENT

Veillez à ce que les doigts des enfants ne soient pas pris dans la porte en la fermant. Cela pourrait entraîner des blessures.

entretien et nettoyage

PANNEAU DE COMMANDES

nettoyez-le avec un chiffon doux et humide. N'utilisez pas de produits abrasifs.

Ne vaporisez:aucun produit d'entretien directement sur le panneau de commande.

Certains détachants pour tissu peuvent endommager le revêtement du panneau de commandes.

Appliquez donc ces produits à l'écart de votre sèche-linge et essuyez immédiatement toute projection ou tout excès.

TAMBOUR

Retirez toute tache provoquee par un crayon, de l'encre, de la teinture (sur les articles neufs comme les serviettes ou les jeans) etc. à l'aide d'un detachant universel.

Frottez ensuite avec une vieille serviette ou un chiffon, pour-retirer toute substance restante (tache ou détachant).

Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient pas salir le reste du linge.

TAMBOUR EN ACIER INOXYDABLE

Pour nettoyer un tambour en acier inoxydable, utilisez un chiffon humide impregné d'un nettoyant doux et non abrasif adapté aux surfaces en acier inoxydable.

Retireez les résidus de détergent et essuyez avec un chiffon propre.

EXTÉRIEUR DU SÉCHE-LINGE

L'habillage du sèche-linge étant lisse et brillant, nettoyez-le avec un chiffon doux et humide. N'utilise pas de produits abrasifs. Tenez les objets à arêtes tranchantes à l'écart de l'appareil afin d'éviter qu'ils ne rayent ou n'endommagent ce dernier.

N'entreposez pas d'objets lourds (ex. : baril de lessive) ou à arêtes tranchantes sur le lave-linge. Utilisez le socle prévu à cet effet ou une boite de rangement.

SYSTEME D'ÉVACUATION DU SECHE-LINGE

You'vedez I'inspecter et le nettoyer une fois par an pour garantir des performances optimes.

Nettoyez l'estérieur de la hotte plus fréquement pour garantir son bon fonctionnement.

conseils d'entretien du linge

CONSEILS D'ENTRETIEN DU LINGE

Respectez les symboles textiles ou les consignes du fabricant concernant le séchage des articles spéciaux. Si aucun symbole textile n'est fourni, observez les consignes suivantes.

Couvre-lits et couettes	• Observe les symboles de l'étiquette ou sélectionnez le programme de séchage Normal (Normal) et la température High (Élevée) • Assurez-vous que l'article est complètement sec avant de l'utiliser ou de le ranger. • Il est parfois nécessaire de repositionner l'article dans le sèche-linge pour assurer un séchage homogène.
Couvertures	• Sélectionnez le programme Normal (Normal) et ne séchez qu'une couverture à la fois pour garantir un séchage optimal. • Assurez-vous que l'article est complètement sec avant de l'utiliser ou de le ranger.
Rideaux et tentures	• Sélectionnez le programme Perm Press (Repassage facile) et une température moyenne pour réduire le froissage. • Sèchez ce type de charge par petits volumes pour obtenir deGXillleurs résultats et sortez les articles du tambour d'es la fin du cycle.
Couches en tissu	• Sélectionnez le programme Normal (Normal) et la température High (Élevée) pour les couches en tissu ouaté et duveteux.
Articles garnis de duvet (vestes, sacs de couchage, couettes, etc.)	• Sélectionnez le programme Normal (Normal) et la température moyenne. • Ajouter une ou deux serviettes sèches pour accélérer le séchage et absorber l'humidité.
Oreillers	• Sélectionnez le programme Normal (Normal). • Ajoutez une ou deux serviettes sèches pour favoriser le séchage et dé-pelucher l'article. • NE séché PAS des oreillers à base de capoc ou de mousse dans le sèche-linge.
Plastiques (rideaux de douche, baches, etc.)	• Sélectionnez le programme Time Dry (Temps de séchage) et la température Low (Basse) ou Extra Low (Très basse) en fonction des symboles figurant sur l'étiquette.

CE QUE VOUS DEVEZ ÉVITER DE METTRE DANS LE SÉCHE-LINGE :

• Articles en fibre de verre (rideaux, tentures, etc.).
• Lainages, sauf indication contraire sur l'étiquette.
• Articles improugnés d'huile végétale ou alimentaire.
• Caoutchouc mousse (tapis, peluches, épaulettes, etc.)

dépannage

VÉRIFIEZ LES POINTS SUIVANTS SI VÔTURE SÉCHE-LINGE...

PROBLÈME	SOLUTION
Ne se met pas en route.	Assurez-vous que le hublot est bien fermé.Vérifiez que le cordon d'alimentation est branché sur une prise électrique opérationnelle.Vérifiez le disjoncteur et les fusibles de votre domicile.Appuyez de nouveau sur le bouton Start/Pause (Démarrer/Pause) en cas d'ouverture du hublot en cours de programme.
Ne chauffe pas.	Vérifiez le disjoncteur et les fusibles de votre domicile.Sur un sèche-linge à gaz, vérifie que l'alimentation en gaz est ouverte.Nettoyez le filtre à peluches et le conduit d'évacuation.Le sèche-linge est peut-être en phase de refroidissement du programme.
Ne sèche pas.	Vérifiez tous les points mentionnés ci-dessus, plus...Vérifiez que la hotte extérieure s'ouvre et se ferme sans problème.Vérifiez que des peluches ne se sont pas accumulées dans le système d'évacuation. Le conduit doit être inspecté et nettoyé une fois par an.Useissez un conduit d'évacuation métallique rigide de 4".Évitez de surcharger le tambour 1 charge de linge lavée = 1 charge de linge à sécher.Triez les articles : légers d'un côte, écais de l'autre.Il est parfaix nécessaire de repositionner dans le sèche-linge les articles volumineux, comme les couvertures ou les couettes, pour assurer un séchage homogène.Vérifiez que le lava-linge essore correctement le linge pour évacuer la quantité d'eau adéquate.La charge de linge est peut-être insuffisante pour que l'action du tambour soit efficace.Ajoutez quelques serviettes.
Fait du bruit.	Vérifiez le linge à la recherche de pieces de monnaie, de boutons décousus, de clous, etc. Retirez aussiôt ces objets.Il est normal d'entendre la mise en marche et l'arrêt du robinet de gaz du sèche-linge (le cas échéant) ou du système de chauffage, tout au long du programme de séchage.Vérifiez que le sèche-linge est correctement surélevé, comme indiqué dans les consignes d'installation.Il est normal que le sèche-linge émette un « bourdonnement», du fait de la grande vitesse de déplacement de l'air à travers le tambour du sèche-linge et le système d'évacuation.
Ne sèche pas le linge uniformément.	Les coutures, les poches et les autres zones épaisses peuvent ne pas sécher complètement alors que le reste du linge a atteint le niveau de séchage sélectionné.Ceci est tout à fait normal. Sélectionné le programme Sèchage fort, au besoin.Si vous faites sécher un article écais avec une charge légère, par exemple une servette de toilette avec des draps, il est possible que l'article le plus lourd ne soit pas complètement sec quand le reste du linge atteindra le niveau de séchage sélectionné. Triez les articles, légers d'un côte, écais de l'autre, pour obtenir des résultats de séchage homogènes.
Dégage une odeur.	Les odeurs menagères (peinture, vernis, détachant, etc.) peuvent entrer dans le sèche-linge via l'air ambiant. Cette situation est normale puisque le sèche-linge aspire l'air de la piece, leCHAFFE, l'introduit dans le tambour, puis l'éçete à l'extérieur.Lorsque ces odeurs persistent dans l'air, aéréz longuement la piece avant d'utiliser le sèche-linge.

dépannage

PROBÈME	SOLUTION
S'arrête avant que le linge ne soit sec.	Il n'y a pasASFZEE de linge dans le sèche-linge. Ajoutez du linge ou quelques serviettes et relâçez le programme.II y a trop de linge dans le sèche-linge. Retirez du linge et relâçez le sèche-linge.
Les vêtements sont peluchaux.	Assurez-vous que le filtre est propre avant chaque cycle. Sur les charges produisant beaucoup de peluches, il peut être nécessaire de nettoyer le filtre en cours de cycle.Certains textiles produisent une grande quantité de peluches (ex.: serviettes en coton). C'est pourquoit ces articles doivent être séchéés séparément des textiles qui attirrent les peluches (ex.: pantalon en velours).Si la quantité de linge lavé est trop importante, séparez la charge en deux pour le séchage.Vérifie soignement les poches des vêtements avant de les laver et de les sécher.
Les vêtements sont encore froissés après le programme Wrinkle-Care (Anti-froissement).	Chargez entre 1 et 4 articles pour plus d'efficacité.Chargez moins de vêtements et de préférence des articles similaires.
Les vêtements gardent une odeur après le programme Refresh (Raffraîchissement).	Les tissusprésentant une odeur forte doivent être lavés selon un cycle normal.
De l'eau s'écoule par la buse au démarrage du programme Steam (Vapeur).	Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout seul en peu de temps.
L'eau vaporisée est invisible lors du programme Steam (Vapeur).	Il est difficile de voir les minuscules gouttes d'eau vaporisées lorsque le hublot est fermé.

CODES D'ERREUR

Des codes système s'affichent parfois pour vous permettre de mistrés comprehère le problème rencontres par le sèche-linge.

AFFICHAGE DE L'ERREUR	SIGNIFICATION	SOLUTION
tE	Filtre à peluches bouché Capacités du système d'aération réduites	Nettoyez le filtre ou le ventilateur. Si le problème persiste, appelez le service de dépannage.
HE	Température de chauffe non valide lorsque le sèche-linge fonctionne.	Appelez le service de dépannage.
dE	Faire fonctionner le sèche-linge lorsque le hublot est ouvert	Fermez la porte et redémarrez l'appareil. Si le problème persiste, appelez le service de dépannage.
dF	Le hublot est mal fermé.	Appelez le service de dépannage.
bE2	Un bouton est bloqué ou enforcé depuis plus de 30 s	Vérifie qu'AUCUN bouton NE reste enforcé de façon continue. Essayez de relancer le cycle. Si le problème persiste, appelez le service de dépannage.
FE	Fréquence de source d'alimentation non valide	Essayez de relancer le programme. Si le problème persiste, appelez le service de dépannage.
2E	Problème électronique (surtension)	Appelez le service de dépannage.
AE	Problème électronique (erreur de communication)	Appelez le service de dépannage.

Pour tout autre code non répertorié ici, appelez le 1-800-SAMSUNG (726-7864).

TABLEAU DES SYMBOLES TEXTILES

Les symboles suivants fournissent des conseils d'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au nettoyage à sec, le case échéant. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Respectez ces symboles d'entretien afin d'optimiser la durée de vie de votre linge et d'éviter les problèmes de lavage.

Lavage		Consignes spéciales		Symboles de nettoyage
	Normal	☐	Séchage en suspension		Ne pas laver
	Infroissable / Anti-froissement	III	Séchage sans essorage		Ne pas tordre
	Délicot	-	Séchage à plat		Agent de blanchiment interdit
	Lavage main	Séchage			Pas de séchage machine
Température de l'eau**		☐	Élevée		Pas de vapeur
***	Très chaude	☐	Moyenne		Pas de repassage
**	Tiège	☐	Faible	Nettoyage à sec autorisé
•	Froide	○	Toutes températures	○	Nettoyage à sec autorisé
Agent de blanchiment		☐	Pas de séchage		Nettoyage à sec interdit
	Tout type d'agent de blanchiment autorisé (si nécessaire)	Température fer ou vapeur			Séchage en suspens
	Non chloré (non décolorant)Agent de blanchiment (si nécessaire)	☐	Élevée	III	Séchage sans essorage
	Programme de séchage machine	☐	Moyenne	-	Séchage à plat
Normal		☐	Faible
	Infroissable / Anti-froissement
	Délicot

** Les points représentent la température appropriée de l'eau de lavage. Les niveaux de températures sont : Chaude (41 à 52 °C), Tiède (29 à 41 °C) et
Froide (16 à 29 °C). La température de l'eau de lavage doit être d'au moins 16 °C pour activer les agents nettoyants et obtenir un lavage efficace.

PROTECTION DE L'ENVIRONNEMENT

Cet apparéil a été fabriqué à partir de matérielaux recyclables. Si vous decide de le jeter, veuillez respecter les normes locales en matière d'évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l' apparéil ne puisse pas été raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l' apparéil.

Déclaration de CONFORMITÉ

Cet apparéil est conforme à la norme UL2158.

CHARACTERISTIQUES TECHNIQUES

TYPE	SÈCHE-LINGE À CHARGEMENT FRONTAL
DIMENSIONS	Mesure	Pouces (cm)	Mesure	Pouces (cm)
	A. Hauteur	39" (99,1)	C. Profondeur, hublot ouvert à 90°	49,6" (126,0)
	B. Largeur	27" (68,6)	D. Profondeur	31,1" (78,9)
POIDS	123,5 lb (56 kg)
PUISSANCE DE CHAUFFE	5300 W (élec.)22000 BTU/h (Gaz)
PRESSION DE L'EAU	20 à 116 psi (137 à 800 kPa)

TABLEAU DES PROGRAMMES

( : réglage usine, : sélectionnable)

Programme		Articles推薦és	Taille de la charge maxi.	Fonctions
				Niveau du capteur de séchage
Capteur de séchage	Normal	Coton, vêtements de travail, lin, charges mixtes		Séchage normal
	Grand rendement	Pièces au tissu épais, telis que les jeans, les velours côte lés ou les vêtements de travail		Séchage normal
	Repassage facile	Chemises, tissus synthétiques, lainages, tissus infroissables en cotton, tissus infroissables		Séchage normal
	Literie PLUS/Literie	Objets volumineux, telis que les couvertures, les draps, les cuettes et les oreillers		Séchage normal
	Serviettes	Serviettes et linge de bain		Séchage normal
	Stérisition	Literie, ridesaux, vêtements d'enfant		Très fort (aucun changement)
	Délicat	Sous-vêtements, chemisiers, lingerie		Séchage normal
	Laine	Lainages lavable en machine et séchables en sèche-linge uniquement. (Charge maximaïle : 1,36kg)		Normal (aucun changement)
Séchage manuel	Air froid	Mousse, cauchoc, matières plastiques		-
	Séchage rapide	Petites charges		-
	Temps de séchage	Toute charge		-
Cycles vapeur	Anti-froissement	Chemises, pantalons, chemisiers		-
	Rafraîchissement	Chemises, pantalons, cuettes, oreillers		-

Programme		Fonctions					Options
		Température					Temps	Antifroissage	Départ différé
		Élevée	Moyenne	Moyenne - Basse	Faible	Très bas
Capteur de séchage	Normal	●	●	-	-	-	-	●	●
	Grand rendement	●	-	-	-	-	-	●	●
	Repassage facile	-	●	-	-	-	-	●	●
	Literie PLUS/Literie	●	-	-	-	-	-	●	●
	Serviettes	●	●	-	-	-	-	●	●
	Stérisition	●	-	-	-	-	-	●	●
	Délicut	-	-	-	-	●	-	●	●
	Laine	-	-	-	●	-	-	●	●
Séchage manuel	Air froid	-	-	-	-	-	●	●	●
	Séchage rapide	●	-	-	-	-	●	●	●
	Temps de séchage	●	●	●	●	●	●	●	●
Cycles vapeur	Anti-froissement	●	-	-	-	-	●	●	●
	Rafraîchissement	●	-	-	-	-	-	●	●

Recommendations à propos du volume des charges

Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas d'articles supplémentaires afin que le linge tourne librement.

Charge moyenne: Remplissez le tambour à la moitié environ.

Petites charges : Remplissez le tambour de 3 à 5 articles (pas plus du 1/4).

• Pour un résultat optimal, respectez ces recommendations de volume de charge pour chaque cycle de séchage.

garantie (U.S.A)

SECHE-LINGESAMSUNG

GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, foumi, distribué par SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG) et livre neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre tout défaut de fabrication relatif aux matériaux et à la qualité d'exéciution, pour une période de garantie limitée de :

Un (1) an (pièces et main d'œuvre)

Deux (2) ans pour les pieces du panneau de commandes

Cette garantie limitee prend efect a la date originale d'achat. Elle ne s'applique qu'aux produits achetés et utilisés aux États-Unis.

Pour bénéficier de réparations dans le cadre de la presente garantie, l'acheteur doit contacter la société SAMSUNG afin qu'elle déterminé l'origine du problème et une procédure de réparation.

Les services de garantie peuvent etre pris en charge uniquement par un centre de service agree SAMSUNG.

Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l'acheteur est tenu deprésenter le coupon d'achat d'origine à la demande des intérêssés à titre de preuve d'achat.

SAMSUNG s'engage à assurer un service de réparation gratuite à domicile pendant la période de garantie.

Ce service est soumis à disponibilité sur le territoire des États-Unis.

Le service à domicile n'est pas disponible pour toutes les zones.

Pour bénéficier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre personnel.

Si ce service n'est pas disponible, SAMSUNG peut désir de prendre à sa charge le transport aller/retour du produit vers un centre de service agréé.

La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement du produit tel que stipué dans les Presents conditions et procédera au remplacement ou au reconditionnement des pieces ou des produits si ces derniers s'averté défectieux dans la limite de la période de garantie mentionnée précédement.

Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être returnés à SAMSUNG.

La période de garantie qui s'applique aux pieces et produits replacés est la période restante de la garantie initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux périodes susmentionnées s'applique.

Cette garantie limite couvre les vices de fabrication au niveau des pieces et de la main-d'oeuvre survenant à la suite d'une utilisation normale et non commerciale de ce produit et ne s'applique pas dans les cas suivants : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute utilise de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de pieces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager lefit apparemil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique incorrecte ; tout réglage effectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement couvertes ou prescrites dans le present carnet d'entretien ; tout demontage ou toute réinstallation de l'apparemil ; tout problème resultant d'une prolifération d'insectes nuisibles.

40 garantie

Cette garantie limitée ne couvre pas les problèmes resultant d'un courant, d'une tension ou d'une alimentation électricque incorrects, ainsi que d'ampoules électricques, de fusibles ou de câblage inappropriés. Elle ne couvre pas non plus le coût des appeals au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation.

SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.

SAUF EXCEPTION MENTIONNEE DANS LE PRESENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D'APTITUDE À UN USAGE PARTICULARIER.

AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE MORALE, NE POURRA ÉTRE CONSIDERÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.

SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BENEFICES, DE MANQUE À GAGNER, D'INCAPACITÉ À REALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU D'AUTRES DOMMAGES SPEÇAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU D'une MAUVAISE UTILISATION DE CET APPAREIL OU D'une INCAPACITÉ À UTILISER CET APPAREIL, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION ET MÉME SI SAMSUNG A ETÉ AVISE DE L'EVENTUALITE DE TELS DOMMAGES.

LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÉS DE SAMSUNG NE POURRONT EN AUCUN CASEXÉDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES INVOQUÉS.

SANS LIMITATION AUX DISPOSITIONS SUSDITES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES INFLIGÉS À L'ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE ET AUX BIENS DE CELLE-CI RÉSULTANT DE L'UTILISATION OU DE LA MAUVAISE UTILISATION DE L'APPEARIL OU DE L'INCAPACITÉ À L'UTILISER.

CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODuit, N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.

Certains états n'autorisent pas les limitations de durée de garantie implicite, ou l'exclusion ou la limitation des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifiées ci-dessus ne s'appliquent pas. La présente garantie vous octroie des droits spécifique, ainsi que d'autres variant d'un état à un autre.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

Samsung Electronics America, Inc.

Les visites des techniciens de maintenance destinées à expliquer les fonctions, la maintenance ou l'installation n'est pas couverte par la garantie.

Veuillez contacter votre agent d'appoint Samsung pour obtenir de l'aide sur l'une de ces questions.

garantie (CANADA)

SECHE-LINGE SAMSUNG

GARANTIE LIMITEE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC.

(SAMSUNG) et livre neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre les défauts de fabrication et de matérielaux, pour une période limite de :

Un (1) an (pièces et main d'oeuvre)

Cette limite de garantie s'applique à compter de la date d'acquisition et couvre uniquement les produits achetés et utilisés au Canada.

Pour bénéficier de réparations dans le cadre de la presente garantie, l'acheteur doit contacter la société SAMSUNG afin qu'elle déterminé l'origine du problème et une procédure de réparation.

Les services de garantie peuvent etre pris en charge uniquement par un centre de service agree SAMSUNG.

Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l'acheteur est tenu deprésenter le coupon d'achat d'origine à la demande des intérêssés à titre de preuve d'achat.

SAMSUNG assurera un service de réparation gratuite à domicile pendant la période de garantie sujet à la disponibilité au Canada.

Le service à domicile n'est pas disponible pour toutes les zones.

Pour bénéficier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre personnel.

Si ce service n'est pas disponible, SAMSUNG peut désir de prendre à sa charge le transport aller/retour du produit vers un centre de service agréé.

La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement du produit tel que stipué dans les Presents conditions et procédera au remplacement ou au reconditionnement des pieces ou des produits si ces derniers s'averté défectueux dans la limite de la période de garantie mentionnée précément.

Toutes les pièces et tous les produits replacés deviennent la propriété de SAMSUNG et doivent être returnés à SAMSUNG.

La période de garantie qui s'applique aux pieces et produits replacés est la période restante de la garantie initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux périodes susmentionnées s'applique.

Cette garantie limite couvre les vices de fabrication au niveau des pieces et de la main-d'oeuvre survenant à la suite d'une utilisation normale et non commerciale de ce produit et ne s'applique pas dans les cas suivants : tout dommage survenant au cours de l'expédition, de la livraison et de l'installation ; toute utilise de l'appareil contraire au cours de l'expédition, de la livraison et de l'installation ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de pieces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager lecit appareil ou de nuir à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique incorrecte ; tout réglage effectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement couvertes ou prescrites dans le present carnet d'entretien ; tout demontage ou toute réinstallation de l'appareil ; tout problème resultant d'une prolifération d'insectes nuisibles.

42_garantee

Cette garantie limite ne couvre pas les problèmes resultant d'un courant, d'une tension ou d'une alimentation électricque incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage inappropriés. Elle ne couvre pas non plus le coût des appeals au service d'assistance pour obtenir des instructions ou la réparation des erreurs d'installation.

SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.

SAUF EXCEPTION MENTIONNEE DANS LE PRESENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE GARANTIE EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D'APTITUDE À UN USAGE PARTICULARIER.

AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE MORALE, NE POURRA ÉTRE CONSIDERÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.

SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BENÉFICES, DE MANQUE À GAGNER, D'INCAPACITÉ À REALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU D'AUTRES DOMMAGES SPEÇAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU D'une MAUVAISE UTILISATION DE CET APPAREIL OU D'une INCAPACITÉ À UTILISER CET APPAREIL, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION ET MÉME SI SAMSUNG A ETÉ AVISE DE L'EVENTUALITE DE TELS DOMMAGES.

LES INDEMNIÉS FINANCIÈRES EXIGÉES AUPRÉS DE SAMSUNG NE POURRONT EN AUCUN CASEXÉDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES INVOQUÉS.

SANS LIMITATION AUX DISPOSITIONS SUSDITES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES INFLIGÉS À L'ACHETEUR ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE ET AUX BIENS DE CELLE-CI RÉSULTANT DE L'UTILISATION OU DE LA MAUVAISE UTILISATION DE L'APPEARIL OU DE L'INCAPACITÉ À L'UTILISER.

CETTE GARANTIE LIMITEE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUT, N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.

Certaines provinces n'autorisent pas de limitations quant à la durée des garanties implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas. La présente garantie vous octroie des droits spécifiques, ainsi que d'autres variant d'une province à une autre.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :

Les visites des techniciens de maintenance destinées à expliquer les fonctions, la maintenance ou l'installation n'est pas couverte par la garantie.

Veuillez contacter votre agent d'appoint Samsung pour obtenir de l'aide sur l'une de ces questions.

SAMSUNG

DES QUESTIONS OU DES COMMENTAIRES ?

Pays	APPELEZ LE	OU RENDEZ-VOUS SUR LE SITE
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com
MEXICO	01-800-SAMSUNG (726-7864)	www.samsung.com
CANADA	1-800-SAMSUNG (726-7864)	www.samsung.com/ca (English) www.samsung.com/ca_fr (French)

Les visites des techniciens de maintenance destinées à expliquer les fonctions, la maintenance ou

I'installation n'est pas couverte par la garantie.

Veuillez contacter votre agent d'appoint Samsung pour obtenir de l'aide sur l'une de ces questions.
