BSE782380M - Four encastrable AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	AEG-ELECTROLUX
Modèle	BSE782380M
Dimensions (L x H x P)	594 x 595 x 567 mm
Poids net	35 kg
Volume utile	71 L
Classe énergétique	A+
Tension d'alimentation	220-240 V
Puissance totale	3,5 kW
Nombre de fonctions de cuisson	8
Fonctions principales	Chaleur tournante, Gril, Convection naturelle, Sole, Turbo gril, Chaleur brassée, Décongélation, Maintien au chaud
Système de nettoyage	Pyrolyse (autonettoyant)
Éclairage intérieur	Halogène, 40 W
Type de thermostat	Électronique
Plage de température	30 °C à 300 °C
Matériau de la porte	Verre trempé
Nombre de grilles	2
Accessoires fournis	Grille métallique, lèchefrite, tournebroche
Dispositifs de sécurité	Verrouillage enfant, arrêt automatique, porte froide
Indice de réparabilité	8,4 / 10
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - BSE782380M AEG-ELECTROLUX

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions du four encastrable AEG BSE782380M sont de 594 mm de largeur, 595 mm de hauteur et 567 mm de profondeur.

Comment installer correctement le four dans une niche ?

Prévoyez une niche d'au moins 560x560x550 mm (LxHxP). Assurez une ventilation adéquate en respectant les distances minimales indiquées dans la notice. Fixez l'appareil à l'aide des vis fournies.

Quelle est la classe énergétique de ce four ?

Ce four est classé A+, ce qui garantit une consommation énergétique réduite.

Comment utiliser la fonction pyrolyse pour le nettoyage ?

Retirez tous les accessoires, sélectionnez le programme pyrolyse, verrouillez la porte et attendez la fin du cycle (environ 2-3 heures). Après refroidissement, essuyez les cendres avec un chiffon humide.

Que faire si le four ne chauffe pas ?

Vérifiez que l'appareil est branché et que le fusible n'a pas sauté. Assurez-vous que la programmation est correctement réglée. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser des moules en silicone dans ce four ?

Oui, les moules en silicone sont adaptés tant qu'ils supportent une température jusqu'à 250 °C. Placez-les de préférence sur la grille.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil, retirez le capot de l'ampoule en le faisant glisser, puis remplacez l'ampoule défectueuse par une ampoule halogène de 40 W (type G9). Remettez le capot et rebranchez.

Ce four dispose-t-il d'un verrouillage enfant ?

Oui, pour activer le verrouillage, maintenez enfoncée la touche 'Menu' pendant 3 secondes. Le symbole de verrou apparaît à l'écran.

Quelle est la capacité du four ?

Le volume utile est de 71 litres, permettant de cuire de grands plats.

Où trouver les pièces de rechange pour ce modèle ?

Les pièces détachées sont disponibles auprès du service après-vente AEG, des revendeurs agréés ou sur le site officiel. Munissez-vous du numéro de série (PNC) situé sur la plaque signalétique.

MODE D'EMPLOI BSE782380M AEG-ELECTROLUX

Réfrigerateur

Les symboles suivants sont utilisés dans cette notice d'utilisation

Informations importantes pour votre sécurité et pour éviter d'endommager l'appareil

Informations générales et conseils

Informations écologiques

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager.

Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil, dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Sommaire

Avertissement importants 43 Élimination 45 Utilisation 46 Avant la première mise en service / Mise en service / Réglage de la température 46 Eléments modulables 47 Conseils 48 Entretien Dégivrage 49 Nettoyage 50 Dépannage / Changement d'ampoule 51 En cas d'anomalie de fonctionnement 52 Service après-vente et pièces de rechange / Caractéristiques techniques / Réversibilité de la porte 53 Installation / Emplacement 54 Branchement électrique 55 Encastrement 56

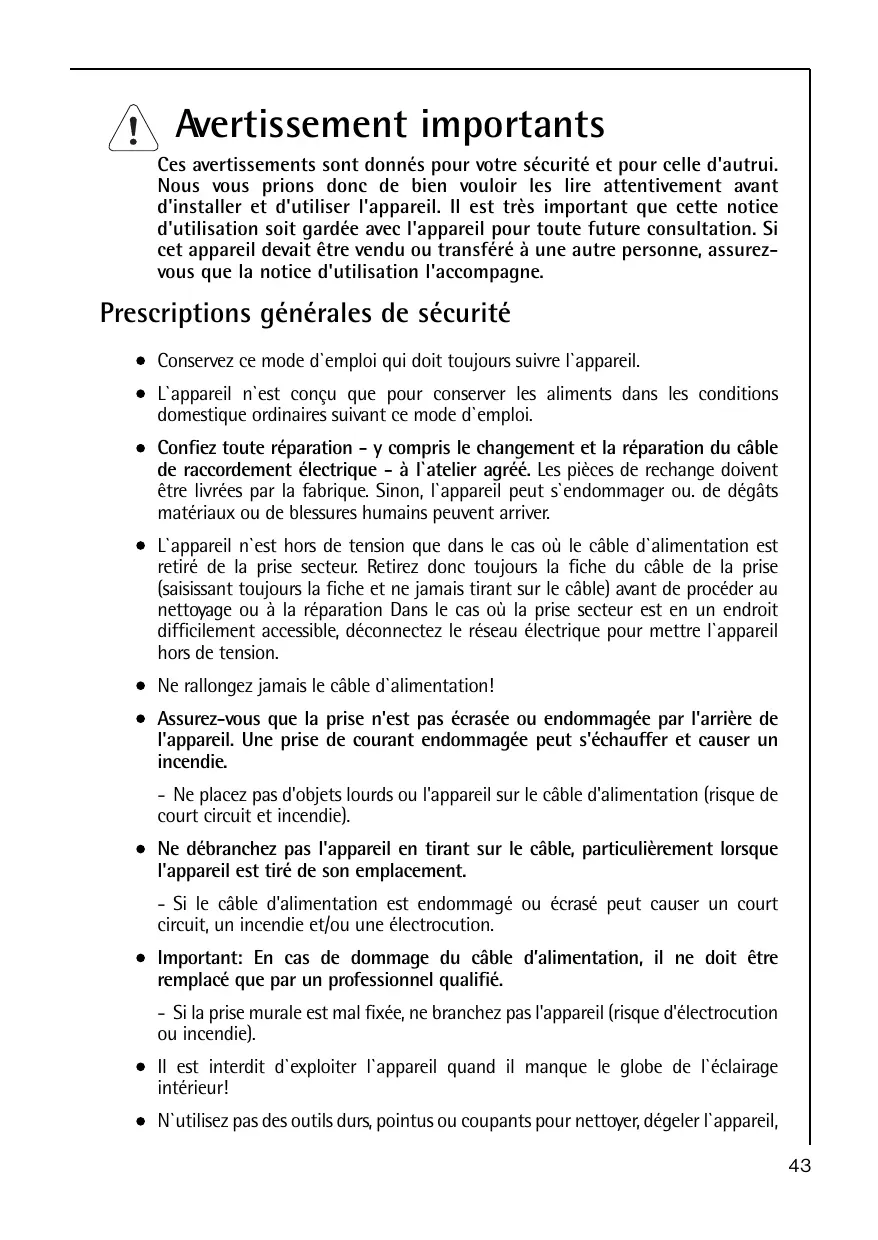

Avertissements importants

Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil. Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Prescriptions générales de sécurité

• Conserve ce mode d'emploi qui doit toujours accompagner l'appareil.
• L'appareil n'est donc qu'une pour conserver les alimentés dans les conditions domestiques ordinaires suivant ce mode d'emploi.
• Confiez toute réparation - y compris le changement et la réparation du câble de raccordement électrique - à l'atelier agréé. Les pièces de rechange doivent être livrées par la fabrique. Sinon, l'appareil peut s'endommager ou. de dégâts matériels ou de blessures humaines peuvent arriver.
• L'appareil n'est hors de tension que dans le cas où le câble d'alimentation est retiré de la prise secteur. Retirez donc toujours la fiche du câble de la prise (saisissant toujours la fiche et ne jamais tirant sur le câble) avant de procéder au nettoyage ou à la réparation. Dans le cas où la prise secteur est en un endroit difficilement accessible, déconnectez le réseau électrique pour permettre l'appareil hors de tension.
• Ne rallongez jamais le cable d'alimentation! Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et cause un incendie.
• Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court-circuit et incendie).
• Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son emplacement.
• Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.
• Important: En cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.
• Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou incendie).
• Il est interdit d'exploiter l'appareil quand il manque le globe de l'éclairage intérieur!
• N'utilisez pas des outils durs, pointus ou coupants pour nettoyer, dégeler l'appareil,

ou pour faire partager les aliments congelés, vous risquez de déterminer le système réfrigérant.

• Evitez la pénétration du liquide au régulateur de température ou à l'armature de l'éclairage.
• Ne touchez pas les parties en plastique de l'appareil par un pot chaud.
• N'entreposez pas de gaz ou de liquide inflammable dans l'appareil, un danger d'explosion existe.
• Surveillance et nettoyez systématiquement l'orifice d'écoulement de l'eau dégelée durant l'opération de dégèlement. Une étiquette à l'intérieur de l'appareil attire l'attention à cela. Au cas d'un engagement, l'eau de dégel accumulée peut déteriorer prématurément l'appareil.

Prescriptions de sécurité pour les enfants

• Ne laissez jamais les enfants jouer au matériel d'emballage. La feuille en plastique peut causer asphyxie.
• L'appareil doit être manipulé par adultes. Ne laissez pas les enfants jouer à l'appareil ou à ses parties de réglage.
• Si vous terminez d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le cable de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi il devient possible d'éviter que les enfants subissant de l'électrocution ou un asphyxie dans l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Protection de l'environnement

• Le circuit réfrigérant et l'isolement de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone.

L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Si vous débarrassez de votre appareil, veillez à ne pas endommager les circuits frigorifiques. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Coupez le câble d'alimentation et la prise et mettez-les au rebut. Enlevez la prise et neutralisez le dispositif de fermeture de la porte pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Matériaux d'emballage

Les matériaux marqués du symbole sont recyclables.

PE< = polyéthylène, p. ex. feuilles d'emballage PS< = polystyrène, p. ex. matériel de rembourse (sans CFC) POM< polyoxyméthylene, p. ex. clips plastique. Tous les matériaux sont écologiques!

Mise en garde

• L'isobutane (R 600a) constitue l'agent réfrigérant de l'appareil, qui est plus intensément inflammable et explosif.
• Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement. Ne pas utiliser des dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.
• Ne pas endommager le circuit de réfrigération.
• Ne pas utiliser d'appareils ÉLECTRIQUES à l'intérieur du compartiment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

Respectez les prescriptions du mode d'emploi au point de vue de la protection de la vie et des biens.

Avant la première mise en service

Attendez deux heures avant de brancher votre appareil et de procéder au réglage du thermostat.

• Voici l'appareil étant installé, prenez la précaution de nettoyer l'intérieur et les accessoires avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle). Rincez et séchez soigneusement.

N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir pour procéder au nettoyage intérieur de votre appareil.

• Enlevez les éléments de protection utilisés pendant le transport.

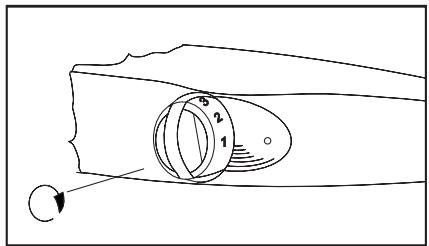

Mise en service

• Branchez l'appareil et tournez le thermostat dans le sens des aiguilles d'une montre. Placez-le sur une position différente de "0" (arrêt).
• Le thermostat se trouve dans le compartiment réfrigérateur.
• Tournez le thermostat sur une position médiane afin d'effectuer le réglage de la température.

Réglage de la température

• La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que:
• la température ambiante
• la quantité de denrées stockées
• la fréquence d'ouverture de la porte
• L'emplacement de l'appareil. La température est régée automatiquement.
• La position "1" correspond à la température la moins froide.
• La position "6" correspond à la température la plus froide.
• Position "0" correspond à la position "arrêt" de l'appareil.

Nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur une position médiane en tenant compte des différentes remarques citées ci-dessus.

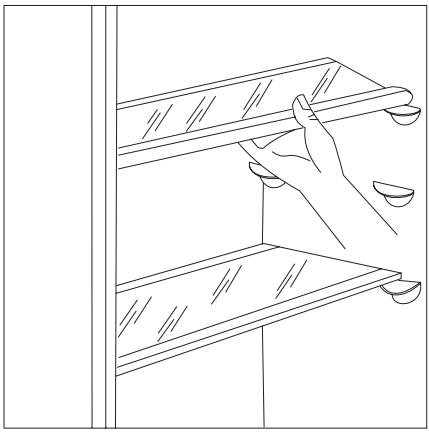

Clayettes

• Les clayettes sont amovibles pour permettre un nettoyage plus facile.
• Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs. Pour sortir la clayette, tirez-la vers l'avant jusqu'à ce qu'elle puisse basculer vers le haut ou vers le bas, afin de la dégager de la glissière.
• Pour glisser la clayette à une autre hauteur, procédez dans l'ordre inverse.

Le balconnet inférieur de contre-porte et la clayette située au-dessus du bac à légumes ne doit pas être retirées (sauf pendant le nettoyage).

Ils garantissant également une bonne circulation de l'air à l'intérieur du compartiment.

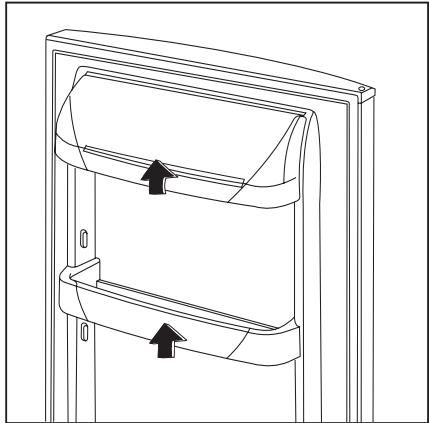

Balconnets de la contre-porte

• Il est possible de modifier la position en hauteur du balconnet central sur la contre-porte selon vos besoins et le volume des denrées à stocker.
• Pour retirer le balconnet, tirez-le progressivement dans le sens des flèches, puis repositionnez-le selon vos besoins.
• Pour faciliter le nettoyage, les balconnets supérieur et inférieur de la contre-porte peuvent être aisément retirés.

Conseils

• Placez votre appareil loin d'une source de chaleur et veillez à ce que l'air circule librement tout autour de l'appareil. Voir le chapitre "Installation". Si l'appareil est installé correctement il consommera moins d'énergie.
• Évitez d'ouvrir trop souvent la porte de l'appareil et ne la laissez ouverte que le temps nécessaire.
• Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambience élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), il est possible que le compresseur fonctionne en régime continu. Dans ce cas, ramenez progressivement le thermostat sur une position inférieure, jusqu'à atteindre de nouveau des périodes d'arrêt du compresseur.
• Ne stockez pas d'aliments chauds dans l'appareil. Attendez que le complet refroidissement des préparations avant de les stocker.

Nettoyez régulièrement le condenseur (grille en métal située à l'arrière de l'appareil).

Conseils pour la réfrigération

• Attendez le complet refroidissement des préparations avant de les stocker (ex : soupe). N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire.

Pour vous aider à utiliser correctement votre réfrigérateur, voici quelques conseils utiles:

• Viande crue (bœuf, porc, agneau et volaille) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes, qui correspond à la zone la plus froide. La période de conservation est de 1 à 2 jours au maximum.
• Aliments cuits, plats froids, gelée, etc. : placez-les, bien couverts, sur une clayette. Fruits et légumes : bac(s) à légumes (une fois nettoyés).
• Beurre et fromage: placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène.
• Bouteille de lait: placez-la dans le balconnet porte bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Entretien

Débranche l'appareil avant de procéder à son nettoyage et son entretien.

Attention

Le système frigorifique de cet appareil contient des hydrocarbures : les interventions (entretien, recharge,...) doivent être effectuées exclusivement par des personnes qualifiées ayant reçu une formation technique.

Décongélation

L'humidité à l'intérieur de l'appareil se glace et se précipite sous forme de couches de glace ou de blanc gel.

La couche épaissie de glace ou de blanc gel a un effet isolant et diminue la puissance réfrigérante, qui se traduit par une augmentation de la température interne de l'espace réfrigérant et l'accroissement de la consommation en énergie.

La décongélation de l'espace de refroidissement se fait automatiquement sans aucune intervention.

Le régulateur de température arrête régulièrement le fonction du compresseur - le refroidissement est stoppé - la température augmente et la décongélation s'accomplit.

Ensuite, le régulateur de température remet en marche le système.

À travers le tube de déversement, l'eau de dégel s'écoule dans le plat d'évaporation installé sur le compresseur et s'évapore.

Attraisons l'attention à ce qu'il faut régulièrement contrôler et nettoyer l'orifice de l'écoulement de l'eau de fonte car en cas d'obturation de cet orifice, l'eau accumulée PENTRANT dans tion de l'appareil causera la détérioration prématurée de l'appareil.

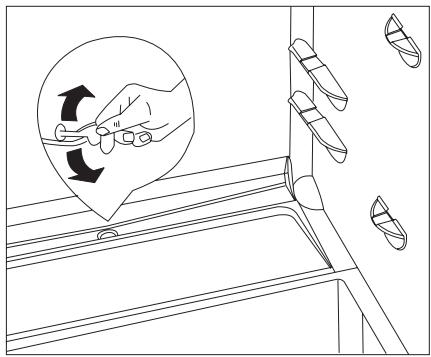

Nettoyez l'orifice de sortie de l'eau du dégèlement à l'aide du nettoyeur de tube joint à l'appareil et représenté sur la figure. Stockez le nettoyeur de tube dans l'orifice de sortie.

Vérifiez périodiquement le libre écoulement de l'eau de dégel.

Le cas le plus caractéristique de l'engagement du tube de déversement est le suivant : vous mettez dedans l'aliment enveloppé en papier, le papier gèle contre la paroi du compartiment de réfrigération et quand vous retirez l'aliment, quelques morceaux de papier restent gelés contre la paroi. Au cours du dégel, ces morceaux arrivent au tube et l'embouchonnent.

Rangez donc avec soin les aliments enveloppés en papier.

Une charge accrue, p. e. une canicule, peut provisoirement forcer l'appareil à un fonctionnement continu pendant lequel le dégel automatique n'est pas efficace.

Des traces de glace ou de blanc gel dans le paroi de fond de l'espace réfrigérant ne signifient pas un fonctionnement anormal.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil : vous risquez de l'endommager. N'utilisez JAMAIS de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer de cette façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

De temps en temps, dépoussière le condenseur (paroi arrière de l'appareil) et les conduits de ventilation.

En cas d'absence prolongée ou de non-utilisation

Débranche l'appareil.

Videz, dégivrez et nettoyez l'appareil. Maintenez les portes entrouvertes pendant toute la durée de non-utilisation.

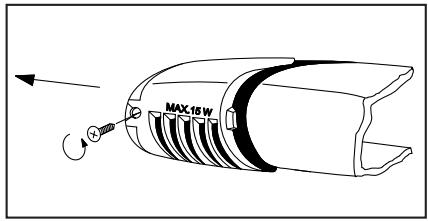

Changement d'ampoule

Vous pouvez changer l'ampoule brûlée comme suit:

Débranche l'appareil.

Otez le couvercle de l'ampoule en le faisant glisser dans le sens de la flèche supérieure, puis le retardant dans le sens de la flèche inférieure. Changez l'ampoule. (Le modèle de l'ampoule :

Modèle 322, 230 V, 15 W, douille E 14)

Après le changement d'ampoule, remettez le couvercle et mettez sous tension l'appareil.

Le manque de l'éclairage n'influence pas le fonctionnement de l'appareil.

En cas d'anomalie de fonctionnement

Si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après-vente. Observez les recommandations suivantes:

PROBLÈME	REMÈDE
La portène ne ferme pas	Mettez de niveau l'appareil. La portène est surchargeée, veillez à很好地 répartir le poids sur les balconnets ou à enlever des produits. L'appareil n'est pas bien installé. Voir le chapitre "Encastrement".
L'appareil ne fait pas suffisamment de froid.	Placez le thermostat sur une position plus élevé. Vérifiez que les alimentés ne sont pas en contact avec l'évaporateur afin que l'air puisse circuler librement. Vérifiez que la fermeture correcte de la portè et le bon état et propreté du joint. La tempête ambiente du local où est situé l'appareil est trop élevé.
L'appareil fait trop de froid.	Placez le thermostat sur une position moins élevé.
Le compresseur fonctionné en continu.	Placez le thermostat sur une position moins élevé. La tempête ambiente du local où est situé l'appareil est trop élevé. Vérifiez que les conduits d'aération ne sont pas obstruées et que la ventilation nécessaire est suffisante. Trop de produits frais ont été introduits dans l'appareil et/ou la portè est restée ouverte plus longtemps que nécessaire.
Il y a gouttelettes d'eau sur l'évaporateur du compartment réfrigérateur.	Ce phénomène est normal. Pendant la phase de dégivrage automatique, l'eau dégivrée ruisse sur l'évaporateur.
Il y a de l'eau autour de l'appareil.	Placez le flexible dévacuation situé à l'arrière de l'appareil dans le bac collecteur.
Bruits	Ces phénomène ne sont pas anormaux. Le régulateur de tempête peut occasionner des claquements lorsque le système s'éteint. Il n'est pas annormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeux. Dès que le compresseur se met en fonctionnement, vous pouvez l'entendre bourdonner ou claquer légalément. Le matériel isolant utilisé a tendance à amplifier les bruits mais il offre un isolement parfait et une basse consommation d'énergie.

Service après-vente et pièces de rechange

Une fois que toutes ces vérifications ont été effectuées, si l'anomalie de fonctionnement persiste, adressez-vous à votre magasin vendeur ou à défaut votre Service après-vente.

Une commande sélective de pièces de rechange peut vous éviter des déplacements inutiles. Pour que l'intervention soit plus rapide, indiquez-lui:

le modèle - le numéro de code produit (PNC) - le numéro de série (S-No.)

Ces informations figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil. Nous vous conseillons de noter ces informations ici, afin de les avoir rapidement à portée de main.

Caractéristiques techniques

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil.

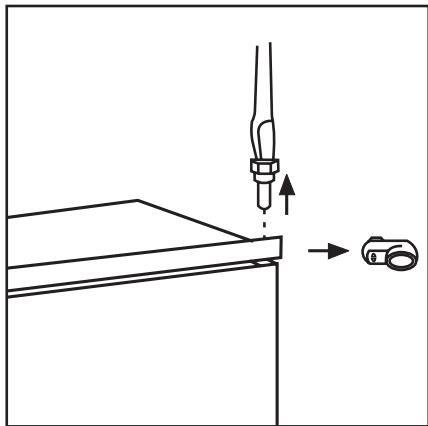

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à

droite.

Conformez-vous aux instructions ci-dessous avant de l'installer pour que la porte s'ouvre à gauche.

1. Débranche l'appareil. Dévissez la charnière supérieure et enlevez l'entretoise. 2. Retirez la porte. 3. Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé. 4. Remettez la porte en place et revissez la charnière supérieure et l'entretoise sur le côté opposé.

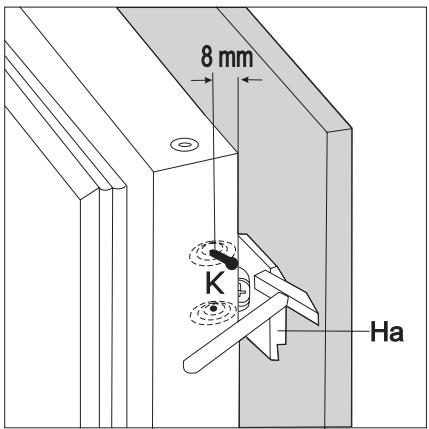

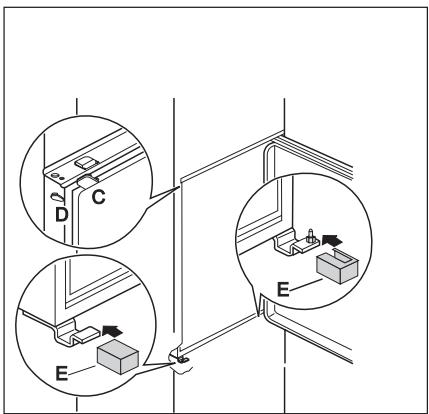

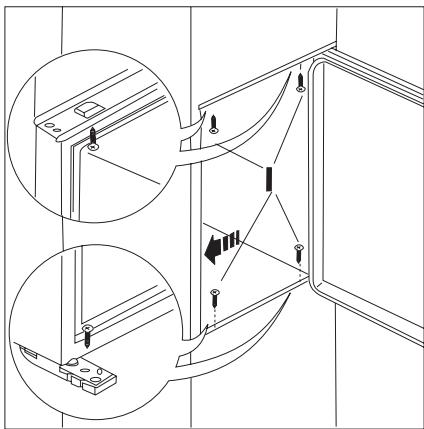

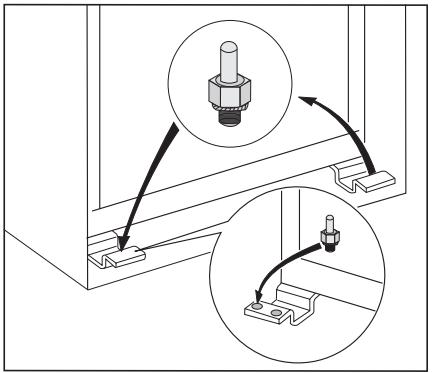

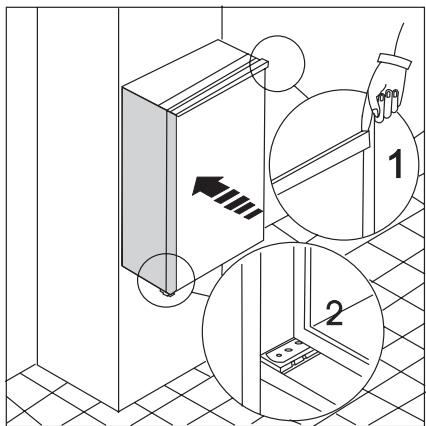

Installation

Lors du transport et de l'installation de l'appareil, veillez à n'endommager aucune partie du circuit réfrigérant.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité et le bon fonctionnement de l'appareil, la ventilation doit être prévue. Voir les instructions d'installation.

• Important: Si le cable d'alimentation est endommagé, il doit être remplacé par un cable d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

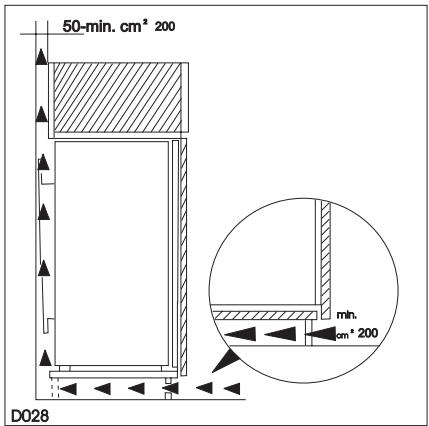

Emplacement

• À la réception de l'appareil, déballez-le et vérifiez qu'il n'est pas endommagé.
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, four ou rayons solaires trop intenses).
• Évitez les expositions prolongées de l'appareil aux rayons solaires.

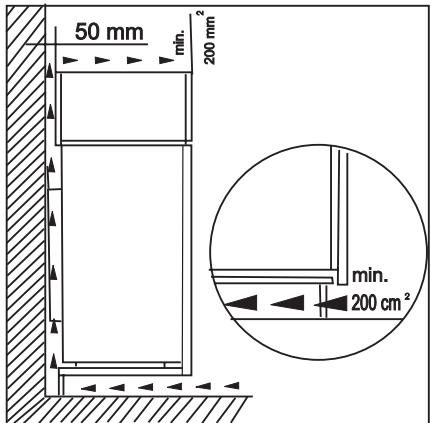

• Pour des raisons de sécurité, un minimum de ventilation doit être prévu comme indiqué.

Important: Veillez à ce que les orifices de ventilation ne soient pas obstrués.

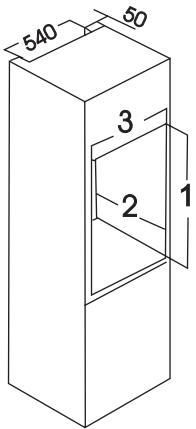

• Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes:

Profondeur 50 mm

Largeur: 540 mm

Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil suivant la classe climatique (indiquée sur la plaque signalétique, qui se trouve à l'intérieur de l'appareil sur le côté gauche). Au-delà de ces températures, ces performances peuvent se voir diminuées.

Les différentes classes climatiques existantes et les températures ambiantes correspondantes en fonction du modèle de l'appareil sont les suivantes:

Classe climatique	pour une température ambiente de
SN	+10 à +32 °C
N	+16 à +32 °C
ST	+18 à +38 °C
T	+18 à +43 °C

Branchement électrique

Contrôlez que le compteur électrique peut supporter l'intensité absorbée par votre appareil (indications portées sur la plaque signalétique) compte tenu des autres appareils branchés.

Tolérance admise : ±6 % de la tension nominale. Pour l'adaptation de l'appareil à des tensions différentes, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.

Important

Utilisez un socle de prise de courant avec une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NFC 15100 et aux prescriptions des fournisseurs d'énergie électrique.

Vérifiez que la prise de terre est conforme aux règlements en vigueur. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en faisant appel à un électricien. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Notre responsabilité ne saurait être engagée en cas d'incidents ou d'incendie provoqués par une mise à la terre inexistante ou défectueuse. L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NFC 15100 et aux prescriptions des fournisseurs d'énergie électrique.

Cet appareil est conforme aux directives communautaires suivantes:

• 787/308 CEE du 2.6.87 concernant la suppression des interférences radioélectriques.
• 773/23 CEE du 19.2.73 (Basse tension) et modifications successives.
• 789/336 CEE du 3.5.89 (Compatibilité électromagnétique) et modifications successives.

Important!

L'appareil doit pouvoir être débranché à tout moment du secteur ; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Encastrement

Dimensions de la niche

Hauteur (1)

880 1225 mm

Profondeur (2)

550 550 mm

Largeur (3)

560 560 mm

Il est nécessaire que la niche d'encastrement soit dotée d'un conduit de ventilation ayant les dimensions suivantes :

Profondeur 50 mm

Largeur 540 mm

Pour une ventilation appropriée, suivez les indications de la figure.

1. Contrôlez, lors de l'installation de l'appareil dans la niche, que le côté où se trouvent les charnières de la porte de l'appareil soit appuyé contre la surface interne du meuble. Introduisez l'appareil jusqu'à ce que le joint supérieur bute contre l'objet (1) et contrôlez que la charnière inférieure soit alignée à la surface de l'objet (2).

1. Ouvrez la porte et poussez l'appareil dans la direction opposée aux charnières de l'appareil contre le côté du meuble de cuisine. Fixez l'appareil avec les 4 vis (1) incluses dans le kit fourni avec l'appareil.

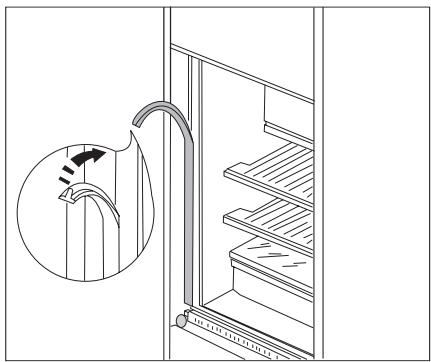

3. Enforcez les couvre-joints entre l'appareil et le meuble de cuisine.

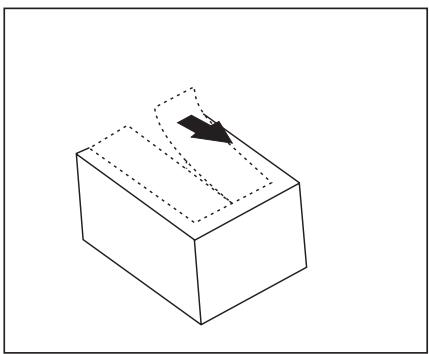

1. Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.

Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche.

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez la grille d'aération (B) et le couvrecharnières (E).

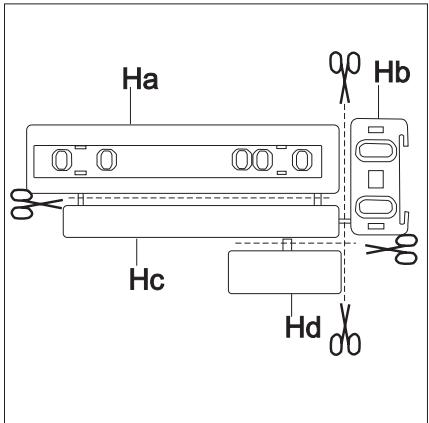

5. Séparez les pièces Ha, Hb, Hc, Hd comme indiqué dans la figure.

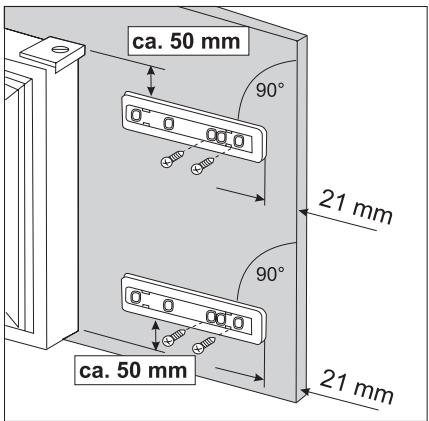

1. Placez la glissière (Ha) à l'intérieur de la porte du meuble en haut et en bas comme indiqué dans la figure et marquez la position des orifices externes. Après avoirpercé les trous, fixez la glissière avec les vis fournies.

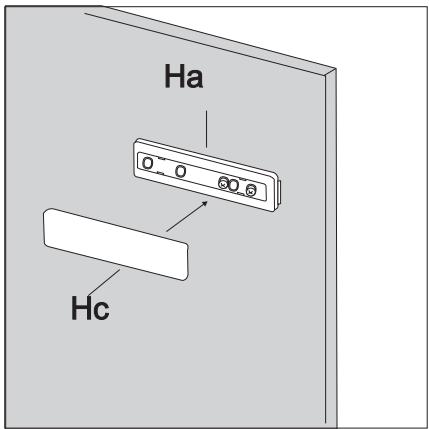

7. Enfoncez le cache (Hc) sur la glissière (Ha) jusqu'à ce qu'il s'enclenche.

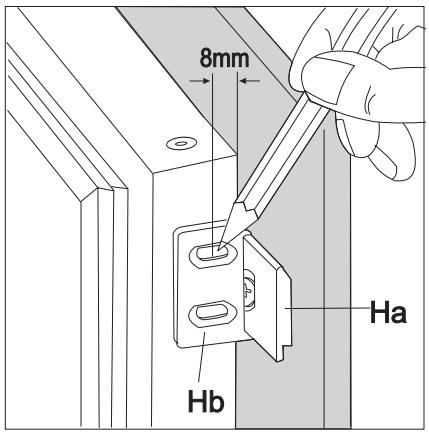

1. Ouvrez la porte de l'appareil et la porte du meuble à. Insérez le petit carré (Hb) dans la glissière (Ha). Réunissez la porte de l'appareil et la porte du meuble et marquez les trous comme indiqué sur la figure.

9. Enlevez les carrés et marquez une distance de 8 mm du bord extérieur de la porte où doit être planté le clou (K).

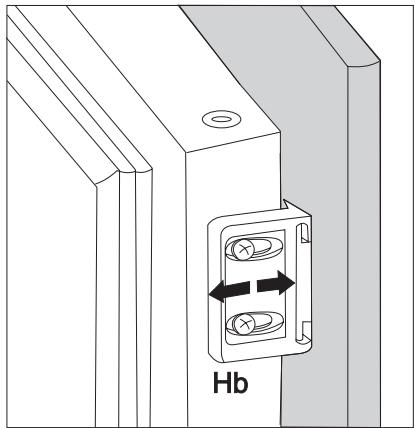

1. Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fournies.

S'il est nécessaire d'aligner la porte du meuble, utilisez l'espace des rainures.

À la fin de cette procédure, vérifie si la porte du meuble ferme correctement.

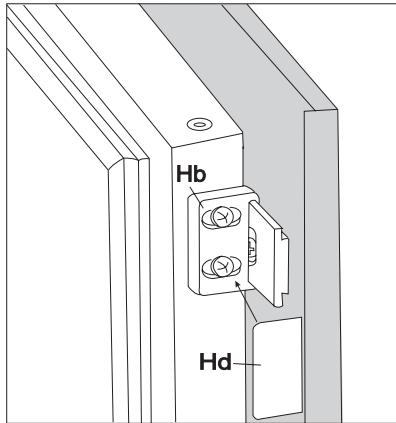

1. Fixez le cache (Hd) sur le petit carré (Hb) jusqu'à ce qu'il s'enclenche en place.

Postfach 1036

D-90327 Nürnberg
