MODE D'EMPLOI PDL110EICB/C-EU FALCON

Brûleurs de table de cuisson

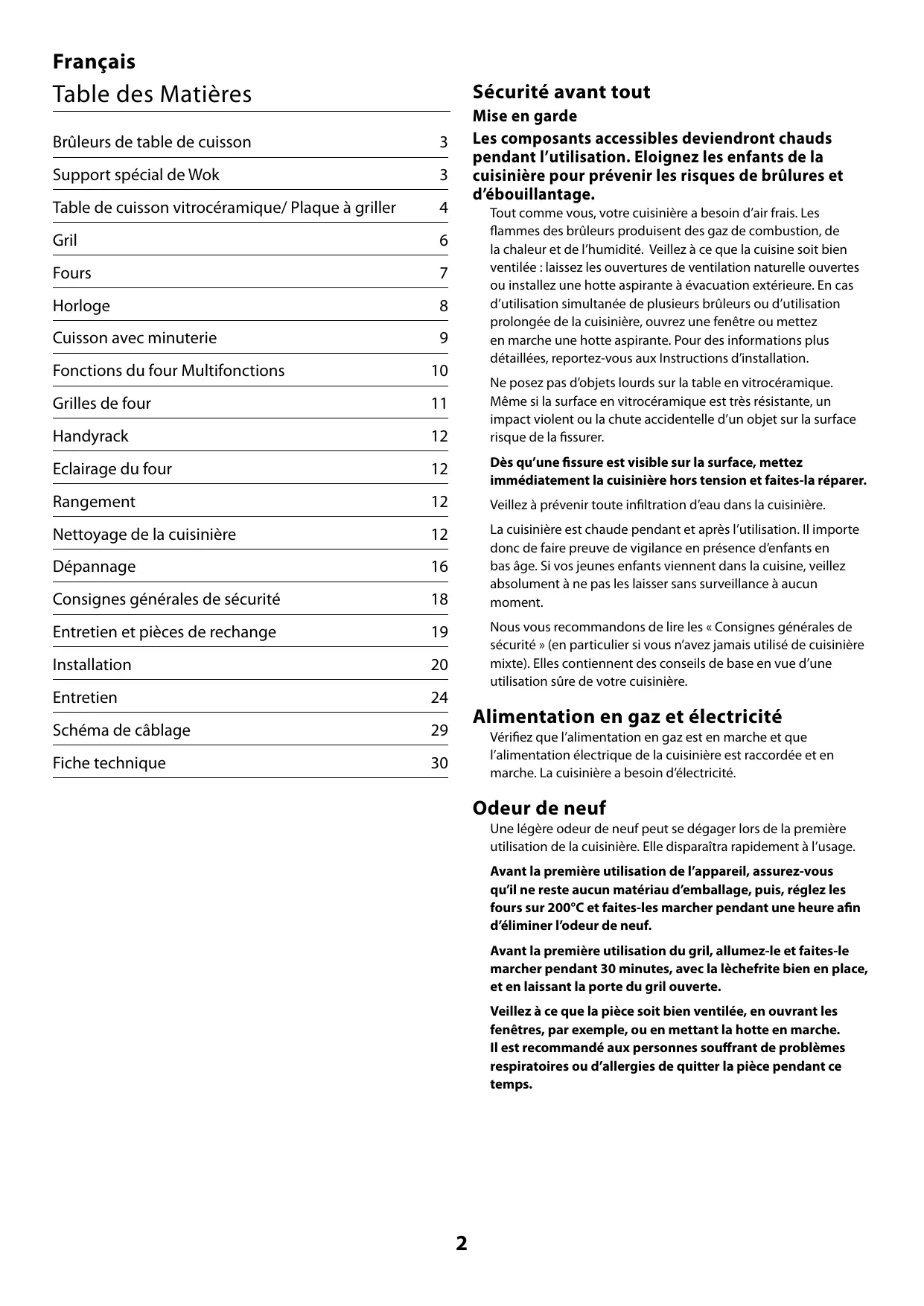

Tout comme vous, votre cuisinière a besoin d’air frais. Les flammes des brûleurs produisent des gaz de combustion, de la chaleur et de l’humidité. Veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure. En cas d’utilisation simultanée de plusieurs brûleurs ou d’utilisation prolongée de la cuisinière, ouvrez une fenêtre ou mettez en marche une hotte aspirante. Pour des informations plus détaillées, reportez-vous aux Instructions d’installation.

Fonctions du four Multifonctions

Nous vous recommandons de lire les « Consignes générales de sécurité » (en particulier si vous n’avez jamais utilisé de cuisinière mixte). Elles contiennent des conseils de base en vue d’une utilisation sûre de votre cuisinière.

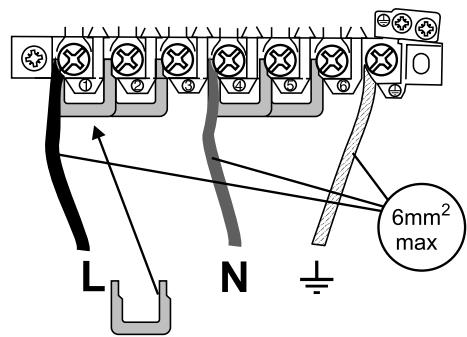

Alimentation en gaz et électricité

Vérifiez que l’alimentation en gaz est en marche et que l’alimentation électrique de la cuisinière est raccordée et en marche. La cuisinière a besoin d’électricité.

Une légère odeur de neuf peut se dégager lors de la première utilisation de la cuisinière. Elle disparaîtra rapidement à l’usage.

Avant la première utilisation de l’appareil, assurez-vous qu’il ne reste aucun matériau d’emballage, puis, réglez les fours sur 200°C et faites-les marcher pendant une heure afin d’éliminer l’odeur de neuf. Avant la première utilisation du gril, allumez-le et faites-le marcher pendant 30 minutes, avec la lèchefrite bien en place, et en laissant la porte du gril ouverte. Veillez à ce que la pièce soit bien ventilée, en ouvrant les fenêtres, par exemple, ou en mettant la hotte en marche. Il est recommandé aux personnes souffrant de problèmes respiratoires ou d’allergies de quitter la pièce pendant ce temps.

Veillez à ce que les flammes ne dépassent pas des récipients de cuisson.

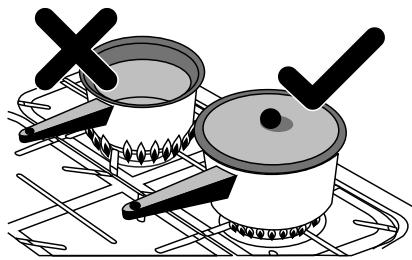

Utilisez un couvercle sur les récipients de cuisson pour porter à ébullition plus rapidement.

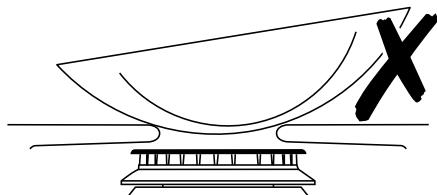

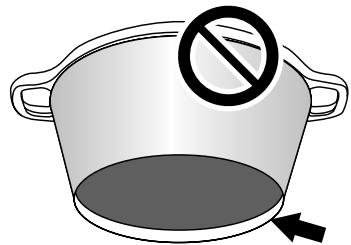

N’utilisez pas de casseroles ou marmites à fond concave ou à fond à rebord incurvé vers le bas.

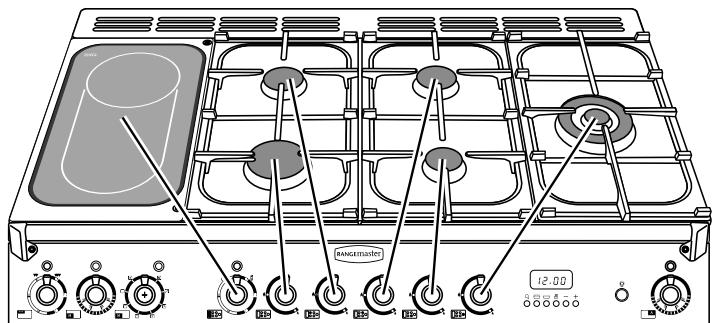

Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton. Chaque brûleur a un dispositif de sécurité spécial qui coupe l’alimentation en gaz en cas d’extinction de la flamme.

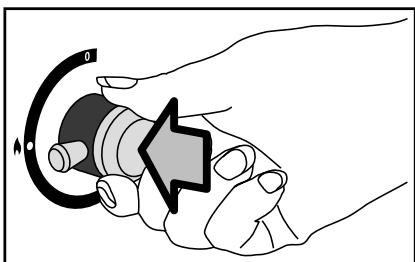

Un dispositif d’allumage par étincelle est déclenché lorsqu’on appuie sur le bouton.

L’utilisation de dispositifs de mijotage, de type plaques d’amiante ou plaques métalliques, est DECONSEILLEE. Ces dispositifs diminueront les performances de la cuisinière et risquent d’endommager les grilles de la table de cuisson.

Appuyez sur un bouton et mettez-le sur le symbole grande flamme ( ). Le dispositif d’allumage produit une étincelle et allume le gaz.

N’utilisez pas de récipients de cuisson instables ou déformés susceptibles de se renverser, ni de récipients de cuisson à fond de très petit diamètre (casseroles à lait, pocheuses individuelles, etc.).

Continuez d’appuyer sur le bouton pendant quelques secondes pour permettre l’arrivée du gaz dans le brûleur.

Le diamètre minimum recommandé pour les récipients de cuisson est de 120 mm.

Le diamètre maximum pour les récipients de cuisson est de 250 mm. Le brûleur Wok (coup de feu) est conçu pour fournir une chaleur uniforme sur une grande surface. Il est parfait pour les grandes poêles et la friture rapide à feu vif. Les petits brûleurs sont plus adaptés aux récipients de cuisson plus petits.

Si le brûleur s’éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n’a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [Off ] et attendez une minute avant d’essayer de nouveau, en appuyant un peu plus longtemps sur le bouton.

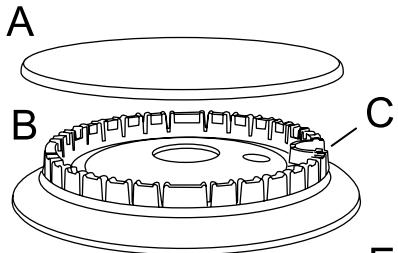

Vous pouvez retirer les éléments du brûleur pour les nettoyer.

Reportez-vous à la section « Nettoyage de la cuisinière ».

Lorsque vous appuyez sur le bouton de commande, une étincelle se produit à chaque brûleur – ceci est normal. N’essayez jamais de démonter ou de nettoyer autour d’un brûleur lorsqu’un autre brûleur est allumé. Vous pourriez recevoir une décharge électrique.

En cas de débordement, essuyez dès que possible la surface en

émail autour des brûleurs de la table de cuisson. Tâchez d’essuyer la substance renversée pendant que l’émail est encore chaud.

Tournez le bouton pour régler la hauteur de flamme.

éliminées à l’aide d’un nettoyant pour métaux.

Le symbole petite flamme indique la « position minimum ». Tournez le bouton vers celle-ci lorsque le contenu du récipient de cuisson est parvenu à

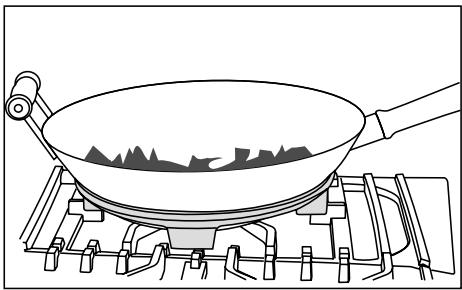

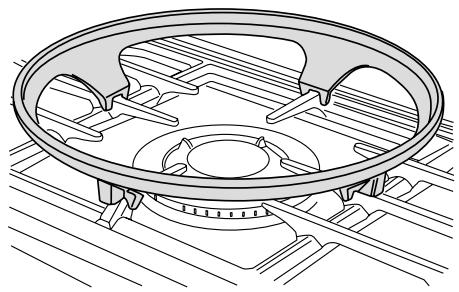

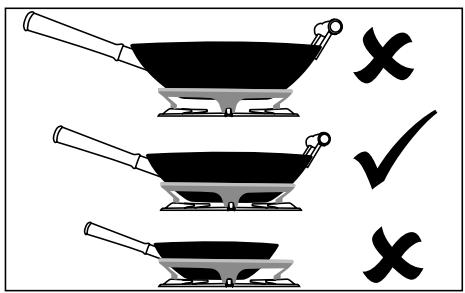

Support spécial de Wok

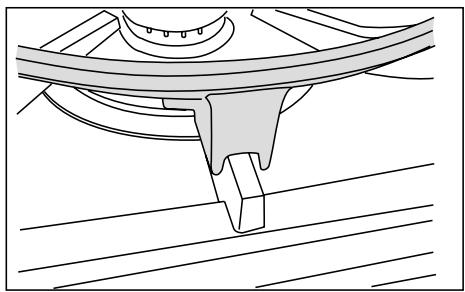

Le support spécial de Wok se place sur la grille du brûleur Wok droit et est conçu pour être utilisé avec un Wok Typhoon™ Professional 35 cm (Référence de pièce 13840S). Il est disponible en grands magasins. Si vous utilisez un autre modèle de Wok, vérifiez qu’il repose correctement sur le support spécial. Les Woks peuvent avoir des tailles et des formes très variées. Il est important que le Wok repose correctement sur le support – mais si le Wok est trop petit, il ne sera pas bien maintenu en place par le support spécial.

Il est recommandé d’utiliser de l’eau savonneuse chaude, un tampon récureur savonneux humide, un produit de nettoyage semi-liquide ou un tampon récureur en nylon pour nettoyer la cuisinière.

Le support spécial de Wok doit être utilisé uniquement sur le brûleur

Wok à triple élément.

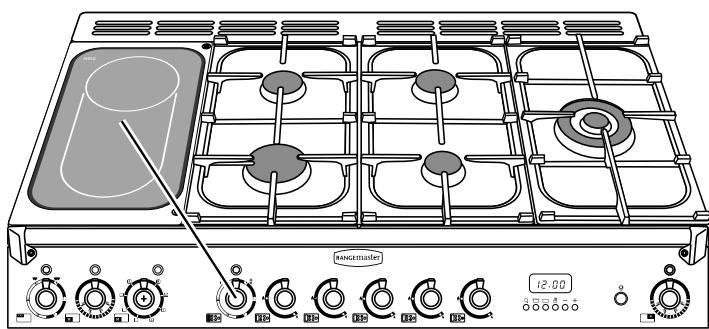

Table de cuisson vitrocéramique/

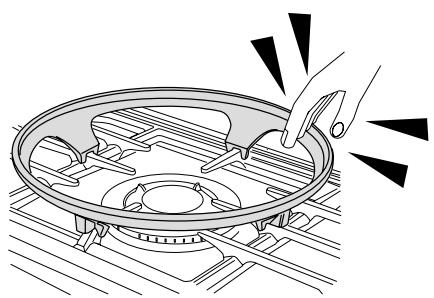

Lorsque vous placez le support spécial, vérifiez que le Wok repose bien sur les barres avant et arrière et qu’il est bien soutenu par une grille de la table de cuisson.

La partie gauche de la table de cuisson est à double usage. Elle peut être utilisée comme table vitrocéramique pour le chauffage d’une casserole, ou bien pour le chauffage de la plaque à griller fournie.

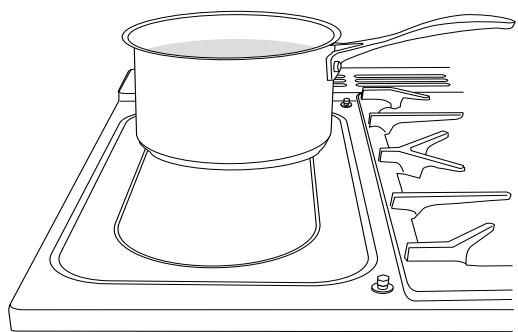

Utilisation avec une casserole

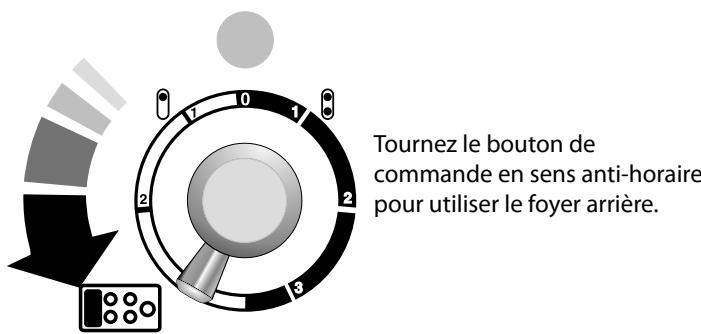

La zone arrière, indiquée par un cercle, s’utilise pour la cuisson avec une casserole.

Vérifiez que le support spécial est stable et que le Wok est placé à niveau sur le brûleur.

Deux éléments permettent d’utiliser la totalité de la surface ou seulement la partie arrière.

Le support spécial deviendra très chaud pendant l’utilisation – laissez-le refroidir suffisamment longtemps avant de le retirer. Tournez le bouton de commande en sens anti-horaire pour utiliser le foyer arrière.

Le voyant au-dessus du bouton de commande s’allume lorsqu’une commande est mise en marche et reste allumé pendant le refroidissement de la surface.

Vous pouvez aussi placer une grande poissonnière sur les deux zones de cuisson. Tournez le bouton en sens horaire pour chauffer la totalité de la surface.

éteinte, elle peut être encore très chaude.

Utilisez uniquement des casseroles conçues pour les tables de cuisson en vitrocéramique. Il est conseillé d’utiliser des casseroles en acier inoxydable et en émail car les casseroles à fond en cuivre ou en aluminium laissent des marques difficiles à éliminer sur la table de cuisson.

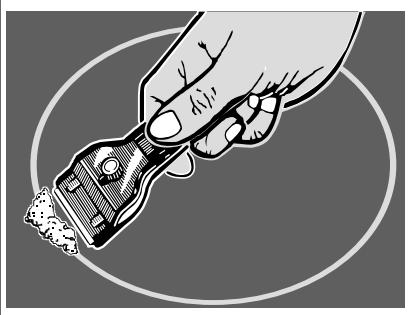

Si du sucre ou des aliments à forte teneur en sucre, des objets en aluminium ou en plastique ont fondu accidentellement sur la surface de la table de cuisson, retirez-les immédiatement de la partie chaude de la table à l’aide d’un racloir à lame pour ne pas abîmer la surface. Reportez-vous à la section « Nettoyage de la cuisinière ».

Les plats de cuisson en vitrocéramique ne conviennent pas du fait de leur faible conductivité.

Utilisez des casseroles à fond épais, lisse et plat. Ceci permet un transfert de chaleur maximal de la table de cuisson à la casserole, d’où une cuisson plus rapide et plus économique.

Ne coupez jamais des aliments directement sur la surface de cuisson.

N’utilisez jamais de Wok à fond rond, même avec un support.

Les casseroles les mieux adaptées sont celles qui, à l’état froid, sont très légèrement bombées vers l’intérieur. En plaçant une règle sur le fond de ces casseroles, on peut constater que la surface est légèrement incurvée vers le milieu. Sous l’effet de la chaleur, le métal se dilate et la totalité du fond du récipient de cuisson est en contact avec la surface de cuisson.

Ne faites pas cuire des aliments directement sur la surface de cuisson, c’est-à-dire sans les mettre au préalable dans un récipient ou un ustensile de cuisson.

Veillez à ce que le fond du récipient de cuisson soit propre et sec pour éviter que des résidus d’aliments ne brûlent et n’attachent sur la plaque de la table de cuisson. Ceci permet également d’éviter les rayures et les dépôts (tels que les particules de calcaire).

Ne placez rien entre le fond du récipient de cuisson et la surface de cuisson (plaque d’amiante, feuille de papier aluminium ou support de Wok, par exemple).

N’utilisez pas la table de cuisson comme plan de travail.

Ne faites pas glisser des ustensiles sur la table de cuisson.

Ne laissez pas des ustensiles, des aliments ou des produits combustibles sur la table de cuisson lorsqu’elle n’est pas en service

(torchon, ou poêle contenant de l’huile, par exemple).

Veillez à toujours utiliser des récipients de la même taille (ou légèrement plus grands) que le diamètre indiqué sur la surface de cuisson. L’utilisation de récipients plus petits entraîne une perte de chaleur et, en cas de débordement, le contenu du récipient attachera à la surface de cuisson. Utilisez un couvercle sur les récipients de cuisson pour porter à ébullition plus rapidement.

Ne placez pas de plastique, de feuille de papier aluminium ou de récipients en plastique sur la table de cuisson.

Ne laissez pas les foyers allumés s’ils ne sont pas utilisés pour la cuisson.

Soulevez toujours les récipients pour les retirer de la surface de cuisson. Ne les faites pas glisser sur la surface, car vous risquez de la marquer et de la rayer.

N’utilisez pas des récipients de cuisson plus grands ou plus petits qu’un foyer. Placez toujours les récipients de cuisson bien au centre du foyer.

Ne laissez jamais qui que ce soit grimper ou se tenir debout sur la table de cuisson.

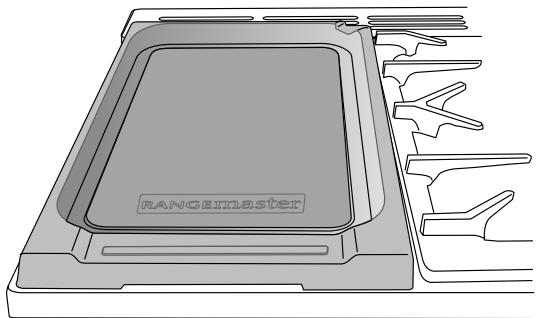

Utilisation avec la plaque à griller

Mettez toujours le bouton de commande sur la position arrêt [Off ] avant de retirer un récipient de la surface de cuisson.

Même si la surface en vitrocéramique est très résistante, un impact violent ou la chute accidentelle d’un objet (une salière, par exemple) risque de la fissurer. Si la surface est fissurée, mettez immédiatement la cuisinière hors tension et faites-la réparer.

La plaque à griller est conçue pour être montée en toute sécurité sur les goupilles de positionnement au-dessus de la surface de cuisson en vitrocéramique.

Veillez à prévenir toute infiltration d’eau dans la cuisinière.

Nettoyez la surface après chaque utilisation pour prévenir les rayures et les taches. Lorsque vous cuisinez sur la table de cuisson, le foyer utilisé pourra s’éclairer et s’éteindre. Ceci est dû à un dispositif de sécurité qui limite la température de la table de cuisson. Ceci est tout à fait normal, surtout à des températures élevées. Toutefois, si cela se produit fréquemment avec un récipient de cuisson particulier, cela peut venir du fait que celui-ci ne convient pas à une table de cuisson en vitrocéramique car il est trop petit ou a un fond trop irrégulier.

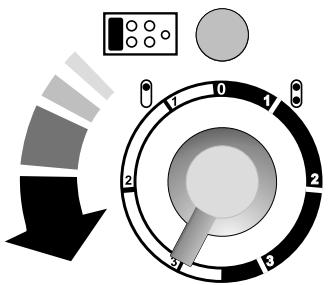

Deux éléments permettent d’utiliser la totalité de la surface ou seulement la partie arrière.

Ne faites jamais fonctionner la cuisinière avec les mains mouillées.

Un espace situé dans le coin droit arrière de la plaque à griller vous permet de déverser l’excédent de graisse après la cuisson. Faites attention – la plaque peut être très chaude.

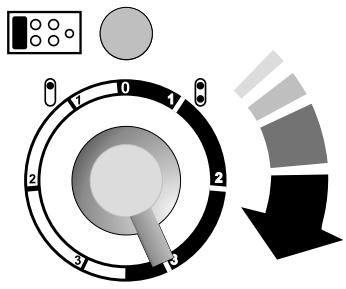

Tournez le bouton en sens horaire pour chauffer la totalité de la surface.

Après utilisation, nettoyez la plaque avec de l’eau savonneuse chaude et un chiffon doux. Laissez refroidir la plaque avant de la nettoyer.

Le voyant au-dessus du bouton de commande s’allume lorsqu’une commande est mise en marche et reste allumé pendant le refroidissement de la surface.

Avant la première utilisation du gril, allumez-le et faites-le marcher pendant 30 minutes, avec la lèchefrite bien en place, et en laissant la porte du gril ouverte.

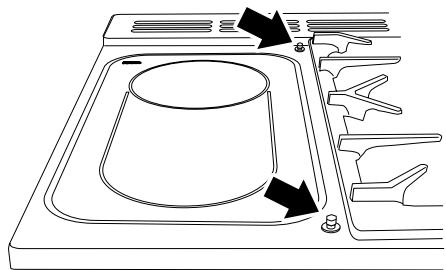

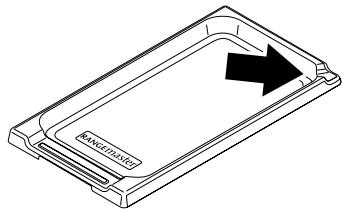

La plaque à griller se place sur deux goupilles de positionnement.

Vérifiez qu’elle est placée correctement.

Veillez à ce que la pièce soit bien ventilée, en ouvrant les fenêtres, par exemple, ou en mettant la hotte en marche.

Il est recommandé aux personnes souffrant de problèmes respiratoires ou d’allergies de quitter la pièce pendant ce temps.

Elle s’utilise pour la cuisson directe des aliments. N’utilisez pas de récipients de cuisson sur cette plaque. La plaque à griller a une surface antiadhésive susceptible d’être endommagée par des ustensiles de cuisine métalliques (spatules, par exemple). Utilisez des ustensiles en bois ou en plastique thermorésistant.

Avant l’utilisation, vous pouvez enduire la plaque d’une légère couche d’huile à friture.

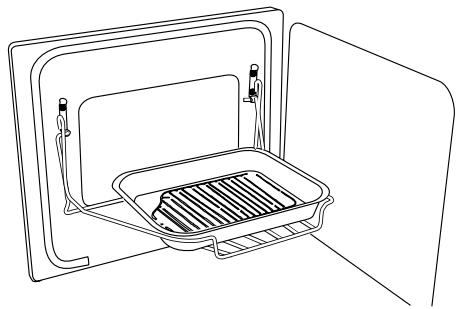

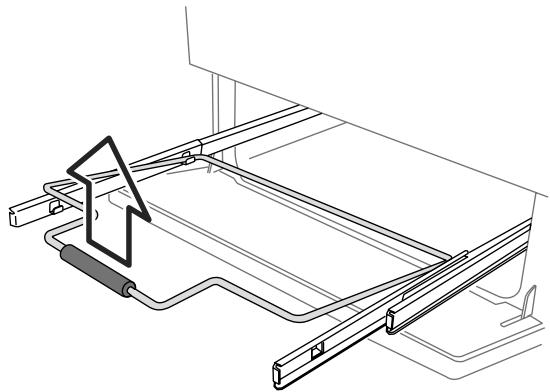

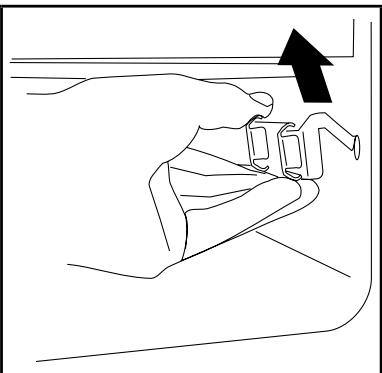

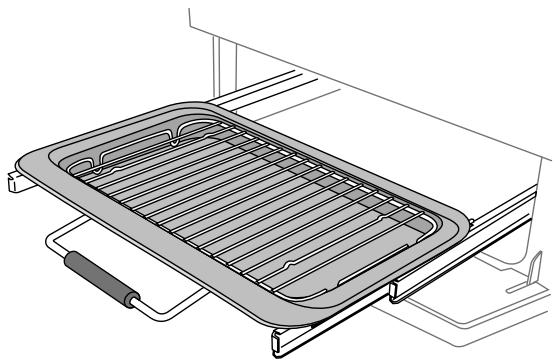

Ouvrez la porte du gril et tirez le support de la lèchefrite vers l’avant au moyen de la poignée.

Préchauffez la plaque à griller pendant 5 minutes au maximum avant d’y déposer les aliments. Un préchauffage plus long risque de l’endommager.

Mettez le bouton de commande sur un réglage inférieur pour diminuer la température de la plaque à griller. Utilisez les réglages suivants comme guide de cuisson sur la plaque à griller.

Moyen: Avec la pratique, vous vous familiariserez rapidement avec les réglages corrects adaptés à la préparation de vos plats.

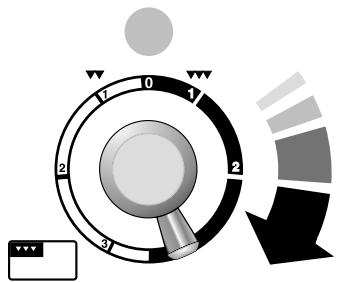

Le gril a deux éléments qui permettent de chauffer la totalité de la lèchefrite ou seulement la partie droite de celle-ci.

La plaque à griller deviendra très chaude pendant l’utilisation

– laissez-la refroidir suffisamment longtemps avant de la retirer. Utilisez uniquement des gants de cuisine secs L’emploi de gants humides sur des surfaces chaudes peut provoquer des brûlures par la vapeur. Ne laissez jamais des gants de cuisine entrer en contact avec des éléments chauffants chauds.

Pour un complément d’informations au sujet de ce four, veuillez vous reporter à la section « Four Multifonctions ».

Tournez-le en sens anti-horaire pour chauffer la partie droite.

Le voyant au-dessus de la commande de gril s’allumera. Pour obtenir les meilleurs résultats possibles, préchauffez pendant 2 minutes avec la lèchefrite en place. Placez les aliments sur la grille de la lèchefrite, puis insérez le support. Tournez le bouton de commande pour régler la chaleur du gril. Vérifiez que le support de la lèchefrite est inséré à fond. Ne fermez jamais la porte du gril lorsque celui-ci est en marche. La grille de la lèchefrite est réversible pour permettre deux positions de gril.

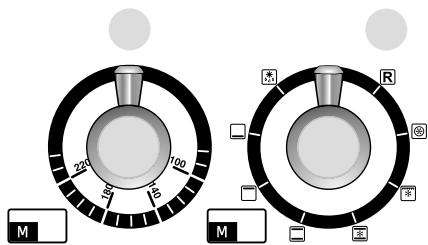

Le four Multifonctions est doté de deux commandes, un sélecteur de fonction et un bouton de réglage de température.

Ne laissez jamais le gril en marche pendant plus de quelques instants si la lèchefrite n’est pas en place sous le gril.

Tournez le sélecteur de fonction pour le mettre sur une fonction de cuisson.

Pour obtenir les meilleurs résultats possibles, notamment pour griller des tranches de pain, préchauffez pendant deux minutes avec la lèchefrite en place.

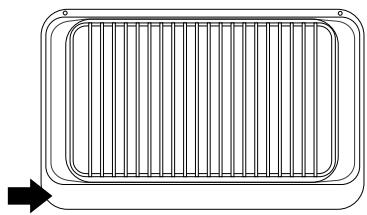

Vous pouvez retirer la grille de la lèchefrite et y déposer les aliments pendant le préchauffage. La grille de la lèchefrite est réversible pour permettre deux positions de gril.

Tournez le bouton de réglage de température du four pour le mettre sur la température requise.

La lèchefrite et le support sont amovibles pour faciliter le nettoyage. Reportez-vous à la section « Nettoyage de la cuisinière ».

Lorsque vous tirez la lèchefrite vers l’avant, le bord large est-il à l’avant ? Il est important qu’il soit situé à l’avant.

Le voyant du four sera allumé jusqu’à ce que le four atteigne la température requise.

Il s’allumera et s’éteindra pendant la cuisson.

L’appareil devient chaud lorsqu’il est en marche. Veillez à ne pas toucher les éléments chauffants à l’intérieur du four.

Avant d’utiliser l’appareil pour la première fois, réglez les fours sur 200°C et faites-les marcher pendant une heure afin d’éliminer l’odeur de neuf. Pour éliminer l’odeur de neuf, assurez-vous que la pièce est bien aérée, en ouvrant les fenêtres, par exemple, ou en mettant la hotte en marche.

Il est recommandé aux personnes souffrant de problèmes respiratoires ou d’allergies de quitter la pièce pendant ce temps.

Le ventilateur dans le four droit brasse l’air chaud continuellement, assurant ainsi une cuisson plus rapide et plus uniforme.

En général, les températures de cuisson recommandées pour un four ventilé sont plus basses que celles pour un four conventionnel.

Vous pouvez vérifier le temps de cuisson qui reste en appuyant sur (

Tournez le bouton de réglage de température du four pour le mettre sur la température requise.

) et annuler le signal sonore en appuyant sur (

fin de la cuisson. METTEZ D’ABORD LE BOUTON DE COMMANDE Horloge

DU FOUR SUR LA POSITION 0, puis appuyez une fois sur (

Vous pouvez utiliser la minuterie pour allumer et éteindre le four Multifonctions gauche. L’horloge doit être réglée sur l’heure actuelle pour que ce four puisse fonctionner.

pour arrêter le signal sonore, appuyez de nouveau sur ( revenir au fonctionnement manuel.

Mise en marche et arrêt automatiques du four

Avant de régler la minuterie, vous devez avoir deux chiffres à l’esprit.

Le «temps de cuisson», c’est-à-dire la durée pendant laquelle vous voulez que le four fonctionne.

«L’heure d’arrêt», c’est-à-dire l’heure à laquelle vous voulez que le four s’arrête Vous ne pouvez pas régler directement une heure de mise en marche – celle-ci est réglée automatiquement lorsque vous réglez le temps de cuisson et l’heure d’arrêt.

Appuyez sans relâcher, comme indiqué ci-dessus. En même temps, appuyez sur (-) ou (+) jusqu’à l’affichage de l’heure correcte. N’oubliez pas qu’il s’agit d’une horloge 24 heures. Si vous faites une erreur ou si vous vous trompez de bouton, mettez l’appareil hors tension pendant une ou deux minutes, puis recommencez la procédure.

Maintenez enfoncé le bouton

« Temps de cuisson » ( ). En même temps, appuyez sur (-) ou (+) jusq u’à ce que «Temps de cuisson» s’affiche.

Réglage du temps de cuisson (minuterie)

Appuyez sans relâcher sur (

Maintenez enfoncé le bouton « Heure d’arrêt » ( Réglez la fonction et la température du four. Le signal sonore indiquera la fin de la cuisson. METTEZ D’ABORD LE BOUTON DE COMMANDE DU FOUR SUR LA POSITION ARRET

+ ». Le symbole de clé disparaît et « On » ([Marche]) s’affiche.

Relâchez les boutons.

) pour arrêter le signal sonore,

) pour revenir au fonctionnement

. Si vous êtes absent pendant la cuisson, ne vous inquiétez pas au sujet de l’arrêt du signal sonore, celui-ci s’arrêtera après un certain temps. A votre retour, mettez les boutons de fonction et de température du four sur 0, puis appuyez deux fois sur ( pour revenir au fonctionnement manuel.

Cuisson avec minuterie

Lorsqu’on annule un réglage automatique, tout temps de cuisson déjà réglé doit être remis sur 0.00 avant que l’on puisse revenir au fonctionnement manuel en appuyant sur le bouton (

La minuterie ne peut commander que le four Multifonctions gauche.

Fonction de verrouillage Lorsque la fonction de verrouillage est activée, l’horloge fonctionne comme de coutume mais le four est verrouillé et ne peut s’allumer. De cette façon, s’il arrivait à votre enfant de sélectionner un programme de cuisson, la mise en route du programme ne serait pas activée et le four ne s’allumerait pas.

Si vous désirez cuire plusieurs plats simultanément, choisissez des plats nécessitant approximativement le même temps de cuisson. Cependant, la cuisson de certains plats peut être légèrement « ralentie » en utilisant des petits plats de cuisson et en les recouvrant d’une feuille de papier aluminium, ou

« accélérée » en utilisant de plus petites quantités ou des plats de cuisson plus grands.

Mise en marche de la fonction de verrouillage

Vérifiez que l’horloge est sur le mode manuel et annulez tout programme en cours. Appuyez sans relâcher sur les

Evitez d’utiliser des aliments rapidement périssables (poisson, porc, etc.) si vous prévoyez une longue période d’attente, surtout par temps chaud.

boutons Minuterie ( ) et Temps de cuisson (

N’utilisez pas un four déjà chaud. N’utilisez pas ce mode de cuisson si le four adjacent est chaud.

« On » ([Marche]) sera affiché.

Evitez d’utiliser du vin ou de la bière si vous prévoyez une période d’attente, ceci afin de prévenir le risque de fermentation.

Pour empêcher la crème de tourner, ajoutez-la aux plats juste avant de servir.

Appuyez une fois sur le bouton

Enduisez les légumes frais de matière grasse fondue ou faites-les tremper dans une solution d’eau et de jus de citron, pour prévenir leur décoloration pendant la période d’attente.

Le symbole de clé ( ) et « Of »

([Arrêt]) s’affichent. Relâchez les boutons.

La cuisson des tartes aux fruits, tartes à la crème ou autres mélanges humides sur fonds de tartes non cuits ne donnera de bons résultats que si la période d’attente avant la cuisson est courte. Les plats contenant des restes de viande ou de volaille cuite ne doivent pas être cuits automatiquement si la période d’attente est longue.

A présent, les fonctions de commande du four sont verrouillées.

Après quelques secondes, l’affichage indique de nouveau l’heure et le symbole de la clé ( ).

Décongelez complètement les volailles entières avant de les mettre au four.

Vérifiez que la viande et la volaille sont complètement cuites avant de les servir.

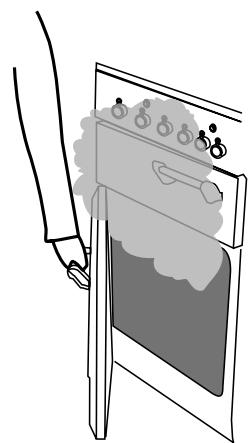

Four gauche et four droit

Arrêt de la fonction de verrouillage

Avant d’utiliser l’appareil pour la première fois, réglez les fours sur 200°C et faites-les marcher pendant une heure afin d’éliminer l’odeur de neuf. Pour éliminer l’odeur de neuf, assurez-vous que la pièce est bien aérée, en ouvrant les fenêtres, par exemple, ou en mettant la hotte en marche.

Il est recommandé aux personnes souffrant de problèmes respiratoires ou d’allergies de quitter la pièce pendant ce temps.

Appuyez sans relâcher sur les boutons Minuterie ( ) et Temps de cuisson (

) pendant 8 secondes environ. « Of » ([Arrêt]) sera affiché. Pour ne pas endommager le revêtement émaillé intérieur, ne placez pas de moules à viande ou de plaques de cuisson sur la partie inférieure du four et ne recouvrez pas la sole du four de papier aluminium. Veillez à ce que les grilles soient toujours insérées à fond dans le four.

Si vous choisissez de placer des aliments dans le four froid avant la cuisson tout en utilisant la fonction Réponse Rapide, veillez

à ce que les gâteaux, etc. ne soient pas placés trop haut dans le four.

Placez les plaques de cuisson, moules à viandes, etc., à niveau, au centre des grilles du four. Eloignez les plaques et les plats de cuisson des bords du four, afin de ne pas trop dorer les aliments.

Comme pour tout type de cuisson, en particulier pour les volailles, viandes et plats préparés, vérifiez que les aliments sont bien chauds avant de servir.

Pour dorer un plat uniformément, il est recommandé d’utiliser une plaque de cuisson de dimensions maximales 340 mm x 340 mm.

Laissez toujours un «doigt de largeur» entre des plats placés sur une grille de four. Ceci afin de faciliter la circulation de chaleur autour des plats. Les panneaux internes autonettoyants (voir la section « Nettoyage de la cuisinière ») sont plus efficaces lorsqu’on évite les projections grasses. Couvrez la viande pendant la cuisson. Pour réduire les projections grasses lorsque vous ajoutez des légumes dans la graisse chaude autour d’un rôti, séchez soigneusement les légumes ou enduisez-les d’un peu d’huile à friture. Si vous souhaitez dorer un fond de tarte, préchauffez une plaque de cuisson pendant 15 minutes avant de placer le plat au centre de la plaque. Placez les plats susceptibles de bouillir et déborder pendant la cuisson sur une plaque de cuisson.

La porte du four doit être fermée pendant la décongélation.

Des aliments plus volumineux, tels que des poulets entiers et des rôtis, ne doivent pas être décongelés de cette façon. Nous vous conseillons de les décongeler au réfrigérateur. Ne décongelez pas des aliments dans un four tiède ou à côté d’un four en marche ou encore chaud. Vérifiez que les aliments à base de produits laitiers, la viande et la volaille sont complètement décongelés avant de les cuire.

Cette fonction commande le ventilateur et l’élément chauffant autour de celui-ci. Une chaleur uniforme est produite partout dans le four, ce qui permet la cuisson rapide de grandes quantités d’aliments. La cuisson par four ventilé est particulièrement utile pour la cuisson simultanée d’aliments sur plusieurs grilles et est une excellente fonction « polyvalente ». Vous devrez peut-être diminuer la température de 10°C environ pour des plats que vous aviez l’habitude de cuire dans un four conventionnel.

Fonctions du four Multifonctions

Le four Multifonctions permet de nombreuses utilisations variées. Nous vous conseillons de bien surveiller la cuisson jusqu’à ce que vous soyez familiarisé avec chaque fonction. N’oubliez pas : toutes les fonctions ne conviennent pas à tous les types d’aliments.

Si vous souhaitez préchauffer le four, attendez que le voyant s’éteigne avant de mettre le plat au four.

Cuisson au four avec gril ventilé

Les fours ventilés Rangemaster préchauffent rapidement, mais la fonction Réponse Rapide accélère le préchauffage pour vous permettre de commencer la cuisson plus rapidement. Pour utiliser la fonction Réponse Rapide, il suffit de tourner le bouton de commande de fonction sur R et de régler à la

Cette fonction commande le ventilateur et brasse l’air chauffé par les éléments chauffants de la voûte et de la sole du four. Cette fonction, qui combine la cuisson ventilée et la cuisson conventionnelle (chaleur supérieure et inférieure), est un moyen de cuisson idéal pour les aliments volumineux (gros rôti, par exemple) pour lesquels une cuisson complète est très importante. On peut également faire cuire des plats simultanément sur deux grilles, mais les plats devront être intervertis pendant la cuisson, car, avec cette fonction, la chaleur est plus intense dans la voûte du four qu’au niveau de la sole.

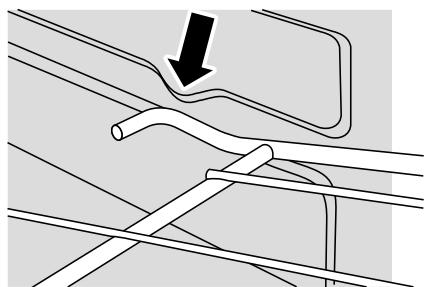

Le protège-grille doit être à l’arrière, et pointer vers le haut.

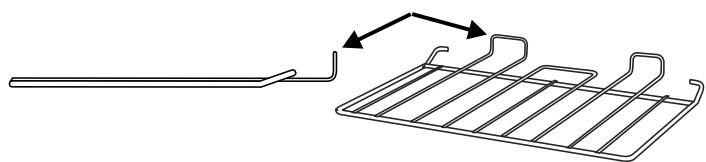

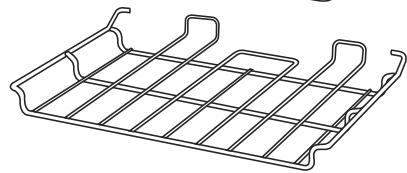

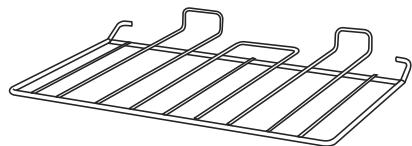

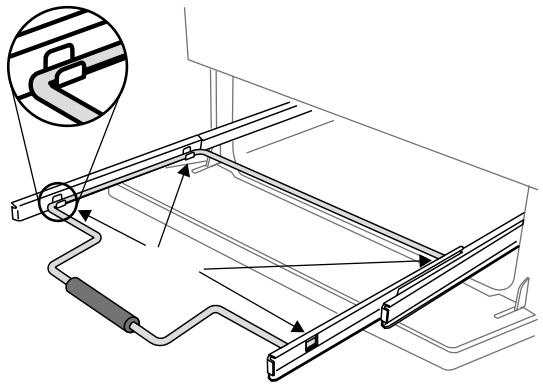

Outre les grilles plates, certains modèles sont fournis avec une grille surbaissée. La grille surbaissée augmente les possibilités d’espacement entre les grilles de four.

Ce mode de cuisson est intensif et rapide; surveillez les aliments cuits ainsi jusqu’à ce que vous soyez familiarisé avec cette fonction.

Soulevez la partie avant de la grille pour faire passer l’arrière de la grille sous la butée d’arrêt, puis tirez la grille vers l’avant.

Cette fonction utilise uniquement l’élément situé dans la voûte du four. C’est une fonction utile pour gratiner ou finir des gratins de pâtes, des légumes en sauce et des lasagnes, le plat à gratiner étant déjà chaud avant la mise en marche de l’élément supérieur.

Cette fonction utilise uniquement l’élément inférieur. Elle permettra de dorer le fond d’une pizza ou d’une quiche ou de terminer la cuisson d’un fond de tarte sur une grille inférieure. C’est également une chaleur douce, parfaite pour le mijotage de plats placés au milieu du four ou pour réchauffer des assiettes.

Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu’à ce que les extrémités soient en contact avec la butée d’arrêt de la grille. Soulevez l’avant de la grille pour que les extrémités puissent dépasser les butées, puis abaissez l’avant pour mettre la grille à l’horizontale, avant de l’insérer à fond.

Les fonctions Elément gratineur et Chaleur inférieure sont des adjonctions utiles à votre four et vous permettent de finir vos plats à la perfection. Vous constaterez rapidement que leur utilisation contribue à étendre vos compétences culinaires.

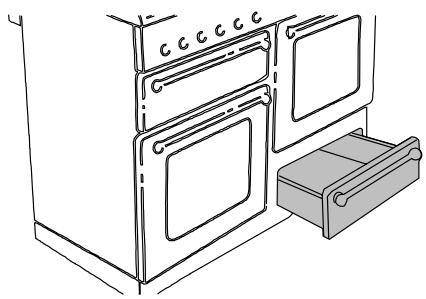

Le tiroir inférieur permet le rangement des plaques de cuisson et autres ustensiles de cuisine. Il peut devenir très chaud ; n’y rangez pas d’objets susceptibles de fondre ou de s’enflammer. Pour extraire le tiroir, ouvrez-le complètement et tirez vers le haut. Le Handyrack se monte uniquement sur la porte du four gauche. Il est facile de surveiller les aliments cuisant ainsi car vous pouvez y accéder lorsque la porte est ouverte. Vous pouvez le monter sur deux positions. Retirez une des grilles et placez l’autre selon les besoins. Lorsque le Handyrack est utilisé sur sa position supérieure maximum, d’autres plats peuvent être cuits sur une grille placée à la position inférieure du four. Lorsque le Handyrack est utilisé sur sa position inférieure maximum, d’autres plats peuvent être cuits sur une grille placée à la deuxième position du four.

Nettoyage de la cuisinière

Informations importantes Avant un nettoyage complet, mettez la cuisinière hors tension. N’oubliez pas de la remettre sous tension et de régler l’horloge lorsque le nettoyage est terminé.

Pour monter le Handyrack, placez un côté sur le support de la porte.

N’utilisez jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d’eau de Javel, de nettoyants chlorés, de produits abrasifs

à gros grain ou de sel. Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d’avoir des effets nocifs. N’utilisez pas de nettoyeur à vapeur sur votre cuisinière. Des produits de nettoyage recommandés sont indiqués au « Tableau de nettoyage » à la fin de cette section. Toutes les parties de la cuisinière peuvent être lavées à l’eau savonneuse chaude, mais veillez à prévenir toute infiltration d’eau dans l’appareil.

Faites sortir l’autre côté pour l’accrocher sur l’autre support.

Brûleurs de table de cuisson

Certains modèles ont un anneau de garniture séparé qui se place sur la tête du brûleur.

Les têtes et chapeaux de brûleurs sont démontables pour faciliter le nettoyage. Vérifiez qu’ils sont complètement secs avant de les remettre en place.

Appuyez sur le bouton approprié pour allumer l’une des lampes de four.

Si l’une des lampes est défectueuse, mettez la cuisinière hors tension avant de changer l’ampoule. Pour des informations détaillées sur la façon de changer une ampoule, reportez-vous à la section « Dépannage ».

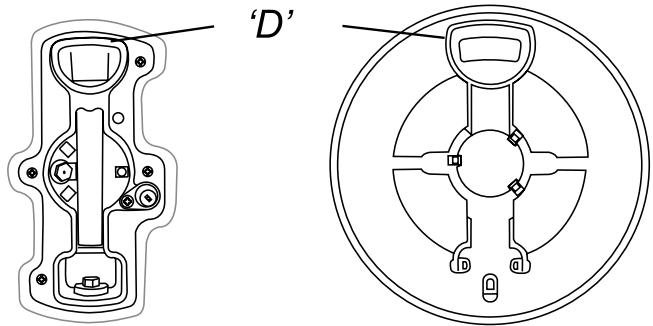

Le brûleur de Wok est un peu plus complexe, mais est aussi démontable à des fins de nettoyage.

A - Encoche d’électrode, B - Electrode d’allumage

Montez les deux chapeaux de brûleur, en vérifiant qu’ils sont placés correctement.

Tout d’abord, assurez-vous que les voyants de chaleur résiduelle sont éteints et que la surface de cuisson est froide. Appliquez une petite quantité (2 cm de diamètre environ) de produit nettoyant semi-liquide pour surface vitrocéramique au centre de chaque zone à nettoyer. A l’aide de papier essuie-tout propre et humide,

étalez le produit nettoyant sur la surface de cuisson, comme pour nettoyer une vitre. Pour finir, essuyez la surface avec du papier essuie-tout propre et sec.

Nettoyage des déversements accidentels

En cas de déversement ou débordement accidentel pendant la cuisson, éteignez la cuisinière et essuyez autour de la zone chaude avec du papier essuie-tout propre. Si les aliments déversés (autres qu’une substance sucrée) se trouvent dans une zone chaude de la table de cuisson, attendez que celle-ci ait entièrement refroidi pour nettoyer et suivez les instructions ci-dessous (« Nettoyage des déversements brûlés »). En cas de fonte accidentelle d’un objet ou de déversement d’aliments à forte teneur en sucre (confiture, sauce tomate, etc.) sur la table de cuisson, ENLEVEZ IMMEDIATEMENT les aliments déversés à l’aide d’un racloir à lame pendant que la table est encore chaude. IMPORTANT : Utilisez un gant isolant pour ne pas vous brûler. Raclez le plus gros des aliments déversés ou de toute matière qui aurait fondu sur la zone de cuisson et poussez-les vers une zone froide. Mettez ensuite la cuisinière sur la position Arrêt [OFF] et laissez-la refroidir avant de nettoyer à nouveau. Lorsque la surface de cuisson est refroidie et que les voyants de chaleur résiduelle sont éteints, suivez la procédure de nettoyage quotidien décrite plus haut.

A - chapeau de brûleur interne, B - chapeau de brûleur externe, C - tête de brûleur interne, D - tête de brûleur externe, E - socle de brûleur de Wok Lors du remontage des éléments du brûleur de Wok, retournez le grand anneau de garniture et repérez la partie en forme de « D ».

Pour chaque côté, soutenez la glissière latérale d’une main et, de l’autre, soulevez le support pour le dégager des clips latéraux.

IMPORTANT : Procédez avec précaution si vous utilisez un racloir coupant. Lorsque le plus gros a été enlevé à l’aide du racloir, suivez la procédure de nettoyage quotidien décrite plus haut.

Nettoyage des traces métalliques

Le fait de faire glisser des récipients en aluminium ou en cuivre sur la table de cuisson peut marquer la surface. Ces marques ressemblent souvent à des rayures, mais sont faciles à éliminer au moyen de la procédure de nettoyage des déversements accidentels décrite plus haut. Dans le cas de marques tenaces, utilisez un produit nettoyant semi-liquide et un racloir à lame, en procédant selon la méthode décrite plus haut.

Par sécurité, repoussez les glissières latérales dans l’enceinte du gril.

Pour retirer le support de la lèchefrite, tirez la lèchefrite vers l’avant.

N’utilisez pas de produit abrasif.

NE LAVEZ PAS les glissi ères latérales au lave-vaisselle. Après le nettoyage, raccrochez les glissières latérales sur les côtés de l’enceinte du gril. Pour remonter le support, tirez les glissières latérales vers l’avant, et, pour chaque côté, soutenez la glissière et appuyez sur le support pour le réinsérer dans les glissières. Replacez la lèchefrite. Soulevez la lèchefrite du support. Le support est maintenu sur les glissières latérales par deux clips de chaque côté.

Panneau de commande et portes des fours

N’utilisez pas de produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides (Cif, par exemple) sur les surfaces en acier inoxydable brossé. Les meilleurs résultats s’obtiennent avec des détergents liquides.

Le panneau et les boutons de commande doivent être nettoyés uniquement avec un chiffon doux imbibé d’eau savonneuse chaude. Essuyez avec un chiffon humide propre, puis lustrez à l’aide d’un chiffon sec. Les portes des fours doivent être nettoyées uniquement avec un chiffon doux imbibé d’eau savonneuse chaude.

Grilles de table de cuisson, et support spécial Wok (selon les modèles)

Email ou acier inoxydable

Fonte à revêtement émaillé Cif ou autre produit nettoyant semi-liquide avec un chiffon doux. Ne frottez pas trop fort. Laissez refroidir. Lavez à l’eau savonneuse chaude. N’utilisez pas de produits nettoyants/tampons abrasifs. Lave-vaisselle.

Surface antiadhésive

N’utilisez pas de produits nettoyants pour vitrocéramique sur le pourtour de la table. Nettoyez le pourtour de la table uniquement avec de l’eau savonneuse chaude et un chiffon doux.

Extérieur de la cuisinière

Eau tiède savonneuse. Ne pas utiliser de produits nettoyants abrasifs sur les caractères.

Eau tiède savonneuse, chiffon doux.

Vitre de porte de four/ Couvercle en verre

Composant Pour éviter les projections grasses dans le four, recouvrez les rôtis de papier aluminium ou utilisez un sac de cuisson. Enduisez les légumes de matière grasse avant de les placer autour de la viande.

Utilisez-vous la lèchefrite sur les glissières et non pas directement sur la surface inférieure de l’enceinte du gril ? La lèchefrite est-elle insérée à fond jusqu’à la butée ?

Les fours sont dotés de panneaux amovibles à revêtement

émaillé qui sont partiellement autonettoyants. Ceci n’empêche pas complètement la formation de taches sur le revêtement, mais réduit le nettoyage manuel nécessaire. Le nettoyage automatique des panneaux est plus efficace à une température supérieure à 200°C. Si, en général, vous utilisez le four à des températures inférieures, retirez occasionnellement les panneaux et essuyez-les avec un chiffon non pelucheux imbibé d’eau savonneuse chaude. Séchez et replacez les panneaux dans le four chauffé à 200°C pendant environ une heure. Ceci assurera un bon fonctionnement des panneaux autonettoyants. N’utilisez pas de paille de fer ou tout autre matériau susceptible de rayer la surface. N’utilisez pas de tampons de nettoyage pour fours.

Lorsque vous tirez la lèchefrite vers l’avant, le bord large est-il à l’avant ? Il est important qu’il soit situé à l’avant.

Les boutons de commande deviennent chauds lorsque j’utilise le four ou le gril; comment faire pour empêcher cela ?

Ceci est dû à la chaleur provenant du four ou du gril. Ne laissez pas la porte du four ouverte. Lorsque vous utilisez le gril, vérifiez que la lèchefrite du gril est insérée à fond jusqu’à la « butée arrière ».

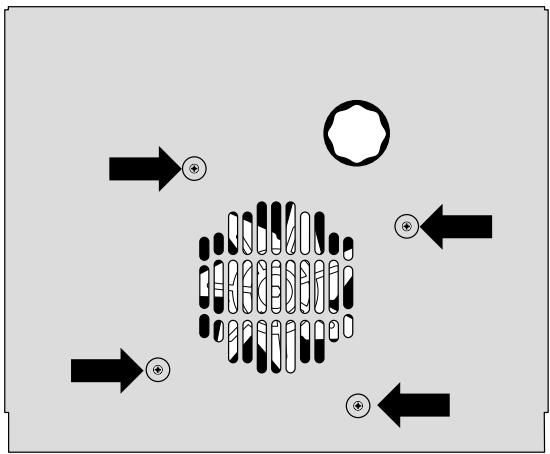

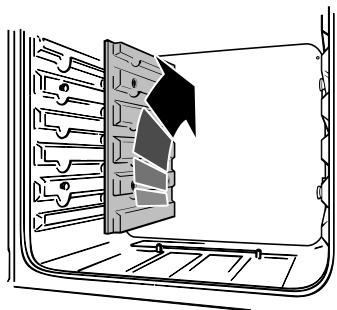

Dépose des panneaux internes de four

Certains panneaux internes de four sont amovibles afin de permettre leur nettoyage et le nettoyage derrière les panneaux. Retirez d’abord les grilles du four.

En cas de problème concernant l’installation, si mon installateur d’origine ne peut pas venir résoudre le problème, à qui incombent les frais ?

Les panneaux latéraux des fours peuvent être retirés. Chaque panneau latéral est maintenu en place par quatre vis de fixation.

Les panneaux peuvent être retirés sans avoir à enlever les vis. Soulevez chaque panneau latéral pour le décrocher des vis. Tirezle ensuite vers l’avant.

C’est à vous qu’incombent ces frais. Les sociétés d’entretien factureront leurs interventions si elles réparent une installation effectuée par votre installateur d’origine. Il est de votre intérêt de contacter votre installateur d’origine.

Disjoncteurs différentiels

Lorsque l’installation de la cuisinière est protégée par un dispositif pour courant résiduel (DCR) d’une sensibilité de 30 milliampères, l’utilisation combinée de votre cuisinière et d’autres appareils domestiques peut occasionnellement causer des disjonctions fortuites. Dans ce cas, il est utile de protéger le circuit de la cuisinière avec un dispositif de 100 mA. Cette intervention doit être effectuée par un électricien qualifié.

Après retrait des panneaux internes, vous pouvez nettoyer l’intérieur émaillé du four.

En cas de panne de courant, les brûleurs de la table de cuisson peuvent être allumés avec une allumette.

Pendant la cuisson d’aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible sur la grille arrière. Faites attention en ouvrant la porte du four, une bouffée de vapeur peut s’échapper momentanément à l’ouverture du four. Reculez-vous et attendez que la vapeur se soit dissipée.

La cuisson au four n’est pas uniforme

Le ventilateur du four est bruyant

N’utilisez pas de plat ou de plaque de cuisson de dimensions supérieures à 340 mm x 340 mm.

Dans le cas de la cuisson d’un grand plat, vous devrez peut-être le tourner pendant la cuisson. Si vous utilisez deux grilles, vérifiez qu’il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez une plaque de cuisson dans le four, veillez à la placer au centre de la grille.

Le bruit du ventilateur peut changer pendant le chauffage du four – ceci est tout à fait normal.

Quels sont les produits de nettoyage recommandés pour la cuisinière ?

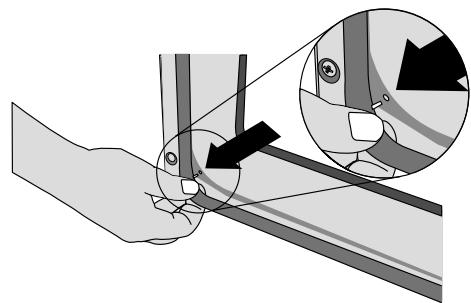

Vérifiez que le joint d’étanchéité de la porte n’est pas endommagé et que le loquet de porte est réglé de façon à ce que la porte soit bien appuyée contre le joint.

Pour plus d’informations sur les produits de nettoyage recommandés, reportez-vous à la section « Nettoyage ». Certains produits nettoyants contiennent des produits chimiques susceptibles d’abîmer les surfaces de la cuisinière.

Vissez l’ampoule de rechange, puis revissez le couvercle de l’ampoule. Remettez l’appareil sous tension et vérifiez que l’ampoule fonctionne.

Défaillance de l’allumage ou des brûleurs de la table de cuisson

L’appareil est-il sous tension ? L’horloge est-elle éclairée ? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse.

Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse. Le sectionneur de l’alimentation électrique de la cuisinière est-il sur la position Marche ?

L’heure a-t-elle été réglée ?

Les encoches du générateur d’étincelles (électrode d’allumage) ou du brûleur sont-elles obstruées par des débris ?

Avez-vous sélectionné une fonction pour la cuisson ?

L’anneau de garniture du brûleur est-il placé correctement ?

Le symbole clé ( ) s’affiche-t-il ? Reportez-vous à la section

Horloge des présentes instructions pour un complément d’informations sur la fonction de verrouillage de l’horloge.

Les chapeaux des brûleurs sont-ils placés correctement ?

Le four Multifonctions gauche ne s’allume pas lorsqu’il est actionné automatiquement.

Voir la section «Nettoyage de la cuisinière»

Les brûleurs de la table de cuisson ne s’allument pas

Assurez-vous que les éléments du brûleur ont été replacés correctement après avoir été essuyés ou retirés pour nettoyage. Vérifiez que l’alimentation en gaz n’est pas défectueuse. Pour ce faire, vérifiez le fonctionnement de vos autres appareils à gaz. Les brûleurs produisent-ils une étincelle lorsque vous appuyez sur le bouton ? Si ce n’est pas le cas, vérifiez que la cuisinière est sous tension – l’horloge est-elle éclairée ?

La minuterie est réglée correctement, mais le bouton du four a-til été laissé par erreur sur ARRET [OFF] ?

Le symbole clé ( ) s’affiche-t-il ? Reportez-vous à la section Horloge des présentes instructions pour un complément d’informations sur la fonction de verrouillage de l’horloge. Avez-vous sélectionné une fonction pour la cuisson ?

Avec le temps, la température du four de la cuisinière devient plus chaude

Si le fait de mettre le bouton de réglage sur une température inférieure n’a pas eu d’effet ou a eu un effet temporaire, vous devrez peut-être remplacer le thermostat. Cette intervention doit être effectuée par un spécialiste de l’entretien.

L’éclairage du four ne fonctionne pas

L’ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un magasin d’accessoires électriques. Demandez une ampoule à culot vissable Edison 15 W 240 V, POUR FOURS. Cette ampoule doit pouvoir résister à une température de 300 °C. Mettez l’appareil hors tension. Assurez-vous que le four a refroidi. Ouvrez la porte du four et retirez les grilles du four. Dévissez le couvercle de l’ampoule en tournant en sens antihoraire. Il peut être très difficile à dévisser.

Ne rangez jamais dans des placards au-dessus d’une cuisinière quoi que ce soit susceptible d’attirer l’attention des enfants – des enfants grimpant sur une cuisinière pour atteindre des objets risquent de se blesser gravement.

Cet appareil doit être installé par une personne compétente, conformément aux instructions d’installation. L’installation doit

être conforme aux réglementations en vigueur, ainsi qu’aux prescriptions de la compagnie d’électricité locale.

Si vous sentez une odeur de gaz :

N’actionnez aucun interrupteur électrique, ni pour allumer, ni pour éteindre Ne fumez pas N’utilisez pas de flammes nues Coupez le gaz au compteur ou au niveau de la bouteille de gaz Ouvrez portes et fenêtres pour évacuer le gaz Appelez votre fournisseur de gaz.

Nettoyez uniquement les composants indiqués dans les présentes instructions.

Pour des raisons d’hygiène et de sécurité, la cuisinière doit toujours être propre, afin de prévenir le risque d’incendie causé par l’accumulation de graisse et autres particules alimentaires. Veillez à ce que les revêtements muraux inflammables, rideaux, etc. soient toujours suffisamment éloignés de la cuisinière.

Cette cuisinière est conçue uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant.

L’utilisation d’un appareil de cuisson à gaz produit de la chaleur et de l’humidité dans la pièce contenant l’appareil. Veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique, (hotte d’extraction mécanique). Une utilisation intensive prolongée de l’appareil peut nécessiter une ventilation supplémentaire (ouverture d’une fenêtre, par exemple) ou une ventilation plus efficace (augmentation de la puissance du dispositif d’extraction mécanique, par exemple).

N’utilisez pas d’aérosols à proximité de la cuisinière lorsque celleci est en marche.

N’entreposez pas de matériaux combustibles ou de liquides inflammables à proximité de la cuisinière. N’utilisez pas d’eau pour éteindre les incendies dus à la graisse. Ne soulevez jamais un récipient de cuisson qui a pris feu. Eteignez la cuisinière. Etouffez un récipient qui a pris feu sur une table de cuisson, en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible, utilisez un extincteur à poudre chimique ou à mousse de type polyvalent. Ne laissez jamais la cuisinière en marche sans surveillance si les brûleurs de la table de cuisson sont réglés sur haute température. Le débordement des récipients peut produire de la fumée et des taches de gras qui risquent de s’enflammer. Ne portez pas de vêtements amples ou flottants lorsque vous utilisez la cuisinière. Prenez garde lorsque vous essayez d’atteindre des objets dans des placards situés au-dessus de la table de cuisson. De s matériaux inflammables risquent de s’enflammer au contact d’une surface chaude et de provoquer des brûlures graves.

La cuisinière doit faire l’objet d’un entretien effectué par un technicien d’entretien qualifié, lequel doit utiliser uniquement des pièces de rechange approuvées. Demandez à l’installateur de vous indiquer l’emplacement du commutateur de commande de la cuisinière. Notez cet emplacement à des fins de référence.

Laissez toujours la cuisinière refroidir et mettez-la hors tension avant de la nettoyer ou d’effectuer une intervention d’entretien, sauf indication contraire dans les présentes instructions.

Faites très attention lors du chauffage des graisses et des huiles car celles-ci risquent de s’enflammer en cas de surchauffe.

Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l’huile au-delà du point de fumée.

Toutes les parties de la cuisinière deviennent chaudes lorsque l’appareil est en marche et resteront chaudes même lorsque la cuisson est terminée.

Prenez garde lorsque vous touchez la cuisinière; pour limiter les risques de brûlure, vérifiez toujours que les commandes sont sur ARRET (OFF) et que la cuisinière a refroidi avant de la nettoyer. Au besoin, utilisez des gants de cuisine secs – l’emploi de gants humides risque de causer des brûlures dues à la vapeur lors du contact avec une surface chaude. Ne faites jamais fonctionner la cuisinière avec les mains mouillées. N’utilisez pas de torchon ou autre chiffon épais à la place d’un gant de cuisine. Ils risquent de s’enflammer au contact d’une surface chaude. Nettoyez avec précaution. Si vous utilisez une éponge ou un chiffon humide pour essuyer des taches sur une surface chaude, prenez garde aux brûlures par la vapeur. Certains produits nettoyants peuvent produire des vapeurs nocives au contact d’une surface chaude. N’utilisez pas des casseroles instables et tournez les manches vers l’intérieur de la table de cuisson.

Ne laissez jamais une friteuse sans surveillance. Faites toujours chauffer l’huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu’à un tiers de leur capacité. Une friteuse trop pleine peut déborder lorsqu’on y plonge des aliments. Si vous utilisez un mélange d’huile et de graisse pour la friture, mélangez-les avant de chauffer, ou pendant la fonte des graisses.

Les aliments à frire doivent être le plus sec possible. La présence de cristaux de glace sur des aliments congelés ou d’humidité sur des aliments frais peut provoquer une ébullition et un débordement de l’huile. Surveillez attentivement pour prévenir les débordements et la surchauffe pendant la friture à haute ou moyenne température. N’essayez jamais de déplacer un récipient de cuisson contenant de l’huile chaude, en particulier une friteuse. Attendez que l’huile ait refroidi. Lorsque le gril est en marche, ne vous servez pas de la grille d’évacuation (la grille le long de la partie arrière de la cuisinière) pour réchauffer des assiettes ou des plats, sécher des torchons ou ramollir du beurre.

Si vous utilisez un appareil électrique à proximité de la table de cuisson, veillez à ce que le cordon de l’appareil n’entre pas en contact avec la table de cuisson.

Type de combustible :

Pour ne pas endommager le revêtement émaillé intérieur, ne placez pas de moules à viande ou de plaques de cuisson sur la partie inférieure du four et ne recouvrez pas la sole du four de papier aluminium. Ne recouvrez pas les grilles, les panneaux internes ou la voûte du four de papier aluminium.

Falcon Classic Deluxe 110

Couleur de l’appareil*

Numéro de série de l’appareil* :

Nom et adresse du détaillant :

Veillez à ce que la cuisine soit bien ventilée en permanence.

Utilisez des extracteurs ou des hottes aspirantes dans la mesure du possible. Ne chauffez jamais des récipients alimentaires qui n’ont pas été ouverts. La pression accumulée à l’intérieur du récipient peut le faire éclater et blesser l’utilisateur.

Nom et adresse de l’installateur :

N’UTILISEZ PAS le four pour chauffer la cuisine; non seulement c’est un gaspillage l’énergie, mais il peut y avoir surchauffe des boutons de commande.

Date d’installation :

Lorsque le four est en marche, NE LAISSEZ PAS la porte du four ouverte plus longtemps que nécessaire.

Les caractéristiques techniques de cette cuisinière ne doivent pas être modifiées.

* Cette information figure sur le badge technique de l’appareil.

Cet appareil est lourd; prenez garde lorsque vous le déplacez.

Lorsque la cuisinière n’est pas utilisée, vérifiez que les boutons de commande sont sur la position Arrêt (Off ).

Dans le cas où vous auriez un problème avec votre cuisinière, veuillez d’abord lire la suite de la présente brochure, en particulier la section de dépannage, pour vérifier que l’appareil est utilisé correctement.

Entretien et pièces de rechange

Veuillez remplir la fiche technique ci-dessous et la conserver à des fins de référence ultérieure – cette information nous permettra d’identifier exactement votre cuisinière et de mieux répondre à vos besoins. Cette fiche vous fera gagner du temps et vous sera très utile plus tard en cas de problème concernant votre cuisinière. Nous vous conseillons également de conserver votre facture d’achat avec la présente brochure. Vous devrez peut-être présenter cette facture pour valider une visite sur place dans le cadre de la garantie.

Si le problème persiste, contactez votre fournisseur.

Les rendez-vous non respectés par le client peuvent être facturés.

Après la période de garantie

Nous recommandons un entretien périodique de nos appareils pendant toute leur vie utile afin de garantir des performances et une efficacité optimales.

Les travaux d’entretien doivent être effectués uniquement par des personnes techniquement compétentes et qualifiées.

Pour garantir une performance optimale et sûre, nous recommandons l’utilisation exclusive de pièces d’origine.

N’utilisez pas de commandes de gaz remises à neuf ou non autorisées. Contactez votre fournisseur.

La cuisinière peut être installée dans une cuisine/un saloncuisine, mais PAS dans une pièce contenant une baignoire ou une douche.

Avant l’installation, vérifiez que la cuisinière convient au type de gaz et à la tension d’alimentation électrique. Reportez-vous au badge technique de la cuisinière.

Vérifiez le type de gaz prévu pour votre cuisinière sur le badge technique.

Un appareil utilisable avec du gaz de pétrole liquéfié (GPL) ne doit pas être installé dans une pièce ou un espace intérieur souterrain, par exemple dans un sous-sol.

Un kit de modification permettant l’utilisation d’autres gaz est fourni avec la cuisinière. Si la cuisinière doit être modifiée pour fonctionner avec un autre gaz, nous recommandons d’effectuer cette modification avant l’installation. Reportez-vous aux

Instructions de modification fournies avec le kit de modification. Après modification de l’appareil, veuillez apposer l’étiquette de modification sur la partie appropriée du badge technique, pour permettre d’identifier le type de gaz utilisé pour l’installation de la cuisinière.

Ne placez pas la cuisinière sur un support.

Pour les surfaces non combustibles (telles que le métal non peint ou les carrelages), cette cote peut être de 25 mm.

Installez la cuisinière dans un endroit bien ventilé.

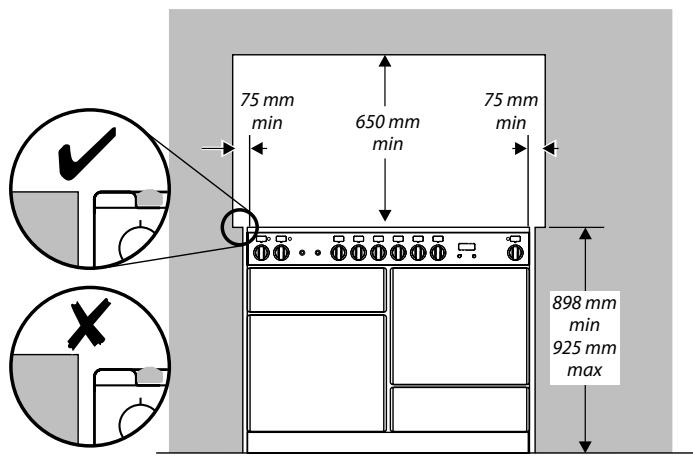

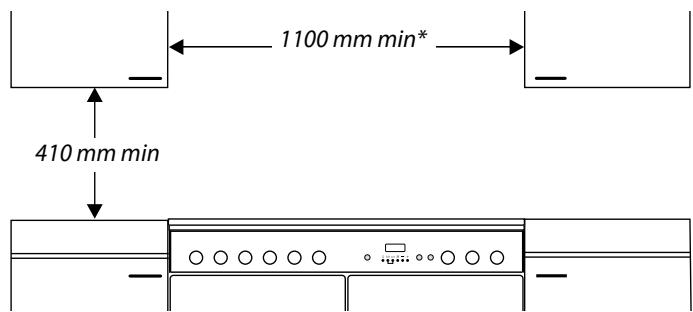

Laissez un espace de 650 mm au minimum entre la partie supérieure de la table de cuisson et une surface horizontale combustible.

Les surfaces des meubles et des murs de chaque côté et à l’arrière de l’appareil doivent être résistantes à la chaleur, aux éclaboussures et à la vapeur. Certains types de meubles de cuisine en vinyle ou en stratifié sont particulièrement susceptibles aux risques de dommages thermiques et de décoloration. Nous déclinons toute responsabilité pour des dommages résultant d’une utilisation normale de la cuisinière

Français et subis par des matériaux qui se décollent ou se décolorent à des températures de moins de 65°C au-dessus de la température ambiante.

Par mesure de sécurité, ne placez pas de rideaux directement derrière la cuisinière. Nous recommandons de laisser un espace de 1 110 mm entre les unités pour permettre le déplacement de la cuisinière. La cuisinière ne doit pas être encastrée. Elle doit pouvoir être déplacée vers l’avant et vers l’arrière pour le nettoyage et l’entretien.

Insérez l’outil de mise à niveau dans le dispositif de réglage rectangulaire comme illustré ci-dessous.

Si la cuisinière est près d’un coin de la cuisine, un dégagement de 130 mm est nécessaire pour permettre l’ouverture des portes du four. La cote d’ouverture des portes est légèrement inférieure

à ce dégagement, mais ceci inclut une marge de sécurité pour la protection des mains lors de l’ouverture de la porte.

ABAISSEZ LE GALET AVANT en effectuant 14 tours complets

(360º) en sens horaire. (Tournez et retirez l’outil de mise à niveau 56 fois). ABAISSEZ LES DEUX GALETS ARRIERE. Insérez d’abord l’outil de mise à niveau dans l’écrou de réglage hexagonal comme illustré ci-dessous.

Déballage de la cuisinière

N’enlevez aucun emballage de la cuisinière tant que celle-ci n’est pas directement en face de l’emplacement où elle sera installée

(sauf si, dans son emballage externe, la cuisinière ne peut pas passer par une porte). Coupez les courroies d’emballage et ôtez le carton recouvrant la cuisinière, mais laissez la cuisinière sur le plateau d’emballage. Reportez-vous à la feuille d’instructions de déballage fournie.

Effectuez 10 tours complets (360º) en sens horaire. (Tournez et retirez l’outil de mise à niveau 20 fois).

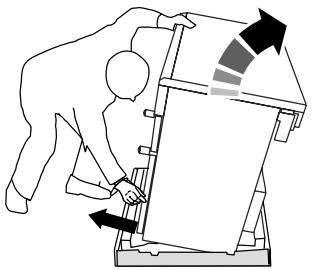

Déplacement de la cuisinière

La cuisinière est très lourde. Faites très attention.

Nous recommandons de faire appel à deux personnes pour déplacer la cuisinière. Assurez-vous que le revêtement du sol est solidement fixé en place ou retirez-le afin de ne pas l’abîmer en déplaçant la cuisinière. Vous devrez utiliser l’outil de mise à niveau. Depuis l’arrière, inclinez la cuisinière vers l’avant et retirez la partie arrière du socle d’emballage en polystyrène.

Assurez-vous d’abaisser les DEUX GALETS ARRIERE. Il y a deux

écrous de réglage, un pour chaque galet, aux coins avant inférieurs de la cuisinière. Répétez cette procédure à l’avant et retirez la partie avant du socle. Tirez le tiroir jusqu’à la butée.

Dépliez le bord arrière du plateau d’emballage. Inclinez la cuisinière vers l’avant avec précaution pour la dégager de son socle d’emballage. Poussez la cuisinière près de sa position finale, en laissant juste assez de place pour pouvoir avoir accès à l’arrière.

A ce stade, vous devez effectuer la modification nécessaire si vous souhaitez utiliser la cuisinière avec un autre type de gaz. Reportez-vous aux instructions fournies avec le kit de modification.

Dispositif stabilisateur

Un dispositif stabilisateur doit être monté sur la cuisinière si celle-ci est alimentée en gaz par un tuyau flexible. Tout dispositif stabilisateur doit être attaché à la structure de la pièce et doit pouvoir être défait pour permettre le déplacement de la cuisinière à des fins de nettoyage ou d’entretien.

Nous vous recommandons d’utiliser un niveau à bulle placé sur une des grilles de four pour vérifier le niveau.

Placez la cuisinière à l’emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l’insérez entre les éléments de cuisine, pour ne pas l’endommager ou endommager les éléments.

Tuyau flexible de gaz

Les galets réglables permettent la mise à niveau de la cuisinière.

Pour régler la hauteur de l’arrière de la cuisinière, utilisez l’outil de mise à niveau fourni pour tourner les écrous de réglage aux coins avant inférieurs de l’appareil.

Un robinet d’isolement de gaz doit être monté entre l’alimentation en gaz et le tuyau flexible de raccordement. Le tuyau flexible (non fourni avec la cuisinière) doit être conforme aux normes en vigueur. En cas de doute, contactez votre fournisseur.

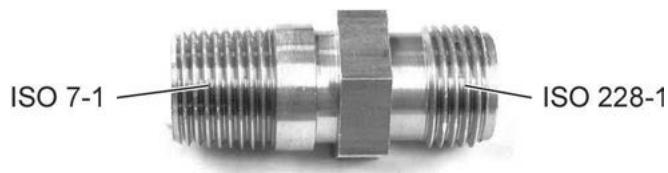

Le raccord d’admission de la cuisinière est de type interne ISO 7-1. Si le raccordement doit être de type ISO 228-1, utilisez le raccord d’adaptation ISO 7-1- ISO 228-1 fourni dans le kit de modification. Appliquez un produit d’étanchéité pour filetage approprié à l’extrémité ISO 7-1.

Réglez la hauteur du galet avant pour mettre la cuisinière à niveau. Tournez en sens horaire pour lever la cuisinière et en sens anti-horaire pour l’abaisser.

Lorsque la hauteur et le niveau sont corrects, levez l’avant de la cuisinière d’un tour du dispositif de réglage du galet avant. Dévissez les supports avant jusqu’à ce qu’ils touchent le sol. Vissez le dispositif de réglage du galet avant en sens anti-horaire pour remonter le galet avant, de sorte que l’avant de la cuisinière repose sur les supports, et non pas sur le galet avant, afin de prévenir tout mouvement accidentel de la cuisinière. Laissez l’outil de mise à niveau sur le dispositif de réglage avec la poignée tournée vers l’arrière de la cuisinière, pour que le client puisse l’utiliser, s’il le désire, pour déplacer l’appareil.

Vissez le raccord dans l’admission de la cuisinière et serrez manuellement. A l’aide de deux outils appropriés, l’un placé au niveau de l’admission située sur la cuisinière, pour assurer sa stabilité, et l’autre sur le raccord, vissez le raccord dans l’admission.

Replacez le tiroir après l’avoir inséré sur les glissières latérales.

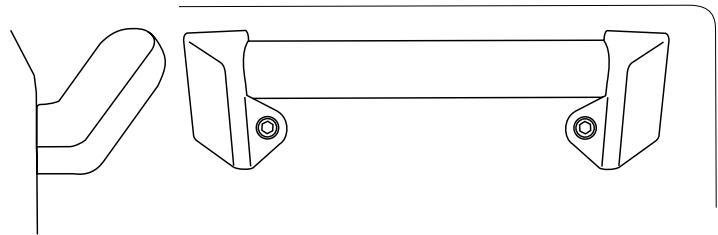

Montage des poignées

Couple minimum 15 Nm. Couple maximum 20Nm.

Raccordement du tuyau flexible au connecteur.

Déposez les vis Allen 4 mm des portes à l’aide de la clé hexagonale. Vissez les poignées de portes.

Le tuyau doit être monté de sorte que les raccords d’entrée et de sortie soient verticaux pour que le tuyau pende en forme de « U ».

Il est difficile de donner des cotes précises, étant donné que la hauteur de la cuisinière est réglable et que chaque raccordement est différent. Idéalement, le raccord d’alimentation domestique doit être dans la partie ombrée indiquée sur le schéma représentant l’arrière de l’appareil (« B » sur le schéma). Sinon, effectuez un raccordement latéral.

Les poignées doivent être au-dessus des fixations.

Le câblage doit permettre les charges maximales approximatives suivantes sur chaque phase : Phase 1

Lorsque le raccordement est terminé, effectuez un essai de pression pour contrôler l’étanchéité de la cuisinière. Lors du contrôle de l’étanchéité, n’utilisez pas de liquide détergent pour vaisselle, qui risque d’endommager le matériel. Utilisez un produit conçu spécifiquement pour la détection des fuites.

ATTENTION : N’UTILISEZ PAS DE FLAMME POUR DETECTER LES FUITES DE GAZ.

Raccordez la cuisinière à l’alimentation en gaz. Contrôlez l’étanchéité de l’appareil. La pression de gaz peut être mesurée au niveau d’un des gicleurs des brûleurs de la table de cuisson centrale. Retirez la tête d’un des brûleurs. Montez le manomètre sur le gicleur. Allumez le brûleur de la table de cuisson et allumez un des autres brûleurs. Après avoir vérifié la pression, fermez les robinets et replacez la tête du brûleur. Replacez le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur.

Raccordement électrique

Cette cuisinière doit être installée par un électricien qualifié, conformément à la réglementation en vigueur et aux prescriptions de la compagnie d’électricité locale.

Ces appareils sont de type X pour ce qui est de la protection contre la surchauffe des surfaces adjacentes.

Disjoncteurs différentiels

Lorsque l’installation de la cuisinière est protégée par un dispositif pour courant résiduel (DCR) d’une sensibilité de 30 milliampères, l’utilisation combinée de votre cuisinière et d’autres appareils domestiques peut occasionnellement causer des disjonctions fortuites. Dans ce cas, il est utile de protéger le circuit de la cuisinière avec un dispositif de 100 mA. Cette intervention doit être effectuée par un électricien qualifié.

La charge électrique totale de cet appareil est de 11,1 kW à

230 VCA. Il doit être raccordé à une alimentation électrique monophasée ou multiphasée permettant une intensité maximale d’au moins 48 Ampères. (Sauf si les réglementations locales permettent de réduire cette charge par l’application de facteurs de diversité).

AVANT TOUTE INTERVENTION D’ENTRETIEN SUR UN COMPOSANT D’ALIMENTATION EN GAZ. COUPEZ LE GAZ.

Contrôlez l’étanchéité de l’appareil une fois l’intervention d’entretien terminée. Lors du contrôle de l’étanchéité, n’utilisez pas de liquide détergent pour vaisselle, qui risque d’endommager le matériel. Utilisez un produit conçu spécifiquement pour la détection des fuites. N’utilisez pas de commandes de gaz remises à neuf ou non autorisées.

Si le brûleur s’éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n’a pas été enclenché.

Attendez une minute, puis essayez de nouveau en appuyant un peu plus longtemps sur le bouton de commande.

Débranchez l’alimentation électrique avant toute intervention d’entretien, notamment si vous devez retirer un des éléments suivants : panneau de commande, panneau latéral, plaque de cuisson ou tout composant ou boîtier électrique.

Avant de rebrancher l’alimentation électrique, effectuez les contrôles de sécurité nécessaires.

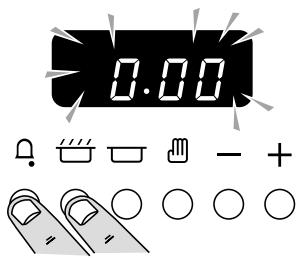

L’horloge doit être réglée sur l’heure actuelle pour que le four

Multifonctions gauche puisse fonctionner.

Remarque – Les références au four gauche et droit s’entendent vu de l’avant.

Pour le réglage de l’horloge, voir la section « Horloge ».

Allumez les fours. Vérifiez que le ventilateur du four ventilé se met en marche et que le four commence à chauffer. Eteignez les fours.

1. Dépose du panneau de commande

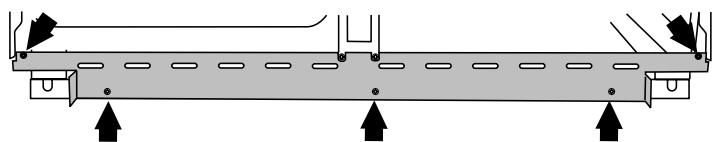

Montage de la plinthe

Débranchez l’appareil de l’alimentation électrique.

Montez la plinthe intérieure à l’avant inférieur de la cuisinière à l’aide des cinq vis fournies.

Retirez tous les boutons de commande.

Ouvrez la porte du gril et du four droit et retirez les 4 vis de fixation au-dessous du panneau de commande.

Montez la plinthe extérieure (une vis à chaque extrémité) sur la plinthe intérieure. Une encoche permet d’ajuster la position de la plinthe extérieure, qui peut être déplacée vers le haut ou le bas.

Déposez la barre ornementale en retirant les 2 vis de fixation des supports d’extrémité.

Retirez les 2 vis cruciformes qui étaient cachées par les supports d’extrémité de la barre ornementale.

Le panneau de commande devrait s’abaisser légèrement. Il est maintenu sur la partie supérieure par deux trous sur le bord supérieur, un de chaque côté, qui s’insèrent sur des languettes sur le panneau intérieur. Décrochez le panneau de commande du panneau intérieur et tirez-le vers l’avant.

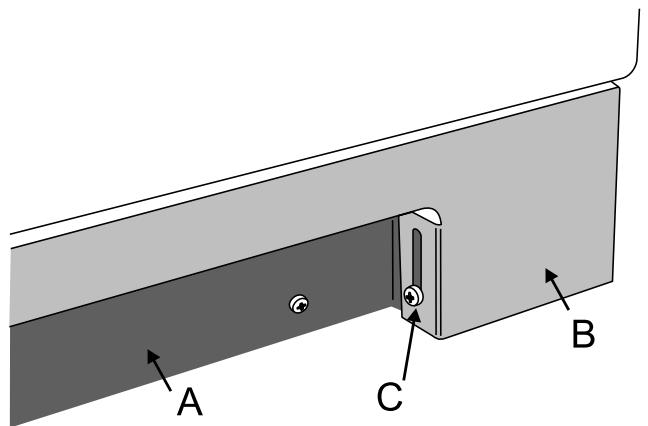

A plinthe intérieure, B plinthe extérieure, C vis fixant la plinthe extérieure

Conseils à la clientèle

Veuillez indiquer vos coordonnées au début de cette section.

Veuillez indiquer au client comment faire fonctionner la cuisinière et lui remettre les présentes instructions.

Débranchez le câblage à l’arrière. Remontez en procédant dans l’ordre inverse. Pour rebrancher les fils électriques, reportez-vous au schéma de câblage. Contrôlez le fonctionnement de la minuterie.

Débranchez l’appareil de l’alimentation électrique.

Le matériau de la table de cuisson craint beaucoup plus les rayures sur le dessous que sur le dessus de la table. Veillez à ne pas toucher ni rayer le dessous de la surface en vitrocéramique, ce qui diminuerait sa résistance et pourrait faire éclater la surface de cuisson.

Déposez le panneau de commande (voir 1). Tirez pour retirer les boutons de commande de la minuterie.

Retirez les grilles de la table de cuisson et les têtes des brûleurs.

Retirez les vis de fixation des brûleurs sur la table de cuisson.

Pour détacher l’ensemble minuterie/support du panneau de commande, retirez les deux vis de fixation.

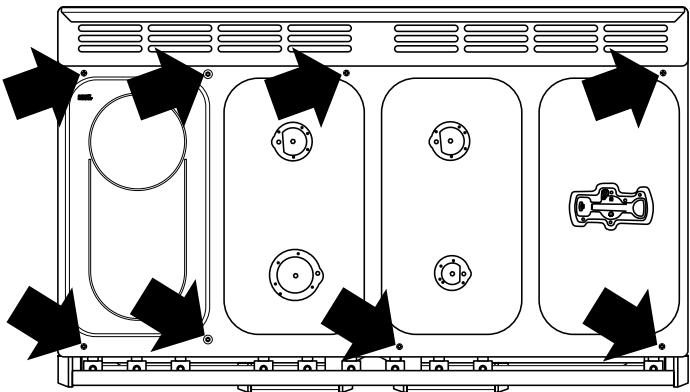

Retirez les 6 vis et les 2 goujons de fixation de la table de cuisson sur le châssis.

Pour détacher la minuterie de son support de montage, appuyez sur les languettes en plastique situées sur le boîtier de la minuterie tout en tirant la minuterie vers l’avant.

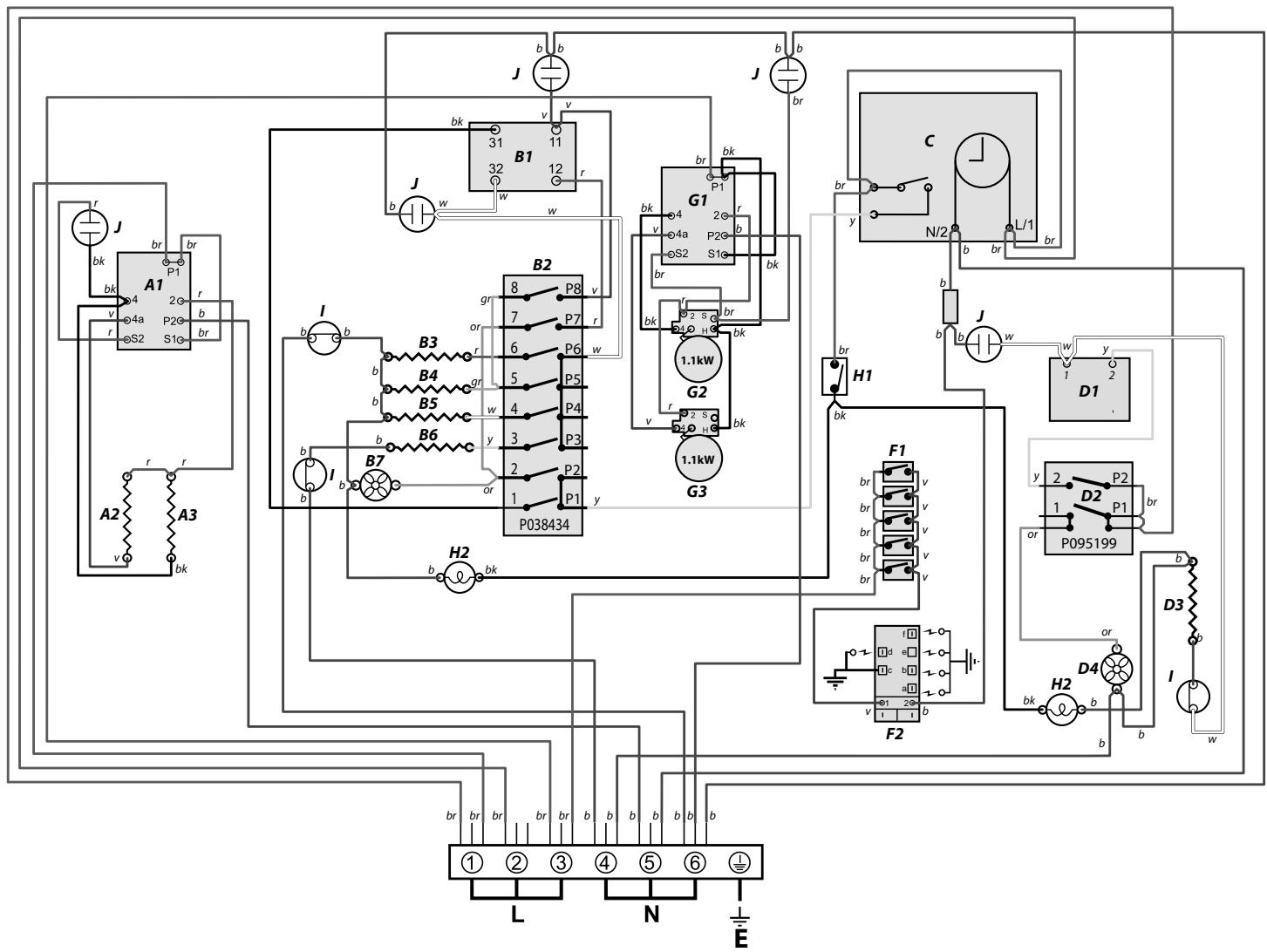

Remontez en procédant dans l’ordre inverse. Pour rebrancher les fils électriques, reportez-vous au schéma de câblage. Contrôlez le fonctionnement de la minuterie.

7. Dépose d’un thermostat

Débranchez l’appareil de l’alimentation électrique. Déposez le panneau de commande et la table de cuisson (voir 1 & 2). Ouvrez la porte du four. Retirez les accessoires du four et tirez sur le panneau de voûte pour l’extraire (le cas échéant). Tirez la cuisinière vers l’avant pour accéder au boîtier situé à l’arrière de la cuisinière. Retirez les quatre vis de fixation du boîtier et retirez celui-ci. Le tube capillaire du thermostat du four est fixé à la plaque arrière du four par une plaque de mise à la terre. Retirez les vis et la plaque.

Tout en veillant à ne pas endommager les électrodes du brûleur, soulevez avec précaution la table de cuisson, débranchez le fil de terre (situé à l’arrière, à droite) de la traverse arrière et retirez la table de cuisson.

tube capillaire du thermostat

Remontez en procédant dans l’ordre inverse, en veillant à rebrancher les fils. Veillez à ne pas endommager les électrodes d’allumage des brûleurs.

plaque de mise à la terre

N’oubliez pas de rebrancher les fils de terre lors de la remise en place des vis de fixation, car ils font partie intégrante de la mise à la terre de la cuisinière.

Contrôlez le fonctionnement des brûleurs.

3. Dépose des panneaux latéraux

Retirez le couvercle du tube en verre du thermostat (2 vis). Dégagez le tube en verre des clips de retenue à l’arrière du four.

Débranchez l’appareil de l’alimentation électrique.

Déposez le panneau de commande – voir 1. Tirez la cuisinière vers l’avant. Retirez les 4 vis de fixation sur chaque panneau (1 à l’avant du socle, 1 en haut et 2 à l’arrière).

Sortez le tube capillaire du four. Débranchez le câblage du thermostat. Retirez les deux vis de fixation du thermostat sur le panneau de montage. Remplacez le thermostat et remontez en procédant dans l’ordre inverse. Vérifiez que le tube en verre est bien fixé à l’arrière du four et qu’il est centré entre les clips.

Remontez en procédant dans l’ordre inverse.

4. Dépose de l’interrupteur d’éclairage

N’oubliez pas de remonter la plaque de mise à la terre.

Débranchez l’appareil de l’alimentation électrique.

Contrôlez le fonctionnement du thermostat.

Déposez le panneau de commande – voir 1.

N.B. L’interrupteur usagé peut être endommagé pendant la dépose. Pour extraire l’interrupteur de l’encadrement, maintenez le corps de l’interrupteur depuis l’arrière du panneau de commande et tournez d’un coup sec. Pour extraire l’encadrement, repliez ses languettes de fixation et poussez-le vers l’avant. Pour monter le nouvel encadrement sur le panneau de commande, alignez d’abord la clavette saillante sur le corps de l’encadrement et la découpe sur le panneau de commande, puis enfoncez pour insérer l’encadrement. Pour monter le nouvel interrupteur sur l’encadrement, alignez les parties-clés et enfoncez pour insérer. Enfoncez le nouveau bouton depuis l’avant.

8. Remplacement du régulateur de gril ou de table vitrocéramique

Débranchez l’appareil de l’alimentation électrique. Déposez le panneau de commande et la table de cuisson (voir 1 & 2). Débranchez le câblage du régulateur. Retirez les deux vis de fixation du régulateur sur le panneau de montage. Placez le nouveau régulateur et remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement du régulateur. AVANT TOUTE INTERVENTION SUR UN COMPOSANT D’ALIMENTATION EN GAZ, COUPEZ LE GAZ.

Débranchez le câblage du contacteur d’allumage.

Retirez le robinet. Retirez le joint et jetez-le. Montez un joint neuf sur le robinet de rechange. Remontez en procédant dans l’ordre inverse. Contrôlez l’étanchéité de l’appareil. Contrôlez l’allumage de la table de cuisson.

10. Remplacement d’un injecteur de brûleur de table de cuisson

Retirez le chapeau et la tête du brûleur. Retirez le gicleur usagé. Placez le nouvel injecteur. Remontez en procédant dans l’ordre inverse. Contrôlez l’étanchéité de l’appareil.

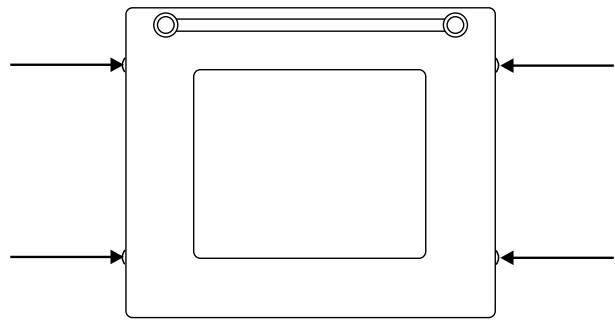

Soulevez le panneau de porte extérieur avec précaution.

Retirez la poignée de porte du panneau en dévissant les 2 écrous de fixation. Montez la poignée de porte sur le nouveau panneau. Montez le panneau sur la porte. Remontez en procédant dans l’ordre inverse.

11. Remplacement d’une électrode de brûleur de table de cuisson

Retirez les grilles de la table de cuisson et le chapeau du brûleur. Retirez la vis de fixation de l’électrode. Tirez l’électrode verticalement de façon à tenir le fil entre le pouce et l’index. Retirez l’électrode, tout en continuant à tenir le fil. Montez la nouvelle électrode sur le fil. Vissez l’électrode sur le brûleur. Replacez le chapeau du brûleur. Contrôlez le fonctionnement de l’allumage. Replacez les grilles.

15. Remplacement du verrouillage de porte du four

Retirez le panneau de porte extérieur (voir 14). Retirez les vis « B » de fixation de l’ensemble du dispositif de verrouillage sur le panneau de porte extérieur. Montez le nouveau dispositif de verrouillage et remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement de la porte.

12 Dépose ou remplacement d’un brûleur de table de cuisson

Déposez la table de cuisson (voir 2). Les brûleurs, à l’exception du brûleur de Wok droit, sont montés sur des barres supports. Pour ces brûleurs, débranchez les tuyaux d’alimentation en gaz. Retirez les vis de fixation des supports, à l’avant et à l’arrière. Soulevez pour retirer les supports et les brûleurs. Les brûleurs sont fixés au support par 2 vis. Dévissez le brûleur à remplacer et montez le nouveau brûleur. Remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement du brûleur.

16. Réglage de la gâche du loquet de porte de four

Ouvrez la porte du four, desserrez l’écrou de verrouillage à la base de la gâche et serrez ou desserrez jusqu’à obtention du réglage requis. Resserrez l’écrou de verrouillage.

Brûleur de Wok droit

Débranchez les tuyaux d’alimentation en gaz du brûleur. Remplacez le brûleur et remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement du brûleur.

17. Remplacement du joint d’étanchéité de porte de four

13. Dépose d’une porte de four

Ouvrez la porte du four. Desserrez les deux vis supérieures de charnière. Soutenez la porte et retirez la vis située le plus près de l’axe de la charnière. Faites pivoter la charnière vers le haut pour l’extraire de l’axe sur la porte. Levez la porte pour la dégager de la charnière inférieure. Remontez en procédant dans l’ordre inverse. Lors de la remise en place de la porte, veillez à ce que la douille de charnière en nylon soit en place entre l’axe de charnière et le support de charnière en bas et en haut.

Ouvrez la porte du four. Le joint est maintenu en place par des petits crochets placés sur la face arrière. Depuis le coin, tirez sur le joint en diagonale, en l’éloignant du centre de la porte, jusqu’à ce que ce crochet se défasse. Passez au crochet suivant et défaitesle, ainsi que les suivants, de la même façon. Vous pouvez forcer si les crochets résistent car le joint usagé sera mis au rebut.

Tirez la cuisinière vers l’avant afin de pouvoir accéder au boîtier arrière. Dévissez et enlevez le boîtier. Le protecteur thermique est situé sur la plaque de mise à la terre, à côté des raccords d’éléments du four. Débranchez le câblage du protecteur thermique. Retirez les fixations du protecteur sur la plaque de mise à la terre et retirez le protecteur. Insérez le protecteur de rechange et remontez en procédant dans l’ordre inverse.

18. Dépose d’un élément de gril

Débranchez l’appareil de l’alimentation électrique. Retirez la lèchefrite de l’enceinte du gril. Dans l’enceinte du gril, retirez la protection émaillée avant de la voûte du gril, les 2 vis et les rondelles. Retirez les 2 vis et les rondelles de fixation du support avant de l’élément du gril. Retirez les vis des éléments du gril. Retirez les éléments avec précaution; débranchez les fils des bornes des éléments, en notant leur position. Si vous ne pouvez pas débrancher les fils de cette façon, tirez la cuisinière vers l’avant afin de pouvoir accéder à l’arrière, dévissez le boîtier électrique sur la plaque arrière et débranchez les bornes de l’arrière.

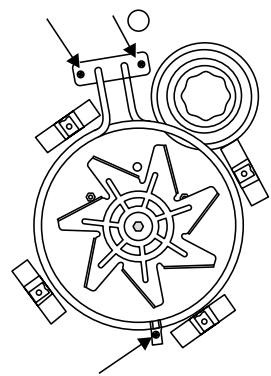

22. Dépose d’un élément de four

Débranchez l’appareil de l’alimentation électrique. Retirez la partie arrière interne du four (voir 19).

Placez les nouveaux éléments et remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement du gril.

19. Dépose de la partie arrière interne du four

Ouvrez la porte du four et retirez les 4 vis et rondelles de fixation de la partie arrière interne à l’arrière du four.

Retirez 2 vis situées en haut de l’élément et 1 vis en bas de l’élément à l’intérieur du four. Retirez l’élément avec précaution, débranchez les fils des bornes de l’élément, en notant leur position. Si vous ne pouvez pas débrancher les fils de cette façon, tirez la cuisinière vers l’avant afin de pouvoir accéder à l’arrière, dévissez le boîtier électrique sur la plaque arrière et débranchez les bornes de l’arrière.

Insérez le nouvel élément et remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement du four.

Soulevez la partie arrière interne avec précaution. Remontez dans l’ordre inverse, en veillant à bien serrer les 4 vis et rondelles.

23. Dépose des éléments inférieurs et supérieurs du four gauche

Débranchez l’appareil de l’alimentation électrique.

Tirez la cuisinière vers l’avant pour pouvoir accéder aux boîtiers situés à l’arrière de l’appareil. Dévissez et enlevez le boîtier.

20. Remplacement d’un ventilateur de four

Débranchez l’appareil de l’alimentation électrique. Tirez la cuisinière vers l’avant afin de pouvoir accéder à l’arrière. Otez les vis de fixation du boîtier électrique sur la plaque arrière et retirez le boîtier. Débranchez les 3 bornes raccordées au ventilateur, en notant leur emplacement. Retirez la partie arrière interne du four (voir 20 [shouldn’t it be 19 ?]). Maintenez les pales du ventilateur et défaites l’écrou central (filetage gauche), les 2 rondelles en laiton, les pales et le jonc d’arrêt. Dévissez les écrous de serrage et les rondelles (3 de chaque) et soulevez pour extraire le ventilateur de la partie arrière de la cuisinière. Montez le nouveau ventilateur en procédant dans l’ordre inverse. Contrôlez le fonctionnement du four.

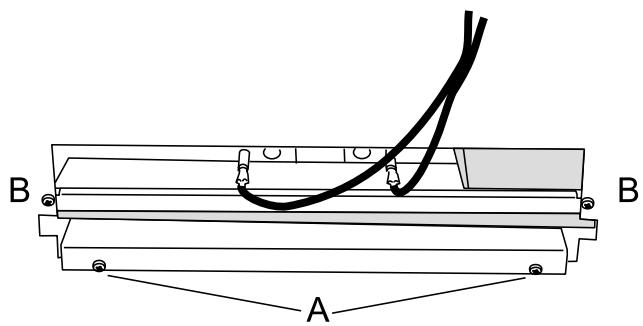

Retirez les 2 vis « A » de façon à permettre à la plaque de descendre. Retirez les 2 vis « B », abaissez la plaque supérieure et sortez-la par la fente à l’arrière de la cuisinière.

Défaites les branchements de borne, en notant leurs positions. Retirez les fixations d’élément et retirez l’élément. Remplacez l’élément et remontez en procédant dans l’ordre inverse.

Ligne centrale de l’axe de charnière

Déposez la table de cuisson, voir 2. Montez la nouvelle table vitrocéramique.

Remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement de la table vitrocéramique.

25. Remplacement d’un élément de table de cuisson

Déposez la table de cuisson, voir 2. Les éléments sont à présent accessibles.

Omission de la porte du four pour plus de clarté

Remontez en procédant dans l’ordre inverse. Contrôlez le fonctionnement de la table vitrocéramique.

26. Remplacement de l’ampoule d’éclairage de four

Mettez l’appareil hors tension. Assurez-vous que le four a refroidi. Ouvrez la porte du four et retirez les grilles. Dévissez le couvercle de l’ampoule en tournant en sens antihoraire. Il peut être très difficile à dévisser.

Dévissez l’ampoule avec précaution, pour ne pas risquer de vous blesser.

Montez une ampoule à culot vissable Edison 15 W 240 V, POUR FOURS. Cette ampoule doit pouvoir résister à une température de

300°C. Vissez l’ampoule de rechange, puis revissez le couvercle de l’ampoule. Remettez l’appareil sous tension et vérifiez que l’ampoule fonctionne.

27 Réglage de l’angle de la porte du four

La charnière du bas de la porte peut être réglée afin de modifier l’angle de la porte. Desserrez les vis de fixation de la charnière inférieure, et utilisez le cran et un tournevis à lame plate pour régler la position de la charnière. Resserrez les vis de la charnière. Effet du réglage de la charnière – exagéré pour plus de clarté

INSTALLATEUR: Veuillez remettre les présentes instructions à l’utilisateur. EMPLACEMENT DU BADGE TECHNIQUE: Arrière de la cuisinière, badge auxiliaire de numéro de série sous l’ouverture de la porte du four.

De wokstellage past op het rechter pannenrooster van de wokbrander en is gemaakt voor een Typhoon™ professionele wok van 35 cm (onderdeelcode 13840S). Deze is verkrijgbaar bij de grotere winkelier. Als u een andere wok gebruikt, zorg dan dat deze goed in de stellage past. Wokken zijn er in een groot aantal vormen en maten. Het is belangrijk dat de wok goed op het pannenrooster staat. Als de wok te klein is, kan de stellage deze niet goed steunen.

De ventilator in de rechter oven circuleert de hete lucht continu, hetgeen leidt tot sneller en gelijkmatiger bakken.

De aanbevolen baktemperatuur voor een heteluchtoven is over het algemeen lager dan voor een conventionele oven.

De wokbrander is wat ingewikkelder maar ook hij kan gedemonteerd worden voor reiniging.
