MODE D'EMPLOI LBP611CN CANON
Guide de l'utilisateur
Sommaire
Consignes de sécurité importantes .... 2
Installation 3
Alimentation 5
Manipulation 6
Entretien et vérifications 9
Consommables 10
Configuration 14
Fonctions principales 15
Préparatifs à faire avant d'utiliser l'appareil 16
Empêcher les accès non autorisés 17
Configuration à l'aide du guide de configuration 19

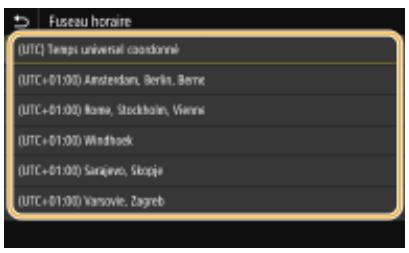

Réglage de la date et de l'heure 21

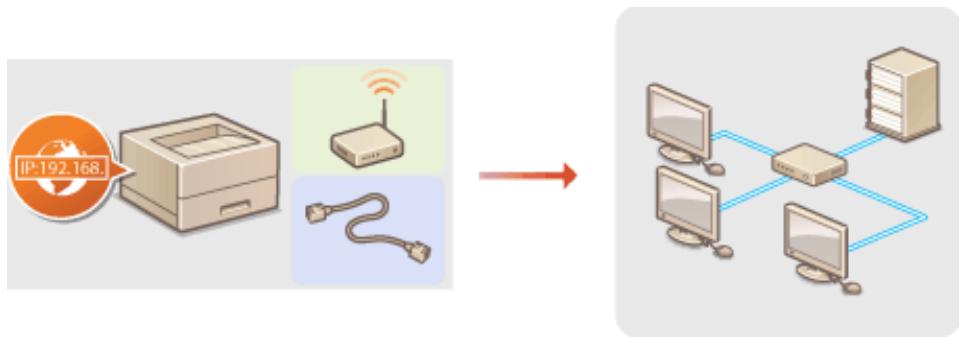

Configuration de l'environnement réseau 23
Sélection d'un réseau local sans fil ou filaire 25

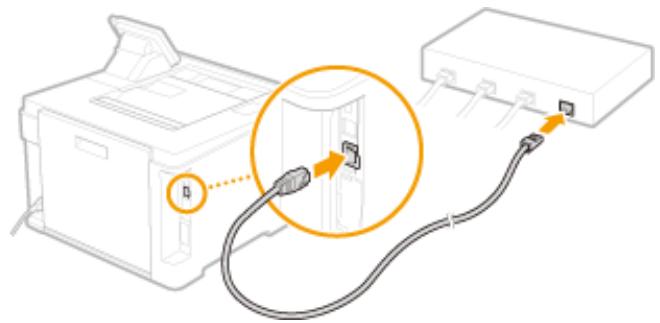

Connexion à un réseau local filaire 26

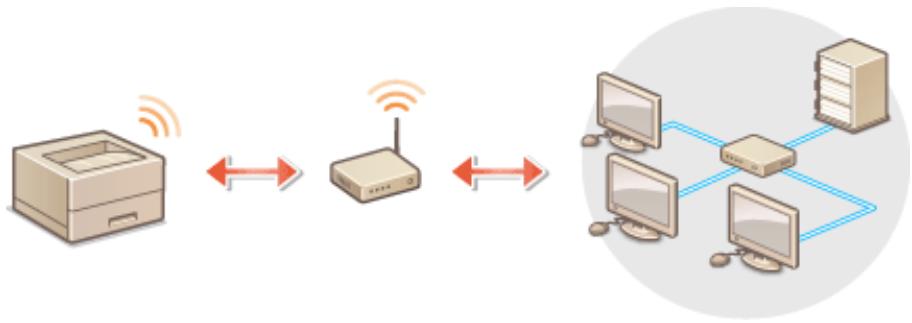

Connexion à un réseau local sans fil 27
Configuration de la connexion à l'aide du mode bouton-poussoir WPS 29
Configuration de la connexion à l'aide du mode code PIN WPS 31

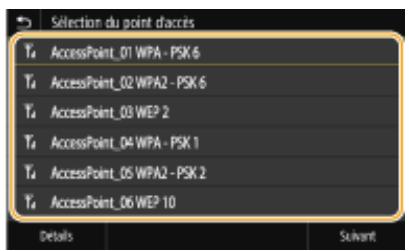

Configuration de la connexion par la sélection d'un routeur sans fil 33
Configuration de la connexion par la définition des réglages détaillés 36
Vérification du SSID et de la clé réseau 39

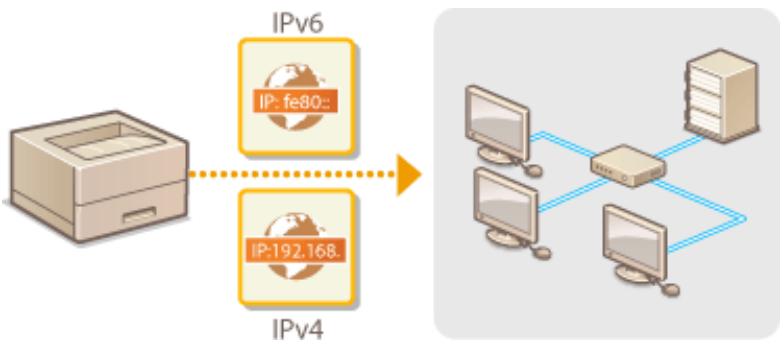

Définition des adresses IP 40
Réglage d'adresse IPv4 41

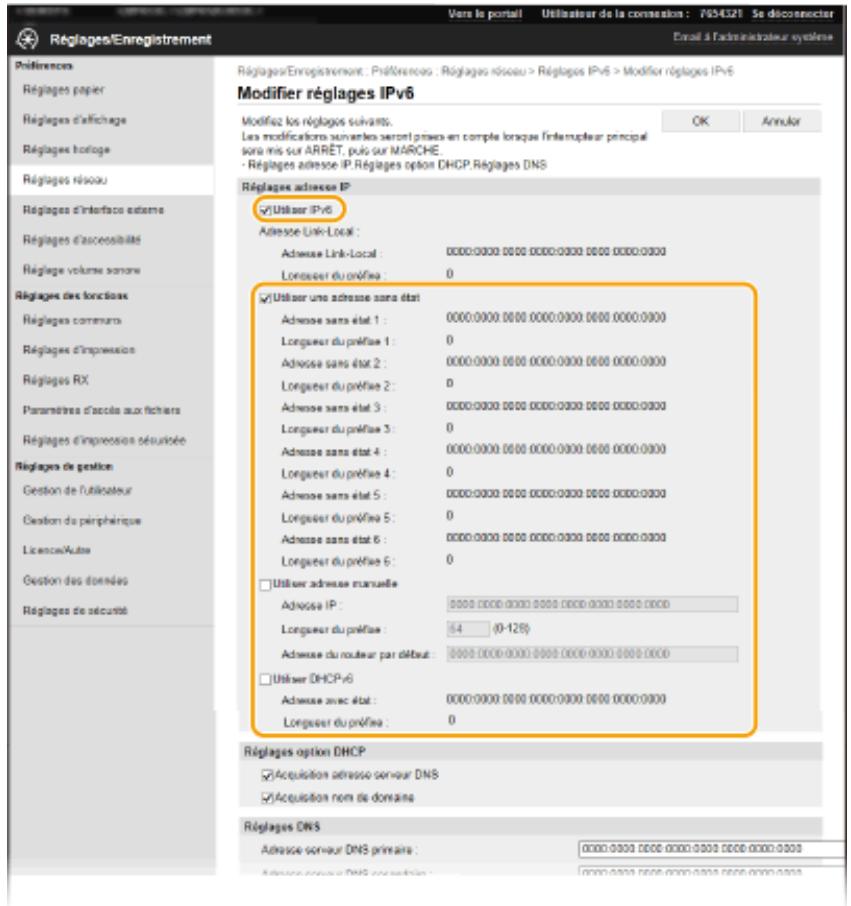

Réglage d'adresses IPv6 44
Affichage des réglages réseau 47

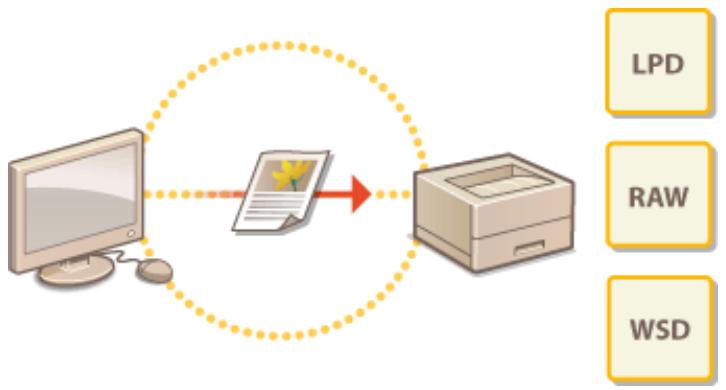

Configuration des réglages pour communiquer avec un ordinateur 50

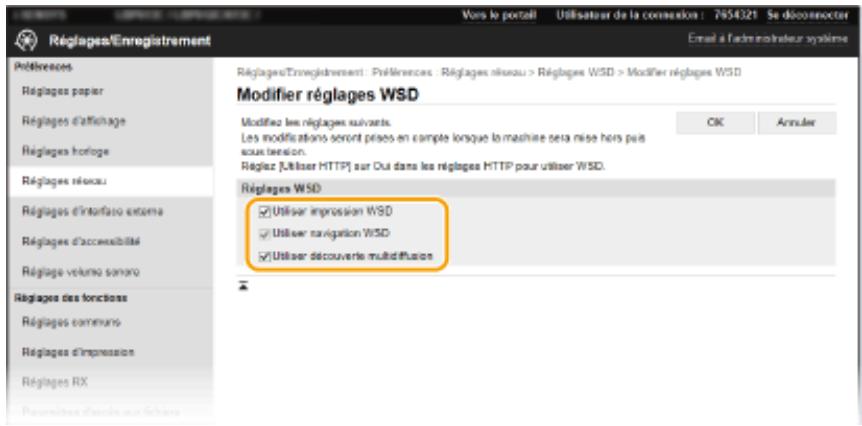

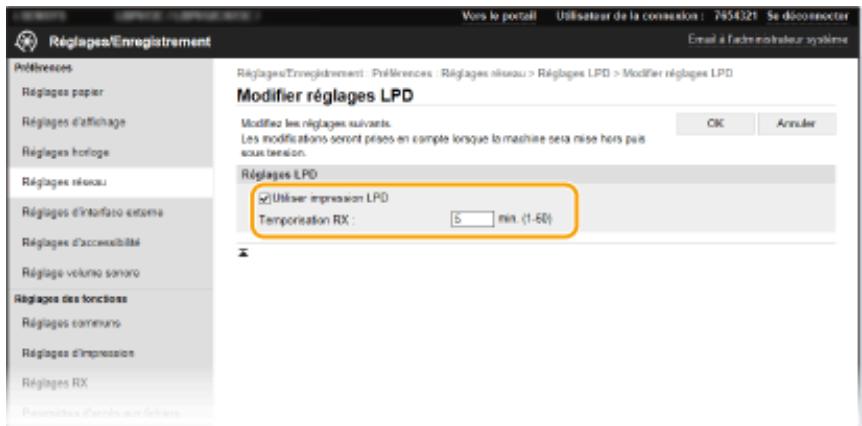

Configuration des protocoles d'impression et des fonctions WSD 51

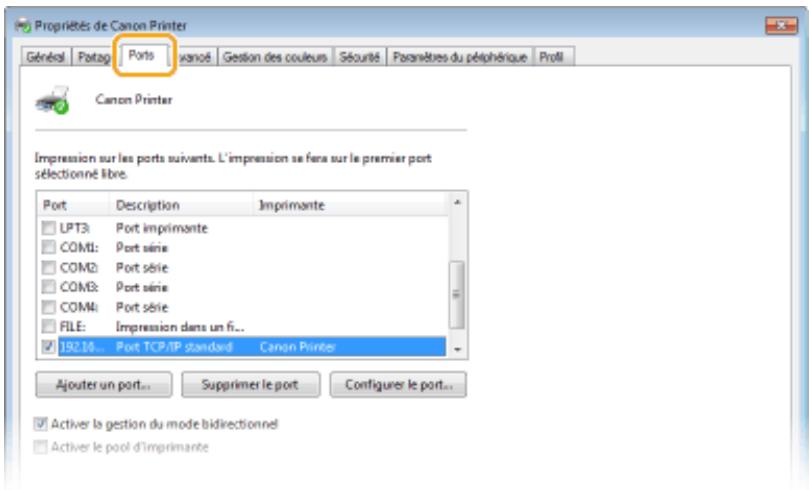

Configuration des ports d'imprimante 54
Configuration du serveur d'impression 57

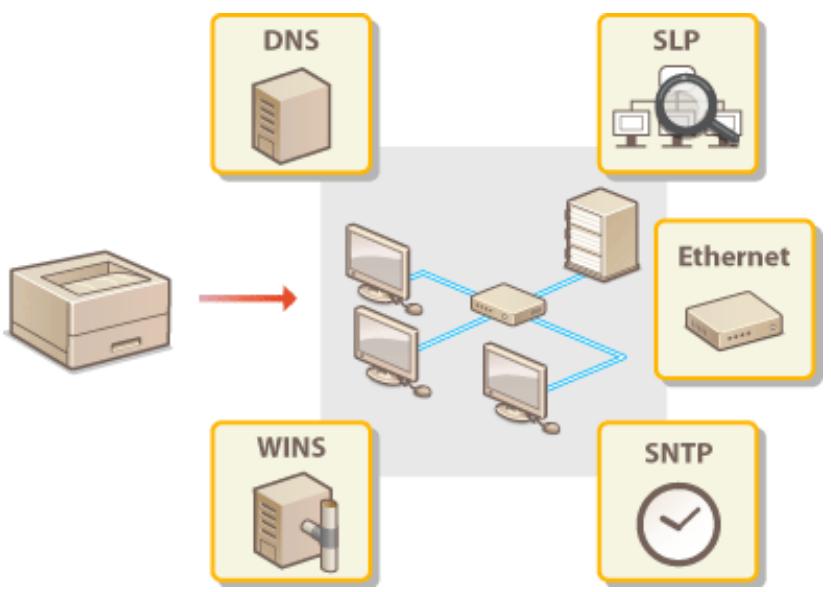

Configuration de l'appareil selon votre environnement réseau 60

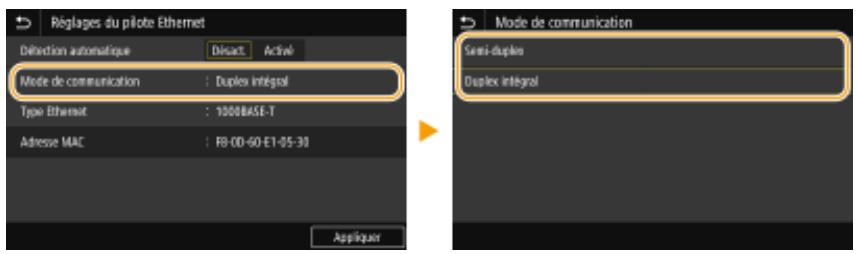

Configuration des réglages Ethernet 61
Modification de l'unité de transmission maximale 63
Définition d'un délai d'attente en vue de la connexion à un réseau 64
Configuration de DNS 65

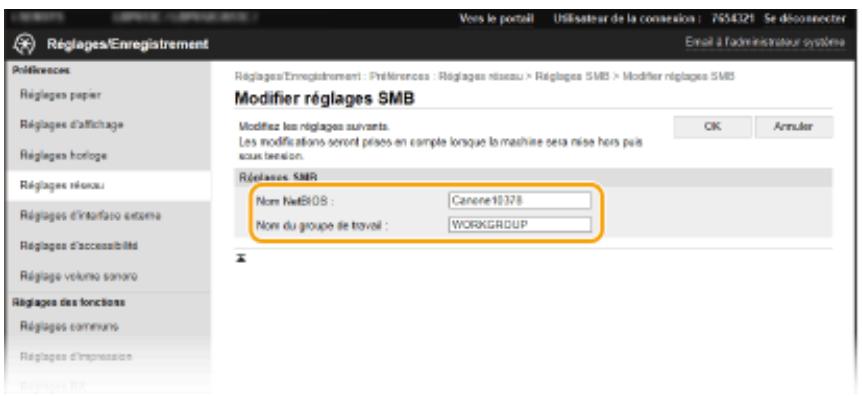

Configuration du protocole SMB 69

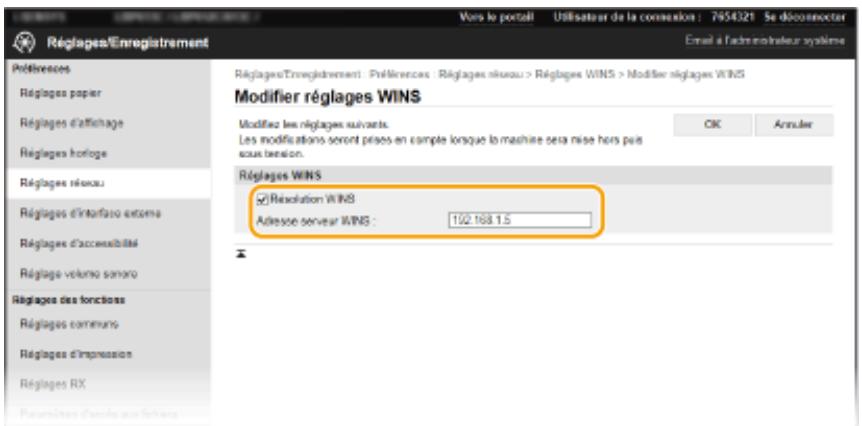

Configuration du serveur WINS 71

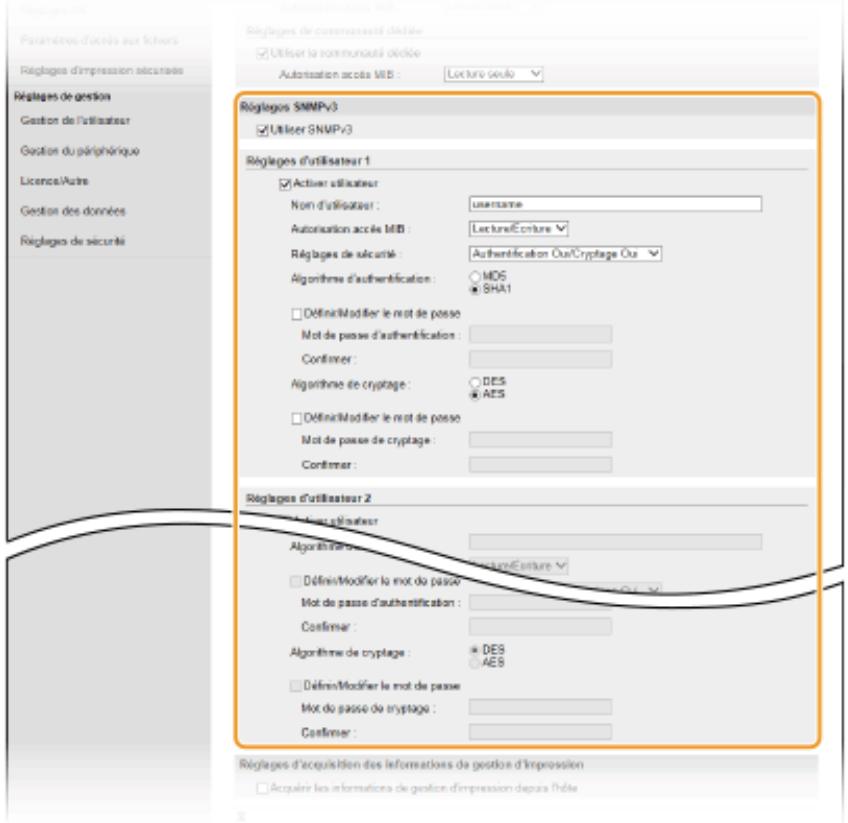

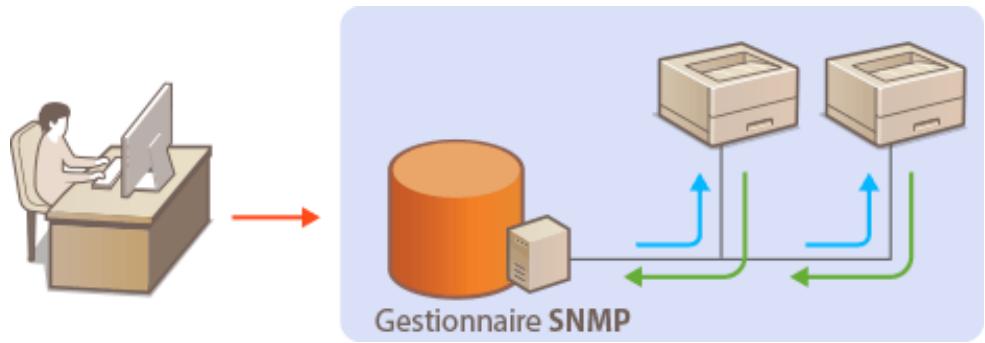

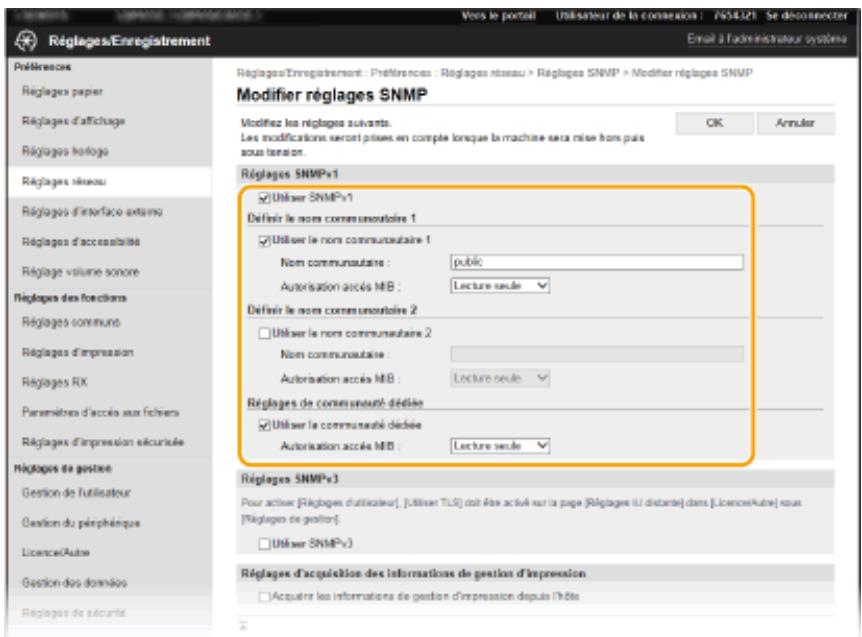

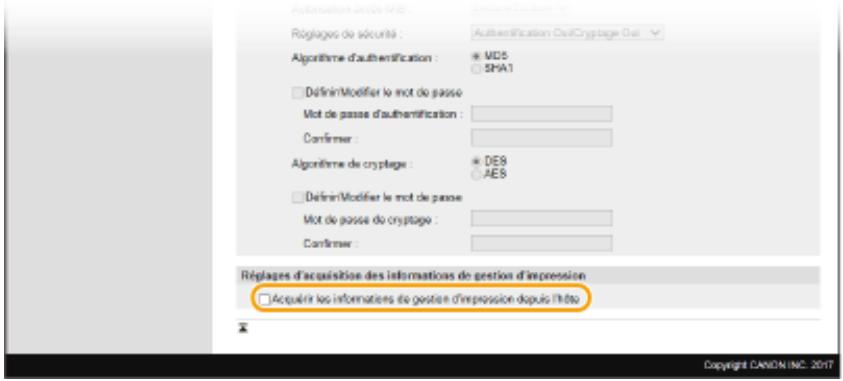

Surveillance et contrôle de l'appareil via SNMP 73
Autres réglages réseau 77

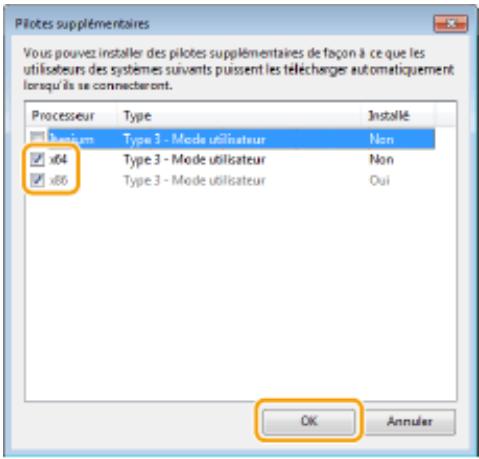

Installation des pilotes 81
Fonctionnement de base 84
Pièces et leur fonction 87
Avant 88
Insérer un périphérique mémoire USB 90
Face arrière 92
Intérieur 93
Bac multifonctions 94
Cassette à papier 95
Panneau de commande 97
Mettre l'appareil sous tension 101
Mettre l'appareil hors tension 102
Mise hors tension à heure fixe 103
Utilisation du panneau de commande 105
Écrans de base 106
Écran Accueil 107
Écran 110
Affichage des messages 113
Fonctionnement de base 114
Saisie du texte 119
Connexion à l'appareil 123
Chargement du papier 124
Chargement du papier dans la cassette à papier 126
Chargement de papier dans le bac multifonctions 133
Chargement d'enveloppes 138
Chargement du papier à en-tête 141
Spécification du format et du type de papier 143
Spécification du format et du type de papier dans la cassette à papier 144
Définition du format et du type de papier dans le bac multifonctions 146
Enregistrement des paramètres papier par défaut du bac multifonctions 149
Enregistrement d'un format de papier personnalisé 152
Limiter les formats de papier affichés 154
Sélection automatique de l'alimentation papier appropriée pour chaque fonction 155
Personnalisation de l'affichage 157
Personnalisation de l'écran Accueil 158
Modification des réglages par défaut pour les fonctions 160
Réglage des signaux sonores .... 161
Activation du mode de veille 162
Impression 165
Impression à partir d'un ordinateur .... 166
Annulation des impressions 168
Vérification du statut et du journal d'impression 171
Les différentes méthodes d'impression 173
Impr. d'un document sécurisé par un code PIN (Impression sécurisée) 174
Impression via la fonction d'impression sécurisée 175
Impression depuis un périphérique mémoire USB (impression support mémoire) 178
Réception d'I-Fax pour l'impression 193
Connexion à des terminaux mobiles 197
Connexion à des terminaux mobiles 198
Connexion via un routeur de réseau sans fil (connexion réseau) 199
Connexion directe (mode point d'accès) 201
Utilisation de l'appareil depuis des applications 206
Utilisation du service AirPrint 208
Impression à l'aide d'AirPrint 213
Si vous ne pouvez pas utiliser AirPrint 216
Utilisation de Google Cloud Print 217
Gestion de l'appareil par commande à distance 220
Gestion de l'appareil 222
Configuration des droits d'accès 224
Spécification du code PIN et de l'ID d'administrateur système 225
Configuration du mode de gestion des numéros de service 227
Configuration d'un code PIN pour l'interface utilisateur distante 233
Configuration des réglages de sécurité réseau 235
Restriction des communications au moyen de pare-feu 237
Spécification d'adresses IP pour les réglages de pare-feu 238
Spécification d'adresses MAC pour les réglages de pare-feu 241
Modification des numéros de port 244
Réglage d'un proxy 245
Configuration de la clé avec certificat utilisée pour TLS 247
Génération de la clé avec certificat utilisée pour les communications réseau 250
Génération d'une clé et d'une demande de signature de certificat (CSR) 253
Enregistrement de la clé avec certificat utilisée pour les communications réseau 256
Configuration des réglages IPSec 258
Configuration de l'authentication IEEE 802.1X 265
Restriction des fonctions de l'appareil 269
Restriction de l'impression depuis un ordinateur 270
Restriction des fonctions USB 271
Désactivation de la communication HTTP 273
Désactivation de l'interface utilisateur distante 274
Gestion de l'appareil depuis un ordinateur (interface utilisateur distante) 275
Démarrage de l'interface utilisateur distante 276
Vérification du statut et du journal 279
Configuration des options de menu de l'interface utilisateur distante 284
Importation/Exportation des données de réglage 287
Mise à jour du microprogramme 290
Réinitialisation des réglages 293
297
298
302
303
310
329
330
333
335
336
350
352
353
356
403
405
415
416
417
418
/ 421
423
425
Entretien 428
Nettoyage régulier 430
Nettoyage de l'extérieur 431
Nettoyage de l'ensemble de fixation 432
Nettoyage de la courroie de transfert (CTI) 435
Remplacement de la cartouche de toner 436
Vérification de la quantité de consommables restante 441
Déplacement de l'appareil 442
Réglage de la qualité de l'image 444
Réglage des dégradés 445
Correction des écarts de couleur de l'impression 446
Réglage de la position d'impression 447
Affichage de la valeur du compteur 449
Impression de rapports et de listes 450
Consommables 454
Dépannage 457
Problèmes communs 459
Problèmes d'installation/réglages 460
Problèmes d'impression 464
Lorsque vous ne pouvez pas imprimer correctement 467
Les résultats de l'impression ne sont pas satisfaisants .... 469
Le papier est froissé ou plié 481
Le papier est chargé incorrectement 484
Un message ou un numéro commençant par "#" (code d'erreur) s'affiche 485
Mesures correctives pour chaque message 486
Mesures correctives pour chaque code d'erreur 500
Élimination des bourrages papier 505
Bourrages papier dans l'unité principale 507
Bourrage papier dans une alimentation papier 510
Lorsqu'un problème ne peut pas être résolu 515
Annexe 517
Logiciel de tierce partie 519
Descriptions des fonctions 520
Empreinte environnementale et maîtrise des coûts 521
Gain de productivité 522
Nouvelles perspectives 524
Caractéristiques 526
Unité principale 527
Papier disponible 530
Module Une Cassette-AF 534
Commandes d'imprimante 535
Fonctions de gestion 537
Environnement système 539
Environnement réseau 540
Équipements en option 541
Équipement en option 542
Options du système 543
Manuels et leur contenu 545
Utilisation du Guide de l'utilisateur 546
Structure des écrans du Guide de l'utilisateur 547
Affichage du Guide de l'utilisateur 550
Fonctionnement de base sous Windows 552
Avis 560
Consignes de sécurité importantes
Consignes de sécurité importantes ...... 2
Installation 3
Alimentation 5
Manipulation 6
Entretien et vérifications 9
Consommables 10
Consignes de sécurité importantes
2538-000
Le contenu décrit dans ce chapitre est destiné à prévenir les dommages aux biens et les blessures corporelles à l'encontre des utilisateurs de l'appareil ou d'autres personnes. Avant d'utiliser cet appareil, lisez attentivement ce chapitre et conformez-vous aux consignes d'utilisation de l'appareil. N'effectuez aucune opération qui ne soit pas décrite dans ce manuel. Canon ne saurait être tenu responsable de tout dommage résultant d'une utilisation non décrite dans ce manuel, d'une utilisation incorrecte ou de toute réparation/modification non effectuée par Canon, ni par un tiers autorisé par Canon.
Installation(P. 3)
Alimentation(P. 5)
Manipulation(P. 6)
Entretien et vérifications(P. 9)
Consommables(P. 10)
Pour un confort d'utilisation optimal et une utilisation sécurisée, lisez attentivement les précautions d'usage suivantes et installez l'appareil dans un lieu approprié.
AVERTISSEMENT
N'installez pas l'appareil dans un lieu pouvant entraîner un incendie ou une électrocution
- Évitez les lieux où les possibilités d'aération sont restreintes (à proximité des murs, de lits, de tapis ou d'objets similaires)
- Lieu humide ou poussiéreux
- Lieu exposé à la lumière directe du soleil ou en extérieur
- Lieu exposé à des températures élevées
- Lieu exposé aux flammes nues
- Lieu proche d'une source d'alcool, de dissolvant ou d'autres substances inflammables
Autres avertissements
- Ne raccordez pas de câbles non approuvés à cet appareil sous peine d'entraîner un incendie ou de subir un choc électrique.
- Ne placez pas de colliers, d'autres objets en métal ou de récipients contenant un liquide sur l'appareil. Si des substances étrangères viennent en contact avec les composants électriques internes de l'appareil, cela présente un risque d'incendie ou de choc électrique.
- N'utilisez pas ce produit près d'un équipement médical. Les ondes radio qu'il émet peuvent perturber cet équipement médical, ce qui peut provoquer des dysfonctionnements et des accidents.
- Lors de l'installation et du retrait des accessoires en option, pensez à éteindre l'appareil, à débrancher la fiche d'alimentation et à débrancher de l'appareil tous les câbles d'interface, ainsi que le cordon d'alimentation. Sinon, cela peut endommager les câbles d'interface ou le cordon d'alimentation et provoquer des incendies ou des électrocutions.
- Si des corps étrangers tombent dans cet appareil, débranchez la fiche d'alimentation de la prise secteur et contactez votre revendeur agréé Canon.
ATTENTION
Les lieux suivants sont à proscrire pour l'installation
- L'appareil peut glisser ou tomber et entraîner des blessures.
- Lieu instable
- Lieu exposé aux vibrations

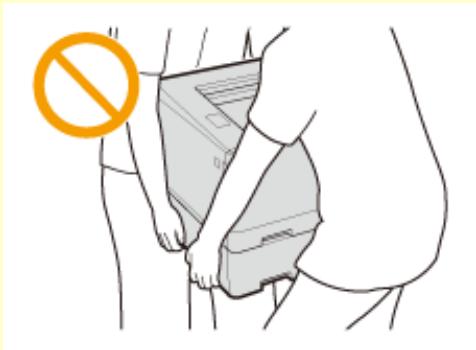

- Lorsque vous transportez cet appareil, suivez les consignes indiquées dans ce document. Une manutention incorrecte peut entraîner une chute et des blessures.
- Lorsque vous installez cet appareil, prenez garde à ne pas coincer vos mains entre l'appareil et le sol ou les murs. Vous risqueriez de vous blesser.
Lieu mal ventilé
- Cet appareil émet une faible quantité d'ozone et d'autres gaz en fonctionnement normal. Ces émissions ne sont pas dangereuses pour la santé. Vous remarquerez éventuellement la présence d'ozone ou d'autres gaz pendant une utilisation prolongée ou de longs cycles de production, notamment dans une pièce mal ventilée. Il est recommandé de prévoir une ventilation adéquate de la pièce dans laquelle se trouve l'appareil afin de maintenir un environnement de travail confortable. Évitez également les lieux où des personnes seraient exposées aux émissions de l'appareil.
IMPORTANT

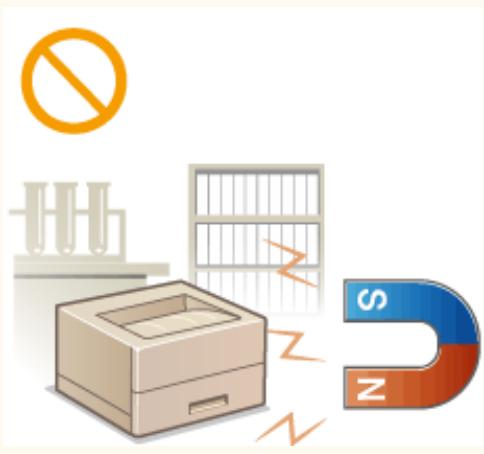

N'installez pas l'appareil dans les lieux suivants, cela peut provoquer des dommages matériels
- Lieu exposé à des variations importantes de température ou d'humidité
- Lieu à proximité d'appareils qui génèrent des ondes magnétiques ou électromagnétiques
- Laboratoire ou lieu dans lequel des réactions chimiques se produisent
- Lieu exposé à des gaz corrosifs ou toxiques
- Surface qui risque de se plier sous le poids de l'appareil ou bien surface dans laquelle l'appareil risque de s'enfoncer (moquette, etc.).
N'installez pas l'appareil dans un lieu soumis à une forte condensation
- Des gouttelettes d'eau (condensation) peuvent se former à l'intérieur de l'appareil lorsque la température de la pièce où il se trouve augmente rapidement et lorsqu'il est déplacé d'une pièce fraîche ou sèche à une pièce chaude ou humide. L'utilisation de l'appareil dans de telles conditions peut entraîner des bourrages papier ou une qualité d'impression médiocre, voire des dommages au niveau de l'appareil. Laissez l'appareil s'adapter à la température ambiante et au niveau d'humidité pendant 2 heures au moins avant de vous en servir.
A des altitudes de 3 000 m au-dessus du niveau de la mer ou plus
- Il est possible que les appareils dotés d'un disque dur ne fonctionnent pas correctement s'ils sont utilisés à haute altitude, à savoir à partir d'environ 3 000 mètres au-dessus du niveau de la mer.
AVERTISSEMENT
- Utilisez exclusivement une alimentation électrique dont la tension correspond à celle indiquée. Sinon, vous risquez de provoquer des incendies ou de subir une électrocution.
- Utilisez uniquement le cordon d'alimentation fourni, pour éviter tout risque d'incendie ou d'électrocution.
- Le cordon d'alimentation fourni est destiné à être utilisé avec cette machine. Ne pas le raccorder à un autre périphérique.
- Ne modifiez pas, ne tirez pas, ne pliez pas excessivement, ni n'altérez en aucune manière le cordon d'alimentation. Veillez également à ne pas poser d'objets lourds sur le cordon d'alimentation. Cela risquerait d'entraîner des dommages électriques et de provoquer un incendie ou une électrocution.
- Ne branchez/débranchez pas le cordon d'alimentation avec les mains mouillées car vous risquez de vous électrocuter.
- N'utilisez pas de rallonge, ni de multiprises avec l'appareil. Cela pourrait entraîner un incendie ou une électrocution.
- N'enroulez pas le cordon d'alimentation ou ne le retenez pas par un nœud, cela peut provoquer des incendies ou des électrocutions.
- Insérez complètement la fiche d'alimentation dans la prise secteur. Si vous ne le faites pas, cela peut entraîner un risque d'incendie ou d'électrocution.
- Débranchez la fiche d'alimentation de la prise secteur en cas d'orage. La foudre peut entraîner un incendie, une électrocution ou un dysfonctionnement de l'appareil.
ATTENTION
- Installer cette machine à proximité d'une prise secteur et laisser un dégagement suffisant autour de la prise secteur afin qu'il soit facile de débrancher la machine en cas d'urgence.
IMPORTANT
Lorsque vous branchez l'alimentation
- Ne branchez pas l'appareil sur source d'alimentation ininterruptible (onduleur). Vous risqueriez d'entraîner un dysfonctionnement ou d'endommager l'appareil en cas de panne de courant.
- Si vous branchez l'appareil sur une multiprise dotée de plusieurs prises, ne branchez aucun équipement aux autres prises.
- Ne branchez pas le cordon d'alimentation sur la prise auxiliaire d'un ordinateur.

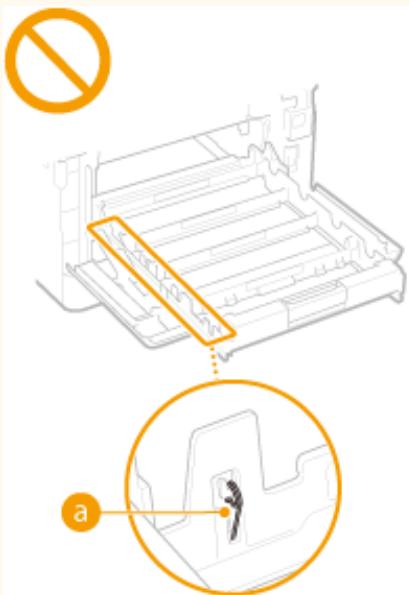

Autres précautions
- Des parasites électriques peuvent entraîner un mauvais fonctionnement de l'appareil ou une perte de données.
AVERTISSEMENT
- Débranchez la fiche d'alimentation de la prise secteur et contactez un revendeur agréé Canon si l'appareil émet des bruits anormaux, de la fumée, de la chaleur ou une odeur inhabituelle. Si vous continuez à utiliser l'appareil, cela peut entraîner un risque d'incendie ou d'électrocution.
- Ne démontez jamais, ni n'altérez l'appareil. Il comporte des composants à haute tension et à haute température qui risquent de provoquer des incendies ou des électrocutions.
- Placez l'appareil à un endroit où les enfants ne peuvent pas entrer en contact avec le cordon d'alimentation, d'autres câbles ou des pièces internes et électriques. Si vous ne le faites pas, vous vous exposez à des accidents inattendus.
- Ne vaporisez pas de produits inflammables près de l'appareil. Si de telles substances viennent en contact avec les composants électriques internes de l'appareil, cela peut provoquer des incendies ou des électrocutions.
- Lorsque vous déplacez cet appareil, veillez à mettre hors tension cet appareil et l'ordinateur et à débrancher la fiche d'alimentation ainsi que les câbles d'interface. Si vous ne le faites pas, vous risquez d'endommager la fiche d'alimentation et les câbles, ce qui peut entraîner un risque d'incendie ou d'électrocution.
- Si vous branchez ou débranchez un câble USB lorsque le cordon d'alimentation est branché sur une prise secteur, ne touchez pas la partie métallique du connecteur, vous risquez de subir une décharge électrique.
Si vous portez un pacemaker
- Cet appareil émet un faible champ magnétique et des ondes ultrasonores. Si vous portez un pacemaker et constatez une anomalie, éloignez-vous de l'appareil et consultez immédiatement votre médecin.
ATTENTION
- Ne posez pas d'objets lourds sur l'appareil, car leur chute risquerait de vous blesser.
- Pour votre sécurité, débranchez le cordon d'alimentation si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée.
- Faites attention à l'ouverture et à la fermeture des capots de ne pas vous blesser aux mains.

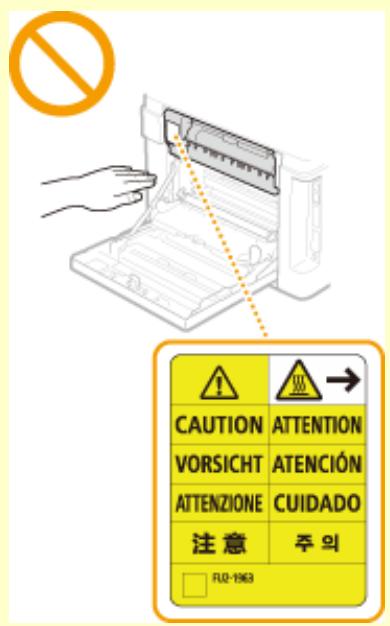

- Éloignez vos mains ou vos vêtements du rouleau dans la zone de sortie. Une soudaine rotation du rouleau peut happer vos mains ou vos vêtements et provoquer des blessures corporelles.

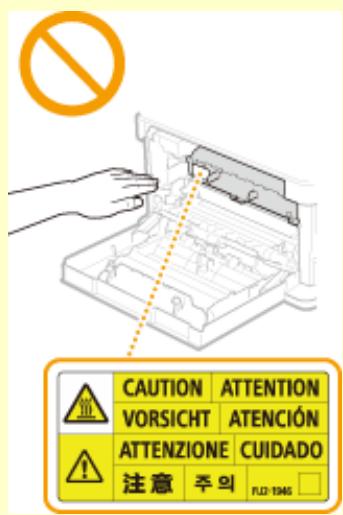

- L'intérieur de l'appareil et la fente de sortie peuvent être très chauds pendant et immédiatement après usage. Evitez tout contact avec ces zones pour ne pas vous brûler. Le papier imprimé peut également être très chaud à sa sortie de l'imprimante. Faites bien attention lorsque vous le manipulez. Sinon, vous risquez de vous brûler.
ATTENTION
VORSICHT
ATTENZIONE
注意
FU2-1963
ATTENTION
ATENCIÓN
CUIDADO
주의
VORSICHT ATENCIÓN
ATTENZIONE CUIDADO
注意 주의 FLJ-1946
- Ne transportez pas l'appareil avec la cassette à papier ou le Module une cassette en option installé, car ces modules pourraient tomber et provoquer des blessures.
- Si le faisceau laser vient à s'échapper de l'appareil et que vos yeux s'y trouvent exposés, le rayonnement peut provoquer des lésions oculaires.
IMPORTANT
Lorsque vous transportez l'appareil
- Pour éviter d'endommager l'appareil pendant le transport, procédez comme suit.
- Retirez les cartouches de toner.
- Rangez soigneusement l'appareil dans son carton d'origine avec tous les matériaux d'emballage.
Si le bruit généré lors du fonctionnement vous gène
- Selon les conditions d'utilisation et le mode de fonctionnement, il est recommandé d'installer l'appareil dans une autre pièce si le bruit vous gène.
Autres précautions
- Suivez les instructions de l'étiquette d'avertissement fixée sur l'appareil.
- Évitez de secouer l'appareil ou de le soumettre à un choc.
- Ne forcez pas l'ouverture ou la fermeture des portes, des capots ou d'autres parties, sous peine d'endommager l'appareil.
- Ne touchez pas les contacts (a) situés à l'intérieur de l'appareil. Vous risqueriez d'endommager l'appareil.
- Pour éviter un bourrage papier, évitez d'éteindre l'appareil, d'ouvrir ou de fermer les capots et de charger ou de décharger du papier pendant l'impression.
Entretien et vérifications
2538-004
Nettoyez régulièrement l'appareil. Si la poussière s'accumule, l'appareil ne fonctionnera pas correctement. Respectez les consignes de nettoyage suivantes. En cas de problème, reportez-vous à la section ▶Dépannage(P. 457) . Si vous ne parvenez pas à résoudre le problème ou si vous pensez qu'un contrôle de l'appareil est nécessaire, reportez-vous à la section ▶Lorsqu'un problème ne peut pas être résolu(P. 515) .
AVERTISSEMENT
- Avant toute opération de nettoyage, coupez le courant et retirez la fiche d'alimentation de la prise secteur. Si vous ne le faites pas, cela peut entraîner un risque d'incendie ou d'électrocution.
- Débranchez régulièrement le cordon d'alimentation et retirez la poussière et les saletés avec un chiffon sec. Les dépôts de poussière qui s'accumulent peuvent absorber de l'humidité et provoquer à terme un incendie, s'ils entrent en contact avec de l'électricité.
- Employez un chiffon humide, bien essoré pour nettoyer l'appareil. Humectez le chiffon avec de l'eau uniquement. N'utilisez aucune substance inflammable telle que de l'alcool, du benzène ou du dissolvant. Ne recourez pas à des mouchoirs en papier ou de l'essuie-tout. Si de telles substances viennent en contact avec les composants électriques internes de l'appareil, cela peut provoquer des incendies ou des électrocutions.
- Vérifiez l'état du cordon d'alimentation et de la fiche de temps à autre. Recherchez la présence éventuelle de rouille, d'accrocs, de griffures, de fissures ou de génération de chaleur excessive. Si vous continuez à utiliser l'appareil mal entretenu, cela peut entraîner un risque d'incendie ou d'électrocution.
ATTENTION
- L'intérieur de l'appareil comporte des composants à haute tension et à haute température. Tout contact avec ces composants risque d'entraîner des brûlures. Ne touchez pas un élément de l'appareil si cela n'est pas indiqué dans le manuel.
- Lorsque vous chargez du papier ou que vous retirez un bourrage papier, faites attention de ne pas vous couper les mains avec le bord des feuilles de papier.
IMPORTANT
- Lorsque vous retirez du papier coincé ou que vous remplacez des cartouches de toner, par exemple, faites attention de ne pas tacher vos mains ou vos vêtements avec de l'encre. Si vous avez de l'encre sur les mains ou les vêtements, lavez-les immédiatement à l'eau froide.
AVERTISSEMENT
- Ne jetez pas les cartouches de toner usagées ou tout matériau comportant du toner au feu. Ne stockez pas les cartouches de toner ou le papier dans un endroit exposé directement à une flamme nue. L'encre risque de s'enflammer et de provoquer des brûlures ou un incendie.
- En cas de renversement accidentel de toner, rassembler avec précaution les particules de toner ou les enlever à l'aide d'un chiffon doux humide de façon à en éviter l'inhalation. Ne jamais utiliser un aspirateur non équipé d'un dispositif de protection contre les explosions de poussières pour nettoyer le toner renversé. Cela peut entraîner un dysfonctionnement de l'aspirateur ou une explosion de poussières due à une décharge électrostatique.
ATTENTION
- Veillez à ne pas inhaler d'encre. En cas d'inhalation, consultez immédiatement un médecin.
- Faites attention à ne pas recevoir d'éclaboussures de toner dans les yeux ou la bouche. En cas de contact avec les yeux ou la bouche, rincez immédiatement à l'eau froide et consultez un médecin.
- Faites attention à ne pas recevoir d'éclaboussures de toner dans les yeux ou la bouche. Si cela se produit, rincez immédiatement à l'eau froide et au savon. En cas d'irritation sur la peau, consultez un médecin immédiatement.
- Conservez les cartouches de toner et autres produits consommables hors de la portée des jeunes enfants. En cas d'ingestion d'encre, consultez immédiatement un médecin ou contactez le centre antipoison.
- Ne démontez pas, ne modifiez pas la cartouche de toner ou toute autre pièce comportant du toner, vous risqueriez de provoquer des éclaboussures d'encre.
- Pour retirer la bande adhésive de la cartouche de toner, tirez dessus pour l'enlever complètement sans exercer de force excessive. Vous risqueriez de provoquer des éclaboussures d'encre.
IMPORTANT

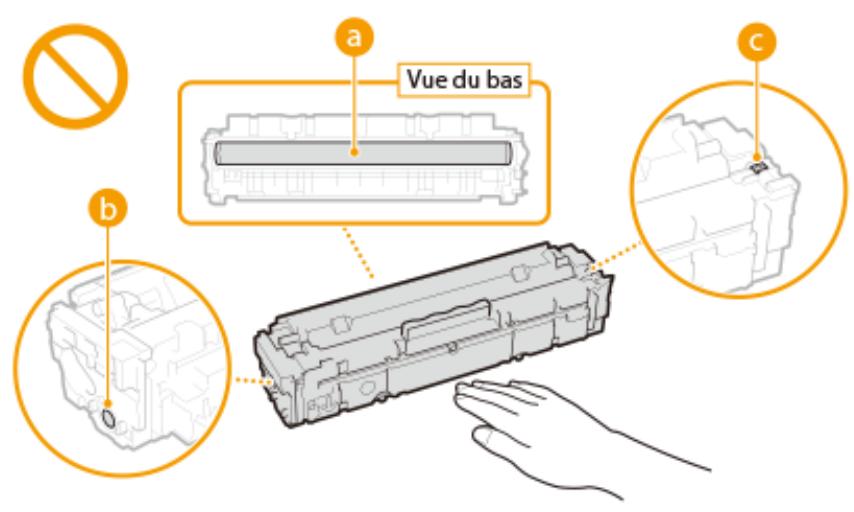

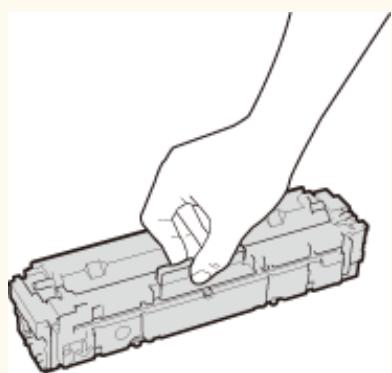

Manipulation de la cartouche de toner
- Prenez soin de tenir la cartouche de toner par la poignée.
- Évitez d'égratigner la surface du tambour (a) et de l'exposer à la lumière. Ne touchez ni la mémoire de la cartouche de toner (b) ni les contacts électriques (c).
a
b
c
- N'enlevez pas la cartouche de toner de cet appareil ou de son emballage de protection sans raison.
- La cartouche de toner est un produit magnétique. Ne pas le placer à proximité de produits susceptibles au magnétisme y compris des disquettes ou des lecteurs de disque. Cela pourrait endommager les données.
Stockage de la cartouche de toner
- Conservez la cartouche dans les conditions suivantes pour garantir une utilisation sécurisée et satisfaisante. Plage de températures pour le stockage : 0 à 35 °C
Plage d'humidité pour le stockage : 35 à 85 % d'humidité relative (sans condensation)*
- Conservez la cartouche sans la sortir de son emballage tant que vous n'êtes pas prêt à l'utiliser.
- Lorsque vous retirez la cartouche de toner de l'appareil afin de l'entreposer, placez-la dans son emballage d'origine ou emballez-la dans un tissu épais.
- Lorsque vous stockez la cartouche de toner, ne la placez pas à la verticale, ni à l'envers. Le toner se solidifierait et ne reprendrait pas son état initial même s'il était secoué.
* Même lorsque vous respectez la plage d'humidité de stockage, des gouttelettes d'eau (condensation) peuvent se former à l'intérieur des cartouches de toner en présence de variations de température importantes entre l'intérieur et l'extérieur de la cartouche. La condensation nuit à la qualité d'impression des cartouches de toner.
Les lieux suivants sont à proscrire pour le stockage des cartouches de toner
- Lieux exposés aux flammes nues
- Lieux exposés à la lumière directe du soleil ou à une lumière intense pendant plus de cinq minutes ou davantage
- Lieux exposés à un air excessivement salé
- Lieux sujets à des émissions de gaz corrosifs (aérosols et ammoniaque)
- Lieux particulièrement chauds et humides
- Lieux soumis à de fortes variations de température et d'humidité susceptibles de générer de la condensation
- Lieux très poussiéreux
- Lieux à portée d'enfants
Cartouches de toner : attention aux contrefaçons
- Il existe des cartouches de toner Canon contrefaites sur le marché. Leur utilisation risque d'affecter la qualité de l'impression ainsi que les performances de la machine. Canon ne pourra être tenu responsable d'aucun dysfonctionnement, accident ou dommage causé par l'utilisation de contrefaçons Pour plus d'informations, consulter canon.com/counterfeit.
Période de disponibilité des pièces de rechange et des cartouches d'encre
- Les pièces de rechange et les cartouches d'encre compatibles avec cet appareil resteront disponibles pendant au moins sept (7) ans après la fin de la commercialisation de ce modèle.
Matériaux d'emballage des cartouches de toner
- Conservez les matériaux d'emballage de la cartouche de toner, vous en aurez besoin si vous devez transporter l'appareil.
- Les matériaux d'emballage peuvent changer de forme ou d'emplacement (ou nous pouvons en ajouter ou en supprimer) sans avis préalable.
- Après avoir retiré la bande d'obturation de la cartouche de toner, jetez-la conformément aux réglementations locales en vigueur.
Mise au rebut des cartouches de toner usagées
- Pour éliminer un cartouche de toner, placez-la dans son emballage d'origine pour éviter toute fuite de toner, et jetez-la conformément aux réglementations locales en vigueur.
Configuration
Configuration 14
Fonctions principales 15
Préparatifs à faire avant d'utiliser l'appareil 16
Empêcher les accès non autorisés .... 17
Configuration à l'aide du guide de configuration 19
Réglage de la date et de l'heure 21
Configuration de l'environnement réseau 23
Sélection d'un réseau local sans fil ou filaire 25

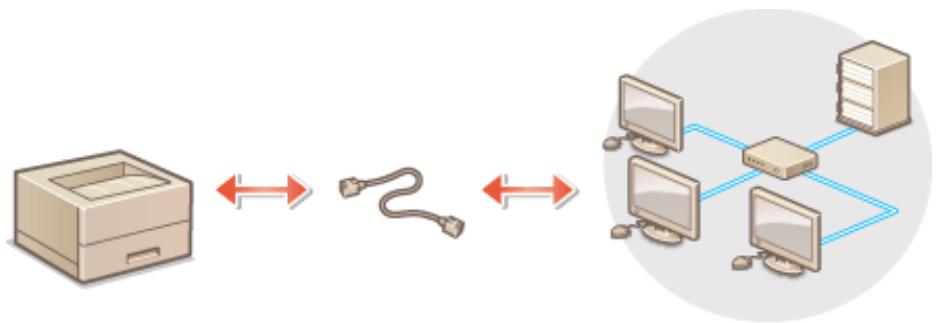

Connexion à un réseau local filaire 26
Connexion à un réseau local sans fil 27
Configuration de la connexion à l'aide du mode bouton-poussoir WPS 29
Configuration de la connexion à l'aide du mode code PIN WPS 31
Configuration de la connexion par la sélection d'un routeur sans fil 33
Configuration de la connexion par la définition des réglages détaillés 36

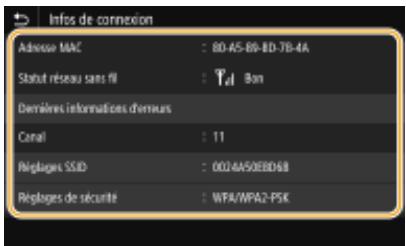

Vérification du SSID et de la clé réseau 39
Définition des adresses IP 40
Réglage d'adresse IPv4 41
Réglage d'adresses IPv6 44
Affichage des réglages réseau 47
Configuration des réglages pour communiquer avec un ordinateur 50
Configuration des protocoles d'impression et des fonctions WSD 51

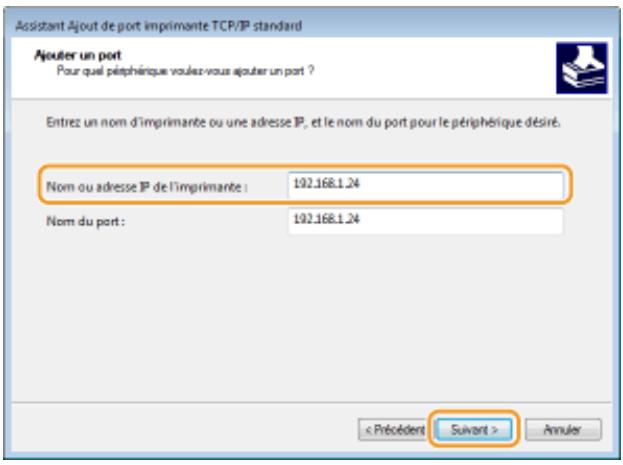

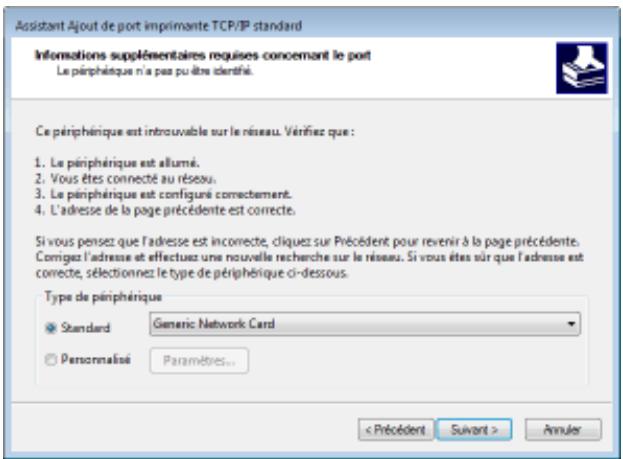

Configuration des ports d'imprimante 54
Configuration du serveur d'impression 57
Configuration de l'appareil selon votre environnement réseau 60
Configuration des réglages Ethernet 61
Modification de l'unité de transmission maximale 63
Définition d'un délai d'attente en vue de la connexion à un réseau 64
Configuration de DNS 65
Configuration du protocole SMB 69
Configuration du serveur WINS 71
Surveillance et contrôle de l'appareil via SNMP 73
Autres réglages réseau 77
Installation des pilotes 81
Avant de pouvoir utiliser les fonctions de l'appareil, vous devez définir les conditions dans lesquelles l'appareil sera utilisé. Pour commencer, prenez connaissance des différentes étapes nécessaires à la configuration du système, puis faites les réglages nécessaires. ▶Préparatifs à faire avant d'utiliser l'appareil(P. 16)
REMARQUE
- Les fonctions disponibles sur l'appareil varient d'un modèle à l'autre. Avant toute utilisation de l'appareil, consultez ▶Fonctions principales(P. 15) pour savoir quelles fonctions sont disponibles sur le modèle que vous avez acheté.
Configuration des réglages initiaux de l'appareil (Guide de configuration)
- Vous pouvez facilement configurer les réglages initiaux nécessaires pour l'utilisation de l'appareil, comme les réglages de la date, de l'heure et du réseau, en suivant les instructions indiquées à l'écran. Configuration à l'aide du guide de configuration(P. 19)
Fonctions principales
2538-007
Ce manuel couvre toutes les fonctions de tous les modèles de la gamme. Avant de commencer, vérifiez quelles fonctions sont disponibles sur le modèle que vous avez acheté.
: Avec fonction
: Sans fonction
| Fonction | LBP654Cx | LBP653Cdw | LBP613Cdw | LBP611Cn |
| Affichage | Écran tactile | LCD noir et blanc | LCD noir et blanc | LCD noir et blanc |
| Impression recto verso |  | |  | — |
| Réseau sans fil |  | |  | — |
| NFC |  |  |  | — |
| ID d'administrateur système par défaut | 7654321 | Non précisé | Non précisé | Non précisé |
| Code PIN d'administrateur système par défaut | 7654321 | Non précisé | Non précisé | Non précisé |
| Application Library (Bibliothèque d'applications) | | | | — |
| Module Une Cassette-AF * | | |  | — |
| Kit d'impression de code à barre * |  |  | [XDBH] | — |
*Élément en option
REMARQUE
- Pour les types de pilote disponibles, consultez le DVD-ROM User Software fourni avec l'appareil ou le site Web de Canon (http://www.canon.com/).
- Les instructions n'étant pas toujours présentées de la même manière sur les deux afficheurs qui équipent les modèles, l'afficheur correspondant aux instructions décrites dans le Guide de l'utilisateur est indiqué par la mention "modèle à écran tactile" ou "modèle à LCD noir et blanc".
- Dans la plupart des cas, lorsque les instructions sont les mêmes pour les deux modèles, les écrans utilisés pour illustrer les instructions dans le guide sont ceux affichés sur l'écran tactile. Les écrans affichés sur le modèle à LCD noir et blanc sont différents de ceux du modèle à écran tactile. Dans les deux cas, suivez les instructions affichées sur votre modèle pour effectuer les opérations.
LIENS
Affichage du Guide de l'utilisateur(P. 550)
Préparatifs à faire avant d'utiliser l'appareil
2538-008
Suivez les étapes 1 à 3 dans l'ordre pour configurer l'appareil. Pour plus d'informations sur une étape donnée, cliquez sur le lien afin d'accéder à la section correspondante. Pour utiliser l'appareil en toute sécurité, consultez également la section ▶Empêcher les accès non autorisés(P. 17) .
Étape 1
Configuration à l'aide du guide de configuration(P. 19)
Étape 2
Configuration de l'environnement réseau(P. 23)
- Configurez les réglages réseau non couverts dans le guide de configuration. Si vous n'avez pas besoin d'utiliser le guide de configuration, faites les réglages réseau à partir d'ici.
Étape 3
Installation des pilotes(P. 81)
CONSEILS
Configuration depuis l'interface utilisateur distante
- Une fois les réglages réseau terminés, vous pouvez configurer l'appareil depuis un ordinateur à l'aide de l'interface utilisateur distante. ▶Démarrage de l'interface utilisateur distante(P. 276)
Importer des données depuis un autre appareil pour gagner du temps
- Si les appareils sont du même modèle, vous pouvez sauvegarder sur un ordinateur les données de réglage enregistrées sur un autre appareil multifonctions/imprimante Canon (exportation) et les charger sur cet appareil (importation). ▶Importation/Exportation des données de réglage(P. 287)
Empêcher les accès non autorisés
2538-009
Cette section décrit les mesures de sécurité permettant d'éviter un accès non autorisé depuis un réseau externe. Tous les utilisateurs et les administrateurs doivent lire ceci avant d'utiliser l'appareil, d'autres imprimantes et des appareils multifonctions raccordés au réseau. Depuis quelques années, une imprimante/un appareil multifonctions raccordé au réseau peut offrir toute une gamme de fonctions utiles, telles que l'impression depuis un ordinateur, le contrôle de l'imprimante depuis un ordinateur à l'aide de la fonction distante et l'envoi de documents numérisés via Internet. D'un autre côté, il est essentiel de prendre des mesures de sécurité afin de réduire le risque de fuite d'informations, car une imprimante/un appareil multifonctions est devenu plus exposé aux menaces, telles que les accès non autorisés et le vol, lorsqu'il est raccordé au réseau. Cette section décrit les réglages nécessaires que vous devez effectuer pour éviter un accès non autorisé avant d'utiliser l'imprimante/l'appareil multifonctions raccordé au réseau.
Mesures de sécurité visant à éviter un accès non autorisé depuis le réseau externe
Affectation d'une adresse IP privée(P. 17)
Utilisation d'un pare-feu pour restreindre les transmissions(P. 18)
Spécification des communications cryptées TLS (P. 18)
Configuration d'un code PIN pour gérer les informations stockées sur l'appareil multifonctions(P. 18)
Affectation d'une adresse IP privée
Une adresse IP est une étiquette numérique affectée à chaque périphérique faisant partie d'un réseau informatique. Une "adresse IP globale" est utilisée pour la communication en se connectant à Internet et une "adresse IP privée" est utilisée pour la communication dans le cadre d'un réseau local, tel qu'un LAN, dans la société. Si une adresse IP globale est affectée à votre imprimante/appareil multifonctions, elle/il est ouvert au public et peut être accédé via Internet. Par conséquent, le risque de fuite d'informations due à un accès non autorisé depuis un réseau externe augmente. En revanche, si une adresse IP privée est affectée, votre imprimante/appareil multifonctions est confiné dans le réseau local et ne peut être accédé que par des utilisateurs de votre réseau local, tel qu'un LAN de la société.
Adresse IP globale
Peut être accédé depuis un réseau externe
Adresse IP privée
Peut être accédé depuis les utilisateurs d'un réseau local
D'une manière générale, affectez une adresse IP privée à votre imprimante/appareil multifonctions. Assurez-vous de vérifier si l'adresse IP affectée à l'imprimante/l'appareil multifonctions que vous utilisez est une adresse IP privée ou non. Une adresse IP privée se trouve dans l'une des plages suivantes.
■ Plage des adresses IP privées
• De 10.0.0.0 à 10.255.255.255
• De 172.16.0.0 à 172.31.255.255
• De 192.168.0.0 à 192.168.255.255
Pour plus d'informations sur la méthode de vérification de l'adresse IP, reportez-vous à la section ▶Réglage d'adresse IPv4(P. 41) .
REMARQUE
- Si une adresse IP globale est affectée à une imprimante/un appareil multifonctions, vous pouvez créer un environnement réseau visant à réduire le risque d'accès non autorisé en installant un logiciel de sécurité, tel
qu'un pare-feu, qui empêche l'accès depuis les réseaux externes. Si vous souhaitez affecter une adresse IP globale à une imprimante/un appareil multifonctions et l'utiliser, contactez votre administrateur réseau.
Utilisation d'un pare-feu pour restreindre les transmissions
Un pare-feu est un système qui empêche un accès non autorisé depuis des réseaux externes et qui protège des attaques/intrusions sur un réseau local. Vous pouvez utiliser un pare-feu dans votre environnement réseau pour bloquer l'accès depuis un réseau externe qui est considéré comme dangereux en restreignant les communications depuis l'adresse IP spécifiée d'un réseau externe. La fonction installée sur une imprimante/un appareil multifonctions Canon vous permet de définir un filtrage des adresses IP. Pour plus d'informations sur la manière de configurer un filtrage des adresses IP, reportez-vous à la section ▶Spécification d'adresses IP pour les réglages de pare-feu(P. 238) .
Spécification des communications cryptées TLS
Pour plus d'informations sur les communications cryptées TLS, reportez-vous à la section ▶Configuration des réglages de sécurité réseau(P. 235) , et sur les procédures à spécifier, à la section ▶Configuration de la clé avec certificat utilisée pour TLS(P. 247) .
Si un tiers malveillant tente d'accéder à une imprimante/un appareil multifonctions, la configuration d'un code PIN pour les informations stockées dans l'appareil permet de réduire le risque de fuite d'informations. Les imprimantes/appareils multifonctions Canon vous permettent de protéger divers types d'information en configurant un code PIN.
■Configuration d'un code PIN pour chaque fonction
- Configuration d'un code PIN pour l'utilisation de l'interface distante
Pour plus d'informations, reportez-vous à la section ▶Configuration d'un code PIN pour l'interface utilisateur distante(P. 233) .
- Configuration d'un code de PIN pour les paramètres de l'administrateur système
Pour plus d'informations, reportez-vous à la section ▶Spécification du code PIN et de l'ID d'administrateur système(P. 225) .
Ci-dessus sont répertoriés quelques exemples de mesures de sécurité permettant d'éviter un accès non autorisé. Pour plus d'informations sur les autres mesures de sécurité, reportez-vous à la section ▶ Gestion de l'appareil(P. 222) et prenez les mesures de sécurité nécessaires pour empêcher un accès non autorisé à votre environnement.
Configuration à l'aide du guide de configuration
2538-00A
Lorsque l'appareil est mis sous tension ( ▶Mettre l'appareil sous tension(P. 101) ) pour la première fois, le guide de configuration s'affiche pour vous aider à configurer les réglages initiaux de l'appareil grâce à des instructions affichées à l'écran. Dans le guide de configuration, les écrans de configuration s'affichent dans l'ordre suivant.
Étape 1 Sélection de la langue d'affichage et du pays ou de la région
Sélectionnez la langue à utiliser sur le panneau de commande et dans les rapports ainsi que le pays ou la région où l'appareil sera utilisé.
1 Sélectionnez une langue.
2 Pour un Modèle à écran tactile, sélectionnez .
3 Sélectionnez un pays ou une région.
Étape 2 Réglage de la date et de l'heure
Réglez la date et l'heure de l'appareil.
1 Sélectionnez un fuseau horaire.
REMARQUE :
Qu'est-ce que l'UTC ?
- Le temps universel coordonné (UTC) est la principale norme selon laquelle le monde entier règle les horloges et définit les heures. Il convient de définir correctement votre fuseau horaire pour le bon transfert de vos communications Internet.
2 Indiquez la date et l'heure, puis appuyez sur (OK).
■ Modèle à écran tactile
- Appuyez sur le champ de saisie et saisissez la date et l'heure.
■ Modèle à LCD noir et blanc
- Utilisez ◀ ou ▶ pour déplacer le curseur, et saisissez la date et l'heure avec les touches numériques.
Étape 3 Configuration des mesures de sécurité d'accès
Définissez un code PIN pour accéder à l'interface utilisateur distante. Comme l'interface utilisateur distante peut être utilisée pour modifier les réglages de l'appareil depuis un ordinateur, il est recommandé de mettre en place un code PIN.
1 Sélectionnez .
- Si vous sélectionnez , aucun code PIN n'est défini, et le guide de configuration passe à l'étape 4.
- Vous pouvez également configurer la mesure de sécurité d'accès à l'interface utilisateur distante plus tard. ▶Configuration d'un code PIN pour l'interface utilisateur distante(P. 233)
2 Saisissez un code PIN, puis appuyez sur (OK).
3 Saisissez le même code PIN, puis appuyez sur (OK).
Étape 4
Configuration du réseau sans fil
Faites les réglages nécessaires pour connecter l'appareil au réseau local sans fil.
1 Sélectionnez .
- Si vous sélectionnez , le réseau sans fil n'est pas configuré, et le guide de configuration passe à l'étape 5.
2 Sélectionnez .
3 Sélectionnez le mode de configuration.
- Pour plus d'informations sur la configuration du réseau sans fil, consultez la section ▶Connexion à un réseau local sans fil(P. 27) .
Étape 5
Affichage d'Application Library (Bibliothèque d'applications)
Le bouton 1 touche "Application Library" (Bibliothèque d'applications) se trouve sur l'écran Accueil. Vous pouvez lire la description de la fonction de chaque bouton.
Pour mettre fin à l'exécution du guide de configuration, sélectionnez .
Une fois l'exécution du guide de configuration terminée, l'écran Accueil s'affiche.
Impt. support mem.
Impression sécurisée
Menu
Réploges papier
fcran motif.
Mobile d'impression
Informations consommables
Partail mobile
Suivi statut
Réglage de la date et de l'heure
2538-00C
Réglez la date et l'heure de l'appareil. La date et l'heure servant de référence pour les fonctions indiquant l'heure, il est très important de les régler avec précision.
Sélection du fuseau horaire(P. 21)
Réglage de la date et de l'heure actuelles(P. 21)
Réglage de l'heure d'été(P. 22)
Sélection du fuseau horaire
Si vous changez le fuseau horaire, les valeurs définies pour sont également modifiées en conséquence.
1 Sélectionnez
