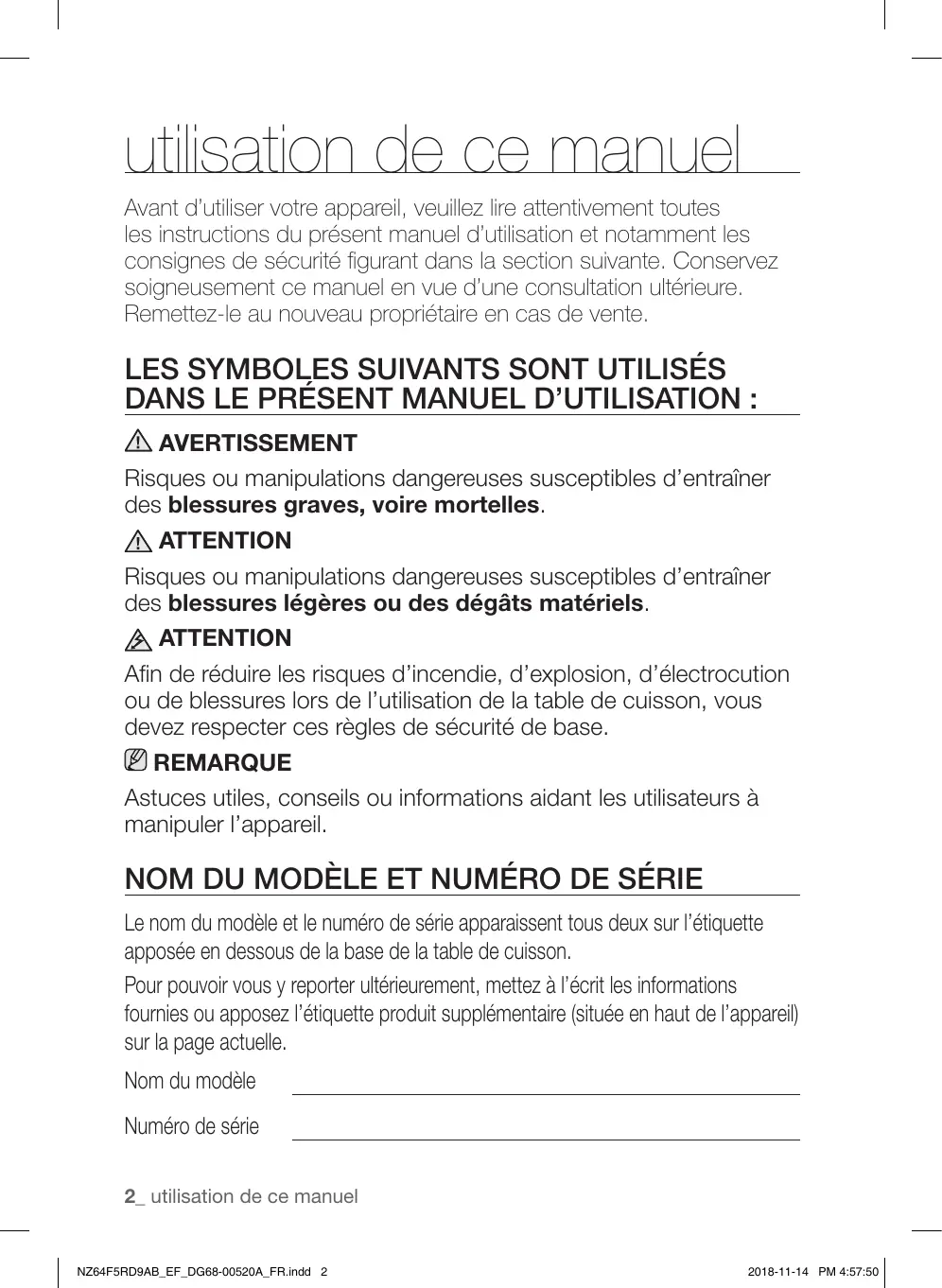

utilisation de ce manuel Avant d’utiliser votre appareil, veuillez lire attentivement toutes les instructions du présent manuel d’utilisation et notamment les consignes de sécurité figurant dans la section suivante. Conservez soigneusement ce manuel en vue d’une consultation ultérieure. Remettez-le au nouveau propriétaire en cas de vente.

LES SYMBOLES SUIVANTS SONT UTILISÉS DANS LE PRÉSENT MANUEL D’UTILISATION : AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d’entraîner des blessures graves, voire mortelles. ATTENTION Risques ou manipulations dangereuses susceptibles d’entraîner des blessures légères ou des dégâts matériels. ATTENTION Afin de réduire les risques d’incendie, d’explosion, d’électrocution ou de blessures lors de l’utilisation de la table de cuisson, vous devez respecter ces règles de sécurité de base. REMARQUE Astuces utiles, conseils ou informations aidant les utilisateurs à manipuler l’appareil.

NOM DU MODÈLE ET NUMÉRO DE SÉRIE Le nom du modèle et le numéro de série apparaissent tous deux sur l’étiquette apposée en dessous de la base de la table de cuisson. Pour pouvoir vous y reporter ultérieurement, mettez à l’écrit les informations fournies ou apposez l’étiquette produit supplémentaire (située en haut de l’appareil) sur la page actuelle. Nom du modèle Numéro de série 2_ utilisation de ce manuel

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 2

2018-11-14 PM 4:57:50

consignes de sécurité AVERTISSEMENT Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant une expérience et des connaissances insuffisantes sur le sujet, sauf si celles-ci sont sous la surveillance de la personne responsable de leur sécurité ou si cette dernière leur a expliqué comment utiliser l’appareil. Les enfants doivent rester sous la surveillance d’un adulte afin de s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, uniquement s’ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l’appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par un enfant sans surveillance. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles de câblage. Cet appareil doit pouvoir être débranché de l’alimentation après installation. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur sur le câblage fixe, conformément aux normes de câblage.

consignes de sécurité

Cet appareil est conforme à toutes les normes techniques et de sécurité en vigueur. En tant que fabricant de cet appareil, nous pensons toutefois qu’il relève de notre responsabiliser de vous familiariser avec les consignes de sécurité suivantes.

consignes de sécurité _3

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 3

2018-11-14 PM 4:57:50

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire afin d’éviter tout danger. La méthode de fixation indiquée ne doit pas faire usage d’adhésifs car ces derniers ne sont pas considérés comme un moyen de fixation fiable. AVERTISSEMENT : Si la surface est fendue, éteignez l’appareil afin d’éviter tout risque d’électrocution. Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l’intérieur de la table de cuisson. AVERTISSEMENT : Les parties accessibles peuvent devenir très chaudes pendant l’utilisation. Les enfants en bas âge doivent être tenus à l’écart. Un nettoyeur vapeur ne doit pas être utilisé. Les objets métalliques, tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds. Après utilisation, éteignez l’élément de la table de cuisson à l’aide de sa commande correspondante et ne vous fiez pas au détecteur de récipient. L’appareil n’est pas conçu pour être utilisé avec une minuterie extérieure ou une télécommande séparée. ATTENTION : Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson rapide doit être sous surveillance continue. L’appareil ne doit pas être installé derrière une porte décorative, afin d’éviter tout risque de surchauffe. AVERTISSEMENT : L’appareil et ses pièces accessibles deviennent très chauds pendant l’utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans ne doivent pas s’approcher de l’appareil s’ils sont sans surveillance. 4_ consignes de sécurité

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 4

2018-11-14 PM 4:57:50

consignes de sécurité

AVERTISSEMENT : Une cuisson sans surveillance sur une table de cuisson avec de la matière grasse ou de l’huile peut s’avérer dangereuse et entraîner un incendie. N’essayez JAMAIS d’éteindre un incendie avec de l’eau. Éteignez plutôt l’appareil puis couvrez la flamme, par exemple avec un couvercle ou une couverture anti-feu. AVERTISSEMENT : Danger d’incendie : n’entreposez pas d’éléments sur les surfaces de cuisson. AVERTISSEMENT : Utilisez uniquement les dosserets de table de cuisson conçus par le fabricant de l’appareil de cuisson ou ceux indiqués par le fabricant de l’appareil dans les instructions d’utilisation selon ce qui convient, ou encore les dosserets de table de cuisson intégrés à l’appareil. L’utilisation de dosserets inadaptés peut provoquer des accidents. Les surfaces sont susceptibles de devenir chaudes pendant l’utilisation. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, uniquement s’ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l’appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur de l’appareil ne doivent pas être effectués par un enfant âgé de moins de 8 ans si celui-ci est sans surveillance. Maintenez l’appareil et son cordon hors de la portée des enfants âgés de moins de 8 ans.

consignes de sécurité _5

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 5

2018-11-14 PM 4:57:50

ATTENTION Assurez-vous que cet appareil est correctement installé et mis à la terre par un technicien qualifié. L’entretien de cet appareil doit impérativement être effectué par une main d’œuvre qualifiée. Des réparations effectuées par des personnes non qualifiées peuvent causer des blessures ou un grave dysfonctionnement. Si votre appareil doit être réparé, veuillez prendre contact avec le centre de service local. Le non respect de ces instructions peut provoquer des dommages et entraîner l’annulation de la garantie. Les appareils encastrés ne doivent être mis en marche qu’après avoir été installés dans un meuble et un lieu de travail conformes aux normes en vigueur. Cette mesure vise à éviter tout contact avec les composants électriques, conformément aux normes de sécurité en vigueur. En cas de dysfonctionnement ou de détérioration (cassure, fêlure) de l’appareil : • éteignez toutes les zones de cuisson ; • débranchez la table de cuisson de l’alimentation ; et • prenez contact avec le centre de service local. Si la table de cuisson se fend, éteignez l’appareil afin d’éviter tout risque d’électrocution. N’utilisez pas la table de cuisson tant que la surface vitrée n’a pas été remplacée. N’utilisez pas la table de cuisson pour réchauffer du papier aluminium, des produits enveloppés dans du papier aluminium ou des produits surgelés emballés dans des récipients en aluminium. Le liquide situé entre le fond du plat et la table de cuisson peut produire une pression de vapeur. Cela peut faire sauter le plat. Assurez-vous toujours que la plaque chauffante et le fond du plat restent secs. Les zones de cuisson deviennent très chaudes lorsque vous cuisinez. Veillez à toujours tenir l’appareil hors de portée des enfants en bas âge. 6_ consignes de sécurité

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 6

2018-11-14 PM 4:57:50

consignes de sécurité

Conservez tous les matériaux d’emballage hors de portée des enfants : les matériaux d’emballage présentent un danger pour les enfants. Cet appareil doit uniquement être utilisé pour la cuisson normale et la friture d’aliments dans le cadre d’un usage domestique. Il n’est pas conçu pour une utilisation commerciale ou industrielle. N’utilisez jamais la table de cuisson pour chauffer la pièce. Soyez prudent lorsque vous branchez des appareils électriques sur une prise murale située à proximité de la table de cuisson. Le câble de raccordement au secteur ne doit pas entrer en contact avec la table de cuisson. Les huiles ou les matières grasses surchauffées peuvent rapidement s’enflammer. Ne laissez jamais les éléments de surface sans surveillance pendant que vos aliments cuisent dans de l’huile ou de la matière grasse (si vous cuisinez des frites, par exemple). Éteignez les zones de cuisson après les avoir utilisées. Veillez à ce que les tableaux de commandes restent toujours propres et secs. Ne posez jamais d’objets inflammables sur la table de cuisson ; vous risqueriez de provoquer un incendie. Il existe un risque de brûlure si l’appareil est utilisé de manière imprudente. Les câbles des appareils électriques ne doivent pas entrer en contact avec la surface chaude de la table de cuisson ou avec des ustensiles chauds. N’utilisez pas la table de cuisson pour faire sécher des vêtements. Les utilisateurs portant des stimulateurs ou des implants cardiaques actifs doivent maintenir une distance d’au moins 30 cm entre la partie supérieure de leur corps et les zones de cuisson à induction lorsque celles-ci sont allumées. En cas de doute, vous devez consulter le fabricant de votre appareil ou votre médecin. (Modèle avec table de cuisson à induction uniquement) consignes de sécurité _7

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 7

2018-11-14 PM 4:57:50

Ne tentez pas de réparer, démonter ou modifier vous-même l’appareil. Éteignez toujours votre appareil avant de le nettoyer. Respectez les consignes de nettoyage et d’entretien de la table de cuisson fournies dans ce manuel. Empêchez vos animaux domestiques de s’approcher de l’appareil car ils peuvent monter sur les commandes de l’appareil et provoquer un dysfonctionnement.

MISE AU REBUT DU MATÉRIEL D’EMBALLAGE AVERTISSEMENT L’ensemble du matériel utilisé pour emballer l’appareil est entièrement recyclable. Les éléments en papier et en mousse dure portent la mention appropriée. Veuillez jeter le matériel d’emballage et les appareils usagés en respectant les normes de sécurité et l’environnement.

MISE AU REBUT APPROPRIÉE DE VOTRE APPAREIL USAGÉ AVERTISSEMENT Avant de vous débarrasser de votre appareil usagé, assurez-vous que celui-ci est vraiment inutilisable et qu’il ne représente donc pas une source de danger. Pour cela, demandez à un technicien qualifié de débrancher l’appareil de l’alimentation secteur et de retirer le câble de raccordement au secteur. L’appareil ne doit pas être jeté avec les ordures ménagères. Renseignez-vous auprès du service de voirie de votre ville ou de votre mairie pour connaître les dates de ramassage et les sites de traitement des ordures ménagères.

8_ consignes de sécurité

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 8

2018-11-14 PM 4:57:50

LES BONS GESTES DE MISE AU REBUT DE CE PRODUIT (DÉCHETS D’ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES) consignes de sécurité

(Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

consignes de sécurité _9

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 9

Consignes de sécurité pour l'installateur Raccordement à la prise d'alimentation secteur Installation de l'appareil sur le plan de travail

PIÈCES ET CARACTÉRISTIQUES

Zones de cuisson Tableau de commande Composants Principales caractéristiques de l'appareil Dispositif d'arrêt de sécurité Témoin de chaleur résiduelle

Utilisation d'ustensiles adaptés Utilisation des touches sensitives Mise sous tension de l'appareil Contrôle de la température Mise hors tension de l'appareil Utilisation de la zone de cuisson faitout Utilisation de la double zone de cuisson Mise hors tension d'une zone de cuisson Utilisation de la sécurité enfants Minuterie Réglage du dispositif d'arrêt de sécurité Minuterie pour cuisson programmée Verrouillage et déverrouillage du tableau de commande Suggestion de réglages pour la cuisson d'aliments spécifiques

NETTOYAGE ET ENTRETIEN

Table de cuisson Cadre de la table de cuisson (en option) Pour éviter d'endommager votre appareil

GARANTIE ET ASSISTANCE

Questions fréquentes et dépannage Assistance

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques Zones de cuisson Informations relatives au produit

AVERTISSEMENT CONSIGNES DE SÉCURITÉ POUR L'INSTALLATEUR • L'installation électrique nécessite un dispositif permettant de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm. Les dispositifs suivants peuvent être utilisés : disjoncteurs, fusibles (les fusibles à vis doivent être retirés de leur socle), disjoncteurs différentiels et contacteurs. • Cet appareil est conforme à la directive EN 60335 - 2 - 6 relative à la protection contre les incendies. Ce type d'appareil peut être adossé à un placard haut ou à un mur. • N'installez pas de tiroir sous la table de cuisson. • L'installation doit assurer une protection contre les chocs. • Les éléments de cuisine dans lesquels l'appareil est encastré doivent être conformes à la norme DIN 68930 en matière de stabilité. • Afin d'éviter tout risque de moisissure, toutes les zones coupées doivent être enduites d'un mastic protecteur. • Sur les surfaces carrelées, la zone sur laquelle repose la table doit être complètement jointoyée. • Sur de la pierre naturelle ou artificielle ou des surfaces céramiques, les ressorts à action rapide doivent être fixés à l'aide d'une résine artificielle ou d'un adhésif à deux composants approprié. • Assurez-vous que le mélange adhère parfaitement et uniformément au plan de travail. N'utilisez pas de mastic silicone. En cas de réparation, il serait très difficile de le retirer. • Pour démonter la table de cuisson, dégagez-la en la soulevant par dessous.

installation de la table de cuisson

L'installation et le branchement de cet appareil doivent impérativement être effectués par un technicien qualifié. Veuillez vous conformer à ces instructions. Tout dommage résultant d'une mauvaise installation ne sera pas couvert par la garantie. Les caractéristiques techniques figurent à la fin de ce manuel.

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 11

2018-11-14 PM 4:57:51

RACCORDEMENT À LA PRISE D'ALIMENTATION SECTEUR Avant de brancher l'appareil, vérifiez que la tension nominale de l'appareil (tension électrique indiquée sur la plaque signalétique) correspond à la tension d'alimentation du secteur. La plaque signalétique est située sur le revêtement inférieur de la table de cuisson.

AVERTISSEMENT Coupez l'alimentation avant de brancher les câbles.

La tension électrique de l'élément chauffant est de 230 V CA. Cet appareil fonctionne également très bien sur des réseaux électriques de 220 V CA ou 240 V CA. Le raccordement au réseau de la table de cuisson doit être effectué de manière à prévoir un coupe-circuit sur tous les pôles avec une ouverture des contacts d'au moins 3 mm. (ex. : disjoncteur, disjoncteur différentiel ou fusible). Pour le branchement à la prise d'alimentation secteur, il convient d'utiliser un câble de type H05SS - F (180 °C) ou d'une capacité supérieure. Courant nominal de l'appareil (A)

Section transversale nominale (mm2)

Le branchement doit être effectué conformément au schéma. Les raccordements doivent être effectués en fonction du schéma de branchement approprié. Le câble de mise à la terre est branché à la borne. Le câble de mise à la terre doit être plus long que les câbles transportant le courant électrique. Les branchements de câbles doivent être conformes aux normes en vigueur et les vis de borne correctement serrées. Il convient de fixer le câble de branchement dans le serre-câble de la prise d'alimentation secteur et de fermer la protection en appuyant fermement dessus (pour la verrouiller). Avant la première mise en marche, retirez les éventuels films protecteurs ou étiquettes de la surface vitrocéramique. AVERTISSEMENT

220-240V~ 380-415V~ 220-240V~

Lors de la première mise sous tension de la table de cuisson, tous les témoins lumineux s'allument et la sécurité enfants est activée. < IN ~ > L : Marron N : Bleu PE :Vert

Pour éviter d'endommager les composants, vérifiez bien (au niveau de la conformité) l'attribution phase et neutre des branchements de l'habitation et des appareils (cf. schémas de câblage). Tout dommage résultant d'une mauvaise installation ne sera pas couvert par la garantie.

installation de la table de cuisson

Une fois la plaque de cuisson raccordée à l'alimentation électrique, vérifiez que toutes les zones de cuisson sont prêtes à être utilisées en les allumant une par une et en les réglant sur la puissance maximale à l'aide d'ustensiles de cuisine appropriés.

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 13

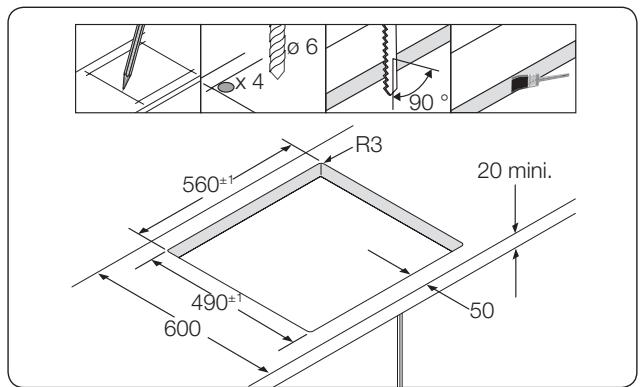

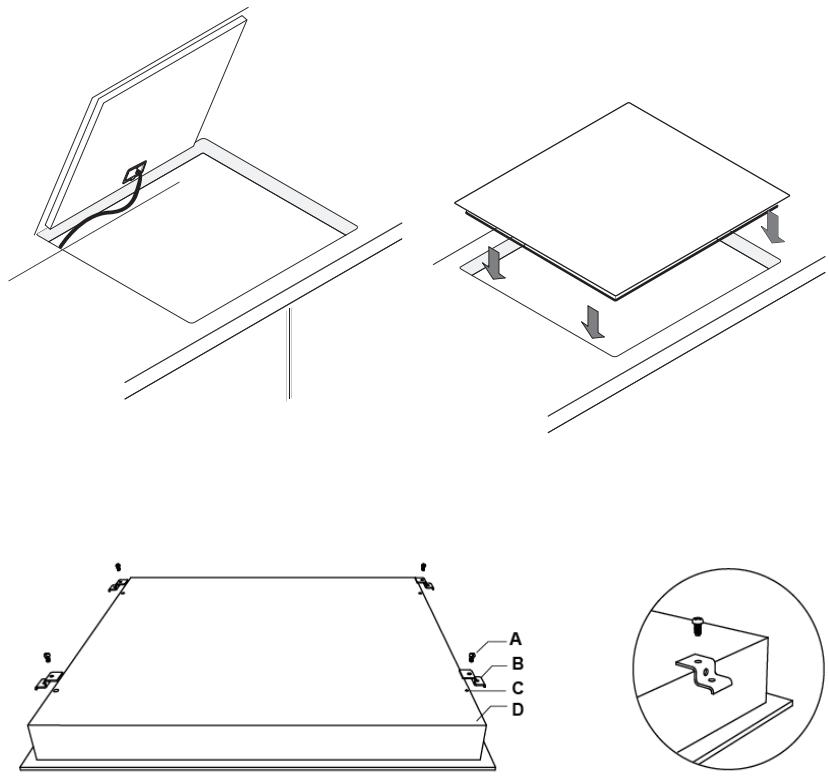

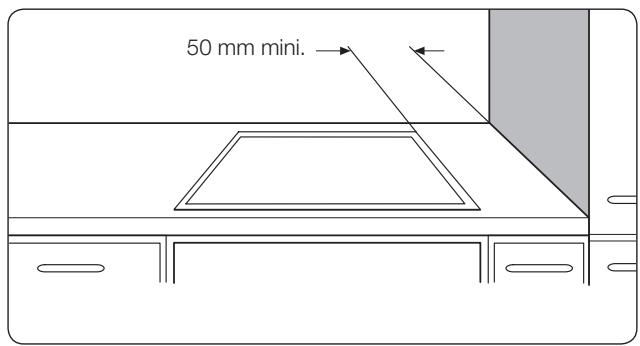

INSTALLATION DE L'APPAREIL SUR LE PLAN DE TRAVAIL Recopiez le numéro de série inscrit sur la plaque signalétique de l'appareil avant de procéder à l'installation. Ce numéro vous sera demandé si vous faites appel à un service de dépannage. Etant donné qu'il figure sur la plaque signalétique située sous l'appareil, vous ne pourrez plus y accéder après l'installation. Veillez à respecter scrupuleusement les indications relatives aux espaces et distances de sécurité minimums exigés. Mettez en place les fixations de chaque côté à l'aide des vis fournies avant de monter la table de cuisson sur les fixations. Lorsque vous installez cette table de cuisson, une planche doit être installée qui limitera l'accès à l'entourage inférieur de la table de cuisson. 50 mm mini.

En aucun cas, les supports ne peuvent toucher les surfaces intérieures du plan de travail après l'installation (voir photo).

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 15

2018-11-14 PM 4:57:51

pièces et caractéristiques

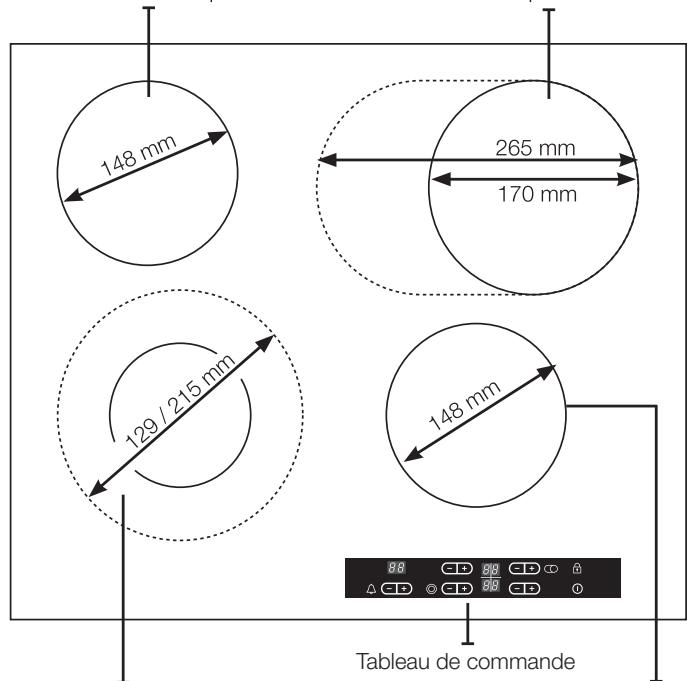

ZONES DE CUISSON Tableau de commande

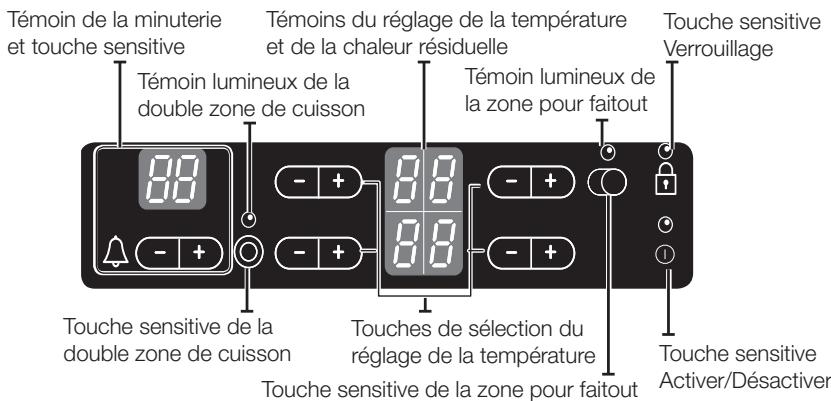

TABLEAU DE COMMANDE Témoins du réglage de la température Touche sensitive et de la chaleur résiduelle Verrouillage Témoin lumineux de Témoin lumineux de la la zone pour faitout double zone de cuisson

Témoin de la minuterie et touche sensitive

Touche sensitive de la double zone de cuisson

Touches de sélection du réglage de la température

Touche sensitive Touche sensitive de la zone pour faitout Activer/Désactiver

16_ pièces et caractéristiques

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 16

PRINCIPALES CARACTÉRISTIQUES DE L'APPAREIL • Surface de cuisson en vitrocéramique : l'appareil est équipé d'une surface de cuisson en vitrocéramique et de quatre zones de cuisson ultra rapides. Ces éléments de chauffage par rayonnement puissants réduisent de façon significative le temps de chauffe. • Touches sensitives : l'appareil fonctionne à l'aide de touches sensitives. • Nettoyage facile : l'avantage de la vitrocéramique et des touches sensitives est d'offrir une meilleure accessibilité pour le nettoyage. La surface plate et lisse est facile à nettoyer. • Touche Activer/Désactiver : la touche sensitive « Activer/ Désactiver » permet d'allumer/éteindre l'appareil. En effleurant cette touche, vous pouvez mettre en marche ou couper l'alimentation. • Indicateurs de commande et de fonction : l'affichage numérique et les témoins lumineux indiquent l'état des réglages et des fonctions activées, ainsi que la présence de chaleur résiduelle sur les différentes zones de cuisson. • Dispositif d'arrêt de sécurité : un dispositif d'arrêt de sécurité permet d'éteindre automatiquement les zones de cuisson après un intervalle de temps déterminé si aucun réglage n'est modifié. • Témoin de chaleur résiduelle : une icône symbolisant la chaleur résiduelle s'affiche si la surface de cuisson est encore chaude afin d'éviter tout risque de brûlure. • Double zone de cuisson : cette partie de la table est équipée d'une double zone de cuisson. La taille de cette zone de cuisson peut être réglée en fonction des besoins. Cette fonctionnalité peut se révéler très utile lorsque vous cuisinez par exemple dans un récipient plus petit. Cette zone vous permet d'économiser de l'énergie.

pièces et caractéristiques

Table de cuisson en vitrocéramique

pièces et caractéristiques _17

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 17

la table de cuisson est équipée d'une zone de cuisson multifonction/faitout. En fonction du réglage, la zone de cuisson peut être ronde ou ovale afin de s'adapter au mieux chaud.

DISPOSITIF D'ARRÊT DE SÉCURITÉ Si l'une des zones de cuisson n'a pas été éteinte et que la chaleur n'a pas été réglée après un long intervalle de temps, cette zone s'éteint automatiquement. Toute présence de chaleur résiduelle est signalée par la lettre (pour cuisson en question. Les zones de cuisson s'éteignent automatiquement après les intervalles Réglage de la température 1-2 3-4 5-6 7-9

dysfonctionnement, le témoin Si une ou plusieurs zones de cuisson venaient à s'éteindre avant 18_ pièces et caractéristiques

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 18

2018-11-14 PM 4:57:52

Autres motifs pour lesquels une zone peut s'éteindre

TÉMOIN DE CHALEUR RÉSIDUELLE Lorsque l'une des zones de cuisson ou toute la table est éteinte, la présence de chaleur résiduelle est signalée par la lettre

PIÈCES ET CARACTÉRISTIQUES Toutes les zones de cuisson s'éteignent immédiatement si un liquide bouillant entre en contact avec le tableau de commande. Le dispositif d'arrêt automatique est également activé si vous posez un tissu mouillé sur le tableau de commande. Dans les deux cas, l'appareil doit être rallumé. Le dispositif d'arrêt automatique est également activé si vous posez un tissu mouillé sur le tableau de commande. Dans les deux cas, l'appareil doit être rallumé à l'aide de la touche sensitive d'alimentation principale une fois le liquide essuyé ou le tissu retiré .

Même une fois la zone de cuisson éteinte, le témoin de chaleur Vous pouvez utiliser cette chaleur résiduelle pour conserver au chaud ou décongeler des aliments. le risque de brûlure subsiste tant que le témoin de chaleur résiduelle reste allumé.

AVERTISSEMENT AVERTISSEMENT Si l'appareil est mis hors tension, le symbole disparaît et les informations relatives à la chaleur résiduelle ne sont plus visibles. Vous risquez néanmoins toujours de vous brûler. Afin d'éviter tout accident, soyez toujours prudent lorsque vous vous trouvez à proximité de la table de cuisson.

avant de commencer PREMIER NETTOYAGE et d'un nettoyant spécialement conçu pour ce type de surface.

AVERTISSEMENT N'utilisez jamais de nettoyants corrosifs ou abrasifs. Vous risqueriez d'endommager la surface. pièces et caractéristiques _19

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 19

2018-11-14 PM 4:57:52

utilisation de la table de cuisson UTILISATION D'USTENSILES ADAPTÉS Les meilleures casseroles donnent les meilleurs résultats. • On reconnaît une bonne casserole à son fond. Celui-ci doit être épais et plat. • Vérifiez le diamètre du fond du récipient lors de l'achat de nouvelles casseroles ou poêles. Les fabricants ne mentionnent souvent que le diamètre du bord du récipient. • Les récipients possédant un fond en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique qui ne s'enlèvent que très difficilement, voire pas du tout. • N'utilisez pas de casseroles dont le fond est endommagé (ex. : rugueux, ébarbures). Des rayures peuvent apparaître si vous faites glisser ces casseroles sur la surface de la table. • À froid, les fonds des casseroles sont en général légèrement bombés vers l'intérieur (concaves). Ils ne doivent en aucun cas être bombés vers l'extérieur (convexes). • Si vous utilisez des récipients de cuisson spéciaux (ex. : autocuiseur, mijoteur ou wok), veuillez suivre les instructions du fabricant.

20_ utilisation de la table de cuisson

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 20

2018-11-14 PM 4:57:52

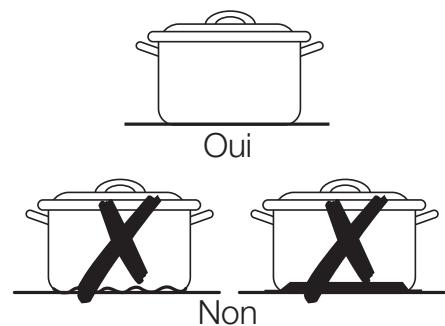

Conseils pour économiser de l'énergie Vous pouvez très facilement réaliser des économies d'énergie non négligeables en observant les points suivants : utilisation de la table de cuisson

• Placez toujours les casseroles et les poêles sur la zone de cuisson avant de l'allumer. • Des zones de cuisson et des fonds de casseroles sales augmentent la consommation d'énergie. • Recouvrez si possible les casseroles et poêles d'un couvercle. • Eteignez la zone de cuisson avant la fin de la cuisson afin d'utiliser la chaleur résiduelle pour conserver au chaud ou décongeler des aliments. • Le diamètre du fond de la casserole doit être le même que celui de la zone de cuisson. • L'utilisation d'un autocuiseur permet de réduire le temps de cuisson de 50 %.

utilisation de la table de cuisson _21

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 21

2018-11-14 PM 4:57:52

UTILISATION DES TOUCHES SENSITIVES Si vous souhaitez utiliser les touches sensitives, appuyez du bout de votre doigt sur la touche souhaitée jusqu'à ce que le voyant correspondant s'allume/s'éteigne ou jusqu'à ce que la fonction souhaitée s'active. Assurez-vous de n'appuyer que sur une seule touche du panneau lorsque vous utilisez l'appareil. Si vous appuyez du plat de votre doigt sur le panneau, vous risquez d'activer également la touche adjacente.

MISE SOUS TENSION DE L'APPAREIL Appuyez sur la touche sensitive Verrouillage pendant environ être mis sous tension à l'aide de la touche sensitive Activer/ Désactiver . Appuyez sur la touche sensitive Activer/ . Désactiver Une fois la table allumée à l'aide de la touche sensitive Activer/Désactiver sécurité, l'appareil s'éteint automatiquement.

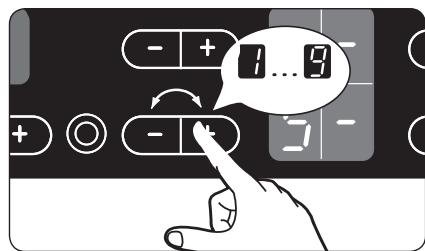

CONTRÔLE DE LA TEMPÉRATURE Pour régler la puissance ( à ) de la cuisson, appuyez sur la touche , correspondant à la zone de cuisson souhaitée. La première fois que vous appuyez sur , la puissance se règle automatiquement sur . La première fois que vous appuyez sur , la puissance se règle automatiquement sur . Appuyez sur la touche pour augmenter la chaleur et sur la touche pour la réduire. 22_ utilisation de la table de cuisson

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 22

2018-11-14 PM 4:57:52

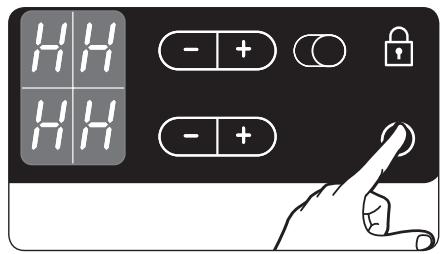

MISE HORS TENSION DE L'APPAREIL

numérique sous la forme d'un Lorsque la chaleur est réglée sur et que vous souhaitez éteindre le brûleur , appuyez à nouveau sur la touche. La puissance revient alors à zéro. Pour un réglage plus rapide, appuyez sur les touches de sélection de la température ou jusqu'à ce que la valeur souhaitée soit atteinte. Si vous appuyez sur plusieurs apparaît

UTILISATION DE LA TABLE DE CUISSON Vous pouvez mettre l'appareil entièrement hors tension en appuyant sur la touche sensitive Activer/Désactiver . Appuyez sur la touche sensitive Activer/Désactiver . Après avoir mis l'une des zones de cuisson ou toute la surface hors tension, la présence de chaleur résiduelle au niveau de la/des zone(s) concernée(s)

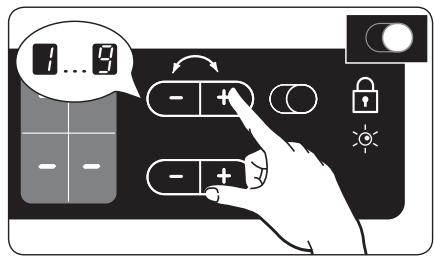

UTILISATION DE LA ZONE DE CUISSON FAITOUT Lorsque vous utilisez la zone de cuisson pour faitout, vous pouvez passer de la zone la plus petite à la zone de cuisson la plus grande (ovale). Vous ne pouvez passer d’une zone de chaleur à l’autre que si vous avez déjà réglé la puissance pour la plus petite zone. 1. Sélectionnez une puissance.

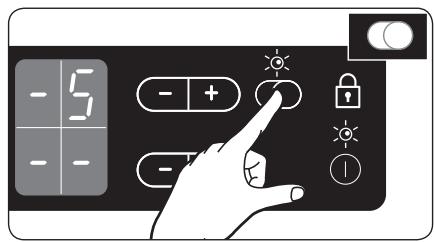

2. Pour allumer ou éteindre la zone de cuisson pour faitout, appuyez du bout du doigt sur la touche jusqu'à ce que le témoin s'allume ou s'éteigne. utilisation de la table de cuisson _23

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 23

2018-11-14 PM 4:57:53

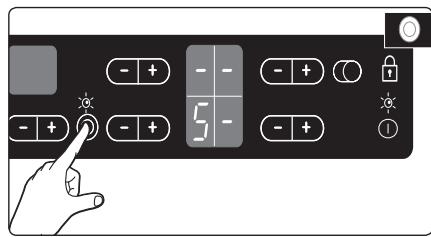

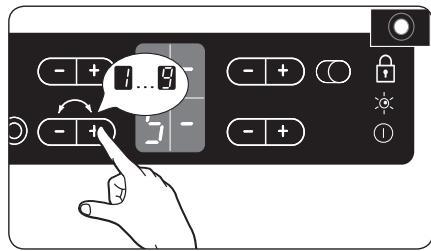

UTILISATION DE LA DOUBLE ZONE DE CUISSON La double zone de cuisson permet de passer d'une zone de cuisson plus petite à une zone de cuisson plus grande et inversement en fonction du récipient que vous utilisez. Sélectionnez le réglage à l'aide Double zone de cuisson Vous ne pouvez passer d’une zone de chaleur à l’autre que si vous avez déjà réglé la puissance pour la plus petite zone. 1. Sélectionnez la puissance souhaitée.

2. Appuyez brièvement sur la Double zone de cuisson cuisson extérieure s'allume. Le témoin s'allume. 3. Pour éteindre la zone de cuisson extérieure, appuyez Double zone de cuisson

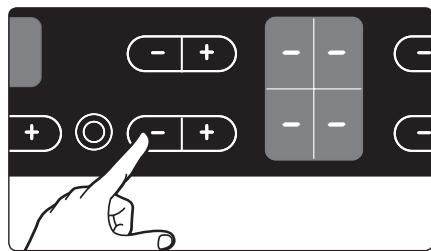

MISE HORS TENSION D'UNE ZONE DE CUISSON Pour éteindre une zone de cuisson, ramenez la puissance à en utilisant les boutons du tableau de touches

24_ utilisation de la table de cuisson

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 24

2018-11-14 PM 4:57:53

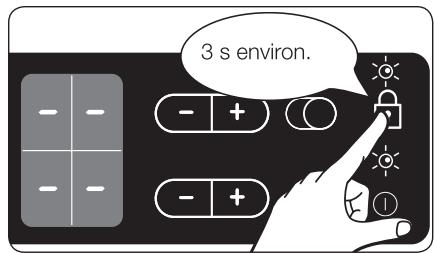

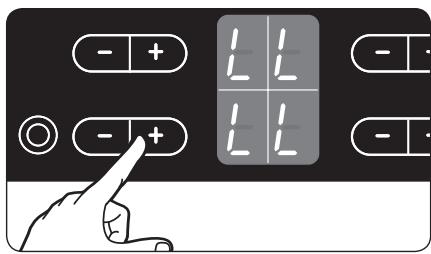

UTILISATION DE LA SÉCURITÉ ENFANTS Activation de la sécurité enfants 1. Appuyez sur la touche Verrouillage pendant environ confirmation retentit.

2. Appuyez sur n'importe quelle touche de réglage de la puissance. Le symbole

UTILISATION DE LA TABLE DE CUISSON La sécurité enfants permet d'éviter une mise sous tension accidentelle de la table de cuisson et donc l'activation de la surface de cuisson. La touche sensitive de sécurité ne peut être utilisée que lorsque l'appareil est sous tension.

sécurité enfants est activée.

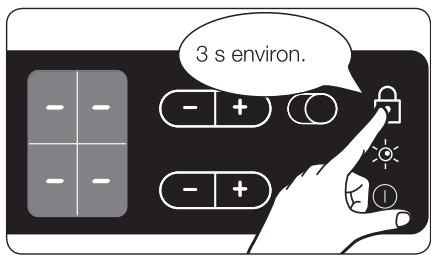

Désactivation de la sécurité enfants 1. Appuyez sur la touche Verrouillage pendant environ confirmation retentit.

Après avoir éteint l'appareil, la sécurité enfant est activée automatiquement au bout de quelques minutes pour des raisons de sécurité.

utilisation de la table de cuisson _25

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 25

2018-11-14 PM 4:57:53

MINUTERIE Il existe deux façons d'utiliser la minuterie :

Utiliser la minuterie comme dispositif d'arrêt de sécurité Si une durée spécifique est associée à une zone de cuisson, celle-ci s'éteint automatiquement une fois la durée écoulée. Cette fonction peut être utilisée simultanément pour plusieurs zones de cuisson.

Utiliser la minuterie pour programmer la mise en marche différée d’une zone de cuisson L’utilisation de la minuterie de cuisson programmée est impossible lorsqu’une zone de cuisson est allumée.

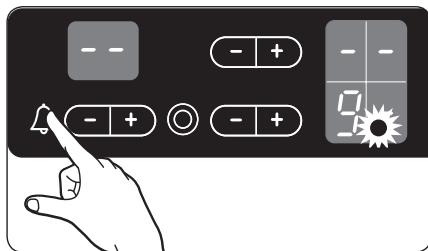

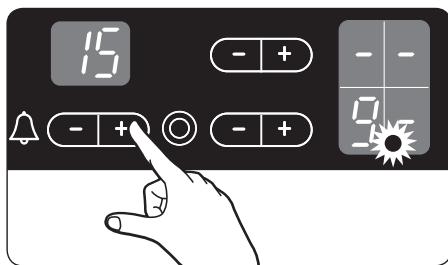

RÉGLAGE DU DISPOSITIF D'ARRÊT DE SÉCURITÉ La/Les zone(s) de cuisson pour lesquelles vous souhaitez activer le dispositif d’arrêt de sécurité doivent être allumées. 1. A l'aide de la touche sensitive de la minuterie , sélectionnez la zone de cuisson pour laquelle vous souhaitez régler l'heure d'arrêt de sécurité. Une fois que vous avez sélectionné la première zone de cuisson active, appuyez sur la touche sensitive de la minuterie et le témoin correspondant se met à clignoter lentement. Par exemple, le témoin avant gauche correspond à la zone de cuisson avant gauche. Le symbole apparaît sur l'écran de la minuterie. Appuyez à nouveau sur la touche sensitive de la minuterie pour sélectionner la zone de cuisson active suivante. 2. Utilisez les touches de réglage de la minuterie ou pour sélectionner la durée souhaitée (ex. : 15 minutes). La zone de cuisson s'éteindra automatiquement une fois cette durée écoulée. Le dispositif d'arrêt de sécurité est à présent activé. 26_ utilisation de la table de cuisson

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 26

2018-11-14 PM 4:57:53

utilisation de la table de cuisson

Si vous souhaitez afficher la durée restante pour l'une des zones de cuisson, appuyez sur la touche sensitive . Le témoin de la touche correspondante commence alors à clignoter lentement. Vous pouvez réinitialiser les réglages à l'aide des touches sensitives de réglage de la minuterie ou . Une fois la durée spécifiée écoulée, la zone de cuisson s'éteint automatiquement ; un signal sonore de confirmation retentit et le témoin de la minuterie s'affiche. Pour procéder aux réglages plus rapidement, appuyez sur l'une des touches sensitives de réglage de la minuterie ou jusqu'à ce que la valeur souhaitée soit atteinte. Si la touche sensitive de réglage de la minuterie est appuyée en premier, le réglage du temps commencera à 99 minutes ; si la touche sensitive de réglage de la minuterie est appuyée en premier, le réglage du temps commencera à 1 minute.

MINUTERIE POUR CUISSON PROGRAMMÉE Pour pouvoir utiliser la fonction cuisson programmée, vous devez allumer l'appareil et éteindre toutes les zones de cuisson. 1. Appuyez brièvement sur la touche sensitive de la minuterie Le symbole apparaît sur l'écran de la minuterie.

2. Réglez la durée souhaitée à l'aide des touches sensitives de réglage de la minuterie ou . La fonction de cuisson programmée est alors activée et le temps restant apparaît sur l'affichage de la minuterie. Pour régler la durée restante, appuyez sur la touche sensitive de réglage de la minuterie et modifiez les réglages à l'aide des touches sensitives de réglage de la minuterie ou .

utilisation de la table de cuisson _27

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 27

2018-11-14 PM 4:57:53

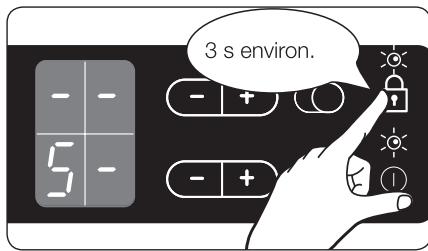

VERROUILLAGE ET DÉVERROUILLAGE DU TABLEAU DE COMMANDE A tout moment de la cuisson, vous pouvez verrouiller le tableau réglages, par exemple en essuyant le plan de cuisson. 1. Appuyez sur la touche sensitive de verrouillage pendant environ sensitives sont à présent verrouillées. 2. Pour déverrouiller la touche sensitive, appuyez à nouveau sur la touche sensitive de verrouillage pendant environ touche s'éteint.

28_ utilisation de la table de cuisson

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 28

Faire réchauffer Faire sauter Faire frire

Faire bouillir de grandes quantités de liquide, faire cuire des pâtes, saisir la viande (goulache, viande à braiser)

Cuisson haute température Faire frire

Bifteck, surlonge, pommes de terre rissolées, crêpes

Escalope, côtelettes, foie, poisson, rissole, œufs sur le plat

Faire bouillir des pommes de terre ou des légumes dans 1,5 l de liquide

Cuire à l'étuvée Faire mijoter Faire bouillir Faire fondre

Exemples d'utilisation

utilisation de la table de cuisson

Les chiffres répertoriés dans le tableau ci-dessous sont donnés à titre indicatif. Les suggestions de réglages pour les différents modes de cuisson présentés reposent sur plusieurs variables, parmi lesquelles la qualité des plats à cuisson ainsi que la nature et la quantité des aliments.

Cuire à l'étuvée ou faire mijoter de petites quantités de légumes, cuire du riz et des laitages Faire fondre du beurre ou du chocolat, dissoudre de la gélatine

Remarque • Les valeurs indiquées dans le tableau ci-dessus sont données à titre indicatif. • Les réglages devront être adaptés en fonction de l'ustensile utilisé et du type d'aliment. utilisation de la table de cuisson _29

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 29

2018-11-14 PM 4:57:53

nettoyage et entretien

TABLE DE CUISSON AVERTISSEMENT N'appliquez aucun produit de nettoyage sur la surface en vitrocéramique lorsque celle-ci est chaude. Rincez la table à l'eau claire après le nettoyage car les produits peuvent avoir un effet corrosif s'ils sont chauffés. N'utilisez aucun produit de nettoyage agressif (ex. : décapants pour grils ou fours, éponges ou poudre à récurer). Après chaque utilisation, attendez que la surface vitrocéramique refroidisse légèrement avant de la nettoyer afin que les éventuelles projections de produits nettoyants ne brûlent pas sur la table. S'il y a lieu, retirez les traces de saleté incrustée, d'eau, de graisse ainsi que celles laissées par les ustensiles métalliques à l'aide d'un produit de nettoyage spécialement conçu pour la vitrocéramique ou l'acier inoxydable (disponible dans le commerce).

Salissures légères 1. Nettoyez la surface en vitrocéramique à l'aide d'un chiffon humide. 2. Essuyez-la à l'aide d'un chiffon propre. Il ne doit rester aucune trace de détergent sur la surface. 3. Nettoyez la table de cuisson dans son intégralité une fois par semaine à l'aide d'un produit spécialement conçu pour la vitrocéramique ou l'acier inoxydable (disponible dans le commerce). 4. Rincez la surface en vitrocéramique à l'eau claire (attention aux quantités) et essuyez-la à l'aide d'un chiffon sec qui ne peluche pas.

Salissures tenaces 1. Utilisez un grattoir pour surfaces en verre afin de retirer les traces laissées par les aliments en cours de cuisson ou les taches incrustées. 2. Inclinez légèrement le grattoir au-dessus de la surface en vitrocéramique. 3. Retirez les salissures en frottant la lame contre la surface de la plaque. Les grattoirs pour surfaces en verre et les nettoyants pour vitrocéramique sont disponibles auprès de détaillants spécialisés. 30_ nettoyage et entretien

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 30

2018-11-14 PM 4:57:53

Salissures spécifiques

2. Nettoyez la table de cuisson comme d'ordinaire lorsqu'elle est refroidie. Si sur une zone de cuisson une substance a fondu et a cuit, réchauffez-la à nouveau pour la nettoyer. Les rayures ou taches sombres causées par exemple par les bords rugueux d'une casserole ne peuvent pas être enlevées. Ces taches n'entravent cependant pas le fonctionnement normal de la table.

nettoyage et entretien

1. Enlevez immédiatement les traces de sucre brûlé, de plastique fondu, d'aluminium ou de tout autre produit à l'aide du grattoir lorsqu'elles sont encore chaudes. Faites attention à ne pas vous brûler lorsque vous utilisez le grattoir sur une surface de cuisson chaude.

CADRE DE LA TABLE DE CUISSON (EN OPTION) N'utilisez jamais de vinaigre, jus de citron ou détartrant pour nettoyer le cadre de la table de cuisson. Des taches sombres risqueraient d'apparaître. 1. Nettoyez le cadre à l'aide d'un chiffon humide. 2. Humidifiez légèrement les taches ayant séché à l'aide d'un chiffon humide. Essuyez et séchez. AVERTISSEMENT

nettoyage et entretien _31

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 31

2018-11-14 PM 4:57:54

POUR ÉVITER D'ENDOMMAGER VOTRE APPAREIL • N'utilisez pas la table de cuisson comme plan de travail ou pour y entreposer des objets. • N'allumez pas la table de cuisson si aucune casserole n'y est posée ou si la casserole est vide. • La vitrocéramique est très solide et résistante aux écarts de température. Elle n'est cependant pas incassable. Elle peut être endommagée lorsqu'un objet particulièrement pointu ou lourd tombe sur la table de cuisson. • Ne placez pas de casseroles sur le cadre de la table de cuisson. Vous risqueriez de rayer ou d'endommager la finition. • Evitez de répandre des liquides acides (ex. : vinaigre, jus de citron ou produits détartrants) sur le cadre de la table de cuisson. Des taches sombres pourraient se former. • Si du sucre ou une préparation à base de sucre entre en contact avec une zone de cuisson chaude, nettoyez immédiatement la table à l'aide d'un grattoir de cuisine tant que celle-ci est encore chaude. Si vous la laissez refroidir, vous risquez d'endommager la surface en la nettoyant. • Ne laissez pas d'objets ou produits susceptibles de fondre (ex. : plastique, papier aluminium ou papier sulfurisé) entrer en contact avec la surface en vitrocéramique. Si un produit de cette nature fond sur la table de cuisson, retirez-le immédiatement à l'aide d'un grattoir.

32_ nettoyage et entretien

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 32

2018-11-14 PM 4:57:54

garantie et assistance Une mauvaise utilisation peut entraîner de légers dysfonctionnements. Pour y remédier, suivez les instructions ci-dessous. Ne tentez pas de réparer vous-même la table si les instructions suivantes s'avèrent inopérantes. Les réparations doivent impérativement être effectuées uniquement par un technicien qualifié. Des réparations non conformes peuvent faire courir de graves dangers à l'utilisateur. Si votre appareil nécessite des réparations, prenez contact avec le service après-vente. AVERTISSEMENT

garantie et assistance

QUESTIONS FRÉQUENTES ET DÉPANNAGE Que dois-je faire si les zones de cuisson ne fonctionnent pas ? Effectuez les vérifications suivantes : • Les fusibles de l'installation électrique (boîte à fusibles) sont-ils intacts ? Si les fusibles sautent de manière répétée, contactez un électricien agréé. • L'appareil est-il mis sous tension ? • Les témoins du tableau de commande sont allumés. • La zone de cuisson est allumée. • Les zones de cuisson sont réglées sur la température souhaitée.

Que dois-je faire si les zones de cuisson ne s'allument pas ? Effectuez les vérifications suivantes : • Un intervalle de temps supérieur à 10 secondes s'est-il écoulé entre le moment où vous avez appuyé sur le bouton « On/Off (Activer/Désactiver) » et le moment où la zone de cuisson souhaitée s'est allumée (reportez-vous à la section « Mise sous tension de l'appareil ») ? • Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide.

Que dois-je faire si tous les témoins, hormis le témoin chaleur résiduelle, s'éteignent soudainement ?

Ce problème peut survenir si : garantie et assistance _33

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 33

2018-11-14 PM 4:57:54

• La touche sensitive Activer/Désactiver a été actionnée accidentellement. • Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide.

Que dois-je faire si, une fois la zone de cuisson éteinte, le témoin indiquant la présence de chaleur résiduelle ne s'allume pas ? Effectuez la vérification suivante : • La zone de cuisson n'a-t-elle pas eu le temps de chauffer car elle a été allumée pendant un intervalle de temps trop court ? Si la zone de cuisson est chaude, prenez contact avec le service après-vente.

Que dois-je faire si la zone de cuisson ne s'allume pas ou ne s'éteint pas ? Cela peut être la conséquence de l'une des situations suivantes : • Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide. • La sécurité enfants est activée.

Que dois-je faire si le témoin

Vérifiez les points suivants : • Le tableau de commande est partiellement recouvert d'un chiffon humide ou de liquide. Appuyez sur la touche sensitive « Activer/ Désactiver » pour réinitialiser les réglages.

Pourquoi le brûleur ne devient-il pas rouge ? • La température sélectionnée pour une zone de cuisson est maintenue grâce à un capteur qui active et désactive la zone en question, c'est pourquoi cette zone n'est pas toujours rouge. Si vous sélectionnez une faible puissance de chauffe, le cycle d'activation et de désactivation est plus court qu'à forte puissance. Il existe également un cycle d'activation et de désactivation de la chaleur lorsque le réglage de la température est élevé. Si vous demandez l'assistance d'un technicien qualifié suite à une utilisation incorrecte de l'appareil, l'intervention pourra vous être facturée même si le problème survient pendant la période de garantie. 34_ garantie et assistance

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 34

2018-11-14 PM 4:57:54

ASSISTANCE S'agit-il d'un défaut technique ? Si tel est le cas, contactez votre service après-vente. Regroupez toujours toutes les informations nécessaires avant de passer votre appel. Cela permettra de déterminer plus facilement la nature du problème et de décider si une visite du technicien qualifié est nécessaire. Veuillez noter les informations suivantes : • Quelle est la nature du problème ? • A quel moment le problème survient-il ? Avant de passer votre appel, notez le modèle et le numéro de série de l'appareil. Ces informations figurent sur la plaque signalétique sous la forme suivante : • Description du modèle • Code S / N (15 chiffres) Nous vous recommandons de noter ces informations à cet emplacement afin de les retrouver facilement.

garantie et assistance

Avant de faire appel au service d'assistance ou au service aprèsvente, veuillez vous reporter à la section « Dépannage ». Si le problème persiste, suivez les instructions figurant ci-dessous.

Modèle : Numéro de série :

Dans quels cas des frais d'assistance vous sont facturés, même pendant la période de garantie ? • Si vous auriez pu remédier vous-même au problème en vous reportant à la section « Dépannage ». • Si le technicien qualifié est obligé de se déplacer plusieurs fois car vous ne lui avez pas fourni les informations nécessaires avant sa visite, par exemple pour rapporter des pièces. Préparez votre appel en suivant les instructions ci-dessus afin d'éviter de devoir supporter les frais de ces déplacements.

garantie et assistance _35

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 35

2018-11-14 PM 4:57:54

caractéristiques techniques CARACTÉRISTIQUES TECHNIQUES Largeur Profondeur Hauteur Largeur Dimensions extérieures Profondeur du plan de travail Rayon d'angle Tension électrique Puissance de sortie maximale Net Poids Brut Dimensions de l'appareil

6,4-7,5 kw 8,2 kg 9,7 kg

ZONES DE CUISSON Emplacement Avant gauche Arrière gauche Arrière droit Avant droit

36_ caractéristiques techniques

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 36

2018-11-14 PM 4:57:54

INFORMATIONS RELATIVES AU PRODUIT Nom du fournisseur

Type de plaque Technologie de chauffage Nombre de zones et/ou aires de cuisson Pour les zones ou aires de cuisson circulaires : diamètre de la surface utile par zone de cuisson électrique (Ø) Consommation d’énergie par zone ou aire de cuisson calculée par kg (EC cuisson électrique)

NZ64F5RD9AB Encastrable Zones de cuisson radiante 4

caractéristiques techniques

Identification du modèle

Samsung Electronics co. Ltd.

Ø 21,5 cm, Ø 15,0 cm, Ø 15,0 cm, Ø 17,0 cm Ø 21,5 cm Ø 15,0 cm (avant) Ø 15,0 cm (arrière) Ø 17,0 cm

: 198,8 Wh/kg : 194,0 Wh/kg : 193,2 Wh/kg : 193,3 Wh/kg

Consommation d’énergie de la plaque de 194,8 Wh/kg cuisson, calculée par kg (EC plaque électrique) * Données déterminées selon la norme EN 60350-2 et réglementations de la commission (UE) N° 66/2014.

Conseils pour l’économie d’énergie • Placez toujours les casseroles et les poêles sur la zone de cuisson avant de l’allumer. • Des zones de cuisson et des fonds de casseroles sales augmentent la consommation d’énergie. • L’utilisation d’un autocuiseur réduit le temps de cuisson. caractéristiques techniques _37

NZ64F5RD9AB_EF_DG68-00520A_FR.indd 37
