Produkttyp	Einbau-Kochfeld aus Glaskeramik mit Strahlungsheizzonen
Marke	Samsung
Modell	NZ64F5RD9AB/EF
Abmessungen (B x T x H)	575 x 505 x 55 mm
Einbaumaße (B x T)	560 x 490 mm, Eckenradius 3 mm
Nettogewicht	8,2 kg
Bruttogewicht	9,7 kg
elektrische Spannung	220-240 V ~ 50-60 Hz
maximale Gesamtleistung	6,4-7,5 kW
Anzahl der Kochzonen	4
Kochzonen	Vorne links: Doppelzone ∅129/215 mm, 750/2200 W Hinten links: Einzelzone ∅148 mm, 1200 W Hinten rechts: Bräterzone ∅170/265 mm, 1500-1600/2400 W Vorne rechts: Einzelzone ∅148 mm, 1200 W
Bedienungsart	berührungsempfindliche Touch-Tasten
Kindersicherung	Ja – Sperre des Bedienfelds
automatische Sicherheitsabschaltung	Ja – je nach Leistung (1 h bis 6 h)
Timer	Ja – verzögerte Abschaltung und programmiertes Kochen
Restwärmeanzeige	Ja – Anzeige « H »
Sonderfunktionen	Doppelkochzone, Bräterzone (oval), vorübergehende Sperre
Reinigung	Glaskeramik-Oberfläche: feuchtes Tuch, Spezialreiniger für Glaskeramik, Schaber für hartnäckige Verschmutzungen
Reparierbarkeit	Eingriff nur durch qualifizierten Techniker
Energieverbrauch (EC Elektrokochfeld)	194,8 Wh/kg gemäß EN 60350-2
mitgeliefertes Zubehör	Befestigungen und Installationsschrauben

Häufig gestellte Fragen - NZ64F5RD9AB/EF SAMSUNG

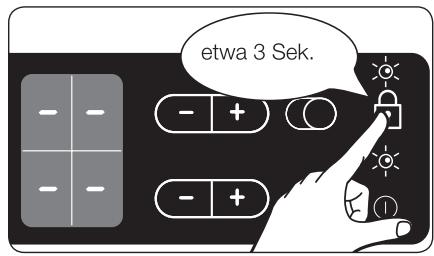

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste Sperre etwa 3 Sekunden lang, bis ein akustisches Signal ertönt. Das Symbol L erscheint auf den Kochzonen.

Was tun, wenn sich die Kochzonen nicht einschalten?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Ein/Aus-Taste), ob die 10-Sekunden-Frist nicht überschritten wurde und ob kein feuchtes Tuch das Bedienfeld bedeckt.

Wie reinige ich die Glaskeramik-Kochfläche?

Bei leichten Verschmutzungen verwenden Sie ein feuchtes Tuch. Bei eingebrannten Flecken verwenden Sie einen speziellen Glasschaber und einen Glaskeramik-Reiniger. Verwenden Sie niemals Scheuermittel.

Was bedeutet die Anzeige 'H' auf einer Kochzone?

Das H (Heiß) zeigt an, dass die Zone nach dem Gebrauch noch heiß ist. Verbrennungsgefahr. Berühren Sie sie nicht, solange das Symbol angezeigt wird.

Wie verwende ich die Doppelkochzone?

Wählen Sie die vordere linke Zone und stellen Sie die Leistung ein. Drücken Sie dann die Taste Doppelzone, um die Zone zu vergrößern. Die entsprechende Anzeige leuchtet auf.

Warum schaltet sich das Kochfeld von selbst aus?

Das ist die Sicherheitsabschaltung: Wenn eine Zone ohne Änderung der Einstellung eingeschaltet bleibt, schaltet sie sich nach 1 bis 6 Stunden je nach Leistung automatisch aus.

Wie stelle ich den Timer für eine Kochzone ein?

Schalten Sie die Zone ein, drücken Sie die Taste Timer, bis die Anzeige blinkt, und verwenden Sie die Tasten + oder -, um die Dauer einzustellen. Die Zone schaltet sich automatisch aus.

Was tun bei Flüssigkeitsüberschwemmung auf dem Bedienfeld?

Schalten Sie das Gerät sofort mit der Ein/Aus-Taste aus. Wischen Sie die Flüssigkeit ab und trocknen Sie es. Das Gerät kann dann wieder eingeschaltet werden.

Wie sperre ich das Bedienfeld während des Kochens?

Drücken Sie die Taste Sperre 3 Sekunden lang. Die Kontrollleuchte leuchtet auf. Alle Tasten (außer Ein/Aus) sind deaktiviert.

Welches Kochgeschirr ist für dieses Kochfeld geeignet?

Verwenden Sie Töpfe mit dickem, flachem Boden und passendem Durchmesser für die Zone. Vermeiden Sie gewölbte Böden, Aluminium oder Kupfer, die Spuren hinterlassen können.

BEDIENUNGSANLEITUNG NZ64F5RD9AB/EF SAMSUNG

GEBRUIK GESCHIKTE PANNEN

Vielen Dank, dass Sie sich für dieses Ge rät von Samsung entschieden haben.

PN:16166000A24174

SAMSUNG

Hinweise zu dieser Bedienungsanleitung

Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sie bitte nicht, auch das Handbuch an den neuen Besitzer weiterzugeben.

IN DIESEM BENUTZERHANDBUCH WERDEN FOLGENDE SYMBOLE VERWENDET:

⚠️ WARNING

Gefahren oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen können.

⚠ VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.

VORSICHT

Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihres Geräts zu vermindern, beachten Sie folgende Sicherheitsregeln:

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

MODELLNAME UND SERIENNUMMER

Sowohl der Modellname als auch die Seriennummer sind auf dem Typenschild auf der Unterseite des Geräts angegeben.

Schreiben Sie diese Informationen zur späteren Verwendung auf oder kleben Sie das zusätzliche Produktetikett (auf der Oberseite des Geräts zu finden) auf die vorliegende Seite.

Modellbezeichnung

Seriennummer

2_ Hinweise zu dieser Bedienungsanleitung

sicherheitshinweise

Dieses Gerät erfüllt die technischen Normen und Sicherheitsbestimmungen, die für diesen Gerätetyp gelten. Bitte beachten Sie die folgenden Sicherheitshinweise, um die Gefahr von Verletzungen des Benutzers oder Schäden am Gerät zu minimieren.

⚠️ WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen. Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

WARNUNG: Wenn die Oberfläche einen Riss aufweist, schalten Sie das Gerät aus, um die Möglichkeit von Stromschlägen auszuschließen.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Geräts, da sie heiß werden könnten.

Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür vorgesehenen Bedienelement aus, und verlassen Sie sich nicht auf die Topferkennung.

Das Haushaltsgerät darf nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

4\_Sicherheitshinweise

WARNUNG: Wenn Sie das Gerät beim Zubereiten von Lebensmittel in Fett oder Öl unbeaufsichtigt lassen, kann dies eine Gefahr darstellen und einen Brand verursachen. Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z. B. mit einem Topfdeckel oder einer Löschdecke. WARNUNG: Brandgefahr: Stellen Sie keine Gegenstände auf die Kochfelder!

WARNUNG: Verwenden Sie nur den vom Hersteller des Kochgerätes konstruierten, den vom Hersteller des Gerätes in der Gebrauchsanweisung angegebenen oder den im Gerät integrierten Kochstellenschutz. Die Verwendung ungeeigneter Schutzvorrichtungen kann zu Unfällen führen.

Die Oberflächen können während des Gebrauchs heiß werden. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Pflege dürfen nur dann von Kindern durchgeführt werden, wenn diese älter als 8 Jahre sind und dabei beaufsichtigt werden.

Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

VORSICHT

Vergewissern Sie sich, dass dieses Gerät von einem qualifizierten Techniker ordnungsgemäß installiert und geerdet wird.

Das Gerät darf nur von einem qualifizierten Techniker gewartet werden. Von unqualifizierten Personen ausgeführte Reparaturen können Verletzungen oder schwerwiegende Störungen verursachen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem nächstgelegenen Kundendienstzentrum in Verbindung. Wenn Sie diese Anweisungen nicht beachten, kann es zu Beschädigungen und Verlust der Garantie kommen.

Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen Schrank oder in eine Arbeitsplatte eingebaut wurden, die den relevanten Normen entsprechen. Auf diese Weise wird gemäß den maßgeblichen Sicherheitsnormen ausreichender Schutz vor Berührung von Strom führenden Teilen gewährleistet.

Bei Störungen Ihres Geräts oder bei Auftreten von Brüchen, Rissen oder Absplitterungen:

• Schalten Sie alle Kochzonen ab;
• Trennen Sie das Kochfeld vom Netz;
- Setzen Sie sich mit dem nächstgelegenen Kundendienstzentrum in Verbindung.

Wenn die Oberfläche des Geräts bricht, schalten Sie es aus, um die Möglichkeit von Stromschlägen auszuschließen. Verwenden Sie das Gerät erst wieder, nachdem die Glasfläche ersetzt wurde.

Verwenden Sie das Gerät nicht zum Erhitzen von Alufolie, von in Alufolie verpackten Produkten oder von Gefriergut, das in Alu-Töpfen aufbewahrt wird.

Wenn sich zwischen dem Topfboden und der Kochzone Flüssigkeit ansammelt, kann Dampfdruck entstehen. Dies kann zu unbeabsichtigten Bewegungen des Topfes führen.

Achten Sie deshalb stets darauf, dass Gerät und Topfboden trocken sind.

Die Kochzonen werden beim Kochen heiß.

Sicherheitshinweise

Halten Sie kleine Kinder immer vom Gerät fern.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn Verpackungsmaterial kann für Kinder gefährlich sein.

Dieses Gerät dient nur zum normalen Kochen und Braten im Haushalt. Es ist für den kommerziellen oder industriellen Einsatz nicht geeignet.

Verwenden Sie das Gerät nie zum Heizen des Zimmers.

Geben Sie Acht, wenn Sie andere elektrische Geräte an

Netzsteckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Das Netzkabel darf mit dem Kochfeld nicht in Kontakt kommen.

Überhitztes Fett und Öl können schnell Feuer fangen. Lassen

Sie das Gerät niemals unbeaufsichtigt, wenn Sie Lebensmittel in

Fett oder Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes Frites.

Schalten Sie die Kochzonen nach der Benutzung aus.

Halten Sie das Bedienfeld stets sauber und trocken.

Stellen Sie niemals brennbare Gegenstände auf das Gerät, da sie Feuer fangen könnten.

Es besteht die Gefahr von Verbrennungen durch das Gerät, wenn Sie dieses nicht mit der notwendigen Sorgfalt bedienen.

Die Kabel elektrischer Geräte dürfen nicht mit der heißen Kochfläche des Kochfelds oder mit heißen Töpfen und Pfannen in Berührung kommen.

Verwenden Sie das Gerät niemals, um Kleidung zu trocknen.

Solange das Gerät eingeschaltet ist, müssen Benutzer mit Herzschrittmachern oder aktiven Herzimplantaten ihren

Oberkörper immer in einem Abstand von mindestens 30 cm zu den Induktionszonen halten. Fragen Sie im Zweifelsfall beim Hersteller des Herzschrittmachers oder bei Ihrem Arzt nach. (nur Modelle mit Induktionskochfeld)

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu bauen oder zu verändern.

Schalten Sie das Gerät vor dem Reinigen immer aus.

Reinigen Sie das Gerät entsprechend den Reinigungs- und Pflegehinweisen in diesem Benutzerhandbuch. Halten Sie Haustiere vom Gerät fern, da diese auf die Bedienelemente des Geräts treten und eine Fehlfunktion verursachen können.

ENTSORGUNG DES VERPACKUNGSMATERIALS

⚠️ WARNING

Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Die Materialien sind entsprechend gekennzeichnet. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen.

ORDNUNGSGEMÄSSE ENTSORGUNG IHRES ALTGERÄTS

⚠️ WARNING

Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann. Zu diesem Zweck lassen Sie einen qualifizierten Techniker das Gerät vom Stromnetz trennen und das Netzkabel entfernen. Das Gerät darf nicht im Hausmüll entsorgt werden. Informationen über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

8_Sicherheitshinweise

KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTROSCHROTT)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

VOR DER ERSTEN ZUBEREITUNG

19

VERWENDUNG DES GERÄTS

20

REINIGUNG UND PFLEGE

30

GARANTIE UND SERVICE

33

TECHNISCHE DATEN

36

11 Sicherheitshinweise für den Installateur
12 Anschließen an das Netz
14 Einbauen in einer Arbeitsplatte
16 Kochzonen
16 Bedienfeld
17 Komponenten
17 Die wichtigsten Merkmale Ihres Geräts
18 Sicherheitsabschaltung
19 Restwärmeanzeige
19 Erstreinigung

20 Verwenden geeigneter Töpfe und Pfannen
22 Verwenden der Sensortasten

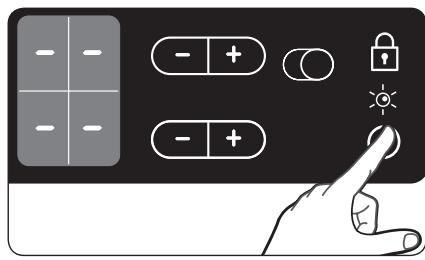

22 Einschalten des Geräts

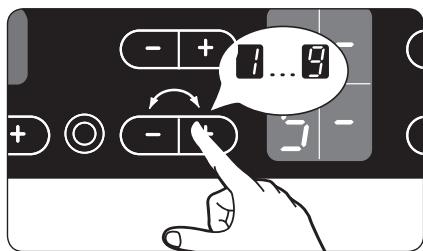

22 Temperaturregelung

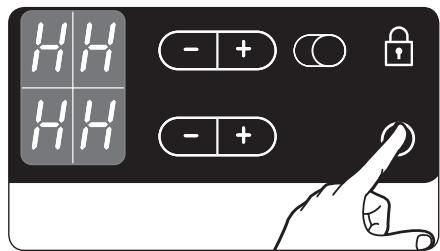

23 Ausschalten des Geräts

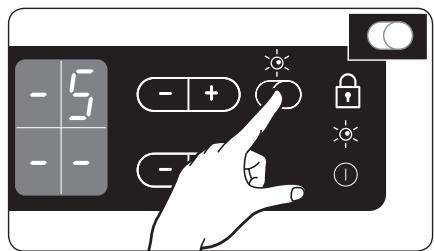

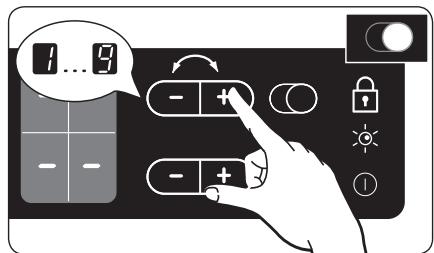

23 Verwenden der Bräterkochzone

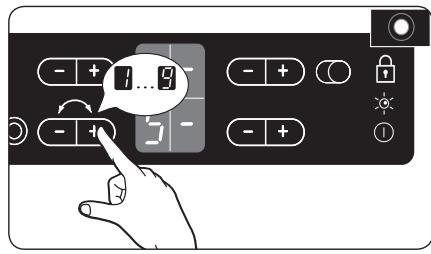

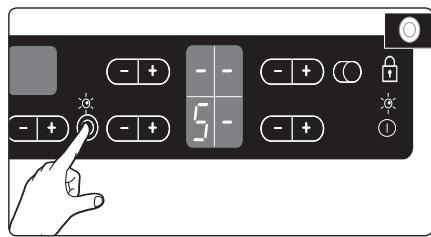

24 Verwenden der Doppelkochzone

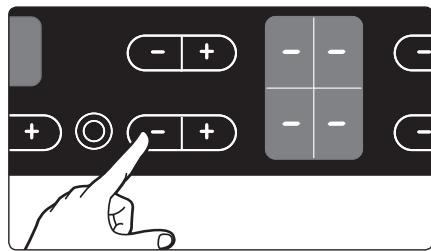

24 Ausschalten einer Kochzone

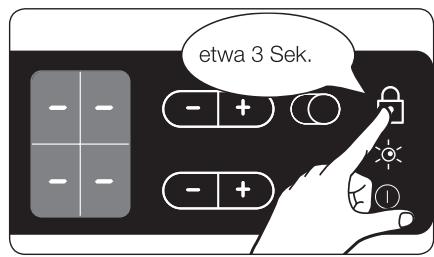

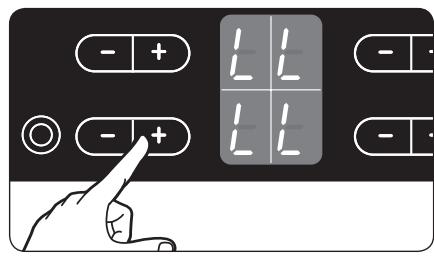

25 Verwenden der Kindersicherung
26 Timer

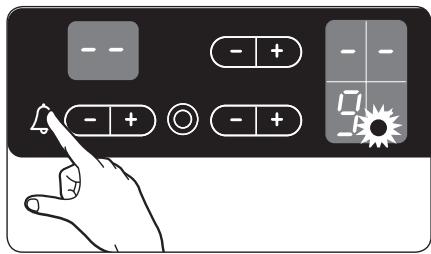

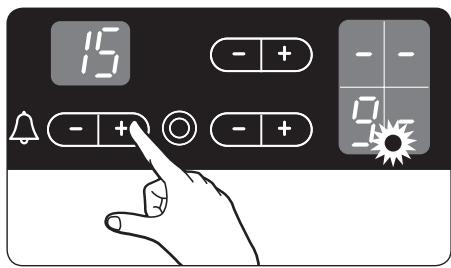

26 Einstellen der Kochzonenabschaltung

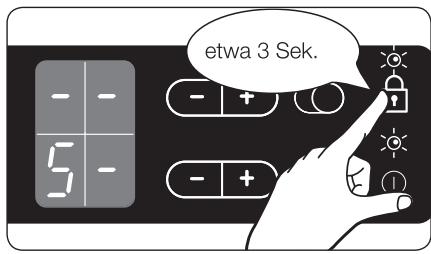

27 Kurzzeitmesser
28 Sperren und Entsperren des Bedienfelds
29 Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel
30 Kochfeld
31 Kochfeldrahmen (Zubehör)
32 So vermeiden Sie Schäden an Ihrem Gerät
33 Häufig gestellte Fragen und Fehlerbehebung
35 Service
36 Technische Daten
36 Kochzonen
37 Produktinformationen

Installieren des Geräts

Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird. Diese Anweisung muss unbedingt befolgt werden. Die Garantie deckt keine Schäden ab, die in Folge unsachgemäßer Installation auftreten. Technische Daten finden Sie am Ende dieses Handbuchs.

SICHERHEITSHINWEISE FÜR DEN INSTALLATEUR

• In der Elektroinstallation ist eine Vorrichtung vorzusehen, mit der das Gerät an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt. Geeignete Trennvorrichtungen sind Automatiksicherungen, Schmelzsicherungen (Schraubsicherungen sind aus dem Halter herauszuschrauben), Fehlerstromschutzschalter und Schaltschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät EN 60335 - 2 - 6. Geräte dieser Art dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden.
• Unterhalb des Geräts dürfen keine Schubladen vorgesehen werden.
  • Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit müssen alle geschnittenen Oberflächen mit einem geeigneten Dichtmittel versiegelt werden.
• Auf gekachelten Arbeitsflächen müssen die Fugen im Bereich des Geräts vollständig mit einem geeigneten Mittel verfügt werden.
• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen die Schnappfedern mit einem geeigneten Kunstharz oder einem Zweikomponentenkleber befestigt werden.
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Spalt mit der Arbeitsfläche abschließt. Sie dürfen nicht zusätzlich Silikonmasse auftragen, denn damit würde der Ausbau bei Servicearbeiten unnötig erschwert werden.
• Das Gerät muss beim Ausbauen von unten herausgedrückt werden.

Installieren des Geräts _11

ANSCHLIESSEN AN DAS NETZ

Vor dem Anschließen vergewissern Sie sich bitte, ob die auf dem Typenschild angegebene Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Das Typenschild befindet sich auf der Unterseite des Geräts.

Schalten Sie die Netzstromversorgung ab, ehe Sie einzelne Kabel mit dem Netz verbinden.

Die Spannung der Heizelemente beträgt 230 V\~. Das Gerät arbeitet aber auch in älteren Netzen mit 220 V\~ oder 240 V\~ perfekt.

Das Gerät muss über eine Vorrichtung an das Netz angeschlossen werden, mit der es an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt.

Für den Netzanschluss ist ein Kabel vom Typ H05SS - F (180° C) oder besser vorzusehen.

	Nennstrom des Geräts (A)	Nennquerschnitt ( mm^2 )
1 N~	>25 und ≤ 32	≥2,5
2N~	>10 und ≤ 16	≥1,5

Der Anschluss muss wie im Diagramm dargestellt ausgeführt werden. Die Anschlussverbindungen werden entsprechend dem jeweiligen Anschlussdiagramm ausgeführt.

Die Erdung wird an die Erdungsklemme angeschlossen. Das Erdungskabel muss länger als die Strom führenden Kabel sein.

Die Kabelverbindungen müssen entsprechend den Bestimmungen ausgeführt, und die Klemmschrauben müssen fest angezogen werden.

Das Anschlusskabel wird mit der Kabelschelle befestigt, und die Abdeckung wird durch festes Andrücken (Verriegeln) geschlossen. Vor dem ersten Einschalten müssen Schutzfolien und Aufkleber von m Glaskeramikkochfeld entfernt werden.

12\_ Installieren des Geräts

Nachdem das Gerät an das Netz angeschlossen wurde, überprüfen Sie, ob alle Kochzonen betriebsbereit sind. Hierzu stellen Sie einen geeigneten Topf darauf und schalten jede einmal kurz auf maximale Leistung.

Wenn das Gerät erstmals eingeschaltet wird, leuchten alle Anzeigen auf, und die Kindersicherung ist aktiviert.

N 1 2 3 4

Achten Sie auf die Zuordnung (Konformität) von Phasen und Nullleiter zwischen Hausanschluss und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden können. Die Garantie deckt keine Schäden aufgrund unsachgemäßer Installation ab.

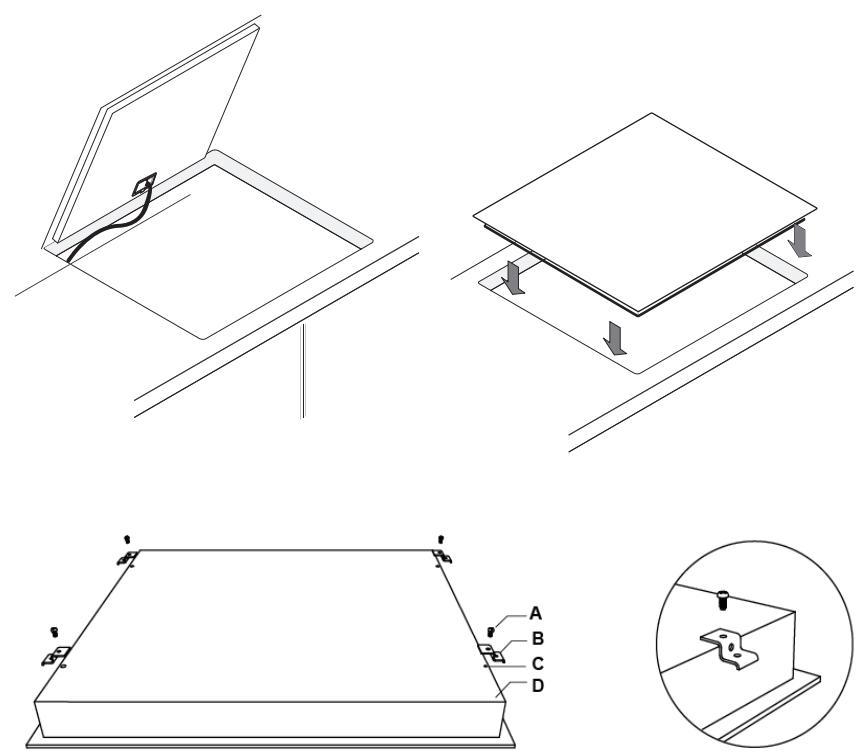

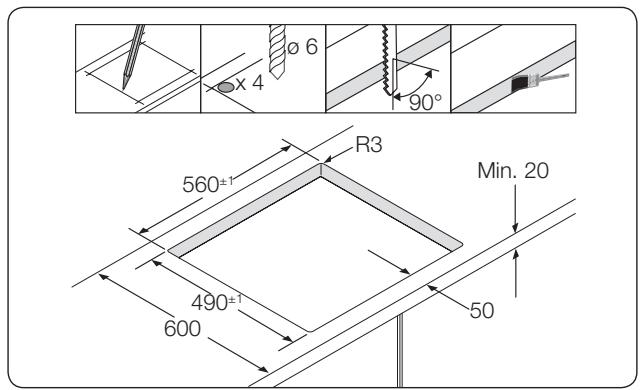

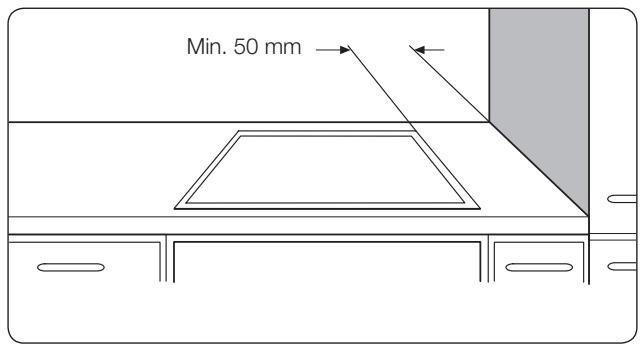

EINBAUEN IN EINER ARBEITSPLATTE

Notieren Sie vor dem Einbau die auf dem Typenschild angegebene Seriennummer des Geräts.

Diese Nummer wird im Falle von Serviceanfragen benötigt, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Unterseite des Geräts angegeben wird.

Achten Sie besonders auf den Mindestplatzbedarf und die Mindestabstände.

Befestigen Sie die beiden seitlichen Klammern mit den bereitgestellten Schrauben, ehe Sie das Kochfeld an den Klammern befestigen.

Bei der Installation des Kochfelds muss ein Brett eingepasst werden, das den Zugang zur Geräteunterseite einschränkt.

Min. 50 mm

Ø 6 x 4 90° 560±1 R3 490±1 600 Min. 20 50

14\_ Installieren des Geräts

A	B	C	D
Schraube	Halterung	Schraubenloch	Base

Unter keinen Umständen darf die Halterung nach der Installation die Innenflächen der Arbeitsplatte berühren (siehe Bilder).

Überblick über das Gerät

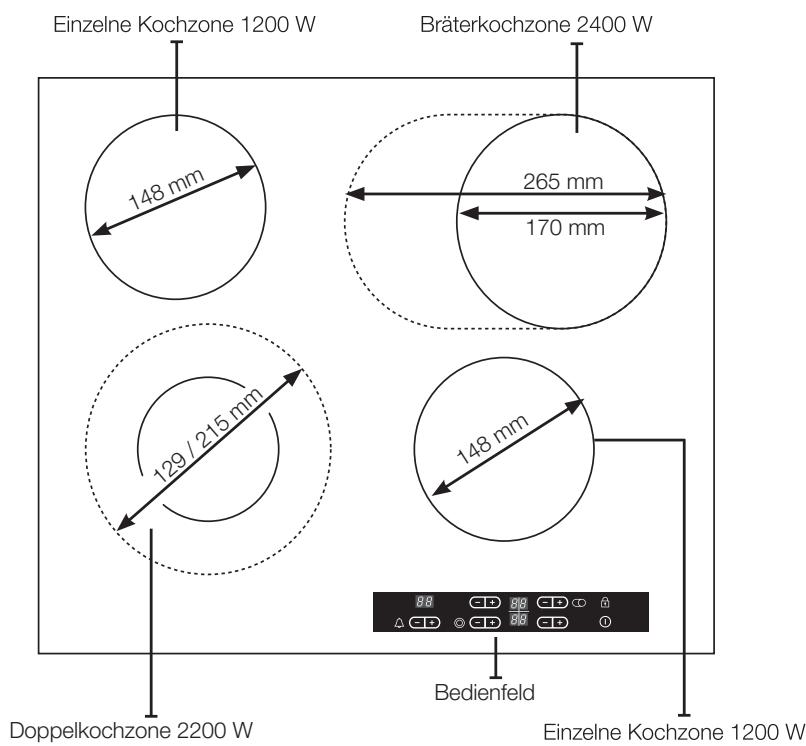

KOCHZONEN

Einzelne Kochzone 1200 W Bräterkochzone 2400 W 148 mm 265 mm 170 mm 129 / 215 mm 148 mm Doppelkochzone 2200 W Bedienfeld Einzelne Kochzone 1200 W

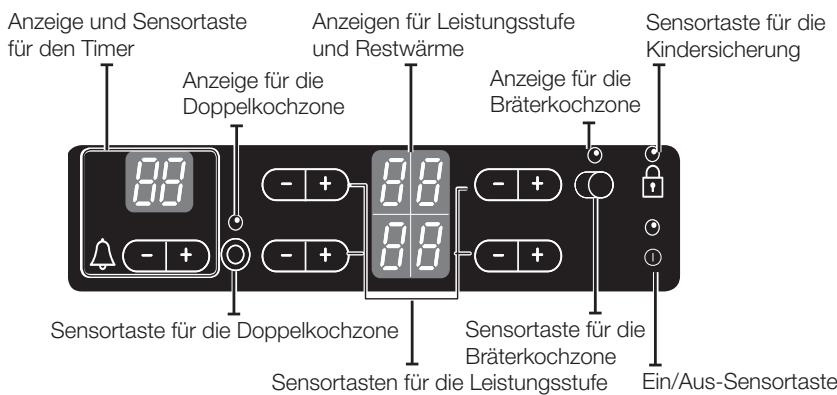

BEDIENFELD

Anzeige und Sensortaste für den Timer Anzeige für die Doppelkochzone Anzeigen für Leistungsstufe und Restwärme Anzeige für die Bräterkochzone Sensortaste für die Doppelkochzone Sensortaste für die Bräterkochzone Sensortasten für die Leistungsstufe Ein/Aus-Sensortaste Sensortaste für die Kindersicherung

16_ Überblick über das Gerät

• Kochfeld aus Glaskeramik: Das Gerät besitzt ein Kochfeld aus Glaskeramik mit vier Schnellkochzonen. Die leistungsfähigen Strahlungsheizelemente des Kochfelds verkürzen die für das Aufheizen der Zonen erforderliche Zeit ganz erheblich.
• Sensortasten: Ihr Gerät wird mit Hilfe von Sensortasten bedient.
• Leichte Reinigung: Der Vorteil des Kochfelds aus Glaskeramik und der Sensortasten ist die besonders einfache Reinigung. Die glatte, ebene Oberfläche ist leicht zu reinigen.
• Ein/Aus-Sensortaste: Die Ein/Aus-Sensortaste dient im Gerät als gesonderter Netzschalter. Wenn Sie diese Sensortaste drücken, wird die Stromversorgung vollständig ein- oder ausgeschaltet.
• Leistungs- und Funktionsanzeigen: Digitale Anzeigen und Anzeigeleuchten informieren über Einstellungen und aktivierte Funktionen sowie über die Restwärme in den verschiedenen Kochzonen.
• Sicherheitsabschaltung: Die Sicherheitsabschaltung stellt sicher, dass die Kochzonen nach einem gewissen Zeitraum mit unveränderten Einstellungen automatisch ausgeschaltet werden.
• Restwärmeanzeige: Wenn die Kochzonen so heiß sind, dass die Gefahr von Verbrennungen besteht, wird im Display ein entsprechendes Symbol angezeigt.

• Doppelkochzone: Zum Kochfeld gehört eine Doppelkochzone. Damit erhält das Gerät eine Kochzone von variabler Größe, wenn Sie zum Beispiel mit kleineren Töpfen kochen. Dies ermöglicht Energieeinsparungen.

• Mehrzweckkochzone: Das Gerät ist mit einer Mehrzweck-/Bräterkochzone ausgestattet. Je nach Einstellung kann diese als runde oder ovale Kochzone genutzt werden, wenn Sie zum Beispiel mit einem ovalen Bräter kochen oder Teller bzw. Essen warm halten möchten.

• Digitale Anzeigen: Die vier Anzeigefelder sind den vier Kochzonen zugeordnet. Sie zeigen die folgenden Informationen an:
• • Gerät eingeschaltet,
• 1 bis 9 eingestellte Leistungsstufe,
• H Restwärme,
• 📁 Kindersicherung aktiviert und
• 5 Fehlermeldung, wenn eine Sensortaste länger als 10 Sekunden berührt wurde.
• Fehlermeldung, wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist. (Beispiel: Betrieb mit leerem Topf)

SICHERHEITSABSCHALTUNG

Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Kochstufe über längere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus.

Die Restwärme wird in den digitalen Anzeigen für die jeweiligen Kochzonen mit H (für „heiß“) angegeben.

Die Kochzonen werden nach folgenden Zeiten ausgeschaltet:

Leistungsstufe	Ausschalten
1 - 2	nach 6 Stunden
3 - 4	nach 5 Stunden
5 - 6	nach 3 Stunden
7 - 9	nach 1 Stunden

Wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist, wird im Display 🔒 angezeigt, und das Gerät wird ausgeschaltet.

Wenn eine oder mehrere der Kochzonen ausgeschaltet werden, ehe die angegebene Zeit abgelaufen ist, schlagen Sie im Abschnitt „Fehlerbehebung“ nach.

18_

Überblick über das Gerät

Weitere Gründe, warum sich eine Kochzone ausschalten kann

Alle Kochzonen werden sofort ausgeschaltet, wenn Flüssigkeit überkocht und auf dem Bedienfeld landet.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In beiden Fällen muss das Gerät wieder eingeschaltet werden.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In beiden Fällen muss das Gerät mit der Ein/Aus-Sensortaste ☉ wieder eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.

RESTWÄRMEANZEIGE

Wenn Sie eine Kochzone oder das Kochfeld als Ganzes ausschalten, wird die Restwärme mit dem Symbol H (für „heiß“) in der digitalen Anzeige der entsprechenden Kochzonen angezeigt. Auch nachdem die Kochzone ausgeschaltet wurde, geht die Restwärmeanzeige erst aus, wenn die Kochzone abgekühlt ist. Sie können die Restwärme zum Auftauen oder Warmhalten von Essen verwenden.

Solange die Restwärmeanzeige leuchtet, besteht die Gefahr von Verbrennungen.

Wenn die Stromversorgung unterbrochen wird, erlischt das Symbol H, und es gibt keine Informationen mehr über die Restwärme. Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem Sie in der Nähe des Kochfelds stets achtsam sind.

Vor der ersten Zubereitung

ERSTREINIGUNG

Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und einem Glaskeramikreiniger sauber.

Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch beschädigt werden.

Überblick über das Gerät _19

Verwendung des Geräts

VERWENDEN GEEIGNETER TÖPFE UND PFANNEN

Hochwertige Pfannen bringen gute Ergebnisse.

• Sie erkennen eine gute Pfanne an ihrem Boden. Der Boden sollte dick und möglichst eben sein.
• Achten Sie beim Kauf einer neuen Pfanne besonders auf den Durchmesser des Bodens. Die Hersteller geben oftmals nur den Durchmesser des oberen Rands an.
• Töpfe mit Aluminium- oder Kupferboden können metallische Verfärbungen auf der Glaskeramikfläche verursachen. Solche Verfärbungen lassen sich nur sehr schwierig oder unmöglich entfernen.
• Verwenden Sie keine Pfannen mit einem durch grobe Kanten und Riefen beschädigten Boden. Wenn Sie solche Pfannen über die Glaskeramikfläche ziehen, können bleibende Kratzer entstehen.
• In kaltem Zustand ist der Pfannenboden normalerweise leicht nach innen gebogen (konkav). Er darf niemals nach außen gebogen (konvex) sein.
• Wenn Sie besonderes Kochgeschirr, wie beispielsweise einen Dampfkochtopf, eine Schmorpfanne oder einen Wok verwenden möchten, beachten Sie bitte die Anweisungen des Herstellers.

20_ Verwendung des Geräts

Energiespartipps

Sie können wertvolle Energie sparen, wenn Sie die folgenden Punkte beachten:

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Setzen Sie die Deckel von Töpfen und Pfannen fest auf, um sie vollständig zu verschließen.
• Schalten Sie die Kochzonen vor dem Ende der Garzeit ab. Sie können die Restwärme nutzen, um Essen warm zu halten oder aufzutauen.
• Die Böden von Pfannen müssen immer die selbe Größe wie die Kochzone aufweisen.
• Durch Einsatz eines Dampfkochtopfs können Sie die Garzeiten um bis zu 50 % reduzieren.

Zur Verwendung von Sensortasten drücken Sie so lange mit der Fingerspitze auf die entsprechende Stelle des Bedienfelds, bis die entsprechende Anzeige aufleuchtet oder erlischt oder die gewünschte Funktion aktiviert wird.

Stellen Sie sicher, dass Sie nur eine Sensortaste drücken, wenn Sie das Gerät bedienen. Wenn Sie Ihren Finger zu stark auf eine Sensortaste drücken, kann es passieren, dass auch eine benachbarte Sensortaste ausgelöst wird.

EINSCHALTEN DES GERÄTS

Halten Sie die Sensortaste für die Kindersicherung 🔒 etwa

3 Sekunden lang gedrückt.

Schalten Sie das Gerät anschließend mit der Ein/Aus-

Sensortaste ① ein. Drücken Sie dazu die Ein/Aus-Sensortaste ①.

Im Display wird - angezeigt.

Nachdem Sie das Gerät mit Hilfe der Ein/Aus-Sensortaste

◦ eingeschaltet haben, müssen Sie innerhalb von etwa 10

Sekunden eine Leistungsstufe auswählen. Andernfalls schaltet sich das Gerät aus Sicherheitsgründen selbst ab.

TEMPERATURREGELUNG

Drücken Sie zum Einstellen der gewünschten Leistungsstufe

(■ bis 9) für die entsprechende

Kochzone die Sensortaste + oder -.

Wenn ☐ erstmals gedrückt wird, wird die Leistungsstufe ☑ eingestellt.

Wenn Sie ☐ zum ersten Mal drücken, wird die Leistungsstufe ☐ eingestellt. Mit der Sensortaste ☐ können Sie eine höhere und mit ☐ eine niedrigere Leistungsstufe einstellen.

- + 1 ... 9 + - 2 -

Verwendung des Geräts

AUSSCHALTEN DES GERÄTS

Das Gerät wird mit der Ein/Aus-Sensortaste ① vollständig ausgeschaltet. Drücken Sie die Ein/Aus-Sensortaste ①.

Nach dem Ausschalten einer Kochzone oder des Kochfelds wird die Restwärme der entsprechenden Kochzonen im Display mit dem Symbol ⚠ (für „heiß“) angegeben.

Wenn die Leistungsstufe 2 ausgewählt ist und Sie möchten die Heizelemente ▶ ausschalten, drücken Sie die Sensortaste noch einmal. Die Einstellung wechselt dann auf die Leistungsstufe Null. Sie können die Einstellung auch schneller vornehmen, indem Sie mit dem Finger so lange auf die Sensortaste ▶ oder ▶ drücken, bis der gewünschte Wert erreicht ist. Wenn Sie länger als 10 Sekunden mehr als eine Sensortaste gedrückt halten, wird im Display 5 ▶ angezeigt. Zum Zurücksetzen drücken Sie die Ein/Aus-Sensortaste ①.

VERWENDEN DER BRÄTERKOCHZONE

Sie können eine kleine Kochzone in eine größere, ovale Kochzone umwandeln und für Bratentöpfe verwenden.

Sie können den Wechsel zwischen den beiden Kochzonen nur vornehmen, wenn für die kleinere Zone bereits eine Leistungsstufe eingestellt worden ist.

1. Wählen Sie eine Leistungsstufe aus.

1...9 - + - +

1. Um die Bräterkochzone ein- bzw. auszuschalten, drücken Sie Ihren Finger so lange flach auf die Sensortaste für die Bräterkochzone, bis die entsprechende Anzeige aufleuchtet oder erlischt.

-5 - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Verwendung des Geräts

VERWENDEN DER DOPPELKOCHZONE

Sie können eine kleine Kochzone in eine größere Kochzone umwandeln und für große Kochgeräte verwenden. Wählen Sie diese Einstellung mit der Sensortaste für die Doppelkochzone © aus.

Sie können den Wechsel zwischen den beiden Kochzonen nur vornehmen, wenn für die kleinere Zone bereits eine Leistungsstufe eingestellt worden ist.

1. Wählen Sie eine Leistungsstufe aus.

- + 1...9 - + - + - + 7 - - + +

1. Drücken Sie die Sensortaste für die Doppelkochzone ©. Damit schalten Sie die äußere Kochzone ein. Die entsprechende Anzeige leuchtet auf.

1. Um die äußere Kochzone auszuschalten, drücken Sie erneut die Sensortaste für die Doppelkochzone ©.

AUSSCHALTEN EINER KOCHZONE

Wenn Sie eine Kochzone ausschalten möchten, stellen Sie mit Hilfe der Sensortasten ☐ und ☐ des Bedienfelds für diese Kochzone wieder die Leistungsstufe ☐ ein.

24_ Verwendung des Geräts

VERWENDEN DER KINDERSICHERUNG

Sie können die Kindersicherung verwenden, um zu verhindern, dass eine Kochzone unabsichtlich eingeschaltet oder das Kochfeld aktiviert wird. Die Sensortaste für die Kindersicherung steht nur dann zur Verfügung, wenn der Strom eingeschaltet ist.

Aktivieren der Kindersicherung

1. Halten Sie die Sensortaste für die Kindersicherung 🔒 etwa 3 Sekunden lang gedrückt. Als Bestätigung ertönt ein akustisches Signal.

etwa 3 Sek.

1. Drücken Sie eine der Sensortasten für die Leistungsstufe. 📁 wird im Display für alle Kochzonen angezeigt. Dies bedeutet, dass die Kindersicherung aktiviert ist.

- + L1 - L2 - L3 - L4 - +

Deaktivieren der Kindersicherung

1. Halten Sie die Sensortaste für die Kindersicherung 🔒 etwa 3 Sekunden lang gedrückt. Als Bestätigung ertönt ein akustisches Signal.

etwa 3 Sek.

Nachdem Sie das Gerät ausgeschaltet haben, wird die Kindersicherung aus Sicherheitsgründen automatisch innerhalb von wenigen Minuten aktiviert.

TIMER

Es gibt zwei Verwendungsmöglichkeiten für den Timer:

Kochzone mit dem Timer automatisch ausschalten

Wenn Sie für eine Kochzone eine bestimmte Zeit einstellen, wird die Kochzone nach Ablauf dieser Zeit abgeschaltet. Diese Funktion kann auch für mehrere Kochzonen gleichzeitig verwendet werden.

Timer als Kurzzeitmesser verwenden

Der Kurzzeitmesser kann nur verwendet werden, wenn alle Kochzonen ausgeschaltet sind.

EINSTELLEN DER KOCHZONENABSCHALTUNG

Die gewünschte Kochzone muss eingeschaltet sein, damit Sie eine Zeit für die Abschaltung einstellen können.

1. Mit Hilfe der Sensortaste für den Timer ♘ wählen Sie die Kochzone aus, die nach Ablauf der festgelegten Zeit abgeschaltet werden soll. Wenn die erste aktive Kochzone ausgewählt wird, beginnt

die jeweilige Anzeige langsam zu blinken, nachdem Sie die entsprechende Sensortaste gedrückt haben. So entspricht die vordere linke Anzeige zum Beispiel der vorderen linken Kochzone. — erscheint in der Timer-Anzeige.

Die nächste aktive Kochzone wählen Sie durch erneutes Drücken der Sensortaste für den Timer ♩ aus.

1. Stellen Sie durch Drücken der Sensortaste ☐ oder ☑ die Zeit ein, nach der die Kochzone automatisch abgeschaltet werden soll. Dies können zum Beispiel 15 Minuten sein. Die Abschaltung ist nun aktiviert.

15 - + - - 9 - + ○ - + -

Um die für eine Kochzone verbleibende Zeit anzuzeigen, drücken Sie die Sensortaste ⚠.Die Anzeige der entsprechenden Kochzone beginnt langsam zu blinken.Die Einstellungen werden mit der Sensortaste ⊕ oder ⊖ zurückgesetzt. Nachdem die eingestellte Zeit verstrichen ist, wird die Kochzone automatisch abgeschaltet, zur Bestätigung ertönt ein akustisches Signal und im Display erscheint die entsprechende Timer-Anzeige.

Schneller nehmen Sie die Einstellungen vor, indem Sie eine der Sensortasten ☐ oder ☑ so lange gedrückt halten, bis der gewünschte Wert erreicht ist.

Wenn die Sensortaste ☐ zuerst gedrückt wird, beginnt die Zeit-Anzeige im Display bei 99; wenn Sie zuerst die Sensortaste ☑ drücken, wird bei 1 begonnen.

KURZZEITMESSER

Damit der Kurzzeitmesser verwendet werden kann, muss das Gerät eingeschaltet, aber alle Kochzonen müssen ausgeschaltet sein.

1. Drücken Sie die Sensortaste für den Timer ♠. — erscheint in der Timer-Anzeige.

2. Stellen Sie mit Hilfe der Sensortasten ☐ und ☑ die gewünschte Zeit ein.

Der Kurzzeitmesser ist jetzt aktiviert, und im Display wird die verbleibende Restzeit angezeigt.

Zum Ändern der Restzeit drücken Sie die Sensortaste für den Timer ♘, und ändern den eingestellten Wert mit Hilfe der Sensortasten ⊕ und ⊖.

Sie können das Bedienfeld mit Ausnahme der Ein/Aus-Sensortaste jederzeit während des Kochens sperren. Damit lässt sich vermeiden, dass Sie versehentlich die Einstellungen verändern, indem Sie zum Beispiel mit einem Tuch über das Bedienfeld wischen.

1. Halten Sie die Sensortaste für die Kindersicherung etwa 3 Sekunden lang gedrückt. Die Anzeige der Sensortaste für die Kindersicherung leuchtet auf. Die Sensortasten sind jetzt gesperrt.

2. Wenn Sie die Sensortasten wieder entsperren möchten, halten Sie die Sensortaste für die Kindersicherung erneut etwa 3 Sekunden lang gedrückt. Die Anzeige der Sensortaste für die Kindersicherung erlischt.

etwa 3 Sek.

28_ Verwendung des Geräts

EMPFOHLENE EINSTELLUNGEN ZUM KOCHEN BESTIMMTER LEBENSMITTEL

Die Angaben in der nachfolgenden Tabelle dienen nur als Richtlinie. Die je nach Garverfahren erforderliche Leistungsstufe hängt von einer Reihe verschiedener Variablen ab, wie unter anderem der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochten Lebensmittel.

Leistungsstufe	Garverfahren	Beispiele
9	Erhitzen Anbraten Braten	Erhitzen großer Flüssigkeitsmengen, Nudeln kochen, Fleisch braten (Gulasch anbraten, Fleisch schmoren)
8	Intensiv Braten	Steak, Schnitzel, Rösti, Würstchen, Pfannkuchen / Kartoffelpuffer
7
6	Braten	Geschnetzeltes / Gyros, Leber, Fisch, Frikadellen, Spiegeleier
5	Kochen	Kochen von bis zu 1,5 l Flüssigkeit, Kartoffeln, Gemüse
4
3	Dämpfen Dünsten Kochen	Dünsten und Dämpfen kleiner Mengen an Gemüse, Kochen von Reis und Milchgerichten
2
1	Schmelzen	Zerlassen von Butter, Auflösen von Gelatine und Schmelzen von Schokolade

Hinweis

• Die in der obigen Tabelle angezeigten Leistungsstufen dienen nur als Anhaltspunkt und zu Ihrer Hilfe.
• Sie müssen die Leistungsstufe entsprechend Ihren Töpfen und den jeweiligen Lebensmitteln einstellen.

Reinigung und Pflege

KOCHFELD

Reinigungsmittel dürfen mit der heißen Glaskeramikfläche nicht in Kontakt kommen. Alle Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser entfernt werden, weil sie eine ätzende Wirkung entfalten können, wenn die Oberfläche heiß wird. Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme oder Pfannenkratzer.

Reinigen Sie die Glaskeramikfläche nach jeder Verwendung, wenn sie noch handwarm ist. Auf diese Weise verhindern Sie, dass ausgelaufenes Material in die Oberfläche eingebrannt wird. Entfernen Sie Kalkablagerungen, Wasserränder, Fetttropfen und metallische Verfärbungen mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.

Leichte Verschmutzung

1. Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch ab.
2. Reiben Sie sie mit einem sauberen Tuch trocken. Es dürfen keinerlei Reste von Reinigungsmittel auf der Oberfläche bleiben.
3. Reinigen Sie die ganze Glaskeramikfläche einmal in der Woche gründlich mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.
4. Wischen Sie die Glaskeramikfläche mit ausreichend klarem Wasser ab, und reiben Sie sie mit einem sauberen, fusselfreien Tuch trocken.

Hartnäckiger Schmutz

1. Übergekochte Lebensmittel und hartnäckige Spritzer entfernen Sie mit einem Glasschaber.
2. Halten Sie den Glasschaber schräg zur Glaskeramikfläche.
3. Entfernen Sie die Verschmutzungen durch Schaben mit der Klinge.

Glasschaber und Glaskeramikreiniger gibt es beim Fachhändler.

30\_ Reinigung und Pflege

Schwer entfernbare Verschmutzungen

1. Entfernen Sie eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie und andere Materialien mit einem Glasschaber sofort und noch in heißem Zustand.

Es besteht ein nicht unerhebliches Verbrennungsrisiko, wenn Sie den Glasschaber auf der heißen Kochzone verwenden.

1. Reinigen Sie das Kochfeld nach dem Abkühlen in gewohnter Weise. Wenn die Kochzone mit dem geschmolzenen Gut bereits abgekühlt ist, wärmen Sie sie zum Säubern wieder auf.

Kratzer oder dunkle Flecken auf der Glaskeramikfläche, die zum Beispiel von einer Pfanne mit scharfen Kanten verursacht wurden, können nicht entfernt werden. Jedoch beeinträchtigen sie die Funktion des Geräts nicht.

KOCHFELDRAHMEN (ZUBEHÖR)

Achten Sie darauf, dass kein Essig, Zitronensaft oder Kalkentferner auf den Kochfeldrahmen gelangt. Andernfalls können stumpfe Flecken entstehen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch ab.
2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie anschließend ab, und reiben Sie die Oberfläche dann trocken ab.

SO VERMEIDEN SIE SCHÄDEN AN IHREM GERÄT

• Verwenden Sie das Kochfeld nicht als Arbeitsfläche; stellen Sie keine Gegenstände darauf ab.
• Schalten Sie die Kochzone nicht mit leeren Kochgeschirr oder vollkommen ohne Kochgeschirr ein.
• Glaskeramik ist sehr hart und unempfindlich auch gegen starke Temperaturschwankungen, aber sie ist nicht unzerbrechlich. Sie kann durch ein besonders scharfes oder schweres Objekt beschädigt werden, das auf die Glaskeramikfläche fällt.
• Stellen Sie keine Pfannen auf den Kochfeldrahmen. Dadurch kann es zu Kratzern und Schäden an der Oberfläche kommen.
• Vermeiden Sie es, saure Flüssigkeiten, wie z. B. Essig, Zitronensaft und Kalkentferner auf den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen können.
• Wenn Zucker oder zuckerhaltige Lebensmittel mit einer heißen Kochzone in Kontakt kommen und schmelzen, sollten Sie die Rückstände sofort, also während sie noch heiß sind, mit einem Küchenschaber entfernen. Nach dem Abkühlen kann es beim Entfernen zur Beschädigung der Oberfläche kommen.
• Halten Sie schmelzbare Gegenstände und Materialien wie Kunststoff, Aluminiumfolie und Bratfolien von der Glaskeramikfläche entfernt. Wenn solche Dinge auf dem Kochfeld schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

32_ Reinigung und Pflege

Garantie und Service

HÄUFIG GESTELLTE FRAGEN UND FEHLERBEHEBUNG

Aus einem geringfügigen Fehler kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen.

Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können den Benutzer erheblichen Risiken aussetzen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Was ist zu tun, wenn die Kochzonen nicht funktionieren?

Mögliche Antworten finden Sie nachfolgend:

• Die Sicherung im Sicherungskasten hat ausgelöst. Wenn die Sicherungen mehrmals auslösen, rufen Sie einen zugelassenen Elektriker.
  • Das Gerät ist nicht richtig eingeschaltet.
  • Die Anzeigen auf dem Bedienfeld leuchten nicht.
  • Die Kochzone ist nicht eingeschaltet.
• Die Kochzonen sind nicht auf die gewünschten Leistungsstufen eingestellt.

Was ist zu tun, wenn die Kochzonen nicht eingeschaltet werden können?

Mögliche Antworten finden Sie nachfolgend:

• Zwischen dem Betätigen der Ein/Aus-Sensortaste und dem Einschalten der Kochzone sind mehr als 10 Sekunden vergangen (siehe Abschnitt „Einschalten des Geräts“).
• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen.

Was ist zu tun, wenn alle Anzeigen im Display außer der Restwärmeanzeige H plötzlich verschwinden?

Mögliche Ursachen:

• Die Ein/Aus-Sensortaste wurde versehentlich betätigt.
- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen.

Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird?

Mögliche Antworten finden Sie nachfolgend:

- Die Kochzone wurde nur kurz verwendet und ist deshalb nicht heiß genug. Wenn die Kochzone heiß ist, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Was ist zu tun, wenn eine Kochzone nicht ein- oder ausgeschaltet werden kann?

Mögliche Ursachen:

• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen.
  • Die Kindersicherung ist aktiviert.

Was ist zu tun, wenn die Anzeige 58 leuchtet?

Mögliche Ursachen:

- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt, oder es ist eine Flüssigkeit darüber gelaufen. Zum Zurücksetzen drücken Sie die Ein/Aus-Sensortaste.

Was bedeutet es, wenn die Heizelemente nicht rot glühen?

- Die eingestellte Temperatur der Kochzone wird von einem Sensor aufrechterhalten, der die Zone ein- und ausschaltet, so dass die Kochzone nicht immer rot aussieht. Wenn Sie eine geringe Leistungsstufe einstellen, wird das Heizelement häufiger ausgeschaltet als bei höher eingestellten Temperaturen. Das Heizelement wird aber auch bei höchster Temperatureinstellung abwechselnd ein- und ausgeschaltet.

Wenn Sie wegen eines Bedienungsfehlers eine Serviceleistung anfordern, kann dies sogar während der Garantiezeit kostenpflichtig sein.

34 Garantie und Service

SERVICE

Ehe Sie Unterstützung oder Serviceleistungen anfordern, lesen Sie den Abschnitt „Fehlerbehebung“.

Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen.

Handelt es sich um eine technischer Störung?

Wenn dem so ist, setzen Sie sich mit dem Kundendienstzentrum in Verbindung.

Bereiten Sie sich schon vorher auf das Gespräch vor. Damit vereinfachen Sie die Fehlerdiagnose und können Unklarheiten vorab klären.

Bitte notieren Sie die folgenden Informationen:

• Wie äußert sich das Problem?
- Unter welchen Umständen tritt das Problem auf?
Wenn Sie anrufen, sollten Sie bitte das Modell und die Seriennummer Ihres Geräts bereithalten. Diese Informationen finden Sie auf dem Typenschild:

• Modellbeschreibung
  • Seriennummer (15 Stellen)

Wir empfehlen Ihnen, diese Informationen vor Einbau des Gerätes hier im Handbuch zu notieren, damit sie später leicht aufzufinden sind.

Modell:

Seriennummer:

Wann entstehen Ihnen sogar während der Garantiezeit Kosten?

• Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt „Fehlerbehebung“ selbst hätten lösen können.
• Wenn der Kundendiensttechniker mehrere Serviceanrufe durchführen muss, weil ihm vor seinem Besuch nicht alle relevanten Informationen zur Verfügung gestellt werden und deshalb beispielsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich auf Ihren Telefonanruf in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die Kosten dieser Fahrten.

Technische Daten

TECHNISCHE DATEN

Maße des Geräts	Breite	575 mm
	Tiefe	505 mm
	Höhe	55 mm
Maße des Ausschnitts in der Arbeitsplatte	Breite	560 mm
	Tiefe	490 mm
	Eckenradius	3 mm
Betriebsspannung		220 - 240 V~ 50 / 60 Hz
Maximal angeschlossene Last		6,4-7,5 kW
Gewicht	Netto	8,2 kg
	Brutto	9,7 kg

KOCHZONEN

Position	Durchmesser	Leistung
Vorne links	129 / 215 mm	750 / 2200 W
Hinten links	148 mm	1200 W
Hinten rechts	170 / 265 mm	1500 bis 1600 bzw. 2400 W
Vorne rechts	148 mm	1200 W

Name des Lieferanten	Samsung Electronics co. Ltd.
Modellkennung	NZ64F5RD9AB
Art der Kochmulde	Einbau
Heiztechnik	Strahlungskochzonen
Anzahl der Kochzonen und/oder Kochflächen	4
Bei kreisförmigen Kochzonen oder-flächen: Durchmesser der nutzbaren Oberfläche für jede elektrisch beheizte Kochzone (∅)	∅ 21,5 cm, ∅ 15,0 cm,∅ 15,0 cm, ∅ 17,0 cm
Energieverbrauch je Kochzone oder -fläche je kg (EC electric cooking)	∅ 21,5 cm : 198,8 Wh/kg∅ 15,0 cm (vorne) : 194,0 Wh/kg∅ 15,0 cm (hinten) : 193,2 Wh/kg∅ 17,0 cm : 193,3 Wh/kg
Energieverbrauch der Kochmulde je kg (EC electric hob)	194,8 Wh/kg

* Daten ermittelt entsprechend der Norm EN 60350-2 und der Kommissionsverordnung (EU) Nr. 66/2014.

Energiespartipps

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Durch Einsatz eines Dampfkochtopfs können Sie die Garzeiten reduzieren.

notizen

notizen

FRAGEN ODER HINWEISE?

LAND	RUFEN SIE UNS AN UNTER	ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for KNOX customers] 0800 400848[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
