ZHRN883X - ZHRN883K - Table de cuisson ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson encastrable
Marque	ZANUSSI
Modèle	ZHRN883X / ZHRN883K
Tension	220-240 V / 400 V 2N, 50-60 Hz
Puissance totale	7,0 kW
Nombre de zones	4
Zones de cuisson	Avant gauche : Ø 120/210 mm, 750/2200 W ; Arrière gauche : Ø 145 mm, 1200 W ; Avant droit : Ø 145 mm, 1200 W ; Arrière droit : Ø 170/265 mm, 1500/2400 W
Fonctions	Arrêt automatique, minuterie dégressive, minuterie simple, verrouillage, dispositif de sécurité enfants, démarrage automatique de la cuisson, circuits extérieurs ajustables
Indicateur de chaleur résiduelle	Oui (affichage H)
Sécurité	Arrêt automatique en cas de débordement, détection d'objets sur le bandeau, verrouillage des commandes
Entretien et nettoyage	Nettoyant spécial vitrocéramique, racloir pour salissures tenaces, chiffon doux
Réparabilité	Pièces de rechange d'origine, contact service après-vente agréé
Câble d'alimentation	H05V2V2-F, résistant à 90 °C
Consommation d'énergie (table)	191,9 Wh/kg

FOIRE AUX QUESTIONS - ZHRN883X - ZHRN883K ZANUSSI

Comment allumer la table de cuisson ?

Appuyez sur la touche MARCHE/ARRET (①) pendant 1 seconde. Si la table ne s'allume pas, vérifiez l'alimentation électrique et que le niveau de cuisson est réglé dans les 10 secondes.

Que faire si la table ne s'allume pas ?

Vérifiez que la table est correctement branchée et que le fusible n'a pas disjoncté. Si le problème persiste, attendez 30 secondes, éteignez et rallumez. Si l'erreur E + chiffre s'affiche, contactez le service après-vente.

Comment utiliser le minuteur ?

Sélectionnez la zone de cuisson avec la touche ①, puis appuyez sur + ou - du minuteur pour régler la durée (de 00 à 99 minutes). Le décompte commence automatiquement. Un signal sonore retentit quand le temps est écoulé.

Comment activer le verrouillage enfants ?

Assurez-vous que la table est allumée et qu'aucune zone n'est en fonction. Appuyez sur la touche Verrouillage (②) pendant 4 secondes jusqu'à ce que L s'affiche. Pour désactiver, répétez l'opération.

Que signifie le code d'erreur E + chiffre ?

Cela indique une anomalie de fonctionnement. Éteignez la table et rallumez-la après 30 secondes. Si le code réapparaît, débranchez pendant 30 secondes puis rebranchez. Si persiste, contactez le service après-vente agréé.

Comment nettoyer la vitrocéramique ?

Utilisez un racloir spécial pour enlever les salissures incrustées (sucre, plastique) immédiatement, puis nettoyez avec un chiffon humide et un détergent non abrasif. Séchez avec un chiffon doux. Évitez les éponges abrasives.

Pourquoi la zone de cuisson ne chauffe-t-elle pas ?

Vérifiez que la zone est allumée et que le niveau de cuisson est réglé. Si le voyant H (chaleur résiduelle) n'apparaît pas après utilisation, le capteur peut être défectueux. Contactez le service après-vente.

Comment ajuster la taille de la zone de cuisson ?

Utilisez la touche Circuits extérieurs (◎) pour activer ou désactiver le circuit extérieur de la zone concernée. Le voyant correspondant s'allume lorsque le circuit extérieur est actif.

Que faire en cas de chaleur résiduelle ?

L'affichage H indique que la zone est encore chaude. Risque de brûlure. Ne touchez pas la zone tant que l'indicateur est allumé. La chaleur résiduelle peut être utilisée pour maintenir les aliments au chaud.

Comment économiser de l'énergie ?

Utilisez des casseroles adaptées (diamètre égal à la zone), couvrez les récipients, activez la zone après avoir posé la casserole, et utilisez la chaleur résiduelle pour finir la cuisson. Ces gestes réduisent la consommation.

MODE D'EMPLOI ZHRN883X - ZHRN883K ZANUSSI

Notice d'utilisation 16

Table de cuisson

ZANUSSI

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourrait être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles peuvent devenir chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'eteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente/agréé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les

Installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

Retirez l'intégralité de l'emballage. - N'installez pas et ne branchez pas un appareil endommagé. - Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. - Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. - Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque des gonflements. - Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité. N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les morceaux chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. - Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériel non inflammable. Le panneau de séparation doit couvrir entièrement l'espace sous la table de cuisson.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

L'appareil doit être relié à la terre. - Avant toute intervention, assurez-vous que l'appareil est débranché. - Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau. Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes. Utilisez le câble d'alimentation électrique approprié. - Ne laissez pas le câble d'alimentation s'emmêler. Assurez-vous qu'une protection antiélectrocution est installée. Utilisez un collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité. L'appareil ne doit pas être raccordé à l'aide d'une prise multiple ou d'un prolongateur. - Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. - La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. - Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise principale est accessible une fois l'appareil installé. - Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur. - Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. - N'utilisez que des dispositifs d'isolement corrects : coupe-circuits de protection de ligne, fusibles. (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le

dispositif d'isolement doit avoir une distance d'ouverture des contacts d'au moins 3 mm.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents).
• Cet appareil est exclusivement destiné à une utilisation domestique.
• Ne modifiez pas les caractéristiques de cet article. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des félures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution. Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laissez pas le contenu des récipients s'évaporer entièrement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilise pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.

Entretien et nettoyage

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. - Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. - Débranchez l'appareil de l'alimentation électrique avant toute opération de maintenance. - Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine. - Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

MISEAU Rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

TABLES de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

Cabled'alimentation

• La table de cuisson est fournie avec un câble d'alimentation. Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant : H05V2V2-F qui doit supporter une température minimale de 90°C. Contactez votre service après-vente.

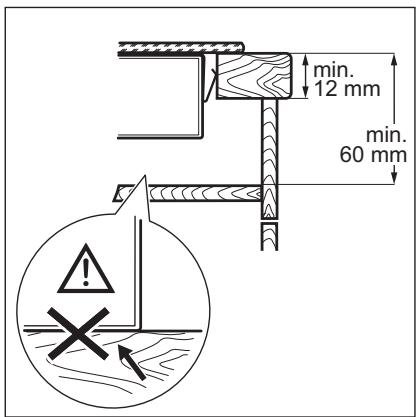

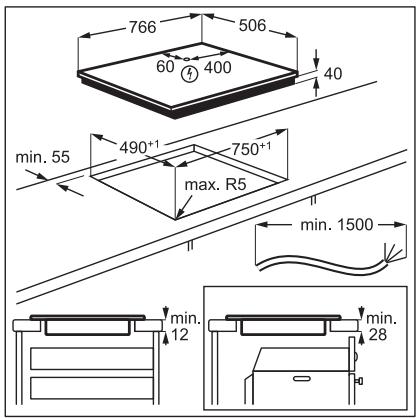

Montage

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

ENCEINTE DE PROTECTION

Si vous utilisez une enceinte de protection (accessoire supplémentaire), le fond de protection installé directement sous la table de cuisson n'est plus nécessaire. L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

Vous ne pouvez pas utiliser l'enceinte de protection si vous installez la table de cuisson au-dessus d'un four.

Description de l'appareil

DESCRIPTION DE LA TABLE DE CUISSON

Zone de cuisson 2 Bandeau de commande

DESCRIPTION DU BANDEAU DE COMMANDE

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touchesensitive	Fonction	Commentaire
1	①	MARCHE/ARRÊT	Pour allumer et éteindre la table de cuisson.
2	②	Verrouillage / Dispositif de sécurité enfants	Pour verrouiller ou déverrouiller le bandeau de commande.
3	◎	-	Pour activer ou désactiver le circuit extérieur de la zone de cuisson.
4	-	Indicateur du niveau de cuisson	Pour indiquer le niveau de cuisson.
5	-	Voyants du minuteur des zones de cuisson	Pour indiquer la zone à laquelle se refère la durée sélectionnée.
6	-	Affichage du minuteur	Pour indiquer la durée, en minutes.
7	◎	-	Pour activer ou désactiver le circuit extérieur de la zone de cuisson.
8	①	-	Pour désir la zone de cuisson.
9	+/-	-	Pour augmenter ou diminuer la durée.
10	+/-	-	Pour sélectionner un niveau de cuisson.

AFFICHAGE DU NIVEAU DE CUISSON

Afficheur	Description
Ø	La zone de cuisson est désactivée.
I - 9	La zone de cuisson est activée.
R	Démarriage automatique de la cuisson est activé.
E + chiffre	Une anomalie de fonctionnement s'est produit.
H	Une zone de cuisson est encore chaude (chaleur résiduelle).
L	Verrouillage / Dispositif de sécurité enfants est activée.
-	Arrêt automatique est activé.

Indicateur de chaleur résiduelle

AVERTISSEMENT! Il y a risque de brûlures par la chaleur résiduelle.

Les voyants indiquent le niveau de chaleur résiduelle des zones de cuisson que vous utilisez.

Utilisation quotidienne

actuellement. Les voyants des zones voisines peuvent également s'allumer, même si vous ne les utilisez pas.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Activation et désactivation

Appuyez sur ① pendant 1 seconde pour activer ou désactiver la table de cuisson.

Cette fonction arrête la table de cuisson automatiquement si :

toutes les zones de cuisson sont désactivées, - vous ne régalez pas le niveau de cuisson après avoir allumé la table de cuisson, - vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'éteint. Enlevez l'objet ou nettoyez le bandeau de commande. - vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, - s'allume et la table de cuisson s'éteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'éteint :

Niveau de cuisson	La table de cuisson s'éteint au bout de
u, 1 - 2	6 heures
3 - 4	5 heures
5	4 heures
6 - 9	1,5 heures

Niveau de cuisson

Appuyez sur + pour augmenter le niveau de cuisson. Appuyez sur - pour diminuer le niveau

de cuisson. Appuyez simultanément sur + et - pour désactiver la zone de cuisson.

Activation et désactivation des circuits exterieurs

Vous pouvez ajuster la surface de cuisson à la dimension de votre ustensile de cuisine.

Utilisez la touche sensitive :

Pour activer le circuit extérieur : appuyez sur la touche sensitive. Le voyant s'allume.

Pour désactiver le circuit extérieur : appuyez sur la touche sensitive jusqu'à ce que le voyant s'éteigne.

Démarrage automatique de la cuisson

Cette fonction vous permet d'atteindre le niveau de cuisson sélectionné en un temps plus court. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps puis redescend au niveau sélectionné.

Pour activer la fonction, la zone de cuisson doit être froide.

Pour activer la fonction pour une zone de cuisson : appuyez sur + jusqu'à ce que le niveau de cuisson réglé s'affiche. Au bout de 3 secondes, R s'allume.

Pour désactiver la fonction : appuyez sur —.

Minuteur dégressif

Vous pouvez utiliser cette fonction pour régler la durée de fonctionnement de la zone de cuisson, uniquement pour une session.

Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis réglez la fonction.

Pour sélectionner la zone de cuisson :

Appuyez sur à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction ou modifier la durée :

appuyez sur la touche + ou — du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson commence à clignoter lentement, le décompte commence.

Pour voir le temps restant : sélectionnez la zone de cuisson avec ①. Le voyant de la zone de cuisson clignote rapidement. L'affichage indique la durée restante.

Pour désactiver la fonction : sélectionnez la

zone de cuisson avec ① et appuyez sur —. Le temps restant est décompté jusqu'à 00. Le voyant de la zone de cuisson s'éteint.

Lorsque la durée est écoulée, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arrêter le signal sonore : appuyez sur ①. minuterie

Vous pouvez utiliser cette fonction comme

Minuterie lorsque la table de cuisson est allumée mais que les zones de cuisson ne sont pas activées. L'affichage du niveau de cuisson indique ①

Pour activer la fonction : appuyez sur ①

Appuyez sur la touche + ou — du minuteur pour régler la durée. Lorsque la durée est écoulée, un signal sonore retentit et 00 clignote.

Pour arrêter le signal sonore : appuyez sur ①.

Pour désactiver la fonction : appuyez sur ①

Puis appuyez sur —. Le temps restant est décompté jusqu'à 00.

Cette fonction est sans effet sur le fonctionnement des zones de ciisson.

Verrouillage

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent.

Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Vous etez vire ainsi une modification accidentelle du reglagedu niqudev cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction : appuyez sur s'affiche pendant 4 secondes. Le minuteur reste activé.

Pour désactiver la fonction : appuyez sur ①. Le niveau de cuisson précédent s'allume.

Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.

Disposition de sécurité enfants

Cette fonction permet d'éviter une utilisation involontaire de la table de cuisson.

Pour L s'allume. Éteignez la table de cuisson en appuyant sur ①.

Pour désactiver la fonction: activez la table de cuisson avec ①. Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. ② s'allume. Éteignez la table de cuisson en appuyant sur ①.

Pour désactiver la fonction le temps d'une

cuisson : activez la table de cuisson avec ① s'allume. Appuyez sur pendant 4 secondes.

Réglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ①, la fonction est de nouveau activée.

Le fond de l’ustensile de cuisson doit être aussi plat et écais que possible. Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson.

Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

Examples de cuisson

Les données du tableau sont fournies à titre indicatif uniquement.

Niveau de cuisson	Utilisation :	Durée(min)	Conseils
u-1	Conserver les alimentés cuits au chaud.	au be-soin	Placez un couvercle sur le réci-pient.
1 - 2	Sauce hollandaise, faire fondre : beurre, chocolat, gelatine.	5 - 25	Mélangez de temps en temps.
1 - 2	Solidifier : omelettes, øefs cocot-te.	10 - 40	Couvrez pendant la cuisson.
2 - 3	Faire moins ter des plats à base de riz et de laitage, réchauffer des plats cuisinés.	25 - 50	Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4	Cuire à la vapeur des légumes, du poisson et de la viande.	20 - 45	Ajoutez quelques cuillerées à soupe de liquide.
4 - 5	Cuire des pommes de terre à la vapeur.	20 - 60	Utilisez 1/4 l d'eau max. pour 750 g de pommes de terre.
4 - 5	Cuire de grandes quantités d'ali-ments, des ragouts et des sou-pes.	60 - 150	Ajoutez jusqu'à 3 litres de liqui-de, plus les ingrédients.
6 - 7	Faire revenir : escalopes, cordons bleus de veau, côtelettes, risso-lettes, saucisses, foie, roux, øefs, crépes, beignets.	au be-soin	Retournez à la moitié du temps.
7 - 8	Cuisson à température élevée des pommes de terre rissolées, filets, steaks.	5 - 15	Retournez à la moitié du temps.
9	Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch, bœuf braisé), cuire des frites.

Entretien et nettovage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. Utilisez un racloir spécial pour la vitre.

Nettoyage de la TABLE de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments

contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures. - Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques liées. Nettoyez la

table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

Pour retarder les décolorations métalliques brillantes : utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

Dépannage

AVERTISSEMENT! Reportez-vous

aux chapitres concernant la sécurité.

QUE FAIRE SI...

Problème	Cause possible	Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas connectée à une source d'alienation électrique ou le branchement est incorrect.	Vérifié que la table de cuisson est correctement branchée à une source d'alimentation électrique. Reportez-vous au sché-ma de branchement.
	Le fusible a disjoncté.	Vérifié que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un élec-tricien qualifié.
	Vous ne règlez pas le niveau de cuisson dans les 10 secondes.	Allumez de nouveau la table de cuisson et règlez le niveau de cuisson en moins de 10 secondes.
	Vous avez appuyé sur plusieurs champs de capteur en même temps.	N'appuyez que sur une seule touche sensitive à la fois.
	Il y a de l'eau ou des taches deGRAISSSE sur le bandeau de commande.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cuisson s'éteint.Un signal sonore retentit lors-que la table de cuisson est éteinte.	Vous avez posé quelques chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson s'éteint.	Vous avez posé celui chose sur la touche sensitive ①.	Retirez l'objet de la touche sensitive.
Levoyant de chaleur résiduelle ne s'allume pas.	La zone de cisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps ou le capteur est endommagé.	Si la zone a eu assez de temps pourCHAuffer,faites appel àvoiture service après-vente.
Démarrage automatique de la cisson ne fonctionne pas.	La zone est chaude.	Laissez la zone refroidir suffi-samment.
	Le niveau de cisson maximum est régle.	Le niveau de cisson maximum offre la même puissance que la fonction.
	Vouves avez diminué le niveau de cisson jusqu'à 0.	Commencez à 0 et augmentez le niveau de cisson.
Impossible d'activer le circuit extérieur.		Activez d'abord le circuit inter-ieur en modifiant le niveau de puissance.
Il y a une zone sombre sur la zone multiple.	Il est normal qu'il y ait une zoneAMLsune sur la zone multiple.
Les touches sensitives sont chaudes.	Le récipient est trop grand ou vous l'avez placé trop pres des commandes.	Placez les réciements de gran-de taille sur les zones de cisson arrêté, si possible.
Lsallume.	Dispositif de sécurité enfants ou Verrouillage est activée.	Reportez-vous au chapitre « Utilisation quotidienne »
Eet un chiffre s'affichent.	Une erreur s'est produit dans la table de cisson.	Éteignez la table de cisson et rallumez-la au bout de 30 se-condes. Si E s'affiche à nou-veau, débranchez la table de cisson de la prise électrique. Au bout de 30 secondes, re-branchez la table de cisson. Si le problème persististe, contactez le service après-vente agréé.
Un bip constant se déclenché.	Le branchement électrique n'est pas adapté.	Débranchez l'appareil de l'alien-mentation électrique. Deman-dez à un électricien qualifié de vérifier l'installation.
E5sallume.	Il manque la seconde phase de l'alimentation électrique.	Vérifiez que la table de cisson est correctement branchée à une source d'alimentation élec-trique. Retirez le fusible, atten-dez une minute, et replacez le fusible.

Si vous NE trouvez PAS de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en verre) et le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement

L'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

PLAQUE signalétique

Modèle ZHRN883X

Type 60 HBD 47 AO

Numéro de série

ZANUSSI

PNC 94959573601

220 - 240 V / 400 V 2N 50 - 60 Hz

Fabriqué en Allemagne

7.0 kW

CHARACTERISTIQUES DES ZONES DE CUISSON

Zone de cuisson	Puisance nominale (niveau de cis-son max.) [W]	Diamètre de la zone de cuisson [mm]
Avant gauche	750 / 2200	120 / 210
Arrière gauche	1200	145
Avant droit	1200	145
Arrière droit	1500 / 2400	170 / 265

Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas le diamètre de la zone de cuisson.

Rendement énergétique

INFORMATIONS SUR LE PRODUIT CONFORMÉMÉNT À LA NORME EU 66/2014 VALABLE POUR LE MARCHÉ EUROPEEN UNIQUÉMENT

Identification du modele		ZHRN883X
Type de table de cisson		Table de cisson intégrée
Nombre de zones de cisson		4
Technologie de chauffage		Chauffage par ray-onnement
Diamètre des zones de cis-son circulaires (Ø)	Avant gauche	21,0 cm
	Arrière gauche	14,5 cm
	Avant droite	14,5 cm
Longueur (L) et largeur (W) de la zone de cuisson non circulaire	Arrière droite	L 26,5 cm W 17,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant gauche Arrière gauche Avant droite Arrière droite	200,1 Wh / kg 188,0 Wh / kg 188,0 Wh / kg 191,6 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)		191,9 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances

Économie d'energie

Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.
• Si possible, couvrez toujours les membres de cuisson avec un couvercle pendant la cuisson.
• Activez toujours la zone de cuisson après avoir posé le récipient dessus.
• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipients sur les plus petites zones de cuisson.
• Posez directement le récipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas.

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
