Type de produit	Table de cuisson encastrable à induction
Modèle	ZIFN644X / ZIFN644K
Nombre de zones de cuisson	4
Alimentation électrique	220-240 V / 400 V 2N, 50-60 Hz
Puissance totale	7.35 kW
Dimensions (L x P x H)	Environ 77 x 52 x 5 cm (estimation)
Poids	Environ 10 kg
Type de vitrocéramique	Vitrocéramique noire
Technologie de chauffe	Induction
PowerBoost	Oui, sur toutes les zones (durée limitée)
Montée en température automatique	Oui
Fonction Pause	Oui
Fonction JoinZone	Oui (couplage des zones gauche)
Minuteur	Oui (compte à rebours et minuteur indépendant)
Sécurité enfants	Oui (verrouillage du bandeau)
Indicateur de chaleur résiduelle	Oui (3 niveaux)
Arrêt automatique de sécurité	Oui
Fonction Hob²Hood	Oui (liaison infrarouge avec hotte compatible)
Gestion de l'alimentation (Power Management)	Oui (répartition de puissance)
Récipients compatibles	Fonte, acier, émaillé, inox, fond multicouche (ferromagnétique)
Entretien et nettoyage	Nettoyant spécial vitrocéramique, racloir pour résidus
Classe énergétique	Non spécifié (consommation 185,0 Wh/kg)
Réparabilité	Service après-vente agréé, pièces d'origine

FOIRE AUX QUESTIONS - ZIFN644X - ZIFN644K ZANUSSI

Quels types de récipients utiliser sur une table à induction ?

Utilisez des récipients en fonte, acier, acier émaillé, inox ou fond multicouche. Vérifiez qu'un aimant adhère au fond. Évitez l'aluminium, le cuivre, le verre ou la céramique.

Comment activer le verrouillage enfants ?

Allumez la table (touche ①) sans sélectionner de zone. Appuyez sur la touche de verrouillage pendant 4 secondes : le symbole L s'affiche. Éteignez pour confirmer. Pour désactiver, répétez l'opération.

Que faire si la table ne s'allume pas ?

Vérifiez l'alimentation électrique et le fusible. Assurez-vous d'appuyer sur la touche MARCHE/ARRÊT (①) pendant 1 seconde. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction PowerBoost ?

Appuyez sur la touche P de la zone souhaitée : un P s'affiche et la puissance augmente temporairement (ex. 3200 W pendant 10 min pour la zone avant gauche). La durée maximale est indiquée dans les caractéristiques.

Que signifie le symbole "F" sur l'affichage ?

Le symbole F indique que le récipient est inadapté, trop petit ou absent. Posez un récipient compatible centré sur la zone. Si le problème persiste, vérifiez le diamètre minimal.

Comment nettoyer la vitrocéramique sans l'abîmer ?

Utilisez un nettoyant spécial vitrocéramique et un chiffon doux. Pour les résidus tenaces (sucre, plastique fondu), employez un racloir spécial en tenant la lame inclinée. Évitez les éponges abrasives.

La hotte ne réagit pas avec Hob²Hood, que faire ?

Vérifiez que la hotte est compatible et que le mode automatique est activé. Nettoyez le bandeau de commande de la table et ne bloquez pas le signal infrarouge (ex. avec un grand récipient). Vous pouvez aussi contrôler la hotte manuellement depuis la table.

Comment régler le minuteur ?

Sélectionnez la zone de cuisson en appuyant plusieurs fois sur la touche ①, puis utilisez les touches + ou - pour régler la durée (0 à 99 min). Le décompte commence automatiquement. À la fin, un signal sonore retentit.

Pourquoi la table s'éteint-elle automatiquement ?

La table s'éteint si aucune zone n'est réglée dans les 10 secondes après l'allumage, si un objet recouvre les touches, ou en cas de surchauffe. Consultez le tableau des niveaux de cuisson pour les durées d'arrêt automatique.

Où trouver le numéro de série et les caractéristiques techniques ?

La plaque signalétique se trouve au bas de la table de cuisson. Elle indique le modèle, le type (ex. 61 B4A 01 AA), le numéro PNC, la tension et la puissance.

MODE D'EMPLOI ZIFN644X - ZIFN644K ZANUSSI

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

Sous réserve de modifications.

TABLE des matières

1. INFORMATIONS DE SÉCURITÉ 41
2. CONSIGNES DE SÉCURITÉ 43
3. INSTALLATION 46 4. DESCRIPTION DE L'APPAREIL 47
4. UTILISATION QUOTIDIENNE 49
5. CONSEILS 53
6. ENTRETIEN ET NETTOYAGE 56
7. DEPANNAGE 56 9. CARACTERISTIQUES TECHNIQUES. 58
8. RENDEMENT ÉNERGÉTIQUE 59
9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 59

1. Informations de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important

et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veillez à ce que les enfants ne jouent pas avec l'appareil. - Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. - AVERTISSEMENT : tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation. - Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. - Le nettoyage et l'entretien par l'usage ne doit pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas

être placés sur la surface de la table de cuisson car ils peuvent venir chauds.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• Après utilisation, mettez toujours à l'arrêt la table de cuisson à l'aide de la manette de commande et ne vous fiez pas à la détection des récipients.
• Si la surface vitrocéramique / en verre est fissurée, mettez à l'arrêt l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente/agréé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente/agréé ou un professionnel qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

Avertissement!

L'appareil doit être installé uniquement par un professionnel qualifié.

Avertissement!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les r

Avertissement! risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié. L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Vérifiez que l'appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne. Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation électrique s'emmêler. Assurez-vous qu'une protection contre les chocs est installée.
• Installez le collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique.
• N'utilisez pas d'adaptateurs multisocket et de rallonges. Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le câble d'alimentation. Contactez notre service après-vente/agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'à
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolation doit avoir une largeur d'ouverture de contact de 3 mm minimum.

Avertissement!

Risque de blessures, de brûlures ou d'électrocution.

• Retirez tous les emballages, les étiquettes et le film protecteur (le cas échéant) avant la première utilisation.
• Cet appareil est exclusivement à usage domestique (en intérieur).
• Ne modifiez pas les spécifications de cet appareil. Assurez-vous que les orifices d'expiration ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuvent venir très chauds. N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
• Si la surface de l'appareil est fissurée, débranchez-le immédiatement afin d'éviter un choc électrique.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en fonctionnement. Lorsque vous placez des aliments dans de l'huile chaude, cela peut éclabousser.

Avertissement!

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.
• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.
• Une huile déjà utilisée peut contenir des restes d'aliments et provoquer un incendie à une température plus basse qu'avec une huile neuve.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

Avertissement!

Risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
• Ne laissez pas le contenu des récipients s'évaporer entièrement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. La surface risque d'être endommagée.
• N’activez pas les zones de cuisson avec un réseau vide ou sans réseau.
• Ne placez pas de feuilles d'aluminium sur l'appareil.
• Les bénéficiaires de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous les devez déplacer sur la surface de cuisson.
• Cet appareil est exclusivement destiné à un usage culinaire. Il ne doit pas être utilisé à d'autres fins, par exemple pour chauffer une pièce.

2.4 Entretien et nettoyage

Nettoyez régulièrement l'appareil afin de resterir le revêtement en bon état. - Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer. - Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. - Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

2.5 Service

• Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.
• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

Avertissement!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

3.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

3.3 Câble de connexion

• La table de cuisson est fournie avec un câble d'alimentation. Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant : H05V2V2-F qui supporte une température de 90°C ou plus. Contactez un service après-vente/agréé. Le câble de raccordement ne peut être remplacé que par un électricien qualifié.

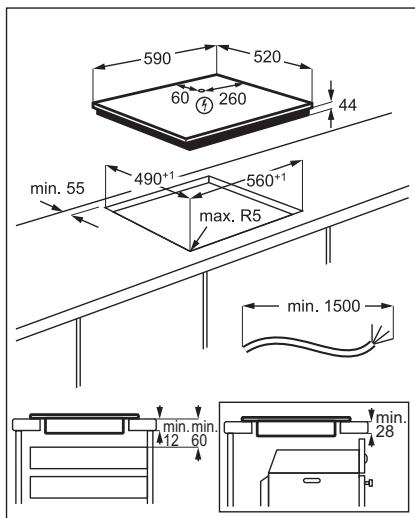

3.4 Assemblage

Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale entre les appareils.

Si l'appareil est installé au-dessus d'un tiroir, la ventilation de la table de cuisson peut chauffer les éléments rangés dans le tiroir durant la cuisson.

4.1 Agencement des zones de cuisson

Zone de cuisson à induction Bandeau de commande

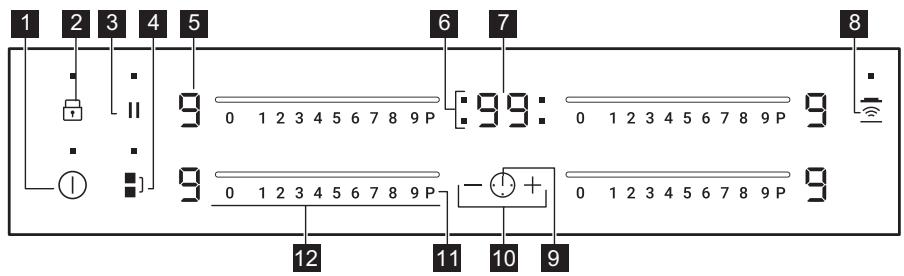

4.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touches sensiti- ve	Fonction	Commentaire
1	①	MARCHÉ / ARRÊT	Pour allumer et éteindre la table de cuisson.
2	②	Touches Verrouil. / Dispositif de sécurité infant	Pour verrouiller ou déverrouiller le bandeau de commande.
3	||	Pause	Pour activer et désactiver la fonction.
4	-1	JoinZone	Pour activer et désactiver la fonction.
5	-	Indicateur du niveau de cuisson	Pour indiquer le niveau de cuisson.
6	-	Voyants du minuteur des zones de cuisson	Pour indiquer la zone à laquelle se refère la durée sé-lectionnée.
	Touchesensitive	Fonction	Commentaire
7	-	Affichage du minuteur	Pour indiquer la durée, en minutes.
8	-	Hob²Hood	Pour activer et désactiver le mode manuel de la fonction.
9	1	-	Pour désir la zone de cuisson.
10	+/-	-	Pour augmenter ou diminuer la durée.
11	P	PowerBoost	Pour activer la fonction.
12	-	Bandeau de sélection	Pour sélectionner un niveau de cuisson.

4.3 Affichage du niveau de cuisson

Afficheur	Description
0	La zone de cisson est désactivée.
1 - 9	La zone de cisson est activée.
u	Pause est activé.
R	Montée en température automatique est activé.
P	PowerBoost est activé.
E + chiffre	Une anomalie de fonctionnement s'est produit.
E / E / E	OptiHeat Control (indicateur de chaleur résiduelle en 3 étapes): continuer la cisson / maintain en chaud / chaleur résiduelle.
L	Touches Verrouil. / Dispositif de sécurité infant est activée.
F	Le rècipient est inapproprié ou trop petit, ou bien il n'y a pas de rècipient sur la zone de cisson.
-	Arrêt automatique est activé.

Avertissement!

Tant que l'indicateur est allumé, il existe un risque de brûlures dues à la chaleur résiduelle.

Les zones de cuisson à induction générent la chaleur nécessaire directement dans le fond des récipients de cuisson. La surface vitrocéramique est chauffée par des récipients de cuisson.

Les indicateurs s'allument lorsqu'une zone de cuisson est chaude. Ils indiquent le niveau de chaleur résiduelle des zones de cuisson que vous êtes en train d'utiliser.

L'indicateur peut également s'allumer :

• pour les zones de cuisson voisines, même si vous ne les utilisez pas, lorsque des récipients chauds sont placés sur la zone de cuisson froide, lorsque la table de cuisson est éteinte mais que la zone de cuisson est encore chaude.

L'indicateur s'éteint lorsque la zone de cuisson s'est refroidie.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Activation et désactivation

Appuyez sur ① pendant 1 seconde pour activer ou désactiver la table de cuisson.

Cette fonction arrête la table de cuisson automatiquement si :

toutes les zones de cuisson sont désactivées, - vous ne règlez pas le niveau de cuisson après avoir allumé la table de cuisson, - vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'éteint. Enlevez l'objet ou nettoyez le bandeau de commande. - la table de cuisson surchauffe (par ex. lorsqu'un réseau chauffe à vide). Laissez la zone de cuisson refroidir avant d'utiliser à nouveau la table de cuisson. - vous avez utilisé un récipient inadapté. Le symbole s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes. - vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'éteint.

La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'éteint :

Niveau de cuisson	La table de cuisson s'éteint au bout de
1, 1-2	6 heures
3-4	5 heures
5	4 heures
6-9	1,5 heures

5.3 Niveau de cuisson

Pour régler ou modifier le niveau de cuisson :

Appuyez sur le niveau de cuisson souhaité sur le bandeau de sélection, ou déplacez votre doigt sur le bandeau de sélection jusqu'à atteindre le niveau de cuisson souhaité.

5.4 Utilisation des zones de cuisson

Posez le récipient sur la croix / le carré se trouvant sur la surface de cuisson.

Recouvre complètement la croix / le carré. Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé. Les récipients de grande taille peuvent reposer sur deux zones de cuisson en même temps.

5.5 Joinzone

La fonction s'active lorsque le récipient recouvre le centre des deux zones.

Cette fonction couple deux zones de cuisson de gauche de telle façon qu'elles fonctionnent comme une seule.

Réglez d'abord le niveau de cuisson des zones de cuisson de gauche.

Pour activer la fonction : appuyez sur [1]. Pour régler ou modifier le niveau de cuisson, appuyez sur l'une des touches sensitives.

Pour désactiver la fonction : appuyez sur 1. Les zones de cuisson fonctionnent de nouveau de manière indépendante.

Lorsque vous n'utilisez qu'une seule zone de cuisson, nous vous recommandons d'utiliser celle située à l'arrière. De même, lorsque vous utilisez un récipient de grande taille, nous vous recommandons de le placer vers la zone de cuisson arrière.

5.6 Montée en température automatique

Activez cette fonction pour obtenir le niveau de cuisson souhaité plus rapidement. Lorsqu'elle est activée, la zone commence par chauffer au niveau de cuisson le plus élevé, puis revient au niveau de cuisson souhaité.

Pour activer la fonction, la zone de cuisson doit être froide.

Pour activer la fonction pour une zone de cuisson : appuyez sur P (P s'allume). Réglez immédiatement le niveau de cuisson souhaité. Au bout de 3 secondes, R s'allume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

5.7 PowerBoost

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de

cuisson à induction uniquement pour une durée limite. Lorsque cette durée est écoulée, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus élevé.

Reportez-vous au chapitre « Caractéristiques techniques »

Pour activer la fonction pour une zone de cuisson : appuyez sur P. l s'allume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

Minuteur à rebours

Vous pouvez utiliser cette fonction pour régler la durée d'une seule session de cuisson.

Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis réglez la fonction.

Pour sélectionner la zone de cuisson : appuyez sur ① à plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson apparaisse.

Pour activer la fonction ou modifier la durée : appuyez sur la touche + ou — du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson commence à clignoter, le décompte commence.

Pour voir le temps restant : appuyez sur la touche ① pour sélectionner la zone de cuisson. Le voyant de la zone de cuisson commence à clignoter. L'affichage indique la durée restante.

Pour désactiver la fonction : appuyez sur la touche ① pour sélectionner la zone de cuisson, puis appuyez sur —. Le décompte s'effectue jusqu'à 00. L'indicateur de la zone de cuisson disparaît.

Lorsque le compte à rebours est terminé, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.

Pour arrêter le signal sonore : appuyez sur ①.

Minuteur

Vous pouvez utiliser cette fonction lorsque la table de cuisson est allumée et les zones de cuisson ne sont pas activées. L'affichage du niveau de cuisson indique 0.

Pour activer la fonction : appuyez sur la touche ① puis sur la touche + ou — du minuteur pour régler la durée. Lorsque le temps est écoulé, un signal sonore retentit et 00 clignote.

Pour arrêter le signal sonore : appuyez sur ①.

Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

5.9 Pause

Cette fonction sélectionne le niveau de cuisson le plus bas pour les zones de cuisson activées.

Lorsque la fonction est en cours, tous les autres symboles du bandeau de commandes sont verrouillés.

La fonction ne désactive pas les fonctions du minuteur.

Appuyez sur pour activer la fonction.

s'affiche. Le niveau de cuisson est réduit à 1.

Pour désactiver la fonction : appuyez sur Il. Le niveau de cuisson s'affiche.

5.10 Touches verrouill.

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous évitez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction : appuyez sur

Le s'affiche pendant 4 secondes. Le minuteur reste activé.

Pour désactiver la fonction : appuyez sur l. Le niveau de cuisson précédent s'allume.

Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.

5.11 Dispositif de sécurité infantile

Cette fonction permet d'éviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction : activez la table de cuisson avec ①. Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. ⑤ s'allume.

Éteignez la table de cuisson en appuyant sur ①.

Pour désactiver la fonction : activez la table de cuisson avec ①. Ne sélectionnez pas de réglage de niveau de cuisson.

Appuyez sur pendant 4 secondes. s'allume. Éteignez la table de cuisson en appuyant sur ①.

Pour désactiver la fonction le temps d'une cuisson : activez la table de cuisson avec ①. s'allume. Appuyez sur pendant 4 secondes. Réglez le niveau de cuisson dans les 10 secondes qui suivront. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ①, la fonction est de nouveau activée.

5.12 Gestion alimentation

Si plusieurs zones sont actives et que la puissance consommée dépasse la limite de l'alimentation électrique, cette fonction répartit la puissance disponible entre toutes les zones de cuisson. La table de cuisson contrôle les niveaux de cuisson pour protéger les fusibles de l'installation domestique.

• Les zones de cuisson sont regroupées en fonction de l'emplacement et du nombre de phases de la table de cuisson. Chaque phase dispose d'une charge électrique maximale de 3700 W. Si la table de cuisson atteint la limite de la puissance maximalie disponible dans une phase, la puissance des zones de cuisson est automatiquement réduite.
• Le niveau de cuisson de la zone de cuisson sélectionnée est toujours prioritaire. La puissance restante sera répartie entre les zones de cuisson précédem
• Attendez que l'affichage cesse de clignoter ou réduisez le niveau de cuisson de la première zone de cuisson sélectionnée. Les zones de cuisson continuent de fonctionner avec le niveau de cuisson réduit. Modifiez manuellement les niveaux de cuisson des zones de cuisson si nécessaire.

Reportez-vous à l'illustration pour connaître les combinaisons de distribution de puissance entre les zones de cuisson.

5.13 Hob²hood

Il s'agit d'une fonction automatique de pointe permettant de relier la table de cuisson à une hotte spéciale. La table de cuisson et la hotte disposent toutes les deux d'un communicator de signal infrarouge. La vitesse du ventilateur est définie automatiquement en se basant sur le réglage du mode et de la température du récipient le plus chaud se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement depuis la table de cuisson.

Sur la plupart des hottes, le système de commande à distance est désactivé par défaut. Activez-le avant d'utiliser cette fonction. Pour plus d'informations, reportez-vous au manuel d'utilisation de la hotte.

Activation automatique de la fonction

Pour activer automatiquement la fonction, réglez le mode automatique sur H1 - H6. À l'origine, la table de cuisson est réglée sur H5. La hotte réagit lorsque vous allumez la table de cuisson. La table de cuisson détecte automatiquement la température du récipient et ajuste la vitesse du ventilateur.

Modes automatiques

	Éclairage automati-que	Faire bouillir1)	Faire fri-re2)
Mode H0	Arrêt	Arrêt	Arrêt
Mode H1	Marche	Arrêt	Arrêt
Mode H2 3)	Marche	Vitesse du ventilateur 1	Vitesse du ventilateur 1
Mode H3	Marche	Arrêt	Vitesse du ventilateur 1
Mode H4	Marche	Vitesse du ventilateur 1	Vitesse du ventilateur 1
Mode H5	Marche	Vitesse du ventilateur 1	Vitesse du ventilateur 2
Mode H6	Marche	Vitesse du ventilateur 2	Vitesse du ventilateur 3

1) La table de cuisson détecte le processus d'ébullition et sélectionne la vitesse du ventilateur en fonction du mode automatique. 2) La table de cuisson détecte le processus de friture et sélectionne la vitesse du ventilateur en fonction du mode automatique. 3) Ce mode active le ventilateur et l'éclairage, sans tenir compte de la température.

Modification du mode automatique

1. Éteignez l'appareil.
2. Appuyez sur ① pendant 3 secondes. L'affichage s'allume, puis s'éteint.
3. Appuyez sur ① pendant 3 secondes.
4. Appuyez plusieurs fois sur ① jusqu'à ce que H s'affiche.
5. Appuyez sur la touche + du minuteur pour sélectionner un mode automatique.

Pour faire fonctionner directement la hotte, désactiver le mode automatique de la fonction sur le bandeau de commande de la hotte.

Lorsque vous éteignez la table de cuisson à la fin de la cuisson, le ventilateur de la hotte peut continuer de tourner pendant un certain temps. Au bout d'un moment, le système désactive automatiquement le ventilateur et vous empêche de l'activer accidentellement durant les 30 secondes qui suivent.

Activation manuelle de la vitesse du ventilateur

Vous pouvez également activer la fonction manuellement. Pour ce faire, appuyez sur la

touche lorsque la table de cuisson est allumée. Cela désactive le fonctionnement automatique de la fonction et vous permet de modifier manuellement la vitesse du

ventilateur. En appuyant sur la touche , la vitesse du ventilateur est augmentée d'un palier. Lorsque vous atteignez un niveau

intensif et que vous appuyez sur la touche à nouveau, la vitesse du ventilateur revient à 0, désactivant ainsi le ventilateur de la hotte. Pour réactiver le ventilateur à vitesse 1, appuyez sur la touche

Pour activer le fonctionnement automatique de la fonction, éteignez puis rallumez la table de cuisson.

Activation de l'éclairage

Vous pouvez régler la table de cuisson pour que l'éclairage s'allume automatiquement dès que la table de cuisson est allumée. Pour ce faire, réglez le mode automatique sur H1 - H6.

L'éclairage de la hotte s'éteint 2 minutes après la mise hors tension de la table de cuisson.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Récepteurs de cuisson

Pour les zones de cuisson à induction, un champ électromagnétique puissant crée très rapidement la chaleur dans le récipient.

Utilisez les zones de cuisson à induction avec un récipient de cuisson adapté.

• Le fond du récipient de cuisson doit être aussi plat et écais que possible.

Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson. - Afin d'éviter les rayures, ne faites pas glisser et ne frottez pas le récipient sur la surface vitrocéramique.

Matériaux des récipients de cuisson

• corrects : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant).
• incorrects : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les récipients de cuisson conviennent pour l'induction si :

• une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
• un aimant adhère au fond du récipient. Dimensions des récipients de cuisson
• Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé. L'efficacité de la zone de cuisson dépend du diamètre du récipient. Un récipient plus petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la puissance générée par la zone de cuisson. Pour des raisons de sécurité et des résultats de cuisson optimaux, n'utilisez pas de récipient plus grand qu'indiqué dans la section « Caractéristiques des zones de cuisson ». Évitez de garder les récipients à proximité du bandeau de commande durant la cuisson. Cela peut affecter le fonctionnement du bandeau de commande ou activer accidentellement les fonctions de la table de cuisson.

Reportez-vous au chapitre « Caractéristiques techniques »

Si vous entendez :

-craquement: le récipient est composé de différents matériaux (conception « sandwich »).

• sifflement : vous utilisez une zone de cuisson avec un niveau de puissance élevé et le réseau est composé de différents matériaux (conception « sandwich »).
• bourdonnement : vous utilisez un niveau de puissance élevé.
• cliquetis : une commutation électrique se produit.
• sifflement, bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de l'appareil.

6.3 Exemples en matière de cuisson

Le rapport entre le niveau de cuisson et la consommation énergétique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, cela n'est pas proportionnel avec l'augmentation de la consommation d'énergie. Cela peut dire qu'une zone de cuisson avec le niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les données du tableau sont fournies à titre indicatif uniquement.

Réglages de la température	Utilisez pour :	Durée (min)	Conseils
U - 1	Gardez au chaud les aliments cuits.	si nécess- saire	Placez un couvercle sur le récantient.
1 - 2	Sauce hollandaise, faire fondre : beur- re, chocolat, gelatine.	5 - 25	Mélangez de temps en temps.
1 - 2	Solidifier : omelettes, øefs cocotte.	10 - 40	Cuisinez avec un couvercle.
2 - 3	Faire moins des plats à base de riz et de la laitage, réchauffer des plats ciusi-nés.	25 - 50	Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4	Cuisez les légumes, le poisson et la viande à la vapeur.	20 - 45	Ajoutez quelques cuillerées à soupe de liquide.
4 - 5	Cuisez des pommes de terre à la va-peur.	20 - 60	Utilisez ¼ l d'eau max. pour 750 g de pommes de terre.
4 - 5	Cuisez de plus grandes quantités d'ali-ments, des ragôuts et des soupes.	60 - 150	Ajoutez jusqu'à 3 l de liquide et des in-grédients.
6 - 7	Faire revenir : escalopes, cordons bleus de veau, côtelettes, rissolettes, saucisses, foie, roux, øeufs, crépes, beignets.	si nécess-saire	Tourner à mi-cuisson.
7 - 8	Friture, galettes de pommes de terre, bîtecks, steaks.	5 - 15	Tourner à mi-cuisson.
9	Faire bouillir de l'eau, cuire des pâtes, saiser de la viande (goulasch, bœuf braisé), cuire des frites.
P	Faire bouillir une grande quantité d'eau. PowerBoost est activée.

6.4 Conseils pour Hob²Hood

Lorsque vous utilisez la table de cuisson avec la fonction :

• Protégez le bandeau de la hotte de la lumière directe du soleil.
• Ne pointez pas de lumière halogène sur le bandeau de la hotte.
• Ne recouvrez pas le bandeau de commande de la table de cuisson.

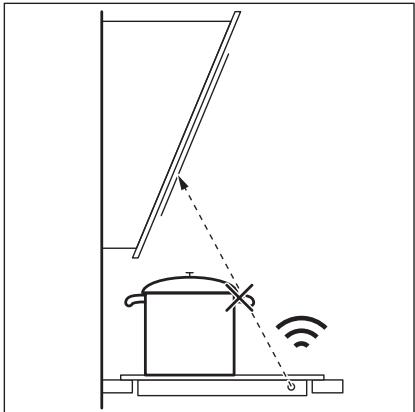

• Ne bloquez pas le signal entre la table de cuisson et la hotte (par exemple avec la main, la poignée d'un ustensile ou un grand récipient). Voir l'illustration.

La hotte sur l'illustration est uniquement donnée à titre d'exemple.

D'autres appareils contrôlés à distance peuvent bloquer le signal. N'utilise pas ce type d'appareil à proximité de la table de cuisson lorsque la fonction Hob²Hood est activée.

Hottes dotées de la fonction Hob²Hood. Pour trouver la gamme complète de hottes compatibles avec cette fonction, reportez-vous à notre site Web.

7. Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un récipient dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. Utilisez un grattoir spécial pour nettoyer la vitre.

7.2 Nettoyage de la table de cuisson

Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et

les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux. Pour retirer les décolorations métalliques brillantes : utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

8. Dépannage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire si...

Problème	Cause possible	Solution
Vou ne pouvez pas activer la ta-ble de cuisson ni la faire fonctionner.	La table de cuisson n'est pas branche à une source d'alimentation électrique ou le branchement est in-correct.	Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.
	Le fusible a disjoncté.	Assurez-vous que le fusible est la Cause du dysfonctionnement. Si les fusi-bles disjonctent de manière répétée, faites appel à un électricien qualifié.
	Vou ne réglez pas le niveau de cuisson dans les 10 secondes.	Mettez de nouveau en fonctionnement la table de cuisson et réglez le niveau de cuisson en moins de 10 secondes.
	You'veaiez appuyé sur 2 ou plu-sieurs touches sensitives en même temps.	Appuyez sur une seule touche sensiti-ve.
	Pause est activé.	Reportez-vous au chapitre « Utilisation quotidienne » .
	Il y a de l'eau ou des taches de graissse sur le bandeau de comman-de.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la ta-ble de cuisson se met à l'arrêt.	You'veaiez posé quelque chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
Un signal sonore retentit lorsque la table de cuisson est à l'arrêt.
La table de cuisson se met à l'arrêt.	You'veaiez posé quelque chose sur la touche sensitive ①.	Retirez l'objet de la touche sensitive.
Le voyageant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chau-de parce qu'elle n'a fonctionné que peu de temps ou le capteur est en-dommagé.	Si la zone a eu assez de temps pour chauffer, faites appel à un service après-vente/agréé.
Hob²Hood ne fonctionne pas.	You'veaiez recouvert le bandeau de commande.	Retirez l'objet du bandeau de com-mande.
	You'veutilisez un très grand récipient qui bloque le signal.	Utilisez un plus petit récipient, changez la zone de cuisson ou faites fonction-ner la hotte manuellement.
Montée en température automatique ne fonctionne pas.	La zone est chaude.	Laissez la zone refroidir suffisamment.
	Le niveau de cuisson le plus élevé est régèle.	Le niveau de cuisson le plus élevé est identique à la puissance de la fonction.
Le niveau de cuisson oscille en- tre deux niveaux.	Gestion alimentation est activé.	Reportez-vous au chapitre « Utilisation quotidienne » .
Les touches sensitives devien- nent chaudes.	Le récipient est trop grand ou vous le placez trop premes des commandes.	Placez les récipiens de grande taille sur les zones de cuisson arrêté, si possible.
Ls'affiche.	Dispositif de sécurité infant ou Tou-ches Verrouil. est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
Fs'affiche.	Il n'y a pas de récipient sur la zone.	Posez un récipient sur la zone.
	Le récipient de cuisson ne recouvre pas la croix/le carré.	Recouvre complètement la croix/le carré.
	Le récipient n'est pas adapté.	Utilisez un récipient adapté. Reportez-vous au chapitre « Conseils » .
	Le diamètre du fond du récipient de cuisson est trop petit pour la zone.	Utilisez des récipiens dont les dimen-sions sont correctes. Reportez-vous au chapitre « Caractéristiques techni-ques » .
E et un chiffre s'affichent.	Une erreur s'est produit dans la ta-ble de cuisson.	Mettez à l'arrêt la table de cuisson etmettez-la de nouveau en fonctionnement au bout de 30 secondes. Si E s'affiché à nouveau, débranchez la ta-ble de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persisté, contactez le service après-vente agrée.
Un bip constant se déclenché.	Le branchement électrique est incor-rect.	Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Vous devez fournir les données figurant sur la plaque signalétique. Vous devez également un code à 3 lettres pour la vitrocéramique (situé dans le coin de la surface en verre) et

le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement la table de cuisson. Si l'intervention d'un technicien ou d'un vendeur n'est pas gratuite, malgré la période de garantie en cours. Les informations concernant la période de garantie et les centres de service après-vente agréés figurent dans le livre de garantie.

9.1 Plaque signalétique

Modèle ZIFN644K

Type 61 B4A 01 AA

Induction 7.35 kW

Numéro de série.......

ZANUSSI

PNC 949 595 718 00

220 - 240 V / 400 V 2N, 50 - 60 Hz

Fabriqué en : Allemagne

7.35 kW

9.2 Caractéristiques des zones de cuisson

Zone de cuisson	Puisance nominale (niveau de cuisson maximal) [W]	PowerBoost [W]	PowerBoost du-rée maximale [min]	Diamètre des récipients de cuisi-ne [mm]
Avant gauche	2300	3200	10	125 - 210
Arrière gauche	2300	3200	10	125 - 210
Avant droite	1400	2500	4	125 - 145
Arrière droite	1800	2800	10	145 - 180

La puissance des zones de cuisson peut varier en fonction des données du tableau. Elle change en fonction du matériel et des dimensions du récipient.

Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas les diamètres indiqués dans le tableau.

10. Rendement énergétique

Identification du modele		ZIFN644K
Type de table de cuisson		Plan de cuisson intégré
Nombre de zones de cuisson		4
Technologie de chauffage		Induction
Diamètre des zones de cuisson circulaires (Ø)	Avant gauche	21,0 cm
	Arrière gauche	21,0 cm
	Avant droite	14,5 cm
	Arrière droite	18,0 cm
Consommation d'énergie par zone de cuisson (EC electric cooking)	Avant gauche	188,9 Wh / kg
	Arrière gauche	188,9 Wh / kg
	Avant droite	183,4 Wh / kg
	Arrière droite	178,8 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)		185,0 Wh / kg

• Pour l'Union européenne conformément au Règlement UE 66/2014. Pour la Biélorussie conformément à la norme STB 2477-2017, annexe A. Pour l'Ukraine conformément à la norme 742/2019.

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.

Les mesures d'énergie se rapportant à la surface de cuisson sont identifiées par les repères des zones de cuisson correspondantes.

10.2 Économie d'énergie

Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin. - Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson. - Activez toujours la zone de cuisson après avoir posé le récipient dessus. - Placez les plus petits récipients sur les plus petites zones de cuisson. - Posez directement le récipient au centre de la zone de cuisson. - Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

11. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à

la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou contactez vos services municipaux.
