Précautions importantes relatives à la sécurité Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) Fonction d'économie d'énergie automatique
Plages de réglage de la température en mode double cuisson Pour arrêter la cuisson Fonction spéciale Cuisson automatique Nettoyage vapeur Minuterie Activation/désactivation du son
L'installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.
AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, voire mortelles et/ou des dégâts matériels. ATTENTION Risques ou manipulations dangereuses susceptibles d'entraîner des blessures et/ou des dégâts matériels. REMARQUE Astuces utiles, conseils ou informations aidant les utilisateurs à manipuler l'appareil.
(y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant une expérience et des connaissances insuffisantes sur le sujet, sauf si celles-ci sont sous la surveillance de la personne responsable de leur sécurité ou si cette dernière leur a expliqué comment utiliser l'appareil. Les enfants doivent rester sous la surveillance d'un adulte afin de s'assurer qu'ils ne jouent pas avec l'appareil. Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé. (pour les modèles à filerie fixe). Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire, afin d'éviter tout danger. (Pour les modèles à cordon d'alimentation uniquement).
La méthode de fixation ne doit pas faire usage d'adhésifs car ces derniers ne sont pas considérés comme un moyen de fixation fiable. Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur du four. Les parties accessibles peuvent devenir très chaudes pendant l'utilisation. Les enfants en bas âge doivent être tenus à l'écart. Si le four est équipé d'une fonction de nettoyage vapeur ou nettoyage automatique, retirez tous les accessoires du four ainsi que les grosses projections des parois de l'appareil avant de lancer le nettoyage. La fonction de nettoyage dépend du modèle. Si le four est équipé de fonctions de nettoyage automatique, tenez les enfants éloignés de l'appareil pendant l'opération afin d'éviter qu'ils ne se brûlent sur la porte. La fonction de nettoyage dépend du modèle. Utilisez uniquement la sonde thermique recommandée pour ce four. (Modèle avec sonde thermique uniquement) Un nettoyeur vapeur ne doit pas être utilisé. Afin d'éviter tout risque d'électrocution, veillez à ce que l'appareil soit hors tension avant de procéder au remplacement de l'ampoule. 4
L'appareil et ses pièces accessibles deviennent très chauds pendant l'utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans ne doivent pas s'approcher de l'appareil s'ils sont sans surveillance. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, uniquement s'ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par un enfant si celui-ci est sans surveillance. Lors de l'utilisation du four, les surfaces externes peuvent devenir très chaudes. Lors de l'utilisation du four, la porte ou la surface extérieure peut devenir chaude. Maintenez l'appareil et son cordon hors de la portée des enfants âgés de moins de 8 ans.
Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement. Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer. Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).
Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié. En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner. Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur. Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge.
Pour la cuisson d'aliments surgelés (ex. : pizzas), il convient d'utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. Ne versez pas d'eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d'être endommagée. La porte du four doit être fermée pendant la cuisson des aliments. Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et vos aliments peuvent de ne pas cuire convenablement. Le jus des fruits peut laisser des traces permanentes sur les surfaces émaillées du four.
à la vapeur ou en phase vapeur uniquement).
Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement.
N'ouvrez pas la porte de manière trop forte. AVERTISSEMENT : ne débranchez pas l’appareil de la prise d’alimentation secteur même une fois le processus de cuisson terminé. AVERTISSEMENT : ne laissez pas la porte ouverte lorsque le four fonctionne.
(Déchets d’équipements électriques et électroniques)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
AVERTISSEMENT Ce four doit être installé par un technicien qualifié. Le technicien est chargé du branchement du four sur la prise d'alimentation conformément aux règles de sécurité en vigueur dans votre région.

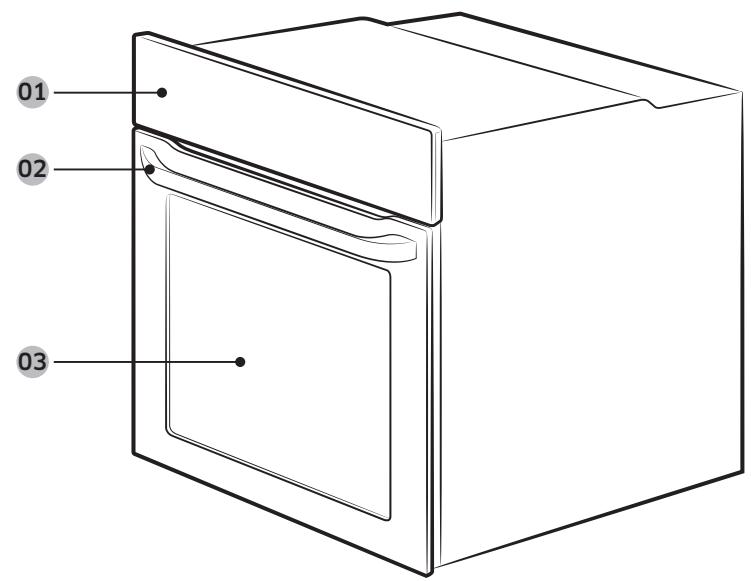

Coup d'œil sur le four

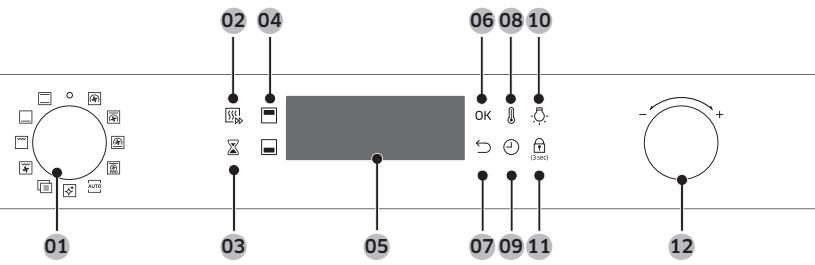

02 « Éclairage du four ». Pour économiser l'énergie, l'éclairage du four s'éteint quelques minutes après le démarrage du programme de cuisson. 01 Tableau de commande
Vérifiez les spécifications de puissance sur l'étiquette collée sur le four. Ouvrez le capot arrière du four à l'aide d'un tournevis, et retirez les vis sur le bornier. Puis, connectez les fils d'alimentation sur les bornes correspondantes. La borne ( ) est conçue pour la mise à la terre. Branchez tout d'abord les fils jaune et vert (mise à la terre), qui doivent être plus longs que les autres. Si vous utilisez une prise de type à fiches, celle-ci doit demeurer accessible lorsque le four est installé. Samsung ne sera pas tenue responsable d'accidents provoqués par une absence de mise à la terre ou une mise à la terre défectueuse.

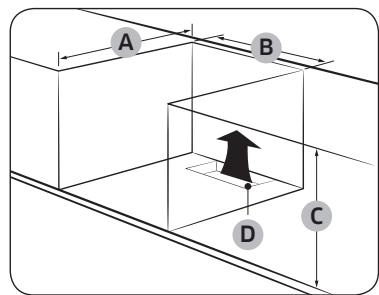

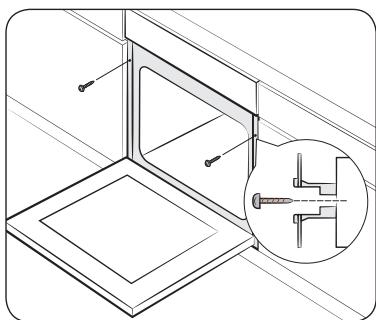

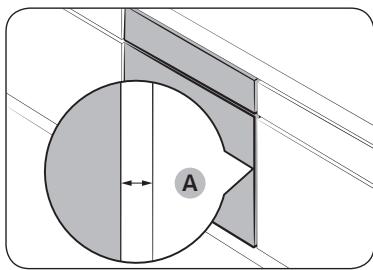

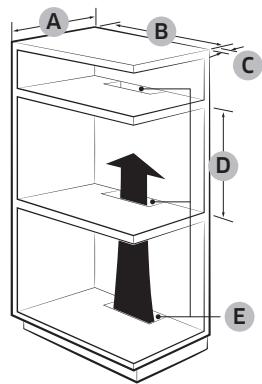

Samsung ne sera pas tenue responsable de dommages occasionnés au meuble dus à l'émission de chaleur par le four. Le four doit être correctement ventilé. En vue de la ventilation, laissez un interstice d'environ 50 mm entre la tablette inférieure du meuble et la paroi de soutien. Si le four est installé sous une table de cuisson, respectez les instructions d'installation de cette dernière.
Lorsque vous mettez le four sous tension pour la première fois, l'heure par défaut « 12:00 » s'affiche à l'écran où l'élément Heure (« 12 ») clignote. Suivez les étapes ci-dessous pour régler l'heure actuelle. 1. Lorsque l'élément Heure clignote, tournez le cadran des valeurs (le cadran côté droit) pour régler l'heure, puis appuyez sur OK pour passer sur l'élément Minute.
AVERTISSEMENT Le four nécessite une ventilation pour un fonctionnement normal. N'obstruez en aucun cas les orifices de ventilation. REMARQUE L'aspect réel du four peut différer de celui du modèle.
Avant d'utiliser le four pour la première fois, nettoyez l'intérieur du four pour retirer l'odeur du four neuf. 1. Retirez tous les accessoires de l'intérieur du four. 2. Faites fonctionner le four en mode Cuisson par convection à 200 °C ou Cuisson traditionnelle à 200 °C durant une heure. Cela permettra de brûler toutes les substances de fabrication présentes dans le four. 3. Une fois terminé, éteignez le four.
Il est recommandé d'utiliser les accessoires de la broche pour une portion de viande inférieure à 1,5 kg. 1. Insérez la broche dans la viande. Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche. 2. Placez les pommes de terre et les légumes précuits autour de la viande. 3. Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four. Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support. (La broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée). 4. Dévissez la poignée avant la cuisson. 5. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support.

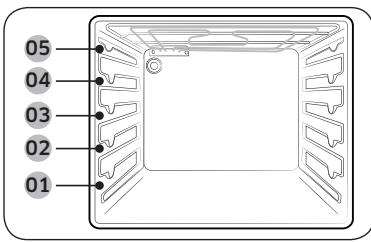

05 04 • Soyez prudent lorsque vous retirez les ustensiles et/ ou les accessoires chauds du four. Les plats ou les accessoires chauds peuvent provoquer des brûlures. • Les accessoires peuvent se déformer lorsqu'ils montent en température. Une fois refroidis, ils retrouveront leur aspect d'origine et leurs performances.

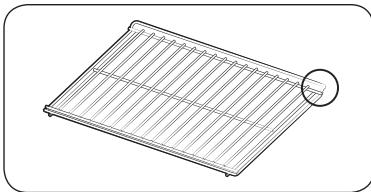

Pour un meilleur résultat de cuisson, familiarisez-vous avec l'utilisation de chacun des accessoires. Grille métallique
Faites attention lors de l'utilisation du tournebroche. Les fourches et les tiges sont pointues et coupantes. Veillez donc à ne pas vous blesser ! Pour éviter les brûlures, utilisez des maniques pour retirer le tournebroche car il est très chaud. Plaque séparatrice
Le tableau en façade est disponible dans une vaste gamme de matériaux et de couleurs. A des fins d'amélioration de la qualité, l'aspect réel du four est sujet à modification sans préavis.

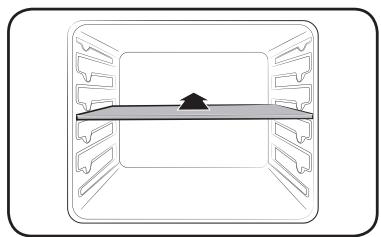

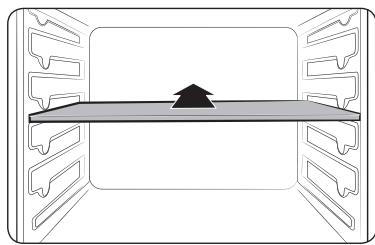

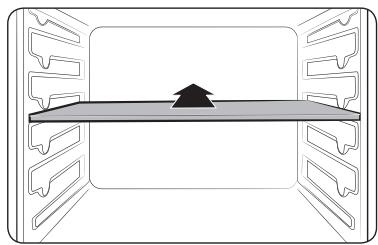

Le four détecte la plaque séparatrice et active le compartiment supérieur par défaut.
Convection, Chaleur par le bas + Convection) • Désactivée pour les températures réglées en-dessous de 100 °C.
Appuyez sur le bouton pendant 3 secondes pour activer, ou appuyez à nouveau pendant 3 secondes pour désactiver le verrouillage sur le panneau de commande.
1. Tournez le sélecteur de mode pour choisir un mode ou une fonction. La température par défaut de chaque sélection apparaît.
• Si vous portez des gants en plastique ou des maniques, la saisie sur l'affichage peut ne pas se faire correctement. • L’éclairage du four s’allume automatiquement lorsque la porte est ouverte ou lorsque le fonctionnement du four démarre.
• Si vous ne procédez à aucun réglage pendant quelques secondes, le four démarre automatiquement la cuisson avec les paramètres par défaut. • Pour modifier la température réglée, appuyez sur le bouton et suivez les étapes ci-dessus. • La température exacte à l'intérieur du four peut être mesurée à l'aide d'un thermomètre agréé et de la méthode définie par un établissement agréé. Si d'autres thermomètres sont utilisés, cela peut entraîner une erreur de mesure.
, puis tournez le cadran de valeur pour régler la durée souhaitée jusqu'à 23 heures 59 minutes.
, puis utilisez le cadran de valeurs pour régler l'heure de fin que vous souhaitez.
, puis utilisez le cadran de valeur pour régler un point de fin. Reportez-vous à Fin du départ différé pour plus d'informations. • Vous pouvez cuire sans régler le temps de cuisson si vous le souhaitez. Dans ce cas, le four commence la cuisson aux températures réglées sans informations de temps, et vous devez arrêter le four manuellement lorsque la cuisson est terminée. • Pour modifier le temps de cuisson réglé, appuyez sur le bouton et suivez les étapes ci-dessus.
Supposez que vous sélectionnez une recette d'une heure à 14h 00 et que vous souhaitez que le four finisse la cuisson à 18h 00. Pour régler l'heure de fin, changez l'heure Prêt à : sur 18h 00. Le four démarre la cuisson à 17h 00 et la termine à 18h 00 comme vous l'avez spécifié. Heure actuelle : 14h 00
1 heures à tout moment durant le processus. 1. Lorsque la cuisson est en cours, appuyez deux fois sur le bouton pour afficher l'heure de fin réglée.
. appuyez simplement sur
, et réglez la température cible. Le voyant correspondant apparaît à l'écran.
Lorsque le préchauffage est terminé, le voyant disparaît en émettant un signal sonore. Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson. REMARQUE Vous pouvez modifier la durée de cuisson et/ou la température pendant la cuisson.
Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson.
Vous pouvez sélectionner le mode Gril, Convection, et Chaleur par le haut + Convection sur le compartiment supérieur et le mode Convection, Chaleur par le bas + Convection, et Chaleur par le bas sur le compartiment inférieur. 3. Appuyez sur pour sélectionner le compartiment supérieur, ou appuyez sur pour sélectionner le compartiment inférieur. L'icône apparaît sur le compartiment sélectionné. 4. Réglez la durée de cuisson et/ou la température si nécessaire. Reportez-vous à la section Paramètres communs pour les détails.
Modes de cuisson (à l'exception du Gril) Les modes de cuisson marqués d'un astérisque (*) sont disponibles pour le préchauffage rapide et sont désactivés pour les températures réglées à moins de 100 °C. Plage de température (°C) Mode
En mode Double cuisson, la plage de température d'un compartiment est affectée par les réglages de température de l'autre compartiment. Par exemple, la cuisson au gril dans le compartiment supérieur sera limitée par le fonctionnement du compartiment inférieur en termes de températures de cuisson. Cependant, un compartiment limite ses réglages de température entre un minimum de 40 et un maximum de 250.
2. Tournez le sélecteur de mode pour sélectionner Par défaut, seule l'option Grand gril (G 1) est sélectionnée automatiquement. Opérations
». Le four s'éteint après quelques secondes. Ceci est dû au fait que, pour éviter d'accepter des commandes incorrectes de la part des utilisateurs, le four attend quelques secondes afin qu'ils puissent corriger leur sélection.
1. Tournez le sélecteur de mode pour sélectionner
3. Réglez la durée de cuisson et/ou la température si nécessaire. Reportez-vous à la section Paramètres communs pour les détails.
4. Appuyez sur OK pour démarrer la fonction.
• Pour en savoir plus, reportez-vous à la section « Programmes de cuisson automatique » de ce manuel.
Le nettoyage vapeur dure 26 minutes.
6. Appuyez sur OK pour démarrer la cuisson. REMARQUE Pour plus d'informations, reportez-vous à la section Programmes de cuisson automatique dans ce manuel. Français
• En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé d'éliminer la saleté incrustée à l'aide d'un agent de nettoyage avant d'activer la fonction de Nettoyage à la vapeur. • Laissez la porte du four entrouverte lorsque le cycle est terminé. Cela permet de bien laisser sécher la surface émaillée intérieure. • Si le four est chaud à l'intérieur, le nettoyage n'est pas activé. Attendez que le four refroidisse, puis réessayez. • Ne versez pas d'eau sur le dessous en forçant. Faites-le doucement. Sinon, de l'eau pourrait déborder vers l'avant.
Vous pouvez régler le temps sur une durée maximale de 23 heures et 59 minutes.
Activation/désactivation du son • Pour désactiver le son, maintenez appuyé Éclairage du four durant 3 secondes. • Pour réactiver le son, maintenez appuyé Éclairage du four à nouveau durant 3 secondes.
• Lors de la cuisson d'aliments gras, il est recommandé de placer un plateau sous la grille métallique pour collecter les résidus d'huile. Si vous possédez la grille métallique pour plateau, vous pouvez l'utiliser avec le plateau. • Si vous possédez le plateau universel ou le plateau très profond, ou les deux, il est préférable d'utiliser celui qui est le plus profond pour la cuisson d'aliments gras.
• En utilisant la fonction de double cuisson, le temps de préchauffage peut être étendu. Non
Les modes et les durées de cuisson ont été pré-programmés pour plus de facilité. Vous trouverez certaines recettes pour les programmes automatiques dans votre manuel d’instruction. Les programmes de cuisson automatique 1-5, 13 et 14 incluent le préchauffage et affichent la progression du préchauffage. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour commencer le programme Cuisson automatique.
Les programmes de double cuisson automatique intègrent le préchauffage et affichent la progression du préchauffage. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour commencer le programme Cuisson automatique.
22-24 cm. Démarrez le programme, lorsque le signal sonore du préchauffage retentit, placez le plat au centre de la grille. 0,4-0,6
à gauche et un moule à l’avant à droite. ** Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l'un au-dessus de l'autre.
Placez-la dans le moule (fond et côtés). Épluchez et videz les pommes. Coupez-les en cubes d'environ 3/4 x 3/4 cm. Arrosez les pommes de jus de citron et mélangez bien. Lavez et séchez les groseilles et les raisins. Ajoutez le sucre, la cannelle, les raisins et les groseilles. Mélangez bien et saupoudrez le bas de la pâte avec des miettes de pain. Appuyez légèrement. Roulez le reste de la pâte. Coupez la pâte en petites lamelles et posez-les en travers sur la garniture. Badigeonnez la tarte uniformément avec le reste de l'œuf battu.
Recouvrez avec un couvercle et placez-la dans le four pendant 30 minutes à 35 °C pour la faire lever. Roulez la pâte sur une surface farinée en forme de rectangle, et posez-la sur le plateau ou une plaque à pizza. Répartissez la purée de tomates sur la pâte et agrémentez de jambon, champignons, olives et tomates. Étalez uniformément le fromage sur le dessus et faites cuire le tout. Cuisiner intelligemment
Ingrédients Intérieur du four • Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l’eau chaude savonneuse. • Ne nettoyez jamais manuellement le joint d'étanchéité de la porte. • Afin de ne pas endommager les surfaces émaillées, utilisez uniquement un nettoyant spécial four traditionnel. • Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.

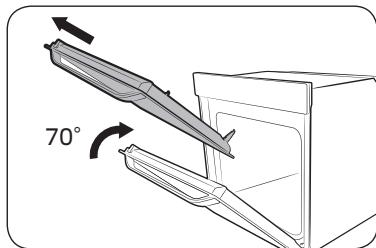

Retrait de la porte Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous. ATTENTION La porte du four est lourde. 1. Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.
Pour le nettoyage de l'extérieur du four, porte, poignée et affichage, utilisez un chiffon propre et un nettoyant doux ou de l’eau chaude savonneuse et séchez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. De la graisse et de la saleté peuvent subsister, en particulier autour de la poignée en raison de l'air chaud provenant de l'intérieur. Il est conseillé de nettoyer la poignée après chaque utilisation. Entretien
Pour ôter les impuretés incrustées, faites tremper les accessoires utilisés dans de l'eau savonneuse pendant environ 30 minutes avant de le laver. Surface émaillée catalytique (modèles applicables uniquement) Les pièces amovibles sont munies d'une surface émaillée catalytique gris foncé. Elles peuvent être salies par de l'huile et de la graisse éclaboussées par l'air circulant durant le chauffage par convection. Toutefois, ces impuretés brûlent lorsque la température du four atteint ou dépasse 200 °C. 1. Retirez tous les accessoires du four. 2. Nettoyez l'intérieur du four. 3. Sélectionnez le mode Cuisson par convection et exécutez le cycle pendant une heure.
Le collecteur d'eau ne collecte pas seule l'humidité excessive émanant de la cuisson mais il collecte également les résidus d'aliments. Videz et nettoyez régulièrement le collecteur d'eau.

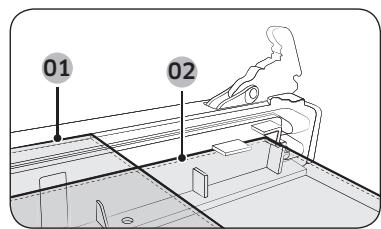

4. Une fois terminé, suivez l'étape 1 ci-dessus dans l'ordre inverse pour réinsérer le cache en verre.
• Écoutez le bruit émis par le ventilateur de refroidissement.

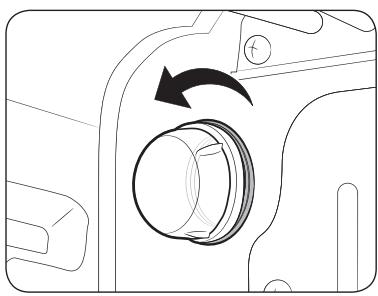

Le four ne fonctionne pas. AVERTISSEMENT • Avant de remplacer une ampoule, éteignez le four et débranchez le cordon d'alimentation. • Utilisez uniquement des ampoules de 25-40 W / 220-240 V, résistant à une chaleur de 300 °C. Vous pouvez acheter des ampoules approuvées dans votre centre de dépannage Samsung le plus proche. • Utilisez toujours un chiffon sec lorsque vous manipulez une ampoule halogène. Cela permet d'éviter que l'ampoule ne soit pas abîmée par des empreintes de doigts ou de la transpiration, ce qui réduirait sa durée de vie.
36 Français Vous pouvez la rallumer en appuyant sur le bouton d'éclairage du four.
De l'eau goutte. Il y a de la vapeur à travers une fissure dans la porte.
Le four ne chauffe pas.
Si ce problème se reproduit fréquemment, contactez un électricien.
être retournés. Si la porte est fréquemment ouverte, la température intérieure sera inférieure et cela affectera les résultats de votre cuisson.
• Si la plaque séparatrice est insérée dans le four.
Si le four ne fonctionne pas correctement, un code d'information apparaîtra à l'écran. Vérifiez le tableau ci-dessous et essayez les suggestions proposées. Code Se produit uniquement lors de la lecture/l'écriture EEPROM.
La consommation énergétique requise pour chauffer une charge normalisée dans une cavité d’un four chauffé électriquement lors d’un cycle en mode conventionnel par cavité (énergie électrique finale) (CE cavité électrique) La consommation énergétique requise pour chauffer une charge normalisée dans une cavité d’un four chauffé électriquement lors d’un cycle en mode accéléré soufflant par cavité (énergie électrique finale) (CE cavité électrique) Nombre de cavités Source de chaleur par cavité (électricité ou gaz) Volume par cavité (V) Type de four Masse de l’appareil (M)
Supérieur Conseils pour économiser de l'énergie
• Si le temps de cuisson est supérieur à 30 minutes, vous pouvez éteindre le four 5-10 minutes avant la fin du temps de cuisson pour économiser de l'énergie. La chaleur résiduelle terminera le processus de cuisson. • Lorsque c'est possible, faites cuire plusieurs aliments à la fois.
