Type de produit	Lave-vaisselle encastrable
Modèle	HBC 3C41 W
Marque	HOTPOINT
Couleur	Blanc
Nombre de programmes	9 programmes
Programmes disponibles	Éco 50°, Auto Intensif 65°, Auto Mixte 55°, Auto Lavage Rapide 50°, Rapide 30’, Bonne nuit 50°, Anti-Bactérien 65°, Trempage, Auto-Nettoyant 65°
Options	Zone Wash 3D, Verrouillage, Short Time, Pastille, Différé, Drainer, ActiveDry
Capacité	12 couverts (estimation)
Consommation d'eau (programme Éco)	9,5 L
Consommation d'énergie (programme Éco)	0,75 kWh
Durée du programme Éco	3h10 min
Type de séchage	ActiveDry (convection avec ouverture automatique de porte)
Adoucisseur d'eau	Oui, réglable selon dureté
Distributeur de sel	Réservoir de sel intégré
Distributeur de liquide de rinçage	Réglable (niveaux 1-5)
Distributeur de détergent	Avec compartiment pour pastilles
Paniers	Panier supérieur réglable en hauteur, panier inférieur avec supports rabattables, panier à couverts
Bras d'aspersion	Supérieur et inférieur, nettoyables
Système de filtration	Ensemble filtre amovible (3 pièces)
Alimentation électrique	220-240 V, 50 Hz
Raccordement à l'eau	Eau froide
Fonction de sécurité	Verrouillage des commandes, système anti-fuite (estimation)
Entretien et nettoyage	Nettoyage régulier des filtres, bras d'aspersion, et joint de porte
Réparabilité	Pièces détachées disponibles via service après-vente agréé (7-10 ans)

FOIRE AUX QUESTIONS - HBC 3C41 W HOTPOINT

Que faire si le voyant de sel reste allumé après remplissage ?

Le voyant peut rester allumé quelques cycles. Remplissez le réservoir de sel spécial lave-vaisselle et vérifiez le réglage de la dureté de l'eau. Après le remplissage, un cycle de lavage doit être lancé immédiatement pour éviter la corrosion.

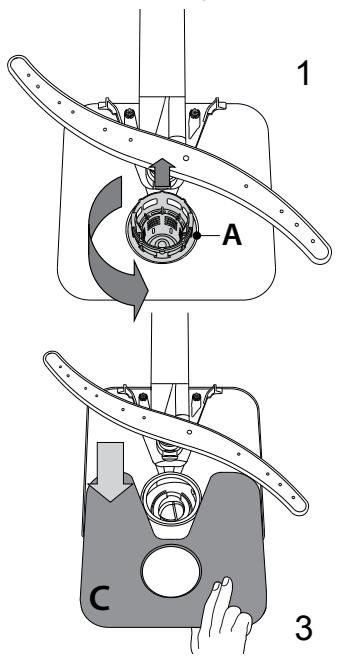

Comment nettoyer les filtres de mon lave-vaisselle ?

Tournez le filtre cylindrique A dans le sens antihoraire, retirez-le ainsi que le panier B et la plaque C. Nettoyez-les sous l'eau courante avec une brosse non métallique. Assurez-vous de bien remonter l'ensemble avant de réutiliser l'appareil.

Pourquoi ma vaisselle n'est-elle pas propre ?

Causes possibles : vaisselle mal placée (bloquant les bras d'aspersion), cycle trop léger, filtre obstrué, manque de sel ou de liquide de rinçage, ou détergent mal dosé. Vérifiez chaque point et lancez un programme adapté, par exemple Auto Intensif.

Comment régler la dureté de l'eau ?

Allumez l'appareil, éteignez-le, puis maintenez Démarrer/Pause 5 secondes jusqu'au bip. Rallumez : le niveau clignote. Appuyez sur P pour sélectionner le niveau (1 à 5) correspondant à votre dureté (consultez le tableau). Éteignez pour valider.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est bien fermée (clic), que l'appareil est branché, que le robinet d'eau est ouvert et qu'il n'y a pas de panne de courant. Appuyez sur Démarrer/Pause pour reprendre le cycle après une coupure.

Comment activer ou désactiver le système ActiveDry ?

Pour désactiver : éteignez l'appareil, maintenez le bouton P enfoncé 5 secondes, un bip retentit, rallumez : l'écran affiche 'oOF'. Pour activer : répétez l'opération, l'écran affiche 'oOn'.

Comment utiliser l'option Zone Wash 3D ?

Sélectionnez un programme compatible (Auto Intensif ou Auto Mixte), puis appuyez plusieurs fois sur la touche Zone Wash 3D pour choisir panier inférieur (icône bas), panier supérieur (icône haut) ou tous les paniers (option éteinte). Chargez la vaisselle en conséquence.

Quels types de vaisselle ne doivent pas être lavés au lave-vaisselle ?

Évitez la vaisselle en bois, les verres délicats ou décoratifs, les objets en cuivre/étain, les plastiques non résistants à la chaleur, et ceux tachés de cendre, cire ou encre. Les garnitures en argent peuvent ternir.

Comment réduire la consommation d'énergie de mon lave-vaisselle ?

Utilisez le programme Éco, chargez complètement l'appareil, évitez le prérinçage manuel, et activez les options d'économie comme Short Time si approprié. Un entretien régulier (filtres propres) améliore aussi l'efficacité.

Que faire en cas de code d'erreur F6 ou F9 ?

F6 indique un problème d'alimentation en eau : vérifiez le robinet, le tuyau d'arrivée et le tamis. F9/F12 est une panne générale : éteignez l'appareil, attendez une minute, rallumez et relancez le programme. Si l'erreur persiste, contactez le service après-vente.

MODE D'EMPLOI HBC 3C41 W HOTPOINT

La fonctionnalité ActiveDry pourrait être désactivée de la manière suivante:

ARISTON. Afin de recevoir une assistance plus complète, merci d'enregistrer votre appareil sur on:

Vous pouvez télécharger les Consignes de sécurité et le Manuel de l'utilisateur, en visitant notre site Internet docs.hotpoint.eu et en suivant les instructions figurant au verso du présent fascicule.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

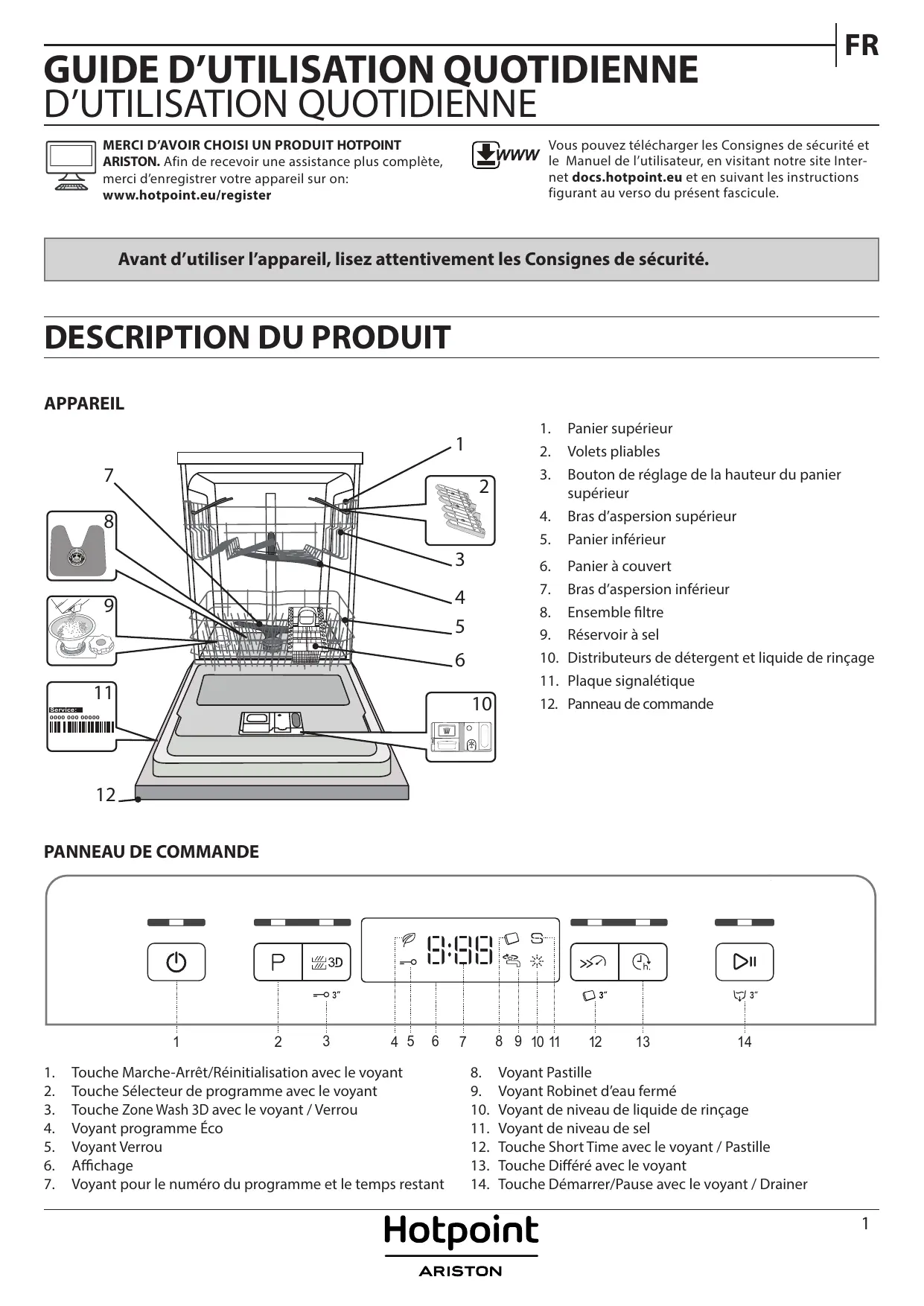

Description du produit

APPAREIL

1. Panier supérieur
2. Volets pliables
3. Bouton de réglage de la hauteur du panier supérieur
4. Bras d'aspersion supérieur
5. Panier inférieur
6. Panier à couvert
7. Bras d'aspersion inférieur
8. Ensemble filtre
9. Réservoir à sel
10. Distributeurs de détergent et liquide de rinçage
11. Plaque signalétique
12. Panneau de commande

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Touche Sélecteur de programme avec le voyant
3. Touche Zone Wash 3D avec le voyant / Verrou
4. Voyant programme Éco
5. Voyant Verrou
6. Affichage
7. Voyant pour le nombre du programme et le temps restant
8. Voyant Pastille
9. Voyant Robinet d'eau fermé
10. Voyant de niveau de liquide de rinçage
11. Voyant de niveau de sel
12. Touche Short Time avec le voyant / Pastille
13. Touche Différé avec le voyant
14. Touche Démarrer/Pause avec le voyant / Drainer

Conseils au SUJET de la première utilisation

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments élastiques qui retiennent le panier supérieur.

Reemplir le réservoir de SEL

L'utilisation de sel empêche la formation de calcaire sur la vaisselle et sur les composantes fonctionnelles de l'appareil. Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÊTRE VIDE. - Il est important de régler la durée de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaiselle (voir DESCRIPTION DU PRODUIT) et il doit être rempli quand le voyant NIVEAU DE SEL S est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : Remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg) ; il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajustement de Sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

Régler la DURETE de l'eau

Pour que l'installation d'adoucissement d'eau fonctionne parfaitement bien, il faut régler la durée d'eau conformément à la durée d'eau dont on dispose à la maison. Vous pouvez obtenir des informations nécessaires auprès de l'utilité publique qui assure la fourniture d'eau.

L'usine règle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT. Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Appuyer sur la touche DÉMARRER/PAUSE pendant 5 secondes, jusqu'à l'apparition du signal sonore.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÊT.
• Le numéro de la sélection actuelle et le voyant de niveau de sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de durée désiéré (voir TABLEAU DE DURETE DE L'EAU).

Tableau de dureté de l'eau
Level		°dH Degrés allemand	°fH Degrés français	°Clark Degrés angeçais
1	Très douce	0 - 6	0 - 10	0 - 7
2	Moyenne	7 - 11	11 - 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÊT. Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaisse.

Utilisez seulement le sel spécialement conçu pour les lave-vaisselles. Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint. Si le contenant de sel n'est pas rempli, l'adoucisseur et l'élément chauffant peuvent être endommagés à cause de l'accumulation de calcaire.

L'utilisation de sel est recommandée avec n'importe quel type de lessive pour lave-vaiselle.

Remplir le distributeur de liquide de rinçage

Le liquide de rinçage permet à la vaisselle de secher plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rincege jusqu'à la marque de référence (110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer ; un clic se fait entendre. Ne JAMAIS verser le liquide de rincege directement dans la cuve.

Ajuster le DOSAGE du liquide de rincage

Si vous n'êtes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumez le lave-vaisselle en utilisant la touche MARCHE/ARRÊT. Éteignez-le en utilisant la touche MARCHE/ARRÊT.
• Appuyez sur la touche DÉMARRER/PAUSE à trois reprises - vous entendrez un bip.
• Allumez-le en utilisant la touche MARCHE/ARRÊT.
• Le numéro du niveau de sélection actuelle et le voyant du niveau de liquide de rinceage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rincege qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÊT. Le réglage est terminé ! Si le niveau de liquide de rincege est à 1 (ECO), il n'y aura pas de liquide de rincege distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rincege. Un maximum de 5 niveaux peuvent être réglés selon le modèle du lave-vaisselle. Les réglages d'usine sont spécifiques au modèle, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent à votre machine.
• Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (2-3).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (4-5).

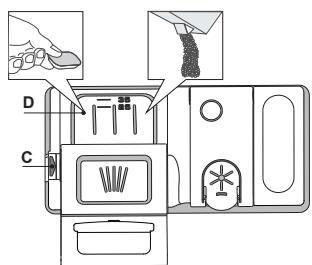

Reemplir le distributeur de detergent

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le trempage directement dans la cuve.

1. Lorsque vous mesurez la lessive, consultez les informations mentionnées précédemment pour ajouter la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la lessive.
2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre. 3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à atteindre les valeurs résultats de lavage et séchage.

L'utilisation d'un détergent non conçu pour les lave-vaisselles peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme		Séchage	ActiveDry	Options disponibles (*)	Durée du programme de lavage (h:min)***	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1. Éco	ECO 50°	✓	✓	h.	3:10	9,5	0,75
2. Auto Intensif	A 65°	✓	✓	3D h.	2:00 - 3:10	14,0 - 17,0	1,50 - 1,85
3. Auto Mixte	A 55°	✓	✓	3D h.	1:30 - 2:30	14,5 - 16,0	1,15 - 1,30
4. Auto Lavage Rapide	A 50°	-	-	h.	0:55 - 1:20	13,0 - 14,5	1,15 - 1,25
5. Rapide 30'	50°	-	-	3D h.	0:30	9,0	0,50
6. Bonne nuit	A 50°	✓	✓	h.	3:30	15,0	1,15
7. Anti-Bactérien	A 65°	✓	-	h.	1:40	10,0	1,30
8. Trempage	-	-	-	3D h.	0:12	4,5	0,01
9. Auto-Nettoyant	A 65°	-	-	h.	0:50	8,0	0,85

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail]. Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes. ) Les options ne peuvent pas toutes être utilisées en même temps. *) Les valeurs indiquées pour des programmes différents du programme Éco sont fournies à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Description des programmes

Consignes pour la sélection du cycle de lavage.

1 Éco

Le programme Eco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européenne en matière d'eco-conception.

2 AUTO Intensif

Programme automatique pour la vaisselle et les casseroles très sales (ne pas utiliser pour la vaisselle délicate).

3 AUTO MIXTE

Programme automatique pour la vaisselle et les casseroles sales.

4 AUTO LAVAGE RAPIDE

Programme automatique pour peu de vaisselle normalement sale. Assure un nettoyage impeccable en très peu de temps.

5 RAPIDE

Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.

6 Bonnenuit

Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.

7 Anti-bactérien

Vaisselle sale ou très sale, avec lavage antibactérien supplémentaire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.

8 Trempage

Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus tard. N'utilisez pas de détergent avec ce programme.

9 Auto-nettoyant

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifiques conçus pour l'entretien du lave-vaisselle.

Remarques:

Il convient de noter que le cycle Rapide est destiné uniquement à la vaisselle légèrement sale.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme sélectionné voir TABLEAU DES PROGRAMMES, le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

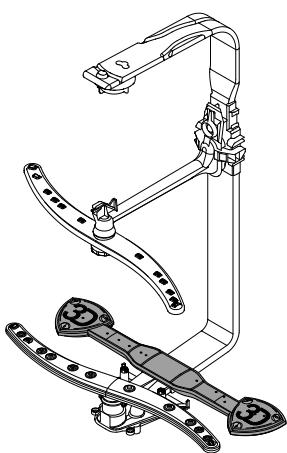

3D ZONE WASH 3D

Travaux en option avec un rack à la fois. En particulier, nous recommandons de l'utiliser avec le cycle Mixte et Intensif - grâce aux jets d'eau 3D supplémentaires placés sur le fond de la cavité, l'option ZONE WASH 3D permet d'économiser de l'énergie ou d'augmenter les performances de lavage du lave-vaisselle :

• ZONE WASH 3D + CYCLE MIXTE: permet de réduire la consommation d'énergie jusqu'à 40%.
• ZONE WASH 3D + CYCLE INTENSIF : augmente les performances de lavage jusqu'à 40%. Idéal pour les charges mélangées très sales, par exemple les casseroles et les poêles, la vaisselle avec des saletés incrustées ou difficiles à nettoyer (fromage ou légumes brûlés, couvert sale).

Comment activer l'option : Sélectionner un cycle compatible

1. Sélectionner un cycle compatible
2. Par défaut, l'appareil lave la vaisselle sur tous les paniers. Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche :

s'affiche à l'écran (panier inférieur seulement) s'affiche à l'écran (panier supérieur seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Si le panier supérieur est enlevé, appliquez le détergent directement dans la cuve au lieu du distributeur de détergent.

VERROU

En appuyant pendant au moins 3 secondes sur la touche ZONE WASH 3D, la fonction VERROUILAGE s'active. La fonction VERROUILAGE désactive le panneau de commande à l'exception de la touche MARCHE/ARRÉT. Appuyez à nouveau sur la touche pour désactiver le VERROUILAGE.

Robinet d'eau fermé - alarme

Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche SHORT TIME et le voyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'option.

Ce réglage vous permet d'optimiser le rendement du programme selon le type de détergent utilisé.

Appuyez sur la touche SHORT TIME pendant 3 secondes (et le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

Différé

Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures.

1. Sélectionnez un programme et les options souhaitées. Appuyez sur la touche DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régulable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé.
2. Appuyez sur la touche Démarrer/Pause : la minuterie commence le compte à rebours ;
3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement.

Si, pendant le compte à rebours, vous appuyez sur la touche DEMARRER/PAUSE de nouveau, l'option DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement.

La fonction DIFFÉRÉ ne peut pas être régée une fois le programme en cours.

Pour arrêter ou annuler le cycle en cours, vous pouvez utiliser la fonction Drainer.

Si vous appuyez un long moment sur la touche DEMARRER/ PAUSE la fonction DRAINDER s'active. Le programme en cours s'arrête et l'eau dans le lave-vaisselle est vidangée.

ActiveDry est un système de séchage à convection qui ouvre automatiquement la porte pendant la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sûre pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option SHORT TIME sera activée. La porte s'ouvre à la température qui est sûre pour les meubles de votre cuisine. À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifique conçue est ajoutée avec le lave-vaiselle (en fonction du type de modèle - il peut être nécessaire de l'acheter). Pour voir comment monter la feuille de protection, consulter le (GUIDE D'INSTALLATION).

La fonctionnalité ActiveDry pourrait être désactivée par l'utilisateur comme suit:

• Pour DÉSACTIVER le émet un bip court. Allumer la machine, l'écran affiche „oOF".
• Pour ACTIVER : allumer, puis éteindre la machine. Maintenir le bouton P enfoncé pendant 5 s, au bout desquelles le lave-vaisseau émet un bip court. Allumer la machine, l'écran affiche „oOn".

DANK U WEL VOOR UW AANKOOP VAN EEN HOTPOINT ARISTON PRODUCT.

Chargez la vaisselle délicate et légère : verres, tasses, soucoupes, saladiers bas.

Exemple de chargement du panier supérieur

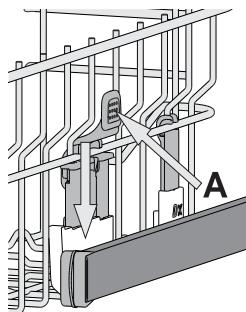

Ajuster la hauteur du PANIER supérieur

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur, et la position basse pour profiter au maximum des supports rabattables et créant plus d'espace vers le haut et éviter les chocs avec les articles sur le panier inférieur.

Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côtés jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé.

Ne JAMAIS soulever ou abaisser un seul côté du panier.

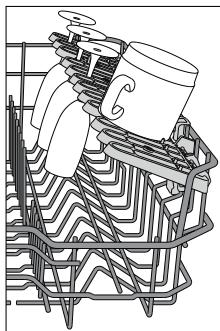

VOLETS Pliables avec positions ajustables

Les volets pliables latéraux peuvent être pliés ou dépliés afin d'optimiser la disposition de la vaisselle à l'intérieur du rack. Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante. Selon le modèle :

• pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les libérer des griffes et de les tirer ve
• pour replier les volets, il est nécessaire de les tourner et de les faire coul

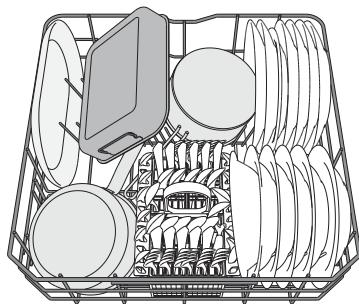

PANIER inférieur

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n’entravent le fonctionnement des bras d’aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.

Exemple de chargement du panier inférieur

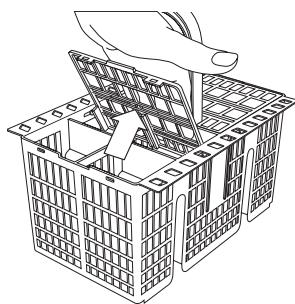

Panierà couvert

Le panier comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couvert doit uniquement être placé à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas, ou placés à l'horizontale dans le compartiment rabattable sur le panier supérieur.

ZONE WASH 3D

Zone Wash 3D utilise des jets d'eau supplémentaires situés à la fois : dans la partie supérieure et inférieure du lave-vaisselle (marqués de couleur orange) pour laver plus intensivement des éléments très sales en augmentant la couverture d'eau sur les assiettes. Exemple : charger les pots et casseroles orientés vers la partie inférieure des composants de Zone Wash 3D et activer l'option 3D Zone Wash sur le panneau.

1. Vérifier le branchement de l'eau

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. Allumer le lave-vaisselle

Appuyez sur la touche MARCHE/ARRÊT.

3. Charger les paniers

(Voir CHARGEMENT DES PANIERS).

5. Choisir le programme et personnaliser le CYCLE

Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur la touche DÉMARRER/PAUSE. Vous entendez un bip lorsque le programme démarre.

7. Fin du CYCLE de LAVAGE

La fin du cycle est indiquée par les bips et l'affichage indique END. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRET.

Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle. Déchargez les paniers en commençant par le premier inférieur.

L'appareil s'éteint automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec de l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

Modifier un programme en COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer si c'est fait au début du cycle : appuyez sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées ; démarrez le cycle en appuyant sur la touche DÉMARRER/PAUSE.

Ajouter de la vaisselle

Sans éteindre l'appareil, ouvrez la porte (attention à la vapeur CHAude!) et placez la vaisselle à l'intérieur du lave-vaisselle. Fermez la porte et appuyez sur la touche DEMARRER/PAUSE, le cycle démarrera au point où il a été interrompu.

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrompt. Une fois la porte refermée ou le courant électrique restauré, pour redémarrer le cycle à partir du point où il a été interrompu, appuyez sur la touche DÉMARRER/PAUSE.

Pour désactiver le MODE DEMO, les actions suivantes doivent être réalisées dans l'ordre, sans interruptions. Allumez la machine puis réteignez-la. Appuyez sur le bouton DIFFÉRÉ jusqu'à ce que le signal sonore retentisse. Rallumez la machine. Le témoin "dOF" clignote puis s'éteint.

Conseils

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu’elle tienne bien en place et ne risque pas de tomber ; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes côte à côte pour permettre à l’eau d’atteindre toutes les surfaces et couler librement.

Avertissement : les couvercles, poignées, plaques et poêles à frire n’empêchent pas les bras d’aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d’eau sont plus forts dans cette section et permettent un meilleur rendement lors du lavage. Après avoir chargé l’appareil, assurez-vous que les bras d’aspersion peuvent bouger librement.

Vaisselle qui NE convient PAS

Vaisselle ouverte en bois. - Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. - Les pièces en matériel synthétique qui ne supportent pas les hautes températures. La vaisselle en cuivre ou en étain. - La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre. Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi doivent être plusieurs cycles de lavage.

VERRES et vaisselle endommagés

• Seulement utiliser des verres ou de la porcelaine qui sont lavables au lave-vaiselle conformément aux recommandations du fabricant. Utilisez un détergent doux, ajusté pour la vaisselle.
• Retirez les verres et les couverts du lave-vaiselle aussitôt que le cycle de lavage est terminé

Astuces sur l'économie d'énergie

• Lorsque le lava-vaiselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisselle dans un lava-vaiselle consomme habituellement MOINS D'ENERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaisselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaisselle est totalement chargé. Le chargement du lave-vaisselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à économiser de l'énergie et de l'eau. Vous trouverez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS. En cas de chargement partiel, il est recommandé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash/ Multi Zone), en remplissant équivalent les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps), et augmenter le niveau de bruit, en réduisant les performances de nettoyage et de séchage.
• Un préincage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

Pour éviter les odeurs et les dépôts qui pourraient s'accumuler dans le lave-vaisselle, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancez le programme sans vaisselle pour nettoyer l'appareil.

Nettoyer l'ensemble filtre

Nettoyez régulièrement l'ensemble filtre pour éviter qu'il ne se bouse et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des objets étrangers à l'intérieur du système de filtration ou des bras de pulvérisation peut provoquer un dysfonctionnement de l'unité, provoquant une perte de performances, un fonctionnement bruyant ou une utilisation supérieure des ressources.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilise pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtre et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une brosse non-métallique et en suivant les instructions ci-dessous:

1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2).
3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspectez la cavité et enlevez les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noire) (Fig 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtré et remettez-le en place correctement ; c'est très important pour que le lave-vaisselle garde son efficacité.

Nettoyer le TUYAU d'arrivée d'eau

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés depuis longtemps, laissez l'eau couler pour vous assurer qu'il n'y a pas d'impureté ou de saleté avant de les brancher. Si vous n'effectuez pas cette opération, l'arrivée d'eau pourrait se boucher et endommager le lave-vaisselle.

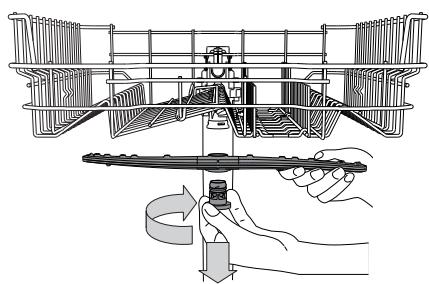

Nettoyer les BRAS d'aspersion

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trous utilisés pour asperger de l'eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replaced de façon que le côté avec le plus grand nombre de trous est place vers le haut.

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

Systeme adoucisseur d'eau

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et contribue également à une meilleure performance de nettoyage.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 Cycles ECO avec un niveau de dureté de l'eau réglé à 3.

Le processus de régénération débute lors du rinçage final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme : 3,5 L d'eau ;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

Dépannage

Si votre lave-vaiselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livre de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
L'indicateur de sel est allumé	Le réserve de sel est vide. (Après le remplissage, il est possible que levoyant du niveau de sel régéranger ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserve de sel régéranger (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Le voyant de liquide de rincege est allumé	Le distributeur de liquide de rincege est vide.(Après le remplissage, il est possible que levoyant du niveau de liquide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur de liquide de rincege (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaisselle ou les commandes ne fonctionnent pas.	L'apparil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Pour des raisons de sécurité, le lave-vaisselle ne redémarrera pas automatiquement lors du retour de l'alimentation électrique. Appuyez sur le bouton DÉMARRER/Pause pour reprendre le cycle.
	La porte du lave-vaisselle n'est pas fermée.Broche ActiveDry non entrée	Poussez vigoureusement la porte pour entendre le « clic ».
	Le cycle est intercompu par une ouverture de la porte supérieure à 4 secondes.	Fermez la porte et appuyez sur la touche Démarrer/Pause.
	Les commandes ne fonctionnent pas. L'afficheur indique : F9 ou F12 et les voyageurs Marche/Arrêt et Démarrer/Pause clignotent rapi-dement.	Éteindre l'apparil en appuyant sur la touche MARCHE/ARRÊT, rallumez-le environ une minute après, et reliancez le programme. Si le problème persisté, débranchez l'apparil pendant 1 minute, puis rebranchez-le
Le lave-vaisselle fait beaucoup de bruit.L'afficheur indique: F3 et les voyageurs Marche/Arrêt et Démarrer/Pause clignotent rapi-dement.	Le cycle de lavage n'est pas encore terminé.	Attendre que le cycle se terminé.
	Le tuyau de vidange est plié.	Assurez-vous que le tuyau de vidange n'est pas pié (voir CONSIGNES D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
	Le filtre est bouché par des résidus de nourriture	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTRÉ).
Le lave-vaisselle fait beaucoup de bruit.	La vaisselle s'entrechoque.	Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaisselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliance que le lave-vaisselle en appuyant sur la touche DRA-INER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme sans détergent.
La vaisselle n'est pas propre.	La vaisselle n'est pas bien place.	Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne bougent pas librement, ils sont génés par la vaisselle.	Replacez la vaisselle (voir CHARGEMENT DES PANIERS).
	Le cycle de lavage est trop délicat.	Séléctionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaisselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du compartment de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel.	Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaisselle.L'afficheur indique: et et F6 et les voyageurs Marche/arrêt et Démarrer/Pause clignotent rapi-dement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'acciviée est pié.	Assurez-vous que le tuyau d'entrée n'est pas pié (voir INSTALLATION) reprogrammez le lave-vaisselle et relancez-le.
	Le tamis dans le tuyau d'acciviée d'eau est obs-trué; il est nécessaire de le nettoyer.	Après avoir complété la verification et le nettoyage, éteignez et rallumez le lave-vaisselle et redémarrrez le programme.
Le lave-vaisselle termi-ne le cycle prématuré-Marche/arrêt et Démarrer/Pause clignotent rapi-dement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation dom-stique.	Vérifiez si l'extrémité du tuyau de vidange est placée à la hauteur correcte (voir INSTALLATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air ni nécessaire.
	De l'air est présente dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes liassant entre de l'air.

Vous trouvez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits:

• En utilisant le code QR et en visitant notre site web docs.hotpoint.eu
• En visitant notre site web parts-selfservice.whirlpool.com
• Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l'étiquette énergétique. L'étiquette comprend l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.

400011670721

03/2023jk-XeroxFabriano
