MANUAL DE USUARIO HBC 3C41 W HOTPOINT
Puede descargar las Instrucciones de seguridad y el Manual de usuario, visitando nuestro sitio web docs.hotpoint.eu y siguiendo las instrucciones de la parte trasera de este folleto.
Antes de usar el electrodoméstico, lea atentamente las Instrucciones de seguridad.

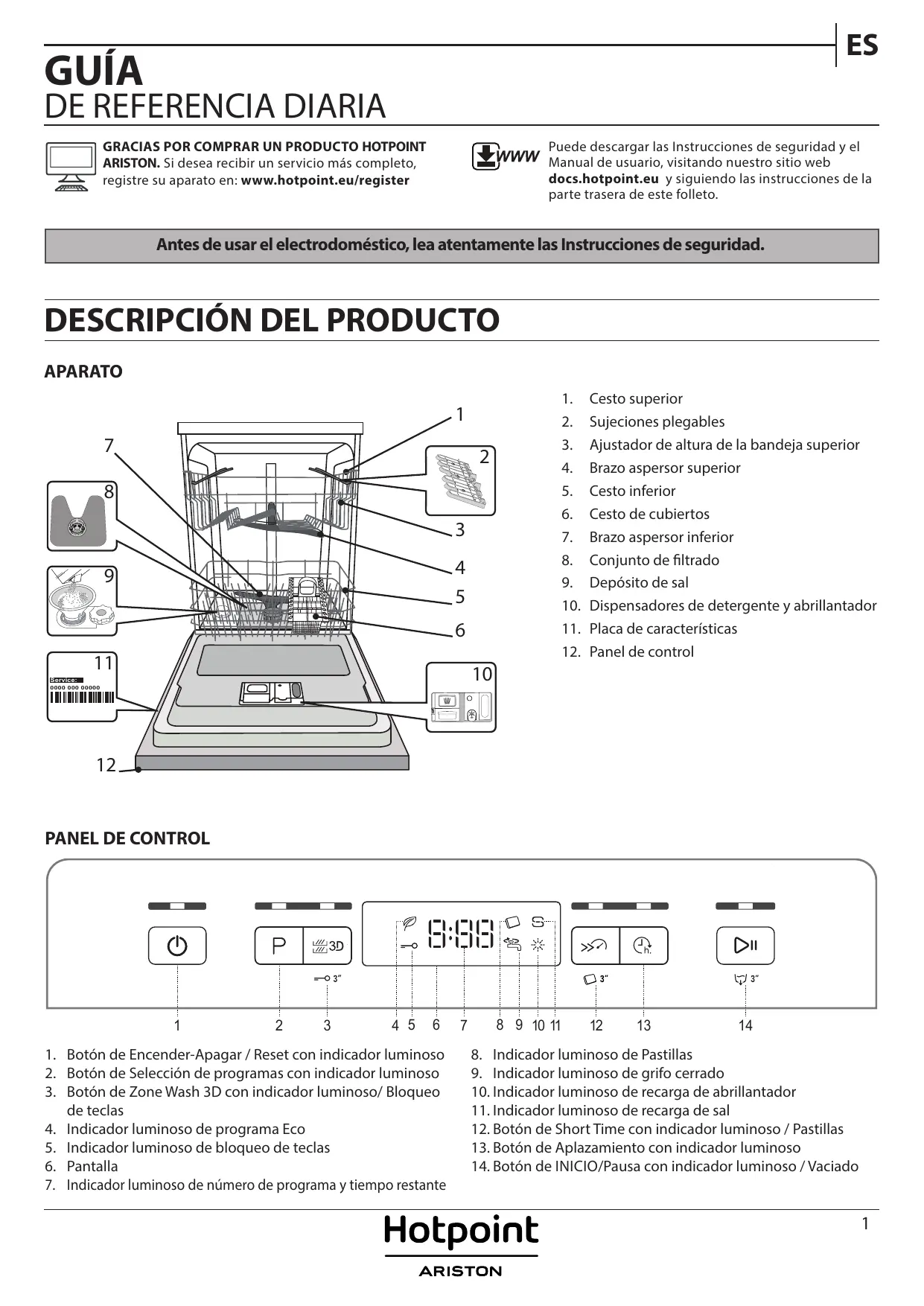

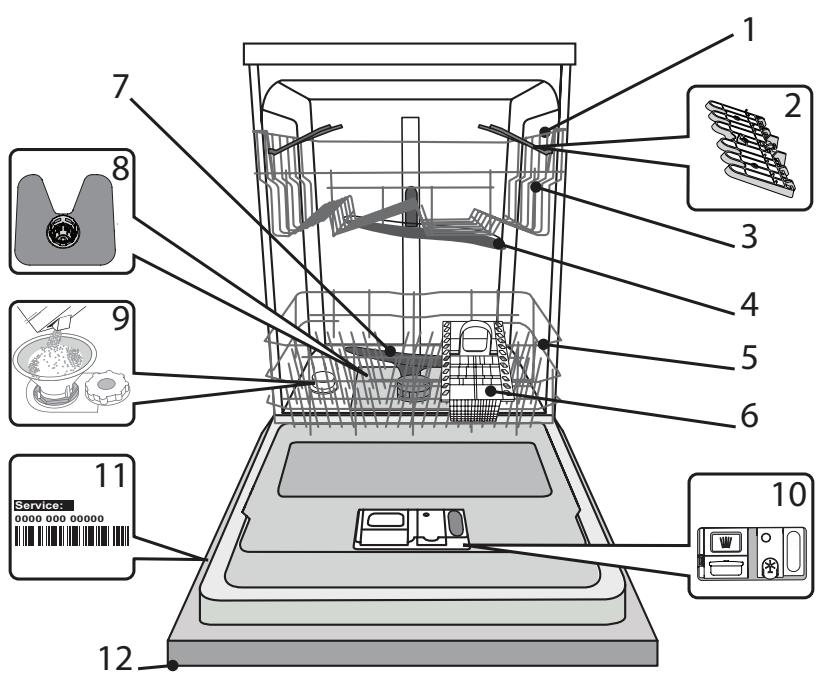

DESCRIPCIÓN DEL PRODUCTO
APARATO
- Cesto superior
- Sujeciones plegables
- Ajustador de altura de la bandeja superior
- Brazo aspersor superior
- Cesto inferior
- Cesto de cubiertos
- Brazo aspersor inferior
- Conjunto de filtrado
- Depósito de sal
- Dispensadores de detergente y abrillantador
- Placa de características
- Panel de control

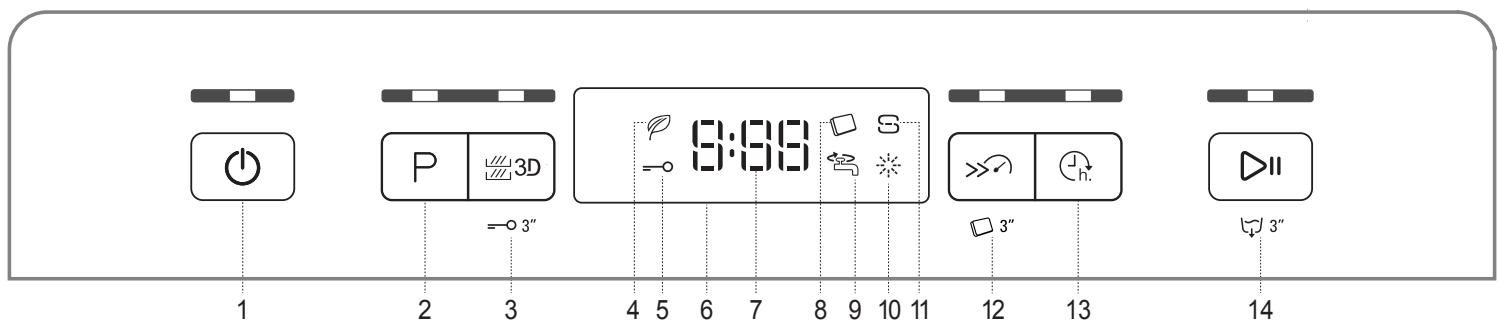

PANEL DE CONTROL
- Botón de Encender-Apagar / Reset con indicador luminoso
- Botón de Selección de programas con indicador luminoso
- Botón de Zone Wash 3D con indicador luminoso / Bloqueo de teclas
- Indicador luminoso de programa Eco
- Indicador luminoso de bloqueo de teclas
- Pantalla
- Indicador luminoso de número de programa y tiempo restante
- Indicador luminoso de Pastillas
- Indicador luminoso de grifo cerrado
- Indicador luminoso de recarga de abrillantador
- Indicador luminoso de recarga de sal
- Botón de Short Time con indicador luminoso / Pastillas
- Botón de Aplazamiento con indicador luminoso
- Botón de INICIO/Pausa con indicador luminoso / Vaciado
PRIMER USO
SAL, ABRILLANTADOR Y DETERGENTE
CONSEJO RESPECTO AL PRIMER USO
Después de la instalación, retire los topes de las bandejas y los elementos de retención elásticos de la bandeja superior.
LLENADO DEL DEPÓSITO DE SAL
El uso de sal evita la formación de INCRUSTACIONES DE CAL en la vajilla y en los componentes internos de la máquina. - Es obligatorio que EL DEPÓSITO DE SAL NO ESTÉ NUNCA VACÍO. - Es importante ajustar la dureza del agua.
El depósito de sal se ubica en la parte inferior del lavavajillas (consulte DESCRIPCIÓN DEL PRODUCTO) y se debe rellenar cuando el indicador de RECARGA DE SAL del panel de control se encienda.
- Retire la bandeja inferior y desenrosque el tapón del depósito (en sentido antihorario).
- Pasos a seguir solo la primera vez: llene el depósito de sal con agua.
- Coloque el embudo (véase la figura) y llene el depósito de sal hasta el borde (aproximadamente 1 kg); puede derramarse un poco de agua.
- Retire el embudo y limpie cualquier residuo de sal del orificio.
Asegúrese de que el tapón está bien cerrado, de modo que el detergente no pueda entrar en el depósito durante el programa de lavado (esto podría estropear irremediablemente el ablandador del agua).
Siempre que necesite añadir sal, es obligatorio completar el procedimiento antes del inicio del ciclo de lavado para evitar la corrosión.
CONFIGURACIÓN DE LA DUREZA DEL AGUA
Para que el ablandador del agua funcione a la perfección, es esencial que la configuración de la dureza del agua se base en la dureza real del agua de su casa. Su suministro de agua local le puede proporcionar esta información.
La fábrica ajusta el valor predeterminado de dureza del agua.
- Encienda el aparato pulsando el botón Encendido/Apagado.
- Apague el aparato pulsando el botón Encendido/Apagado.
- Mantenga pulsado el botón INICIO/Pausa durante 5 segundos hasta que oiga una señal acústica.
- Encienda el aparato pulsando el botón Encendido/Apagado.
- Tanto el número del nivel de la selección actual como el indicador luminoso de la sal parpadean.
- Pulse el botón P para seleccionar el nivel de dureza deseado (consulte la TABLA DE DUREZA DEL AGUA).
| Tabla de dureza del agua |
| Nivel | °dH
Niveles
Alemanes | °fH
Niveles
Franceses | °Clark
Niveles
Ingleses |
| 1 | Blanda | 0 - 6 | 0 - 10 | 0 - 7 |
| 2 | Media | 7 - 11 | 11 - 20 | 8 - 14 |
| 3 | Normal | 12 - 16 | 21 - 29 | 15 - 20 |
| 4 | Dura | 17 - 34 | 30 - 60 | 21 - 42 |
| 5 | Muy dura | 35 - 50 | 61 - 90 | 43 - 62 |
- Apague el aparato pulsando el botón Encendido/Apagado.
Configuración finalizada.
Cuando haya completado este procedimiento, ejecute un programa sin carga.
Utilice solamente sal fabricada especialmente para lavavajillas.
Cuando haya echado la sal debajo del depósito, el indicador luminoso de RECARGA DE SAL se apagará.
Si el depósito de sal no se llena, el ablandador del agua y la resistencia puedan sufrir daños como resultado de la acumulación de incrustaciones de cal.
Se recomienda utilizar sal con cualquier tipo de detergente para lavavajillas.

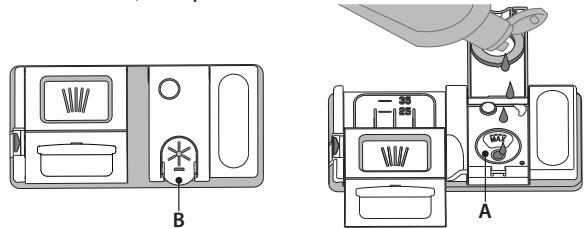

LLENADO DEL DISPENSADOR DEL ABRILLANTADOR
El abrillantador facilita el SECADO de la vajilla. El dispensador de abrillantador A se debe rellenar cuando el indicador luminoso ABRILLANTADOR del panel de control se encienda.
- Abra el dispensador B pulsando y subiendo la lengüeta de la cubierta.
- Introduzca el abrillantador con cuidado como máximo hasta la última hora (110 ml) de referencia del depósito, evitando que se derrame. Si se derrama, limpie el derrame inmediatamente con un paño seco.
- Pulse la cubierta hacia abajo hasta que oiga un «click» para cerrarla.
NUNCA eche el abrillantador directamente en la cuba.
AJUSTE DE LA DOSIS DE ABRILLANTADOR
Si los resultados del secado no le satisfacen totalmente, puede ajustar la calidad del abrillantador realizada.
- Encienda el lavavajillas con el botón Encendido/Apagado.
- Apáguelo con el botón Encendido/Apagado.
- Pulse el botón INICIO/Pausa tres veces, se oirá una señal acústica.
- Enciéndalo con el botón Encendido/Apagado.
- Tanto el número del nivel de la selección actual como el indicador luminoso del abrillantador parpadean.
- Pulse el botón P para seleccionar el nivel del abrillantador y la cantidad que se va a suministrar.
- Apáguelo con el botón Encendido/Apagado.
Configuración finalizada.
Si se selecciona el nivel de abrillantador 1 (ECO), no se suministrará abrillantador. El indicador luminoso de ABRILLANTADOR BAJO no se encenderá si el abrillantador se termina.
Se pueden configurar 5 niveles como máximo según el modelo de lavavajillas. Los ajustes de fábrica son específicos para el modelo, siga las instrucciones anteriores para comprobar esto en su máquina.
- Si ve manchas azuladas en la vajilla, seleccione un número bajo (2-3).
- Si hay gotas de agua o incrustaciones de cal en la vajilla, seleccione un número alto (4-5).

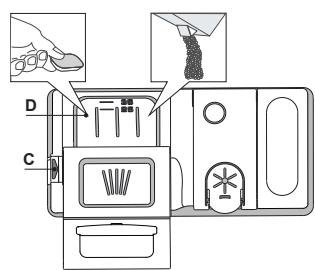

RELLENAR EL DISPENSADOR DE DETERGENTE
Para abrir el dispensador de detergente, utilice el mecanismo de apertura C. Introduzca el detergente solo en el dispensador D seco. Eche la cantidad de detergente para el prelavado directamente dentro de la cuba.
- Cuando dosifique el detergente, consulte la información mencionada anteriormente para añadir la cantidad correcta. Dentro del dispensador D hay indicaciones para ayudarle a dosificar el detergente.
- Retire los restos de detergente de los bordes del dispensador y cierre la tapa hasta oír un clic.
- Cierre la cubierta del dispensador de detergente tirando de esta hacia arriba hasta que el mecanismo de cierre quede fijado en su sitio.
El dispensador de detergente se abre automáticamente en el momento adecuado según el programa. Si se utilizan detergentes todo en uno, recomendamos usar el botón de PASTILLAS, ya que ajusta el programa de tal modo que siempre se consigan los mejores resultados de lavado y secado.
El uso de detergente no diseñado para lavavajillas puede provocar fallos de funcionamiento o daños en el aparato.
TABLA DE PROGRAMAS
| Program | Fase de secado | ActiveDry | Opções disponibles*) | Duración del programa de lavado (h:min)** | Consumo de agua (litros/ciclo) | Consumo de energia (kWh/ciclo) |
| 1. Eco | ECO 50° | ✓ | ✓ | h. | 3:10 | 9.5 | 0.75 |
| 2. Auto Intensivo | A 65° | ✓ | ✓ | 3D h. | 2:00 - 3:10 | 14.0 - 17.0 | 1.50 - 1.85 |
| 3. Auto Mixta | A 55° | ✓ | ✓ | 3D h. | 1:30 - 2:30 | 14.5 - 16.0 | 1.15 - 1.30 |
| 4. Auto Lavado Rápido | A 50° | - | - | h. | 0:55 - 1:20 | 13.0 - 14.5 | 1.15 - 1.25 |
| 5. Rápido 30' | 50° | - | - | 3D h. | 0:30 | 9.0 | 0.50 |
| 6. Buenas Noches | 50° | ✓ | ✓ | h. | 3:30 | 15.0 | 1.15 |
| 7. Desinfección | 65° | ✓ | - | h. | 1:40 | 10.0 | 1.30 |
| 8. Remojo | - | - | - | 3D h. | 0:12 | 4.5 | 0.01 |
| 9. Autolimpieza | 65° | - | - | h. | 0:50 | 8.0 | 0.85 |
Los datos del programa ECO se miden en condiciones de laboratorio de conformidad con la Norma europea EN 60436:2020.
Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, dirigirse a la siguiente dirección: dw_test_support@whirlpool.com
No es necesario ningún tratamiento previo de la vajilla antes de ninguno de los programas.
*) No todas las opciones se pueden usar simultáneamente.
**) Los valores indicados para los programas distintos al programa Eco son indicativos. El tiempo real puede variar dependiendo de muchos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la calidad del detergente, la calidad y el tipo de carga, la colocación de la carga, las opciones adicionales seleccionadas y la calibración del sensor.
La calibración del sensor puede incrementar la duración del programa hasta 20 min.
DESCRIPCIÓN DE PROGRAMAS
Instrucciones sobre la selección del programa de lavado.
1 ECO
El programa Eco es adecuado para lavar utensilios con suciedad normal, para este uso es el programa más eficiente en términos de consumo combinado de energía y agua, y se utiliza para valorar el cumplimiento con la legislación de Ecodiseño de la UE.
2 AUTO INTENSIVO
Programa automático para vajillas y utensilios muy sucios (no se debe utilizar para artículos delicados).
3 AUTO MIXTA
Programa automático para vajillas y utensilios con suciedad normal.
4 AUTO LAVADO RÁPIDO
Programa automático para cantidades limitadas de vajilla con suciedad normal. Garantiza un lavado óptimo en poco tiempo.
5 RÁPIDO 30'
Programa recomendado para media carga de vajilla poco sucia sin restos de comida secos. No tiene fase de secado.
6 BUENAS NOCHES
Adecuado para hacer funcionar el aparato de noche. Garantiza una limpieza y un secado óptimos con las más bajas emisiones de ruido.
7 DESINFECCIÓN
Vajilla con suciedad normal o muy sucia, con acción antibacteriana suplementaria. Puede utilizarse para realizar el mantenimiento del lavavajillas.
8 REMOJO
Se utiliza para remojar la vajilla que planea lavar más tarde. Con este programa no se debe utilizar detergente.
9 AUTOLIMPIEZA
Programa para realizar el mantenimiento del lavavajillas. Solo debe llevarse a cabo cuando el lavavajillas esté VACÍO, usando detergentes específicos diseñados para el mantenimiento de lavavajillas.
Notas:
Tenga en cuenta que el ciclo Rápido 30' está destinado a vajilla poco sucia.
Las OPCIONES se pueden seleccionar directamente pulsando el botón correspondiente (consulte PANEL DE CONTROL).
Si una opción no es compatible con el programa seleccionado (consulte TABLA DE PROGRAMAS), el LED correspondiente parpadea rápidamente 3 veces y suenan unos pitidos. La opción se habilitará.
3D ZONE WASH 3D (LAVADO EN ZONA 3D)
La opción funciona con un cesto a la vez. En particular, recomendamos utilizarla con los ciclos MIXTA e INTENSIVO: gracias a los surtidores de agua 3D adicionales situados en la parte inferior del interior del aparato, la ZONE WASH 3D (LAVADO EN ZONA 3D) permite ahorrar energía o aumentar el rendimiento de lavado del lavavajillas:
- 3D ZONE WASH (LAVADO EN ZONA 3D) + CICLO MIXTA: permite reducir el consumo de energía hasta un 40%.
- 3D ZONE WASH (LAVADO EN ZONA 3D) + CICLO INTENSIVO: aumenta el rendimiento de lavado hasta un 40%. Ideal para cargas mixtas muy sucias, p. ej. sartenes y cacerolas, platos con suciedad muy incrustada o vajilla difícil de lavar (ralladores, pasapurés, cuchillos sucios).
Cómo activar la opción:
- Seleccione un ciclo compatible
- Por defecto, el aparato lava la vajilla de todas las bandejas. Para lavar solo una bandeja determinada, pulse este botón repetidamente:
La pantalla muestra (solo bandeja inferior) / La pantalla muestra (solo bandeja superior)
La pantalla muestra (la opción está apagada y el aparato lavará la vajilla de todas las bandejas).
Acuérdese de cargar solo la bandeja superior o inferior y, consecuentemente, de reducir la cantidad de detergente. Si se retira la cesta superior, aplique el detergente directamente en la cuba y no en el dispensador de detergente.
BLOQUEO DE TECLAS
Una pulsación larga (durante 3 segundos) del botón ZONE WASH 3D activa la función de BLOQUEO DE TECLAS. La función de BLOQUEO DE TECLAS bloquea el panel de control excepto el botón de ENCENDIDO/APAGADO. Para desactivar el BLOQUEO DE TECLAS, vuelva a hacer una pulsación larga.
GRIFO CERRADO - Alarma
Parpadea cuando no hay entrada de agua o cuando el grifo está cerrado.
SHORT TIME
Esta opción se puede utilizar para reducir la duración de los programas principales manteniendo los mismos niveles de rendimiento del lavado y el secado.
Una vez seleccionado el programa, pulse el botón SHORT TIME y el indicador luminoso se encenderá. Vuelva a pulsar el botón para deseleccionar la opción.
PASTILLAS
Esta función permite optimizar el rendimiento del programa según el tipo de detergente utilizado. Pulse el botón SHORT TIME durante 3 segundos (el símbolo correspondiente se encenderá) si usa detergentes combinados en forma de pastilla (abrillantador, sal y detergente en 1 dosis).
Si utiliza detergente en polvo o líquido, esta opción debe estar desactivada.
APLAZAMIENTO
El inicio del programa se puede retrasar un periodo de tiempo de entre 0:30 y 24 horas.
- Seleccione el programa y cualquier opción deseada. Pulse el botón APLAZAMIENTO (repetidamente) para retrasar el inicio del programa. Puede ajustarse de 0:30 a 24 horas. Cada vez que se pulsa el botón, el aplazamiento se incrementa en: 0:30 si la selección es inferior a 4 horas, 1:00 si la selección es inferior a 12 horas, 4 horas si la selección es superior a 12 horas. Si se llega a las 24 horas y se sigue pulsando el botón, el aplazamiento se desactiva.
- Pulse el botón INICIO/Pausa: el temporizador empezará la cuenta atrás.
- Cuando ha transcurrido este tiempo, el indicador luminoso se apaga y el programa empieza automáticamente.
Si durante la cuenta atrás se vuelve a pulsar el botón INICIO/Pausa, la opción de APLAZAMIENTO se cancela y el programa seleccionado se inicia automáticamente.
La función de Aplazamiento no puede configurarse una vez iniciado el ciclo.
VACIADO Para detener
Para detener y cancelar el ciclo activo, se puede utilizar la función de Vaciado. Una pulsación larga del botón de INICIO/PAUSA activa la función de VACIADO. El programa activo se detendrá y el lavavajillas se vaciará.
ActiveDry
ActiveDry es un sistema de secado por convección que abre la puerta automáticamente durante/después de la fase de secado para garantizar un rendimiento excepcional y regular del secado. La puerta se abre a una temperatura segura para los muebles de cocina. Por lo tanto, la puerta no se abre si se elige la función SHORT TIME.
Como protección adicional contra el vapor, se incluye una lámina protectora especial en el lavavajillas (en función del tipo de modelo se puede tener que comprar). Para ver cómo montar la lámina protectora, consulte la GUÍA DE INSTALACIÓN.
- Para DESHABILITAR: Encienda el aparato y apáguelo. Mantenga pulsado el botón P durante 5 horas, pasados 5 horas el lavavajillas emite una advertencia acústica breve. Encienda el aparato, la pantalla muestra «oOF».
- Para ACTIVAR: Encienda el aparato y apáguelo. Mantenga pulsado el botón P durante 5 horas, pasados 5 horas el lavavajillas emite una advertencia acústica breve. Encienda el aparato, la pantalla muestra «oON».
AJUSTAR LA DOSIFICACIÓN DEL ABRILLANTADOR
Cómo activar esta opción:
LLENADO DEL LAVAVAJILLAS

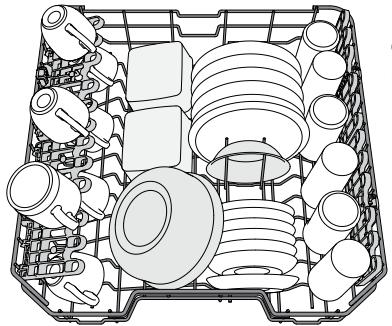

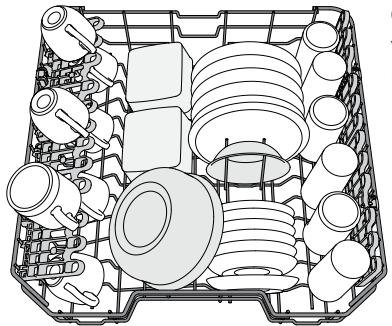

CESTO SUPERIOR
Cargue la vajilla delicada y ligera: vasos, tazas, platos, ensaladeras bajas.
(ejemplo de carga para la bandeja superior)

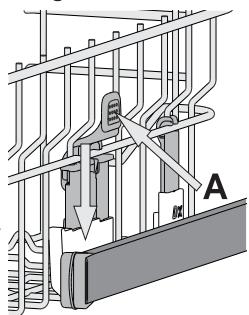

AJUSTE DE LA ALTURA DE LA BANDEJA SUPERIOR
La altura de la bandeja superior se puede ajustar: posición alta para colocar vajilla voluminosa en el cesto inferior y posición baja para aprovechar al máximo los soportes desplegables creando más espacio hacia arriba y evitando que colisionen con los artículos cargados en la bandeja
inferior.
La bandeja superior está equipada con un ajustador de altura de la bandeja superior (véase la figura). Sin presionar las palancas, levántelo simplemente sujetando los laterales de la bandeja, hasta que la bandeja esté estable en su posición superior.
Para volver a la posición más baja, pulse las palancas A de los laterales de la bandeja y mueva el cesto hacia abajo.
Le recomendamos encarecidamente que no ajuste la altura de la bandeja cuando esté cargada. NUNCA suba o baje el cesto solo de un lado.

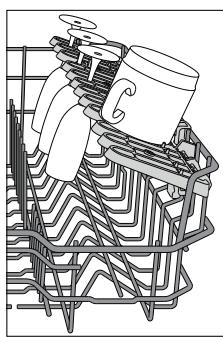

SUJECCIONES PLEGABLES CON POSICIÓN AJUSTABLE
Las sujeciones plegables laterales se pueden plegar o desplegar para optimizar la disposición de la vajilla en el cesto. Las copas de vino quedan bien aseguradas en las sujeciones plegables insertando el tallo de cada copa en las ranuras correspondientes.
Dependiendo del modelo:
- para desplegar las sujeciones, deslícelas hacia arriba y gírelas o suéltelas de los cierres y tire de ellas hacia abajo.
- para plegar las sujeciones, gírelas y deslícelas hacia abajo o tire de ellas hacia arriba y fíjelas en los cierres.

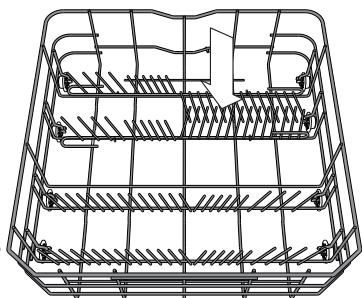

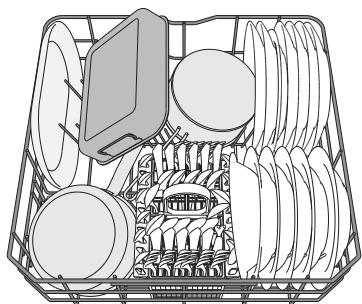

CESTO INFERIOR
Para ollas, tapas, platos, ensaladeras, cubertería, etc. Se recomienda colocar las bandejas y tapas grandes en los laterales para evitar interferencias con el brazo aspersor. La bandeja inferior tiene unos soportes desplegables que se pueden usar en posición vertical cuando se coloquen platos o en posición horizontal (más baja) para cargar cacerolas y ensaladeras fácilmente.
(ejemplo de carga para la bandeja inferior)

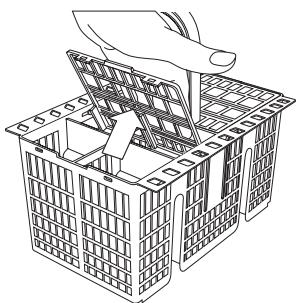

CESTO DE CUBIERTOS
El cesto está equipado con rejillas superiores para poder colocar la cubertería. El cesto de cubiertos solo se tiene que colocar en la parte delantera de la bandeja inferior.
Los cuchillos y otros utensilios con bordes afilados se tienen que colocar en el cesto de cubiertos con las puntas hacia abajo o se deben colocar horizontalmente en los compartimentos desplegables de la bandeja superior.

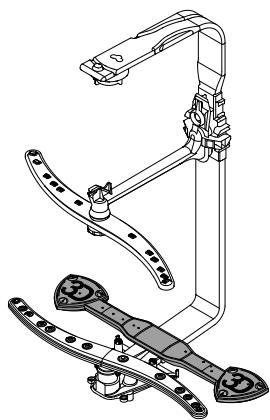

ZONEWASH 3D
(LAVADO EN ZONA 3D)
Zone Wash 3D (Lavado en zona 3D) utiliza surtidores de agua adicionales situados en la parte inferior y la parte superior del lavavajillas (en color naranja) para lavar con mayor intensidad objetos muy sucios, aumentando la cobertura del agua en los platos.
Ejemplo: Cargue ollas y cacerolas mirando hacia la parte inferior de los componentes de Zone Wash 3D (Lavado en zona 3D) y active la opción 3D Zone Wash (Lavado en zona 3D) en el panel.
1. COMPROBACIÓN DE LA CONEXIÓN DE AGUA
Compruebe que el lavavajillas esté conectado al suministro de agua y que el grifo esté abierto.
2. ENCENDIDO DEL LAVAVAJILLAS
Pulse el botón Encendido/Apagado
3. CARGA DE LAS BANDEJAS
(consulte el LLENADO DEL LAVAVAJILLAS)
4. LLENADO DEL DISPENSADOR DE DETERGENTE
5. ESCOGER EL PROGRAMA Y PERSONALIZAR EL CICLO
Seleccione el programa más apropiado según el tipo de vajilla y el nivel de suciedad (consulte DESCRIPCIÓN DE PROGRAMAS) pulsando el botón P.
Seleccione las opciones deseadas (consulte las OPCIONES Y FUNCIONES).
6. INICIO
Inicie el ciclo de lavado pulsando el botón INICIO/PAUSA. Cuando el programa se inicia se oye un pitido.
7. FINALIZACIÓN DEL CICLO DE LAVADO
La finalización del ciclo de lavado se indica con pitidos y la pantalla muestra END. Apague el aparato pulsando el botón Encendido/Apagado y abra la puerta.
Espere unas horas antes de retirar la vajilla, para evitar quemaduras. Descargue las bandejas, empezando por la inferior.
La máquina se apagará automáticamente durante ciertos periodos largos de inactividad, para minimizar el consumo de electricidad. Si la vajilla está solo ligeramente sucia o si se ha aclarado con agua antes de colocarla en el lavavajillas, le aconsejamos que reduzca la cantidad de detergente utilizada.
MODIFICACIÓN DE UN PROGRAMA EN CURSO
Si se ha equivocado al seleccionar el programa, se puede cambiar, siempre que acabe de empezar: mantenga pulsado el botón ENCENDIDO/APAGADO, la máquina se apagará.
Vuelva a encender la máquina con el botón ENCENDIDO/APAGADO y seleccione el nuevo ciclo de lavado y cualquier opción deseada; inicie el ciclo pulsando el botón INICIO/PAUSA.
AÑADIR MÁS VAJILLA
Abra la puerta sin apagar el aparato (¡cuidado con el vapor CALIENTE!) y ponga la vajilla dentro del lavavajillas. Cierre la puerta y pulse el botón de INICIO/PAUSA y el ciclo se reanudará desde donde se interrumpió.
INTERRUPCIONES ACCIDENTALES
Si se abre la puerta durante el ciclo de lavado, o si hay un corte de corriente, el ciclo se detiene. Cuando la puerta se haya cerrado o haya vuelto la corriente, para volver a iniciar el ciclo desde donde se interrumpió, pulse el botón INICIO/PAUSA.
Para deshabilitar el MODO DEMO, deben realizarse las siguientes acciones en orden y sin interrupciones. Apague y encienda el aparato de nuevo. Pulse el botón de APLAZAMIENTO hasta que se escuche el timbre. Vuelva a encender el aparato. El indicador dOF parpadea y a continuación se apaga.
SUGERENCIAS Y CONSEJOS
CONSEJOS
Antes de cargar los cestos, elimine todos los residuos de comida de la vajilla y vacíe los vasos. No es necesario aclarar previamente con agua corriente. Coloque la vajilla de tal modo que quede bien sujeta y no se vuelque; y coloque los recipientes con las bocas hacia abajo y las partes cóncavas/convexas en posición oblicua, permitiendo que el agua llegue a todas las superficies y fluya libremente.
Advertencia: tapas, mangos, bandejas y sartenes no deben impedir que los brazos aspersores giren.
Coloque cualquier objeto pequeño en el canastillo para cuchillería. La vajilla y los utensilios muy sucios se deben colocar en la bandeja inferior porque en este sector los aspersores de agua son más resistentes y permiten un rendimiento de lavado superior.
Una vez cargado el aparato, asegúrese de que los brazos aspersores puedan girar libremente.
VAJILLA INADECUADA
Vajilla y cubiertos de madera. - Cristalería con adornos delicados, artesanía y vajilla antigua. Los adornos no son resistentes. Partes de material sintético que no resistan altas temperaturas. Vajilla de cobre y latón. Vajilla sucia de ceniza, cera, grasa lubricante o tinta.
Los colores de los adornos del cristal y las piezas de aluminio/plata pueden cambiar y descolorarse durante el proceso de lavado. Algunos tipos de vidrios (p. ej. los objetos de cristal) también pueden volverse opacos después de varios ciclos de lavado.
DAÑOS A LA CRISTALERÍA Y A LA VAJILLA
- Utilice solo cristalería y porcelana garantizadas por el fabricante como aptas para lavavajillas.
- Utilice un detergente delicado adecuado para la vajilla.
- Saque la cristalería y la cubertería del lavavajillas inmediatamente después de la finalización del ciclo de lavado.
CONSEJOS SOBRE AHORRO ENERGÉTICO
- Si el lavavajillas doméstico se usa siguiendo las instrucciones del fabricante, lavar platos en el lavavajillas suele consumir MENOS ENERGÍA y agua que el lavado a mano.
- Para maximizar la eficiencia del lavavajillas, se recomienda iniciar el ciclo de lavado cuando el lavavajillas está totalmente cargado. Cargar el lavavajillas doméstico hasta la capacidad indicada por el fabricante contribuirá a ahorrar energía y agua. Puede encontrar información sobre la carga correcta de la vajilla en el capítulo CARGA DE LAS CESTAS.
En caso de energía y el tiempo, como el nivel de ruido, reduciendo el rendimiento de lavado y de secado.
- El prelavado manual de la vajilla conlleva un mayor consumo de agua y energía y no está recomendado.
HIGIENE
Para eliminar malos olores y sedimentos que se puedan acumular en el lavavajillas, ejecute un programa a alta temperatura al menos una vez al mes. Utilice una cucharadita de café de detergente y ejecútelo sin vajilla para limpiar el aparato.
Limpie regularmente el conjunto de filtrado para que los filtros no se obstruyan y para que el agua residual salga libremente.
El uso del lavavajillas con los filtros obstruidos o con objetos extraños en el sistema de filtrado o en los aspersores puede provocar fallos de funcionamiento que puedan derivar en una pérdida del rendimiento, un aumento del ruido o un mayor consumo de recursos.
El conjunto de filtrado está formado por tres filtros que eliminan los restos de comida del agua de lavado y que hacen recircular el agua.
El lavavajillas no se debe usar sin filtros o si el filtro está suelto.
Al menos una vez al mes o cada 30 ciclos, revise el conjunto de filtrado y, si es necesario, límpielo a fondo con agua corriente, utilizando un cepillo no metálico y siguiendo estas instrucciones:

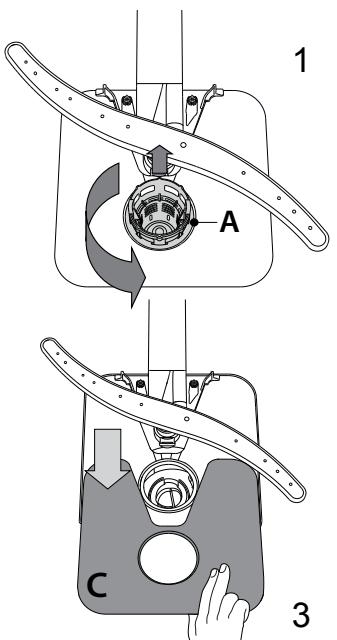

- Gire el filtro cilíndrico A hacia la izquierda y extráigalo (Fig 1).

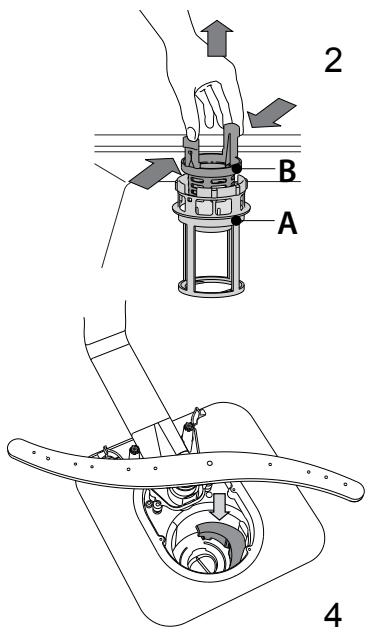

- Extraiga el filtro en forma de saco B ejerciendo una ligera presión en las sujeciones laterales (Fig 2).
- Extraiga el filtro de placa de acero inoxidable C (Fig 3).
- Si encuentra objetos extraños (como cristales rotos, porcelana, huesos, semillas, etc.) retírelos con cuidado.
- Inspeccione la trampilla y retire cualquier resto de comida. NO RETIRE NUNCA la protección de la bomba del ciclo de lavado (de color negro) (Fig 4).
Una vez limpiados los filtros, recolque el conjunto de filtrado y encájelo correctamente en su sitio; esto es esencial para garantizar el funcionamiento satisfactorio del lavavajillas.
LIMPIEZA DE LA MANGUERA DE ENTRADA DE AGUA
Si las mangueras del agua son nuevas o no se han utilizado durante un largo periodo de tiempo, deje correr el agua para asegurarse de que estén limpias y libres de impurezas antes de realizar las conexiones necesarias. Si no se toma esta precaución, la entrada de agua se podría bloquear y dañar el lavavajillas.
LIMPIEZA DE LOS BRAZOS ASPERSORES
A veces, los residuos de comida se pueden incrustar en los brazos aspersores y bloquear los orificios por donde sale el agua. Por lo tanto, se recomienda revisar los brazos de vez en cuando y limpiarlos con un cepillo no metálico.

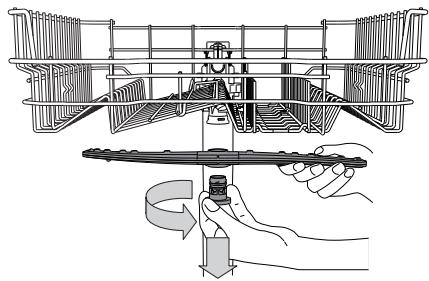

Para extraer el brazo aspersor superior, gire el anillo de cierre de plástico hacia la derecha. El brazo rociador superior se tiene que recolocar de tal modo que el lado con más agujeros mire hacia arriba.

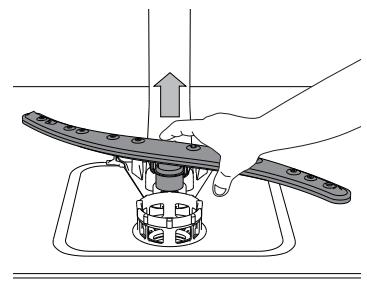

El brazo aspersor inferior se puede desmontar ejerciendo presión hacia arriba.
SISTEMA DE ABLANDAMIENTO DE AGUA
El ablandador del agua reduce automáticamente la dureza del agua, evitando así la acumulación de incrustaciones en el calentador y permitiendo también una mayor eficiencia del lavado.
Este sistema se regenera con sal, por lo que es necesario rellenar el depósito de sal cuando está vacío.
La frecuencia de la regeneración depende del ajuste del nivel de dureza del agua. La regeneración se produce una vez cada 6 ciclos Eco con la dureza del agua ajustada en el nivel 3.
El proceso de regeneración comienza en el aclarado final y termina en la fase de secado, antes de que termine el ciclo.
- Una regeneración consume: 3,5 l de agua;
- Añade hasta 5 minutos adicionales al ciclo;
- Consume menos de 0,005 kWh de energía.
RESOLUCIÓN DE PROBLEMAS
Si su lavavajillas no funciona correctamente, compruebe si el problema se puede resolver revisando la siguiente lista. En caso de errores o problemas, póngase en contacto con nuestro Servicio Postventa, cuyos detalles de contacto puede encontrar en el folleto de la garantía. Las piezas de repuesto estarán disponibles por un periodo de hasta 7 o hasta 10 años, de acuerdo con los requisitos específicos del Reglamento.
| PROBLEMAS | CAUSAS POSIBLES | SOLUTIONES |
| Elindicador de la sal está encendido | El depósito de sal está vacío. (Unavazillado, elindicador de la sal pueda permanecer encendidodurante various ciclos de lavado). | Llene el depósito con sal (para Obtener más información, consultate la网页 2).Ajuste la dureza del agua, consultate la tabla de la网页 2. |
| Elindicador del abrillantador está encendido | El dispensador de abrillantador está vacío. (Unavazillado, elindicador del abrillantador pueda permanecer encendido durante various ciclos de lavado). | Llene el dosificador con abrillantador (para Obtener más información, consultate lapagea 2). |
| Ellavavajillas no se pone en marcha o no responde a las ordenes. | El aparato no está bien enchufado. | Introduzca el enchufé en la toma. |
| Apagón. | Por razones de seguidad, el lavavajillas no se reinicaria automatistically cuando se re-stablezca la alimentacion electrica. Pulse el botón INICIO/PAUSA para reanudar el ciclo. |
| La puerta del lavavajillas no está bien cerrada. La clavija ActiveDry no está introducida. | Empujé fuerte la puerta hasta que oiga el «click». |
| Se interrupre el ciclo al abrir la puerta durante >4segundos. | Cierre la puerta y pulse INICIO/Pausa. |
| No response a las ordenes. La pantalla muestra: Los ledes de F9 o F12 y los de Encendido/apagado e INICIO/Pausa parpadean rápidamente. | Apane el aparato pulsando el botón ENCENDIDO/APAGADO, vuélvalo a encenderapproximadamente al cabo de un minuto y reinice el programa. Si el problema persiste, desenchufe el aparato durante 1 minuto y vuelva a enchufarlo. |
| El lavavajillas no sevacía.La pantalla muestra:Los ledes de F3 y los de Encendido/apagado e INICIO/Pausa parpade-an rápidamente. | El ciclo de lavado todaya no ha finalizzato. | Espere a que el ciclo de lavado termine. |
| El tubo de desagüe está doblado. | Compruebe que el tubo de desagüe no está doblado (consulte las INSTRUCCIONDE INSTALLACION). |
| El tubo de desagüe del fregadero está bloqueado. | Limpie el tubo de desagüe del fregadero. |
| El filtró está obturado con restos de comida. | Limpie el filtrlo (consulte la LIMpieZA DEL CONJUNTO DE FILTRADO). |
| El lavavajillas hace demasiado ruido. | Los articulos chan entre ellos. | Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). |
| Se ha producido una可怜idad de espuma excessiva. | El detergente no se has dosificado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE). Reinicia el lavavajillas pulsando el botón de VACIADO (consulte las OPCIONES Y FUNCIONES) y execute un nuevo programa sin detergente. |
| La vajilla no está limpia. | La vajilla no está bien colocada. | Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). |
| Los brazos aspersores no peuvent girar libremente, obstaculizados por la vajilla. | Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). |
| El ciclo de lavado es demasido suave. | Selección un ciclo de lavado adecuado (consulte la TABLA DE PROGRAMAS). |
| Se ha producido una可怜idad de espuma excessiva. | El detergente no se has dosificado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE). |
| Eltapón del compartmento del abrillantador no seha cerradocorrectamente. | Compruebe que el tapón del dispensador de abrillantador está cerrado. |
| El filtró está sucio u obturado. | Limpie elconjunto de filtrado (consulte CUIDADO Y MANTENIMIENTO). |
| No hay sal. | Llene el depósito de sal (consulte el LLENADO DEL DEPOSITO DE SAL). |
| El lavavajillas no seIllaa. a pantalla muestra: Los ledes de F6 y los de Encendido/apagado e INICIO/Pausa parpa-dean rápidamente. | No hay entrada de agua o el grifo está cerrado. | Compruebe que haya suministro de agua o que el grifo está abierto. |
| La manguera de entrada está dloblada. | Asegúrese de que la manguera de entrada no está dloblada (consulte INSTALACION)Vuela a programar el lavavajillas y reinicie. |
| El tamiz de la manguera de entrada está obstruido;hay que limpiarlo. | Una vez comprobado y limpiado, apague y encienda el lavavajillas y reinicie un nuevo programa. |
| El lavavajillas finaliza el ciclo de forma prematu-ra. La pantalla muestra:Los ledes de F15 y los de Encendido/apagado e INICIO/Pausa parpa-dean rápidamente. | El tubo de desagüe está demasido bajo o bloquea elsystema de desagüe de la casa. | Compruebe si el extremo del tubo de desagüe está colocado a la alta correcta(consulte INSTALACION). Compruebe si está obtruyendo el systema de desagüe de la casa e instale una valvula de entrada de aire si es necasario. |
| Aire en el suministro de agua. | Compruebe que el suministro de agua noonga fugas o defectos que dejen entrareaire. |
Puede consultar los reglamentos, la documentación estándar, así como pedir piezas de repuesto, mediante una de las siguientes formas:
- Usando el código QR y visitando nuestra página web docs.hotpoint.eu
- Visitando nuestra página web parts-selfservice.whirlpool.com
- Para ser generalizable, se le señalará el número de teléfono en el folleto de la garantía.
- Para ser generalizable, se le señalará el número de teléfonos en el folleto de la garantía.
- Para ser generalizable, se le señalará el número de códigos en el lugar de características de su producto.
La información del modelo puede consultarse a través de la etiqueta energética. La etiqueta también contiene el identificador del modelo que puede usarse para consultar el portal del registro en https://eprel.ec.europa.eu.
400011670721
03/2023 jk-XeroxFabriano
CARGA DE LAS BANDEJAS
BANDEJA SUPERIOR
