KGN36VL20 - KGN36VLED - Réfrigérateur-congélateur BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KGN36VL20 - KGN36VLED BOSCH au format PDF.
| Type de produit | Réfrigérateur combiné |
| Capacité totale | 319 litres |
| Type de froid | Froid ventilé |
| Dimensions approximatives | 186 cm (hauteur) x 60 cm (largeur) x 65 cm (profondeur) |
| Poids | 70 kg |
| Classe énergétique | A++ |
| Niveau sonore | 39 dB |
| Fonctions principales | Super réfrigération, Super congélation |
| Éclairage intérieur | LED |
| Entretien et nettoyage | Étagères en verre faciles à nettoyer, bac à légumes amovible |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées sur demande |
| Sécurité | Système de verrouillage de porte, alarme de température |
| Compatibilités | Compatible avec les accessoires Bosch |
| Informations générales | Garantie de 2 ans, service après-vente disponible |
FOIRE AUX QUESTIONS - KGN36VL20 - KGN36VLED BOSCH
Téléchargez la notice de votre Réfrigérateur-congélateur au format PDF gratuitement ! Retrouvez votre notice KGN36VL20 - KGN36VLED - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KGN36VL20 - KGN36VLED de la marque BOSCH.
MODE D'EMPLOI KGN36VL20 - KGN36VLED BOSCH
Table des matières Prescriptions-d’hygiène-alimentaire .. Consignes de sécurité et avertissements ................................. Conseil pour la mise au rebut ........... Étendue des fournitures ..................... Contrôler la température ambiante et l'aération ............................................ Branchement de l’appareil ................. Présentation de l’appareil ................... Enclenchement de l’appareil ............. Réglage de la température ................ Fonction alarme ................................... Contenance utile .................................. Le compartiment réfrigérateur ........... Compartiment congélateur ................
Capacité de congélation maximale .. Congélation et rangement ................. Congélation de produits frais ............ Supercongélation ................................. Décongélation des produits .............. Equipement spécial ............................. Autocollant « OK » ............................... Arrêt et remisage de l'appareil .......... Nettoyage de l’appareil ...................... Éclairage (LED) .................................... Economies d’énergie .......................... Bruits de fonctionnement ................... Remédier soi même aux petites pannes ................................................... Service après-vente .............................

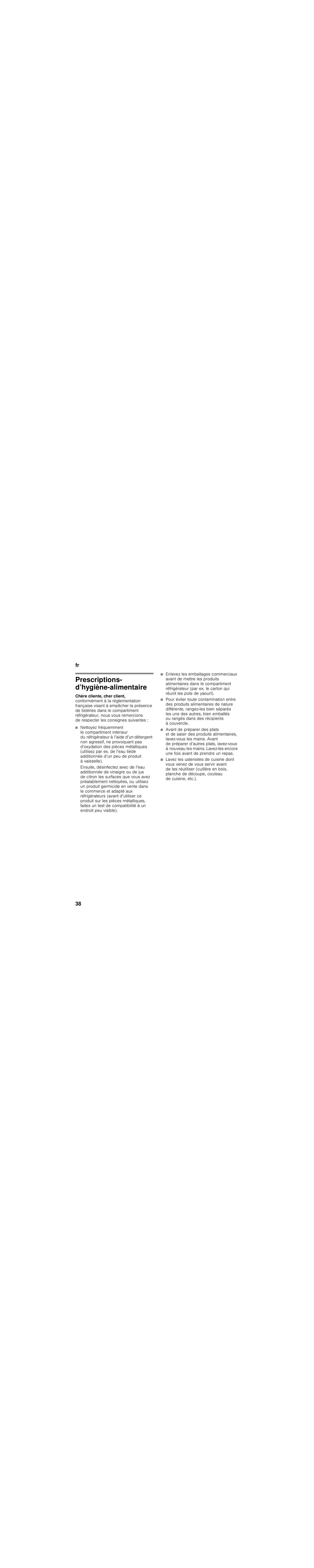

frTable des matièresfr oMded’emploi Prescriptionsd’hygiène-alimentaire Chère cliente, cher client, conformément à la réglementation française visant à empêcher la présence de listéries dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes :
Nettoyez fréquemment le compartiment intérieur du réfrigérateur à l’aide d’un détergent non agressif, ne provoquant pas d’oxydation des pièces métalliques (utilisez par ex. de l’eau tiède additionnée d’un peu de produit à vaisselle). Ensuite, désinfectez avec de l’eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigérateurs (avant d’utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible).
Enlevez les emballages commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par ex. le carton qui réunit les pots de yaourt). Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle. Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d’autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas. Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).
Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire. Sécurité technique Cet appareil contient une petite quantité d’un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l’appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Si l'appareil est endommagé ■ éloignez de l'appareil toute flamme nue ou source d'inflammation, ■ aérez bien la pièce pendant quelques minutes, ■ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant,
Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurez-vous-le exclusivement auprès du service aprèsvente. prévenez le service après-vente.
Pendant l’utilisation
N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons, etc.). Risque d’explosion ! Ne dégivrez ni et ne nettoyez jamais l’appareil avec un nettoyeur à vapeur ! La vapeur risque d’atteindre des pièces électriques et de provoquer un court-circuit. Risque d’électrocution ! Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s’enflammer ou de provoquer des lésions oculaires. Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d’explosion !
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon. Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés. L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil.
Cet appareil ne pourra être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou psychiques restreintes ou manquant de connaissances que sous la surveillance d’une personne chargée de leur sécurité ou après que cette dernière leur aura enseigné à utiliser l’appareil.
Dans le compartiment congélateur, ne stockez pas de boissons, gazeuses en particulier, en bouteilles ou en canettes car elles éclateraient. Les bouteilles et les canettes risqueraient d’éclater ! Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sorties du compartiment congélateur. Risque d’engelures !
Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures ! Les enfants et l’appareil
Ne confiez jamais l’emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique !
L’appareil n’est pas un jouet pour enfants ! Appareils équipés d’une serrure : rangez la clé hors de portée des enfants !
Dispositions générales L’appareil convient pour
réfrigérer et congeler des aliments, préparer des glaçons. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. L’appareil a été antiparasité conformément à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-224).
- Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2002 / 96 / CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. ã=Mise en garde Conseil pour la mise au rebut
- Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune. Avant de mettre au rebut l'appareil qui ne sert plus :
1. Débranchez sa fiche mâle.
2. Sectionnez son câble d’alimentation et
retirez-le avec la fiche mâle.
3. Pour dissuader les enfants de grimper
dans l’appareil, ne retirez pas les clayettes et les bacs !
4. Ne permettez pas aux enfants de
jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.
Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l’appareil ou auprès de notre service après-vente. La livraison comprend les pièces suivantes : ■ Appareil indépendant
Équipement (selon le modèle) Notice d’utilisation Notice de montage Carnet de service après-vente Pièce annexe de la garantie Informations relatives à la consommation d’énergie et aux bruits Sachet avec visserie de montage
Contrôler la température ambiante et l'aération Température ambiante L’appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l’appareil est utilisable dans les températures ambiantes suivantes. La catégorie climatique de l’appareil figure sur sa plaque signalétique, Fig. 8. Catégorie climatique
Température ambiante admissible +10 °C à 32 °C +16 °C à 32 °C +16 °C à 38 °C +16 °C à 43 °C Remarque L’appareil est entièrement fonctionnel à l’intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C.
Aération Branchement électrique Fig. 3 La prise doit être proche de l’appareil et demeurer librement accessibles même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offert par votre secteur. Vous trouverez ces indications sur la plaque signalétique. Fig. 8 L’air situé contre la paroi arrière et les parois latérales de l’appareil s’échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n'obstruez jamais les orifices d'aération de l'appareil. Branchement de l’appareil Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».) ã=Mise en garde Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.
Présentation de l’appareil
Balconnet à oeufs Casier à beurre et à fromage Porte-bouteilles * Clayette à grandes bouteilles
Compartiment réfrigérateur Compartiment congélateur Éléments de commande Fig. 2 Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d’utilisation vaut pour plusieurs modèles. L’équipement des modèles peut varier. Selon le modèle, l’appareil peut différer du contenu des illustrations. Fig. 1
- Selon le modèle. 1-4
Éléments de commande Thermostat Compartiment fraîcheur Clayettes du compartiment réfrigérateur Éclairage (LED) Clayette à bouteilles Bac(s) à fruits et légumes Tiroir de congélation Calendrier de congélation Grille de congélation Pied à vis Orifice de sortie d’air
Touche Marche / Arrêt Il sert à allumer et éteindre l'ensemble de l'appareil. Affichage de la température régnant dans le compartiment congélateur Les chiffres correspondent aux températures °C réglées dans le compartiment congélateur. La mention « super » (compartiment congélateur) Ce voyant ne s'allume que pour indiquent que la supercongélation s'est enclenchée. Touche de réglage du compartiment congélateur La température du compartiment congélateur se laisse régler entre –24 °C et –16 °C. La température réglée s'affiche à l'indicateur 2.
Enclenchement de l’appareil Fig. 2 Appuyez sur la touche Marche / Arrêt 1. Le fait d’appuyer sur la touche de réglage 4 éteint l’alarme sonore de température. Les affichages de température 2 clignotent ou « super » 3 reste allumé jusqu’à ce que l’appareil ait atteint les températures réglées. Porte en position ouverte, l’éclairage du compartiment réfrigérateur est allumé. Remarques concernant le fonctionnement de l’appareil
Après son allumage, l’appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglées.
Grâce au système No Frost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. Il n’est plus nécessaire de dégivrer. L’appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte. Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l’avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartiment le temps de se résorber.
Réglage de la température Compartiment réfrigérateur Tournez le thermostat, Fig. 1/5, jusque sur le réglage souhaité. Nous recommandons de régler le thermostat sur un chiffre moyen (par ex. 2–3). Des réglages plus élevés donnent des températures plus basses dans le compartiment réfrigérateur. Ne réglez que temporairement sur un chiffre-repère plus élevé (p. ex. 4– 5), dans les cas suivants : ■ Température ambiante accrue. ■ Ouvertures fréquentes de la porte.
Rangement de grandes quantités de produits alimentaires dans le compartiment réfrigérateur. Compartiment congélateur La température est réglable entre -16 °C et -24 °C. Appuyez sur la touche de réglage de la température 4 jusqu’à ce que la température souhaitée soit réglée dans le compartiment congélateur. L’appareil mémorise la valeur réglée en dernier. La température réglée s’affiche à l’indicateur 2. Nous recommandons de régler le compartiment congélateur sur -18 °C (réglage usine).
Fonction alarme Une alarme sonore peut se déclencher dans les cas suivants : Alarme relative à la porte L’alarme relative à la porte s’active si la porte du compartiment réfrigérateur reste ouverte plus d’une minute. Refermer la porte suffit pour que l’alarme sonore cesse. Alarme de température L’alarme de température s’enclenche lorsque la température a trop monté dans le compartiment congélateur et que les produits surgelés risquent de s’abîmer. L’affichage de température congélateur 2 ou « super » 3 clignote. Désactiver l’alarme Fig. 2 Le fait d’appuyer sur la touche de réglage congélateur 4 éteint l’alarme. Contenance utile Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. 8 Utiliser l’intégralité du volume de congélation Pour pouvoir ranger la quantité maximale de produits congelés, il est possible de retirer tous les bacs à produits congelés de l’appareil, sauf le bac du bas. Il est possible d’empiler les produits alimentaires directement sur les grilles de congélation. Remarque Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). N’utilisez pas la durée de conservation dans son intégralité. Pour retirer les pièces d’équipement Pour retirer les bacs, tirez-les jusqu’à la butée ; levez-les à l’avant puis sortezles. Fig. 4 L’alarme peut s’activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s’abîmer : Le compartiment réfrigérateur est l’endroit idéal où ranger les plats finis de préparer, les pâtisseries, conserves, le lait condensé, le fromage dur, les fruits et légumes craignant le froid ainsi que les agrumes.
lors de la mise en service de l’appareil,
lors du rangement de grandes quantités de produits frais, lorsque la porte du compartiment congélateur est restée trop longtemps ouverte.
Le compartiment réfrigérateur
Consignes de rangement : Rangez les aliments si possible bien emballés ou bien couverts. Ils garderont ainsi arôme, couleur et fraîcheur. Ceci empêche en outre que certains aliments ne communiquent leur goût à d’autres et que les pièces en plastique changent anormalement de couleur. Remarque Évitez que les produits alimentaires entrent en contact avec la paroi arrière. Cela gênerait sinon la circulation de l’air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière. Capacité de congélation maximale Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures. Fig. 8 Congélation et rangement Achats de produits surgelés
Compartiment congélateur Utilisation du compartiment congélateur
Sert à ranger des produits surgelés. Sert à confectionner des glaçons. Pur congeler des produits alimentaires. Remarque Veillez à ce que la porte du compartiment congélateur soit correctement fermée ! Si cette porte reste ouverte, les produits surgelés dégèleront. Le compartiment congélateur se givre fortement. En outre : gaspillage d’énergie dû à une consommation élevée d’électricité !
Leur emballage doit être intact. Ne dépassez pas la date-limite de conservation. Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur. Lors du rangement S’il faut congeler des quantités assez importantes de produits alimentaires, utilisez de préférence le compartiment le plus haut ; ils y seront congelés à la fois très vite et en douceur. Étalez les produits alimentaires sur une grande surface dans les tiroirs et les bacs à produits congelés. Veillez à ce que les produits congelés n’entrent pas en contact avec des produits frais. Le cas échéant, modifiez l’empilage des produits congelés dans les bacs à produits congelés.
Rangement des produits surgelés Introduisez le bac à produits congelés jusqu’à la butée, c’est important pour que l’air circule impeccablement dans l’appareil. Congélation de produits frais Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Il faudrait blanchir les légumes avant de les congeler, pour préserver le mieux possible leur valeur nutritive, leur arôme et leur teinte. Il n’est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges. Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés.
Se prêtent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise. Emballer les surgelés L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.
1. Placez les aliments dans l’emballage.
2. Presser pour chasser l’air.
3. Obturez l’emballage hermétiquement.
4. Indiquez sur l’emballage le contenu
et la date de congélation. Emballages adaptés : Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.
Durée de conservation des produits surgelés Allumage et extinction Elle dépend de la nature des aliments. Appuyez sur la touche 4 de réglage de la température jusqu’à que la mention super 3 s’allume. Si la température a été réglée sur -8 °C :
Poisson, charcuterie, plats précuisinés, pâtisseries : jusqu’à 6 mois Fromage, volaille, viande : jusqu’à 8 mois Fruits et légumes : jusqu’à 12 mois Supercongélation Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût. Pour qu’il ne se produise pas d’augmentation indésirable de la température lorsque vous rangez des produits alimentaires frais, appuyez sur la touche de supercongélation quelques heures avant de les ranger. 4 à 6 heures suffisent généralement. S’il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais. Fig. 2 La supercongélation se désactive automatiquement au bout de 2½ jours. Décongélation des produits Selon la nature et l'utilisation des produits surgelés, vous pouvez choisir entre plusieurs possibilités :
à la température ambiante, dans le réfrigérateur, dans le four électrique, avec / sans ventilateur à air chaud, dans le micro-ondes. ã=Attention Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). Dans ce cas, consommez-les nettement avant la date limite de conservation. Si vous ne voulez congeler que de petites quantités d’aliments (jusqu’à 2 kg), vous n’avez pas besoin d’enclencher la supercongélation.
Equipement spécial (selon le modèle) Clayettes et bacs Vous pouvez modifier à volonté l’agencement des clayettes dans le compartiment et des bacs en contreporte : Tirez la clayette en avant, abaissez-la et faites-la basculer latéralement pour l’extraire. Soulevez le bac puis sortez-le. Compartiment fraîcheur Fig. 1/6 Dans le compartiment fraîcheur, il règne des températures plus basses que dans le compartiment réfrigérateur. Des températures inférieures à 0 °C peuvent également se manifester. Idéal pour ranger le poisson, la viande et la charcuterie. Ne convient pas pour les salades, les légumes et les produits alimentaires qui craignent le froid. Clayette à bouteilles Fig. 5 Cette clayette permet de ranger des bouteilles de manière sûre. La fixation est variable.
Bac à légumes avec régulateur d’humidité Fig. 6 Pour créer un climat de stockage optimal pour les légumes, la salade et les fruits, vous pouvez, en fonction de la quantité rangée, régler l’humidité de l’air qui règnera dans le bac à légumes. Grâce au contrôle de l’humidité, les produits alimentaires peuvent rester jusqu’à deux fois plus longtemps que dans le compartiment réfrigérateur normal sans perdre leur fraîcheur. Petites quantités de produits alimentaires Poussez le curseur vers la droite. Grandes quantités de produits alimentaires Poussez le curseur vers la gauche. Bac à glaçons Fig. 7 Remplissez le bac à glaçons aux ¾ avec de l’eau, puis placez-le dans le compartiment congélateur. Si le bac est resté collé dans le compartiment congélateur, n’utilisez qu’un instrument émoussé pour le décoller (un manche de cuiller par ex.). Pour enlever les glaçons du bac, passezle brièvement sous l’eau du robinet ou déformez légèrement le bac.
Calendrier de congélation Fig. 1/12 Il est important de respecter la durée de congélation autorisée pour éviter que les aliments surgelés ne s’abîment. La durée de stockage dépend de la nature de l’aliment. Les chiffres à côté des symboles indiquent en mois la durée de conservation permise pour le produit concerné. Dans le cas de produits surgelés prêts à consommer, tenez également compte de la date de fabrication ou de la limite de conservation recommandée. Autocollant « OK » (selon le modèle) Le contrôle de température « OK » permet de signaler les températures inférieures à +4 °C. Si l’autocollant n’affiche pas « OK », abaissez la température par palier. Arrêt et remisage de l'appareil Coupure de l'appareil Fig. 2 Appuyez sur la touche Marche / Arrêt 1. L'indicateur de température s’éteint. Le groupe frigorifique s'éteint. Remisage de l'appareil Si l'appareil doit rester longtemps sans servir :
1. Éteignez l'appareil.
2. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position éteinte.
3. Nettoyez l'appareil.
4. Laissez la porte de l'appareil ouverte.
Remarque A la mise en service de l’appareil, ce dernier peut mettre jusqu’à 12 heures avant d’atteindre la température correcte. Réglage correct
Nettoyage de l’appareil ã=Attention
N’utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l’acide, ni aucun solvant. N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. Des zones corrodées pourraient apparaître sur les surfaces métalliques. Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer ! L’eau de nettoyage ne doit pas pénétrer dans ■ les ouïes aménagées dans la partie avant du fond du compartiment congélateur, ■ dans les éléments de commande,
et dans l’éclairage. Procédure :
1. Éteignez l’appareil avant de le
2. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position éteinte !
3. Sortez les produits congelés
et rangez-les dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l’appareil) sur ces produits.
4. Ne nettoyez l’appareil qu’avec
un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. L’eau de nettoyage ne doit pas pénétrer dans l’éclairage.
5. N’essuyez le joint de porte
qu’avec un chiffon et de l’eau propre ; ensuite, séchez-le à fond.
6. Après le nettoyage : rebranchez
la fiche mâle de l’appareil puis réenclenchez-le.
7. Rangez à nouveau les produits
surgelés dans les tiroirs. Equipement Pour nettoyer, il est possible de retirer toutes les pièces variables de l’appareil. Retirer les clayettes en verre Tirez les clayettes en verre à vous puis extrayez-les. Retirer le bac Fig. 4 Tirez le bac à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le. Éclairage (LED) Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.
Placez l’appareil dans un local sec et aérable. Veillez à ce que l’appareil ne soit pas directement exposé aux rayons solaires et qu’il ne se trouve pas à proximité d’une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante. Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur ! Rangez les produits surgelés dans le compartiment réfrigérateur pour qu’ils dégèlent. Utilisez l’excédent de froid pour refroidir les aliments. N’ouvrez la porte de l’appareil que le plus brièvement possible ! De temps en temps, nettoyez le dos de l’appareil, ceci pour éviter une hausse de la consommation d’électricité. Si présent : Montez les écarteurs muraux pour parvenir à la quantité mentionnée d’énergie absorbée par l’appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l’appareil. Dans ce cas, l’énergie absorbée peut différer légèrement. Il ne faut pas dépasser un écart de 75 mm. Bruits de fonctionnement Bruits parfaitement normaux Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur). Clapotis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux. Cliquetis Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Craquement Le dégivrage automatique a lieu. Éviter la génération de bruits L'appareil ne repose pas d'aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins. Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.
Remédier soi même aux petites pannes Avant d'appeler le service après-vente (SAV) : Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent. Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie. Dérangement Cause possible La température dévie fortement par rapport au réglage. L’éclairage ne fonctionne pas. La température dans le compartiment réfrigérateur est trop basse.
Remède Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes. Si la température est trop élevée, vérifiez au bout de seulement quelques heures si un rapprochement de la température a eu lieu. Si la température est trop basse, vérifiez à nouveau la température le lendemain. L’éclairage par LED est défectueux. Voir le chapitre « Éclairage (LED) ». L’appareil est restée ouverte trop longtemps. L’éclairage s’éteint au bout d’environ 10 minutes. Après avoir fermé et ouvert l’appareil, l’éclairage fonctionne à nouveau. Des températures plus basses dans le compartiment congélateur peuvent aussi faire baisser la température dans le compartiment réfrigérateur. Ceci est dû à la technique de froid utilisée. Haussez un peu la température du compartiment réfrigérateur. Si cela ne suffit pas, par exemple lorsque la température de la pièce est trop basse, réglez également le réchauffeur du compartiment congélateur.
Dérangement Cause possible Remède Aucun voyant ne s'allume. Coupure de courant ; Branchez la fiche mâle dans la prise disjoncteur disjoncté ; de courant. Vérifiez s'il y a fiche du courant, vérifiez les fusibles / mâle pas complèteme disjoncteurs. nt branchée dans la prise. La température régnant dans le compartiment congélateur est trop élevée. Vous avez ouvert fréquemment l’appareil. N’ouvrez pas l’appareil inutilement. Les orifices d’apport Enlevez ces obstacles. et d’évacuation d’air sont recouverts par des obj ets faisant obstacle. Vous avez mis une Ne dépassez pas la capacité assez grande quantité de congélation maximale. d’aliments à congeler. La porte du compartiment congélateur est restée longtemps ouverte ; le compartiment congélateur n'atteint plus la température. L'évaporateur (le générateur de froid) équipant le système No Frost est tellement givré qu'il ne peut plus se dégivrer de façon entièrement automatique. Pour dégivrer l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la porte de l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Pour éviter dans ce cas que le bac d'évaporation ne déborde, récupérez cette eau à l'aide d'une éponge. L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartiment intérieur. Remettez ensuite l'appareil en service.
Service après-vente Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD). Vous trouverez ces indications sur la plaque signalétique Fig. 8 Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles.
Commande de réparation et conseils en cas de dérangements Vous trouverez les données de contact pour tous les pays dans l’annuaire cijoint du service après-vente.
