KGN46XL40 - Réfrigérateur-congélateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur combiné
Alimentation électrique	220-240 V, 50 Hz, courant alternatif, classe de protection I
Catégories climatiques	SN (10 °C à 32 °C), N (16 °C à 32 °C), ST (16 °C à 38 °C), T (16 °C à 43 °C)
Réfrigérant	R600a (combustible, respectueux de l'environnement)
Système de dégivrage	NoFrost automatique (congélateur sans givre)
Super-réfrigération	Active pendant env. 6 heures pour refroidir rapidement
Supercongélation	Manuelle ou automatique pour congeler rapidement les aliments frais
Fonction alarme	Alarme de porte et alarme de température (sonore et visuelle)
Mode Économie d'énergie	L'affichage passe en mode économique après inactivité
Verrouillage des touches	Protection contre les manipulations involontaires
Éclairage intérieur	LED, réparation réservée au SAV
Plage de température réfrigérateur	+2 °C à +8 °C
Plage de température congélateur	-16 °C à -24 °C
Bac à légumes	Avec régulateur d'humidité réglable
Autocollant OK	Vérification de la température (+4 °C) dans le réfrigérateur
Nettoyage	Eau tiède et détergent doux ; ne pas utiliser de nettoyeur vapeur ni lave-vaisselle pour les clayettes
Sécurité	Ne pas utiliser de bloc multiprise ni rallonge ; ne pas stocker de substances explosives ou inflammables
Autodiagnostic	Programme de self-test accessible via les touches
Service après-vente	Contacter le SAV avec le numéro de série (E-Nr.) et le FD-Nr.
Altitude maximale	2000 m

FOIRE AUX QUESTIONS - KGN46XL40 BOSCH

Comment allumer l'appareil pour la première fois ?

Branchez la fiche dans la prise située au dos de l'appareil, puis branchez l'autre extrémité dans la prise de courant. L'appareil s'allume et une alarme sonore retentit. Appuyez sur la touche alarm off pour l'éteindre. Attendez plusieurs heures avant d'y ranger des aliments.

Comment régler la température du réfrigérateur ?

Appuyez sur la touche de sélection du compartiment réfrigérateur (1). Utilisez les touches + ou - (6) pour régler la température entre +2 °C et +8 °C.

Comment activer la supercongélation ?

Sélectionnez le compartiment congélateur avec la touche (2). Appuyez répétitivement sur la touche + (6) jusqu'à ce que l'affichage super s'allume. La supercongélation se désactive automatiquement après environ 2,5 jours.

Que faire si l'alarme de température se déclenche ?

L'alarme sonore se déclenche si la température du congélateur est trop élevée. Appuyez sur la touche alarm (5) pour l'éteindre. Vérifiez que la porte est bien fermée et que vous n'avez pas introduit trop d'aliments frais.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Retirez les aliments. Nettoyez l'intérieur avec un chiffon doux, de l'eau tiède et un détergent à pH neutre. Ne jamais utiliser de nettoyeur vapeur, ni d'éponges abrasives. Les clayettes et bacs ne passent pas au lave-vaisselle.

Le congélateur ne dégivre pas, que faire ?

Le système NoFrost dégivre automatiquement. Si l'évaporateur est givré, sortez les aliments, éteignez l'appareil et laissez la porte ouverte 20 minutes. L'eau de dégivrage s'écoule dans le bac d'évaporation. Nettoyez puis remettez en service.

Comment utiliser le bac à légumes avec régulateur d'humidité ?

Pour les légumes : réglez l'humidité sur élevée. Pour les fruits : réglez sur basse. Cela permet de créer un climat de stockage optimal. De la condensation peut apparaître selon la quantité ; essuyez avec un chiffon sec.

Comment changer l'éclairage LED ?

L'éclairage LED ne nécessite pas d'entretien. En cas de panne, contactez le service après-vente. Les réparations sont réservées au SAV ou à des spécialistes agréés.

Que faire si l'appareil ne refroidit pas ?

Vérifiez que la fiche est bien branchée et que le fusible n'a pas sauté. Si l'affichage est allumé, l'appareil est peut-être en mode exposition. Appuyez sur la touche d'alarme pendant 10 secondes jusqu'à une tonalité de confirmation.

Comment activer le mode économie d'énergie ?

Le mode économie d'énergie s'active automatiquement après quelques minutes sans utilisation. L'affichage s'assombrit et l'indicateur (Fig. 2/4) s'allume. Dès que vous ouvrez la porte, l'affichage reprend son éclairage normal.

MODE D'EMPLOI KGN46XL40 BOSCH

frNotice d'utilisation Combiné réfrigérateur-congélateur 26

Consignes de sécurité et averissements 26

Conseil pour la mise au rebut 30

Etendue des fournitures 30

Lieudinstallation 31

Contrôler la températe ambiente et l'aération 31

Branchement de l'appareil 32

Présentation de l'appareil 33

Allumer l'appareil 34

Réglage de la températe 35

Fonctions speciales 35

ModeEconomied'énergie 36

Fonction alarme 36

Contenance utile 37

Le compartmenté réfrigérateur 37

Super-réfrigération 39

Compartment concélateur 39

Capacité de congestion maximale .. 40

Congélation et rangement 40

Congélation de produits frais 41

Supercongélation 42

Décongélation des produits 43

Equipement 44

Autocollant OK 44

Arrêt et remisage de l'appareil 45

Nettoyage de I'appareil 45

Éclairage (LED) 46

Economies d'énergie 46

Bruits de fonctionnement 46

Remédier soi même aux petites pannes 47

Autodiagnostic de l'appareil 49

Service après-vente 49

it Indice

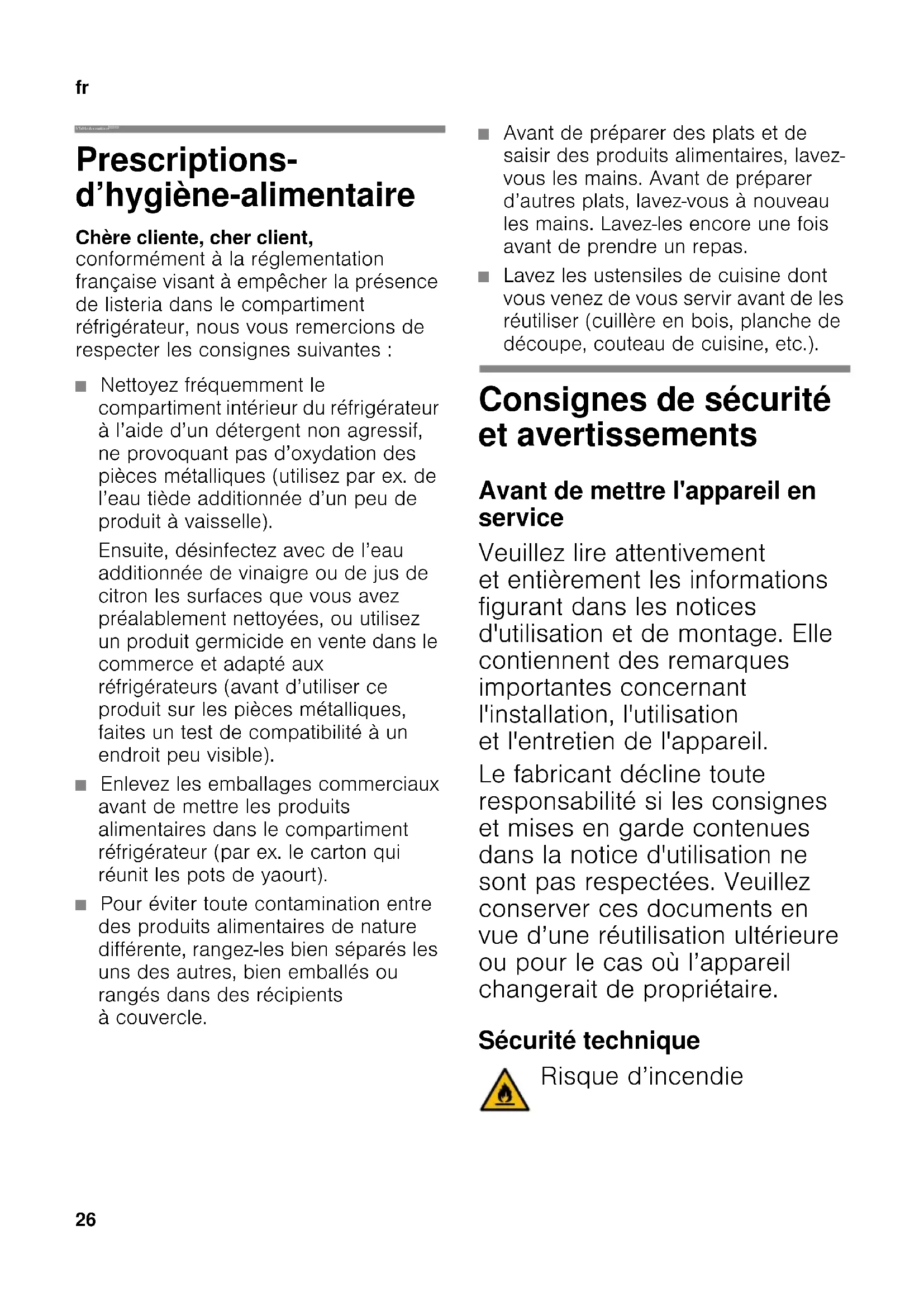

Prescriptions-d'hygiène-alimentaire

Chere cliente, cher client,
conformement a la reglementation
frangaise visant a empêcher la presence
de listeria dans le compartment
réfrigerateur, nous vous remercions de
respecter les consignes suivantes:

Nettoyez frequently le compartment interieur du réfrigérateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydation des pieces métalliques (utilisez par ex. de l'eau tiège additionnée d'un peu de produit à vaisselle).
Ensuite, désinfectez avec de l'eau additionnelle de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigerateurs (avant d'utiliser ce produit sur les pieces métalliques, faites un test de compatibilité à un endroit peu visible).
Enlevez les emballages commerciaux avant demettreles produits alimentaires dans le compartment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).
Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des recipients à couvercle.

Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveaux les mains. Lavez-les encore une fois avant de prendre un repas.
Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Consignes de sécurité et averissements

Avant demettre l'appareil en service

Veuillez lore attentivement et entierement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant decline toute responsabilité si les consignes et mises en garde containues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Sécurité technique

Risque d'incendie

Dans les tubulures du circuit frigorifique circule une petite quantité de fluide frigorigène respectieux de l'environnement mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer.

Si I'appareil est endommagé

éloignez de l'appareil toute flamme neue ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranchez la fiche mâle de la prise de courant,
■ prévenez le service après-venture.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la piece dans laquelle il se trouve. Dans les pieces tropétites, un mélange gaz-air inflatable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la piece pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Lors de l'installation de l'appareil, veillez à ce que le cordon d'alimentation secteur ne soit pas coincide ni endommagé.

Si le cordon d'alimentation secteur de cet apparéil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations non effectuees dans les règles peuvent engendrer des risques considérables pour l'utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissant les exigences de sécurité.

N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur.

Risque d'incendie

Les blocs multiprisés ou blocs secteur portables peuvent surchauffer et provoquer un incendie.

N'utilisez pas de blocs
multiprises ni de blocs secteur
portables derrière l'appareil.

fr

Pendant l'utilisation

N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (p. ex. apparéils de chauffage, machine à glaçons, etc.). Risque d'explosion!
Ne dégivrez ni ne nettoyez jamais l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pièces électriques et de provoquer un court-circuit. Risque d'électrocution!
Hormis les instructions du fabricant pour ne pas prendre des mesures supplémentaires pour accelerer le dégivrage. Risque d'explosion!
Pour detacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tubulures dans lesquilles circule le produit réfrigérant.Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.
- Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammbles (p. ex. bombes aerosols) ni produits explosifs. Risque d'explosion!

Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.
Ne conservez les bouteilles de boissons fortement alcoolisées qu'hermetiquement fermées et debout.
L'huile et la graisse ne doivent pas entraer en contact avec les parties en matieres plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.
Dans compartmentingélagation, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses).Les bouteilles et les boîtes pourraient éclater !
Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures!

Évitez des risques pour les enfants et les personnes vulnérables :

Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l'utilisation sure de l'appareil.

Assurez-vous que les enfants et les personnes vulnérables ont bien compris la nature des dangers.

Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes vulnérables lorsqu'elles se trouvent pres de l'appareil.

Ne permettez l'utilisation de l'appareil qu'aux enfants de plus de 8 ans.

Surveillance les enfants pendant le nettoyage et la maintenance.

Ne laissez jamais des enfants jouer avec l'ordinateil.

• Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartment congestion.

Risque d'engelures!

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pieces constitutives aux enfants.
Ils risquent de sétouffer avec les cartons pliants et les feuilles de plastique!
L'appareil n'est pas un jouet pour enfants!
Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L'appareil convient pour

Réfrigerer et congeler des aliments,
préparer des glaçons.

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Cet apparéil est conforme aux dispositions de sécurité applicables aux apparéils électriques et il est déparasité.

Cet apparéil est conçu pour uneutilisation jusqu'à une altitudemaximale de 2000m

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à eliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Eliminez l'emballage en respectant l'environnement.

Mise au rebut de l'ancien pareil

Les apparèils usages ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en recupérer de précieuses matières premières.

Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques et electroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.
2. Sectionnez son cable d'alimentation et retirez-le avec la fiche mâle.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
4. Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparêils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les règles de l'art. Jusqu'à l'enlèvement de l'appareil, voirlez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'ordinate ou auprès de notre service après-vente.

La livreaison comprend les pièces suivantes :

Appareil independant
■ Equipement (selon le modele)
Sachet avec visserie de montage
Notice d'utilisation
Notice de montage
Carnet de service après-vente
Pierre annexe de la garantie
Informations relatives à la consommation d'énergie et aux bruits

Lieu d'installation

Un local sec et aérable convient comme lieu d'installation. Il faudrait que le lieu d'installation ne soit pas directement exposé aux rayons solaires et pas à proximité d'une source de chaleur (cuisinière, radiateur, etc.). Si l'installation a côté d'une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :

3 cm par rapport aux cuisinières électriques ou à gaz.
30 cm par rapport à un apparéil de chauffage au fuel ou au charbon.

Sur l'emplacement, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l'appareil pour compenser les inégalités du sol eventuelles.

Écart mural

Installez l'appareil de sorte à garantir un angle d'ouverture de porte de 90^ .

Contrôler la température ambiente et l'aération

Température ambiente

L'appareil a ete concu pour une categorie climatique precise. Suivant la categorie climatique, I'appareil est utilise dans les temperatures ambantes suivantes.

La catégorie climatique de l'appareil figure sur sa plaque signalétique, Fig. 12.

Catégorie climatique	Température ambiente admissible
SN +10 °C à 32 °C
N +16 °C à 32 °C
ST +16 °C à 38 °C
T +16 °C à 43 °C

Remarque

L'appareil est entièrement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambientes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5^ .

fr

Aération

Fig. 3

L'air situé contre la paroi arrêté et les parois latérales de l'appareil s'échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvre ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'ordinateil

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de lemettre en service. Il peut en effet arriver, pendant le transport, que l'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartment interieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement électrique

La prise de courant doit être proche de l'appareil et demeurer librement accessible même après avoir installé ce dernier.

Mise en garde

Risque d'électrocution!

N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service après que vous indiquera des alternatives.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220 - 240 V/50 Hz via une prise de courant installée dans les règes et compteant un fil de terre. La prise doit être protégée par un fusible de 10 A à 16 A.

Sur les apparèils utilisés dans des pays non européens, vérifie si la tension et le type de courant indiqués correspondent aux valeurs de votre réseau électrique. Vous trouvrez ces indications sur la plaque signalétique, Fig. 12.

Mise en garde

Il ne faut enaucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en Îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

Présentation de l'ordinateil

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles.

L'équipment des modèles peut varier.

Selon le modele, l'appareil peut différer du contenu des illustrations.

Fig. 1

• Selon le modele.

A Compartment réfrigérateur
B Compartiment congélateur
1-8 Éléments de commande
9* Casier a beurre et a fromage
10 Support pour petites bouteilles
11 Clayette à grandes bouteilles
12 Eclairage
13^ Clayette à bouteilles
14 Compartment froid
15 Bac à légumes avec régulateur d'humidité
16 Bac a produits surgelés

Éléments de commande

Fig. 2

1 Touche de selection du compartmenté réfrigérateur

Pour pouvoir effectuer des réglages dans le compartment réfrigérateur, appuyez sur la touche de selection.

2 Touche de selection du compartmentengélateur

Pour pouvoir effectuer des réglages dans le compartment congélateur, appuyez sur la touche de sélection.

3 Affichage de la température dans le compartment réfrigérateur

Les chiffres correspondant aux températures °C régées dans le compartment réfrigérateur.

4 Indicateur de Mode Économie d'énergie

S'allume lorsque l'appareil n'est pas en service.

5 Touche d'alarme

Sert à désactiver l'alarme sonore (voir le chapitre « Fonction alarme »).

6 Touches de réglage

Les touches « + » et « - » vous permettent de régler la température dans le compartmenté réfrigérateur et le compartmenté congélateur. En outre, il est possible d'allumer et d'éteindre les fonctions spéciales.

fr

7 Affichage de la température régnant dans le compartment conjugélateur

Les chiffres correspondant aux températures ^ C regliees dans le compartment congélateur.

8 Fonction « lock » de verrouillage des touches

Si cette fonction a eté enclenchée, impossible d'effectuer quelque réglage que ce soit par les éléments de commande.

Allumer l'appareil

1. Commencez par brancher la fiche dans la prise située au dos de l'appareil. Vérifiez que la fiche est bien branchée.
2. Branchez ensuite l'autre extrémité du cable dans la prise de courant.

L'appareil est maintainant allumé et une alarmé sonore retentit.

Appuyez sur la touche alarm off pour eteindre l'alarme sonore.

L'affichage alarm off s'eteint une fois que l'appareil a atteint la température régée.

Les températures préregliées sont atteintes au bout de plusieurs heures. Pendant cette période, ne rangez pas de produits alimentaires dans l'appareil.

Le fabricant recommande les températures suivantes :

Compartment congélateur: -18 °C
Compartment réfrigérateur: +4 °C

Remarques relatives au fonctionnement

• Àproussasamise en marche,l'appareil peut avoir besoin de plusieurs heures pouratteindrelestempératures régliées.
  Grace au système NoFrost entiement automatique, le compartmenting congelateur ne se couvre pas de givre. Il n'est plus nécessaire de dégivrer.
  S'il n'est pas possible de rouvir immédiatement la porte après l'avoir fermée, attendez un moment pour laisser à la dépression le temps de se résorber.
• Les surfaces frontales et les parois laterales du boîtier sont en partie légèrement chauffées. Ceci prévient la condensation.

Réglage de la température

Fig. 2

Compartment réfrigérateur

La température est réglablé entre +2^ et +8^ .

1. Par la touche de selection组成部分 réfrigerateur 1,CHOISSEZ LE COMPARTIMENT RÉFRIGERATUR.
2. A l'aide de la touche de réglage de la température 6, réglez-le sur la température souhaïée dans le compartment réfrigérateur.

Remarque

Pour atteindre la température choisis, ouvre les orifices d'aération d'un tiers, fig. 6.

La température est régliable entre -16 °C et -24 °C.

1. Par la touche de selection compartmentement congélateur 2,CHOISSEZ LE COMPARTMENT CONGÉLATEUR.
2. A l'aide de la touche de réglage de la température 6, réglez-le sur la température souhaitée dans le compartment congélateur.

Fonctions spéciales

Fig. 2

Fonction eco

La fonction « eco » permet de commuter l'appareil sur un mode de fonctionnement économiqueur d'énergie.

1. A l'aide des touches de selection,CHOISSEZ LE COMPARTIMENT REFRIGERATUR ou le compartment CONGELATEUR.
2. Appuyez répétitivement sur + jusqu'à ce que la mention « eco » s'allume.

L'appareil se regle automatiquement sur les températures suivantes :

Compartment réfrigérateur: +8 °C
Compartment congélateur: -16 °C

Fonction Lock de verrouillage des touches

Pour activer et désactiver le verrouillage des touches, appuyez 5 secondes sur la touche lock.

Lorsque la fonction est activée, l'affichage lock s'allume.

Le bandeau de commande est désormais protégé contre les manipulations involontaires.

Exceptions au verrouillage des touches :

Pour désactiver le verrouillage des touches, la touche lock peut être actionnée.

Mode Économie d'énergie

L'affichage des éléments de commande passée en mode Économie d'énergie si vous n'effectuez aucune manip sur l'appareil.

L'affichage du Mode Economie d'énergie, Fig. 2/4, est allumé.

Dès que vous utilisez l'appareil, que vous ouvrez la porte par exemple, l'affichage commute sur l'éclairage normal.

Fonction alarme

Une alarmé sonore peut se déclencher dans les cas suivants.

Alarmedeporte

Lorsque l'appareil reste trop longtemps ouvert, l'alarme de porte s'enclenché et la mention « alarm » 2/5 s'allume. Le fait de refermer l'appareil et eint l'alarme sonore.

Alarme de température

Un sonorité intermittente se fait entendre et la touche Alarme s'allume.

L'alarme de température s'enclenché lorsque la température est trop élevé dans le compartment Congélateur et que les produits surgelés risquent de s'abîmer.

L'alarme peut s'activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s'abimer :

Lors de la mise en service de l'appareil.
Si vous avez range de grandes quantités de produits frais.

Remarque

Ne remettez pas à congefer des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

N'utilisez pas la durée de conservation dans son intégralité.

Désactiver l'alarme

Fig. 2

Appuyez sur la touche « alarm » 5 pour éteindre l'alarme sonore.

Contenance utile

Voutrouvez les indications relatives à la contentance utile sur la plaque signalétique de votre apparéil. Fig. 12

Utiliser l'intégralité du volume de congélation

Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirez les recipients. Vous pouvez des lors empiler les produits alimentaires directement sur la clayette et au bas du compartment de congélation.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrêté. Cela générait sinon la circulation de l'air.

Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière.

Pour retirer les pieces d'équipement

Tirez le bac à produit congélés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 9

Le compartment réfrigérateur

Le compartment réfrigerateur est l'endroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les oeufs, les plats précuisés et les pâtisseries.

Consignes de rangement

• Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur.
  Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.
  Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballos ou couverts. Vous évitez de la sorte que des pieces en plastique transmettent le goût ou se décolorent dans le compartment réfrigerateur.
• Attendez que les boissons et alimentés chauds aient refroidi à la température de la pierce avant de les ranger dans l'appareil.

Remarque

Dans le compartment réfrigérateur, veillez à ce que les produits alimentaires n'obstruient pas les orifices de sortie d'air car cela générait sa circulation. Les produits alimentairesrangésdirectement devant les orifices de sortie d'air peuvent geler au contact de l'air froid affluaant.

fr

Tenez compte des différentes zones froides dans le compartment réfrigérateur

L'air circulant dans le compartment réfrigérateur fait que des zones différemment froides apparaissent :

• Les zones les plus froides se situent devant les orifices de sortie d'air et dans le bac réfrigéré, Fig. 1/14.

Remarque

Dans la zone la plus froide, rangez les alimentés délicats (par ex. le poisson, la charcuterie, la viande).

Zone la moins froide elle se trouve complètement en haut, contre la porte.

Remarque

Rangez dans la zone la moins froide par ex. le fromage à pâté dure et le beurre. De laASF, le fromage dur peut continuer de développement son arôme et le beurre demeure tartinable.

Bac à légumes avec régulateur d'humidité

Figure 7

Pour creer un climat de stockage optimal pour les fruits et legumes, vous pouze regler l'humidite de l'air dans le bac à legumes :

• Principalement des légumes et apparéil rempli de produits différents ou faiblement rempli - humidité de l'air élevé
  ■ Principalement des fruits et apparéil très rempli - humidité de l'air basse

Remarques

Il est recommandé de ranger les fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors du réfrigérateur à des températures entre +8^ à +12^ pour en préserver la qualité et l'arôme.
Suivant la quantité et la nature des produits stockés, de l'eau peu se condenser dans le bac à légumes. Retirez l'eau condensée avec un essuie-tout sec et ajustez l'humidité de l'air dans le bac à légumes via le régulateur d'humidité.

Compartment froid

Fig. 6

Les températures régnant dans le compartment froid sont plus basses que dans le compartment réfrigérateur. Des températures inférieures à 0^ peuvent également se manifester.

Idéal pour ranger le poisson, la viande et la charcuterie. Ne convient pas pour les salades, les légumes et les produits alimentaires qui craignent le froid.

Vous pouvez modifier la température des bacs réfrigérés en jouant sur l'ouverture d'aération. Pour réduire la température, déplacez le curseur de régulation de température vers le haut. Pour hausser la température, déplacez le curseur de régulation de température vers le bas.

Figure 6

Super-réfrigération

Pendant la superRéfrigération,
la température dans le compartment
réfrigérateur descend le plus bas
possible pendant env. 6 heures. Ensuite,
l'appareil commute sur la température
réglée avant que vous n'activiez
la superRéfrigération.

Activez la superRéfrigération par exemple

avant de ranger de grandes quantités d'aliments.
avant de réfrigerer rapidement des boissons.

Activer et désactiver

Figure 2

1. À l'aide de la touche fridge,CHOISISEZ le compartmenté réfrigérateur.
2. Appuyez sur la touche de réglage de la température 6 jusqu'à que l'affichage « Super » s'allume.

Vous n'avez pas besoin de désactiver la superRéfrigération. Au bout de 6 heures, l'appareil commute automatiquement sur la température régéeAAPARAVANT.

Utilisation du compartment congélateur

Sert à ranger des produits surgelés.
Sert à confectionner des glaçons.
- Pur congefer des produits alimentaires.

Remarque

Veiliez à ce que la portedu compartment congestioneur soitcorrectement fermée! Si cette portereste ouverte, les produits surgelésdegeleront. Le compartmentcongealateur se givre fortement.En outre: gaspillage d'énergie duà une consommation elevéed'électricité !

Capacité de congélation maximale

Sur la plaquette signalétique, vous trouvrez des indications concernantla capacité de congélation maximale en 24 heures. Fig. 12

Conditions préalables à la capacité de congélation maximale

Avant de ranger des produits alimentaires frais, allumez la supercongélation (voir le chapitre « Supercongélation »).
Retirez les bacs; empilez les produits alimentaires directement sur la clayette et au bas du département congélateur.
- Rangez les quantités assez importantes de produits alimentaires dans le département le plus haut. Illes y seront congelez à la fois très vite et en douceur.

Congélation et rangement

Achats de produits surgelés

Leur emballage doit etre intact.
Ne dépassez pas la date-limits de conservation.
Il faut que la température dans le conGPLateur bahut du supermarché soit de -18 °C ou encore plus basse.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Attention lors du rangement

• Rangez les quantités assez importantes de produits alimentaires de préférence dans le bac à produits congelés supérieur. Ils y seront congelés à la fois très vite et en douceur.
• Étalez les produits alimentaires sur une grande surface dans les compartments et/ou dans les bacs à produits congelés.

Remarque

Veillez à ce que les produits congelés n'entrent pas en contact avec des produits frais à congefer Le cas échéant, placez les produits congelés dans d'autres bacs à produits congelés.

Pour que l'air circule bien dans l'appareil, introduisez le bac à produits congelés jusqu'à la butée.

Congeler une petite quantité d'aliments

La façon de congefer des petites quantités d'aliments afin qu'ils soient congestés à coeur le plus rapidement possible est expliquée au chapitre Supercongélation automatique.

Congélation de produits frais

Pour congefer les aliments, n'utilisez que des aliments frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour préserver le mistré. possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Voutrouvrez en librarie toute une bibliographie sur la condensation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, legumes, herbes culinaires, oeufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se présent pas à la congélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes,poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétre dans l'emballage pour que les alimentés ne perdent pas leur goût ni ne s'est pas.

1. Placez les alimentés dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez I'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Film en plastique, feuilles en polyéthylene, feuilles d'aluminium, boîtes de congélation.

Vous trouvrez ces produits dans le commerce spécialisé.

fr

Emballages inadaptés :

Papier d'emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d'achat déjà utilisés.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistants au froid, ou assimilés.

Vous pouvez sceller les sachets ou boudins en polyéthylèneavec une thermosoudeuse.

Durée de conservation des produits surgelés

La durée de conservation dépend de la nature des produits alimentaires.

Si la température a été régée sur -18 °C :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
Fromage, volaille, viande : jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Pour en conserver les vitamines, la valeur nutritive, l'aspect et la saveur, les alimentents doivent etre congelés a c戚ur le plus rapidement possible.

Lorsque la supercongélation a été activée, l'appareil fonctionne en permanence. Les températures dans le compartment congestion sont nettement plus basses qu'en service normal.

Activer la supercongélation

Vous pouvez utiliser la supercongélation de différentes façon, en fonction de la quantité d'aliments à congefer.

Remarque

Si vous avez activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Supercongélation automatique

La façon de congeler à cœur le plus rapidement possible de petites quantités d'aliments est la suivante :

dans le bac à produits congelés inférieur
à gauche

La supercongélation automatique s'active automatiquement lors de la congélation d'aliments chauds.

Supercongélation manuelle Fig. 2

Congelez les quantités importantes d'aliments de préférence dans le compartment le plus haut. Ils y seront congélés à la fois très vite et en douceur.

Pour éviter une augmentation indésirable de la température, activez la supercongélation quelques heures avant de congeler les alimentés frais.

Pour utiliser la capacité de congélation maximale, activez la supercongélation 24 heures avant de congeler les produits frais.

1. À l'aide de la touche de sélection 2, Sélectionnez le compartment congélateur.
2. Appuyez répétitivement sur la touche de réglage de la température 6 jusqu'à ce que l'affichage super s'allume.

Désactiver la supercongélation

Fig. 2

1. À l'aide de la touche de sélection 2, Sélectionnez le compartment congélateur.
2. Appuyez répetitivement sur la touche de réglage 6 jusqu'à ce que la température souhaitée s'affiche.

La supercongélation est désactivée.

Lorsque la supercongélation est terminée, l'appareil revient automatiquement en service normal.

Avec la supercongélation automatique: dés que la petite quantité d'aliments à congefer est congélée à cœur.
Avec la supercongélation manuelle : au bout de 2 jours 1 / 2 environ.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvez désirer entre plusieurs possibités :

a la température ambiente,
Dans le réfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
Dans le micro-ondes.

Attention

Ne remettez pas à congefer des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement

Clayettes et bacs

Vous pouvez modifier à volonté
l'agencement des clayettes dans
le compartment et des bacs en
contreporte : Tirez la clayette en avant,
abaissez-la et faites-la basculer
lateralément pour l'extraire. Soulevez
le bac puis sortez-le.

Equipement spécial

(selon le modele)

Clayette à bouteilles

Fig. 5

Cette clayette permet de ranger des bouteilles de manière sure.

Bac à glaçons

Fig. 11

1. Remplissez le bac à glaçons aux 3/4 d'eau potable puis rangez-le dans le compartment Congélateur.
2. Si le bac est resté collé dans le compartment congestionelateur, n'utilise qu'un instrument émousse pour le decoller (un manche de cuiller par ex.).
3. Pour enlever les glaçons du bac, passsez-le brièvement sous l'eau du robinet ou déformez légèrement le bac.

Calendrier de congélation

Fig. 10

Pour que la qualité des produits congelés ne diminue pas, ne dépassez pas la durée de stockage. Les chiffres à côté des symboles indiquent en mois la durée de conservation permise pour le produit concerné. Produits surgelés en vente habituelle dans le commerce : vérifie la date de fabrication ou la date limite de conservation.

Accumulateurs de froid

Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le rechauffement des produits surgelés stockés dans l'appareil. Pour parvenir à la durée maximale de stockage, placez l'accumulateur de froid sur les produits alimentaires situés dans le compartment le plus haut.

Vous pouvez également vous servir des accumulateurs de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee.

Autocollant « OK »

(selon le modele)

L'autocollant « OK » vous permet de vérifier si les plages de températures sûres de +4 °C ou moins recommendées pour les alimentés sont atteintes dans le compartment réfrigérateur. Si l'autocollant n'indique pas « OK », abaissez progressivement la température.

Remarque

Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température régée.

Réglage correct

Arrêt et remisage de l'ordinateil

Éteindre l'appareil

Appuyez sur la touche « + » pendant 10 secondes.

Le groupe frigorifique s'eteint.

Remisage de l'appareil

Si I'appareil doit rester longtemps sans servir :

1. Débranchez la fiche du secteur ou déconnectez leFuse.
2. Nettoyez l'appareil.
3. Laissez les portes de l'appareil ouvertes.

Nettoyage de l'appareil

Attention

N'utilisez:aucun produit de nettoyage ni,aucun solvant contenant du sable, du chlorure ou de l'acide.
N'utilisez jamais d'éponges abrasives ou susceptibles de rayer.

Des zones corrodées pourraient apparaitre sur les surfaces métalliques.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle.
Ces pieces pourraient se déformer!

L'eau de nettoyage ne doit pas pénétrer dans les zones suivantes :

Éléments de commande
Éclairage
Orifices de ventilation
Orifices dans la plaque de séparation

Procedez comme suit :

1. Débranchez la fiche du secteur ou déconnectez le fusible.
2. Retirez les produits congelés et stockez-les dans un endroit frais. Posez un accumulator de froid (si disponible) sur les produits alimentaires.
3. L'eau de rincege ne doit pas pénétre dans les éléments de commande, l'éclairage, les ouvertures d'aération ou les ouvertures de la plaque de séparation!

Nettoyez l'appareil avec un chiffon doux, de l'eau tiède et du produit vaisselle à pH neutre.

1. N'essuyez le joint de porte qu'avac de l'eau propre puis sechez-le soigneusement.
2. ÀpRES le nettoyage, rebranchez l'appareil.
3. Rangez à nouveau les produits congelés.

Equipement

Pour nettoyer, il est possible de retarder toutes les pieces variables de l'appareil.

Sortir les supports en contre-porte Fig. 4

Soulevez les supports et retirez-les.

Retirer les clayettes en verre

Tirez les clayettes en verre à vous puis extrayez-les.

Retirer le bac

Fig. 8

Tirez le bac à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Retirer le bac à produits congelés Fig. 9

Tirez le bac à produit congeles à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED

ne demandant pas d'entretien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. radiateur, cuisine).
  Utilizez le cas échéant une plaque isolante.
• Attendez que les plats chauds aient refroidi avant de les ranger dans le compartment Congélateur.
  Déposez le produit congelé dans le compartment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires.
  N'ouvre la porte de l'appareil que le plus brievement possible.
  Pour obtenir la consommation d'énergie la plus faible : respectez la distance latérale minimale par rapport aux murs.
  L'agencement des pieces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement

Bruits parfaitement normaux

Remarque

Lorsque la supercongélation est activée, l'appareil peut fonctionner plus bruyamment.

Bourdonnement sourd

Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans les tuyaux.

Cliquetis

Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Craquement

Le dégivrage automatique a lieu.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

VeuillezmettreI'appareil d'aplombaI'aide d'un niveau a bulle. Ajustezensuite l'horizontalite par les piedsàvis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coince

Vérifiez les pieces amovibles puis remettez-les en place correctement.

Des bouteilles

ou récipients se touchent

Eloignez légèrement les bouteilles ou réciPIents les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV):

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui seront.

Vous évitez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède
La température deviefortement par rapportau réglage.		Dans certains cas, il suffira d'éteindrel'appareil pendant 5 minutes.Si la température est trop élevé,verifiez au bout de seulement quelques heuressi un rapprochement de la température a eulieu.Si la température est trop basse,verifiez à nouveau la températurele lendomain.
La température dans lecompartiment réfrigérateurou le bac réfrigéré est tropbasse.		Hausser la température dans le compartment réfrigérateur.
		Déplacer le curseur de régulation detempérature du le bac réfrigéré vers le bas.Figure 6
La température régnant dansle compartment congrélateurest trop élevé.	You've ouvertféquemment l'appareil.	N'ouvrez pas l'appareil inutillement.
	Les orifices d'apportet d'évacuation d'air sontrecouverts par des objetsfaisant obstacle.	Enlevez ces obstacles.
	You've mis une assezgrande quantité d'alimentsà congeler.	Ne dépassez pas la capacité de congélationmaximale.
L'appareil ne réfrigère pas,l'affichage de températureet l'éclairage interieur sontallumés.	L'appareil se trouve surle mode Exposition.	Appuyez sur la touche d'alarme, Fig. 2/5,pendant 10 secondes, jusqu'à ce qu'une tonalité de confirmation se fasse entendré.Vérifiez au bout d'un certain temps si l'appareil réfrigère.
Les parois latérales de l'appareil sont chaudes.	Les parois latérales recèlent en effet des tubes qui se réchauffent pendant le processus de refroidissement.	Ceci est un comportement normal qui ne représentée aucune anomalie de fonctionnement. La chaleur n'abîme pas les meubles qui touchent l'appareil.
L'éclairage ne fonctionne pas.	L'éclairage par LED est défectueux.	Voir le chapitre « Éclairage (LED) ».
	L'appareil est restée ouverte trop longtemps. L'éclairage s'éteint au bout d'environ 10 minutes.	Après avoir fermé et ouvert l'appareil, l'éclairage fonctionne à nouveau.
Aucunvoyant ne s'allume. Coupure de courant; disjoncteur disjoncé; fiche mâle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
La portedu compartment congestionelaurer est restée longtemps ouverte; le compartment congestionelaurer n'atteint plus la température.	L'évaporateur (le générateur de froid) équipant le système NoFrost est tellement givré qu'il ne peut plus se dégivrer de façon entièrement automatique.	Pour dégiver l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la porte de l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Pour éviter dans ce cas que le bac d'évaporation ne déborde, récapérez cette eau à l'aide d'une éponge. L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartment intéérieur. Remettez ensuite l'appareil en service.
La supercongélation automatique ne s'active pas.		L'appareil decide de lui-même si la supercongélation automatique est nécessaire et l'active ou la désactive automatiquement.

Votre apparéil est équipé d'un programme automatique d'autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer.

Démarrer le self-test de l'ordinateil

1. Éteignez l'appareil et attendez 5 minutes.
2. Allumez l'appareil et au cours des dix premières secondes, appuyez pendant 3-5 secondes sur la touche de réglage « - » jusqu'à ce qu'un signal sonore retentisse.

Le programme de self-test démarre.

Pendant le self-test, un signal sonore long retentit.

Une fois le self-test terminé et si un signal sonore retentit deux fois, cela signifie que votre apparéil fonctionne correctement.

Si 5 signaux sonores retentissant, il y a presence d'un dernier. Veuillez prévenir le service après-vente.

Terminer l'autodiagnostic de l'ordinateil

Une fois le programme executé, l'appareil revient sur le service normal.

Service après-vente

Pour connaître le service après-ventesitué le plus pres de chez vous, consultez l'annuaire téléphonique ou le repertoire des services après-vente (SAV). Veuillez indiquer au SAV le numero de série (E-Nr.) de l'appareil et son numero de fabrication (FD-Nr.).

Voutrouvez ces indications sur la plaque signaletique. Figure 12

Aidez-nous à éviter des déplacements inutiles : merci d'indiquer les numérios de série et de fabrication. Vous economiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Voutrouverez les données de contact pour tous les pays dans l'annuaire cijoint du service après-vente.

FR0140101100

B070222141

CH 0848 840 040
