Tipo di prodotto	Frigorifero-congelatore combinato
Alimentazione elettrica	220-240 V, 50 Hz, corrente alternata, classe di protezione I
Categorie climatiche	SN (da 10 °C a 32 °C), N (da 16 °C a 32 °C), ST (da 16 °C a 38 °C), T (da 16 °C a 43 °C)
Refrigerante	R600a (infiammabile, ecologico)
Sistema di sbrinamento	NoFrost automatico (congelatore senza brina)
Super-raffreddamento	Attivo per circa 6 ore per raffreddare rapidamente
Supercongelamento	Manuale o automatico per congelare rapidamente cibi freschi
Funzione allarme	Allarme porta e allarme temperatura (acustico e visivo)
Modalità Risparmio energetico	Il display passa in modalità economica dopo inattività
Blocco tasti	Protezione contro manovre involontarie
Illuminazione interna	LED, riparazione riservata al servizio clienti
Intervallo di temperatura frigorifero	da +2 °C a +8 °C
Intervallo di temperatura congelatore	da -16 °C a -24 °C
Cassetto per verdure	Con regolatore di umidità regolabile
Adesivo OK	Verifica della temperatura (+4 °C) nel frigorifero
Pulizia	Acqua tiepida e detergente delicato; non utilizzare pulitore a vapore né lavastoviglie per i ripiani
Sicurezza	Non utilizzare ciabatte multipresa né prolunghe; non conservare sostanze esplosive o infiammabili
Autodiagnosi	Programma di autotest accessibile tramite i tasti
Servizio post-vendita	Contattare il servizio clienti con il numero di serie (E-Nr.) e FD-Nr.
Altitudine massima	2000 m

Domande frequenti - KGN46XL40 BOSCH

Come accendere l'apparecchio per la prima volta?

Inserire la spina nella presa sul retro dell'apparecchio, quindi collegare l'altra estremità alla presa di corrente. L'apparecchio si accende e suona un allarme acustico. Premere il tasto alarm off per spegnerlo. Attendere diverse ore prima di inserire alimenti.

Come regolare la temperatura del frigorifero?

Premere il tasto di selezione del vano frigorifero (1). Utilizzare i tasti + o - (6) per regolare la temperatura tra +2 °C e +8 °C.

Come attivare il supercongelamento?

Selezionare il vano congelatore con il tasto (2). Premere ripetutamente il tasto + (6) fino a quando il display super si accende. Il supercongelamento si disattiva automaticamente dopo circa 2,5 giorni.

Cosa fare se si attiva l'allarme di temperatura?

L'allarme acustico si attiva se la temperatura del congelatore è troppo alta. Premere il tasto alarm (5) per spegnerlo. Verificare che la porta sia ben chiusa e che non siano stati introdotti troppi alimenti freschi.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Rimuovere gli alimenti. Pulire l'interno con un panno morbido, acqua tiepida e un detergente a pH neutro. Non utilizzare mai un pulitore a vapore né spugne abrasive. I ripiani e i cassetti non sono adatti alla lavastoviglie.

Il congelatore non sbrina, cosa fare?

Il sistema NoFrost sbrina automaticamente. Se l'evaporatore è ghiacciato, estrarre gli alimenti, spegnere l'apparecchio e lasciare la porta aperta 20 minuti. L'acqua di sbrinamento defluisce nel vassoio di evaporazione. Pulire e riaccendere.

Come utilizzare il cassetto per verdure con regolatore di umidità?

Per le verdure: impostare l'umidità su alta. Per la frutta: impostare su bassa. Ciò consente di creare un clima di conservazione ottimale. Può formarsi della condensa a seconda della quantità; asciugare con un panno asciutto.

Come cambiare l'illuminazione LED?

L'illuminazione LED non richiede manutenzione. In caso di guasto, contattare il servizio post-vendita. Le riparazioni sono riservate al servizio clienti o a specialisti autorizzati.

Cosa fare se l'apparecchio non raffredda?

Controllare che la spina sia ben inserita e che il fusibile non sia saltato. Se il display è acceso, l'apparecchio potrebbe essere in modalità esposizione. Premere il tasto dell'allarme per 10 secondi finché non si sente un tono di conferma.

Come attivare la modalità risparmio energetico?

La modalità risparmio energetico si attiva automaticamente dopo alcuni minuti di non utilizzo. Il display si oscura e l'indicatore (Fig. 2/4) si accende. Non appena si apre la porta, il display riacquista la luminosità normale.

MANUALE UTENTE KGN46XL40 BOSCH

itlstruzioni per l'uso Frigorifero combinato 50

Avvertenze di sicurezza e potenziale pericolò 50

Avverenze per lo smaltimento 53

Dotazione 54

Luogo d'installazione 55

Osservare la temperatura ambiente e la ventilazione 55

Collegare l'apparecchio 56

Conoscere l'apparecchio 57

Accensionedell'apparecchio 58

Regolare la temperature 58

Funzioni speciali 59

Modo di risparmio energetico 59

Funzione di allarme 59

Capacità utile totale 60

Il frigorifero 60

Super-raffreddamento 62

Congelatore 62

Max. capacità di congelamento 62

Congelare e conservare 63

Congelamento di alimenti freschi .... 63

Super-congelamento 64

Decongelare surgelati 65

Dotazione 66

Adesivo OK 67

Spegnere e mettere fuori servizio l'apparecchio 67

Pulizia dell'apparecchio 68

Illuminatione (LED) 69

Risparmiare energia 69

Rumori di funzionamento 69

Eliminare piccoli guasti 70

Autotest dell'apparecchio 72

Servizio di assistenza clienti 72

nl Inhoud

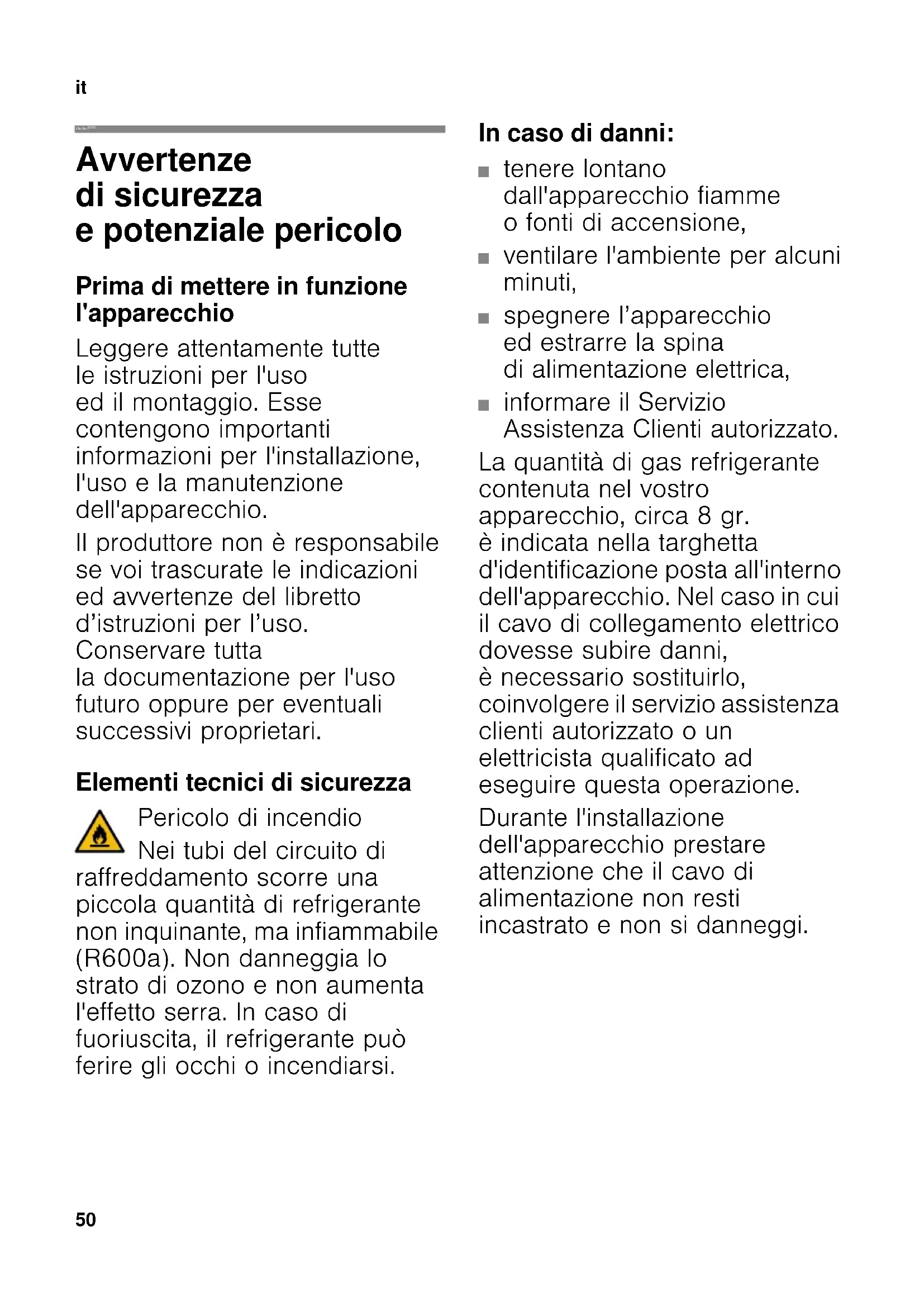

Avvertenze di sicurezza e potenziale pericolo

Prima di mettere in funzione l'apparecchio

Leggere attendamente tutte

le istruzioni per l'uso

ed il montaggio. Esse

contengono importanti

informazioni per l'installazione,

l'uso e la manutenzione

dell'apparecchio.

Il produttore non è responsabile se voi trascurate leindicazioni ed avventenze del libretto d'istruzioni per l'uso.

Conservare tutte

la documentazione per l'uso futuro oppure per eventuali successivi proprietari.

Elementi tecnici di sicurezza

Pericolo di incendio

Nei tubi del circuito di

raffreddamento scorre una

piccola quantità di refrigerante non inquinante, ma infiammabile

(R600a). Non danneggia lo

strato di ozono e non aumenta

I'effetto serra. In caso di

fuoriuscita, il refrigerante cui

ferire gli occhi o incendiarsi.

In caso di danni:

tenere lontano

dall'apparecchio fiamme

o fonti di accensione,

ventilare l'ambiente per alcuni minuti,

spagnere l'apparecchio

di alimentazione elettrica,

informare il Servizio

Assistenza Clienti autorizzato.

La quantità di gas refrigerante

continuta nel vosto

apparecchio, circa 8 gr.

e indicata nella targhetto

d'identificazione posta all'interno

dell'apparecchio. Nel caso in cui

il cavo di collegamento elettrico

dovesse subire danni,

è necessario sostituirlo,

coinvolgere il servizio assistenza

clienti autorizzato o un

elettricista qualificato ad

eseguirequestaoperazione.

Durante l'installazione

dell'apparecchio prestare

attenzione che il cavo di

alimentazione non resti

incastrato e non si danneggi.

Se il cavo di alimentazione di\ questo appearecchio subisce\ danni, delve essere sostituito dal\ produttore, dal suo servizio di\ assistenza clienti o da persona\ in possesso di simile qualifica.\ Le installazioni e le riparazioni\ eseguite in modo non corretto\ possoconoMETtere l'utente in\ grave pericolo.

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad esquirezza operazione.

E consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.

Nonutilizzare prese multiple, prolonghe o adattatori.

Pericolo di incendio

Le presemultipleportatili o

gli alimentatori portatili possono surriscaldarsi e provocare un incendio.

Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio.

Nell'impiego quotidiano

Non introdurre mai apparecchi elettrici all'interno di quello elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosion!

Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore! Il vapore cui raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scossa elettrica!

A parte leindicazioni del produttore non adottare ulteriori misure per accelerare lo sbrinamento.Pericolo di esplsoione!

Non utilizzato oggetti appuntiti o affiliati per rimuovere la brina o il ghiaccio. Si rischia di danneggiare i tubi del refrigerante. Il refrigerante fuoriuscito più incendiarsi o provocare lesioniagli occhi.

Non conservare nell'apparecchio prodotti contenti gas propellenti combustibili (per es. bombolette spray) e sostaze explosive. Pericolo di esplosion!

Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come predellino o come sostegno.

it

Per lo sbrinamento e la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Estrarre la spina di alimentazione, non tirare il cavo di collegamento.
- Conservare l'alcol ad alla gradazione soltanto in contentitori ermetici e in posizione verticale.
Evitare che oli o grassi imbrattino parti plastiche e le guarnizioni delle porte. Altrimenti le parti plastiche e le guarnizioni delle porte divertano porose.
Evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria.
Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenti anidride carbonica).Bottlie e lattine possono scoppiare!
Non mettere in bocca alimenti
congelati appena presi dal
congelatore.
Pericolo di ustioni da freddo!

Per prevenir pericoli per bambini e persona rischio:

Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi e le persone sprovviste di sufficiente conoscenza sull'utilizzo sicuro dell'apparecchio.

Accertarsi che i bambini e le persone a rischio abbiano compreso i pericoli.

Una persona responsablee della sicurezza è tenuta a sorvegliare o struire i bambini e le persone a rischio in rapporto con l'apparecchio.

Permettere l'uso dell'apparecchio solo a bambini di età di 8 anni o superiore.

Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio.

Evitare il contatto prolongato delle mani con alimenti
congelati, ghiaccio o i tubi
dell'evaporatore ecc.
Pericolo di ustioni da freddo!

Bambini in casa

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo!
L'apparecchio non è un giocattolo per bambini!
Per appearecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

Norme generali

L'apparecchio è idoneo

per raffreddare e congelare alimenti,
per preparare ghiaccio.

Questo appearecchio è destinato all'uso domestico privato nelle famiglie ed all'ambiente domestico.

La tenuta ermetica del circuito del freddo è stata controllata.

Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi.

Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Avverenze per lo smaltimento

Smaltimento dell'imballaggio

L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme.

Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

Rottamazione di un appearecchio dismesso

Gli apparecchi dismessi dispongono,.
ancora di un valore residuo! Un corretto
smaltimento nel rispetto dell'ecologia,
permette di recuperare materie prime
pregiate.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avviso

In caso di appearecchi fuori uso

1. Estrarre la spina di alimentazione.
2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.
3. Non estrarre i ripiani e i contentitori,\ eso rende più dificile ai bambini\ di entrare nel vano frigo\ dell'apparecchio!
4. Vietare ai bambini di giocare con un appearecchio dismesso. Pericolo di asfissia!

I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell'apparecchio alla piattaforma di riciclaggio.

Dotazione

Dopo il disimballo controllare l'apparecchio per accertare eventuali danni di trasporto.

In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l'apparecchio è stato acquistato.

La dotazione comprende i seguenti componenti:

Apparecchio
■ Accessori (a secondo del modello)
Busta con il materiale utile al montaggio
Istruzioni per l'uso
Istruzioni per il montaggio
Libretto del servizio assistenza clienti autorizzato
Allegato di garanzia convenzionale
- Informazioni sul consumo energetico e sui possibili rumori

Luogo d'installazione

Il luogo d'installazione idoneo è un locale asciutto, ventilabile. Il luogo d'installazione non deve essere esesto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispetto le seguenti distance minime alla fonte di calore:

Da cucine elettriche o a gas 3 cm.
Da stufe ad olio o a carbone 30~cm

Il pavimento nel luogo d'installazione non deveCEDere,rinforzarlo se necessario.Compensare gli spessori le eventuali disuguaglianzi dei pavimento.

Distanza dal muro

Installare l'apparecchio in modo da garantire un angolo di aperture della porta di 90^ .

Osservare la temperatura ambiente e la ventilazione

Temperatura ambiente

L'apparecchio è progettato per una specifica classe climatica. In funzione di但这a, l'apparecchio più essere usato alle seguenti temperature ambientali.

La classe climatica è indicata nella targhetto porta-dati. Figura 12

Classe climatica	Temperatura ambiente ammessa
SN da +10 °C a 32 °C
N da +16 °C a 32 °C
ST da +16 °C a 38 °C
T da +16 °C a 43 °C

Avverenza

L'apparecchio è perfettamente efficente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN vieneMESSO in funzione a temperature ambiente inferiori,possono essere esclusi danni all'apparecchio fino ad una temperatura di +5^

Ventilazione

Figura 3

L'aria lungo la parete posteriore e nelle laterali tende a scaldarsi, l'aria riscaldata deve poter defluire liberamente. In caso contrario il refrigeratore deve lavorare di più. Questo aumento il consumo di energia elettrica. Percio: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria di raffreddamento.

Collegare l'apparecchio

Dopo ave posizionato l'apparecchio, attendere circa 1 ore prima di metterlo in funzione, quello assicura che l'olio lubricante si raccolga nella parte bassa del motore e non penetr nel circuito di raffreddamento.

Pulire l'interno dell'apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell'apparecchio»).

Collegamento elettrico

La presa elettrica deve essere vicino all'apparecchio ed essere accessibile ancche al termine dell'infallazione dell'apparecchio.

! Avviso

Pericolo di scossa elettrica!

Se il cavo di alimentazione non è sufficientemente lungo, non utilizzato in nessun caso prese multiple o prolonghe. Contattare il servizio di assistenza clienti per le possibili alternative.

L'apparecchio è conforme alla classe di protezione I. Collegare l'apparecchio alla corrente (220-240 V/50 Hz CA)tramite una presa con conduttore di terra installata a norma. La presa deve essere protetta con un fusibile da 10 A a 16 A.

Per gli appearecchi che vengono utilizzati in paesi non europei, controllare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono disponibili sulla targhetto identificativa, figura 12.

! Avviso

I nostri appearecchi possono essere collegati ad un inverter sinusoidale di rete.

Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l'apparecchio

Svolgere l'ultima pagina con le figure.
Questo libretto d'istruzioni per l'uso
e valido per vari modelli,
pertanto le dotazioni possono variare.
Nelle illustrazioni sono possibili
differenze.

Figura 1

• Non in tutti i modelli.

A Frigorifoero
B Congelatore
1-8 Elementi di lavoro
9* Scomparto per burro e formaggio
10 Balconcino per bottigiette
11 Ripiano per bottiglie grandi
12 Illuminazione
13^ Ripiano bottiglie
14 Vano a 0^ C
15 Cassetto per verdure con regolatore di umidità
16 Cassetto surgelati

Elementi di lavoro

Figura 2

1 Tasto di selezione per il vano frigorifero

Per eseguire regolazioni per il frigorifero, premere il pulsante selezione.

2 Tasto di selezione del congelatore

Per eseguire regolazioni del congelatiore, premere il pulsante selezione.

3 Indicatore temperatura del frigorifero

I numero correpondono alle temperature del frigorifero regulate in ^ C

4 Indicazione Modo di risparmio energetico

É accesa solo quando l'apparecchio non è in uso.

5 Pulsante di allarme

Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»).

6 Pulsanti di impostazione

Con i pulsanti «+» e «-» cui possono essere attivate e disattivate le funzioni speciali.

7 Indicatore temperatura del congelatore

I numero correpondono alle temperature del congelatore regolate in ^ C

8 Funzione di blocco dei pulsanti «lock»

Se esta funzione è attivata, non sono possibili regolazioni die elementi di lavoro.

Accensionedell'apparecchio

1. Inserire prima la spina nel connettore sul lato posteriore dell'apparecchio. Controllare che la spina sia completeness inserta.
2. Inserire poi l'altra estremita del cavo nella presa.

Ora l'apparecchio è acceso e viene emesso un segnale acustico di avviso.

Per disattivare il segnale acustico premere il pulsante alarm off.

L'indicazione alarm off si spegne quando l'apparecchio ha raggiunto la temperatura regolata.

Le temperature predefinite vengono raggiunte dopo diverse ore. Durante questo periodo vi Invitation a non introdurre alimenti nell'apparecchio.

All'origine sono consigiate le seguenti temperature:

Congelatore: -18 °C
Frigorifero: +4 °C

Istruzioni per il funzionamento

• Dopo l'accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte.
  Grazie alsystema automatico NoFrost nel congelatore non si forma ghiaccio. Lo sbrinamento da parte del cliente non è più necessario.
  Se la porta, dopo averla chiusa, oppone resistenza ad una nuova aperture, attendere un attimo finché le pressioni interne non si sono compensate.

Le pareti anteriori e laterali dell'apparecchio possono scaldarsi leggermenteper impedire la formazione di condensa.

Regolare la temperatura

Figura 2

Frigorifero

La temperatura può essere regolata da +2^ a +8^ .

1. Con il pulsante selezione del frigorifero 1 selezionare il frigorifero.
2. Con il pulsante di regolazione temperatura 6 regolare la temperature del frigorifero.

Avverenza

Per raggiungere la temperatura selezionata, après per 1/3 le aperture di aerazione, figura 6.

Congelatore

La temperatura può essere regolata da - 16^ a -24^

1. Con il pulsante selezione del congelatore 2 selezionare il congelatore.
2. Con il pulsante di regolazione temperatura 6 regolare la temperatura del congelatore.

Funzioni speciali

Figura 2

Funzione eco

Con la funzione «eco» si commuta l'apparecchio al funzionamento a risparmio energetico.

1. Con i pulsanti selezione selezionare il frigorifero o il congelatore.
2. Premere ripeturamente + finché non si accende, la spia «eco».

L'apparecchio regola automaticamente le seguenti temperature:

■ Frigorifero: +8 °C
Congelatore: -16 °C

Funzione di blocco dei pulsanti Lock

Per attivare e disattivare il blocco dei pulsanti premere il pulsante lock per 5 secondi.

Quando la funzione è attivata, nel display appeare lock.

Il pannello di lavoro è ora protetto da un uso indesiderato.

Eccezione del bloccaggio pulsanti per disattivare il blocco pulsanti premere il pulsante lock.

Modo di risparmio energetico

Senza ulteriori uso dell'apparecchio, il display degli elementi di commando passa alla modalità di risparmio energetico.

La spia modalità risparmio energetico, figura 2/4, è accesa.

Non appena si utilizza l'apparecchio, ad es. apertura della porta, la spia passa ad illuminazione normale.

Funzione di allarme

Un segnale acustico di allarme può essere emesso nei casi seguenti.

Allarme porta

Se l'apparecchio resta aperto troppo a lungo si attiva l'allarme porta e la spia di allarme 2/5 si accende. L'allarme porta si disattiva nuovamente chiudendo l'apparecchio.

Allarme temperatura

Viene emesso un segnale acustico intermittente e si accende il pulsante di allarme.

L'allarme temperatura si attiva se la temperature nel vano del congelatore è troppo alla e gli alimenti congelati sono a rischio.

Attivazione del segnale acustico di allarmezza che questo costituisca pericolo per gli alimenti congelati:

• Alla prima messa in funzione dell'apparecchio.
  All'introduzione di grande quantità di alimenti freschi.

it

Avverenza

Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Non utilizzato più interamente la durata max. di conservazione

Disattivare l'allarme

Figura 2

Premere il tastingo di allarme 5 per disattivare il segnale acustico.

Capacità utile totale

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 12

Sfruttare interamente il volume utile

I contentitori possono essere rimossi per sistemare la quantità massima di alimenti. Gli alimenti possono essere poi accumulati direttamente sul ripiano e sul fondo del congelatore.

Avverenza

Evitare gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell'aria viene impedita.

Durante il congelamento, le confezioni degli alimenti possono attaccarsi alla parete di fondo.

Rimozione degli accessori

Estrarre i cassetti surgelati sono all'arresto, solleverli avanti ed estrarli. Figura 9

II frigorifero

Il frigorifero è il luogo di conservazione ideale per carne, salumi, pesce, latticini, uova, alimenti pronti e prodotti da forno.

Tenere presente nella conservazione

Conservare alimenti freschi, integri.
Così la qualità e la freschezza si conservano più a lungo.
Per i prodotti pronti ed alimenti confezionati osservare la data minima di conservazione o la data di consumo indicata dal produttore.
Sistemare gli alimenti ben confezionati o coperti, per conservare aroma, colore e freschezza. Si evitanoosi contaminazioni di gusto e alterazioni di colorere delle parti di plastica nel frigorifero.
Fare prima raffreddare gli alimenti e le bevande caldi, poi metterli nell'apparecchio.

Avverenza

Per non pregiudicare la circolazione dell'aria, non ostruire le aperture di uscita dell'aria con alimenti. Gli alimenti, che sono conservati direttamente innanzi alle aperture di uscita dell'aria, possonoanche essere congelati dall'aria fredda che esce.

Considerare le zone più fredde nel frigorifero

La circolazione dell'aria nel frigorifero, genera delle zone con temperature differenti:

Le zone più fredde sono avanti alle aperture di uscita aria e nel cassetto di raffreddamento, figura 1/14.

Avverenza

Conservare nelle zone più frede gli alimenti deperibili (per es. pesce, insaccati, carne).

La zona meno fredda è nella parte più alta della porta.

Avverenza

Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio duro più così conservare il suo aroma e il burro resta spalmabile.

Cassetto per verdure con regolatore di umidità

Figura 7

Per creare il clima di conservazione ottimale per verdura e frutta, si cui regolare l'umidità dell'aria nel cassetto per verdure:

soprattutto verdura e in caso di caricomistoto o di carico ridotto - alta umidità dell'aria
soprattutto frutta e in caso di carico elevato - bassa umidità dell'aria

Avvertenze

Per la conservazione ottimale della qualità e dell'aroma di frutta (ad es. ananas, banane, papaie ed agrumi) e verdura (ad es. melanzane, cetrioli, zucchini, peperoni, pomodori e patate) che temono il freddo, conservarle fuori del frigorifero a temperature di +8^ a +12^ circa.
A seconda della quantità e del tipo del prodotto conservato, nel cassetto per verdure più formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l'umidità dell'aria nel cassetto per verdure con il regolatore di umidità.

Vano a 0 °C

Figura 6

Nel vano a 0^ vi sono temperature più basse rispetto al frigorifero. Possono comparire ancche temperature inferiore a 0^ .

Ideale per la conservazione di pesce, carne e salsiccia. Non è idoneo per insalate, verdura e prodotti sensibili al freddo.

La temperatura dei vani a 0^ più essere variata usando l'apertura d'erazione. Per abbassare la temperatura spingere in alto il regolatore di temperatura. Per aumento la temperatura spingere in basso il regolatore di temperatura.

Figura 6

Super-raffreddamento

Durante il super-raffreddamento il vano frigorifero viene raffreddato quando più possibile per ca. 6 ore. In seguito viene regolato automaticamente alla temperature impostata prima del superraffreddamento.

Inserire il super-raffreddamento per es.

• prima d'introduire grande quantités de alimenti.
  per il raffreddamento rapido di bevande.

Attivazione e disattivazione

Figura 2

1. Con il pulsante fridge selezionare il frigorifero.
2. Premere ripetutamente il pulsante di regolazione temperatura 6 finché non si accende la spia super.

Non si deve disinserire il superraffreddamento. Dopo 6 ore l'apparecchio passa automaticamente alla temperatura precedentente impostata.

Congelatore

Usare il congelatore

Per conservare alimenti surgelati.
Per produrre cubetti di ghiaccio.
Per il congelamento di alimenti.

Avverenza

Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacité di congelamento

Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d'identificazione. Figura 12

Condizioni per la max. energia di congelamento

• Prima di introdurre prodotti freschi inseire il super congelamento (vedi il capitolo «Super congelamento»).
  Estrarre il contentatore; accumulare gli alimenti direttamente sul ripiano e sul fondo del congelatore.
• Congelare le quantità più grande di alimenti preferibilmente nella scomparto superiore. Qui essi vengono congelati molto rapidamente e perché sonoanche salvaguardandone le proprieta.

Congelare e conservare

Acquisto di alimenti surgelati

La confezione non deve essere danneggiata.
Rispettare la data di conservazione.
La temperatura nell'espositore-congelatore di vendita deve essere -18^ o inferiore.
Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Tenere presente nella系統azione

• Congelare le quantità più grande di alimenti preferibilmente nel cassetto surgelati più in alto. Qui congelano in modo particolarmente rapido e quindianche delicato.
• Disporre gli alimenti distesi in piano negli scomparti o nei cassetti surgelati.

Avverenza

Gli alimenti già congelati non devono entrare in contatto con gli alimenti da congelare. Eventualmente spostare gli alimenti surgelati nei cassetti.
Per assicurare la circolazione dell'aria nell'apparecchio, introdure il cassetto surgelati fino all'arresto.

Congelare piccole quantità di alimenti

Per scopire come congelare piccole quantità di alimenti in modo che congelino completamente il più rapidamente possibile, consultare la sezione Super-congelamento automatico.

Congelamento di alimenti freschi

Per il congelamento utilizzare solo alimenti freschi ed integri.

Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchini ed asparagi.

In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura.

Avverenza

Non mettere gli alimenti da congelare in fatto con quelli congelati.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova -, guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.
Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

it

Confezionamento di alimenti surgelati

Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introduire l'alimento nella confezione.
2. Fare uscire l'aria.
3. Chiudere la confezione ermeticamente.
4. Scrivere sulla confezione il contento e la data di congelamento.

Imballaggio idoneo:

pellicola di plastica, pellicola tubolare di polietilene, fogli di alluminio, contentori per surgelati.

Questi prodotti sono in vendita nel commercio specializzato.

Imballaggio non idoneo:

carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.

Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili.

I sacchetti e la pellicola tubolare di polietilene possono essere sigillati mediating saldatura con un apposto appearecchio.

Durata di conservazione dei surgelati

La durata di conservazione dipende dal tipo di alimento.

Ad una di temperatura di -18^

• Pesce, salsiccia, pietanze pronte, prodotti daorno: fino a 6 mesi
  Formaggio, pollame, carne: fino a 8 mesi
  Verdura, frutta: fino a 12 mesi

Super-congelamento

Per conservare vitamine e valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente,anche all'interno, nel tempo più breve possibile.

Dopo l'attivazione del supercongelamento l'apparecchio rimane in funzione in modo continuo. Le temperature del congelatore divertano molto più basse rispetto al funzionamento normale.

Attivazione del supercongelamento

In base alla quantità di alimenti da congelare, è possibile utilizzato il supercongelamento in modo diverso.

Avverenza

Con il super-congelamento inserto,
maggiori sono i rumori di funzionamento.

Super-congelamento automatico

Le piccole quantità di alimenti si congelano più rapidamente se si congela come segue:

nel cassetto surgelati inferiore
a sinistra

Il super-congelamento automatico si attiva automaticamente quando si congelano alimenti caldi.

Super-congelamento manuale

Figura 2

Congelare le quantità più grands di alimenti preferibilmente nell'odel comparto superiore. Qui congelano in modo particolarmente rapido e quindi anche delicato.

Per evitare un indesiderato aumento della temperatura, inseire il supercongelamento alcune ore prima di congelare alimenti freschi.

Se si vuole utilizzato la massima capacità di congelamento, attivare il super-congelamento 24 ore prima di congelare alimenti freschi.

1. Con il pulsante di selezione 2 selezionare la zona congelatore.
2. Premere il pulsante di regolazione temperatura 6 finché non si accende la spia Super.

Disattivazione del supercongelamento

Figura 2

1. Con il pulsante di selezione 2 selezionare la zona congelatore.
2. Premere ripetutamente il pulsante regolazione temperatura 6 finché non viene visualizzata la temperatura desiderata.

Ora il super-congelamento è disattivato.

Al termine del super-congelamento, l'apparecchio torna automaticamente al funzionamento normale.

Con il super-congelamento automatico: non appena la piccola quantità di alimenti da congelare è completenesse congelata.
Con il super-congelamento manuale: dopo ca. 2 giorni e 1/2 .

Decongelare surgelati

A seconda del genere e dell'uso, utilizzare una delle seguenti possibilità:

a temperatura ambiente
nel frigorifero
nel forno elettrico, con/senza ventola aria calda
nel forn o a microonde

Attenzione

Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.

Nonutilizzare piu la durata max. di conservazione.

Dotazione

Ripiani e balconcini

Se necessario, i ripiani del vano interno ed i balconcini della porta possono essere spostati: tirare i ripiani in avanti, abbassarli e ruotarli lateralmente.

Sollevare il balconcino ed estrarlo.

Dotazione speciale

(non in tutti i modelli)

Ripiano bottiglie

Figura 5

Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie.

Vaschetta per ghiaccio

Figura 11

1. Riempire la vaschetta del ghiaccio per 3 / 4 con acqua e riporla nel congelatore.
2. Staccare la vaschetta del ghiaccio eventually attaccata solo con un oggetto non acuminato (manico di cucchiaio).
3. Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Calendario di congelamento Figura 10

Per evitare perdite di qualità degli alimenti surgelati, non superare la durata di conservazione. I numero accanto ai symboli indicano in mesi la durata di conservazione consentita per l'alimento congelato. In caso di comuni alimenti surgelati commerciali osservare la data di produzione o di scadenza.

Accumulatori del freddo

L'accumulatore del freddo ridarda il riscaldamento degli alimenti conservati in caso d'interruzione dell'energia elettrica o di guasto. La durata massima di conservazione si raggiunge deponendo l'accumulatore di freddo sopra gli alimenti nelle scomparto superiore.

L'accumulatore del freddo cui èsere estrattoanche per raffreddaretemporaneamente alimenti,per es.in una borsa frigo.

Adesivo «OK»

(non in tutti i modelli)

Con l'adesivo «OK» è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti (+4 °C o temperatura inferiore). Se l'adesivo non indica «OK», ridurre progressively la temperatura.

Avverenza

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura regolata.

Corretta regolazione

Spagnere e mettere fuori servizio l'apparecchio

Spegnimento dell'apparecchio

Premere il pulsante «+» per 10 secondi. Il frigorifero si spegne.

Mettere fuori servizio l'apparecchio

Quando non si usa l'apparecchio per un lungo periodo:

1. Estrarre la spina di alimentazione o disinserire il disposativo di sicurezza.
2. Pulire l'apparecchio.
3. Lasciare aperte le portedell'apparecchio.

Pulizia dell'apparecchio

Attenzione

Non utilizzato prodotti per pulizia e solventi chemici contenti sabbia, cloro o acidi.
Non usare spugne abrasive o spugne che graffiano.

Sulle superfici metalliche potrebbe formarsi macchie da corrosione.

Non lavare mai in lavastoviglie i ripiani ed i contentitori.
Questi elementi si possono deformare!

L'acqua di lavaggio non deve penetrare nelle zone seguenti:

Elementi di lavoro
Illuminatione
Aperture di ventilazione
Aperture nel divisorio

Procedere come segue:

1. Estrarre la spina di alimentazione o disinserire il disposativo di sicurezza.
2. Estrarre gli alimenti surgelati e depositarli in un luogo fresco. Disporre un panetto di ghiaccio (se disponibile) sugli alimenti.
3. L'acqua non deve penetrare negli elementi di lavoro, nell'illuminazione, nelle aperture di ventilazione o nelle aperture del piano divisorio!

Pulire l'apparecchio con un panno morbido, acqua tiepida e poco detergente a pH neutro.

1. Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura.
2. Dopo la pulizia: ricollegare l'apparecchio.
3. Introdurre di nuovo i surgelati.

Dotazione

Per la pulizia tutte le parti mobili dell'apparecchio possono essere estratte.

Rimozione dei balconcini alla porta Figura 4

Sollevare ed estrarre i balconcini.

Estrarre i ripiani di vetro

Tirare i ripiani di vetro in avanti ed estrarli.

Estrarre i contentori Figura 8

Estrarre i contentitori fino all'arresto, sollevarli avanti ed estrarli.

Estrarre i cassetti surgelati Figura 9

Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli.

Illuminazione (LED)

L'apparecchio è dotato di un'illuminazione a LED esente da manutenzione.

Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Risparmiare energia

Installare l'apparecchio un in ambiente asciutto ventilabile. L'apparecchio non deve essere esesto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa).
Altrimenti usare un pannello isolante.
Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti.
Aprière la porta dell'apparecchio il tempo più breve possibile.
Al fine di raggiungere il minimo consumo energetico:mantere una piccola distanza laterale dal muro.
La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Rumori di funzionamento

Rumori normali

Avverenza

Con il super-congelamento inserto, i rumori di funzionamento possono aumentare.

Ronzio

Motori in funzione (ad es. gruppi frigoriferi, ventilatore).

Gorgoglio, scroscio o fruscio

Derivano dal gas refrigerante, che circolanei i raccordi del circuito refrigerante.

Breve scatto

Motore, interruptori ed elettrovalvoles'inseriscono/disinseriscono.

Crepitio

Sbrinamento automatico in corso.

Evitare i rumori

L'apparecchio non è correttamente livellato

Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inseire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili o appearecchi con i quali è in contatto.

I contentitori o i ripiani lavorano o non sono correttamente inserti

Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente.

I contentitori all'interno dell'apparecchio si toccano tra loro

Allontanare un poco le bottiglio o i contentitori.

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguente istruzioni.

L'intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio
La temperature si discosta notevolmente delle impostazioni iniziali.		In alcuni casiastsbasta spagnere l'appareccchio per 5 minuti.Se la temperature è troppo alta,controlledo qualche ora se vi è stata unana normalizzazione della temperatura.Se la temperature è troppo Bassa,riconvolletarela temperatura il giorno seguente.
La temperature è troppobassa nel frigorifero o nel vano a \(0^{\circ}\).		Regolare la temperature del frigorifero su unvalore più alto.Spingere in basso il regolatore di temperatura del vano a \(0^{\circ}\).Figura 6
La temperaturenel congelatore è troppo alta.	Frequente aperture della porta dell'apparecchio.	Non aprire inutilmente la porta dell'apparecchio.
	I passaggi dell'aria per l'areazionesso ostruiti.	Liberare le aperture.
	Congelamento di grandi quantità di alimenti freschi.	Non superare la quantità massimadi congenamento.
L'apparecchio non raffredda,le spie di temperatura e l'illuminazione sono accese.	Il programma «dimostrativo» è attivo.	Mantenere premuto il pulsante alarm,figura 2/5,per 10 secondi,finché non viene messo un segnale acustico di conferma.Dopo quale tempo controllere s'lettare apparecchio raffredda.
Le pareti laterali dell'apparecchio sono calde.	Nelle pareti laterali sono posati tubi che si riscaldano durante il raffreddamento.	Si trattadel funzionamento normale dell'apparecchio,non di un guasto.I mobili aicontatto con l'apparecchio nonvengono danneggiati dal calorie.
L'illuminazione non funziona.	L'illuminazione con il LED è guasta.	Vedi capitolo «illuminazione (LED)».
	La porta è rimasta troppo tempo aperta.	L'illuminazione si riaccende chiudendo e riaprendero la porta.
	L'illuminazione si spegne dopo ca. 10 min..
Tutte le spie spente. Interruzione dell'énergia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d'alimentazione non è inserita correttamente.	Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza.
La porta del congelatore è rimasta aperta troppo a lungo; non è più possibile raggiungere la temperatura.	L'evaporatore (generatore del freddo) nel systema NoFrost è ostruito dal ghiaccio, non riesce più a sbrinarsi automaticamente.	Per sbrinare l'evaporatore estrare gli alimenti congelati con i contentitori e deporli ben isolati in un luogo fresco. Spagnere l'apparecchio. Lasciare aperta la porta dell'apparecchio. Dopo ca 20 min. l'accua di sbrinamento comincia a gocciolare nella vaschetta d'evaporazione sul lato posteriore dell'apparecchio. Per evitare in questo caso che la vaschetta d'evaporazione trabocchi, svuotarla periodocamente. Quando nella vaschetta d'evaporazione non defluisce più acqua di sbrinamento, l'evaporatore è sbrinato. Pulire il vano interno. Rimettere l'apparecchio in funzione.
Il super-congelamento automatico non si spegne.	L'apparecchio decide autonomamente se è necessario il super-congelamento automatico e lo attiva o disattiva automaticamente.

Autotest dell'apparecchio

Questo appearecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti.

Avvio dell'autotest dell'apparecchio

1. Spagnere l'apparecchio ed attendere 5 minuti.
2. Accendere l'apparecchio ed entro 10 secondi tenere premuto per 3-5 secondi il pulsante di regolazione «-» finché non viene emesso un segnale acustico.

Ilprogramma di autotest ha inizio.

Durante I'autotestiene emesso un lungo segnale acustico.

Alla fine dell'autotest, se viene emesso un doppio segnale acustico l'apparecchio funziona correttamente.

Se vengono emessi 5 segnali acustici, è presente un malfunzionamento.

Informare il Servizio Assistenza Clienti.

Terminare l'autotest dell'apparecchio

Alla fine del programma l'apparecchio passa in modalità funzionamento automatico.

Servizio di assistenza clienti

Trovate un centro del servizio di assistenza clienti nelle vostre vicinanze nell'elenco Telefonico o nella rubrica del servizio di assistenza clienti. Comunicate al servizio di assistenza la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD-Nr.) dell'apparecchio.

Trovate questi dati sulla targhetta identificativa. Figura 12

Indicando il prodotto e il numero di fabbricazione contribuite ad evitare interventi a vuoto e a evitare spese supplementari.

Ordine di riparazione e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

1800-829120 Linea verde

CH 0848 840 040

1 tecla selectora del compartmento frigorifico
