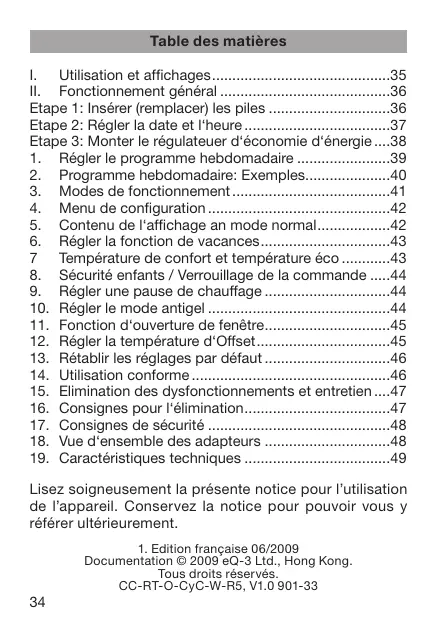

MODE D'EMPLOI CLASSIC EQ-3

I. Utilisation et affichages.............................................35

II. Fonctionnement général...........................................36

Etape 1: Insérer (remplacer) les piles...............................36 Etape 2: Régler la date et l‘heure.....................................37 Etape 3: Monter le régulateuer d‘économie d‘énergie.....38

1. Régler le programme hebdomadaire........................39

2. Programme hebdomadaire: Exemples......................40

3. Modes de fonctionnement........................................41

4. Menu de configuration..............................................42

5. Contenu de l‘affichage an mode normal...................42

6. Régler la fonction de vacances.................................43

7 Température de confort et température éco.............43

8. Sécurité enfants / Verrouillage de la commande......44

9. Régler une pause de chauffage................................44

10. Régler le mode antigel..............................................44

11. Fonction d‘ouverture de fenêtre................................45

12. Régler la température d‘Offset..................................45

13. Rétablir les réglages par défaut................................46

14. Utilisation conforme..................................................46

15. Elimination des dysfonctionnements et entretien.....47

16. Consignes pour l‘élimination.....................................47

17. Consignes de sécurité..............................................48

18. Vue d‘ensemble des adapteurs................................48

19. Caractéristiques techniques.....................................49

Lisez soigneusement la présente notice pour l’utilisation de l’appareil. Conservez la notice pour pouvoir vous y référer ultérieurement.

1. Edition française 06/2009

Documentation © 2009 eQ-3 Ltd., Hong Kong. Tous droits réservés. CC-RT-O-CyC-W-R5, V1.0 901-33

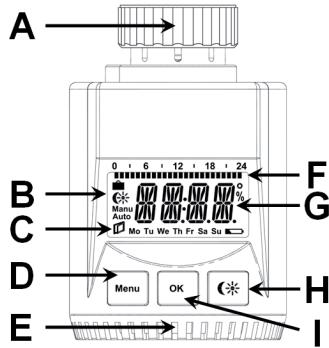

I. Utilisation et affichages

L‘écrou d‘accouplement Fonction vacances ( ), température éco / confort ), fonctionnement manuel (Manu), fonctionnement automatique (Auto) Symbole d’ouverture de fenêtre ( ), jour de la semaine, symbole d’épuisement de la pile ( Touche de menu : pour ouvrir le menu de configuration, maintenir la touche appuyée pendant plus de 3 secondes Molette de réglage : procéder à des réglages (par ex. de la température) Intervalles de commutation réglés dans le programme hebdomadaire Affichage de la température, de l’heure et de la date, options de menus, fonctions Touche : commutation entre la température éco et la température confort Touche OK : pour confirmer / enregistrer

II. Fonctionnement général

Le régulateur d’économie d’énergie pour radiateurs régule la température ambiante à l’aide d’une horloge. Le mécanisme de commande actionne une valve pour piloter le flux de chaleur du radiateur. Le régulateur s’installe sur toutes les vannes de radiateur courantes. Le montage est réalisé en 3 étapes. Etape 1 : Insérer (remplacer) les piles

• Retirer le couvercle du compartiment à piles.
• Insérer 2 piles LR6 (Mignon / AA) neuves dans les compartiments à piles, en prenant soin de veiller à la polarité.
• Refermer et réenclencher le couvercle du compartiment à piles. La durée de vie de piles alcalines neuves est d’env. 3 ans. ) indique que les piles devront Un symbole de pile ( être remplacées. Après le retrait des piles, attendre env. 1 min. avant de remettre les nouvelles piles en place. Les piles normales ne doivent jamais être rechargées. Risque d’explosion ! Ne pas jeter les piles au feu ! Ne pas court-circuiter les piles ! Les piles usées ne sont pas des ordures ménagères ! Portez les piles au point de collecte local !

Etape 2 : Régler la date et l’heure Suite à la mise en place ou au remplacement des piles, la date et l’heure sont demandées automatiquement après l’affichage bref du numéro de version du progiciel.

• Régler l’année (A) à l’aide de la molette (B)
• Confirmer par OK (C)
• Régler le mois (A) à l’aide de la molette (B)
• Confirmer par OK (C)
• Régler le jour (A) à l’aide de la molette (B)
• Confirmer par OK (C)
• Régler l’heure (A) à l’aide de la molette (B)
• Confirmer par OK (C)
• Régler les minutes (A) à l’aide de la molette (B)
• Confirmer par OK (C) Pendant les saisies, le moteur ramène déjà la broche de commande.
• L’affichage « INS » avec un « ∏ » rotatif indique que le moteur effectue encore le mouvement de recul. Dès que le mécanisme de commande peut être installé sur la vanne, l’écran n’affiche plus que « INS ».
• Le programme hebdomadaire et les autres réglages peuvent être réalisés avant le montage. Appuyez à cet effet sur la touche de menu tant que « INS » s’affiche. Vous trouverez de plus amples détails sous « 4. Menu de configuration ».
• Une fois la programmation terminée, l’écran affiche de nouveau « INS » et le montage (étape 3) peut être réalisé.

Etape 3 : Monter le régulateur d’économie d’énergie Le mécanisme de commande peut être monté sur toutes les vannes de radiateur courantes. Aucune vidange d’eau ou intervention sur le système de chauffage n’est nécessaire lors de cette opération. Retirer d’abord l’ancien régulateur thermostatique :

• Tourner le régulateur thermostatique vers la gauche jusqu’à la butée (A)
• Démonter la fixation du (B)
• Retirer le régulateur thermostatique de la vanne (C) Pour certaines vannes, un adaptateur sera nécessaire. Des adaptateurs pour vannes Danfoss (RA, RAV, RAVL) sont joints. Les détails figurent dans la vue d’ensemble des adaptateurs (voir 18).
• Placer l’adaptateur sur la vanne et le tourner jusqu’à ce qu’il soit correctement fixé.
• Pour l’adaptateur RAV, placer la rallonge fournie sur le poussoir de vanne.
• Les adaptateurs RA et RAV devront être fixés en plus avec la vis et l’écrou fournis. Pour pouvoir installer le régulateur d’économie d’énergie, l’écran doit afficher « INS ». Après le montage, le mécanisme de commande effectue une course d’adaptation pour s’adapter à la vanne. Pendant ce processus « ADA » s’affiche à l’écran.

Placer le mécanisme de commande sur la vanne. Serrer l’écrou d’accouplement. L’écran affiche « INS », appuyer sur la touche OK. Le mécanisme de commande effectue une course d’adaptation (l’écran affiche « ADA », aucune commande n’est possible).

• Ensuite le mécanisme de commande est opérationnel (mode Auto). Si la course d’adaptation a été initiée avant le montage ou si l’écran affiche un message d’erreur (F1, F2, F3), appuyer sur OK pour que le moteur revienne à la position « INS ».

1. Régler le programme hebdomadaire

Le programme hebdomadaire permet de régler pour chaque jour de la semaine jusqu’à 3 phases de chauffage individuelles (7 points de commutation). La programmation a lieu pour les jours sélectionnés, les températures devant être définies pour une période de 00:00 à 23:59.

• Appuyer sur la touche de menu pendant plus de 3 secondes.
• L’écran affiche « PRO ».
• Confirmer par la touche OK.
• L’écran affiche « DAY ». La molette permet de sélectionner un jour de semaine individuel, toutes les journées ouvrables, le week-end ou la semaine complète (ex. : jours ouvrables).
• Confirmer par la touche OK.
• Le premier point de commutation s’affiche (0:00) ; celui-ci ne peut pas être modifié. Chaque second intervalle de commutation est de plus représenté par des barres.

• Réglez ensuite la température qui doit régner dans la pièce à partir de 0:00 (ex. : 17.0 °C).
• Le prochain point de commutation s’affiche (ex. : 6:00). Celui-ci peut être modifié à l’aide de la molette.
• Réglez ensuite la température qui doit régner à partir de 6:00.
• Lorsque les 7 points de commutation ont tous été attribués, 23:59 s’affiche pour confirmer le point de réglage final. En mode automatique, la température peut être modifiée à tout moment manuellement à l’aide de la molette. La température modifiée reste alors active jusqu’au prochain changement de programme.

2. Programme hebdomadaire : Exemples

Le régulateur d’économie d’énergie permet d’enregistrer pour chaque jour de la semaine jusqu’à 3 tranches de chauffage (7 points de commutation) avec une température définie individuellement. Par défaut, 2 phases de chauffage de 06:00 à 09:00 et de 17:00 à 23:00 sont définies de manière identique pour tous les jours de la semaine : de 00:00 à 06:00 17.0°C de 06:00 à 09:00 21.0°C de 09:00 à 17:00 17.0°C de 17:00 à 23:00 21.0°C de 23:00 à 23:59 17.0°C Des barres s’affichent à l’écran pour les périodes de commutation pour chaque second intervalle de temps. Dans le présent exemple, aucune barre ne s’affiche pour l’intervalle de 00:00 à 06:00. Les barres ne s’affichent à l’écran que pour les intervalles de 06:00 à 09:00 et de 17:00 à 23:00.

Si une pièce doit être chauffée aussi pendant la pause de midi, la programmation peut être réalisée comme suit : Du lundi au dimanche de 00:00 à 06:00 16.0°C de 06:00 à 09:00 22.0°C de 09:00 à 12:00 17.0°C de 12:00 à 14:00 20.0°C de 14:00 à 17:30 17.0°C de 17:30 à 23:30 21.0°C de 23:30 à 23:59 16.0°C Si vous disposez chez vous d’un bureau, que vous ne souhaitez chauffer que pendant la journée et les jours ouvrables, vous pouvez programmes les horaires suivants : Du lundi au vendredi de 00:00 à 08:30 17.0°C de 08:30 à 17:00 21.0°C de 17:00 à 23:59 17.0°C Du samedi au dimanche de 00:00 à 23:59 15.0°C

3. Modes de fonctionnement

En appuyant brièvement sur la touche de menu, le système commute entre les 3 modes de fonctionnement suivants (les modes de fonctionnement ne peuvent être sélectionnés qu’après l’installation / l’étape 3) : ) : Réglage d’une température

• Fonction vacances ( qui sera conservée jusqu’à un moment défini.
• Manu : Mode manuel – la température est réglée manuellement à l’aide de la molette.
• Auto : Programme hebdomadaire – régulation de température automatique selon un programme hebdomadaire enregistré.

4. Menu de configuration

Le menu de configuration permet de modifier les réglages. Le menu s’affiche après un actionnement prolongé (supérieur à 3 secondes) de la touche de menu.

• PRO : Réglage du programme hebdomadaire (voir section « 1. Régler le programme hebdomadaire »).
• DAT : Modification de l’heure et de la date.
• POS : Interrogation de la position actuelle du mécanisme de commande.
• DST : Permet de désactiver la commutation automatique entre l’heure d’été et l’heure d’hiver.
• AER : Réglage de la température et de la durée d’ouverture de fenêtre pour l’abaissement automatique de la température lors de l’aération.
• TOF : Etablissement de la température d’Offset.
• RES : Rétablir les réglages par défaut. Les options de menus sont sélectionnées à l’aide de la molette et confirmées par OK. Une nouvelle pression sur la touche de menu ramène au niveau précédent. Après une durée d’inaction de 65 secondes, le menu se ferme automatiquement.

5. Contenu de l’affichage en mode normal

En mode normal, l’écran affiche les horaires de chauffage, le mode de fonctionnement, la température de consigne et le jour de la semaine. Les barres des périodes de commutation s’affichent pour chaque second intervalle de temps. Un exemple figure sous « 2. Programme hebdomadaire : exemples ».

6. Régler la fonction de vacances

La fonction de vacances est utilisée si pendant des vacances ou une fête, une température fixe doit être maintenue pendant une durée définie.

• Appuyer sur la touche de menu jusqu’à ce que le sym) s’affiche à l’écran. bole de la valise (
• Régler à l’aide de la molette l’heure jusqu’à laquelle la température doit être maintenue.
• Confirmer à l’aide de la touche OK.
• Régler ensuite la date à l’aide de la molette.
• Confirmer à l’aide de la touche OK.
• Régler la température à l’aide de la molette, puis confirmer par OK. L’écran clignote en guise de confirmation. La température réglée est conservée jusqu’à la date et l’heure définis. Ensuite le mécanisme de commande commute en mode Auto.

7. Température de confort et température éco

) à la comLa touche de température confort/éco sert ( mutation simple et confortable entre ces deux températures. Par défaut, celles-ci sont de 21,0 °C et de 17,0 °C. Elles peuvent être adaptées comme suit : ) pendant plus de

• Maintenir la touche confort/éco ( 3 secondes.
• Le symbole du soleil ( ) et la température confort actuelle s’affichent.
• Modifier la température à l’aide de la molette, puis confirmer par OK.
• Le symbole de la lune ( ) et la température éco s’affichent.
• Modifier la température à l’aide de la molette, puis confirmer par OK.

En mode automatique, la température peut également être modifiée à tout moment à l’aide des touches. Elle est alors conservée jusqu’au prochain point de commutation du programme.

8. Sécurité enfants / Verrouillage de la commande

La commande peut être verrouillée.

• Pour activer/désactiver le verrouillage de la commande, appuyer brièvement en même temps sur la touche Menu et
• Après l’activation, l’écran affiche « LOC ».
• Pour désactiver, appuyer une nouvelle fois sur les deux touches.

9. Régler une pause de chauffage

Si le chauffage est coupé en été, il est possible d’économiser les piles. A cet effet, la vanne est ouverte intégralement. La protection anticalcaire est toujours réalisée.

• Pour activer la pause de chauffage, tourner la molette vers la droite en mode manuel (Manu), jusqu’à ce que l’écran affiche « ON ».
• Pour terminer la fonction de pause, quitter le mode manuel (Manu) et tourner la molette vers la gauche.

10. Régler le mode antigel

Si la pièce ne doit pas être chauffée, la vanne peut être fermée. La vanne n’est alors ouverte qu’en cas de risque de gel. La protection anticalcaire est toujours réalisée.

• Pour activer le mode antigel, tourner la molette vers la gauche en mode manuel (Manu), jusqu’à ce que l’écran affiche « OFF ».
• Pour terminer le mode antigel, quitter le mode manuel (Manu) et tourner la molette vers la droite.

11. Fonction d’ouverture de fenêtre

Le mécanisme de commande détecte automatiquement que la pièce est aérée lorsque la température baisse fortement. Pour économiser des coûts de chauffage, la température est alors abaissée automatiquement pour une durée définie (par défaut 15 minutes). Pendant ce temps, l’écran affiche le symbole d’ouverture de fenêtre ( ) .

• Appuyer sur la touche de menu pendant plus de 3 secondes.
• Sélectionner l’option de menu « AER » à l’aide de la molette.
• Confirmer par la touche OK.
• La température et la durée sont réglables à l’aide de la molette. La durée « 0 » permet de désactiver la fonction.

12. Régler la température d’Offset

Comme la température est mesurée au niveau du radiateur, il se peut qu’il fasse plus chaud ou plus froid ailleurs dans la pièce. Pour compenser ce fait, il est possible de définir un offset de température de ±3.5 °C. Si par ex. une température de 18 °C est mesurée à la place des 20 °C définis, l’offset réglé devra être de -2,0 °C.

• Appuyer sur la touche de menu pendant plus de 3 secondes.
• Sélectionner l’option de menu « TOF » à l’aide de la molette.
• Confirmer par la touche OK.
• Modifier la température à l’aide de la molette.
• Confirmer à l’aide de la touche OK.

13. Rétablir les réglages par défaut.

L’état de livraison du mécanisme de commande peut être rétabli manuellement. Tous les réglages effectués seront alors perdus.

• Appuyer sur la touche de menu pendant plus de 3 secondes.
• Sélectionner l’option de menu « RES » à l’aide de la molette.
• Confirmer par la touche OK.
• L’écran affiche « CFM », confirmer par OK.

14. Utilisation conforme

Le régulateur d’économie d’énergie sert à réguler une vanne de radiateur courante. Utilisez l’appareil uniquement à l’intérieur et évitez l’exposition à l’humidité, à la poussière ainsi qu’au soleil et aux rayonnements thermiques. Toute utilisation autre que celle décrite dans le présent manuel est considéré comme non conforme et entraîne une annulation de la garantie et de la responsabilité du fabricant. Ceci s’applique également aux modifications et transformations. Les appareils sont destinés exclusivement à une utilisation privée.

15. Elimination des dysfonctionnements et entretien

Code d’erreur à l’écran Symbole de pile

Problème Mesure corrective Puissance de pile trop faible Remplacer les piles Vérifier Mécanisme de commande de l’installation, vanne partielle- vérifier la vanne de ment grippé radiateur Vérifier la fixation Plage de réglage du mécanisme trop grande commande Plage de réglage Vérifier la vanne de trop petite radiateur Une fois par semaine, le samedi à 12:00, le mécanisme de commande effectue une course anticalcaire afin d’empêcher l’entartrage de la vanne.

16. Consignes pour l’élimination

L’appareil ne doit pas être éliminé avec les ordures ménagères ! Les appareils électroniques sont à éliminer conformément à la directive relative aux appareils électriques et électroniques usagés par les points de collecte locaux d’appareils usagés ! Le sigle CE est un sigle de libre circulation destiné uniquement aux administrations ; il ne constitue pas une garantie de caractéristiques.

17. Consignes de sécurité

Les appareils ne sont pas des jouets, ne permettez pas à des enfants de jouer avec eux. Ne laissez pas traîner les matériels d’emballage, ils peuvent constituer des jouets dangereux pour les enfants. N’ouvrez pas l’appareil, il ne contient aucune pièce réparable par l’utilisateur. En cas de dysfonctionnement, renvoyez l’appareil au service après-vente.

18. Vue d’ensemble des adaptateurs

Fabricant Figure Adaptateur Heimeier, MNG, Junkers, Landis&Gyr « Duodyr », HoneywellBraukmann, Oventrop, Schlösser, Simplex, Valf Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroflex), R.B.M., Tiemme, Jaga Aucun adaptateur n’est nécessaire Danfoss RA Joint à la livraison Danfoss RAV Joint à la livraison Danfoss RAVL Joint à la livraison D’autres adaptateurs sont disponibles en tant qu’accessoires.

19. Caractéristiques techniques

Tension d’alimentation : Courant absorbé maximal : Piles : Durée de vie des piles : Ecran : Dimensions du boîtier : Branchement :

100 mA 2 piles LR6 / Mignon / AA env. 3 ans écran LCD 63 x 66 x 92 mm (l x h x p) M30 x 1,5 Sous réserve de modifications techniques destinées à l’amélioration du système.
