Produkttyp	Energiespar-Regler für Heizkörper
Marke	EQ-3
Modell	CLASSIC
Versorgungsspannung	3 V
Maximaler Stromverbrauch	100 mA
Batterietyp	2 LR6 / Mignon / AA-Batterien
Batterielebensdauer	Ca. 3 Jahre
Display	LCD
Abmessungen (B x H x T)	63 x 66 x 92 mm
Gewicht (ca.)	180 g
Anschluss	M30 x 1,5
Standard-Komforttemperatur	21,0 °C
Standard-Ökotemperatur	17,0 °C
Anzahl Heizphasen pro Tag	Bis zu 3 (7 Schaltpunkte)
Betriebsmodi	Automatisch, Manuell, Urlaub
Fenster-auf-Funktion	Ja, einstellbar in Temperatur und Dauer
Kindersicherung	Ja, Aktivierung durch Tasten Menü + Komfort/Öko
Frostschutzfunktion	Ja, Ventilschließung mit Öffnung bei Frost
Heizpause	Ja, vollständige Ventilöffnung
Kalkreinigungsfahrt	Ja, jeden Samstag um 12:00 Uhr
Pflege	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Nicht öffnen, Batterien korrekt verwenden, außerhalb der Reichweite von Kindern
Entsorgung	Nicht in den Hausmüll geben, WEEE-Richtlinien beachten

Häufig gestellte Fragen - CLASSIC EQ-3

Wie stelle ich das Wochenprogramm ein?

Drücken Sie die Menü-Taste länger als 3 Sekunden, wählen Sie PRO und bestätigen Sie mit OK. Wählen Sie die Tage, stellen Sie die Schaltpunkte und Temperaturen mit dem Drehregler ein.

Was tun bei Anzeige F1?

Der Fehler F1 weist auf einen teilweise blockierten Stellantrieb hin. Überprüfen Sie die Installation und das Heizkörperventil.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig und kurz die Tasten Menü und Komfort/Öko. Das Display zeigt LOC.

Wie stelle ich die Urlaubsfunktion ein?

Drücken Sie Menü, bis das Koffersymbol angezeigt wird, stellen Sie Endzeit und -datum sowie die gewünschte Temperatur ein.

Wie wechsle ich die Batterien?

Entfernen Sie die Abdeckung, legen Sie 2 neue AA-Batterien polrichtig ein, schließen Sie sie. Nach dem Entnehmen 1 Minute warten.

Wie lange halten die Batterien?

Ca. 3 Jahre mit neuen Alkalibatterien. Das Batteriesymbol warnt Sie, wenn sie ausgetauscht werden müssen.

Wie deaktiviere ich die Fenster-auf-Funktion?

Im Konfigurationsmenü (langes Drücken von Menü) wählen Sie AER und stellen die Dauer auf 0.

Wie stelle ich die Werkseinstellungen wieder her?

Im Konfigurationsmenü wählen Sie RES und bestätigen Sie mit OK auf CFM. Alle Einstellungen gehen verloren.

Was bedeutet ADA auf dem Display?

ADA zeigt an, dass der Thermostat nach der Montage einen automatischen Anpassungslauf durchführt. Während dieser Zeit ist keine Bedienung möglich.

Kann ich den Thermostat an allen Ventilen installieren?

Ja, an gängigen Ventilen. Adapter für Danfoss RA, RAV, RAVL sind beigelegt. Für andere gibt es optionale Adapter.

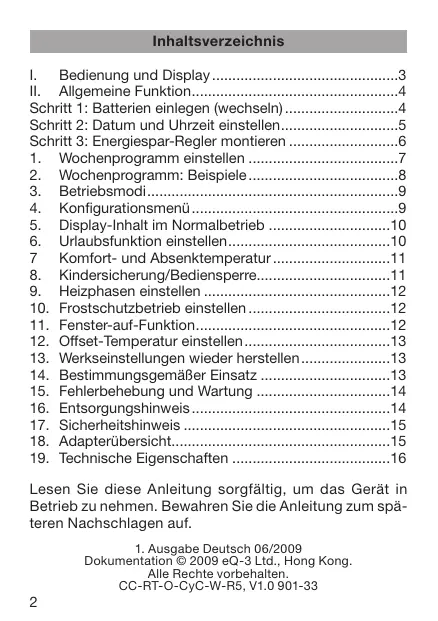

BEDIENUNGSANLEITUNG CLASSIC EQ-3

Energiespar-Regler für Heizkörper (S. 2)

I. Bedienung und Display....3
II. Allgemeine Funktion......4

Schritt 1: Batterien einlegen (wechseln)....4

Schritt 2: Datum und Uhrzeit einstellen....5

Schritt 3: Energiespar-Regler montieren ....6

1. Wochenprogramm einstellen 7

2. Wochenprogramm: Beispiele 8

3. Betriebsmodi....9

4. Konfigurationsmenü....9

5. Display-Inhalt im Normalbetrieb .....10

6. Urlaubsfunktion einstellen....10

7 Komfort- und Absenktemperatur....11

1. Kindersicherung/Bediensperre......11

2. Heizphasen einstellen 12

3. Frostschutzbetrieb einstellen....12

4. Fenster-auf-Funktion....12

5. Offset-Temperatur einstellen....13

6. Werkseinstellungen wieder herstellen....13

7. Bestimmungsgemäßer Einsatz ....13

8. Fehlerbehebung und Wartung .....14

9. Entsorgungshinweis....14

10. Sicherheitshinweis ....15

11. Adapterübersicht....15

12. Technische Eigenschaften ....16

Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.

1. Ausgabe Deutsch 06/2009

Dokumentation © 2009 eQ-3 Ltd., Hong Kong.

Alle Rechte vorbehalten.

CC-RT-O-CyC-W-R5, V1.0 901-33

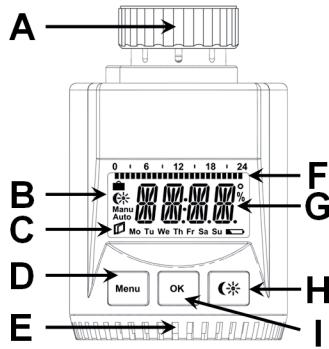

A B C D E 0 6 12 18 24 Manu Auto Mo Tu We Th Fr Sa Su F G Menu OK H I

A Überwurfmutter zur Montage am Heizungsventil
B Urlaubsfunktion( ), Absenk-/Komforttemperatur ( ), Manueller Betrieb (Manu), Automatikbetrieb (Auto)
C Fenster-auf-Symbol (☐), Wochentag, Batterie-leer-Symbol (☐)
D Menü-Taste: Taste länger als 3 Sekunden drücken zum Öffnen des Konfigurationsmenüs
E Stellrad: Einstellungen vornehmen (z.B. Temperatur)
F eingestellte Schaltzeiträume im Wochenprogramm
G Temperaturanzeige, Zeit-/Datumsanzeige, Menüpunkte, Funktionen
H -Taste: Umschalten zwischen Absenk-/Komfort-temperatur
I OK-Taste: zum Bestätigen / Speichern

II. Allgemeine Funktion

Der Energiespar-Regler für Heizkörper regelt zeitgesteuert die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um den Wärmezustrom am Heizkörper zu steuern. Der Regler passt auf alle gängigen Heizkörperventile.

Die Montage erfolgt in 3 einfachen Schritten.

Schritt 1: Batterien einlegen (wechseln)

• Batteriefachdeckel abziehen
• 2 neue Batterien vom Typ LR6 (Mignon/AA) polungsrichtig in das Batteriefach einlegen
• Batteriefachdeckel wieder aufsetzen und einrasten

Die Lebensdauer neuer Alkali-Batterien beträgt ca. 3 Jahre. Ein Batteriesymbol 📄 weist darauf hin, dass die Batterien auszutauschen sind. Nach Entnahme der Batterien sollte bis zum Einlegen der neuen Batterien ca. 1 Minute gewartet werden.

Normale Batterien dürfen niemals aufgeladen werden. Es besteht Explosionsgefahr.

Batterien nicht ins Feuer werfen! Batterien nicht kurzschließen!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

Schritt 2: Datum und Uhrzeit einstellen

Wenn Batterien eingelegt oder ausgetauscht werden, wird nach kurzer Anzeige der Firmware-Versionsummer automatisch Datum und Uhrzeit abgefragt.

• Jahr (A) mit Stellrad (B) einstellen
- Mit OK (C) bestätigen
• Monat (A) mit Stellrad (B) einstellen
- Mit OK (C) bestätigen
- Tag (A) mit Stellrad (B) einstellen
- Mit OK (C) bestätigen
- Stunde (A) mit Stellrad (B) einstellen
- Mit OK (C) bestätigen
• Minute (A) mit Stellrad (B) einstellen
- Mit OK (C) bestätigen

A 0 - 6 - 7 - 18 - 24 2009 Menu OK * B C

Während der Eingaben fährt der Motor den Steuerstift bereits zurück.

• Die Anzeige „INS“ mit drehendem „ “ weist darauf hin, dass der Motor noch zurückfährt. Sobald der Stellantrieb am Ventil montiert werden kann, steht nur „INS“ im Display.
• Das Wochenprogramm und andere Einstellungen können vor der Montage angepasst werden. Drücken Sie dazu die Menü-Taste, während in der Anzeige „INS“ steht. Mehr Details finden Sie unter „4. Konfigurationsmenü“.
• Nach abgeschlossener Programmierung steht erneut „INS“ im Display und die Montage (Schritt 3) kann erfolgen.

Schritt 3: Energiespar-Regler montieren

Der Stellantrieb kann auf alle gängigen Heizungsventile montiert werden. Ein Ablassen von Wasser oder ein Eingriff ins Heizungssystem sind dabei nicht notwendig. Zu- erst ist der alte Thermostatkopf zu entfernen:

• Thermostatkopf bis zum Endanschlag nach links drehen (A)
• Befestigung des Thermostatkopfes lösen (B)
• Thermostatkopf vom Ventil abziehen (C)

Für einige Ventile ist ein Adapter zu verwenden. Adapter für Danfoss-Ventile (RA, RAV, RAVL) liegen bei. Details bitte der Adapterübersicht (siehe 18) entnehmen.

• Der Adapter ist auf das Ventil zu setzen und zu drehen, bis er stabil aufsitzt.
• Beim RAV Adapter ist die mitgelieferte Verlängerung auf den Ventilstößel zu stecken.
• Die Adapter RA und RAV sind zusätzlich mit der mitgelieferten Schraube und Mutter zu befestigen.

Damit der Energiespar-Regler montiert werden kann, muss im Display „INS“ stehen. Nach der Montage führt der Stell-antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch. Währenddessen wird „ADA“ angezeigt.

• Stellantrieb auf Ventil setzen
- Überwurfmutter festziehen

• Im Display steht „INS“, OK-Taste drücken
• Der Stellantrieb führt eine Adaptierfahrt durch (im Display erscheint „ADA“, keine Bedienung möglich).
• Danach ist der Stellantrieb betriebsbereit (Auto-Modus)

Wurde die Adaptierfahrt vor der Montage eingeleitet bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt, drücken Sie OK und der Motor fährt zurück zur Position „INS“.

1. Wochenprogramm einstellen

Im Wochenprogramm lassen sich für jeden Wochentag separat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen. Die Programmierung erfolgt für die ausgewählten Tage, wobei für einen Zeitraum von 00:00 bis 23:59 Temperaturen hinterlegt werden müssen.

• Menü-Taste länger als 3 Sekunden drücken.
• Im Display erscheint „PRO“
• Mit OK-Taste bestätigen
• Im Display erscheint „DAY“. Mit dem Stellrad sind ein einzelner Wochentag, alle Werktage, das Wochenende oder die gesamte Woche auswählbar (Bsp. Werktage).

- Mit OK-Taste bestätigen

- Der erste Schaltzeitpunkt wird angezeigt (0:00), dieser kann nicht verändert werden. Die Heizzeiten werden zudem als Balken angezeigt.

- Mit OK bestätigen

- Danach ist die Temperatur einzustellen, die ab 0:00 im Raum vorherrschen soll (Bsp. 17.0°C).

- Mit OK bestätigen

0:00 Mo Tu We ThFr

• Der nächste Schaltzeitpunkt wird angezeigt (Bsp. 6:00). Dieser kann verändert werden.
• Danach die Temperatur einstellen, die ab 6:00 vorherrschen soll.
• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum von 0:00 bis 23:59 Temperaturen hinterlegt sind.
• Sind alle 7 Schaltzeitpunkte belegt, wird 23:59 als Endzeitpunkt zum Bestätigen angezeigt.

"6:00 Mo Tu We Th Fr

Im Auto-Modus kann die Temperatur über das Stellrad jederzeit verändert werden. Die geänderte Temperatur bleibt dann bis zum nächsten Programmwechsel erhalten.

2. Wochenprogramm: Beispiele

Mit dem Energiespar-Regler können für jeden Wochentag bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Temperaturvorgabe hinterlegt werden. Werkseitig sind zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis 23:00 Uhr für alle Wochentage gleich hinterlegt:

ab 00:00	bis 06:00	17.0°C
ab 06:00	bis 09:00	21.0°C
ab 09:00	bis 17:00	17.0°C
ab 17:00	bis 23:00	21.0°C
ab 23:00	bis 23:59	17.0°C

Im Display werden Balken für Zeitschalträume für jedes zweite Zeitintervall angezeigt. Bei diesem Beispiel werden keine Balken für das Intervall 0:00 bis 6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00 und 17:00 bis 23:00 erscheinen Balken im Display.

Soll ein Raum auch zur Mittagszeit beheizt werden, kann eine Programmierung wie folgt aussehen:

Montag bis Sonntag

ab 00:00	bis	06:00	16.0°C
ab 06:00	bis	09:00	22.0°C
ab 09:00	bis	12:00	17.0°C
ab 12:00	bis	14:00	20.0°C
ab 14:00	bis	17:30	17.0°C
ab 17:30	bis	23:30	21.0°C
ab 23:30	bis	23:59	16.0°C

Haben Sie zu Hause ein Büro und möchten dies nur tagsüber an Werktagen heizen, könnten Sie die folgenden Zei-

ten programmieren:

Montag bis Freitag
ab 00:00	bis	08:30	17.0°C
ab 08:30	bis	17:00	21.0°C
ab 17:00	bis	23:59	17.0°C
Samstag bis Sonntag
ab 00:00	bis	23:59	15.0°C

10°C 0:00 6:00 12:00 18:00 23:59

3. Betriebs-Modi

Mit kurzem Druck der Menü-Taste kann zwischen den folgenden 3 Betriebsmodi gewechselt werden (die Betriebs-Modi sind erst nach der Installation/Schritt 3 auswählbar):

• Urlaubsfunktion (☐): Einstellen einer Temperatur, die bis zu einem fixen Zeitpunkt gehalten werden soll.
• Manu: Manueller Betrieb - die Temperatur wird manuell über das Stellrad eingestellt
• Auto: Wochenprogramm - automatische Temperaturregelung gemäß hinterlegtem Wochenprogramm

4. Konfigurationsmenü

Im Konfigurationsmenü lassen sich Einstellungen ändern. Das Menü lässt sich über einen langen Tastendruck (länger als 3 Sekunden) der Menü-Taste aufrufen.

• PRO: Einstellung des Wochenprogramms (siehe Abschnitt „1. Wochenprogramm einstellen“)
  • DAT: Ändern von Uhrzeit und Datum
• POS: Abfrage der aktuellen Position des Stellantriebs
• DST: Die automatische Umschaltung zwischen Sommer- und Winterzeit kann deaktiviert werden.
• AER: Fenster-auf-Temperatur und –Zeit für die automatische Temperaturabsenkung beim Lüften einstellen
  • TOF: Offset-Temperatur einstellen
  • RES: Werkseinstellungen wieder herstellen

Menüpunkte werden mit dem Stellrad ausgewählt und mit OK bestätigt. Ein erneuter Druck der Menü-Taste führt zur vorherigen Ebene zurück. Nach 65 Sekunden Inaktivität schließt sich das Menü automatisch.

5. Display-Inhalt im Normalbetrieb

Im Normalbetrieb werden Schaltzeiträume, Betriebsmodus, Soll-Temperatur und Wochentag angezeigt.

Die Balken für Schaltzeiträume des Wochenprogramms

Manu 22.5° Sa

werden für jedes zweite Zeitintervall angezeigt. (Beispiel unter „2. Wochenprogramm: Beispiele“).

6. Urlaubsfunktion einstellen

Wenn während eines Urlaubs oder einer Party für einen bestimmten Zeitraum eine feste Temperatur gehalten werden soll, kann die Urlaubsfunktion genutzt werden.

- Die Menü-Taste ist so oft kurz zu drücken, bis im Display das Koffersymbol (☑) erscheint.

• Über das Stellrad ist die Uhrzeit einzustellen, bis zu der die Temperatur gehalten werden soll.
  • Bestätigung durch die OK-Taste
• Mit dem Stellrad ist danach das Datum einzustellen
  • Bestätigung durch die OK-Taste
• Mit dem Stellrad die Temperatur einstellen, mit OK bestätigen. Die Anzeige blinkt zur Bestätigung.

Die eingestellte Temperatur bleibt bis zum vorgegebenen Zeitpunkt bestehen. Danach geht der Stellantrieb in den Auto-Modus.

7. Komfort- und Absenktemperatur

Die Taste Komfort-/Absenktemperatur (✗) dient zur komfortablen und einfachen Umschaltung zwischen diesen beiden Temperaturen. Werkseitig liegen diese bei 21.0°C und 17.0°C. Sie können wie folgt angepasst werden.

• Die Komfort-/Absenktaste (💡) lange gedrückt halten.
- Im Display erscheinen das Sonnensymbol (※) und die aktuelle Komforttemperatur.
- Temperatur mit Stellrad verändern, mit OK bestätigen.
- Es erscheinen Mondsymbol (☐) und Absenktemperatur.
- Temperatur mit Stellrad verändern, mit OK bestätigen. Auch im Auto-Modus kann die Temperatur über die Taste jederzeit geändert werden. Diese bleibt dann bis zum nächsten Schaltzeitpunkt des Programms erhalten.

8. Kindersicherung / Bediensperre

Die Bedienung kann gesperrt werden.

• Um die Bediensperre zu aktivieren/deaktivieren, sind die Tasten Menu und ✿ gleichzeitig kurz zu drücken.
• Nach Aktivierung erscheint „LOC“ im Display.
• Zur Deaktivierung beide Tasten erneut drücken.

9. Heizpause einstellen

Ist die Heizung im Sommer abgeschaltet, können die Batterien geschont werden. Dazu wird das Ventil ganz geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.

• Um die Heizpause zu aktivieren, ist das Stellrad im manuellen Betrieb (Manu) so lange nach rechts zu drehen, bis im Display „ON“ erscheint.
• Zum Beenden ist der manuelle Betrieb (Manu) zu verlassen oder das Stellrad nach links zu drehen.

10. Frostschutzbetrieb einstellen

Wenn der Raum nicht geheizt werden soll, kann das Ventil geschlossen werden. Nur bei Frostgefahr wird das Ventil geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.

• Um den Frostschutzbetrieb zu aktivieren, ist das Stellrad im manuellen Betrieb (Manu) so lange nach links zu drehen, bis im Display „OFF“ erscheint.
• Zum Beenden ist der manuelle Betrieb (Manu) zu verlassen oder das Stellrad nach rechts zu drehen.

11. Fenster-auf-Funktion

Der Stellantrieb erkennt bei einer stark absinkenden Temperatur automatisch, ob im Raum gelüftet wird. Um Heizkosten zu sparen, wird dann die Temperatur für einen bestimmten Zeitraum herunter geregelt (werkseitig 15 Minuten). Währenddessen wird im Display das Fenster-auf-Symbol (☐) angezeigt.

• Die Menü-Taste länger als 3 Sekunden drücken
- Mit dem Stellrad den Menüpunkt „AER“ auswählen
- Mit OK-Taste bestätigen
- Die Temperatur und die Zeit lassen sich mit dem Stellrad einstellen. Mit der Zeitauswahl „0“ lässt sich die Funktion deaktivieren.

12. Offset-Temperatur einstellen

Da die Temperatur am Heizkörper gemessen wird, kann es woanders im Raum kälter oder wärmer sein. Um dies anzugleichen, kann ein Temperatur-Offset von ±3.5^ C eingestellt werden. Werden z.B. 18°C anstatt eingestellter 20°C gemessen, ist ein Offset von -2.0°C einzustellen.

• Die Menü-Taste länger als 3 Sekunden drücken
- Mit dem Stellrad den Menüpunkt „TOF“ auswählen
- Mit OK-Taste bestätigen
• Die Temperatur mittels des Stellrads verändern.
- Bestätigung erfolgt durch die OK-Taste

13. Werkseinstellungen wieder herstellen

Der Auslieferungszustand des Stellantriebs kann manuell wieder hergestellt werden. Dabei gehen alle manuell vorgenommenen Einstellungen verloren.

• Die Menü-Taste länger als 3 Sekunden drücken
- Mit dem Stellrad den Menüpunkt „RES“ auswählen
- Mit OK-Taste bestätigen
- Es erscheint „CFM“ im Display, mit OK bestätigen

14. Bestimmungsgemäßer Einsatz

Der Energiespar-Regler dient zum Regulieren eines gängigen Heizkörperventils. Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder Wärmebestrahlung.

Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Die Geräte sind ausschließlich für den privaten Gebrauch gedacht.

1. Fehlerbehebung und Wartung

Fehlercode im Display	Problem	Behebung
Batteriesymbol	Batterieleistung zu gering	Batterien austauschen
F1	Ventilantrieb schwergängig	Installation prüfen, Heizungsventil überprüfen
F2	Stellbereich zu groß	Befestigung des Stellantriebs überprüfen
F3	Stellbereich zu klein	Heizungsventil überprüfen

Einmal wöchentlich am Samstag, um 12:00 führt der Stellantrieb zum Schutz vor Ventilverkalkung eine Entkalkungsfahrt durch.

16. Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen!

Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

17. Sicherheitshinweise

Die Geräte sind keine Spielzeuge, erlauben Sie Kindern nicht damit zu spielen. Verpackungsmaterial nicht achtlos liegen lassen, dies kann für Kinder zu einem gefährlichen Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.

1. Adapterübersicht

Hersteller	Abbildung	Adapter
Heimeier, MNG, Junkers, Landis&Gyr „Duodyr“, Honeywell-Braukmann, Oventrop, Schlösser, Simplex, Valf Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroflex), R.B.M., Tiemme, Jaga		kein Adapter erforderlich
Danfoss RA		liegt bei
Danfoss RAV		liegt bei
Danfoss RAVL		liegt bei

Weitere Adapter sind als Zubehör erhältlich.

19. Technische Eigenschaften

Versorgungsspannung:	3 V
Max. Stromaufnahme:	100 mA
Batterien:	2x LR6 / Mignon / AA
Batterielebensdauer:	ca. 3 Jahre
Display:	LC-Display
Gehäuseabmessung:	63 x 66 x 92 mm (B x H x T)
Anschluss:	M30 x 1,5

Technische Änderungen, die zur Verbesserung dienen, sind vorbehalten.

Table of contents

10. Vorstbeveiliging instellen

19. Technische eigenschappen
