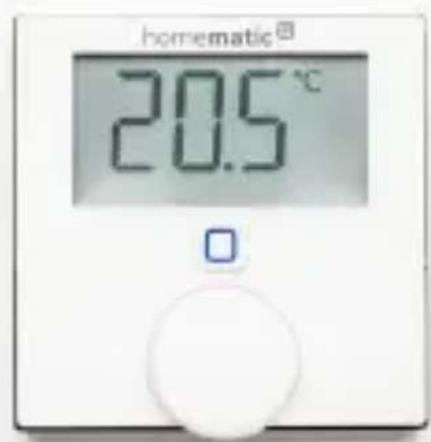

| Produkttyp | Intelligenter Thermostat |
| Marke | eQ-3 |
| Modell | HMIP-WTH |
| Abmessungen (H x B x T) | 85 x 85 x 25 mm |
| Gewicht | 120 g (inkl. Batterien) |
| Stromversorgung | 2 x AA-Alkalibatterien (1,5 V) |
| Batterielebensdauer | Bis zu 2 Jahren |
| Display | Hintergrundbeleuchtetes LCD |
| Temperaturregelbereich | 5 °C bis 30 °C |
| Genauigkeit | ±0,5 °C |
| Feuchtigkeitssensor | Ja |
| Funkprotokoll | Homematic IP (868 MHz) |
| Reichweite (Freifeld) | Bis zu 100 m |
| Programmierbare Zeitpläne | Bis zu 3 tägliche Zeitpläne |
| Kompatibilität | Homematic-IP-System (HMIP-HAP, CCU3, usw.) |
| Montage | Wandmontage (Schrauben und Dübel inklusive) |
| Schutzklasse | IP20 (nur für Innenräume) |
| Wartung | Reinigung mit einem trockenen, weichen Tuch. Vermeiden Sie Flüssigkeiten und Scheuermittel. |
| Sicherheit | Niederspannungsgerät; Batterien ordnungsgemäß handhaben; nicht Wasser aussetzen. |
| Ersatzteile / Reparierbarkeit | Nur Batterien; nicht durch den Endbenutzer reparierbar; professioneller Service erforderlich. |
Häufig gestellte Fragen - HMIP-WTH EQ-3
Benutzerfragen zu HMIP-WTH EQ-3
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch HMIP-WTH - EQ-3 und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HMIP-WTH von der Marke EQ-3.
BEDIENUNGSANLEITUNG HMIP-WTH EQ-3
Installations- und Bedienungsanleitung
Wandthermostat mit Luftfeuchtigkeitssensor S. 2 Wall Thermostat with Humidity Sensor p. 29

1 Homematic IP Wandthermostat mit Luft-feuchtigkeitssensor
1 Wechselrahmen
1 Montageplatte
2 Doppelseitige Klebestreifen
2 Schrauben 3,0 x 30 mm
2 Dübel 5 mm
2 1,5 V LR03/Micro/AAA Batterien
1 Bedienungsanleitung
- Ausgabe Deutsch 03/2015
Dokumentation © 2015 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt. Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.
Version 1.0 // 141789 (web)
1 Hinweise zur Anleitung 8
2 Gefahrenhinweise 8
3 Funktion und Geräteübersicht 10
4 Allgemeine Systeminformationen ....12
5 Inbetriebnahme 12
5.1 Anlernen 12
5.2 Montage....14
5.2.1 Klebestreifenmontage....14
5.2.2 Schraubmontage 15
5.2.3 Montage in Mehrfachkombinationen....17
6 Bedienung....18
7 Batterien wechseln....19
8 Fehlerbehebung 21
8.1 Schwache Batterie 21
8.2 Befehl nicht bestätigt 21
8.3 Duty Cycle 22
8.4 Fehlercodes und Blinkfolgen 23
9 Wiederherstellung der Werkseinstellungen......25
10 Wartung und Reinigung....26
11 Allgemeine Hinweise zum Funkbetrieb......26
12 Technische Daten 27
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:

Achtung!
Hier wird auf eine Gefahr hingewiesen.

Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige Informationen!
2 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschaden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.
3 Funktion und Geräteübersicht
Mit dem Homematic IP Wandthermostat mit Luftfeuchtigkeitssensor können Sie die Raumtemperatur über die Homematic IP App zeitgesteuert regulieren und Heizphasen auf Ihre individuellen Bedürfnisse anpassen.
In der Raumklima-Lösung kann der Wandthermostat einfach an den Homematic IP Access Point angelernt werden, um einen oder mehrere Homematic IP Heizkörperthermostate zu steuern. Der Wandthermostat misst die Temperatur und Luftfeuchtigkeit im Raum und gibt diese zyklisch an die Heizkörperthermostate weiter, so dass die Raumtemperatur exakt geregelt werden kann.
Dank des Batteriebetriebs bietet der Wandthermostat eine hohe Flexibilität bei der Wahl des Montageortes. Montage und Demontage gestalten sich im mitgelieferten Wechselrahmen durch Verschrauben oder Aufkleben der Montageplatte auf unterschiedlichen Untergründen wie Mauerwerk, Möbeln, Fliesen oder Glas sehr einfach. Zusätzlich ist es auch möglich, den Wandthermostat in bestehende Schalterserien zu integrieren.

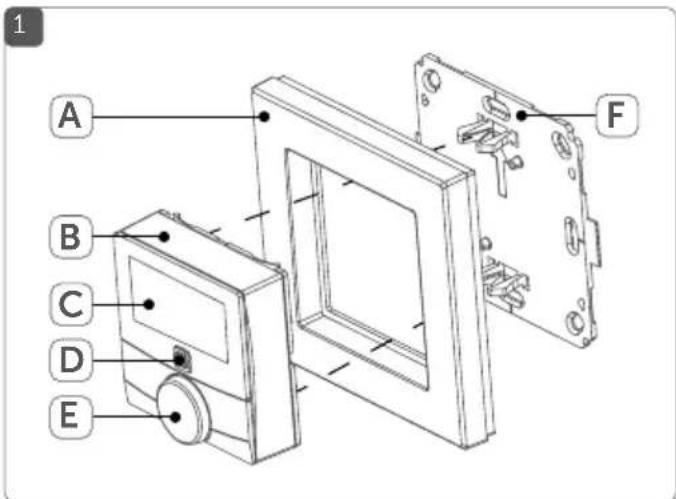

Geräteübersicht (s. Abbildung 1):
(A) Wechselrahmen
(B) Elektronikeinheit (Thermostat)
(C) Display
(D) Systemtaste (Anlerntaste und LED)
(E) Stellrad
(F) Montageplatte

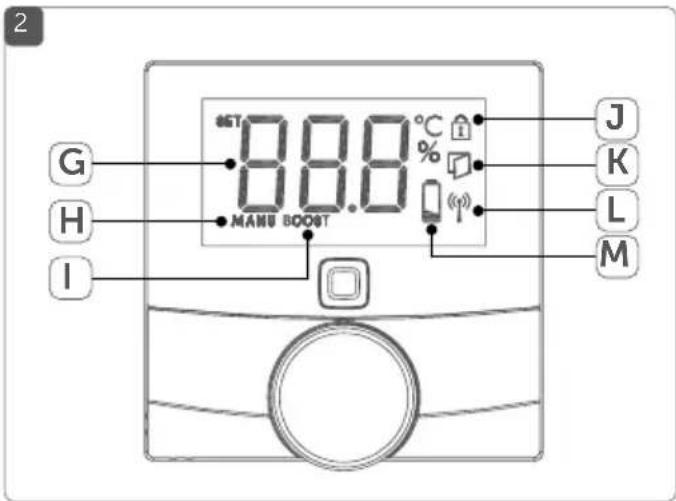

Displayübersicht (s. Abbildung 2):
(G)

Soll-/Ist-Temperatur und Luftfeuchte

(H) Manueller Betrieb
(I) Boost-Funktion
(J) Bediensperre
(K) Fenster-auf-Symbol
(L)
Funkübertragung
(M) Batteriesymbol
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil der Raumklima-Lösung von Homematic IP und kommuniziert über das HmlP-Funkprotokoll. Alle Geräte der Raumklima-Lösung können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Welcher Funktionsumfang sich innerhalb des Homematic IP Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.eQ-3.de.
5 Inbetriebnahme
5.1 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.
Damit der Wandthermostat in Ihr System integriert werden und mit anderen Homematic IP Geräten kommunizieren kann, muss er zunächst an den Homematic IP Access Point angelernt werden.
Zum Anlernen des Wandthermostats gehen Sie wie folgt vor:
- Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
- Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
- Fassen Sie die Elektronikeinheit (B) seitlich an und ziehen Sie sie aus dem Rahmen heraus (s. Abbildung 6).
- Drehen Sie die Elektronikeinheit (B) auf die Rückseite.
- Legen Sie zwei neue 1,5 V LR03/Micro/AAA Batterien polungsrichtig gemäß Markierung in die Batteriefächer ein (s. Abbildung 7).
• Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz drücken (s. Abbildung 8).
- Das Gerät erscheint automatisch in der Homematic IP App.
- Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder Scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
-
Warten Sie, bis der Anlernvorgang abgeschlossen ist.
-
Vergeben Sie in der App einen Namen für das Gerät und ordnen Sie es einem Raum zu.
- Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
5.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.
Sie können den Wandthermostat entweder im mitgelieferten Wechselrahmen (A) montieren oder ihn bequem in eine bestehende Schalterserie integrieren (s. „5.2.3 Montage in Mehrfachkombinationen“ auf Seite 17).
Bei der Montage im Wechselrahmen können Sie den Wandthermostat
- mit den mitgelieferten doppelseitigen Klebestreifen oder
• mit den mitgelieferten Schrauben
an der Wand befestigen.
5.2.1 Klebestreifenmontage
Um den zusammengesetzten Wandthermostat mit den Klebestreifen zu montieren, gehen Sie wie folgt vor:
- Wählen Sie einen beliebigen Montageort aus.

Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lösungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann.
- Befestigen Sie die Klebestreifen (N) auf der Rückseite der Montageplatte (F) in den dafür vorgesehenden Markierungen. Achten Sie darauf, dass die Schrift auf der Rückseite für Sie lesbar ist (O) (s. Abbildung 3) und die Klammern der Montageplatte in die Öffnungen des Wandthermostats rasten.
• Entfernen Sie die Folie von den Klebestreifen. - Drücken Sie jetzt den zusammengebauten Wandthermostat mit der Rückseite an die gewünschte Position an die Wand.
5.2.2 Schraubmontage
Um den Wandthermostat mithilfe der Schrauben zu montieren, gehen Sie wie folgt vor:
- Wählen Sie einen geeigneten Montageort aus.

Stellen Sie sicher, dass in der Wand keine Leitungen verlaufen!
- Halten Sie die Montageplatte (F) an die gewünschte Montageposition. Achten Sie darauf,
dass der Pfeil auf der Vorderseite der Montageplatte nach oben zeigt.
- Zeichnen Sie zwei der Bohrlöcher (P) anhand der Montageplatte (diagonal gegenüberliegend) mit einem Stift an der Wand an (s. Abbildung 4).

Die Bohrlöcher (Q) können für die Montage auf einer Unterputzdose verwendet werden.
• Bohren Sie die vorgezeichneten Löcher.

Bei Steinwänden verwenden Sie einen 5 mm Bohrer für die Dübel. Bei Holzwänden können Sie einen 1,5 mm Bohrer verwenden, um das Eindrehen der Schrauben zu erleichtern.
- Montieren Sie die Montageplatte durch Eindrehen der mitgelieferten Dübel und Schrauben (R) (s. Abbilung 5).
- Setzen Sie den Wechselrahmen (A) auf die Montageplatte.
- Setzen Sie die Elektronikeinheit (B) ein (s. Abbildung 1). Achten Sie darauf, dass der Schriftzug „TOP“ und die Pfeile auf der Rückseite nach oben zeigen und die Klammern der Montageplatte in die Öffnungen der Elektronikeinheit rasten.
5.2.3 Montage in Mehrfachkombinationen
Sie können den Wandthermostat sowohl mit dem mitgelieferten Rahmen (A), als auch mit Rahmen anderer Hersteller verwenden oder die Elektronikeinheit (B) in einen Mehrfachrahmen integrieren. Sie können die Montageplatte (F) flexibel mit Klebestreifen oder Schrauben an der Wand befestigen. Bei der Montage in Mehrfachkombinationen ist darauf zu achten, dass die Montageplatte des Wandthermostats bündig neben bereits befestigte Montageplatten/Tragringen angebracht und daran ausgerichtet wird.
Der Wandthermostat passt in die Rahmen folgender Hersteller:
| Hersteller Rahmen | |
| Berker S.1, B.1, B.3, B.7 Glas | |
| ELSO Joy | |
| GIRA System | 55, Standard 55, E2, E22, Event, Esprit |
| merten 1-M, | Atelier-M, M-Smart, M-Arc, M-Star, M-Plan |
| JUNG A 500 | AS 500, A plus, A creation |
6 Bedienung
Nach dem Anlernen und der Montage stehen Ihnen einfache Bedienfunktionen direkt am Gerät zur Verfügung.

Befindet sich der Wandthermostat im Stand-by-Modus, müssen Sie vor der Bedienung einmal das Stellrad (E) drücken, um ihn zu aktivieren.
- Temperatur: Drehen Sie das Stellrad (E) nach rechts oder links, um die Temperatur der Homematic IP Heizkörperthermostate manuell zu verändern. Im Automatikbetrieb bleibt die manuell eingestellte Temperatur bis zum nächsten Schaltzeitpunkt bestehen. Danach wird das eingestellte Wochenprofil wieder aktiviert. Im manuellen Betrieb bleibt die Temperatur bis zur nächsten manuellen Änderung erhalten.
- Manueller und Automatikbetrieb: Drücken Sie das Stellrad (E) lang, um zwischen manuellem und Automatikbetrieb zu wechseln. Im Automatikbetrieb ist das über die Homematic IP App eingestellte Wochenprofil aktiv. Im manuellen Betrieb kann die Temperatur direkt am Gerät oder über die App eingestellt werden und bleibt bis zur nächsten manuellen Änderung erhalten.
- Boost-Funktion: Drücken Sie das Stellrad (E) kurz, um die Boost-Funktion für schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des
Ventils zu aktivieren. Dadurch wird sofort ein angenehmes Wärmegefühl im Raum erreicht.

Die Bediensperre des Wandthermostaten kann über die Homematic IP App aktiviert bzw. deaktiviert werden. Tippen Sie auf das Menü-Symbol oben links im Bildschirm in der App und wählen den Menüpunkt „Geräteübersicht“ aus. Tippen Sie auf den entsprechenden Wandtermostaten, um die Bediensprerre „AN“ oder „AUS“ zu schalten.
7 Batterien wechseln
Erscheint das Symbol für leere Batterien (☐) im Display bzw. in der App, tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR03/Micro/AAA aus. Beachten Sie dabei die richtige Polung der Batterien.
Um die Batterien des Wandthermostats zu wechseln, gehen Sie wie folgt vor:
- In montiertem Zustand lässt sich die Elektronikeinheit (B) einfach aus dem Rahmen (A) und von der Montageplatte (F) ziehen. Fassen Sie die Elektronikeinheit seitlich an und ziehen Sie sie aus dem Rahmen heraus (s. Abbildung 6). Das Öffnen des Gerätes ist nicht erforderlich.
- Drehen Sie die Elektronikeinheit auf die Rückseite, um die Batterien zu entnehmen bzw. sie ein-
zulegen.
- Legen Sie zwei neue 1,5 V LR03/Micro/AAA Batterien polungsrichtig gemäß Markierung in die Batteriefächer ein (s. Abbildung 7).
- Setzen Sie die Elektronikeinheit wieder in den Rahmen. Achten Sie darauf, dass der Schriftzug „TOP“ und die Pfeile auf der Rückseite der Elektronikeinheit nach oben zeigen und die Klammern der Montageplatte in die Öffnungen der Elektronikeinheit rasten.
- Achten Sie nach dem Einlegen der Batterien auf die Blinkfolgen der LED (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite 23).
Nach dem Einlegen der Batterien führt der Wandthermostat zunächst einen Selbsttest für ca. 2 Sekunden durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: oranges und grünes Leuchten.

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!
8 Fehlerbehebung
8.1 Schwache Batterie
Wenn es der Spannungswert zulässt, ist der Wandthermostat auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden.
Bricht beim Senden die Spannung wieder zusammen, wird das Symbol für leere Batterien (1) und der Fehlercode am Gerät angezeigt (s. „8.4 Fehlercodes und Blinkfolgen“ auf Seite 23). Tauschen Sie in diesem Fall die leeren Batterien gegen zwei neue aus (s. „7 Batterien wechseln“ auf Seite 19).
8.2 Befehl nicht bestätigt
Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. „11 Allgemeine Hinweise zum Funkbetrieb“ auf Seite 26). Die fehlerhafte Übertragung kann folgende Ursachen haben:
• Empfänger nicht erreichbar,
- Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defekt.
8.3 Duty Cycle
Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.
In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP-Geräte zu 100 % normenkonform entwickelt und produziert.
Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch dreimal langsames rotes Blinken der LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.
8.4 Fehlercodes und Blinkfolgen
| Blinkcode Bedeutung Lösung | ||
| Batterie-symbol (1) | Batterie-spannunggering | Tauschen Sie die Batterien des Gerätes aus (s. „7 Batterien wechseln“ auf Seite 19). |
| Antennen-symbol blinkt (11) | Kommunikationsstörung zum Home-matic IP Access Point | Prüfen Sie die Verbindung zum Homematic IP Access Point. |
| Schlosssymbol (12) | Bediensperre aktiv | Deaktivieren Sie die Bediensperre in der App. |
| Schnelles oranges Blinken (bei Funkübertragung) | Funkübertragung/Sende-versuch | Warten Sie auf die Rückmeldung des Empfängers. |
| 1x langes grünes Leuchten | Vorgang bestätigt | Sie können mit der Bedienung fortfahren. |
Fehlerbehebung
| 1x langes rotes Leuchten | Vorgang fehlgeschlagen | Versuchen Sie es erneut (s. „8.2 Befehl nicht bestätigt“ auf Seite 21). |
| Langsames oranges Blinken (alle 10 s) | Anlernmodus aktiv | Geben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestätigung ein (s. „5.1 Anlernen“ auf Seite 12). |
| Kurzes oranges Leuchten (nach grüner oder roter Empfangs-meldung) | Batterien leer Tauschen | Batterien aus (s. „7 Batterien wechseln“ auf Seite 19). |
| 3x langsames rotes Blinken | Duty Cycle überschritten (S. „8.3 Duty Cycle“ auf Seite 22) oder Gerät defekt | Achten Sie auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler. |
| 1x oranges und 1x grünes Leuchten (nach dem Einlegen der Batterien) | Testanzeige Nachdem die Testanzeige erloschen ist, können Sie fort-fahren. | |
9 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.
Um die Werkseinstellungen des Wandthermostats wiederherzustellen, gehen Sie wie folgt vor:
- Fassen Sie die Elektronikeinheit (B) seitlich an und ziehen Sie sie aus dem Rahmen heraus (s. Abbildung 6).
• Entnehmen Sie die Batterien. - Legen Sie die Batterien entsprechend der Polaritätsmarkierungen wieder ein (s. Abbildung 7) und halten Sie gleichzeitig die Systemtaste (D) für 4 s gedrückt, bis die LED schnell orange zu blinken beginnt (s. Abbildung 8).
• Lassen Sie die Systemtaste wieder los. - Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.
- Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.
Das Gerät führt einen Neustart durch.
10 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.
Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.
11 Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.
Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter www.eQ-3.de.
12 Technische Daten
Geräte-Kurzbezeichnung: HMIP-WTH
Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA
Stromaufnahme: 50 mA max.
Batterielebensdauer: 2 Jahre (typ.)
Schutzart: IP20
Umgebungstemperatur: 0 bis 35 °C
Abmessungen (B x H x T):
Ohne Rahmen: 55 x 55 x 23,5 mm
Mit Rahmen: 86 x 86 x 25 mm
Gewicht: 100 g (inkl. Batterien)
Funkfrequenz: 868,3 MHz/869,525 MHz
Empfängerkategorie: SRD category 2
Typ. Funk-Freifeldreichweite: >150 m
Duty Cycle: < 1 % pro h/< 10 % pro h
Wirkungsweise: Typ 1
Verschmutzungsgrad: 2
Technische Änderungen vorbehalten.
Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.
Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.
