MODE D'EMPLOI CGIS3065PF FRIGIDAIRE

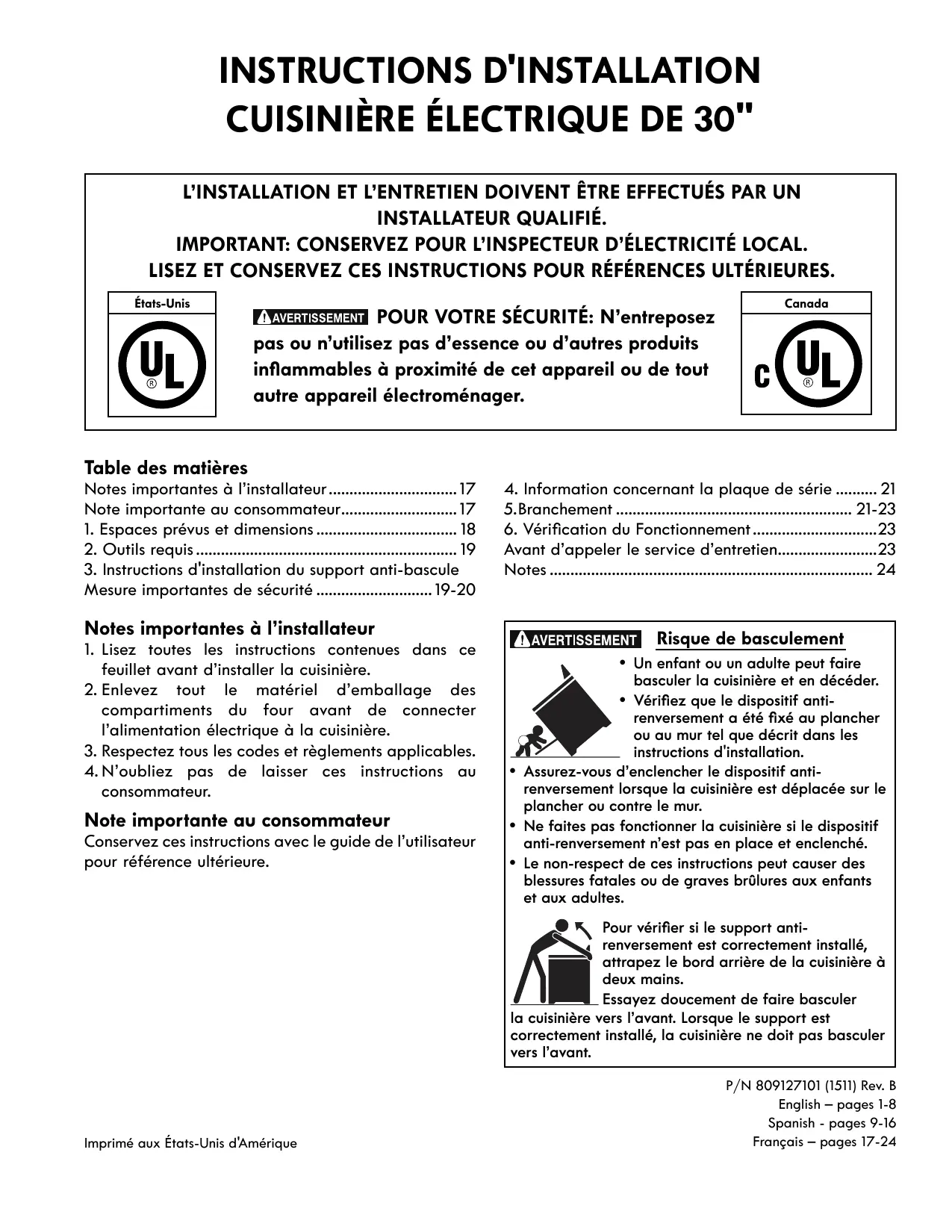

Caja de empalmes Alambres rojos Caja de empalmes Alambre blanco INSTRUCTIONS D'INSTALLATION

CUISINIÈRE ÉLECTRIQUE DE 30"

• L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ. IMPORTANT: CONSERVEZ POUR L’INSPECTEUR D’ÉLECTRICITÉ LOCAL. LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES. États-Unis POUR VOTRE SÉCURITÉ: N’entreposez pas ou n’utilisez pas d’essence ou d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil électroménager. Table des matières Notes importantes à l’installateur p. 17
• Note importante au consommateur p. 17

1. Espaces prévus et dimensions................................... 18

2. Outils requis................................................................ 19

3. Instructions d'installation du support anti-bascule

Mesure importantes de sécurité............................. 19-20 Notes importantes à l’installateur

1. Lisez toutes les instructions contenues dans ce

feuillet avant d’installer la cuisinière.

2. Enlevez tout le matériel d’emballage des

compartiments du four avant de connecter l’alimentation électrique à la cuisinière.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au

consommateur. Note importante au consommateur Conservez ces instructions avec le guide de l’utilisateur pour référence ultérieure. Canada

4. Information concernant la plaque de série........... 21

5. Branchement.......................................................... 21-23

6. Vérification du Fonctionnement...............................23

Avant d’appeler le service d’entretien.........................23 Notes............................................................................... 24 Risque de basculement

• Un enfant ou un adulte peut faire basculer la cuisinière et en décéder.
• Vérifiez que le dispositif antirenversement a été fixé au plancher ou au mur tel que décrit dans les instructions d'installation.
• Assurez-vous d’enclencher le dispositif antirenversement lorsque la cuisinière est déplacée sur le plancher ou contre le mur.
• Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n’est pas en place et enclenché.
• Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux adultes. Pour vérifier si le support antirenversement est correctement installé, attrapez le bord arrière de la cuisinière à deux mains. Essayez doucement de faire basculer la cuisinière vers l’avant. Lorsque le support est correctement installé, la cuisinière ne doit pas basculer vers l’avant. Imprimé aux États-Unis d'Amérique Instructions d'installation pour cuisinières 30" électriques

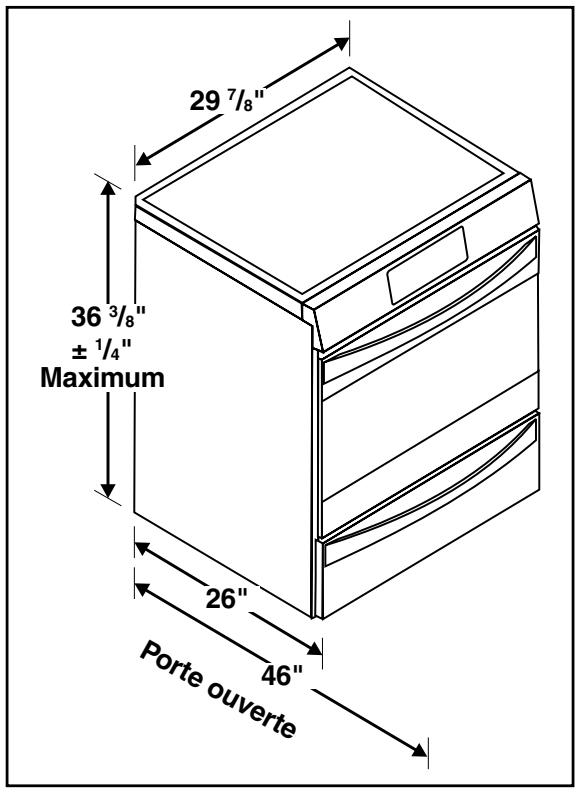

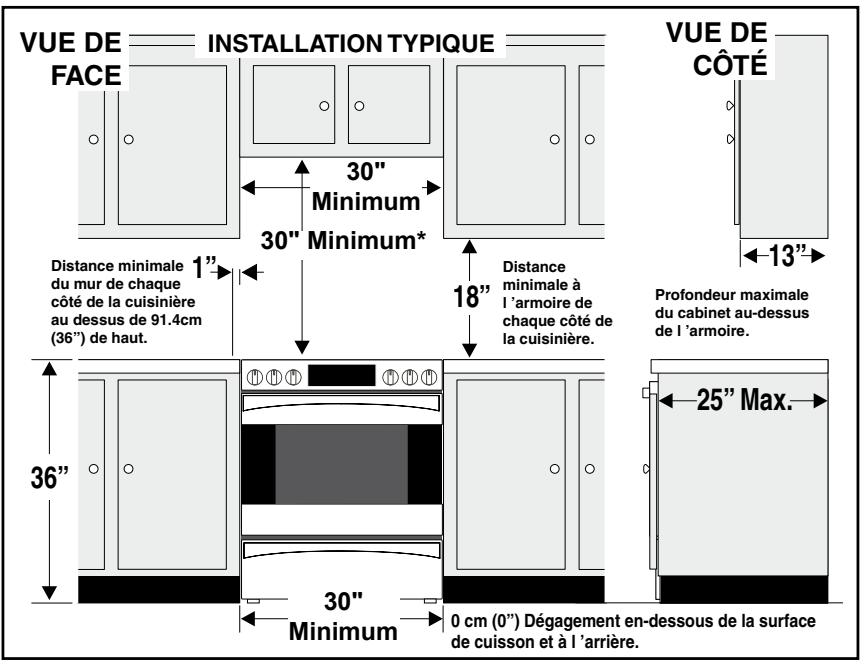

1. Espaces prévus et dimensions

a. Laissez suffisamment d’espace entre la cuisinière et les surfaces combustibles adjacentes. b. Endroit– Vérifiez l’endroit où la cuisinière sera installée. Assurez-vous qu’il y a une source d’alimentation électrique adéquate et que le plancher est solide. c. Les dimensions qui sont données doivent être respectées. Ces dimensions allouent un minimum de jeu. Les surfaces en contact doivent être solides et de niveau. VUE DE FACE VUE DE CÔTÉ INSTALLATION TYPIQUE Distance minimale du mur de chaque côté de la cuisinière au dessus de 91.4cm (36”) de haut. Distance minimale à l ’armoire de chaque côté de la cuisinière. 13” Profondeur maximale du cabinet au-dessus de l ’armoire. 0 cm (0”) Dégagement en-dessous de la surface de cuisson et à l ’arrière.

• Espace minimum de 76,2 cm (30”) entre le dessus de la surface de cuisson et le dessous d’une armoire en bois ou en métal non protégée, ou espace minimum de 61 cm (24”) si le fond de l’armoire en bois ou en métal est protégé par un panneau résistant au feu d’au moins 0,64 cm (1/4”) recouvert d’une feuille d’acier doux dont l’épaisseur est au moins de 0,038 cm (0,015”) si en acier inoxydable; de 0,061 cm (0,024”) si en aluminium ou de 0,051cm (0,020”) si en cuivre. Un espace de 1,3 cm (½”) min. pour l’arrière et les côtés de la cuisinière est requis. Respectez toutes les dimensions indiquées ci dessus afin d’éviter des dommages à la propriété, de créer un danger potentiel d’incendie et de faire des découpages incorrects du comptoir et de l’armoire. Évitez d’ajouter des espaces de rangement au-dessus de l’appareil pour éliminer tout risque de brûlures ou de feu en vous penchant au-dessus de surfaces chaudes pour prendre des objets. Si des espaces de rangement doivent être ajoutés, les risques peuvent être réduits en installant une hotte qui excède le devant de l’armoire d’au moins 12,7 cm (5”).

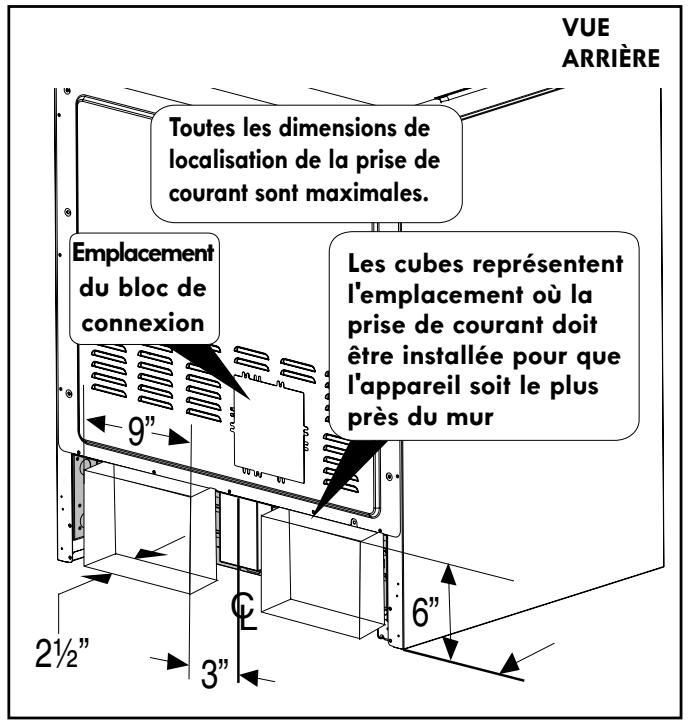

rte ou 46" rte VUE ARRIÈRE Toutes les dimensions de localisation de la prise de courant sont maximales. Emplacement du bloc de connexion Les cubes représentent l'emplacement où la prise de courant doit être installée pour que l'appareil soit le plus près du mur

2½” Imprimé au Canada

Instructions d'installation pour cuisinières 30" électriques

2. Outils requis:

Risque de basculement Pour les pattes de nivellement et le support anti-bacule:

• Un enfant ou un adulte peut faire basculer la cuisinière et en décéder.
• Vérifiez que le dispositif antirenversement a été fixé au plancher ou au mur tel que décrit dans les instructions d'installation.
• Assurez-vous d’enclencher le dispositif antirenversement lorsque la cuisinière est déplacée sur le plancher ou contre le mur.
• Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n’est pas en place et enclenché.
• Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux adultes.

• Clé à molette ou pince réglable.
• 5/16" Tournevis à douille ou tournevis à tête plate
• Perceuse électrique & foret de 1/8" de diamètre (foret de maçonnerie si installé dans le béton)
• Niveau & ruban à mesurer Pour le branchement électrique:
• 1/4" & 3/8" Tournevis à douille Autres outils requis:
• Cordon alimentation ou
• Câblage électrique en cuivre & Conduit métallique (pour le câblage réel).

3. Instructions d'installation du support antibascule - Mesure importantes de sécurité

Patte de nivellement La cuisinière doit être fixée au plancher pour éviter qu'elle ne bascule, en installant un support antibascule à l'aide des vis fournies avec la cuisinière. Si le support anti-bascule n'est pas installé, la cuisinière peut basculer lorsqu'un poids excessif est exercé sur la porte ouverte ou qu'un enfant monte dessus. Des blessures graves peuvent s'ensuivre provenant de la cuisinière elle même ou du renversement de liquides chauds. Si la cuisinière doit être déplacée, le support antibascule doit être également déplacé. Les directives fournies sont prévues pour la fixation dans un plancher de bois ou de béton. Lors de la fixation, assurez-vous que les vis ne pénètrent pas dans les accessoires de plomberie ou le câblage électrique. Pour vérifier si le support anti-renversement est correctement installé, attrapez le bord arrière de la cuisinière à deux mains. Essayez doucement de faire basculer la cuisinière vers l’avant. Lorsque le support est correctement installé, la cuisinière ne doit pas basculer vers l’avant. A. Positionnez le support à l’aide du gabarit. Positionnez le gabarit symétriquement au centre de l’emplacement final de la cuisinière. Marquez au sol la position des vis du support tel que montré sur ce gabarit (le support peut être installé à droite ou à gauche). Figure 1

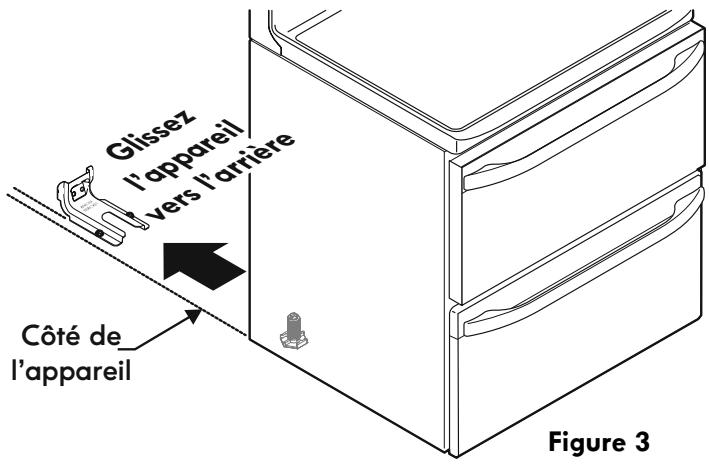

Instructions d'installation pour cuisinières 30" électriques B. Percez des avant-trous et fixez le support Repérez le centre des trous indiqués et percez des avant-trous de 1/8“. Si le support doit être fixé au mur, percez un avant-trou dans un angle de 20°. Si le support doit être fixé sur un plancher en béton ou en céramique, percez un avant-trou de 5/32” x 1-3/4” de profondeur. Les vis fournies peuvent être utilisées dans le bois comme dans le béton. Utilisez un tourne-écrou de 5/16” pour fixer le support. C. Mise à niveau et positionnement de la cuisinière. Glissez la cuisinière à son emplacement final. Insérez la patte de nivellement de la cuisinière dans le support. Assurez-vous que la patte de la cuisinière est bien insérée dans le support en vérifiant visuellement. Placez un niveau à bulle sur l’une des grilles de l’appareil pour vérifier s’il est de niveau. S’il est nécessaire, ajustez les pattes de nivellement jusqu’à ce que l’appareil soit de niveau. Arrière de la cuisinière Pattes de nivellement Montage sur le mur Lisse Montage au plancher Côté de l’appareil Pattes de nivellement Montage au plancher Mur Patte de nivellement Monter Baisser Figure 5

Instructions d'installation pour cuisinières 30" électriques 4.Information concernant la plaque de série

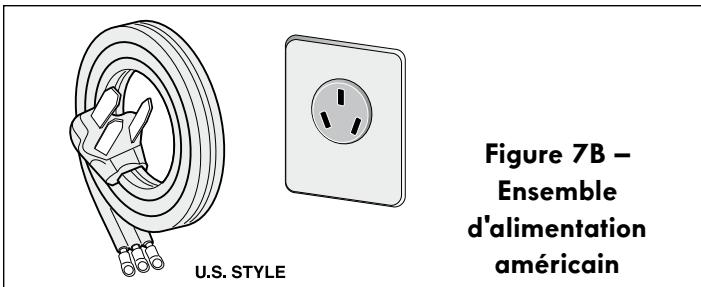

5.2 Ensemble de cordon d'alimentation

La plaque de série est située tel que montré plus bas. Les informations suivantes s'y trouvent: A. Les numéros de modèle, de lot et de série de l'appareil. B. Le régime nominal en kilowatts (requis électrique). Figure 6 C. La tension nominale. Figure 7B – Ensemble d'alimentation américain Il incombe à l'utilisateur de faire raccorder le cordon d'alimentation au bloc de connexion situé derrière le couvercle du panneau arrière. Il est possible de connecter l'appareil soit au moyen d'un câblage "permanent dur" (câble flexible en cuivre blindé ou muni d'une gaine protectrice non métallique) soit au moyen d'un ensemble de cordon d'alimentation. NOTE: L'appareil sort de l'usine avec un trou de 1 1/8" (2,9 cm) dia. tel que montré à la figure 3. Si un trou plus grand est requis, repoussez la pastille. Il existe des risques d'incendie ou de choc électrique, si la capacité du cordon utilisé est inadéquate, si les instructions d'installation ne sont pas suivies ou si le réducteur de tension n'est pas utilisé. Dans les maisons mobiles (États-Unis), les nouvelles installations ou les véhicules récréatifs, utilisez seulement un cordon d'alimentation conçu pour une cuisinière à 125/250 volts de 50 ampères recommandé (40A minimum). Le cordon doit soit avoir 3 (lorsque le code local permet la mise à terre par le neutre) ou 4 conducteurs. Les bornes aux extrémités des câbles doivent comporter soit une boucle fermée, soit des cosses à fourches ouvertes et aux extrémités renversées. Le cordon doit être muni d'un réducteur de tension. Ne desserrez pas les écrous des fils installés en usine. Une panne, un bris ou des conditions dangereuses pourraient s'en suivre.

5. Branchement (Canada seulement)

Branchez le câble d’alimentation de la cuisinière (4 conducteurs) à une prise murale munie de 4 conducteurs. La prise murale doit être correctement mise à la terre et conforme au code électrique canadien (la norme de l’ACNOR C22.1 partie 1 dernière édition) et autres codes locaux. Style canadien Figure 7A

5. Branchement (États-Unis seulement)

Cet appareil doit être correctement installé et mis à la terre, par un technicien qualifié, en suivant les normes du "National Electric Code ANSI/NFPA No. 70-latest edition-" et le normes électriques locales. Il est possible de connecter l'appareil soit au moyen d'un câblage "permanent dur" (câble flexible en cuivre blindé ou muni d'une gaine protectrice non métallique) soit au moyen d'un ensemble de cordon d'alimentation. Lors d'un branchement permanent, ne laissez pas de fils excédant dans le compartiment de l'appareil. Ces fils pourraient bloquer la fermeture du couvercle d'accès et créer un risque d'électrocution si les fils sont coincés. Le cordon doit être muni d'un réducteur de tension. NOTE: Utilisez seulement du fils de cuivre pour les branchements. Risque de choc électrique

• La mise à la terre de cet appareil est obligatoire.
• Ne branchez pas l'appareil au circuit électrique avant qu'il soit mis à la terre correctement, en permanence.
• Interrompez le courant dans la boîte de jonction avant d'effectuer la connexion électrique.
• Cet appareil doit être branché à un système de câblage métallique, mis à la terre en permanence, ou un connecteur mis à la terre doit être branché à la borne de mise à la terre ou directement sur l'appareil. Si vous ne suivez pas les instructions précitées à la lettre, il peut en résulter un incendie, des blessures ou un choc électrique.

Instructions d'installation pour cuisinières 30" électriques Pour une connexion à un câble d'alimentation à quatre conducteurs Cet électroménager est manufacturé avec une mise à la terre au châssis à l'aide d'une plaque de mise à terre posée entre le terminal neutre et le châssis. Si l'appareil est utilisé, aux États-Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du châssis au neutre ou au Canada; retirez la plaque de mise à terre du châssis et coupez l'autre bout, près du terminal neutre. Branchez ensuite l'appareil de manière usuelle. Si les codes locaux ne permettent PAS la connexion du conducteur de mise à la terre du châssis au fil neutre du cordon d'alimentation en cuivre (voir figure 9).

1. Enlevez la vis qui retient le couvercle arrière afin

de vous permettre d'atteindre les bornes du bloc de connexion de la cuisinière (voir figure 9).

2. Enlevez la plaque de mise à la terre de la borne

centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.

3. Branchez le fil de mise à la terre (vert) du cordon

d'alimentation cuivré, au châssis de l'appareil avec la vis de mise à la terre, à l'aide du trou dans le châssis à l'endroit où la bande de mise à la terre a été enlevée (voir Figure 9).

4. Utilisez les écrous fournis dans l'enveloppe

littérature pour raccorder le neutre (blanc) du cordon d'alimentation cuivré, à la borne argentée située au centre du bloc de connexion, et raccordez les autres fils aux bornes extérieures. Assortissez les fils et les bornes conformément aux couleurs (branchez le fil rouge à la borne de droite, et le fil noir à la borne de gauche).

5. Replacez le couvercle arrière et fixez-le à l'aide de

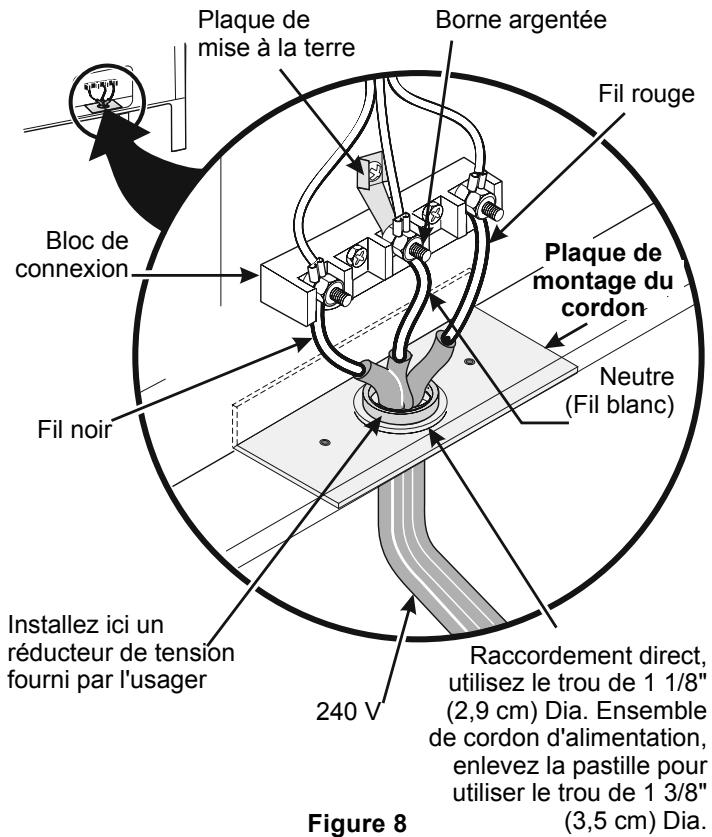

la vis enlevée à l'étape 1. Pour une connexion à un câble d'alimentation à trois conducteurs Si les codes locaux permettent la connexion du conducteur de mise à la terre du châssis au fil neutre du cordon d'alimentation en cuivre (voir figure 8).

1. Enlevez la vis qui retient le couvercle arrière afin

de vous permettre d'atteindre les bornes du bloc de connexion de la cuisinière.

2. Utilisez les écrous fournis dans l'enveloppe

littérature pour raccorder le neutre du cordon d'alimentation cuivré à la borne argentée située au centre du bloc de connexion, et raccordez les autres fils aux bornes extérieures. Assortissez les fils et les bornes conformément aux couleurs (branchez le fil rouge à la borne de droite, et le fil noir à la borne de gauche) (voir figure 8).

3. Replacez le couvercle arrière et fixez-le à l'aide de

la vis enlevée à l'étape 1. Plaque de mise à la terre Bloc de connexion Borne argentée Fil rouge Borne argentée Fil rouge Fil noir Bloc de connexion Fil noir Raccordement direct, utilisez le trou de 1 1/8" (2,9 cm) Dia. Ensemble de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3,5 Installez ici un cm) Dia. réducteur de Plaque de montage du cordon Neutre (Fil blanc) tension fourni par l'usager Installez ici un réducteur de tension fourni par l'usager Neutre (fil blanc) Mise à la terre (fil cuivre) 240 V NOTE: Assurez-vous d'enlever la plaque de mise à la terre fournie avec l'appareil. Figure 9 Raccordement direct, utilisez le trou de 1 1/8" (2,9 cm) Dia. Ensemble 240 V de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3,5 cm) Dia. Figure 8

Instructions d'installation pour cuisinières 30" électriques Connexions électriques au système électrique de la résidence Aux endroits où les codes locaux l'interdisent, ou si vous raccordez à un système électrique à quatre conducteurs, ne raccordez pas le conducteur de mise à la terre du châssis au fil neutre (blanc) de la boîte de jonction (voir figure 11):

1. Débranchez l'alimentation électrique.

2. Enlevez la plaque de mise à la terre de la borne

centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.

3. Dans la boîte de jonction:

a) Reliez le fil blanc du câble de l'appareil au fil neutre (blanc) du câble d'alimentation. b) Reliez les deux fils noirs ensemble. c) Reliez les deux fils rouges ensemble. d) Reliez le fil de cuivre ou dénudé du câble de l'appareil au fil de cuivre ou dénudé du câble d'alimentation. L'appareil doit être raccordé directement au disjoncteur ou au compartiment de fusibles au moyen d'un câble flexible en cuivre, blindé ou muni d'une gaine protectrice non métallique (avec fil de mise à la terre). Un des connecteurs homologués UL doit être fixé à chaque extrémité du câble d'alimentation (à l'appareil et à la boîte de jonction). Les grosseurs des fils (fil en cuivre seulement) et des raccordements doivent se conformer à la capacité de l'appareil. Si les codes locaux permettent le raccordement du conducteur de mise à la terre du châssis au fil neutre (blanc) de la boîte de jonction (voir figure 10):

1. Débranchez l'alimentation.

2. Enlevez la plaque de mise à la terre de la borne

centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.

3. Dans la boîte de jonction:

a) Reliez ensemble, le fil blanc, le fil vert (dénudé) de l'appareil et le fil neutre (blanc) du câble d'alimentation. b) Reliez ensemble les deux fils noirs. c) Reliez ensemble les deux fils rouges. Câble d'alimentation Fil dénudé Fil blanc Fils rouges Fils noirs Câble d'alimentation Fil dénudé ou vert Fils Noirs Fil dénudé Fils rouges Câble de l'appareil

6. Vérification du Fonctionnement

Fil blanc Câble de l'appareil Connecteur homologué UL (ou CSA) Figure 11 - BOÎTE DE JONCTION À 4 FILS

MISE À LA TERRE

Boîte de jonction Fil dénudé ou vert Fil blanc Boîte de jonction Référez‑vous au Manuel d'utilisation et d'entretien fourni avec la cuisinière pour les directives de fonctionnement d’entretien et de nettoyage. Ne touchez pas aux éléments. Ils peuvent être assez chauds pour causer des brûlures. Connecteur homologué UL (ou CSA) Figure 10 - BOÎTE DE JONCTION À 3 FILS

MISE À LA TERRE

Avant d’appeler le service d’entretien Révisez la liste des vérifications préventives et les instructions d’opération dans votre Manuel d'utilisation et d'entretien. Vous sauverez probablement du temps et de l’argent. La liste contient les événements ordinaires qui ne résultent pas de défectuosités dans le matériel ou la fabrication de cet appareil. Référez-vous au Manuel d'utilisation et d'entretien pour connaître les numéros de téléphone pour rejoindre Sears, ou téléphonez au 1-800-4-MYHOME®.
