MODE D'EMPLOI EASY 255 SAGEM
4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE
Alimentation secteur 3 Première installation du ruban 4 Changement du ruban 5 Chargement du papier 6
4. IMPRIMEZ DEPUIS UNE CARTE MÉMOIRE 7
Insérez une carte mémoire 7
5. INTERFACE UTILISATEUR 9
Imprimez vos photos 10 Impression rapide 10 Exemple d'impression rapide depuis une carte mémoire 11 Créez une planche contact (index) 13 Préparez une série de photos pour l'impression (mode panier) 14 Imprimez depuis l'appareil photo (mode PictBridge) 16 Imprimez en mode DPOF 17 Imprimez à partir d'un GSM photo 18 Imprimez à partir d'un périphérique Bluetooth (optionnel) 20 Imprimez depuis un PC (Personal Computer) 21
6. REMPLACEMENT DES CONSOMMABLES 23 7. ENTRETIEN 24
Nettoyage de la tête d'impression 24 Bourrage papier 25 Incidents 26 Messages d'erreurs 27 Caractéristiques techniques 29
8 CONDITIONS DE GARANTIE 30
1 Bienvenue
Vous venez d'acquérir une imprimante PHOTO EASY 155 SAGEM et nous vous remercions de la confiance que vous nous accordez. Avec cette imprimante de haute qualité, vous pourrez profiter pleinement de vos photos numériques. Par des étapes très simples, vous produisez des impressions de qualité identique aux laboratoires spécialisés pour votre utilisation personnelle ou pour les partager avec votre famille, vos amis ou vos collègues.
Ce preset livre d'utilisation vous guidera par des étapes simples :
- Mettez en marche votre imprimante PHOTO EASY 155
- Imprimez les photos stockées sur une carte mémoire
- Imprimer les photos transférées depuis un GSM photo
- Installez le logiciel de traitement d'image et le pilote d'impression sur un PC
- Entretenez et résolvez vos problèmes sur l'imprimante PHOTO EASY 155
Une documentation additionnelle concernant l'utilisation du logiciel de traitement d'image et le pilote d'impression PC est disponible sur le CD-Rom fourni dans votre coffret, reportez-vous à cette documentation.
Recommandations et consignes de sécurité
- Ne pas installer votre imprimante PHOTO EASY 155 SAGEM ni dans une pièce humide (salle d'eau, salle de bain, buanderie, cuisine, etc..) à moins de 1,50m d'un point d'eau ni en extérieur. Notre imprimante doit être utilisée à une température ambience comprise entre 10°C et 35°C.
- Ne pas installer votre imprimante dans un endroit où il y aurait des poussières en suspension dans l'air, ces poussières pourraient dégrader la qualité d'impression de vos photos.
- Utilisez exclusivement le bloc secteur fourni, raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les adaptateurs secteur servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent être situés à proximité de l'appareil et être aisément accessibles.
- Ne jamais ouvrir la trappe du ruban en cours d'impression, vous risquez la rupture du film et par la suite un dysfonctionnement de votre imprimante.
- Utilisez seulement les consommables de marque SAGEM et exclusivement ceux-ci sinon vous risquez d'endommager l'appareil et de perdre la garantie, pour connaître les références des consommables (reportez-vous au paragraphe Remplacement des consommables, page -23).
- Le marquage CE atteste de la conformité du produit aux exigences essentielles de la directive 1999/5/CE du Parlement et du Conseil Européen concernant les équipements terminaux de télécommunication, pour la sécurité et la santé des usagers, pour les perturbations électromagnétiques.
La déclaration de conformité peut être consultée sur le site WWW.sagem.com rubrique "Support" ou peut être demandée à l'adresse suivante:
4 rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE
2 Découvrez voiture imprimante PHOTO EASY 155

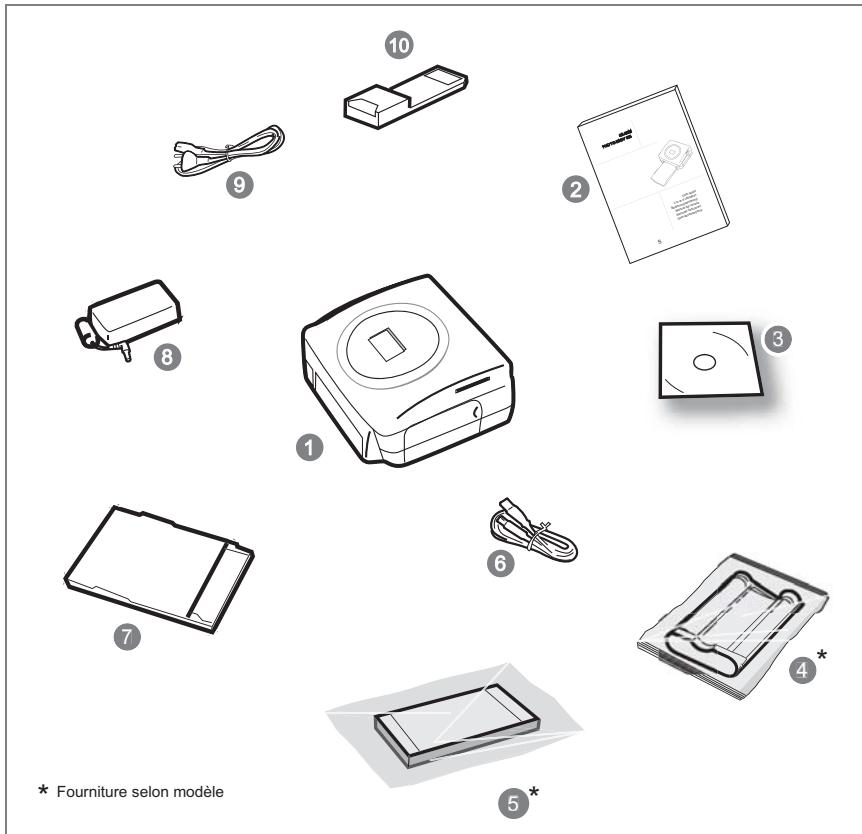

Placez votre coffret devant vous, ouvrez l'emballage et vérifiez que les éléments présentés ci-dessus s'y trouvent:
1 Imprimante PHOTO EASY 155 2 Livret d'utilisation 3 CD ROM avec ses applications 4 Ruban * 5 Papier photo (2 paquets de 20 feuilles)* 6 Cordon USB 7 Tiroir papier 8 Bloc alimentation secteur 9 Cordon d'alimentation secteur 10 Adaptateur pour carte xD
Remarque
Si lors de l'installation un mur ou tout objet se trouve à proximité, veillez à ce que celui-ci soit éloigné d'au moins 10 centimètres par rapport à l'arête de votre imprimante, afin de garantir la bonne circulation de la feuille de papier en cours d'impression.

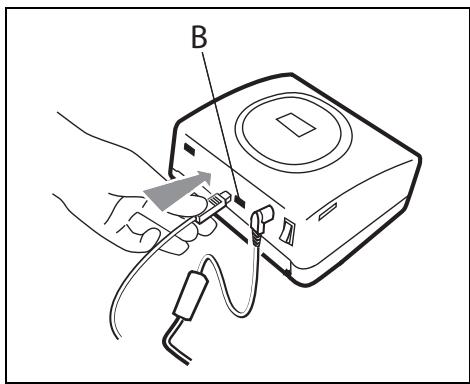

Avant d'effectuer les connexions, veuillez consulter les consignes de sécurité placées en début du présent livre d'utilisation. Branchez l'une des extrémités du cordon secteur sur le connecteur du bloc alimentation prévu à cet effet. Raccordez la prise du bloc alimentation sur l'imprimante comme indiqué sur l'illustration ci-dessous.

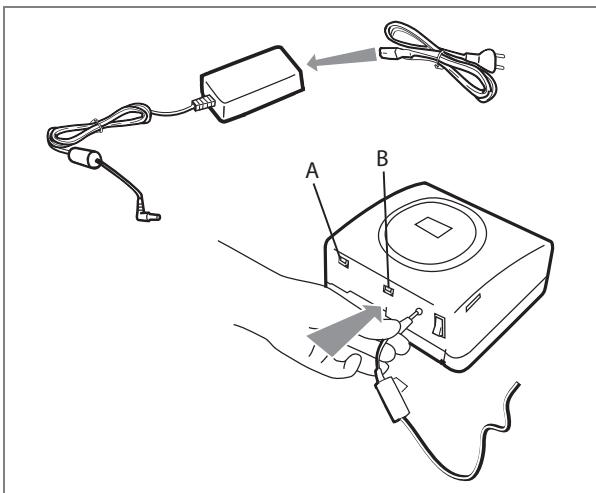

Branchez l'autre extrémité du cordon secteur du bloc alimentation sur une prise secteur murale. Appuyez sur le "I" de l'interrupteur Marche/Arrêt situé à l'arrière de la machine, le voyant vert s'allume et trois traits apparaissent sur l'écran. Votre imprimante possède un connecteur USB maître Mass storage SCSI (A) et un connecteur USB esclave (B), ce dernier peut de réaliser une liaison vers un terminal maître (PC,...).
Remarque
Pour connaître la liste des périphériques compatibles avec ce port USB (A) consulter le site www.sagem.com.
Remarque

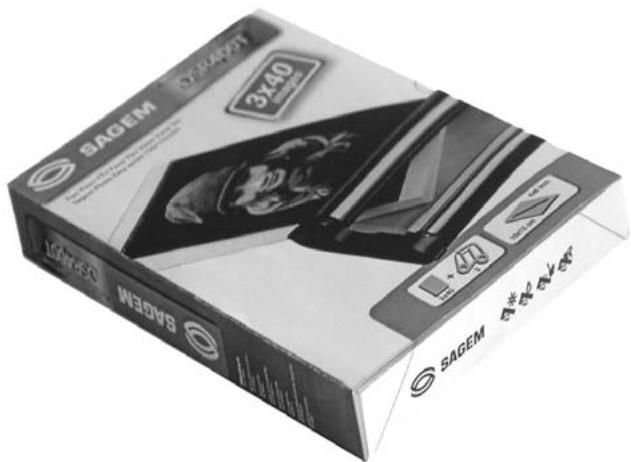

: Utilisez uniquement les consommables DSR400 ou DSR400T. Ceux-ci sont spécialement conçus pour vous apporter un rendu d'impression exceptionnel.

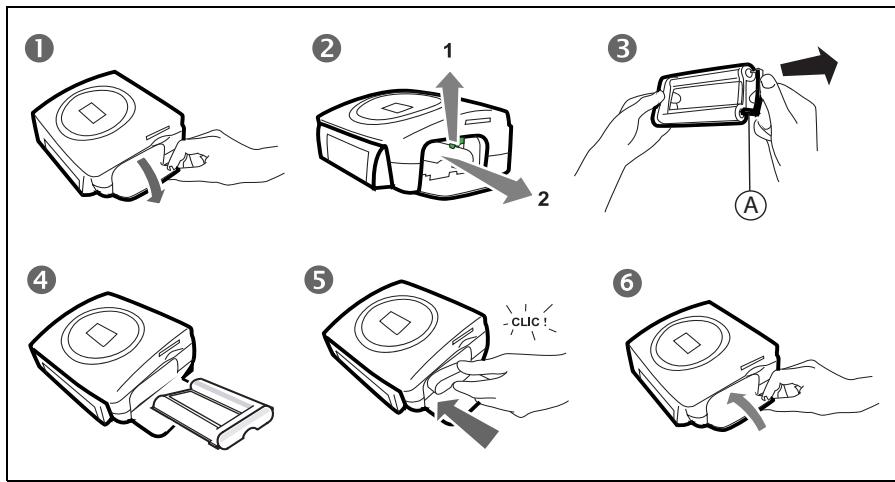

Mettez l'imprimante sous tension. Attendez 10 secondes que la tête d'impression se relève et procédez de la façon suivante :
- Ouvrez la trappe extérieure située sur la partie droite de l'imprimante.
- Retirez la mousse de protection.
- Sortez le ruban neuf de son emballage et assurez-vous que le film est tendu après avoir retiré la pièce cartonnée (A).
- Présentez le ruban en respectant bien sa position conformément à l'illustration ci-dessous.
- Soulevez le loquet de fermeture vert, insérez le ruban jusqu'au fond de son logement, le loquet de fermeture doit impérativement être fermé après insertion.
- Refermez la trappe extérieure.
Attention - ne jamais toucher le film du ruban avec les doigts. Bien insérer le ruban complètement dans l'imprimante. Vérifiez que le loquet de fermeture vert est bien abaissé.
Remarque
En cas de problème, vérifier qu'aucun corps étranger n'est présent dans le logement du ruban.
Remarque
: Utilisez uniquement les consommables DSR400 ou DSR400T. Ceux-ci sont spécialement conçus pour vous apporter un rendu d'impression optimal.
À cet effet, la carte à puce, livrée avec chaque kit consommables, doit être lue par l'imprimante après toute installation d'un nouveau kit.
Mettez l'imprimante sous tension. Attendez 10 secondes que la tête d'impression se relève et procédez de la façon suivante:
- Prenez la carte SIM livrée avec le ruban et le papier photo, insérez-la dans le lecteur situé sur la face avant de l'imprimante. La carte SIM est reconnue et lui par l'imprimante, en fin de procédure "40 ou 120" apparait à l'écran.
- Retirez la carte SIM.
- Sortez le ruban neuf de son emballage et assurez-vous que le film est tendu après avoir retiré la pièce cartonnée (A). 4 Ouvrez la trappe extérieure située sur la partie droite de l'imprimante.
- Soulevez le loquet de fermeture vert et sortez le ruban usage.
- Présentez le ruban en respectant bien sa position conformément à l'illustration ci-dessous.
- Soulevez le loquet de fermeture vert, insérez le ruban jusqu'au fond de son logement, le loquet de fermeture doit impérativement être fermé après insertion.
- Refermez la trappe extérieure.
Remarque
Si cette dernière opération n'est pas effectuée, vous ne pourrez pas utiliser l'imprimante.
Remarque
Attention - ne jamais toucher le film du ruban avec les doigts. Bien insérer le ruban complètement dans l'imprimante. Vérifiez que le loquet de fermeture vert est bien abaissé.
En cas de problème, vérifier qu'aucun corps étranger n'est présent dans le logement du ruban.

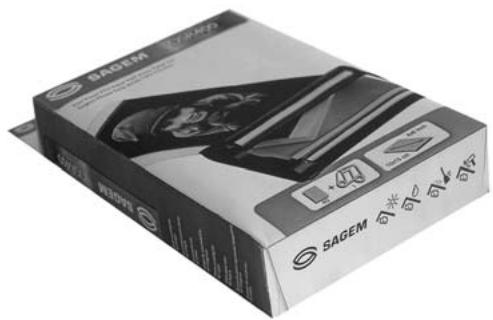

Chargement du PAPIER
2 Feuille de protection
1 - Retirez le tiroir de l'imprimante. 2 - Ouvrez un paquet de feuilles avec sa feuille de protection sur le dessus, insérez ce dernier dans le tiroir papier en vérifiant que l'emplacement du rectangle prévu pour recevoir un timbre postal se situe bien vers l'extérieur du tiroir papier, à savoir vers vous. 3 - Retirez la feuille de protection située sur le dessus du paquet de feuilles. 4 - Présentez le tiroir devant son logement de l'imprimante. Insérez-le lentement jusqu'au déclenchement du système de blocage.
Attention - Manipuler les feuilles de papier par les extrémités prédictées, ne mettez jamais de doigts sur la face brillante avant l'impression.
Votre imprimante PHOTO EASY 155 SAGEM est maintenant prête à imprimer vos photos numériques.
Attention - Protégez les consommables contre une exposition prolongée à la lumière, contre l'humidité, la chaleur et les poussières. Respectez les conditions d'utilisation (reportez-vous au paragraphe Caractéristiques techniques, page -29). N'utilisez que les consommables de marque SAGEM, prévus pour cette imprimante. Ne mettez qu'un paquet de 20 feuilles à la fois dans le bac papier.
Attention - Vérifier qu'une photo déjà imprimée ne soit pas glissée par inadvertance dans un paquet de feuilles vierges, cela pourrait endommager le ruban de votre imprimante.
Imprimez depuis une CARTE mémoire
Votre imprimante PHOTO EASY 155 SAGEM est prévue pour être utilisée avec ou sans ordinateur. Dans ce chapitre, nous décrivons l'utilisation de l'imprimante sans ordinateur. Consultez le tableau des caractéristiques techniques en fin de livret utiliser pour connaître la compatibilité de votre carte mémoire avec l'imprimante, en cas d'incompatibilité utiliser un ordinateur et le logiciel de traitement d'image fourni sur le CD-Rom.
Attention - Les images de faibles tailles, inférieures à 80 000 pixels ne sont pas imprimables à partir des cartes mémoires (exemple : une image de taille 320 × 240 équivalente à 76 800 pixels ne sera pas retenue dans l'index). En revanche ces photos peuvent être imprimées à partir d'un PC ou par un lien direct infrarouge (ou Bluetooth équipement optionnel).
Insérer une CARTE mémoire

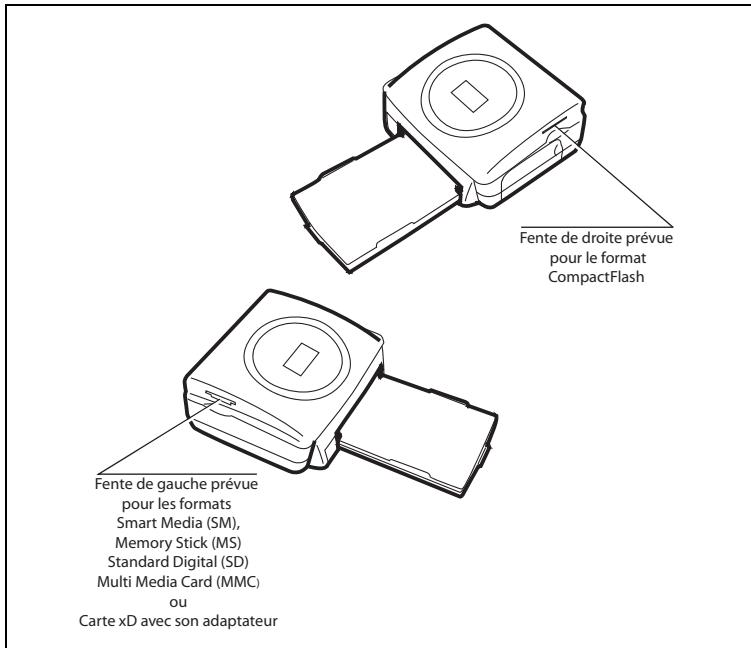

En fonction du format de votre carte mémoire, introduisez-la dans la fente correspondante, comme indiqué sur les illustrations ci-dessous. Dans le cas d'une carte xD, introduisez d'abord l'adaptateur fourni dans la fente gauche puis insérez la carte dans l'adaptateur.
Attention - smartmedia contacts vers le HAUT.
Attention - Les cartes mémoires ne rentrent pas complètement dans la fente de lecture. NE FORCEZ EN AUCUN CAS.
Retirez la carte et vérifiez que vous la présentez dans la bonne fente et dans le bon sens d'introduction.
Attention - Pour réaliser une impression dans l'ordre croissant des photos présentes sur la carte mémoire, les paramètres "date et heures" doivent être réglés sur votre appareil avant la prise de photo. Si ce n'est pas le cas les photos seront lues et imprimées dans un ordre aléatoire.
| Carte | Fente | Représentation | |
| Smart Media (SM) | Gauche | ||
| Memory Stick (MS) | Gauche | ||
| Standard Digital (SD) | Gauche | ||
| Multi Media Card (MMC) | Gauche | ||
| Carte xD avec son adaptateur | Gauche | ||
| CompactFlash | Droite | ||

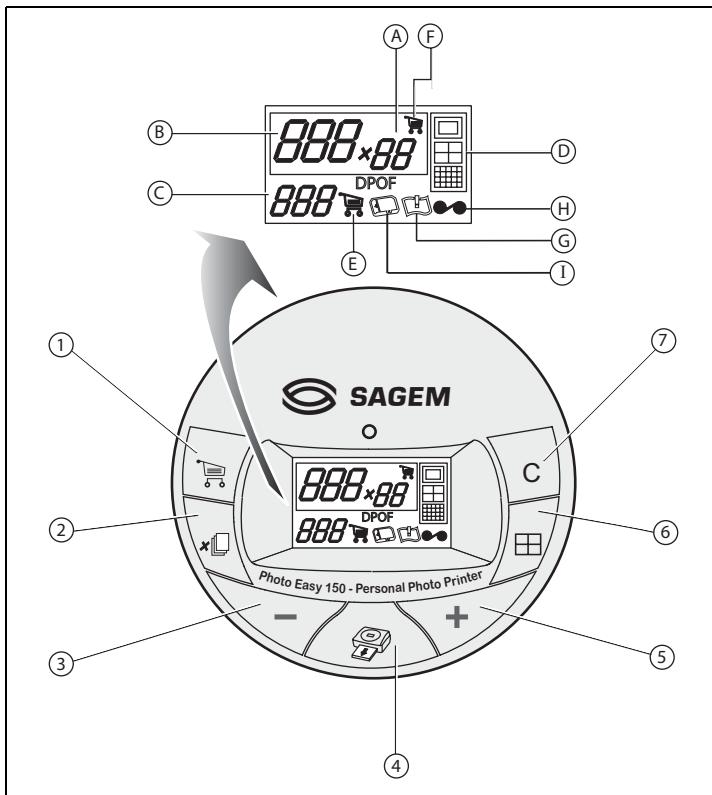

Interface utilisateur
1 - Ajoute la sélection dans le panier 1 (chariot) 2 - Sélectionne le nombre de copies par photo (de 1 à 20) 3 - Va au numéro de photo précédent (..., 3, 2, 1) 4 - Lance l'impression 5 - Va au numéro de photo suivant (1, 2, 3...) 6 - Sélectionne le format d'impression 7 - Annule
A - Nombre d'exemplaires à imprimer B - Numéro de la photo active C - Nombre de feuilles qui vont être imprimées D - Format imprimé E - Mode panier F - Photo active dans le panier G - Erreur papier H - Erreur ruban
I - Icône carte consommable (SIM)
Imprimez vos PHOTOS
Votre imprimante est sous tension, vous avez installé une carte mémoire, ou vous avez transféré des photos depuis un GSM photo en utilisant la liaison sans fil infrarouge (ou Bluetooth, équipement optionnel).
La LED verte clignote pendant que l'imprimante charge les données. Après quelques secondes, le nombre de photos lues sur la carte mémoire, l'appareil photo numérique ou transférées depuis le GSM photo est affiché à l'écran, la LED devient fixe.
L'impression de vos photos se déroule en 4 phases, l'imprimante imprime d'abord le jaune, ensuite le magenta, puis le cyan et enfin dépose un film protecteur sur la feuille de papier avant de sortir définitivement la photo.
La couleur de la LED s'allume en fonction de l'état de votre imprimante :
Vert fixe : imprimante prête en attente.
Vert clignotant : chargement des données.
Rouge fixe : incidents, reportez-vous à la fin du présent livret d'utilisation.
Remarque
: pour vous permettre de manipuler vos photos dans de bonnes conditions, la taille des feuilles de papier est supérieure à la surface imprimée et les deux bords latéraux sont prépercoupés.
Après l'impression, ne déchirez pas ces bords d'un seul coup, effectuez plusieurs fois le pliage sur les pointillés, afin de détacher délicatement les bords.
Astuce - Les bords peuvent être découvertes par petits paquets en superposant plusieurs feuilles.
Impression RAPIDE
Sélectionnez le nombre de la photo voulue avec les touches ou +
Appuyez sur la touche pour définir la quantité de copies.
Appuyez sur la touche pour choisir le format d'impression.
Vous pouvez imprimer vos photos depuis des formats prédéfinis :
- Imprimez votre photo au format 10 × 15 cm pleine page, sans bord
- Imprimez votre photo au format 10 × 15 cm avec bords blanc
- Imprimez votre photo au format 10 × 13 ~cm
- Imprimez 2 photos par page
- Imprimez 4 photos par page
- Imprimez 20 photos par page (planche contact ou d'index)
En fin de sélection, appuyez sur la touche pour démarrer l'impression.
Si l'impression est interrompue par un manque de papier, un bourrage papier ou un tiroir papier vide, après avoir effectué le remplacement ou corrigé le défaut, vous pouvez
reprenez l'opération d'impression, ou elle s'est arrêtée en appuyant sur la touche
Idée - Le dos pré-imprimé de la carte postale vous permet d'envoyer rapidement votre photo à des amis, de la famille...
Astuce - L'appui sur la touche C pendant 3 secondes permet de réinitialiser l'imprimante et de revenir à son état par défaut lors de l'insertion d'une carte.

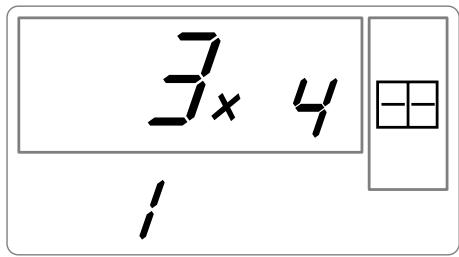

Exemple d'impression RAPIDE depuis une CARTE mémoire
La carte mémoire contient 23 photos. Nous voulons imprimer la photo 3, 4 fois sur la même feuille de papier.
Mettez l'interrupteur Marche/Arrêt sur "I".
Insérez la carte mémoire dans la fente ajustée de l'imprimante.
Après une phase d'analyse et de reconnaissance, la quantité de photos valide s'affiche à l'écran et la LED verte devient fixe.
Sélectionnez la photo 3, à l'aide de la touche +
Appuyez sur la touche jusqu'à l'affichage du chiffre 4 (soit 4 exemplaires).
Appuyez sur la touche jusqu'à l'affichage du chiffre 4 images/page.
Vous devez enlever le chiffre 1 en quantité de feuilles nécessaire à l'impression.
Appuyez sur la touche pour lancer l'impression.
Créez une planchée contact (INDEX)
Après introduction de la carte mémoire, la quantité de photos valides s'affiche à l'écran.

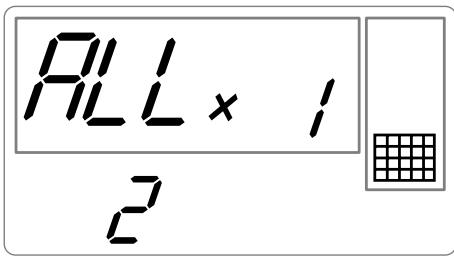

Appuyez sur la touche +, jusqu'à l'apparition de ALL à l'écran.
Sélectionnez le format par feuille à l'aide de la touche
Dans l'exemple illustré ci-dessus, vous utiliserez 2 feuilles pour 23 photos imprimables.
Appuyez sur la touche pour lancer l'impression.
Idée - La planche contact est un moyen simple pour visualiser l'ensemble des photos stockées sur toute carte mémoire, CHOISSEZ les photos à imprimer en fonction du numéro attribué à chacune d'entre elles.
Préparez une série PHOTOS pour l'impression (mode PANIER)

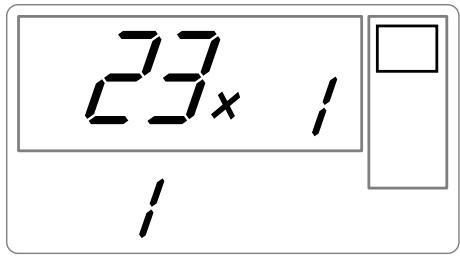

Après introduction de la carte mémoire, la quantité de photos valides s'affiche à l'écran.
Nous voulons imprimer la photo 3 en 4 exemplaires, la photo 8 en 1 exemplaire et la photo 16 en 2 exemplaires.
Remarque : les impressions en série se feront toutes avec le même format d'impression.

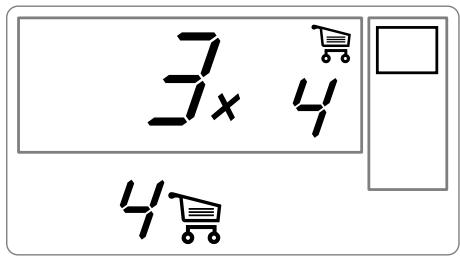

Sélectionnez la photo 3, à l'aide de la touche +, appuyez sur la touche jusqu'à l'apparition du chiffre 4, qui correspond à la quantité désirée.
Appuyez sur la touche pour l'ajouter au panier. L'icone indiquant que la photo active est dans le panier s'allume, ainsi que l'icone mode panier pour indiquer la présence de photos dans le panier.

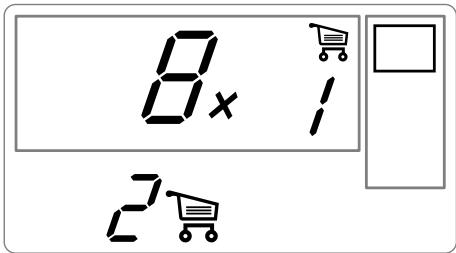

Sélectionnez la photo 8, à l'aide de la touche +, appuyez sur la touche pour l'ajouter au panier (la quantité par défaut est 1).

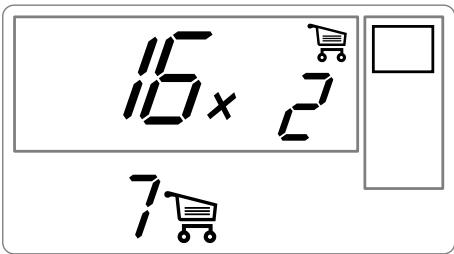

Sélectionnez la photo 16, à l'aide de la touche +, appuyez sur la touche jusqu'à l'apparition du chiffre 2, quantité désirée.
Appuyez sur la touche pour l'ajouter au panier.
La quantité nécessaire de feuille est inscrite à gauche de l'icône panier. Appuyez sur la touche pour lancer l'impression.
Remarque : en cas d'erreur de sélection, après votre validation par la touche, vous pouvez revenir en arrière par un nouvel appui sur la touche. Vous désélectionnez ainsi votre choix précédent et seulement celui-ci. Vous pouvez aussi désélectionner toutes les photos présentes dans le panier, en sélectionnant ALL à l'aide de la touche + et en appuyant 2 fois sur la touche.
Astuce - Pour ajouter rapidement une série de photos consécutives dans le panier, placez-vous sur la photo de plus petit numéro, et faites un appui long sur la touche 1, les photos s'ajouteront automatiquement dans le panier jusqu'au relâchement de la touche 2.
Imprimez depuis l'appareil PHOTO (mode pictbrigde)
Votre imprimante PHOTO EASY 155 SAGEM supporte le standard PictBrigde, elle permet donc l'impression de photos à partir d'appareils photo compatibles avec cette norme.
Lisez la documentation de l'appareil photo pour vérifier la compatibilité avec la norme PictBridge et pour vérifier le branchement avec l'imprimante.
Votre imprimante PHOTO EASY 155 SAGEM supporte les fonctions suivantes :
Imprimer une photo. Sélectionner des photos et les imprimer plusieurs fois sur la même feuille de papier. Imprimer depuis un fichier au standard DPOF. Suivre l'impression et notamment, le début, la progression et la fin de l'impression. Mais également les messages d'erreurs pouvant intervenir (pas de papier, bourrage, pas d'encre, capot non refermé, pas de cartouche, erreur fatale).
Votre imprimante PHOTO EASY 155 SAGEM ne supporte pas les fonctions suivantes :
Cropping (recadrer une image). Choisir un type de papier. Indiquer une information supplémentaire (date et heure par exemple) en complément de la photo à imprimer. Améliorer l'image ou la qualité d'impression.
Lancer une impression en mode PictBridge

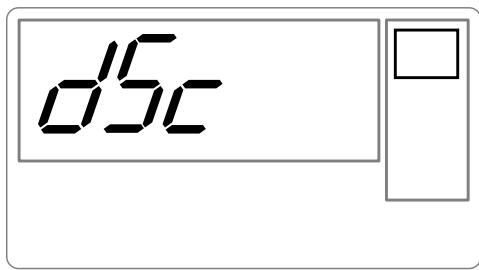

Assurez-vous que l'appareil photo est réglé en mode PictBrigde. Avec une phase d'analyse et de reconnaissance, l'écran suivant apparait.
L'impression se lance automatiquement, le voyant vert clignote.
Cette fonction vous permet de sélectionner les photos que vous pouvez imprimer sur votre imprimante PHOTO EASY 155 SAGEM depuis votre carte mémoire. Notre appareil photo doit répondre à la norme DPOF (Digital Print Order Format), consultez la documentation de votre équipement photo pour savoir s'il est compatible avec cette norme.
Procédez à la sélection des photos désirées sur l'appareil photo en utilisant les explications fournies dans la notice de votre appareil photo.
Placez la carte mémoire dans la fente ajustée, le transfert de données dans votre imprimante PHOTO EASY 155 SAGEM est lancé, le logo DPOF est activé sur l'écran de l'imprimante et le nombre de photos imprimables apparait sur le côté inférieur gauche de l'écran.
Attention - Exemple : carte mémoire qui contient 15 photos sélectionnées pour être imprimées.
Lancez l'impression en appuyant sur la touche
Pour revenir en mode DPOF appuyez et maintenez enfoncée la touche c, pendant 3 secondes.
Imprimez à PARTIR d'un GSM PHOTO
Avec l'imprimante PHOTO EASY 155 SAGEM, vous pouvez imprimer les photos prises avec un GSM photo. Pour cela, vous devez les transférer dans l'imprimante en utilisant la liaison sans fil infrarouge entre les 2 appareils.
Sur l'imprimante PHOTO EASY 155 SAGEM, mettre l'interrupteur sur "I".
Astuce - Les GSM appareil photo travaillent en basse résolution, pour un rendu de bonne qualité nous vous conseillons d'imprimer 2 ou 4 photos par feuille.

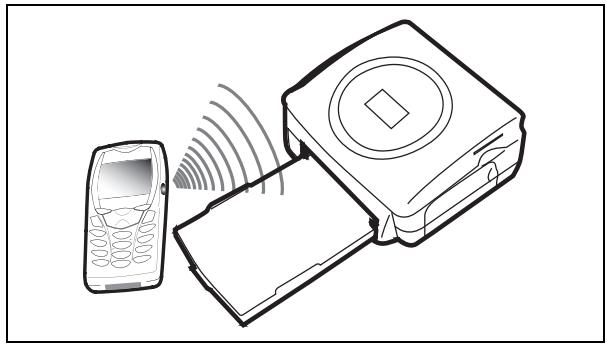

Placer votre GSM face à l'imprimante PHOTO EASY 155 SAGEM de manière à ce que les fenêtres infrarouge soient face à face et à une distance ne dépassant pas 30 centimètres.
Attention - Dans le cas d'un environnement exposé à une lumière intense, une distance de 10 centimètres maximum entre les deux fenêtres infrarouge est préconisée.
Sur votre GSM, sélectionnez une photo et déclenchez son transfert par liaison infrarouge.
Le transfert démarre et pendant toute sa durée, le message "IR" clignote sur l'écran de l'imprimante.
À la fin du transfert, les informations suivantes sont affichées à l'écran :
Vous pouvez :
- Soit déclencher l'impression de la photo transférée, après avoir éventuellement modifié le format d'impression et le nombre de copies.
- Soit transférer depuis votre GSM une autre photo, celle-ci venant s'ajouter à celle(s) déjà stockée(s) dans l'imprimante. À la fin de chaque transfert, le nombre total de photos stockées est indiqué sur l'écran de l'imprimante (celle ayant le numéro le plus élevé étant la dernière transférée).
- Vous pouvez à ce moment effectuer les opérations décrites dans les chapitres précédents avant de lancer l'impression de ces photos (sélection des numéros des photos à imprimer, sélection du format, sélection du nombre de copies).
À la fin de l'impression de photos transférées depuis votre GSM photo, l'écran de l'imprimante PHOTO EASY 155 affiche des informations générées juste avant de démarrer l'impression.
Vous pouvez :
- Soit déclencher une nouvelle impression, après avoir éventuellement sélectionné d'autres paramètres (numéro de photo, format, nombre de copies).
- Soit terminer la phase de traitement des photos transférées. Pour cela, pressez la touche pendant 2 secondes.
Imprimez à PARTIR d'un périphérique bluetooth (optionnel)
L'adaptateur d'imprimante Bluetooth (équipement optionnel) est une solution rapide et efficace pour passer d'une connexion filaire à une connexion sans fil.
L'adaptateur permet de transformer l'imprimante SAGEM PHOTO EASY 155 en récepteur Bluetooth, autorisant ainsi des équipements dotés de la technologie Bluetooth, comme les assistants personnels, les ordinateurs de bureau, portables ou autres, à l'impression de photos.
Assurez-vous que les équipements sont sous tension. Ne forcez jamais la mise en place des connecteurs sur les équipements, vous risquez à la fois de détériorer le câble et le connecteur.

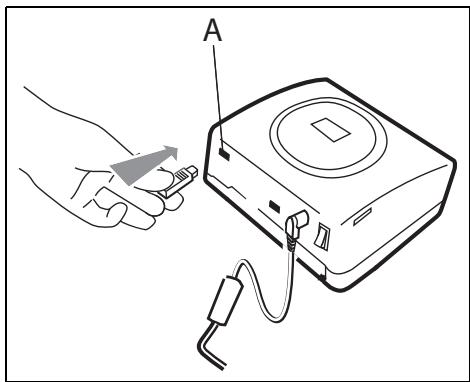

Reliez l'adaptateur Bluetooth (équipement optionnel) sur le port USB (A) de votre imprimante SAGEM PHOTO EASY 155.
La reconnaissance entre les équipements est automatique.
Attention - La taille de la photo ou des photos à transférer dans l'imprimante SAGEM PHOTO EASY 155 doit être inférieure à 600 Koctets. Le format de la photos doit être au format JPEG. Un message d'erreur "Err 75" apparaîtra lorsque la capacité maximale de la mémoire est atteinte.
Pour transférer de nouvelles données vers l'imprimante SAGEM PHOTO EASY 155, vous devrez vider la mémoire. Pour cela, appuyez longuement sur la touche c.
Le transfert démarre et pendant toute sa durée, le message "bt" clignote sur l'écran de l'imprimante.
À la fin du transfert, les informations suivantes sont affichées à l'écran :
Vous pouvez :
- Soit déclencher l'impression de la photo transférée, après avoir éventuellement modifié le format d'impression et le nombre de copies.
- Soit transférer une autre photo, celle-ci venant s'ajouter à celle(s) déjà stockée(s) dans l'imprimante. À la fin de chaque transfert, le nombre total de photos stockées est indiqué sur l'écran de l'imprimante (elle ayant le numéro le plus élevé étant la dernière transférée).
Imprimez depuis un PC (personal computer)
Votre kit comprend un CD-Rom d'installation du pilote de l'imprimante, un logiciel de traitement d'images ainsi qu'une notice d'utilisation.
Assurez-vous que votre PC est compatible avec les spécifications décrites ci-après :
Configuration PC requise :
Pentium ou équivalent,
OS: Windows98SE/2000/Me/XP,
128 MB DRAM ou plus,
150 MB disque dur disponible,
Port USBisible.
Installes le logiciel
L'installation du logiciel SAGEM PHOTO EASY 155 se déroule en trois phases : l'exécution du programme d'installation, le redémarrage de l'ordinateur, puis l'installation finale de l'imprimante.
Ne connectez pas l'imprimante au PC avant l'installation du pilote d'impression. En fin d'installation, un message vous demandera de redémarrer le PC. Après le redémarrage, vous pourrez connecter l'imprimante au PC.
Pour commencer l'installation, insérez le CD-Rom dans le lecteur, une fenêtre de commande apparait, suivez les instructions qui s'affichent à l'écran.
Si le programme d'installation ne démarre pas automatiquement : lancez l'exécution du programme d'installation, en cliquant deux fois sur le fichier "setup.exe" situé à la racine du CD-Rom.
Le CD-Rom contient un manuel d'installation et d'utilisation détaillé du pilote d'impression.
Reportez-vous à ce manuel pour l'utilisation du pilote.
Remarque : L'option "impression N/B" proposée par le pilote d'impression de Windows 98 est non fonctionnelle.
Connectez votre imprimante
Assurez-vous que les équipements sont sous tension. Ne forcez jamais la mise en place des connecteurs sur les équipements, vous risquez à la fois de détériorer le cable et le connecteur.
Reliez le câble USB sur un port USB de votre PC. Reliez l'autre extrémité du câble USB sur l'imprimante PHOTO EASY 155 SAGEM sur le port USB (B). La reconnaissance entre les équipements est automatique.
Les consommables employés sur l'imprimante PHOTO EASY 155 SAGEM, le ruban et le papier sont des produits de marque SAGEM. Vous pouvez vous en procurer dans les magasins grand public aux rayons photos ou imprimantes, mais également sur notre site internet www.sagem.com ou utilisez le bon de commande consommables fourni avec votre imprimante. Utilisez seulement les consommables de marque SAGEM et exclusivement ceux-ci sinon vous risquez de perdre la garantie de l'appareil. Reforeference kit consommables (ruban + papier 40 photos): 251 559 421
Référence kit consommables (3 rubans + papier 120 photos): 251 559 434
Nettoyage de la tête d'impression
Si vos photos présentent une marque constante sur toute la longueur de la feuille, des impuretés sont peut-être collées sur la tête d'impression.
Préparez un produit nettoyant à base d'alcool dénaturé et des coton tige du commerce. Mettez votre imprimante hors tension, débranchez le cordon secteur et attendez cinq minutes, la tête d'impression étant montée à une température élevée, vous pourriez vous blesser en la touchant.
1 - Ouvrez la trappe ruban, appuyez sur le loquet de maintien et retirez le ruban. 2 - Retirez le tiroir papier. 3 - Retournez l'appareil pour retirer la trappe inférieure. 4 - Nettoyez avec précaution la ligne de chauffage de la tête d'impression, à l'aide du coton-tige. 5 - Replacez la trappe inférieure, retournez l'imprimante, rebranchez le cordon secteur et remettez votre imprimante sous tension à l'aide de l'interrupteur.
Attention - Ne jamais toucher la tête d'impression avec les doigts ou des objets pouvant la rayer.
Remplacez le ruban en faisant attention de bien tendre ce dernier avant l'insertion dans son logement, vérifiez que le loquet de maintien est bien en position et fermez la trappe. Repositionnez le tiroir papier dans son logement jusqu'au déclenchement du système de blocage.
Bourrage PAPIER
Si une feuille est coincée dans l'imprimante et ne peut être extraite simplement de l'appareil, procédez comme suit :
Mettez votre imprimante hors tension en appuyant sur le "O" de l'interrupteur situé à l'arrière de votre appareil et débranchez le cordon secteur. Retournez l'appareil pour accéder au dessous de l'imprimante. Enlevez le couvercle inférieur. Retirez délicatement la feuille coincée, ne touchez en aucun cas la tête d'impression. Replacez le couvercle inférieur et retournez l'imprimante. Rebranchez le cordon secteur et remettez votre imprimante sous tension.
Attention - Ne jamais utiliser d'objets pouvant endommager l'imprimante (ciseaux, tournevis, coupe-papier,...).
Remarque
Si vous réaliserez des grandes séries d'impression sur votre appareil, celui-ci est équipé d'un dispositif de temporisation automatique pour éviter une surchauffe de l'appareil. L'imprimante redémarre automatiquement l'impression en cours dès que la temperature a suffisamment diminué.
| INCIDENTS | REMÉDES |
| Pas d'alimentation secteur (voyant éteint) | Vérifiez que le bloc secteur est correctement relié à une prise secteur.Vérifiez que le connecteur secteur est correctement branché à l'imprimante.Vérifiez que vous fusible et disjoncteur de votre installation électrique sont en état de marche et que la prise de courant est bien alimentée. |
| La LED (voyant rouge) | Reportez vous au tableau des messages d'erreurs (reportez-vous au paragraphe Messages d'erreurs, page -27). |
| L'appareil a été débranché pendant une impression | Placer l'interrupteur secteur sur 0 puis, reconnectez le cable d'alimentaion secteur.Mettez l'imprimaente sous tension et attendez que la phase d'initialisation soit terminée.Si une feuille de papier est bloquée, (reportez-vous au paragraphe Bourrage papier, page -25).Reliancez l'impression. |
| Aucune photo n'est imprimée sur la feuille | Utilisez-vous des feuilles conformes aux spécifications techniques ?(reportez-vous au paragraphe Caractéristiques techniques, page -29.Avez-vous placé les feuilles faces brillantes dessus ? |
| La photo est imprimée avec un trait sur la longueur ou beaucoup des tâches | Procédez à un nettoyage de la tête d'impression (reportez-vous au paragraphe Nettoyage de la tête d'impression, page -24). |
| Pas d'impression PC | Vérifiez que le cable USB est bien branché.Avez-vous installé le pilote d'impression ? |
| Chronologie des photos non respectée (la photo imprimée n'est pas celle attendue) | Vous nevez régler au préalable la date et l'heure sur votre apparéil photo et les activer avant la prise de vue. |
Messagesd'erreurs
Après chaque intervention sur votre imprimante, n'oubliez pas d'appuyer sur la touche pour relancer l'impression en cours.
| Erreur affichée | Icone affichée | Type d'erreur | Désignation | Action |
| Err 01 | ! | Papier | Papier absent | Vérifiez qu'il y a du papier correctement placé dans le bac chargeur. |
| Err 02 | ! | Papier | Bourrage papier | Retireez le papier bloqué dans l'imprimante (ne pas réutiliser cette feuille de papier). |
| Err 11 | ● | Ruban | Ruban absent | Mettez un nouveau ruban ou remplacez le ruban actuel. |
| Err 12 | ● | Carte SIM et ruban | Fin de ruban | Changez le ruban par un neuf. |
| Err 13 | ● | Ruban | Erreur ruban | Vérifiez la bonne insertion du ruban, si l'erreur persiste, remplacez-le. |
| Err 14 | ● | Ruban | Ruban absent ou mal inséré | Vérifiez que le ruban est correctement inséré et que le loquet de fermeture est verrouillé. |
| Err 21 | Aucune | Carte mémoire | Fichier endommagé ou incorrect | Le fichier est illisible. Essayez d'imprimez les autres. Si l'erreur persiste vérifie la source du fichier, ou essayez avec une autre source. |
| Err 22 | Aucune | Carte mémoire | Erreur de décompression JPEG | Le fichier est illisible. Essayez d'imprimer les autres. Si l'erreur persiste vérifie la source du fichier, ou essayez avec une autre source. |
| Err 23 | Aucune | Carte mémoire | Caractéristique JPEG non supportée | Le fichier JPEG contient une caractéristique non supportée. |
| Err 27 | Aucune | Carte mémoire | Erreur de lecture | La carte ou le fichier sont illisibles. Vérifiez la source de la carte, ou essayez avec une autre source. |
| Err 72 | Aucune | Liaison infrarouge | Erreur de transfert | Erreur durant le transfert d'une photo depuis un GSM photo. Redémarrez le transfert depuis le GSM. Vérifiez que les 2 apparueils sont face à face. |
| Err 75 | Aucune | Liaison infrarouge | Pas assez de place pour stocker la photo | Photo à transférer trop grosse ou plus assez de place pour stocker la photo dans l'imprimante. |
| Err 76 | Aucune | Liaison infrarouge | Format de fichier non supporté | La photo à transférer n'est pas au format JPEG. |
| Err 80 | ● | Carte SIM | Carte SIM périmée | La carte SIM a déjà été utilisée, retirez la carte insérieée et insérez une carte SIM valide. |
| Err 81 | Carte SIM | Quantité d'impression autorisée atteinte | La quantité d'impression autorisée est atteinte. Procédez au changement du consommable. | |
| Err 82 à Err 88 | Carte SIM | Carte illisible ou incompatible | Err 82 : Carte illisible Err 83 : Carte inconnue Err 84 : Problème mécanique Err 85 : Problème de ruban Err 86 : Marque non reconnaue Err 87 : Erreur de colorimétrie Err 88 : Type (master/pack) inconnu | |
| Err 89 | Carte SIM | Transfert de données incorrecte | Erreur de transfert de données, retirez la carte insérée et insérez une carte SIM valide. | |
| Err 90 | Carte SIM et ruban | Quantité d'impression autorisée atteinte | Le nombre de photos sélectionné est supérieur à la capacité restant dans le ruban pour imprimer toutes les photos. | |
| Autre n° d'erreur | Aucune | Autres | Erreur système | Eteignez votre imprimante 30s et rallumez-la. Si l'erreur persiste contactez votre revendeur. |
Configuration PC requise :
Pentium ou équivalent,
OS: Windows98SE/2000/Me/XP,
128 MB DRAM ou plus,
150 MB disque dur disponible,
1 port USBisable.
Nom de l'appareil
Méthode d'impression
Résolution
Couleur
Vitesse d'impression
Interface
Stockage de photos transférées depuis un GSM photo
Résolution d'image supportée
Consommables
Alimentation papier
Alimentation secteur
Approbation
Plage d'utilisation
Dimensions en mm
Poids en kg
Consommation énergétique
transfert thermique
300x300dpi
16,7 Millions en continu
: inférieur à 120 secondes par photo (hors transfert informatique)
cartememoirudtype: CompactFlashCard(support type I&II), SM/MS/MMC/SD/xD(avecadaptateur), PortUSBVersion1.1.
: jusqu'à 500 Kilo-octets
jusqu'à 12 Millions de pixels
: papier photo, ruban trois couleurs (jaune, magenta, cyan) et un vernis, 40 impressions par ruban
Taille papier: 101 × 152,4 ~mm conditionnés en paquets de 20 feuilles
par chargeur automatique de capacité 20 feuilles
230VAC50/60Hz
10 à 35 °C et 30 à 85 % d'humidité
201 x 174 x 94 hors bac papier
1,5 hors alimentation
en mode repos : 7,6W
en mode impression: 70W
Toutes ces données vous sont fournies à titre indicatif. SAGEM se réserve le droit d'apporter toutes modifications sans aucun préavis.
Garantie
Pour toute mise en œuvre de la garantie, vous devez vous adresser à votre vendeur et lui présenter le justificatif d'achat qu'il vous a remis.
En cas de panne, c'est lui qui vous conseillera.
Si vous avez acheté directement votre matériel auprès de SAGEM, celui-ci est garantie par SAGEM (pièces et main d'œuvre), contre tout défaut de matière et tout vice de fabrication pendant une durée d'un an à compter de la date de livraison. Durant cette période, tout matériel défectueux sera remplacé ou réparé gratuitement, le client devant retourner à ses frais le matériel défectueux à l'adresse qui lui sera indiquée par le Service Après-Vente SAGEM dont le numéro de téléphone figure sur le bordereau de livraison. En l'absence de contrat d'entretien spécifique souscrit par le client, la réparation ou l'échange ne sera en aucun cas effectué dans les locaux du client. Sont exclus de la garantie :
a) Les pannes ou dysfonctionnements dus au non-respect des consignes d'installation et d'utilisation, à une cause extérieure au matériel (foudre, incendie, etc...), à des modifications de matériels effectuées sans accord écrit de SAGEM, à un défaut d'entretien courant, de surveillance ou de soins de matériel, ou encore une réparation ou un entretien effectués par des personnes non agrées par SAGEM. b) L'usure normale du matériel ainsi que l'usage des accessoires. c) Les détériorations consécutives à une insuffisance d'emballage et/ou à un mauvais conditionnement du matériel réexpédé à SAGEM. Dans les cas ci-dessus ainsi qu'à l'expiration de la garantie, le client demandera à SAGEM un devis qu'il devra accepter avant tout retour du matériel au Service Après-Vente SAGEM. Les frais de réparation et de port (aller et retour) seront facturés au client. Ces conditions relatives à la garantie sont applicables en France Métropolitaine.
Votre matériel est, en tout état de cause, soumis à la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil.
1 WILLKOMMEN 1 2 DEN DRUCKER PHOTO EASY 155 ENTDECKEN 2 3 DEN DRUCKER PHOTO EASY 155 VORBEREITEN 3
4 rue du petit albi - 95800 cergy saint-christophe - france
4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE
4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE
4 rue du petit albi - 95800 Cergy Saint-Christophe - FRANCE
Livret utilisateur - Document non contractuel
