Type de produit	Perceuse-visseuse sans fil
Marque	Metabo
Modèle	BS18LI
Tension nominale	18 V
Type de batterie	Li-Ion
Capacité de la batterie	2,0 Ah (standard)
Mandrin	Sans clé, 13 mm
Vitesse à vide (1ère vitesse)	0 - 550 tr/min
Vitesse à vide (2ème vitesse)	0 - 2000 tr/min
Couple max	50 Nm
Nombre de positions de couple	20 + 1 pour perçage
Diamètre de perçage max (bois)	35 mm
Diamètre de perçage max (métal)	13 mm
Poids (avec batterie)	1,5 kg
Éclairage LED	Oui
Frein de mandrin	Oui
Variateur de vitesse	Électronique
Marche/arrêt avec blocage	Oui
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Protection contre les surcharges et les décharges profondes
Pièces détachées et réparabilité	Contacter le SAV Metabo
Informations générales	Livrée avec chargeur LC 40 et batterie Li-Ion 2,0 Ah

FOIRE AUX QUESTIONS - BS18LI METABO

Comment charger la batterie de la perceuse BS18LI ?

Introduisez la batterie dans le chargeur Metabo LC 40 fourni. Le témoin de contrôle clignote pendant la charge et reste allumé fixe une fois la batterie complètement chargée. La durée de charge pour une batterie de 2,0 Ah est d'environ 53 minutes.

Quels types de batteries sont compatibles avec la BS18LI ?

La BS18LI utilise des batteries Li-Ion Metabo de 18V. Le chargeur LC 40 accepte les blocs de 10,8V à 18V avec des capacités de 1,5 à 5,2 Ah.

Puis utiliser la perceuse pendant que la batterie se charge ?

Non, vous ne pouvez pas utiliser la perceuse pendant le chargement. Attendez que la batterie soit complètement chargée avant de l'utiliser.

Que faire si le témoin de défaut sur le chargeur s'allume fixe ?

Le témoin de défaut fixe indique que la batterie est trop chaude ou trop froide. Attendez que la batterie atteigne une température comprise entre 0°C et 50°C pour que la charge démarre automatiquement.

Que faire si le témoin de défaut clignote ?

Un clignotement du témoin de défaut indique une batterie défectueuse ou un court-circuit. Retirez immédiatement la batterie du chargeur et vérifiez les contacts. Si le problème persiste, contactez le SAV Metabo.

Comment régler le couple de serrage sur la BS18LI ?

Tournez la bague de réglage de couple située derrière le mandrin. Il y a 20 positions de couple et une position pour le perçage. Pour percer, sélectionnez la position marquée d'un foret.

La perceuse a-t-elle un frein de mandrin ?

Oui, la BS18LI est équipée d'un frein de mandrin qui arrête immédiatement la rotation lorsque vous relâchez la gâchette, offrant ainsi une sécurité accrue.

Quels sont les diamètres de perçage maximum ?

Dans le bois, vous pouvez percer jusqu'à 35 mm de diamètre. Dans le métal, le diamètre maximum est de 13 mm.

Comment entretenir la perceuse BS18LI ?

Nettoyez régulièrement l'outil avec un chiffon sec. N'utilisez pas de solvants. Gardez les fentes de ventilation propres. Une maintenance régulière prolonge la durée de vie.

Où trouver des pièces de rechange pour la BS18LI ?

Contactez le service après-vente Metabo. Les adresses sont disponibles sur www.metabo.com. Ne confiez les réparations qu'à un spécialiste.

MODE D'EMPLOI BS18LI METABO

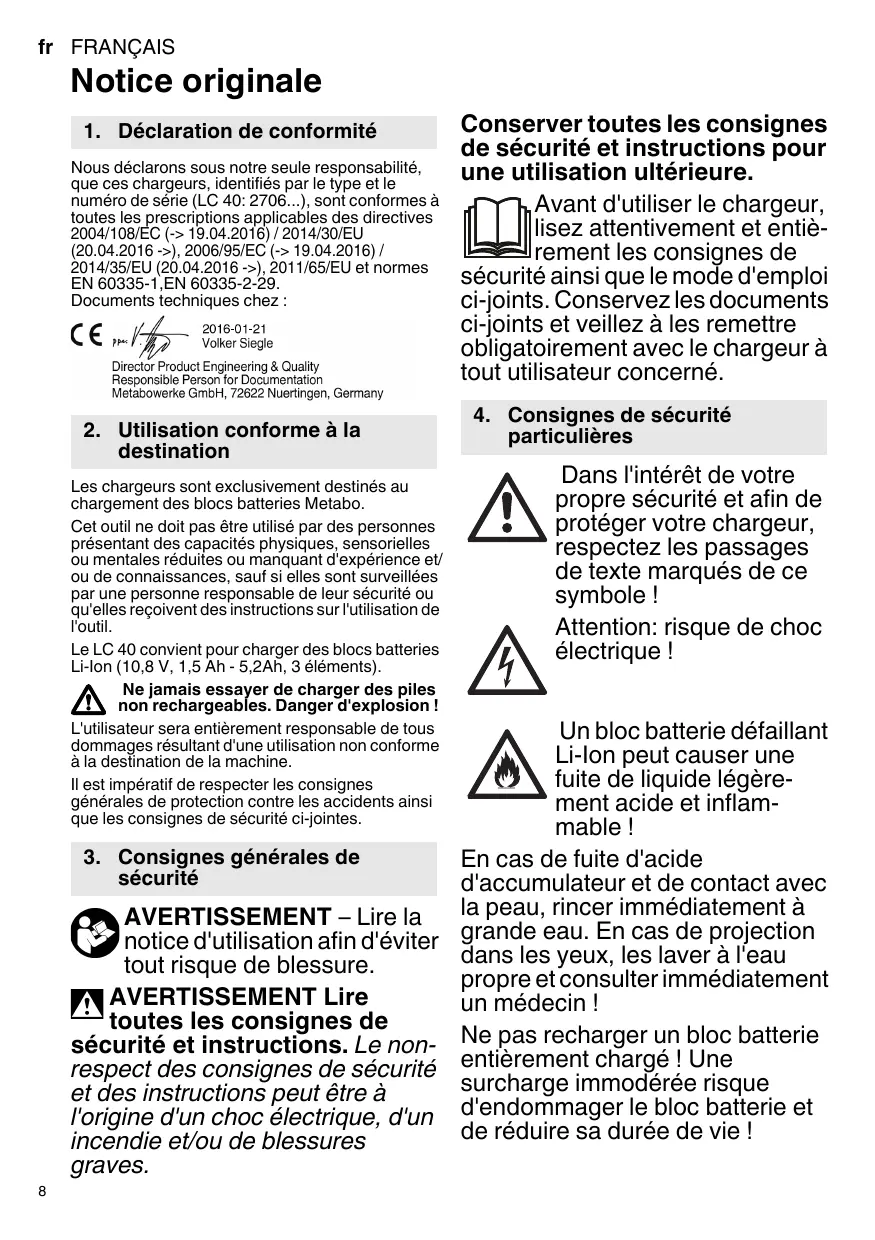

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numero de série (LC 40:2706...), sont conformes à toutes les prescriptions applicables des directives 2004/108/EC ( 19.04.2016) / 2014/30/EU (20.04.2016->), 2006/95/EC ( 19.04.2016) / 2014/35/EU (20.04.2016->), 2011/65/EU et normes EN 60335-1,EN 60335-2-29. Documents techniques chez :

2016-01-21

Volker Siegle

2. Utilisation conforme à la destination

Les chargeurs sont exclusivement destinés au changement des blocs batteries Metabo.

Cet outil ne doit pas etre utiliser par des personnes presentaient des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'outil.

Le LC 40 convient pour charger des blocs batteries Li-Ion (10,8 V, 1,5 Ah - 5,2Ah, 3 éléments).

Ne jamais essayer de charger des piles non rechargeables. Danger d'explosion!

L'utilisateur sera entièrement responsable de tous dommages resultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de

sécurities et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de

sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et voirlez à les remettre obligatioirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protégger votre chargeur, respectez les passages de texte marqués de ce symbole !

Attention: risque de chocolélectrique!

Un bloc batterie defaillant Li-Ion peut cause une fuite de liquide legerement acide et inflammable!

En cas de fuite d'acided'accumulateur et de contact avecla peau, rincer immEDIatement a grande eau. En cas de projection dans les yeux, les laver a l'eaupropre et consulter immediatement un medecin!

Ne pas recharger un bloc batterie entiement charge! Une surcharge immoderée risque d'endommager le bloc batterie et de réduire sa durée de vie!

Ce chargeur doit exclusivement etre utilise a l'intérieur.

Protégér le chargeur contre l'humidité.

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

Eloigner les enfants du chargeur et de la zone de travail. Ranger le chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, débrancher immeditatement le cordon d'alimentation.

N'utilisez jamais de bloc batterie défectueux.

5. Vued'ensemble

Voir page 1.

1 Bloc batterie*
2 Logement à batteries
3 Témoin de défaut
4 Témoin de contrôle

• non compris dans la fourniture

6. Mise en service

Avant la mise en service, comparer si tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondant aux caractéristiques de votre réseau de courant. Les apparèils comme celui-ci, qui générent du courant continu, pourrait influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mistroux, avec un courant de déclenchement max. de 30 mA.

6.1 Autotest

Brancher le cordon d'alimentation.

Le témoin de defaulted (3) et le témoin de contrôle (4) sont allumés en alternance pendant env. 1 seconde.

7. Utilisation

7.1 Chargement du bloc batterie

Introduire le bloc batterie (1) dans le logement à batteries (2) en le poussant jusqu'au fond.

Le témoin de contrôle (4) clignote et le bloc batterie est en cours de chargement.

Quand le bloc batterie est complètement chargé, le témoin de contrôle (4) est allumé en permanence.

Le bloc batterie pourrait rester dans le chargeur et sera ainsi disponible à tout moment.

8. Dépannage

8.1 Le témoin de défaut (3) est allumé en fixe

• Le bloc batterie ne se recharge pas. Température trop faible/trop BASSE. Si la température du bloc batterie est située entre 0^ et 50^ , l'opération de charge début automatique.

8.2 Le témoin de défaut (3) clignote

• Bloc batterie defectueux. Sortir immédiatement le bloc batterie du chargeur.
• Court-circuit entre les contacts de chargement.
  Vérifier si le système de contact contient des corps étrangers.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectuels que par un spécialiste!

Au cas où le cordon d'alimentation électrique de cet outil serait endommage, le faire replacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Les emballages Metabo sont recyclables à 100% .

Les chargeurs et accessoires qui sont arrivés en fin de vie contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les apparèils électriques dans les ordures menagères ! Conformément à la

fr FRANÇAIS

directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou Electroniques (DEEE), et à sa transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement.

11. Caracteristiques techniques

Sous réserve de modifications allant dans le sens du progrès technique.

Plages de tension des blocs batteries. = 10,8V

Courant de charge. = 2,3A

Durée de chargement1) (bloc batterie Li-Ion)

1,5Ah 40min

2,0 Ah. = 53min

4.0 Ah = 105 min

5.2 Ah = 138 min

1) Suivant la capacité résiduelle et la température des blocs batteries, les durées de chargement réelles peuvent différer des valeurs ci-dessus indiquées.
Outil de la classe de protection II
Courant alternative
