Produkttyp	Akku-Bohrschrauber
Marke	Metabo
Modell	BS18LI
Nennspannung	18 V
Akkutyp	Li-Ion
Akkukapazität	2,0 Ah (Standard)
Bohrfutter	Schnellspannbohrfutter, 13 mm
Leerlaufdrehzahl (1. Gang)	0 - 550 U/min
Leerlaufdrehzahl (2. Gang)	0 - 2000 U/min
Max. Drehmoment	50 Nm
Anzahl der Drehmomentstufen	20 + 1 für Bohren
Max. Bohrdurchmesser (Holz)	35 mm
Max. Bohrdurchmesser (Metall)	13 mm
Gewicht (mit Akku)	1,5 kg
LED-Beleuchtung	Ja
Bohrfutterbremse	Ja
Drehzahlregelung	Elektronisch
Ein/Aus mit Arretierung	Ja
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Überlast- und Tiefentladeschutz
Ersatzteile und Reparierbarkeit	Metabo-Kundendienst kontaktieren
Allgemeine Informationen	Wird mit Ladegerät LC 40 und Li-Ion-Akku 2,0 Ah geliefert

Häufig gestellte Fragen - BS18LI METABO

Wie lade ich den Akku des Bohrschraubers BS18LI?

Setzen Sie den Akku in das mitgelieferte Metabo Ladegerät LC 40 ein. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist. Die Ladezeit für einen 2,0-Ah-Akku beträgt ca. 53 Minuten.

Welche Akkutypen sind mit der BS18LI kompatibel?

Die BS18LI verwendet Metabo Li-Ion-Akkus mit 18 V. Das Ladegerät LC 40 akzeptiert Blöcke von 10,8 V bis 18 V mit Kapazitäten von 1,5 bis 5,2 Ah.

Kann ich den Bohrschrauber während des Ladens des Akkus verwenden?

Nein, Sie können den Bohrschrauber während des Ladens nicht verwenden. Warten Sie, bis der Akku vollständig geladen ist, bevor Sie ihn einsetzen.

Was tun, wenn die Fehleranzeige am Ladegerät dauerhaft leuchtet?

Die dauerhaft leuchtende Fehleranzeige zeigt an, dass der Akku zu heiß oder zu kalt ist. Warten Sie, bis der Akku eine Temperatur zwischen 0 °C und 50 °C erreicht hat, damit der Ladevorgang automatisch startet.

Was tun, wenn die Fehleranzeige blinkt?

Ein Blinken der Fehleranzeige weist auf einen defekten Akku oder einen Kurzschluss hin. Entfernen Sie den Akku sofort aus dem Ladegerät und überprüfen Sie die Kontakte. Wenn das Problem weiterhin besteht, kontaktieren Sie den Metabo-Kundendienst.

Wie stelle ich das Drehmoment an der BS18LI ein?

Drehen Sie den Drehmoment-Einstellring, der sich hinter dem Bohrfutter befindet. Es gibt 20 Drehmomentstufen und eine Position zum Bohren. Zum Bohren wählen Sie die mit einem Bohrer gekennzeichnete Position.

Hat der Bohrschrauber eine Bohrfutterbremse?

Ja, die BS18LI ist mit einer Bohrfutterbremse ausgestattet, die die Drehung sofort stoppt, wenn Sie den Auslöser loslassen, was zusätzliche Sicherheit bietet.

Was sind die maximalen Bohrdurchmesser?

In Holz können Sie bis zu 35 mm Durchmesser bohren. In Metall beträgt der maximale Durchmesser 13 mm.

Wie warte ich den Bohrschrauber BS18LI?

Reinigen Sie das Werkzeug regelmäßig mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel. Halten Sie die Lüftungsschlitze sauber. Regelmäßige Wartung verlängert die Lebensdauer.

Wo finde ich Ersatzteile für die BS18LI?

Kontaktieren Sie den Metabo-Kundendienst. Die Adressen finden Sie auf www.metabo.com. Überlassen Sie Reparaturen nur einem Fachmann.

BEDIENUNGSANLEITUNG BS18LI METABO

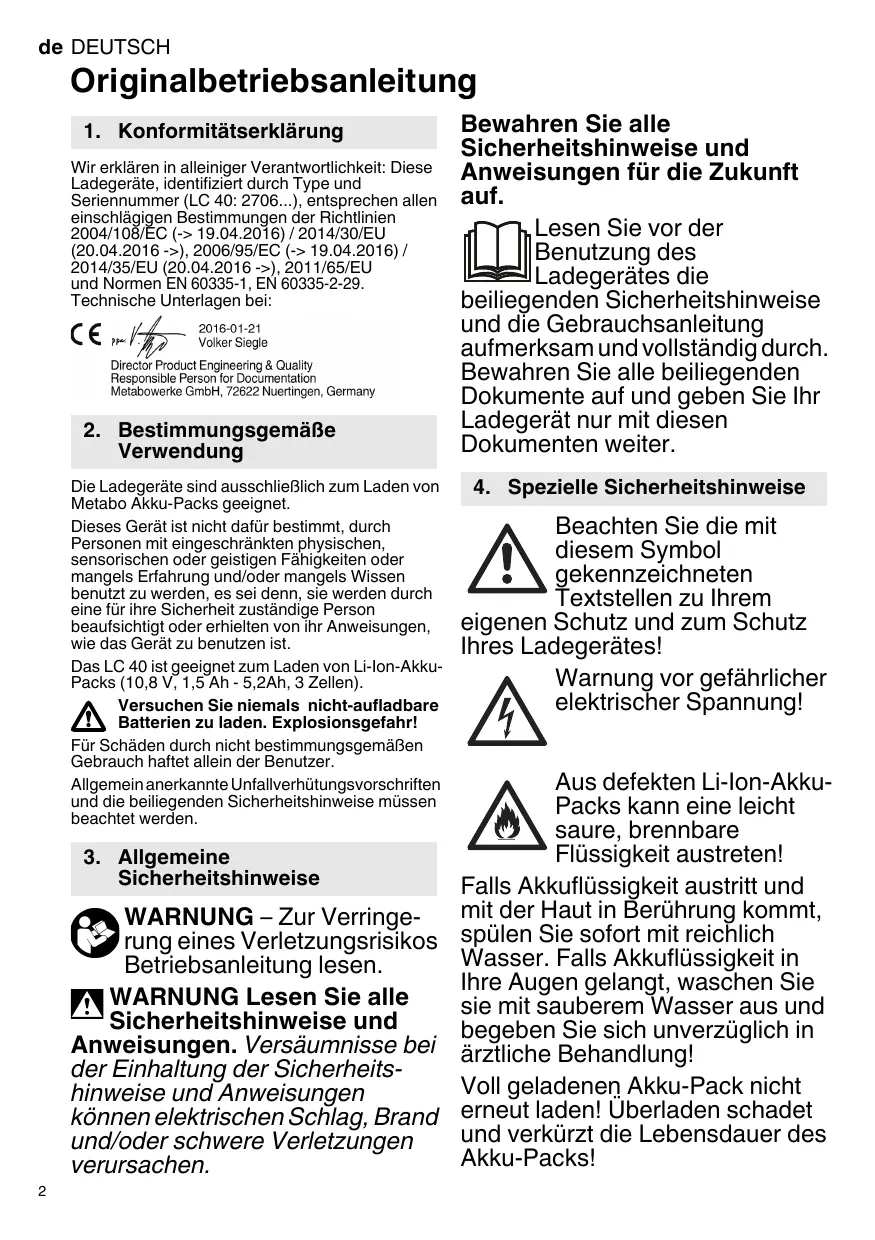

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer (LC 40:2706...), entsprechen allen einschlagigen Bestimmungen der Richtlinien 2004/108/EC (->19.04.2016) /2014/30/EU (20.04.2016 ->), 2006/95/EC (->19.04.2016) / 2014/35/EU (20.04.2016 ->), 2011/65/EU und Normen EN 60335-1, EN 60335-2-29. Technische Unterlagen bei:

2016-01-21

Volker Siegle

2. Bestimmungsgemäß Verwendung

Die Ladegeräte sind ausschließlich zum Laden von Metabo Akku-Packs geeignet.

Dieses Gerät ist nicht darauf bestimmt, durch Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Das LC 40 ist geeignet zum Laden von Li-Ion-Akku-Packs (10,8 V, 1,5 Ah - 5,2Ah, 3 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitschinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die

beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitschinweise

Beachten Sie die mit dem sem Symbol gekennzeichneten Textstellen zu Ihrlem

eigenen Schutz und zum Schutz Ihres Ladegerätes!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku-Packs kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akku-Pack nicht erneut laden! Überladen schadet und verkurzt die Lebensdauer des Akku-Packs!

Verwenden Sie das Ladegerät nur in Räumen!

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern! Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Verwenden Sie keine defekten Akku-Packs!

5. Überblick

SieheSeite1.

1 Akku-Pack*
2 Ladeschacht
3 Warnanzeige
4 Betriebsanzeige

• nicht im Lieferumfang

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihrths Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

6.1 Selftest

Netzstecker einstecken.

Die Warnanzeige (3) und die die Betriebsanzeige (4) leuchten nacheinander fur ca. 1 Sekunde.

7. Benutzung

7.1 Akku-Pack laden

Akku-Pack (1) bis zum Anschlag in den Ladeschacht (2) einstecken.

Die Betriebsanzeige (4) blinkt und der Akku-Pack wird geladen.

Wenn der Akku-Pack vollgeladen ist, leuchtet die Betriebsanzeige (4) dauernd.

Der Akku-Pack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

8. Störung

8.1 Warnanzeige (3) leuchtet dauernd

• Akku-Pack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akku-Packs zwischen 0^ und 50^ , beginnnt der Ladevorgang automatisch.

8.2 Warnanzeige (3) blinkt

• Akku-Pack defekt. Akku-Pack(sofort aus dem Ladegerät entnehmer.
  Kurzschluss zwischen den Ladekontakten. Kontaktsystem auf Fremdkörper überprüfen.

9. Reparatur

Reparaturen am Ladegerät)dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualificierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedurfigen Metabo Ladegeräten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Ladegeräte und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden können.

These Gebrauchsanleitung ist auf chlorfrei geblechtem Papier gedrucht.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europaβischer Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte und Umsetzung in

de DEUTsCH

nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

11. Technische Daten

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Spannungsbereiche der Akku-Packs ..= 10,8 V
Ladestrom = 2,3A
Ladezeit1) (Li-Ion-Akku-Pack)
1,5Ah. = 40min
2.0Ah 53min
4,0 Ah. = 105min
5,2Ah. = 138min
1) Abhängig von der Restkapazität sowie der Temperatur des Akku-Packs konnen die realen Ladezeiten von den Angaben abweichen.
Maschine der Schutzklasse II
~Wechselstrom
