MODE D'EMPLOI DW60J9970BB SAMSUNG

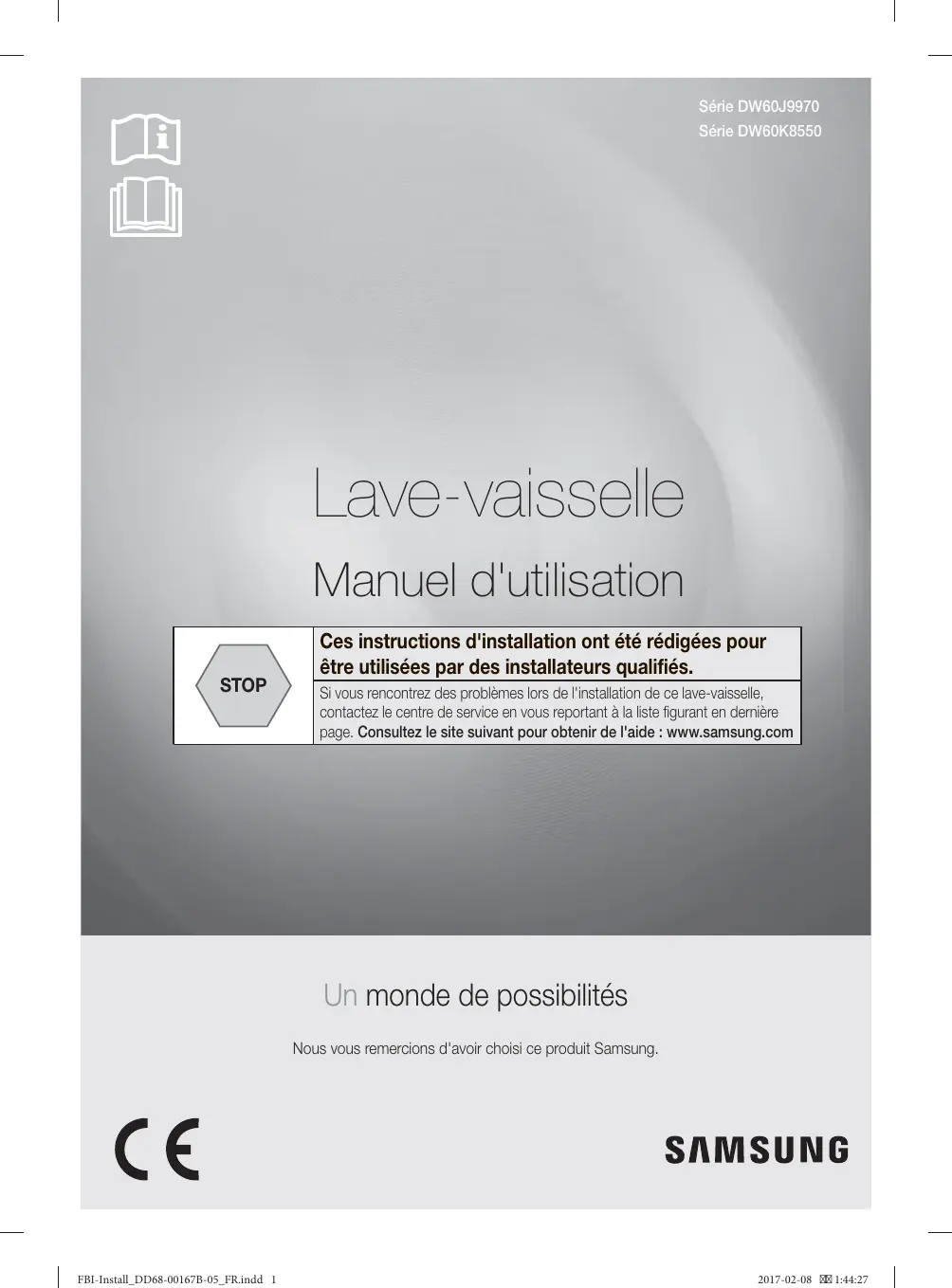

Série DW60J9970 Série DW60K8550

Lave-vaisselle Manuel d'utilisation Ces instructions d'installation ont été rédigées pour être utilisées par des installateurs qualifiés.

STOP Si vous rencontrez des problèmes lors de l'installation de ce lave-vaisselle, contactez le centre de service en vous reportant à la liste figurant en dernière page. Consultez le site suivant pour obtenir de l'aide : www.samsung.com

Un monde de possibilités Nous vous remercions d'avoir choisi ce produit Samsung.

FBI-Install_DD68-00167B-05_FR.indd 1

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afin de profiter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle.

CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SÉCURITÉ Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efficacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité afin de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com.

SYMBOLES DE SÉCURITÉ IMPORTANTS ET PRÉCAUTIONS Symboles de sécurité importants

AVERTISSEMENT Les situations ou manipulations dangereuses pouvant entraîner de graves blessures et/ou des dommages matériels. Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.

ATTENTION ATTENTION Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base : NE PAS tenter. NE PAS démonter. NE PAS toucher. Suivez scrupuleusement les consignes. Débranchez la fiche de la prise murale. Assurez-vous que l'appareil est relié à la terre afin d'éviter tout risque d'électrocution. Contactez le service d'assistance technique. Remarque

Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire.

2_ Consignes de sécurité

FBI-Install_DD68-00167B-05_FR.indd 2

Règles de sécurité importantes Cet appareil est conforme aux exigences de sécurité actuelles. Une utilisation inappropriée, peut néanmoins, entraîner des blessures et des dégâts matériels. Pour éviter tout risque d'accidents et de dégâts matériels, lisez attentivement ces instructions avant la première utilisation. Elles contiennent des informations importantes pour sa sécurité, son utilisation et son entretien.

ATTENTION Comme avec tout équipement électrique comportant des parties mobiles, des risques potentiels existent. Pour utiliser cet appareil en toute sécurité, veuillez vous familiariser avec son fonctionnement et faire toujours preuve de prudence.

AVERTISSEMENT Ne laissez pas les enfants (ou les animaux domestiques) jouer dans ou sur votre lave-vaisselle. La porte du lave-vaisselle ne s'ouvre pas facilement depuis l'intérieur, et les enfants peuvent être gravement blessés s'ils sont emprisonnés à l'intérieur. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte.

AVERTISSEMENT ATTENTION Si la prise (le cordon d'alimentation) de l'appareil est endommagée, elle devra être remplacée par le fabricant, un réparateur agréé ou toute personne qualifiée afin d'éviter tout danger. Cet appareil doit être positionné de telle sorte que la prise de courant, les robinets d'arrivée d'eau et les tuyaux de vidange restent accessibles après l'installation.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

INSTRUCTION CONCERNANT LE LABEL WEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Consignes de sécurité

FBI-Install_DD68-00167B-05_FR.indd 3

Consignes de sécurité CONSIGNES LORS DE L'UTILISATION DE VOTRE LAVE-VAISSELLE Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel tel que : • Magasins • Bureaux et salles d'exposition et par les résidents dans des établissements tel que : • Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil domestique tel que spécifié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion.

AVERTISSEMENT AVERTISSEMENT N'inhalez ni n'ingérez jamais de détergent pour lave-vaisselle. Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge s'ils sont avalés, ou couper la respiration. Consultez immédiatement un médecin si du détergent a été avalé ou inhalé. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire afin d'éviter de trébucher dessus.

ATTENTION ATTENTION Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquidevaisselle. Ne remplissez pas le réservoir de produit de rinçage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé.

ATTENTION Le remplissage accidentel du réservoir de sel avec de la poudre ou du détergent liquide endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel recommandé pour lave-vaisselle avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur.

ATTENTION Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus efficacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne supportent pas les hautes températures, tels que les conteneurs en plastique jetables ou les couverts et la vaisselle en plastique, ne conviennent pas. Ils risqueraient de fondre ou de se déformer. Sur les modèles équipés de la fonction Delay Start (Départ différé), assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé.

AVERTISSEMENT Les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée.

CONSIGNES CONCERNANT LA PROTECTION DES ENFANTS AVERTISSEMENT Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle.

4_ Consignes de sécurité

FBI-Install_DD68-00167B-05_FR.indd 4

AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation. GARDEZ LES PRODUITS DE LAVAGE HORS DE PORTÉE DES ENFANTS ! Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du détergent.

CONSIGNES D'INSTALLATION DE VOTRE LAVE-VAISSELLE AVERTISSEMENT ATTENTION AVERTISSEMENT AVERTISSEMENT Avant d'installer l'appareil, vérifiez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afin de pouvoir être déconnectée de l'alimentation électrique à tout moment. Le lave-vaisselle ne doit pas être installé devant une prise électrique afin d'éviter tout risque de surchauffe ou d'incendie si le lave-vaisselle venait à être poussé dessus. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués.

ATTENTION Avant de raccorder l'appareil, vérifiez que les données de connexion figurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifié. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efficace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifié par un électricien qualifié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple).

ATTENTION Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une estimation du risque a été effectuée par un ingénieur qualifié.

ATTENTION Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le flexible de l'Aqua-Stop contient des fils électriques. Ne coupez jamais le flexible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualifiée et compétente dans le strict respect des règlements locaux et nationaux de sécurité électrique en vigueur. Les réparations et autres travaux effectués par des personnes non qualifiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés.

ATTENTION Ne poussez pas l'appareil avec vos genoux ou vos jambes dans un placard ou une armoire intégré(e). Vous risqueriez de l'endommager.

Consignes de sécurité

FBI-Install_DD68-00167B-05_FR.indd 5

Consignes de sécurité

ATTENTION AVERTISSEMENT Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies : • Le lave-vaisselle est correctement installé et raccordé. • Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire. • Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple). • Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité. Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service d'assistance Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualifié. Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité. Débranchez toujours le lave-vaisselle lors de l'entretien (coupez l'alimentation électrique et retirez la prise).

ATTENTION AVERTISSEMENT ATTENTION Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service d'assistance ou par un technicien de service autorisé. Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder propres l'appareil et ses alentours. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque : • celle-ci est coupée à la prise murale et la fiche retirée, ou • celle-ci est coupée au niveau du secteur, ou • le fusible du secteur est déconnecté, ou bien encore • le fusible vissé est retiré (dans les pays ou cela est applicable). N'apportez à l'appareil aucune autre modification que celles autorisées par le fabricant.

ATTENTION N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien autorisé par le fabricant. Dans le cas contraire la garantie devient non valide.

ATTENTION AVERTISSEMENT ATTENTION ATTENTION Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace suffisant au-dessus, à gauche, à droite et à l'arrière afin d'assurer une ventilation appropriée. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Dans le cas d'appareils comportant des orifices de ventilation à leur base, ces orifices ne doivent pas être obstrués par un tapis. Afin d'éviter tout danger consécutif au réarmement du disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par l'utilisateur. Pour éviter de trébucher, ne laissez pas la porte de l'appareil ouverte.

6_ Consignes de sécurité

Produit et dimensions de l'emplacement

AVANT D'INSTALLER VOTRE LAVEVAISSELLE

Vérification des pièces et des outils

ETAPE 1 : Choix du meilleur emplacement pour le lave-vaisselle

ETAPE 2 : Vérification des exigences en termes d'alimentation d'eau et d'électricité

ETAPE 3 : Préparation du lave-vaisselle

ETAPE 4 : Préparer le panneau personnalisé

ETAPE 5 : Installation du panneau personnalisé

ETAPE 6 : Mise à niveau du lave-vaisselle

ETAPE 7 : Fixation du lave-vaisselle

ETAPE 8 : Raccordement du tuyau d'évacuation

ETAPE 9 : Fin de l'installation

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Table des matières _7

Préparation de l'emplacement du lave-vaisselle PRODUIT ET DIMENSIONS DE L'EMPLACEMENT Ce lave-vaisselle est conçu pour être encastré dans un meuble standard de cuisine aussi bien sur le dessus que les deux côtés. L'emplacement d'encastrement doit être propre et dégagé. L'emplacement doit avoir une largeur minimale de 600 mm, une profondeur de 575 mm et une hauteur de 820 mm.

Afin que la porte avant du lave-vaisselle soit parfaitement alignée sur le plan de travail, ce dernier doit avoir au moins 575 mm de profondeur.

8_ Préparation de l'emplacement du lave-vaisselle

Avant d'installer votre lave-vaisselle VÉRIFICATION DES PIÈCES ET DES OUTILS Avant de commencer l'installation, préparez tous les outils et pièces dont vous aurez besoin ; ceci permettra d'économiser du temps et simplifiera le processus.

02 AVANT L'INSTALLATION Fournies avec le lave-vaisselle. Vérifiez lorsque vous déballez votre lave-vaisselle.

Fixations du panneau personnalisé (2)

Éléments non fournis avec le lave-vaisselle. 10

Raccord en caoutchouc

Ruban Téflon® ou produit d'étanchéité

Avant d'installer votre lave-vaisselle

FBI-Install_DD68-00167B-05_FR.indd 9

Avant d'installer votre lave-vaisselle Outils nécessaires 14

Lunettes de sécurité

10_ Avant d'installer votre lave-vaisselle

Installation de votre lave-vaisselle Assurez-vous de suivre attentivement ces instructions pour que votre nouveau lave-vaisselle puisse fonctionner de façon appropriée et que son utilisation ne cause aucune blessure. Nouvelle installation Si aucun lave-vaisselle n'a encore été installé, la majorité du travail devra être effectuée avant que le lave-vaisselle ne soit mis en place.

Si ce lave-vaisselle est installé en remplacement d'un ancien modèle, assurez-vous de vérifier la compatibilité des tuyaux existants. Remplacez-les au besoin.

ETAPE 1 : CHOIX DU MEILLEUR EMPLACEMENT POUR LE LAVE-VAISSELLE

03 INSTALLATION Remplacement

Trou pour le tuyau d'arrivée d'eau, le tuyau d'évacuation et le câble d'alimentation. Prenez en compte les critères suivants pour décider où installer votre lave-vaisselle : • •

Le sol de la pièce choisie doit pouvoir supporter le poids du lave-vaisselle. Choisissez un endroit situé près d'un évier, à proximité d'une arrivée d'eau, d'une vidange et d'une prise électrique.

Vous devez pouvoir charger la vaisselle facilement. Choisissez un emplacement qui vous permette d'ouvrir facilement la porte du lave-vaisselle et assurez-vous qu'il y ait un espace suffisant entre l'appareil et les parois l'entourant (au moins 2 mm). Le mur à l'arrière doit être libre de toute obstruction.

Pour assurer une vidange correcte, placez le tuyau d'évacuation à une hauteur comprise entre 30-80 cm.

S'il s'agit d'une première installation, procédez comme suit : 1. A l'aide d'une scie-cloche, effectuez un trou sur le côté du meuble qui porte l'évier comme illustré. 2. Si la base à l'intérieur du meuble de l'évier est surélevée par rapport au sol de la cuisine et se trouve plus haute que les raccordements du lave-vaisselle, effectuez un trou dans la base intérieure du meuble et sur le côté de ce dernier comme illustré. Vous aurez peut-être besoin de percer un autre trou dans le meuble situé en face en fonction de l'emplacement de votre prise électrique.

Installation de votre lave-vaisselle _11

FBI-Install_DD68-00167B-05_FR.indd 11

Installation de votre lave-vaisselle ETAPE 2 : VÉRIFICATION DES EXIGENCES EN TERMES D'ALIMENTATION D'EAU ET D'ÉLECTRICITÉ

ATTENTION La pression de l'alimentation en eau doit être comprise entre 0,05-0,8 MPa. Alimentation en eau froide uniquement. Assurez-vous que la température de l'eau n'excède pas 60 °C. N'alimentez pas en eau chaude. Dans le cas contraire, l'appareil peut ne pas fonctionner correctement.

Utilisez une tension nominale comprise entre 220-240 V~, 50 Hz. Installez l'appareil alors que le cordon d'alimentation n'est pas branché. Utilisez une prise ayant une intensité maximale de 16 A. (L'intensité maximale pour ce lave-vaisselle est de 11 A.) • Lorsque vous branchez le lave-vaisselle, assurez-vous que la prise : - Délivre une tension de 220-240 V~, 50 Hz (fusible ou disjoncteur) ; - La prise de courant utilisée est dédiée uniquement au lave-vaisselle. • Après l'installation, vérifiez si le cordon d'alimentation n'est pas plié ou endommagé. Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée d'eau au lave-vaisselle. Scellez les raccords du tuyau avec du ruban Téflon ou un produit d'étanchéité pour empêcher toute fuite.

12_ Installation de votre lave-vaisselle

Fixez l'autocollant de protection sur le dessous du comptoir comme indiqué par l'image.

2. Poussez à moitié l'appareil sous le plan de travail. Si vous poussez complètement l'appareil sous le comptoir, vous ne serez pas en mesure d'ajuster ses pieds avant lors de la prochaine ÉTAPE. 3. Préparez le cordon d'alimentation, le flexible d'alimentation en eau et le flexible de vidange. ATTENTION

Prenez garde de ne pas courber ou plier le cordon ou les tuyaux. Ne branchez pas le cordon d'alimentation tant que l'installation du lave-vaisselle n'est pas terminée.

4. Tirez le cordon d'alimentation, le tuyau d'arrivée d'eau et le tuyau d'évacuation à travers le trou vers l'évier comme l'indique la figure ci-dessus.

Installation de votre lave-vaisselle _13

FBI-Install_DD68-00167B-05_FR.indd 13

Installation de votre lave-vaisselle ETAPE 4 : PRÉPARER LE PANNEAU PERSONNALISÉ

1. Placez le gabarit d'installation fourni à l'arrière du panneau personnalisé (devant être fixé sur la porte du lavevaisselle) à installer et fixez-le provisoirement avec du ruban adhésif transparent. • ATTENTION

La partie supérieure du gabarit d'installation fourni et la partie supérieure du panneau personnalisé doivent être alignés. Utilisez un panneau personnalisé compris entre 3-9 kg.

2. Percez un avant-trou sur les 6 points repérés sur le gabarit d'installation avec un foret de 2 mm à une profondeur de 10-12 mm. 3. Retirez le gabarit d'installation et assemblez la partie fournie comme illustré ci-dessus.

en serrant les 2 vis

sur la partie supérieure,

14_ Installation de votre lave-vaisselle

FBI-Install_DD68-00167B-05_FR.indd 14

1. Installez la jupe en caoutchouc fournie en l'insérant dans les 3 trous au bas de la porte. 2. Installez le panneau personnalisé préparé à l'ETAPE 3 sur la porte du lave-vaisselle. 1) Poussez la partie schéma.

assemblée à l'ÉTAPE 4 dans le trou situé en haut de la porte, comme illustré sur le

2) Poussez le panneau personnalisé vers le bas pour le fixer sur la porte. 3) Ajustez le niveau du ressort en tournant la vis en fonction du poids du panneau personnalisé en vous reportant au tableau suivant. Niveau du ressort en fonction du poids du panneau personnalisé Niveau

Limite recommandée pour le poids additionnel (kg)

Installation de votre lave-vaisselle _15

Installation de votre lave-vaisselle 3. Coupez la jupe en caoutchouc installée à l'étape précédente à l'aide d'un couteau (comme illustré) afin qu'elle soit alignée avec la façade de l'appareil. (Représenté par une ligne en pointillés.)

4. Ouvrez la porte qui a été assemblée avec le panneau personnalisé et retirez les 2 vis que vous avez fixées précédemment.

ATTENTION La porte peut s'ouvrir ou se fermer violemment de façon inopinée lorsque vous l'ouvrez si le niveau du ressort n'est pas ajusté correctement. Prenez garde à ne pas vous blesser.

5. Assemblez le panneau personnalisé et la porte en serrant les 4 vis fournies

16_ Installation de votre lave-vaisselle

Normal : 0-30 mm Cuisine haute : 30-60 mm

Cuisine haute (modification sur le pied Sub)

1. Vérifiez à l'aide d'un niveau que le lave-vaisselle est bien à l'horizontale. 2. Vous pouvez ajuster la hauteur de l'avant de l'appareil en tournant les pieds qu'il possède aux deux extrémités inférieures avant. 1) Soulevez légèrement l'avant de l'appareil (lorsqu'il est à placé à mi-chemin) et tournez les pieds pour ajuster la hauteur. 2) Vous pouvez ajuster la hauteur. 3. Vous pouvez ajuster la hauteur à l'avant de l'appareil en faisant tourner les pieds avec un tournevis Torx T20. Dans le sens horaire pour abaisser l'appareil ou dans le sens antihoraire pour le soulever. 4. Installez l'appareil afin qu'il y ait un espace de 4 mm entre le dessus du lave-vaisselle et le dessous du comptoir. Lorsque la mise à niveau est terminée, assurez-vous que la porte intérieure s'ouvre et se ferme sans interférer avec la cuve.

Installation de votre lave-vaisselle _17

FBI-Install_DD68-00167B-05_FR.indd 17

Installation de votre lave-vaisselle ETAPE 7 : FIXATION DU LAVE-VAISSELLE

1. Accrochez les supports d'installation dans les trous comme illustré sur la figure ci-dessus. Lorsque vous fixez l'appareil sur les côtés au lieu de le fixer par le dessus, vous ne devez pas utiliser les supports d'installation. Dans ce cas, consultez reportez-vous à la section « B. Pour fixer l’appareil sur les côtés (lorsque la matière du comptoir supérieur n’est pas appropriée pour le perçage) » en page 20. 2. Insérez complètement l'appareil sous le comptoir à nouveau. 3. Assurez-vous que le cordon d'alimentation, le tuyau d'arrivée d'eau ou le tuyau d'évacuation ne sont pas courbés ou pliés. 4. Branchez le tuyau d'arrivée d'eau N'ouvrez pas le robinet d'eau tant que l'installation du lave-vaisselle n'est pas terminée. ATTENTION

18_ Installation de votre lave-vaisselle

FBI-Install_DD68-00167B-05_FR.indd 18

A. Lorsque l'appareil est fixé par le dessus du comptoir (lorsque la matière du comptoir est idéale pour le perçage)

1. Pré-percez les trous par chevauchement des supports d'installation et du protecteur supérieur avec un foret de 2 mm sur une profondeur de 10-12 mm et serrez les vis.

Installation de votre lave-vaisselle _19

FBI-Install_DD68-00167B-05_FR.indd 19

Installation de votre lave-vaisselle B. Pour fixer l'appareil sur les côtés (lorsque la matière du comptoir supérieur n'est pas appropriée pour le perçage)

1. Retirez les 4 bouchons supérieur et inférieur de chaque côté à l'aide d'un outil tel qu'un tournevis à tête plate comme illustré sur la figure. Ne retirez pas les bouchons centraux de chaque côté.

ATTENTION Ne jetez pas les bouchons en plastique retirés. ATTENTION

2. Percez les avant-trous avec un foret de 2 mm à une profondeur de 10-12 mm et serrez les 4 vis

3. Reposez les bouchons en plastique dans leur position d'origine.

ATTENTION Le non-respect de cette consigne peut entraîner un risque d'électrocution ou d'incendie suite à une fuite électrique.

20_ Installation de votre lave-vaisselle

FBI-Install_DD68-00167B-05_FR.indd 20

1. Retirez le porte-tuyau qui est fixé à l'appareil et coupez-en une partie comme indiqué sur la figure. 2. Fixez-le au mur en serrant les 2 vis

3. Insérez le tuyau d'évacuation dans le porte-tuyau fixé au mur. Installez le tuyau d'évacuation de sorte qu'il se situe à une distance comprise entre 30-80 cm par rapport au fond. 4. Connectez le tuyau d'évacuation à l'orifice de vidange. • ATTENTION

Soyez vigilant lorsque vous connectez le tuyau d'évacuation afin qu'il ne se déplace pas durant un cycle de vidange. Vérifiez qu'aucune partie du tuyau d'évacuation, du tuyau d'arrivée d'eau ou du cordon d'alimentation n'est courbée ou pliée.

Installation de votre lave-vaisselle _21

FBI-Install_DD68-00167B-05_FR.indd 21

Installation de votre lave-vaisselle ETAPE 9 : FIN DE L'INSTALLATION 1. Ouvrez la porte du lave-vaisselle et retirez la mousse, les matériaux d'emballage et toute autre chose inutile se trouvant encore dans l'appareil. 2. Remettez alors le disjoncteur sous tension. 3. Ouvrez ensuite la vanne d'arrivée d'eau pour amener l'eau jusqu'au lave-vaisselle. 4. Allumez le lave-vaisselle et choisissez un programme. Assurez-vous que le lave-vaisselle fonctionne bien et qu'il n'y a aucune fuite d'eau.

ATTENTION Vérifiez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du raccordement du tuyau d'évacuation.

22_ Installation de votre lave-vaisselle

FBI-Install_DD68-00167B-05_FR.indd 22

Caractéristiques techniques

CARACTÉRISTIQUES TECHNIQUES MODÈLE DW60J9970BB / DW60K8550BB 220-240 V~, 50 Hz

Complètement encastrable

Capacité de lavage (nombre de couverts)

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis à des fins d'amélioration de la qualité. Votre lave-vaisselle peut différer des illustrations présentées dans ce manuel.

04 CARACTÉRISTIQUES Alimentation

Caractéristiques techniques _23
