598 (W) x 817 (H) x 555 (D)

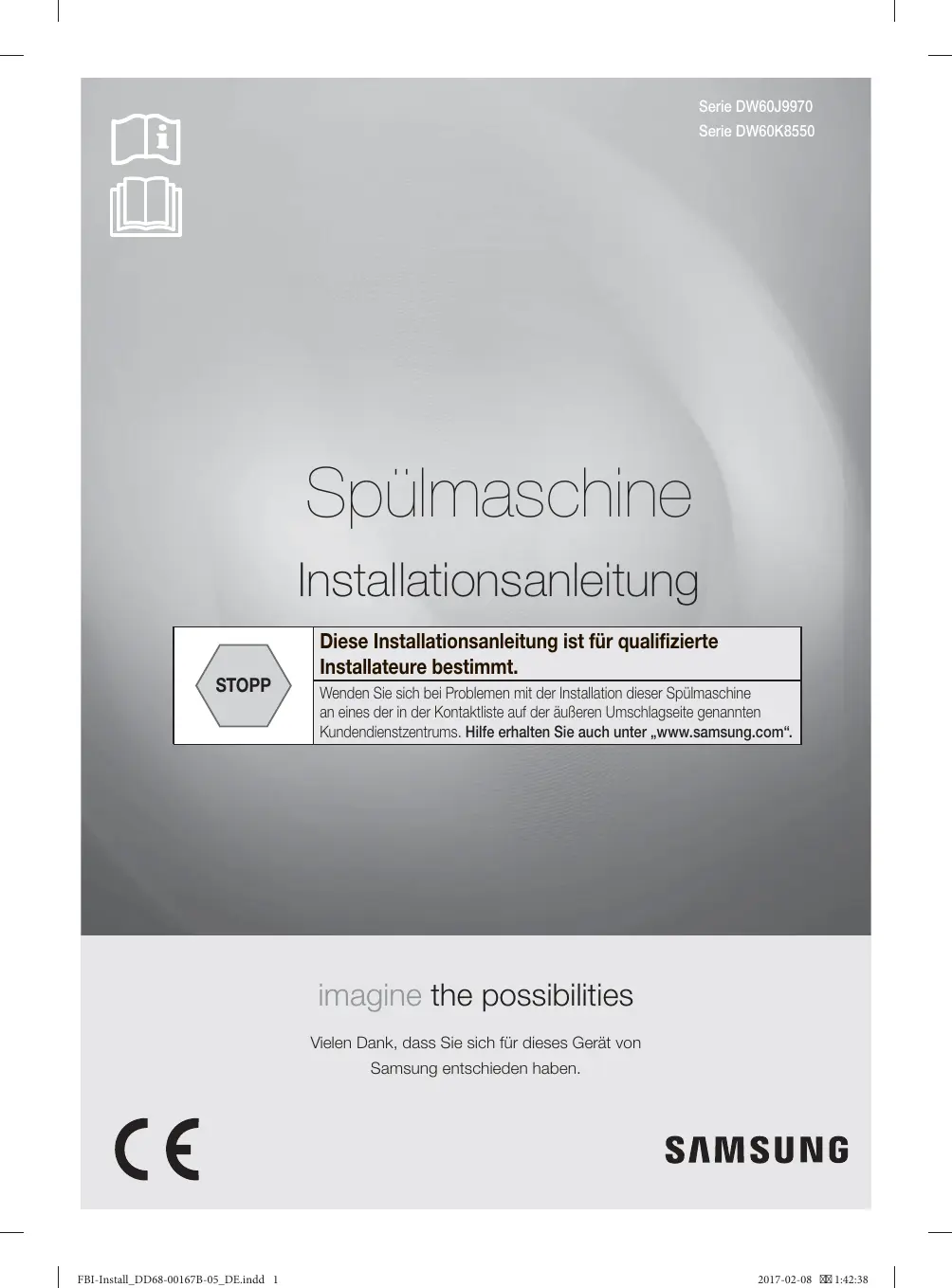

Serie DW60J9970 Serie DW60K8550

Spülmaschine Installationsanleitung Diese Installationsanleitung ist für qualifizierte Installateure bestimmt.

STOPP Wenden Sie sich bei Problemen mit der Installation dieser Spülmaschine an eines der in der Kontaktliste auf der äußeren Umschlagseite genannten Kundendienstzentrums. Hilfe erhalten Sie auch unter „www.samsung.com“.

imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.

FBI-Install_DD68-00167B-05_DE.indd 1

Sicherheitshinweise Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und effizient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken. Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen. Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutreffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com“.

WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE Wichtige Symbole für Sicherheitshinweise Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

WARNUNG Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

VORSICHT VORSICHT Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlägen und Verletzungen zu verringern: NICHT ausführen. NICHT demontieren. NICHT berühren. Befolgen Sie die Anweisungen genau. Ziehen Sie den Netzstecker aus der Steckdose. Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist. Bitten Sie den Kundendienst um Hilfe. Hinweis

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau. Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.

2_ Sicherheitshinweise

FBI-Install_DD68-00167B-05_DE.indd 2

Wichtige Hinweise zur Sicherheit Dieses Gerät entspricht den aktuellen Sicherheitsvorschriften. Bei unsachgemäßer Verwendung kann es jedoch zu Verletzungen und Sachschäden kommen. Lesen Sie diese Anleitung sorgfältig durch, ehe Sie das Gerät zum ersten Mal verwenden, um Unfälle und Schäden am Gerät zu verhindern. Sie enthält wichtige Informationen zu Sicherheit, Bedienung und Wartung.

VORSICHT WARNUNG Wie alle mit Strom betriebenen Geräte mit beweglichen Bauteilen besitzt auch dieses Gerät ein gewisses Gefahrenpotenzial. Um dieses Gerät sicher nutzen zu können, müssen Sie sich mit den Bedienungsabläufen vertraut machen und bei der Verwendung Vorsicht walten lassen. Erlauben Sie nicht, dass Kinder (oder Haustiere) auf oder in dem Gerät spielen. Die Gerätetür kann von innen nicht leicht geöffnet werden, und Kinder können ernsthaft verletzt werden, wenn sie im Innern eingeschlossen sind. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

WARNUNG VORSICHT Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom Kundendienst bzw. von einer qualifizierten Fachkraft ausgewechselt werden, um Gefährdungen auszuschließen. Das Gerät muss so aufgestellt werden, dass der Netzstecker, der Wasserzulauf und die Abflussrohre zugänglich sind.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

HINWEISE ZUR WEEE-KENNZEICHNUNG Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Sicherheitshinweise ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE Diese Spülmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt: • Geschäfte • Büros und Ausstellungsräume und von Bewohnern in Einrichtungen wie: • Jugendherbergen und Pensionen. Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein. Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen. Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr.

WARNUNG WARNUNG Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurden. Lassen Sie die Gerätetür nicht unnötig offen stehen, denn Sie könnten darüber stolpern.

VORSICHT VORSICHT Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten. Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel. Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt.

VORSICHT Das versehentliche Befüllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden an der Wasserenthärtungsanlage. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten. Verwenden Sie nur spezielles grobkörniges Spülmaschinensalz für die Regenerierung, da andere Salze unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen können.

VORSICHT In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unten einsortiert wird. Um jedoch das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an. Kunststoffteile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststoffbehälter oder Besteck und Geschirr aus Kunststoff ) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststoff könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren. Stellen Sie bei Modellen mit Startzeitvorwahl sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Behälter verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden.

WARNUNG Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

HINWEISE ZUM SCHUTZ IHRER KINDER WARNUNG WARNUNG Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

4_ Sicherheitshinweise

FBI-Install_DD68-00167B-05_DE.indd 4

Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienen und die mit einer missbräuchlichen Verwendung verbundenen Gefahren zu erkennen. HALTEN SIE KINDER FERN VON SPÜLMITTELN! Spülmittel enthalten reizende oder ätzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung behindern können. Halten Sie Kinder von der Spülmaschine fern, wenn die Gerätetür geöffnet ist. Es könnten sich noch Spülmittelreste im Gerät befinden. Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE WARNUNG VORSICHT WARNUNG WARNUNG

Überprüfen Sie das Gerät vor dem Aufstellen auf äußerlich sichtbare Schäden. Unter keinen Umständen dürfen Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein. Die Spülmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. Hinter der Spülmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird. Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.). Schließen Sie die Spülmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden.

VORSICHT Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker. Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind, lassen Sie sie von einem qualifizierten Elektriker überprüfen. Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag).

VORSICHT Schließen Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden. Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schiffen installiert werden, nachdem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde.

VORSICHT Das Kunststoffgehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden. Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Frischwasserschlauch ab, auch wenn er zu lang ist. Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifizierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten.

VORSICHT Schieben Sie das Gerät nicht mit Hilfe Ihrer Knie oder Beine in einen Einbauschrank. Das Gerät könnte dabei beschädigt werden.

VORSICHT WARNUNG Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind: • Die Spülmaschine ist korrekt installiert und angeschlossen. • Die Spülmaschine wird ordnungsgemäß gewartet und Teile werden ersetzt, sobald dies offensichtlich erforderlich ist. • Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlaubszeit) nicht verwendet wurde. • Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein. Ein beschädigtes Gerät birgt Gefahren. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihren Händler oder den Kundendienst an. Unsachgemäße Reparaturen können zu unvorhergesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden. Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen.

VORSICHT WARNUNG VORSICHT Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden. In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt. Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem: • die Steckdose ausgeschaltet und der Stecker abgezogen wird, oder • es am Netz abgeschaltet wird, oder • die Hauptsicherung getrennt wird, oder • die Schraubsicherung entfernt wird (in Ländern, in denen dies zutrifft). Änderungen am Gerät dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden.

Öffnen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen. Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie.

VORSICHT WARNUNG VORSICHT VORSICHT Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäße Belüftung bleibt. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen Sie darauf achten, dass diese nicht durch Teppich verdeckt werden. Um die Gefahr eines unbeabsichtigten Zurücksetzens der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Stromkreis angeschlossen werden, der vom Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird. Die Gerätetür darf nicht offen gelassen werden, da dies eine Stolperfalle darstellen könnte.

6_ Sicherheitshinweise

Inhalt VORBEREITEN DES GERÄTEGEHÄUSES

Abmessungen von Gerät und Gehäuse

VOR DER INSTALLATION DER SPÜLMASCHINE

Überprüfen der Bauteile und des Werkzeugs

INSTALLIEREN DER SPÜLMASCHINE

11 SCHRITT 1 Auswahl eines geeigneten Aufstellungsorts

12 SCHRITT 2 Überprüfen der Wasserversorgung und der elektrischen Anschlussdaten 13 SCHRITT 3 Vorbereiten der Spülmaschine 14 SCHRITT 4 Vorbereiten der Türverkleidung 15 SCHRITT 5 Montieren der Türverkleidung 17 SCHRITT 6 Ausrichten der Spülmaschine 18 SCHRITT 7 Fixieren der Spülmaschine 21 SCHRITT 8 Anschließen des Abwasserschlauchs 22 SCHRITT 9 Abschließen der Installation

Vorbereiten des Gerätegehäuses ABMESSUNGEN VON GERÄT UND GEHÄUSE Diese Spülmaschine ist als Einbaugerät für genormte Küchen in Wohngebäuden konzipiert und wird oben wie auch auf beiden Seiten in die Küchenzeile integriert. Der Einbaubereich muss sauber und frei von Behinderungen sein. Der Einbaubereich muss mindestens 600 mm breit, 575 mm tief und 820 mm hoch sein.

Damit die vordere Tür der Spülmaschine bündig mit der Vorderkante der Arbeitsplatte abschließt, muss die Arbeitsplatte mindestens 575 mm tief sein.

8_ Vorbereiten des Gerätegehäuses

Vor der Installation der Spülmaschine ÜBERPRÜFEN DER BAUTEILE UND DES WERKZEUGS

02 VOR DER INSTALLATION Legen Sie vor Beginn der Installation alle dafür benötigten Werkzeuge und Teile bereit. Dies spart Installationszeit und vereinfacht die Arbeit.

Benötigte Teile Zusammen mit der Spülmaschine geliefert. Überprüfen Sie beim Auspacken Ihrer Spülmaschine, ob die folgenden Teile vorhanden sind.

2 Schrauben Ø 4 X 16

2 Halterungen für die Türverkleidung

4 Schrauben Ø 4 X 43

6 Schrauben Ø 4 X 12

1 Standfußverlängerung

2 Schrauben Ø 4 X 20

Nicht im Lieferumfang der Spülmaschine enthalten. 10

Teflon®-Band oder Dichtungsmasse

Vor der Installation der Spülmaschine

FBI-Install_DD68-00167B-05_DE.indd 9

Vor der Installation der Spülmaschine Benötigte Werkzeuge 14

Kreuzschlitzschraubendreher

Schlitzschraubendreher

Torx T20-Schraubendreher

10_ Vor der Installation der Spülmaschine

Installieren der Spülmaschine Achten Sie darauf, dass Ihr Installateur die folgenden Hinweise sorgfältig beachtet, damit Ihre neue Spülmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Geschirr spülen. Neue Installation

Austauschgerät Wenn diese Spülmaschine ein altes Gerät ersetzt, müssen Sie die vorhandenen Anschlüsse für das alte Gerät daraufhin überprüfen, ob Sie für den Anschluss Ihrer neuen Spülmaschine geeignet sind. Ersetzen Sie die bestehenden Anschlüsse, wenn es notwendig ist.

03 INSTALLATION Wenn es sich bei dieser Spülmaschine um Ihre erste handelt, muss der größte Teil der Installationsarbeiten erledigt werden, bevor Sie das Gerät an seinen endgültigen Platz schieben.

AUSWAHL EINES GEEIGNETEN AUFSTELLUNGSORTS Aussparung für Frischwasser- und Abwasserschlauch sowie das Netzkabel Der Aufstellungsort Ihrer Spülmaschine muss die folgenden Kriterien erfüllen: • •

Der Boden am Aufstellungsort muss stabil sein, um das Gewicht der Spülmaschine tragen können. Das Gerät muss an einem Ort mit leichtem Zugang zu Wasser-, Abwasser- und Stromleitungen aufgestellt werden.

Das Gerät muss so aufgestellt werden, dass Sie Ihr Geschirr einfach in die Spülmaschine einräumen können. Der Aufstellungsort der Spülmaschine muss ausreichend Platz bieten, damit Sie die Gerätetür einfach öffnen können und genügend Abstand (mindestens 2 mm) zwischen dem Gerät und den seitlichen Küchenschränken eingehalten werden kann. Die Wand auf der Rückseite muss frei von Behinderungen sein.

Um problemloses Abpumpen zu ermöglichen, bringen Sie den Abwasserschlauch in einer Höhe von 30-80 cm an.

Gehen Sie folgendermaßen vor, wenn Sie an dieser Stelle erstmals eine Spülmaschine installieren: 1. Schneiden Sie mit einer Lochsäge ein Loch in die Seitenwand des Schranks, in dem sich der Abfluss befindet (siehe Abbildung). 2. Wenn der Schrank mit dem Abfluss einen Sockel über dem Niveau des Küchenbodens enthält, der höher als die Anschlüsse der Spülmaschine ist, sägen Sie zusätzlich zu dem Loch in der Seitenwand auch eines in den Boden des Schranks (siehe Abbildung). Je nach Lage der Steckdose müssen Sie unter Umständen auch in die gegenüberliegende Seitenwand ein Loch schneiden.

Installieren der Spülmaschine _11

FBI-Install_DD68-00167B-05_DE.indd 11

Installieren der Spülmaschine SCHRITT 2

Der Wasserdruck am Frischwasserschlauch muss zwischen 0,05 MPa und 0,8 MPa liegen. Schließen Sie das Gerät nur an die Kaltwasserleitung an. Stellen Sie sicher, dass die Wassertemperatur nicht mehr als 60 °C beträgt. Schließen Sie das Gerät nicht an eine Heißwasserleitung an. Andernfalls treten am Gerät möglicherweise Störungen auf.

Verwenden Sie eine Stromversorgung mit 220-240 V~ bei 50 Hz. Verbinden Sie das Gerät beim Installieren nicht mit der Steckdose. Verwenden Sie eine Steckdose mit einer maximal zulässigen Stromstärke von 16 A. (Die maximale Stromaufnahme dieses Geräts beträgt 11 A.) • Stellen Sie vor dem Einschalten der Spülmaschine sicher, dass die Stromversorgung folgende Bedingungen erfüllt: - 220-240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung. - Ein eigener Stromkreis nur für den Anschluss der Spülmaschine. • Kontrollieren Sie nach der Installation, dass das Netzkabel nicht geknickt oder beschädigt ist. Stellen Sie sicher, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch der Spülmaschine anschließen. Dichten Sie den Frischwasserschlauch mit Teflonband oder Dichtmasse ab, um das Austreten von Wasser zu verhindern.

ÜBERPRÜFEN DER WASSERVERSORGUNG UND DER ELEKTRISCHEN ANSCHLUSSDATEN

12_ Installieren der Spülmaschine

VORBEREITEN DER SPÜLMASCHINE

1. Bringen Sie den Schutzaufkleber

Befestigen Sie den Schutzaufkleber wie in der Abbildung gezeigt an der Unterseite der Arbeitsplatte.

2. Schieben Sie das Gerät zur Hälfte in den Raum unter der Arbeitsplatte. Wenn Sie das Gerät ganz unter die Arbeitsplatte schieben, können Sie die vorderen Standfüße im nächsten Schritt nicht mehr einstellen. 3. Bereiten Sie das Netzkabel, den Frischwasserschlauch und den Abwasserschlauch vor. VORSICHT

Achten Sie darauf, dass das Kabel und die Schläuche nicht gebogen oder geknickt sind. Schließen Sie das Netzkabel erst an, wenn die Installation der Spülmaschine abgeschlossen ist.

4. Ziehen Sie das Netzkabel, den Frischwasserschlauch und den Abwasserschlauch wie in der Abbildung gezeigt durch das Loch in den Schrank unter der Spüle.

Installieren der Spülmaschine _13

FBI-Install_DD68-00167B-05_DE.indd 13

Installieren der Spülmaschine SCHRITT 4

VORBEREITEN DER TÜRVERKLEIDUNG

1. Legen Sie die mitgelieferte Installationsanleitung auf die Rückseite der Türverkleidung (die an der Gerätetür angebracht werden soll) und fixieren Sie sie vorübergehend mit Klebeband. • VORSICHT

Die Oberseite der mitgelieferten Installationsanleitung und die Oberseite der Türverkleidung müssen zueinander ausgerichtet werden. Verwenden Sie eine Türverkleidung mit einem Gewicht von 3-9 kg.

2. Bringen Sie an den 6 in der Installationsanleitung markierten Stellen mit einem 2-Pi-Bohrer Vorbohrungen mit einer Tiefe von 10-12 mm an. 3. Entfernen Sie die Installationsanleitung und befestigen Sie das mitgelieferte Teil oben gezeigt am oberen Teil befestigen.

, indem Sie die 2 Schrauben

14_ Installieren der Spülmaschine

MONTIEREN DER TÜRVERKLEIDUNG 2-2 2-1

1. Befestigen Sie die mitgelieferte Gummischürze, indem Sie sie in die drei Öffnungen unten an der Gerätetür einhängen. 2. Bringen Sie die in SCHRITT 3 vorbereitete Türverkleidung an der Gerätetür an. 1) Drücken Sie das Teil der Gerätetür.

, das in SCHRITT 4 vorbereitet wurde, wie in der Abbildung gezeigt in die Öffnungen oben an

2) Um die Türverkleidung an der Gerätetür zu fixieren, drücken Sie sie nach unten. 3) Passen Sie die Federspannung durch Drehen der Schraube entsprechend dem Gewicht der Türverkleidung an. Die benötigten Werte finden Sie in der nachfolgenden Tabelle. Je nach Gewicht der Türverkleidung einzustellenden Federspannung Wasserwaage

Empfohlenes maximales Zusatzgewicht (kg)

Installieren der Spülmaschine _15

Installieren der Spülmaschine 3. Schneiden Sie die im vorigen Schritt eingebaute Gummischürze mit einem Messer so ab, dass sie an der Vorderseite des Geräts ausgerichtet ist. (Dargestellt als gestrichelte Linie.)

4. Öffnen Sie die Gerätetür mit der montierten Türverkleidung, und entfernen Sie die 2 Schrauben, die Sie zuvor festgezogen hatten.

VORSICHT Wenn die Federspannung nicht korrekt eingestellt ist, kann die Gerätetür beim Öffnen unerwartet und heftig aufoder zuklappen. Seien Sie daher vorsichtig, um Verletzungen zu vermeiden.

5. Befestigen Sie die Türverkleidung mit den 4 mitgelieferten Schrauben

16_ Installieren der Spülmaschine

AUSRICHTEN DER SPÜLMASCHINE Hohe Küchen (Standfußverlängerung verwenden)

1. Stellen Sie mit einer Wasserwaage sicher, dass das Gerät im Lot ist. 2. Sie können die Höhe des Geräts an der Vorderseite durch Drehen der Standfüße vorne rechts und links am Gerät einstellen. 1) Heben Sie die Vorderseite des Geräts (wenn es erst zur Hälfte in den Schrank eingeschoben ist) leicht an und drehen Sie die Standfüße, um die Höhe anzupassen. 2) Sie können den Abstand zum Boden vergrößern oder verkleinern. 3. Sie können die Höhe des Geräts an der Vorderseite durch Drehen der Standfüße mit einem Torx T20-Schraubendreher einstellen. Drehen Sie zum Verringern der Höhe im Uhrzeigersinn bzw. gegen den Uhrzeigersinn, um den Abstand zum Boden zu vergrößern. 4. Stellen Sie die Höhe so ein, dass zwischen der Oberseite des Geräts und der Unterseite der Arbeitsplatte ein Abstand von mindestens 4 mm eingehalten wird. Prüfen Sie nach dem Ausrichten des Geräts, ob die innere Gerätetür problemlos geöffnet und geschlossen werden kann.

Installieren der Spülmaschine _17

FBI-Install_DD68-00167B-05_DE.indd 17

Installieren der Spülmaschine SCHRITT 7

FIXIEREN DER SPÜLMASCHINE

1. Haken Sie die Einbauklammern wie in der obigen Abbildung gezeigt in die Aussparungen ein. Wenn das Gerät an den Seiten statt oben fixiert wird, benötigen Sie die Klammern nicht. Schlagen Sie in diesem Fall im Abschnitt Einzelheiten hierzu finden Sie im Abschnitt „B. Fixieren des Geräts an den Seiten (wenn das Material der Arbeitsplatte nicht zum Bohren geeignet ist)“ auf Seite 20. nach. 2. Schieben Sie das Gerät nun ganz unter die Arbeitsplatte. 3. Stellen Sie sicher, dass das Netzkabel, der Frischwasserschlauch und der Abwasserschlauch nicht geknickt oder verbogen sind. 4. Schließen Sie den Frischwasserschlauch an. Öffnen Sie das Ventil erst, wenn die Installation der Spülmaschine abgeschlossen ist. VORSICHT

18_ Installieren der Spülmaschine

FBI-Install_DD68-00167B-05_DE.indd 18

A. Befestigen des Geräts an der Arbeitsplatte (wenn das Material der Arbeitsplatte zum Bohren geeignet ist)

1. Bringen Sie mit einem 2-Pi-Bohrer Vorbohrungen mit einer Tiefe von 10-12 mm durch die überlappenden Aussparungen an den Einbauklammern und der oberen Schutzverkleidung an, und drehen Sie dann die Schrauben fest.

Installieren der Spülmaschine _19

FBI-Install_DD68-00167B-05_DE.indd 19

Installieren der Spülmaschine B. Fixieren des Geräts an den Seiten (wenn das Material der Arbeitsplatte nicht zum Bohren geeignet ist)

1. Entfernen Sie wie in der Abbildung gezeigt mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) zu beiden Seiten die obere und untere Kappe. Entfernen Sie weder links noch rechts die mittlere Kappe.

VORSICHT Werfen Sie die Kunststoffkappen nicht weg. VORSICHT

2. Bringen Sie mit einem 2-Pi-Bohrer Vorbohrungen mit einer Tiefe von 10-12 mm an, und ziehen Sie die 4 Schrauben dann fest.

3. Setzen Sie die Kunststoffkappen wieder an ihrer ursprünglichen Position ein. Andernfalls besteht die Gefahr eines Stromschlags oder Brands aufgrund von Wasseraustritt. VORSICHT

20_ Installieren der Spülmaschine

FBI-Install_DD68-00167B-05_DE.indd 20

1. Entfernen Sie den mitgelieferten Schlauchhalter und schneiden Sie einen Teil des Halters wie in der Abbildung dargestellt ab. 2. Befestigen Sie ihn mit 2 Schrauben

3. Stecken Sie den Abwasserschlauch in den angeschraubten Schlauchhalter. Installieren Sie den Abwasserschlauch so, dass er sich innerhalb eines Bereichs von 30-80 cm über dem Boden befindet. 4. Schließen Sie den Abwasserschlauch an den Abwasseranschluss an. • VORSICHT

Wenn Sie den Abwasserschlauch befestigen, müssen Sie darauf achten, dass er sich beim Abpumpen nicht bewegen kann. Vergewissern Sie sich, dass keine Teile des Abwasserschlauchs, des Frischwasserschlauchs oder des Netzkabels verbogen oder geknickt sind.

Installieren der Spülmaschine _21

FBI-Install_DD68-00167B-05_DE.indd 21

Installieren der Spülmaschine SCHRITT 9

ABSCHLIESSEN DER INSTALLATION

1. Öffnen Sie die Gerätetür und entfernen Sie die Schaumteile, die Papierverpackung und alle anderen nicht benötigten Teile. 2. Schalten Sie das Gerät mit dem Schutzschalter ein, mit dem Sie es vor dem Installieren ausgeschaltet hatten. 3. Öffnen Sie das Ventil der Frischwasserversorgung, damit die Spülmaschine mit Wasser versorgt wird. 4. Schalten Sie die Spülmaschine ein, und wählen Sie dann ein Spülprogramm aus. Starten Sie das Programm. Prüfen Sie, ob das Gerät richtig eingeschaltet wird und ob Wasser austritt, während das Gerät in Betrieb ist.

VORSICHT Vergewissern Sie sich, dass an keinem Ende des Frischwasserschlauchs Wasser austritt, und kontrollieren Sie den Anschluss des Abwasserschlauchs.

22_ Installieren der Spülmaschine

FBI-Install_DD68-00167B-05_DE.indd 22

220-240 V~ bei 50 Hz Einbaugerät

Spülkapazität (Anzahl der Normgedecke)

2000-2300 W Abmessungen (mm) Gewicht

04 TECHNISCHE DATEN Typ

598 (B) x 817 (H) x 555 (T)

Jederzeitige Änderungen an den technischen Daten des Geräts zum Zweck der Qualitätsverbesserung vorbehalten. Das tatsächliche Aussehen der Spülmaschine kann von den in diesem Benutzerhandbuch verwendeten Abbildungen abweichen.
