GEBRUIKSAANWIJZING DW60J9970BB SAMSUNG

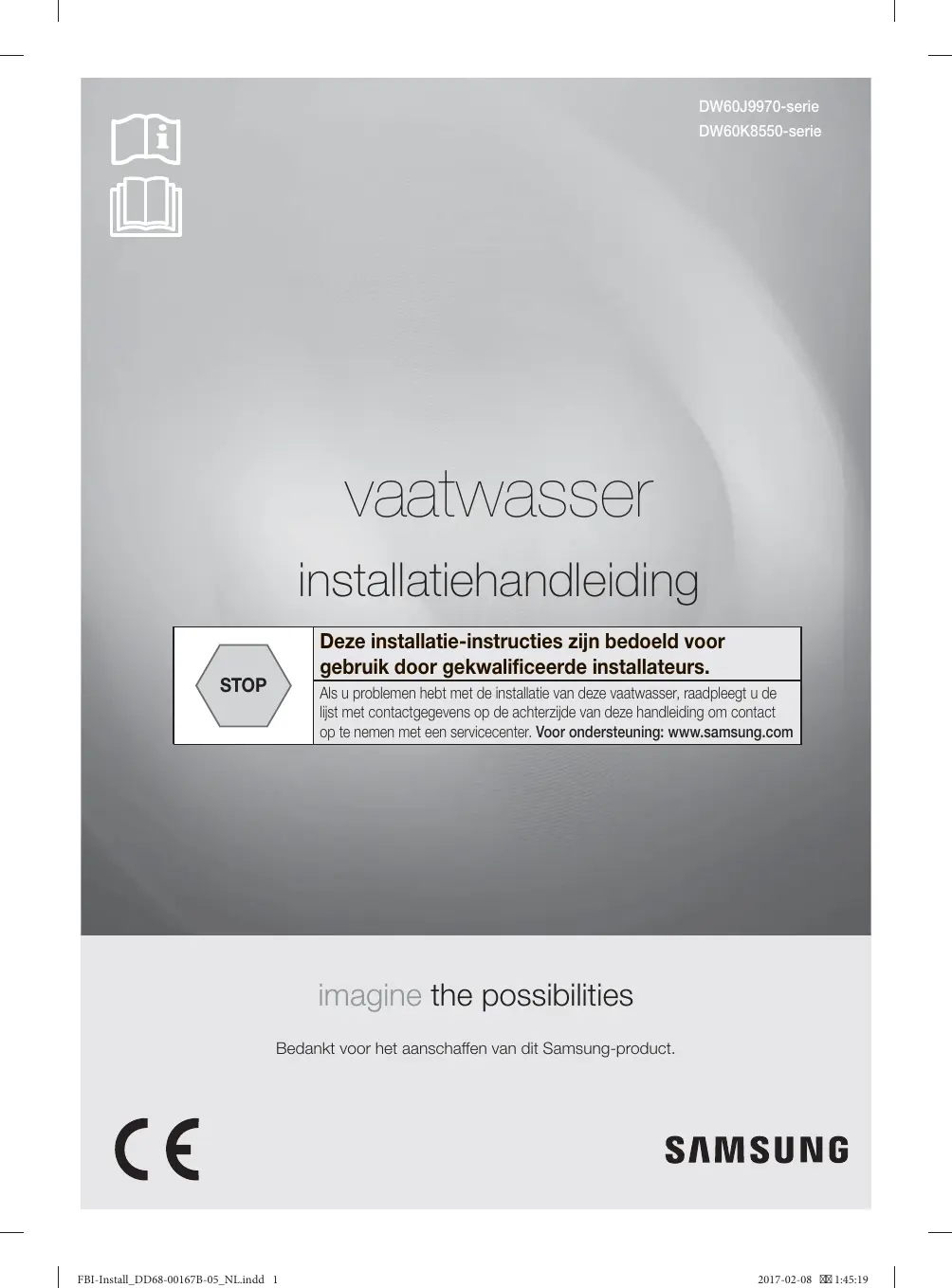

DW60J9970-serie DW60K8550-serie

vaatwasser installatiehandleiding Deze installatie-instructies zijn bedoeld voor gebruik door gekwalificeerde installateurs.

STOP Als u problemen hebt met de installatie van deze vaatwasser, raadpleegt u de lijst met contactgegevens op de achterzijde van deze handleiding om contact op te nemen met een servicecenter. Voor ondersteuning: www.samsung.com

imagine the possibilities Bedankt voor het aanschaffen van dit Samsung-product.

FBI-Install_DD68-00167B-05_NL.indd 1

Veiligheidsinstructies Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw wasmachine. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt.

WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zijn uitgebreide mogelijkheden en functies op veilige en efficiënte wijze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen voor de doeleinden waarvoor het is ontworpen, zoals beschreven in deze gebruikershandleiding. In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw eigen verantwoordelijkheid om uw gezond verstand te gebruiken en voorzichtig te zijn bij de installatie, de bediening en het onderhoud van uw vaatwasser. Omdat de volgende gebruiksaanwijzingen van toepassing zijn op meerdere modellen, kunnen de specificaties van uw vaatwasser enigszins afwijken van de specificaties die in deze handleiding worden omschreven en zijn mogelijk niet alle waarschuwingen van toepassing. Als u vragen of opmerkingen hebt, neemt u contact op met het dichtstbijzijnde servicecentrum of gaat u naar www.samsung.com voor ondersteuning en informatie.

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN Belangrijke veiligheidssymbolen Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel en/of schade. Waarschuwing

Gevaar of onveilige handelingen die kunnen leiden tot persoonlijk letsel en/of schade. Let op

Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen. NIET proberen. NIET demonteren. NIET aanraken. Volg de aanwijzingen nauwkeurig op. Haal de stekker uit het stopcontact. Om elektrische schokken te voorkomen, moet het apparaat zijn geaard. Neem contact op met het servicecentrum voor ondersteuning. Opmerking

Deze waarschuwingssymbolen dienen om persoonlijk letsel, van uzelf en van anderen, te voorkomen. Volg ze nauwkeurig op. Bewaar deze instructies op een veilige plek en zorg ervoor dat nieuwe gebruikers vertrouwd zijn met de inhoud. Geef de instructies door aan een eventuele toekomstige eigenaar.

2_ Veiligheidsinstructies

FBI-Install_DD68-00167B-05_NL.indd 2

Belangrijke veiligheidsvoorschriften Dit apparaat voldoet aan de actuele veiligheidseisen. Onjuist gebruik kan echter leiden tot persoonlijk letsel en schade. Teneinde het risico op ongevallen en schade aan het apparaat te vermijden, moet u deze instructies grondig doorlezen voordat u het apparaat voor het eerst gaat gebruiken. Zij bevatten belangrijke informatie over de veiligheid, het gebruik en het onderhoud.

Zoals bij alle elektrische apparatuur met bewegende delen bestaat er mogelijk gevaar. Om dit apparaat veilig te kunnen gebruiken, dient u te weten hoe u het moet bedienen en moet u voorzichtig zijn bij het gebruik.

Laat kinderen (of huisdieren) nooit op of in uw vaatwasser spelen. De deur van de vaatwasser gaat van binnenuit niet makkelijk open en kinderen kunnen ernstig verwond raken wanneer ze opgesloten raken.

Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen.

Als de stekker (stroomkabel) is beschadigd, moet deze door de fabrikant of haar onderhoudsagent of een persoon met vergelijkbare kwalificaties worden vervangen om gevaarlijke situaties te voorkomen. Dit apparaat moet zodanig worden geplaatst dat de stroomvoorziening, de waterkraan en de afvoer ook na installatie goed toegankelijk zijn.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

INSTRUCTIES IN VERBAND MET HET WEEE-LABEL Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Veiligheidsinstructies _3

FBI-Install_DD68-00167B-05_NL.indd 3

Veiligheidsinstructies INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER Deze vaatwasser is niet bestemd voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en andere soortgelijk werk- en woonomgevingen, zoals: • Winkels • Kantoren en showrooms En door bewoners in omgevingen als: • Hostels en pensions. Het apparaat mag uitsluitend worden gebruikt, zoals uiteengezet in deze gebruikershandleiding, voor het reinigen van huishoudelijk aardewerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade als gevolg van verkeerd of onbedoeld gebruik van het apparaat. Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Waarschuwing

Zorg dat u geen vaatwasmiddelen inademt of inneemt. Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. Laat de deur niet onnodig openstaan, aangezien u hier over kunt struikelen.

Ga niet op de openstaande deur zitten of leunen. Hierdoor kan de vaatwasser kantelen en beschadigd raken en kunt u gewond raken. Gebruik alleen vaatwas- en spoelmiddelen die zijn bedoeld voor huishoudelijke vaatwassers. Gebruik geen afwasmiddel. Vul het spoelmiddelreservoir niet met poeder of een vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken.

Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelijk onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder.

In een apparaat met een bestekmand (afhankelijk van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen. Plastic items die niet bestand zijn tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zijn voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelijk niet goed wordt verspreid.

Messen en ander bestek met scherpe punten moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd.

INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN Waarschuwing

Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zijn zich niet bewust van de mogelijke gevaren hiervan. Wanneer u in de keuken werkt, moet er altijd toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten.

4_ Veiligheidsinstructies

FBI-Install_DD68-00167B-05_NL.indd 4

Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen zonder toezicht niet worden uitgevoerd door kinderen. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelijk is uitgelegd hoe het apparaat moet worden bediend, ze in staat zijn om het apparaat op een veilige manier te gebruiken en ze zich bewust zijn van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende en bijtende ingrediënten die een brandend gevoel in de mond, neus en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellijk een arts als uw kind vaatwasmiddel heeft ingeademd of ingeslikt.

Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd makkelijk bereikbaar zijn, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zijn ingesteld.

Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twijfel raadpleegt u een erkende elektricien. De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een effectief aardingssysteem. Het is belangrijk dat deze standaardveiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twijfel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelijk voor de gevolgen van een ondeugdelijk aardingssysteem (bijvoorbeeld een elektrische schok).

Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bijvoorbeeld het gevaar voor oververhitting). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur.

De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is. Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselijke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalificeerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelijk voor ongeautoriseerd werk.

Probeer het apparaat niet met uw knieën of benen in een inbouwkast of kast te duwen. Dit zou de machine kunnen beschadigen.

Veiligheidsinstructies _5

FBI-Install_DD68-00167B-05_NL.indd 5

Veiligheidsinstructies Let op

Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan: • De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding. • De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zijn, worden vervangen. • De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bijvoorbeeld tijdens vakanties). • Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blijven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hier niet verantwoordelijk voor worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altijd af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact).

Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrijgbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een erkende onderhoudsmonteur. In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tijde goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie. In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als: • het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of • wanneer de netvoeding is uitgeschakeld, of • de hoofdzekering van de netvoeding is verwijderd, of • de schroefzekering is verwijderd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wijze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant.

Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlijk en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen.

Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij, zodat er een goede ventilatie mogelijk is. Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen van iemand die verantwoordelijk is voor hun veiligheid. Zorg er bij apparaten met ventilatieopeningen aan de onderzijde voor dat deze openingen niet worden geblokkeerd door vloerbedekking. Om gevaar als gevolg van het onbedoeld opnieuw instellen van een thermische zekering te vermijden, mag dit apparaat niet worden gebruikt in combinatie met een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het elektriciteitsbedrijf wordt in- en uitgeschakeld. Laat de deur niet open staan. Iemand zou erover kunnen struikelen.

6_ Veiligheidsinstructies

Product- en inbouwafmetingen

De onderdelen en het gereedschap controleren

STAP 1. De beste locatie voor de vaatwasser selecteren

Het maatpaneel voorbereiden

Het maatpaneel bevestigen

De afvoerslang aansluiten

De installatie voltooien

De inbouw van de vaatwasser voorbereiden PRODUCT- EN INBOUWAFMETINGEN Deze vaatwasser kan worden ingebouwd in een standaard keukenkastje. De inbouwruimte moet schoon en vrij van obstakels zijn. De inbouwruimte moet minimaal 600 mm breed, 575 mm diep en 820 mm hoog zijn.

Om ervoor te zorgen dat deur van de vaatwasser vlak met de rand van het keukenblad loopt, moet het keukenblad minimaal 575 mm diep zijn.

8_ De inbouw van de vaatwasser voorbereiden

DE ONDERDELEN EN HET GEREEDSCHAP CONTROLEREN Benodigde onderdelen Bij de vaatwasser geleverde onderdelen. Controleer bij het uitpakken van de vaatwasser of de volgende onderdelen aanwezig zijn.

02 VÓÓR DE INSTALLATIE Voordat u met de installatie van de vaatwasser begint, zorgt u dat u over alle benodigde onderdelen en het benodigde gereedschap beschikt. Dit bespaart u installatietijd en vereenvoudigt het installatieproces.

Voordat u de vaatwasser installeert Benodigd gereedschap 14

Kruiskopschroevendraaier

Platte schroevendraaier

Verstelbare moersleutel

Installatie van de vaatwasser Zorg ervoor dat de installateur deze instructies nauwkeurig opvolgt, zodat uw nieuwe vaatwasser correct werkt en u geen risico loopt op letsel bij het doen van de vaat. Nieuwe installatie Als de vaatwasser nieuw wordt geïnstalleerd, moeten de meeste installatiewerkzaamheden worden uitgevoerd voordat dat vaatwasser wordt geplaatst.

Als er een oude vaatwasser wordt vervangen, moet u controleren of de aansluitingen van de huidige vaatwasser compatibel zijn met de nieuwe vaatwasser. Vervang indien nodig de bestaande aansluitingen.

DE BESTE LOCATIE VOOR DE VAATWASSER SELECTEREN

03 INSTALLATIE Vervanging

Het gat voor de waterleiding, afvoerslang en de stroomkabels.

De volgende criteria zijn belangrijk om de beste locatie voor de vaatwasser te bepalen: • •

De locatie moet een stevige ondergrond hebben die het gewicht van de vaatwasser kan dragen. De locatie moet zich in de buurt van een gootsteen bevinden en de watertoevoer, de afvoer en het stopcontact moeten makkelijk bereikbaar zijn.

U moet de vaat op de desbetreffende locatie eenvoudig in de vaatwasser kunnen plaatsen. Er moet voldoende ruimte zijn om de deur van de vaatwasser te kunnen openen en er moet voldoende ruimte tussen de vaatwasser en de keukenkastjes zijn (minimaal 2 mm). De muur aan de achterkant mag geen obstakels bevatten.

Voor een probleemloze afvoer plaatst u de afvoerslang op een hoogte van 30 tot 80 cm.

Voor een nieuwe installatie voert u de volgende stappen uit: 1. Gebruik een klokboor om een gat in de zijkant van het keukenkastje te boren waarin zich de gootsteen bevindt (zie afbeelding). 2. Als de onderkant van het gootsteenkastje zich boven de keukenvloer bevindt en hoger ligt dan de aansluitingen op de vaatwasser, boort u zowel een gat in de onderkant van het gootsteenkastje als in de zijkant van het kastje (zie afbeelding). Afhankelijk van waar het stopcontact zich bevindt, moet u mogelijk ook een gat in de zijkant van het kastje aan de andere kant boren.

De waterdruk moet tussen de 0,05-0,8 MPa liggen. Gebruik alleen koud water. Zorg ervoor dat de watertemperatuur nooit hoger is dan 60 ˚C. Gebruik geen warm water. Anders werkt het product mogelijk niet goed.

Gebruik een nominaal vermogen van 220-240 V~, 50 Hz. Zorg ervoor dat de stekker van het netsnoer zich niet in het stopcontact bevindt wanneer u het product installeert. • Gebruik een stopcontact met een maximaal toegestane stroomsterkte van 16 A. (De maximale stroomsterkte voor de vaatwasser is 11 A.) • Wanneer u de vaatwasser aansluit op de netvoeding, moet ervoor zorgen dat de stroomvoorziening beschikt over: - Een zekering van 220-240 V~, 50 Hz of een aardlekschakelaar. - Een aparte zekeringengroep voor uw vaatwasser. • Controleer na de installatie of het netsnoer niet wordt geknikt of is beschadigd. Zorg ervoor dat de watertoevoerkraan is dichtgedraaid voordat u de vaatwasser aansluit op de waterleiding. Dicht de waterleidingaansluitingen af met teflontape of een afdichtmiddel om waterlekkage te voorkomen.

1. Plaats de beschermingssticker

Bevestig de beschermingssticker aan de onderzijde van het keukenblad zoals op de afbeelding wordt weergeven.

2. Duw het product voor de helft onder het keukenblad. Als u het product in zijn geheel onder het keukenblad duwt, kunt u de bij de volgende STAP de beide stelvoeten aan de voorzijde niet meer instellen. 3. Bereid het netsnoer, de watertoevoerslang en de afvoerslang voor. Let op

Zorg ervoor dat u het snoer of de slang niet knikt of vouwt. Steek de stekker pas in het stopcontact als de installatie van de vaatwasser is voltooid.

4. Trek het netsnoer, de watertoevoerslang, en de afvoerslang door het het gat naar de gootsteen (zie bovenstaande afbeelding).

Installatie van de vaatwasser _13

1. Plaats de bijgeleverde installatiehandleiding op de achterkant van het maatpaneel (dat moet worden bevestigd aan de deur van het product) en bevestig deze tijdelijke met een transparante tape. • Let op

Het bovenste gedeelte van de bijgeleverde installatiehandleiding en het bovenste gedeelte van het maatpaneel moeten worden uitgelijnd. Gebruik een maatpaneel van 3-9 kg.

2. Gebruik een 2-pi boor om op de 6 gemarkeerde punten op de installatiehandleiding een gat met een diepte van 10-12 mm voor te boren. 3. Verwijder de installatiehandleiding en monteer het bijgeleverde onderdeel bovenkant vast te draaien (zie bovenstaande afbeelding).

1. Plaats de bijgeleverde rubberen kraag door deze in de 3 gaten onder aan de deur te duwen. 2. Bevestig het maatpaneel dat u in STAP 3 hebt voorbereid, aan de deur van het product. 1) Duw het onderdeel

dat u in STAP 4 hebt geassembleerd, in het gat boven aan de deur (zie afbeelding).

2) Duw het maatpaneel omlaag om dit aan de deur te bevestigen. 3) Stel de veer in op basis van het gewicht van het maatpaneel. Raadpleeg hiervoor de volgende tabel. Het veerniveau op basis van het gewicht van het maatpaneel Niveau

Aanbevolen limiet aan extra gewicht (kg)

Installatie van de vaatwasser _15

Installatie van de vaatwasser 3. Gebruik een snijmes om rubberen kraag die u in de vorige stap hebt geïnstalleerd, op maat af te snijden zodat deze is uitgelijnd met de voorkant van het product. (Aangeduid met een streepjeslijn.)

4. Open de deur waaraan het maatpaneel is bevestigd, en verwijder de 2 schroeven die u eerder hebt vastgedraaid. Let op

Wees voorzichtig dat u zichzelf niet bezeerd, aangezien de deur onverwacht hard kan open- of dichtslaan wanneer u de deur opent en het veerniveau niet goed is ingesteld.

5. Bevestig het maatpaneel en de deur door de 4 bijgeleverde schroeven vast te draaien

DE VAATWASSER WATERPAS ZETTEN Hoge keuken (wijzigen in voet-sub)

1. Gebruik een waterpas om ervoor dat het product waterpas staat. 2. U kunt de hoogte aan de voorkant instellen door aan de pootjes aan weerszijden van de voorkant van het product te draaien. 1) Til de voorkant van het product een iets op (wanneer deze voor de helft is geplaatst) en draai aan de voetjes om de hoogte in te stellen. 2) Het product is in de hoogte verstelbaar. 3. U kunt de hoogte aan de voorkant van het product instellen door aan de pootjes te draaien met een Torx T20schroevendraaier. Draai rechtsom om de pootjes uit te draaien en linksom om te pootjes in te draaien. 4. Houd bij de installatie van het product minimaal 4 mm ruimte tussen de bovenkant van het product en de onderkant van het keukenblad. Wanneer het apparaat waterpas staat, controleer dan of de binnendeur open en dicht gaat zonder de spoelruimte te hinderen.

Installatie van de vaatwasser _17

1. Haak de installatiebeugels in de gaten zoals in de bovenstaande afbeelding wordt getoond. Wanneer u het product aan de zijkanten in plaats van de bovenkant fixeert, hoeft u de installatiebeugels niet te gebruiken. Raadpleeg in dat geval zie het gedeelte ‘B. Het product aan de zijkanten fixeren (wanneer het materiaal van het keukenblad niet geschikt is om in te boren)’ op pagina 20. 2. Duw het product opnieuw volledig onder het keukenblad. 3. Zorg ervoor dat het netsnoer, de watertoevoerslang en de afvoerslang niet zijn geknikt of gevouwen. 4. Sluit watertoevoerslang aan. Draai de waterkraan pas open als de installatie van de vaatwasser is voltooid. Let op

A. Wanneer het product wordt gefixeerd aan het keukenblad (wanneer het materiaal van het keukenblad geschikt is om in te boren)

1. Gebruik een 2-pi boor om de overlappende gaten van de installatiebeugels en de beschermkap voor te boren tot een diepte van 10-12 mm en draai de schroeven vervolgens vast.

Installatie van de vaatwasser B. Het product aan de zijkanten fixeren (wanneer het materiaal van het keukenblad niet geschikt is om in te boren)

1. Verwijder de bovenste en onderste kapjes aan weerszijden met een platte schroevendraaier (zie afbeelding). Verwijder de middelste kapjes aan weerszijden niet. Let op

Gooi de verwijderde kapjes niet weg. Let op

2. Gebruik een 2-pi boor om gaten met een diepte van 10-12 mm voor te boren en draai de 4 schroeven

3. Plaats de plastic kapjes weer in hun oorspronkelijke positie. Wanneer u dit niet doet, kan dit resulteren in brand of elektrische schokken als gevolg van waterlekkage. Let op

1. Verwijder de slanghouder die aan het product is bevestigd en knip een deel van de houder af (zie afbeelding). 2. Bevestig de houder aan de muur door de 2 schroeven vast te draaien

3. Duw de slang in de bevestigde slanghouder. Installeer de afvoerslang 30 cm tot 80 cm boven de onderkant. 4. Sluit de afvoerslang aan op de waterafvoer. Let op

Zorg er bij het aansluiten van de afvoerslang voor dat deze tijdens de afpompfase niet beweegt. Zorg er voor dat de toevoerslang, afvoerslang en het netsnoer niet worden geknikt of gevouwen.

DE INSTALLATIE VOLTOOIEN

1. Open de deur en verwijder alle schuim, pakpapier en overbodige onderdelen. 2. Schakel de aardlekschakelaar die u bij aanvang van de installatie hebt uitgeschakeld, weer in. 3. Open de waterkraan voor de watertoevoer naar de vaatwasser. 4. Schakel de vaatwasser in, selecteer een programma en voer dit uit. Controleer of het apparaat goed wordt ingeschakeld en of het apparaat ook water lekt tijdens het gebruik. Controleer beide uiteinden van de aansluitingen van watertoevoerleiding en afvoerslang op waterlekkage. Let op

22_ Installatie van de vaatwasser

FBI-Install_DD68-00167B-05_NL.indd 22

Wascapaciteit (standaardcouverts)

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd om de kwaliteit te verbeteren. De werkelijke vormgeving van de vaatwasser kan afwijken van de afbeeldingen in deze handleiding.
