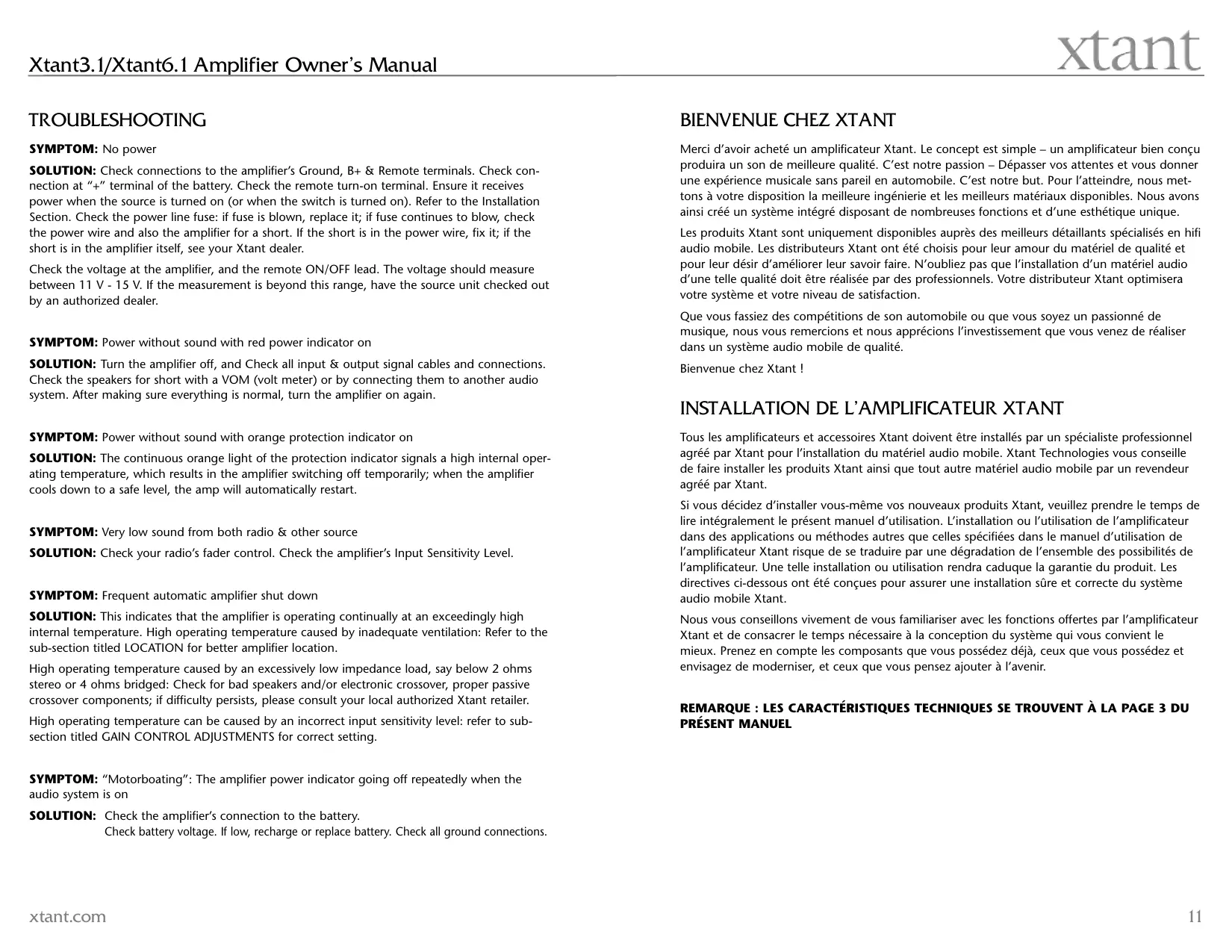

MODE D'EMPLOI 6.1 XTANT

Merci d’avoir acheté un amplificateur Xtant. Le concept est simple – un amplificateur bien conçu produira un son de meilleure qualité. C’est notre passion – Dépasser vos attentes et vous donner une expérience musicale sans pareil en automobile. C’est notre but. Pour l’atteindre, nous mettons à votre disposition la meilleure ingénierie et les meilleurs matériaux disponibles. Nous avons ainsi créé un système intégré disposant de nombreuses fonctions et d’une esthétique unique.

Les produits Xtant sont uniquement disponibles auprès des meilleurs détaillants spécialisés en hifi audio mobile. Les distributeurs Xtant ont été choisis pour leur amour du matériel de qualité et pour leur désir d’améliorer leur savoir faire. N’oubliez pas que l’installation d’un matériel audio d’une telle qualité doit être réalisée par des professionnels. Votre distributeur Xtant optimisera votre système et votre niveau de satisfaction.

Que vous fassiez des compétitions de son automobile ou que vous soyez un passionné de musique, nous vous remercions et nous apprécions l’investissement que vous venez de réaliser dans un système audio mobile de qualité.

Bienvenue chez Xtant !

Tous les amplificateurs et accessoires Xtant doivent être installés par un spécialiste professionnel agréé par Xtant pour l’installation du matériel audio mobile. Xtant Technologies vous conseille de faire installer les produits Xtant ainsi que tout autre matériel audio mobile par un revendeur agréé par Xtant.

INSTALLATION DE L’AMPLIFICATEUR XTANT Si vous décidez d’installer vous-même vos nouveaux produits Xtant, veuillez prendre le temps de lire intégralement le présent manuel d’utilisation. L’installation ou l’utilisation de l’amplificateur dans des applications ou méthodes autres que celles spécifiées dans le manuel d’utilisation de l’amplificateur Xtant risque de se traduire par une dégradation de l’ensemble des possibilités de l’amplificateur. Une telle installation ou utilisation rendra caduque la garantie du produit. Les directives ci-dessous ont été conçues pour assurer une installation sûre et correcte du système audio mobile Xtant.

Nous vous conseillons vivement de vous familiariser avec les fonctions offertes par l’amplificateur Xtant et de consacrer le temps nécessaire à la conception du système qui vous convient le mieux. Prenez en compte les composants que vous possédez déjà, ceux que vous possédez et envisagez de moderniser, et ceux que vous pensez ajouter à l’avenir.

REMARQUE : LES CARACTÉRISTIQUES TECHNIQUES SE TROUVENT À LA PAGE 3 DU PRÉSENT MANUEL Manuel d’utilisation de l’amplificateur Xtant3.1/Xtant6.1

CARACTÉRISTIQUES DE FONCTIONNEMENT FILTRE SUBSONIQUE Le filtre subsonique permet d’optimiser le niveau de sortie de l’amplificateur Xtant lorsqu’un système d’extrêmes graves à accord particulier est utilisé.

1. ENTRÉE – les amplificateurs Xtant3.1 et Xtant6.1 disposent de connexions d’entrée type RCA. Il est possible d’utiliser des sources dont le niveau de signal de sortie est compris entre 100 mV et 17 V. Veuillez consulter la rubrique «

Entrée symétrique » pour déterminer le réglage de niveau de tension correct.

ALIMENTATION PWM ENTIÈREMENT RÉGULÉE Les amplificateurs Xtant3.1 et Xtant6.1 sont complètement régulés et bénéficient d’une alimentation à largeur d’impulsion modulée. Cette technologie d’alimentation permet une très haute efficacité et une puissance de sortie constante même quand la charge de la batterie n’est pas optimale.

2. SORTIE – ces connexions de sortie type RCA émettent des signaux large bande à des amplificateurs supplémentaires éliminant la nécessité de connecteurs en « Y ».

FILTRE ACTIF Ce contrôle permet à l’utilisateur de choisir la plage de fréquence passe-bas exacte pour obtenir les meilleures performances possibles.

ENTRÉE SYMÉTRIQUE/FLOTTANTE Quand cette fonction est activée, ce circuit permet d’éliminer les « parasites » associé aux « boucles de masse ». Cette fonction, lorsqu’elle est combinée à l’ajustement de la sensibilité, permet à l’amplificateur d’accepter jusqu’à 17V de signaux d’entrée. CIRCUITS DE PROTECTION Les amplificateurs de la série A comporte une protection thermique et une protection contre la surintensité. En cas de problème, l’amplificateur réduira sa tension pour continuer de fonctionner. LED D’ÉTAT (SE TROUVANT EN HAUT DE L’AMPLIFICATEUR) Trois LED indiquent l’état de fonctionnement des amplificateurs Xtant. La LED rouge s’allume quand l’amplificateur est en marche (ON), la LED jaune indique que la protection contre les impédances trop basses est engagée et la LED orange indique que le circuit de protection thermique est engagé.

RÉGLAGE DES BASSES PAR TÉLÉCOMMANDE (RLC)

Le RLC, c’est à dire le réglage des basses par télécommande permet de régler le niveau de basses à distance depuis le siège du conducteur.

3. ENTRÉE SYMÉTRIQUE – Le commutateur d’entrée symétrique a une fonction double. Il permet, d’une part, d’éliminer les parasites en isolant la mise à la terre, et d’autre part, de régler la plage de tension d’entrée correcte :

POSITION OFF (arrêt):100mV–8V POSITION ON (marche):200mV–17V

4. GAIN – Cette option permet de régler la sensibilité d’entrée de l’amplificateur sur le niveau de sortie de la source.

5. CONTRÔLE DE FRÉQUENCE DU FILTRE ACTIF – Ce contrôle permet à l’utilisateur de choisir la plage de fréquence passe-bas exacte pour obtenir les meilleures performances possibles. Le seuil supérieur des fréquences du filtre actif peut être sélectionné entre 40 Hz et 120 Hz à 24 dB par octave.

6. ÉGALISEUR DE GRAVE – Cette option permet d’ajouter jusqu’à 12 dB de basses fréquences au système audio. L’égaliseur est centrée à 45 Hz.

7. FILTRE SUBSONIQUE – Cette option limite le seuil inférieur des fréquences passe-bas envoyées aux subwoofers. L’option subsonique comprend un commutateur on/off (marche/arrêt) et un bouton de contrôle permettant de régler le seuil inférieur de la plage passe-bas. Le réglage subsonique peut être défini de 20 Hz à 80 Hz à 24 dB par octave.

8. RLC – Ce port permet l’utilisation de l’option « réglage des basses par télécommande » (RLC ) de Xtant. Le RLC est un module de contrôle des basses pouvant être installé à un endroit quelconque dans le véhicule et permet de faire ensuite des réglages à distance.

OPTIONS D’AMÉLIORATION DU FONCTIONNEMENT ADAPTATEUR HAUT NIVEAU (HLA)

Cet adaptateur vous permet de connecter une unité émettrice équipée de connecteurs de niveau de haut-parleur à votre amplificateur Xtant.

9. CONNEXION DES HAUT-PARLEURS – Deux jeux de connecteurs pour haut-parleurs sont fournis pour les systèmes à woofers doubles. Pour les connexions à un seul woofer, utilisez uniquement un jeu de connecteurs pour haut-parleurs.

10. BORNIER D’ALIMENTATION – Il s’agit de la connexion d’alimentation principale de l’amplificateur. Le gauge doit être le même pour le câble d’alimentation et le câble de mise à la terre. GND – Le câble de mise à la terre de cette connexion doit être relié à du métal nu dans le véhicule.

REM – Pour arrêter et mettre en marche l’amplificateur, ce connecteur doit

être connecté au câble de « l’antenne électrique ou de la télécommande » de la source. +12V – Le câble d’alimentation de cette connexion doit être relié à un fusible intégré, puis à la borne positive de la batterie du véhicule. AVERTISSEMENT : un fusible extérieur doit être ajouté sur le câble de l’alimentation, à moins de 50 cm de la batterie.

Manuel d’utilisation de l’amplificateur Xtant3.1/Xtant6.1

MESURES DE PROTECTION INSTALLATION Tous les amplificateurs et accessoires Xtant doivent être installés par un spécialiste professionnel agréé par Xtant pour l’installation du matériel audio mobile. Xtant Technologies vous conseille de faire installer les produits Xtant ainsi que tout autre matériel audio mobile par un revendeur agréé par Xtant.

Tout écart par rapport aux préconisations de raccordement risque de faire subir de graves dommages à l’amplificateur, aux hauts-parleurs ou au circuit électrique du véhicule. Vérifier les raccordements avant de mettre le système sous tension.

Si vous décidez d’installer vous-même vos nouveaux produits Xtant, veuillez prendre le temps de lire intégralement le présent manuel d’utilisation. L’installation ou l’utilisation de l’amplificateur dans des applications ou méthodes autres que celles spécifiées dans le manuel d’utilisation de l’amplificateur

Xtant risque de se traduire par une dégradation de l’ensemble des possibilités de l’amplificateur. Une telle installation ou utilisation rendra caduque la garantie du produit. Les directives ci-dessous ont été conçues pour assurer une installation sûre et correcte du système audio mobile Xtant.

1. Débranchez la connexion à la borne négative de la batterie du véhicule.

SPÉCIFICATIONS DE CÂBLAGE L’amplificateur de puissance Xtant a été conçu pour un circuit électrique de 12 volts avec pôle négatif à la masse. L’installation de l’amplificateur Xtant dans un véhicule équipé d’un circuit électrique avec pôle

POSITIF à la masse endommagera gravement l’amplificateur, les autres composants audio ou les composants électriques du véhicule. Si le pôle positif du circuit électrique de votre véhicule est à la masse, consultez un revendeur agréé Xtant ou un atelier de montage spécialisé. Les calibres minimum de fils pour les amplificateurs Xtant3.1 et Xtant6.1 sont les suivants : Alimentation – Calibre 4 (21,73 mm2) Masse – Calibre 4 (21,73 mm2) Câbles hauts-parleurs – Calibre 12 (3,3 mm2)

SPÉCIFICATIONS DES FUSIBLES Les amplificateurs Xtant3.1 et Xtant6.1 ne sont pas protégés par des fusibles ! Il faut installer un fusible en série avec le fil d’alimentation venant de la batterie et à 45 centimètres de celle-ci au maximum. Par mesure de sécurité, ajoutez un fusible externe à proximité de l’amplificateur. Pour connaître les spécifications du fusible pour un seul amplificateur, reportez-vous à la page 3 du présent manuel. Dans le cas d’un système à plusieurs amplificateurs, choisissez un fusible de calibre égal à la somme de tous les calibres de fusibles d’alimentation des amplificateurs du système.

EMPLACEMENT L’idéal est une surface plane et ferme présentant peu de vibrations. L’amplificateur Xtant peut être monté horizontalement ou verticalement sur une surface plane. Il ne doit JAMAIS être monté retourné. Une telle configuration est fortement déconseillée car elle entraînerait une élévation de la température interne de fonctionnement, une diminution de la capacité de l’amplificateur à dissiper la chaleur et une coupure automatique rapide par le mécanisme de protection thermique de l’amplificateur. L’amplificateur ne doit en aucun cas être exposé à l’eau ou à l’humidité. Pour assurer une ventilation adéquate de l’amplificateur Xtant, l’idéal est de le placer à l’écart de toute source de chaleur avec au moins cinq centimètres de marge autour et au-dessus de l’amplificateur.

RECOMMANDATIONS POUR ÉVITER LES ERREURS COURANTES

• La batterie doit rester DÉCONNECTÉE à toutes les étapes de l’installation. • Ne pas percer sans avoir enlevé l’amplificateur Xtant. L’utilisation de l’amplificateur comme guide de perçage risque de l’endommager irréversiblement et d’annuler la garantie. • Ne pas faire passer les fils au-dessous ou à l’extérieur de la carrosserie du véhicule. • Faire passer les fils de signaux (raccordements RCA à l’appareil source, fils de hauts-parleurs, etc.) à l’écart des fils de puissance (alimentation, masse, etc.) afin d’éviter les boucles de masse et autres sources de bruit.

2. À l’aide des clés Allen fournies, retirez les quatre vis du couvercle annealed stainless steel de l’amplificateur. Mettez-le de côté jusqu’à la fin de l’installation afin d’éviter de l’endommager.

3. Posez l’amplificateur Xtant à l’emplacement de montage prédéterminé. Marquez au feutre la position exacte des trous de montage sur la surface de montage. Mettez l’amplificateur Xtant de côté. À l’aide d’une lame fine et acérée, découpez de petits cercles dans la moquette et le capitonnage autour des quatre marques de repérage des trous de montage, afin d’exposer le métal sous-jacent. Marquez le métal au pointeau afin de permettre le perçage aux endroits exacts prévus pour les trous des vis. Percez ces quatre trous. 4. Montez provisoirement l’amplificateur Xtant à l’aide des quatre longues vis fournies. 5. Installez un câble d’alimentation allant de la batterie à l’intérieur du véhicule et traversant la cloison pare-feu ; raccordez-en une extrémité à la borne B+ de l’amplificateur Xtant et l’autre à la borne positive de la batterie.

REMARQUE : Installez un coupe-circuit ou un fusible à 45 centimètres maximum de la batterie. Cela permet de réduire efficacement le risque de graves dommages au véhicule en cas de court-circuit dans le système audio. N’insérez pas le fusible dans le porte-fusible tant que toutes les étapes d’installation ne sont pas achevées.

6. Repérez sur le châssis du véhicule un bon point de contact de masse et enlevez la peinture à cet endroit pour mettre le métal à nu. Reliez le fil de masse à ce point de contact et raccordez-en l’autre extrémité à la borne GND de l’amplificateur Xtant. 7. Raccordez le fil de mise en marche à distance provenant de l’appareil source à la borne REM de l’amplificateur Xtant (fil de calibre 14 ou 16, soit 1,3 à 2 mm2). Si l’appareil source ne comporte pas de fil spécialement prévu pour la mise en marche à distance, vous pouvez utiliser son fil de commande électrique d’antenne. 8. Raccordez les câbles RCA de l’appareil source aux prises jack d’entrée RCA de l’amplificateur Xtant. S’il n’existe pas de sorties RCA (bas niveau), utilisez les adaptateurs haut niveau HLA (High Level Adapters, non fournis) de Xtant pour connecter les fils des sorties haut-parleur (haut niveau) à un jeu de câbles RCA. 9. Raccordez les hauts-parleurs aux bornes haut-parleur de l’amplificateur Xtant à l’aide de fils de hautparleur de calibre 12 (3,3 mm2) au minimum. 10. Si vous utilisez la fonction RLC (Remote Level Control) de télécommande du volume, installez cette commande à un endroit facile d’accès pour le conducteur, faites cheminer son fil jusqu’à l’amplificateur Xtant et raccordez-le à son entrée RLC. 11. Vérifiez toutes les étapes d’installation qui précèdent, notamment le câblage et les raccordements de composants. Montez solidement l’amplificateur. Vissez le couvercle annealed stainless steel sur l’amplificateur après avoir retiré le film protecteur blanc. 12. Si tout est correct, rebranchez la connexion négative de la batterie du véhicule et commencez le réglage de l’amplificateur. REMARQUE : Assurez-vous que le niveau de gain de l’amplificateur est réglé le plus bas possible (tournez dans le sens anti-horaire) avant de passer aux opérations de réglage.

Manuel d’utilisation de l’amplificateur Xtant3.1/Xtant6.1

RÉGLAGES CHOIX DE LA FRÉQUENCE DE COUPURE Les fréquences de coupure des filtres intégrés sont réglables de 40 à 120 Hz. Réglez ces valeurs en fonction des caractéristiques de vos hauts-parleurs ou de vos propres préférences : en sens anti-horaire pour réduire la fréquence, en sens horaire pour l’augmenter. ÉQUILIBRAGE D’ENTRÉE POSITION OFF : pour l’utilisation de signaux bas niveau (RCA) sans étage d’attaque de ligne (100 mV à 7,5 V) POSITION ON : pour l’utilisation de signaux d’entrée haut niveau (hautparleur) avec adaptateurs haut niveau (HLA) Xtant ou de signaux bas niveau (RCA) avec étage d’attaque de ligne (7,5 V à 17 V) RÉGLAGE DE LA COMMANDE DE GAIN 1. Tournez les commandes de gain gauche et droite à fond dans le sens anti-horaire (niveau minimum). 2. Réglez la commande de volume de l’appareil source à environ 2/3 du volume maximum. 3. Mettez la commande d’équilibrage de l’appareil source en position centrale. 4. Laissez les commandes de tonalité (graves/aigus) dans leurs positions habituelles. 5. Passez un cédérom ou une cassette offrant une large plage dynamique. 6. Si vous le souhaitez, utilisez la commande d’amplification des graves pour améliorer le rendu des graves.

RÉGLAGE DE LA COMMANDE D’AMPLIFICATION DES GRAVES Choisissez un niveau de graves compris entre 0 dB et +12 dB de façon à améliorer le rendu des graves en fonction de votre système audiophonique.

Rappelez-vous que chaque augmentation de 3 dB du gain d’amplification représente un doublement de la puissance consommée. N’oubliez pas d’effectuer le réglage final des gains après avoir réglé l’amplification des graves pour un fonctionnement optimal avec votre combinaison extrêmes graves/enceinte. ENTRÉE RLC Si vous utilisez la commande RLC (télécommande du volume), n’oubliez pas de la prendre en compte lors des opérations de réglage. Réglez le système avec la télécommande du volume branchée et le bouton de commande du volume au maximum (à fond en sens horaire). Réglez en fonction de vos préférences et de façon à permettre un fonctionnement optimal de votre système d’extrêmes graves. CHOIX DE LA FRÉQUENCE SUBSONIQUE Le filtre subsonique permet d’optimiser le niveau de sortie de l’amplificateur Xtant lorsqu’un système d’extrêmes graves à accord particulier est utilisé. Par exemple, si le système d’extrêmes graves est prévu pour ne passer que les fréquences comprises entre 40 et 80 Hz, un réglage du filtre subsonique à 40 Hz empêchera l’amplificateur de gaspiller de l’énergie à essayer de reproduire les signaux de fréquence inférieure à 40 Hz. La fréquence subsonique peut être réglée de façon continue entre 20 et 80 Hz. Choisissez le réglage en fonction des caractéristiques du système d’extrêmes graves ou de vos propres préférences. POSITION OFF : désactivation du filtre subsonique POSITION ON : l'activation du filtre subsonique

7. Pour trouver le réglage correspondant à la sensibilité optimale d’entrée, tournez les commandes de gain gauche et droite en sens horaire jusqu’à ce qu’une distorsion audible commence

à être perçue. Tournez légèrement la commande de sensibilité en sens anti-horaire pour minimiser la distorsion. 8. Si vous changez fréquemment de source (cédérom, cassette, radio, etc.), il faut poursuivre le réglage car le niveau de sortie radio est différent de celui du lecteur de cédérom ou de cassette. Dans ce cas, déterminez une sensibilité optimale convenant bien pour tous les niveaux de sortie de vos sources.

Manuel d’utilisation de l’amplificateur Xtant3.1/Xtant6.1

EN CAS DE DIFFICULTÉ

SYMPTÔME : Ne s’allume pas

SOLUTION : Vérifier les connexions à l’ampli alimentation masse et remote.

Vérifier la connexion à la borne + de la batterie. Vérifier que le remote délivre bien du 12 volts lorsque la source est allumée. . Vérifier le fusible. S’il est cassé, remplacez le. S’il saute encore, vérifier le câble sur toute sa longueur et l’ampli contre les court-circuits. Si le court-circuit est sur l’alimentation, réparer la. S’il est dans l’ampli, retourner chez votre revendeur COUSTIC. Vérifier la tension aux bornes de l’ampli. Il faut 11 à 15 volts entre la masse et le +, ainsi qu’entre la masse et le remote. Si ce n’est pas le cas, retournez chez votre revendeur COUSTIC. SYMPTÔME : Il s’allume sans son, le led rouge de allumée SOLUTION : Couper l’ampli, vérifier toutes les connexions et tous les câbles de si nal et d’alimentation. Vérifier que les HP ne soit pas en court-circuit avec un voltmètre. Après avoir tout vérifié, vous pouvez rallumer. SYMPTÔME : L’ampli s’allume, il n’y a pas de son, le led est orange SOLUTION : Le led orange continu indique que l’ampli est en protection thermique, ce qui explique qu’il soit coupé en attendant de refroidir. Lorsque l’ampli aura retrouvé une température de fonctionnement normale, il se rallumera automatiquement. SYMPTÔME : Son particulièrement bas. SOLUTION : Vérifier le fader, vérifier le réglage de niveau sur l’ampli, vérifier la position du filtre actif. SYMPTÔME : Coupures de son fréquentes SOLUTION : L’ampli fonctionne dans de mauvaises conditions de température. Cela peut provenir d’une mauvaise ventilation, d’un mauvais emplacement de l’ampli, d’un mauvais réglage de gain (trop haut) ou d’un montage à l’impédance trop bases (par exemple moins de 2 ohms). Voir chapitre concerné.

SYMPTÔME : L’indicateur de mise sous tension varie lorsque l’ampli fonctionne

SOLUTION : Vérifier la connexion à la batterie ainsi que le passage du câble. Vérifier la tension de la batterie. Si elle est trop faible, recharger là où remplacer la. Vérifier les câbles de masse.
