| Type de produit | Rideau d'air apparent |
| Marque | Thermor |
| Modèles | 486101, 486103 |
| Longueurs disponibles | 1000 mm, 1500 mm, 2000 mm |
| Alimentation électrique | 1000 mm : 230 V mono ou 400 V tri+N ; 1500 et 2000 mm : 400 V tri+N |
| Puissance de chauffe | 1000 mm : 4000/6000 W ; 1500 mm : 6000/9000 W ; 2000 mm : 5600/11300 W |
| Vitesses de ventilation | 2 vitesses (petite et grande) |
| Débit d'air | 1000 mm : 850/1350 m³/h ; 1500 mm : 1250/2050 m³/h ; 2000 mm : 1700/2700 m³/h |
| Niveau sonore | 1000 mm : 41/50 dB ; 1500 mm : 43/52 dB ; 2000 mm : 46/55 dB |
| Poids | 1000 mm : 19,5 kg ; 1500 mm : 28,5 kg ; 2000 mm : 42 kg |
| Matériau de la carrosserie | Acier galvanisé avec finition époxy polyester blanche RAL 9016 |
| Grille d'aspiration | Micro perforée, fonction de filtrage intégrée |
| Grille de sortie d'air | Lamelles profilées en aluminium anodisé |
| Moteurs | Ventilateurs tangentiels 2 vitesses |
| Résistances | Blindées, 2 niveaux de puissance |
| Commande | Boîtier déporté + télécommande infrarouge |
| Hauteur d'installation | Entre 2 m et 3 m |
| Distance minimale aux obstacles | 20 cm au-dessus de la grille d'aspiration |
| Fixation | Murale (supports fournis) ou plafond (accessoires optionnels) |
| Entretien | Nettoyage de la grille d'aspiration toutes les 2 semaines à l'aspirateur |
| Protections de sécurité | Thermostat de post-ventilation, thermostat de sécurité |
| Garantie | Garantie constructeur (voir conditions sur l'étiquette) |
FOIRE AUX QUESTIONS - 486101 - 486103 THERMOR
Questions des utilisateurs sur 486101 - 486103 THERMOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau au format PDF gratuitement ! Retrouvez votre notice 486101 - 486103 - THERMOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 486101 - 486103 de la marque THERMOR.
MODE D'EMPLOI 486101 - 486103 THERMOR

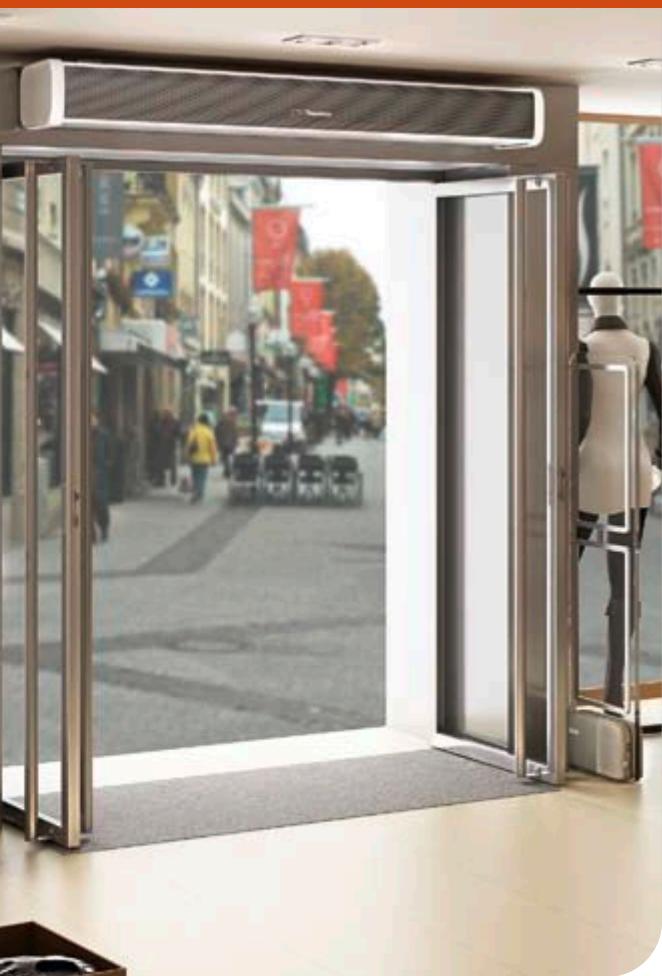

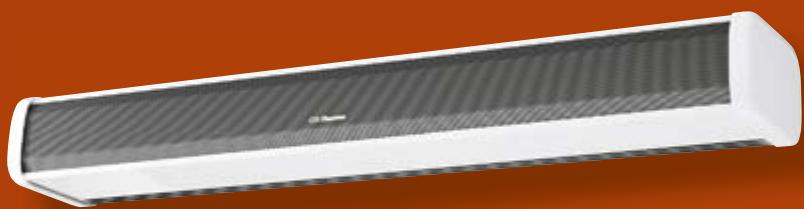

Rideau d'air apparent gamme 100, 150 et 200 cm
IDEAL POUR LES COMMERCES, RESTAURANTS, BANQUES, LIEUX RECEVANT DU PUBLIC...
Rideau d'air apparent gamme 100, 150 et 200 cm
IDÉAL POUR LES COMMERCES, RESTAURANTS, BANQUES, LIEUX RECEVANT DU PUBLIC...
Nos you remercions de dire attentivement cette notice de façon à :
- rendre votre installation conforme aux normes,
- optimiser les performances de fonctionnement de votre apparéil.
Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.
Rideau d'air apparent gamme 100, 150 et 200 cm
Nous vous remercions de dire attentivement cette notice de façon à :
- rendre votre installation conforme aux normes,
- optimiser les performances de fonctionnement de votre apparéil
Conserver la notice, même après l'installation de l'appareil
SOMMAIRE
Descriptif du produit
Charactéristiques techniques 2
Preconisations d'installation 3
Principe de fonctionnement 3
Identifier les différences de I'appareil 4
Mise en garde 4
Installation et branchement
Mise en place du produit 5
Raccordement electrique 6 a 9
Fonctionnement 11
Entretien 12
Aide au dépannage 12

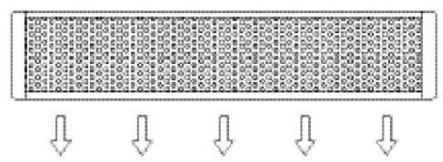

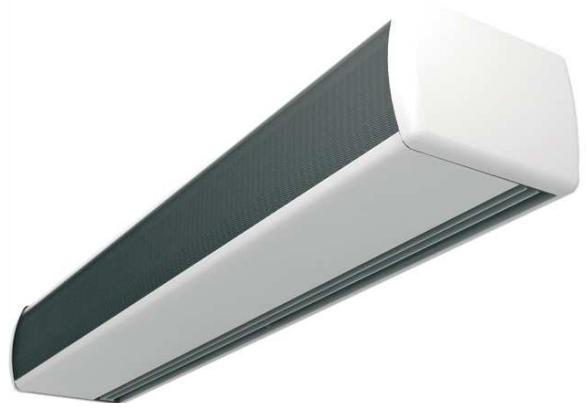

\section*{Caracteristiques techniques}
- Carrosserie métallique en acier galvanisé, avec finition époxy polyester blanche RAL 9016.
- Ventilateurs tangentiels à faible niveau sonore, équipés de moteur 2 vitesses de ventilation.
- Grille d'aspiration frontale micro perforée. Fonction de filtrage assurée par la grille.
- Résistances blindées. 2 niveaux de puissance.
- Grille de sortie d'air avec lamelles profilées en aluminium anodisé.
- Boîtier de commande déported + télécommande infrarouge.

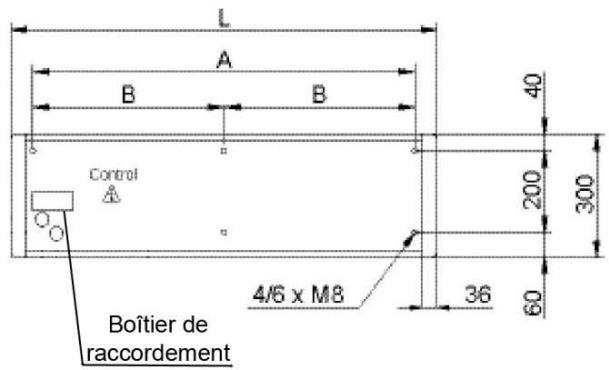

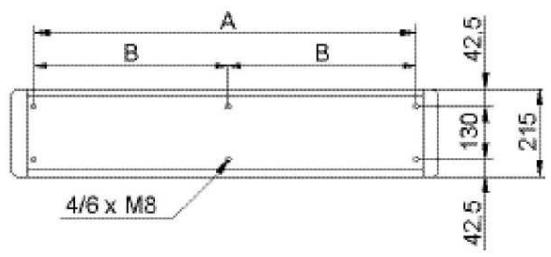

| Longueur(mm) | L | A | B |
| 1000 | 1050 | 940 | |
| 1500 | 1550 | 1440 | |
| 2000 | 2050 | 1940 | 970 |
| Longueur (mm) | Tension (V) | I max (A) | Puisance (W) | Puisance ventilateur (W) | Intensité ventilateur (A) | Débit d'air (m3/h) | Niveau de bruit (dB) | Poids (Kg) |
| 1000 | 230 V mono ou 400 V - 3N | 16.5/24.5 (230 V) 5.8/8.7 (400 V-3N) | 4000/6000 | 40/87 | 0.19/0.40 | 850/1350 | 41/50 | 19,5 |
| 1500 | 400 V - 3N | 8.7/13 | 6000/9000 | 64/117 | 0.32/0.53 | 1250/2050 | 43/52 | 28.5 |
| 2000 | 400 V - 3N | 8.1/16.3 | 5600/11300 | 80/174 | 0.38/0.80 | 1700/2700 | 46/55 | 42 |
Les apparèils munis de ce symbole ne doivent pas été mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrites locaux.

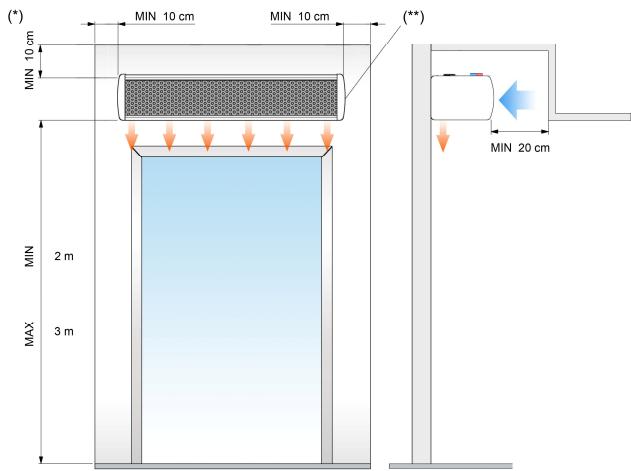

Préconisations d'installation
Cet apparéil n'est pas destiné àCHAuffer la pièce dans laquelle il est installé, mais à éviter les déperditions dues à l'extérieur.
L'appareil doit être placé à l'abri, fixé horizontally au mur ou au plafond.
Laisser une distance minimum de 20 cm entre la grille d'aspiration et tout objet et obstacle.
Placer le bas de l'appareil au plus pres du haut de la porte pour une efficacité maximale.
Hauteur maximale d'installation : 3m00
Hauteur minimale d'installation : 2m00.
Conditions particulieres :
Pour les pieces dont le volume est inférieur à 15m^3 (sas...), possibilité d'ajouter un thermostat d'ambiance conformément au schéma de câblage.

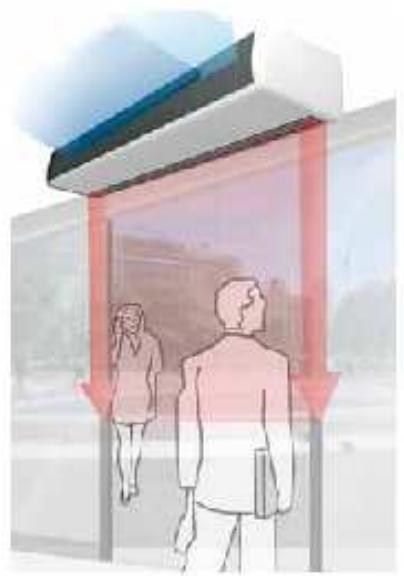

Principe de fonctionnement
Les rideaux d'air places au-dessus d'une ouverture soufflent une lame d'air sur toute la largeur de l'ouverture pour maintainir constante la temperture de votre local, en bloquant les échanges d'air entre l'intérieur et l'extérieur l'été.
Les résistances électriques permettent de réchauffer l'air souffle l'hiver et la fonction ventilation permet de préserver le comfort interieur des locaux climatisés.
Boîtier de commande déported :
2 Boutons de commande séparés
-Commande de ventilation
Petite vitesse
Grande vitesse
Arrêt de la ventilation
-Commande de la chauffe
Petite puissance
Puisance totale
Arrêt de la chauffe
Commandenomadeinfrarouge:
- Sélection allure de ventilation
- Sélection allure de chauffe
- Marche / Arret

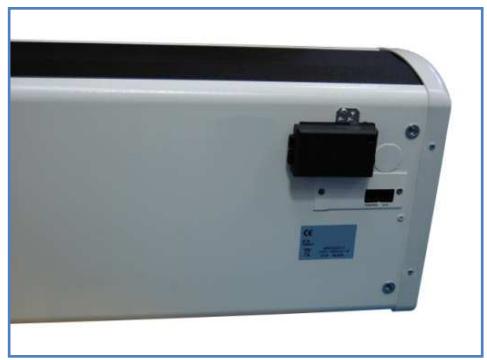

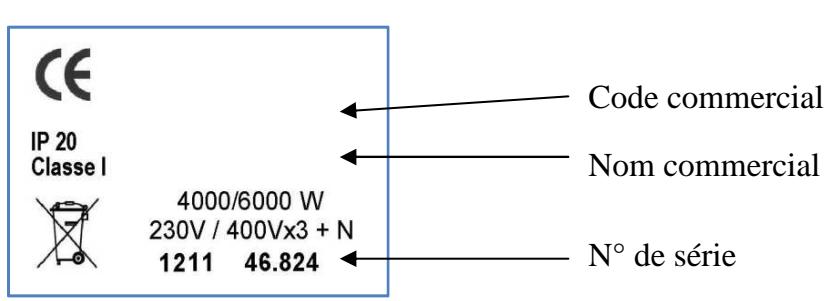

Les références de l'appareil sont situées sur l'étiquette située sur le dessus de l'appareil.
Le code commercial et le numéro de série identifient auprès du constructeur l'appareil que vous venez d'acquérir. Ces informations sont indispensablees pour l'application de la garantie.
Mises en garde
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
- Toutes interventions sur les parties électriques doivent être effectuées par un professionneliel qualifié.
- Veillez à ne pas introduire d'objet ou de papier dans l'appareil.
- A la première mise en chauffe, une légère odeur peut apparaitre correspondant à l'évacuation des évientuelles traces liées à la fabrication de l'appareil.
- Pour éviter une surchauffe et une détérioration des éléments de votre apparéil, ne couvrez pas l' apparéil.
- L'appareil emballe doit être stocké dans un endroit à l'abri de l'humidité, dans son emballage d'origine. Si l'emballage est ouvert, penser à protégger l'appareil contre la poussière.
- Les températures de stockage de l'appareil emballé sont comprises entre - 20°C et + 40°C
- Bien s'assurer lors des manipulations et lors du déballage qu'il n'y a pas de détérioration visible de l'emballage (emballage déchéré ou abîmé par les moyens de manutention).
- Attention au poids de l'appareil lors des manutentions et de l'installation.
Pour votre sécurité, ne jamais arrêté les rideaux d'air en débranchant l'alimentation électrique principale. Il est indispensable d'utiliser le boîtier de commande.
Attendre 10 mn avant de débrancher l'alimentation électrique pour ne pas déterminer les composants internes de l'appareil.
Conserver la notice, même après l'installation de l'appareil
Installation et branchement
Régles d'installation :
- L'installation doit être faite dans les règes de l'art et conforme à la norme NFC 15-100.
- L'appareil doit être alimenté :
. en 230 V mono 50 Hz. ou 400 V - tri+N pour le rideau d'air longueur 1000 mm. en 400 V - tri+N pour les rideaux d'air longueur 1500 et 2000 mm
- L'installation et le raccordement électrique de cet apparéil doivent être réalisés par un professionnel qualifié.
- La distance minimum recommende entre la grille d'entrée d'air et tout objet est de 20 cm. Les autres distances recommandees sont indiquées sur le schéma ci-dessous
Cas d'une installation murale.
Fixation à l'aide des supports métalliques fournis :
L'appareil est livré avec 2 supports de fixation pour les longueurs 1000 et 1500 mm et 3 supports de fixation pour la longueur 2000 mm

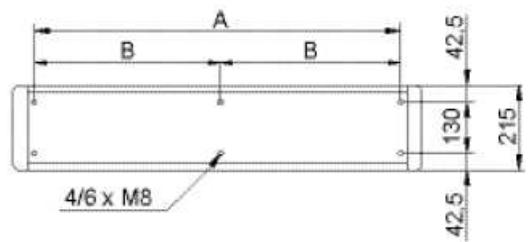

1 - Repérez les points de perçage suivant les cotes d'entraxe des supports de fixation du tableau suivant
| Longueur (mm) | A | B |
| 1000 | 940 | |
| 1500 | 1440 | |
| 2000 | 1940 | 970 |
Percez les trou, mettez les chevilles et fixez les supports de fixation au mur En cas de support particulier, utilisez des chevilles adaptees (ex : plaques de plâtres)

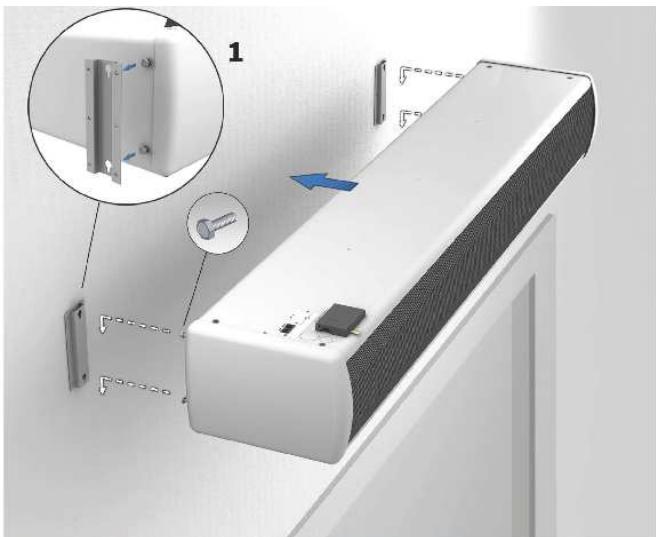

2 - Mettre en place l'appareil suivant les vues ci-dessous
2
3

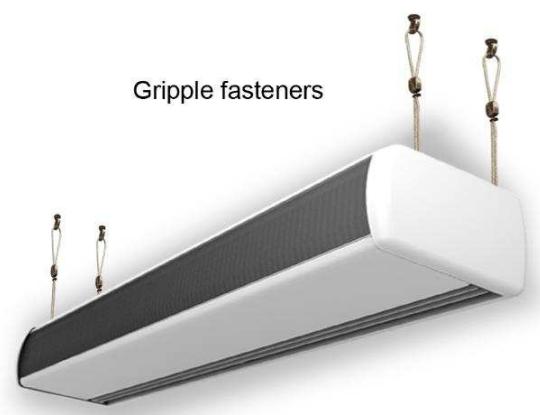

Cas d'une installation au plafond :
Lorsque l'installation murale ne peut être envisagée (murs trop éloignés), une installation au plafond est possible, via la commande d'accessoires contenant deux filins et leur sorties de montage.
Principe de fixation à l'aide de filins
| Longueur | Kits fixation plafond nécessaires |
| 1000 mm | 2 |
| 1500 mm | 2 |
| 2000 mm | 3 |
Raccordement électrique
Règles de raccordement :
- L'appareil peut être alimenté
en 230 V mono 50 Hz pour l'appareil longueur 1000 mm uniquement ou en 400 V - tri+N pour les appareils de longueur 1000, 1500 et 2000 mm.
- L'alimentation de l'appareil doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
Boitier de commande :
Le raccordement se fait via une prise RJ45 située au-dessus de l'appareil.
Les différences schémas de raccordement sont presentés sur les pages suivantes

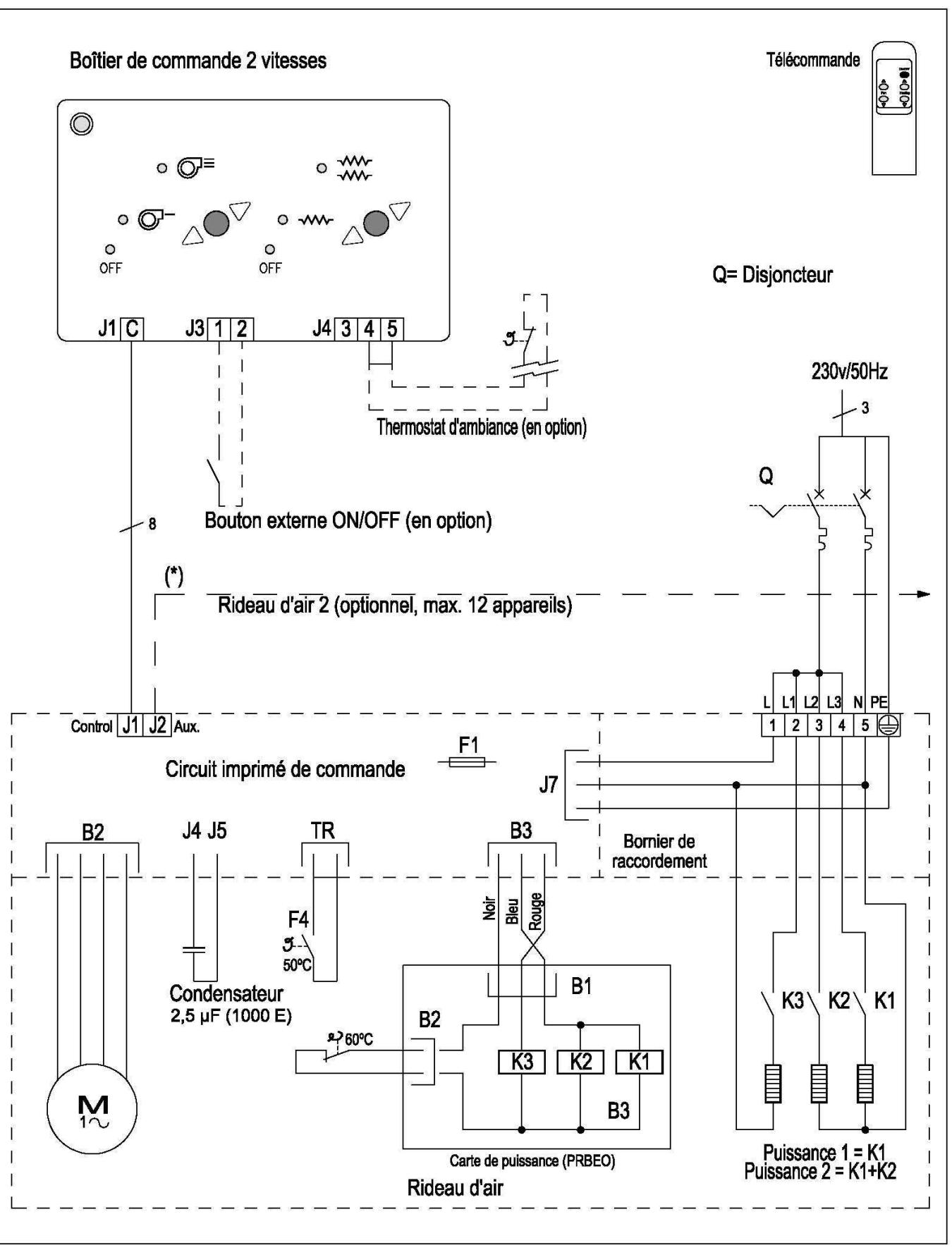

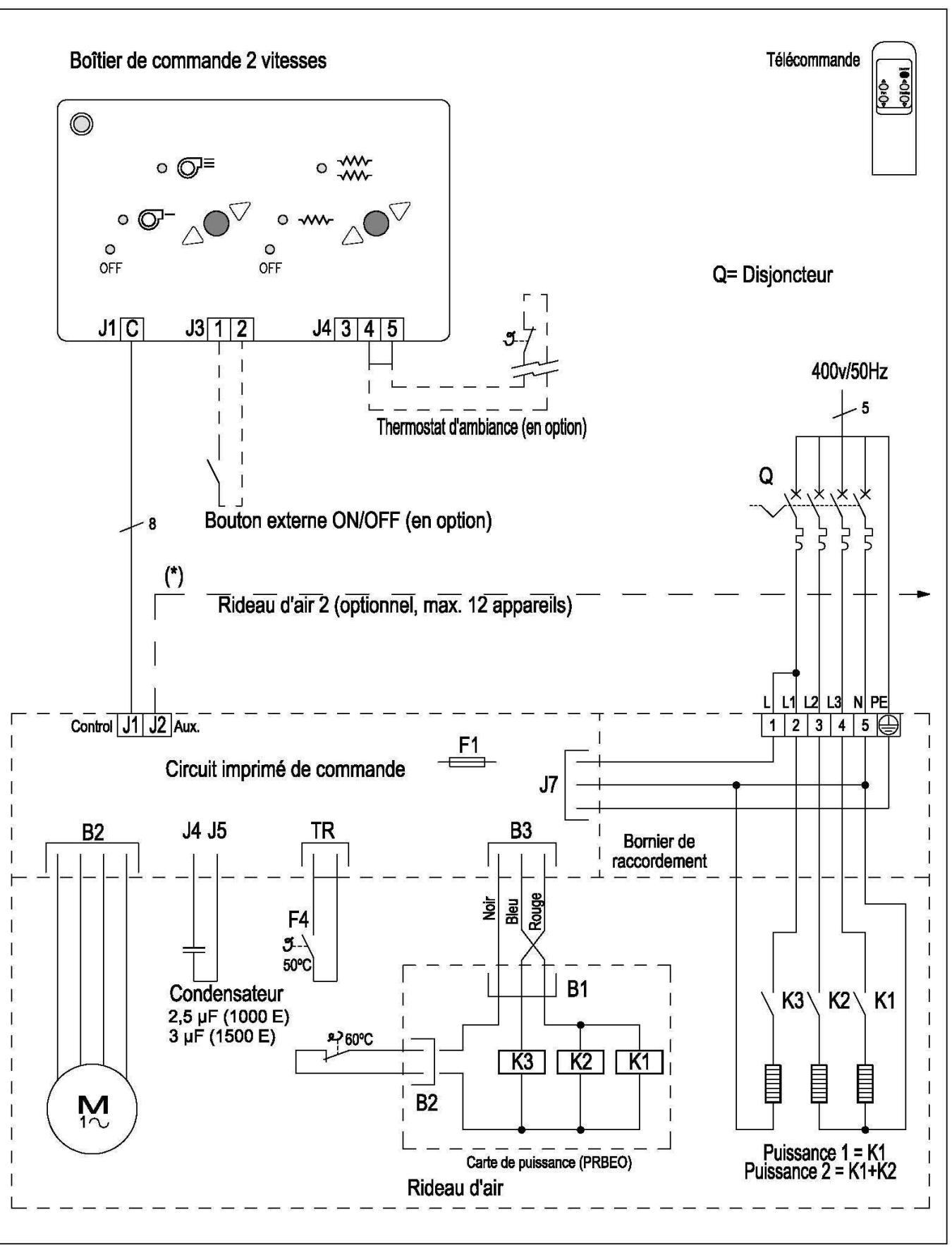

SCHEMA DE RACCORDEMENT RIDEAUX D'AIR 2 vitesses de ventilation, 2 niveaux de puissance
1/1 Rev.2 (14/03/12) AIRDOM10030
Rappel :
Pour votre sécurité, ne jamais arrêté les rideaux d'air en débranchant l'alimentation électrique principale. Il est indispensable d'utiliser le boîtier de commande.
Attendre 10 mn avant de débrancher l'alimentation électrique pour ne pas déterminer les composants internes de l'appareil.

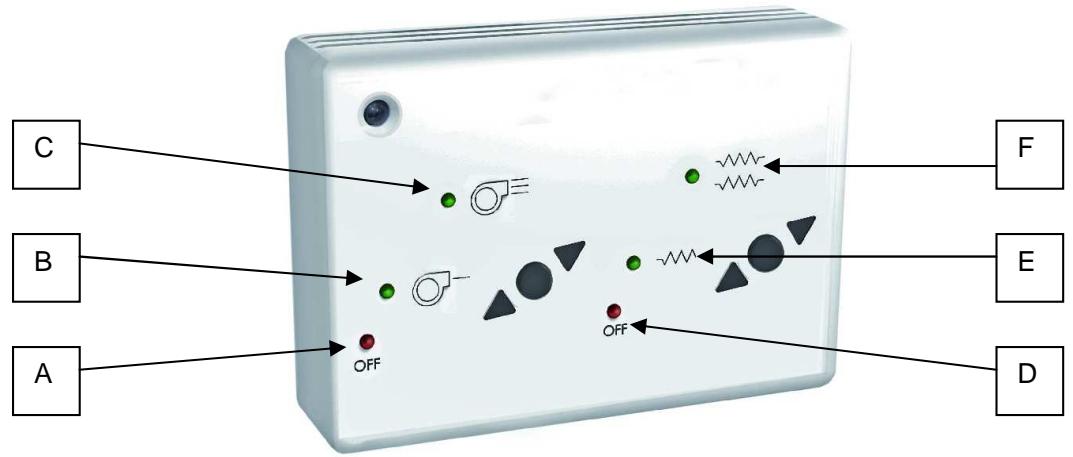

L'appareil peut fonctionner suivant deux vitesses de ventilation et deux puissances de chauffe.
La commande est réalisée avec un boîtier déported avec 2 boutons de commande séparés :
-
Un bouton de commande pour la ventilation :
-
Arrêt de la ventilation (A)
. Petit vitesse (B)
. Grande vitesse (C) -
Un bouton de commande pour le chauffage :
. Arrêt de la chauffe (D)
. Petitepuisance (E)
. Grande puissance (F)
La commande de l'appareil peut également être réalisée avec la commande infrarouge fournie.
- Le réglage de la ventilation se fait avec les 2 boutons «Fan»
- Le réglage de la chauffe se fait avec les 2 boutons « Heating »
- L'arrêt de l'appareil avec le bouton « ON/OFF »
Pour enclencher le mode chauffage, il est nécessaire de selectionner une vitesse de ventilation. Il est possible de selectionner la puissance de chauffage maximal avec la vitesse de ventilation minimale.
Les 2 vitesses de ventilation B et C, ainsi que les 2 puissances de chauffe E et F sont visualisés par une led de couleur verte.
Les positions d'arrêt de chauffe et de ventilation sont visualisées par une led rouge.
Thermostat de post-ventilation :
Lorsque l'appareil est arrêté et qu'il a fonctionné, l'élement chauffant émet des calories durant quelques minutes en raison de l'inertie thermique, ce qui augmente la température interne.
Afin d'éviter tout dommage interne par surchauffe, lorsque l'appareil s'arrête et que la température atteint 50^ , la vitesse de ventilation maximale se déclenché et ne s'arrête pas avant que la température ne soit redescendue.
Thermostat de sécurité :
Lorsque le chauffage fonctionne et que la température interne dépasse 50^ , le thermostat de sécurité s'enclenché et augmente la vitesse de ventilation toutes les deux minutes jusqu'à ce qu'elle attigne la vitesse maximale. Puis l'appareil réduit automatiquement un étage de puissance de chauffe jusqu'à l'arrêt total. Si la température interne est suffisamment redescendue, ce processus s'arrête et l'appareil revient à son fonctionnement normal.
Entretien
Par sécurité, avant toute opération de nettoyage, couper l'alimentation électrique de l'appareil.
Pour conserver les performances de l'appareil, notamment dans des ambiances poussièresuses, il est nécessaire de nettoyer régulièrement la grille d'entrée d'air à l'aide d'un aspirateur avec une brosse douce non abrasive
Nous recommendons le nettoyage de la grille toutes les 2 semaines.
Pour le nettoyage de la carrosserie, utiliser de préférence un chiffon légèrement humide.
Ne jamais utiliser de produits abrasifs et de solvants.
Aide au dépannage
| Problème rencontres | Vérification à faire |
| L'appareil ne chauffe pas et ne ventile pas | Vérifier l'alimentation de l'appareil. |
| Toutes les ledés du boîtier de commande sont éteintes | Vérifier l'alimentation de l'appareil.Vérifier que le boîtier de commande est raccordé à la borne « Control de la platine électronique.Vérifier l'état du fusible de la platine électronique et le replacer si nécessaire (fusion type T, lent).Vérifier que le cable téléphonique est correctement connecté et qu'il n'est pas endommagé. |
| La led verte de la vitesse de ventilation maximale clignote lorsque l'on arrête l'appareil (après un fonctionnement en mode chauffage) | Il ne s'agit pas d'une panne mais d'une opération de sécurité.L'appareil fonctionne par lui-même en vitesse de ventilation maxi pour faire redescendre la température et protégger les composants. |
| Plusieurs ledis clignotent lorsque l'appareil fonctionne (leds ventilation et chauffage) | Il ne s'agit pas d'une panne mais d'une opération de sécurité afin d'éviter que les composants internes de l'appareil ne subissant de dommages. Si le phénomène se produit, il convient de vérifier les points suivantsVérifier que la grille d'entrée d'air n'est pas obstruée et qu'elle est propreVérifier que lapiece n'est pas trop petite par rapport à la puissance de l'appareilVérifier que la température ambiente n'est pas trop élevé |
| L'appareil souffle de l'air froid | Vérifier les connexions de la résistance.Mesurer la valeur ohmique de la résistance. Si la valeur est nulle, replacer la résistance. |
| La vitesse de ventilation et/ou la puissance varient anormalement | Vérifier que le cable téléphonique n'est pas trop proche d'une source d'interfERENCE (ex : chemins de cables de puissance), et l'éloigner si besoin |
