Retrouvez gratuitement la notice de l'appareil ESF5535LOW ELECTROLUX au format PDF.
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice ESF5535LOW - ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ESF5535LOW de la marque ELECTROLUX.

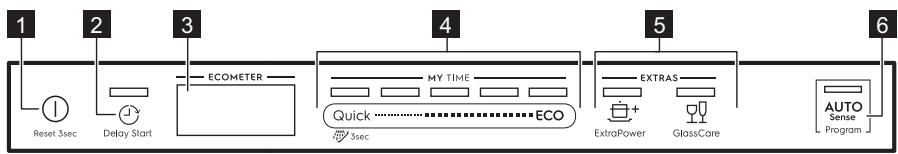

4. BANDEAU DE COMMANDE 56 5. AVANT LA PREMIÈRE UTILISATION 57 6. SÉLECTION DES PROGRAMMES58 7. RÉGLAGES DE BASE 61 8. UTILISATION QUOTIDIENNE65 9. CONSEILS67 10. ENTRETIEN ET NETTOYAGE69 11. EN CAS D'ANOMALIE DE FONCTIONNEMENT72 12. FICHE D'INFORMATIONS PRODUIT 77 13. CARACTERISTIQUES TECHNIQUES SUPPLÉMENTAIRES 77
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour :
Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop
Avant de contacter le service après-vente, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations en matière de protection de l'environnement Sous réserve de modifications.
Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte. Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Ne modifiez pas les caractéristiques de cet appareil. La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa) Respectez le nombre maximal de 14 couverts. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger. Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas. Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans. Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette. L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils. –
Pour des raisons de sécurité, n'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
0 °C. Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
Utilisez une prise correctement installée et protégée contre les chocs. L’appareil ne doit pas être raccordé à l’aide d'une prise multiple ou d'un prolongateur. Veillez à ne pas endommager la fiche secteur ni le câble d’alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé. Ne branchez la fiche d’alimentation à la prise de courant qu’à la fin de l’installation. Assurez-vous que la prise principale est accessible une fois l’appareil installé. Ne tirez jamais sur le câble d’alimentation électrique pour débrancher l’appareil. Tirez toujours sur la fiche de la prise secteur. Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).

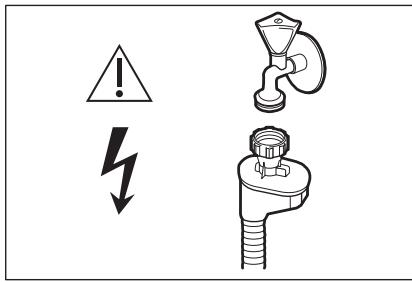

• Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible. Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.
Tension dangereuse. Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau. Ne buvez pas l'eau de l'appareil ; ne jouez pas avec. N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il
Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

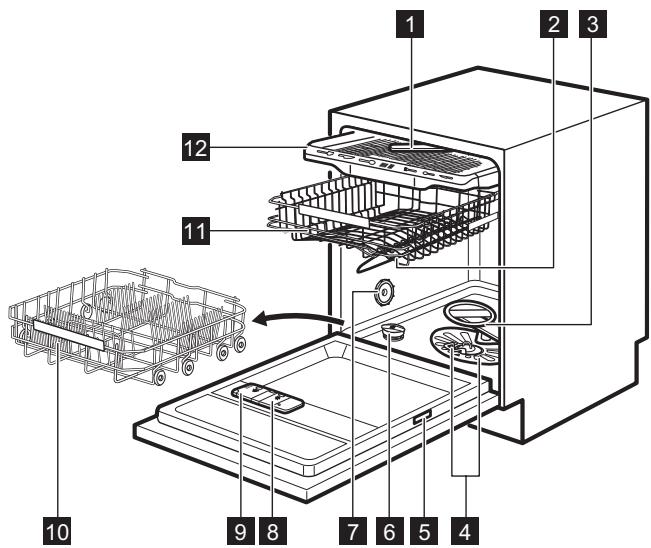

Panier du haut Bac à couverts
Lorsque le programme est terminé, le faisceau devient vert. En cas de dysfonctionnement de l'appareil, le faisceau rouge clignote.
• Voyant de phase de séchage. Il s'allume lorsqu'un programme com‐ prenant une phase de séchage est sélectionné. Il clignote au cours de la phase de séchage. Reportez-vous au chapitre « Sélection du pro‐ gramme ».
1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau. 2. Remplissez le réservoir de sel régénérant. 3. Remplissez le distributeur de liquide de rinçage. 4. Ouvrez le robinet d'eau. 5. Démarrez le programme Quick pour éliminer tout résidu de fabrication. N'utilisez pas de produit de lavage et laissez les paniers vides. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

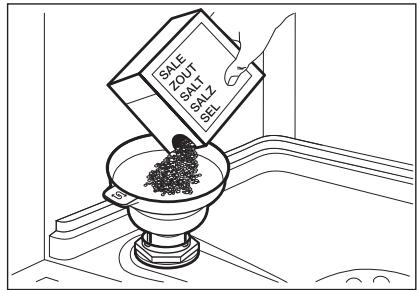

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le. 2. Mettez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois). 3. Remplissez le réservoir avec 1 kg de sel régénérant (jusqu'à ce qu'il soit rempli).
ATTENTION! Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion.

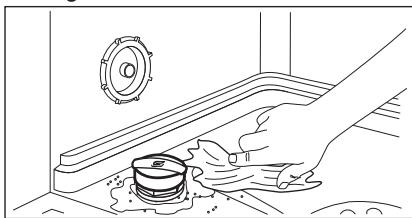

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.

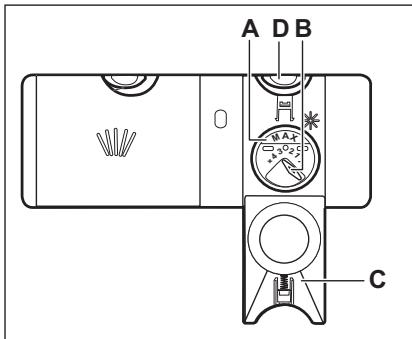

Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle. 1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C). 2. Versez le liquide de rinçage dans le distributeur (A) jusqu'à ce qu'il atteigne le niveau « max ». 3. Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse. 4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement. Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).
1h 30min est un programme adapté pour laver et sécher une vaisselle normalement sale. 2h 40min est un programme adapté pour laver et sécher une vaisselle très sale. Le programme ECO est le plus long programme (4h) offrant une consommation d'eau et d'énergie efficaces pour la vaisselle et les couverts normalement sales. Il s'agit
GlassCare offre un soin spécial à la vaisselle délicate. L'option empêche les changements rapides de température de lavage du programme sélectionné et la réduit à 45 °C. Ainsi, les verres sont protégés contre les domamges.
Dans votre demande, notez la référence du produit (PNC) située sur la plaque signalétique.
Off quide de rinçage.
Pour activer ou désactiver le signal so‐ Off (par défaut) nore indiquant la fin d'un programme.
On Activer ou désactiver la sélection auto‐ Off (par défaut) matique du dernier programme et des dernières options utilisés.
impact négatif sur les résultats de lavage et sur l'appareil.

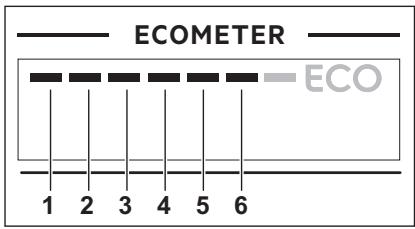

Programmation, les barres ECOMETER représentent les réglages disponibles. Pour chaque réglage, une barre ECOMETER spécifique clignote.
Degrés alle‐ mands (°dH)
Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Il est libéré automatiquement au cours de la phase de rinçage chaud. Lorsque le réservoir du liquide de rinçage est vide, l'indicateur du liquide de rinçage apparaît pour vous indiquer qu'il doit être rempli. Si les résultats de séchage sont satisfaisants en n'utilisant que des pastilles tout en 1, il est possible de désactiver la notification indiquant qu'il faut remplir le réservoir de liquide de rinçage. Cependant, pour de meilleures performances de séchage, utilisez toujours du liquide de rinçage. Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rinçage, activez la notification pour que le voyant Remplissage du liquide de rinçage reste actif.
Vous pouvez activer le signal sonore déclenché lorsque le programme est terminé. Des signaux sonores retentissent lorsqu'une anomalie de fonctionnement s'est produite. Il est impossible de désactiver ces signaux sonores.

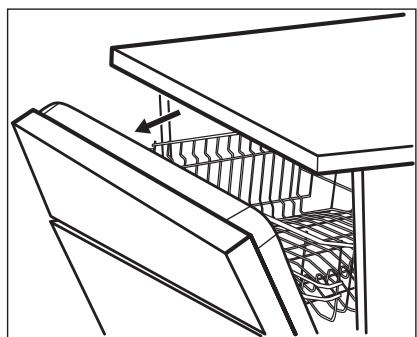

AirDry améliore les résultats de séchage. Durant la phase de séchage, la porte s'ouvre automatiquement et reste entrouverte.
Si un enfant a accès à l'appareil, nous vous conseillons de désactiver l'option AirDry. L'ouverture automatique de la porte peut entraîner un risque. Lorsque l'option AirDry ouvre la porte, le faisceau Beamon-Floor peut ne pas être complètement visible. Pour vérifier si le programme est terminé, consultez le bandeau de commande.
Les touches du bandeau de commande émettent un clic lorsque vous appuyez dessus. Vous pouvez désactiver ce son.
Vous pouvez activer ou désactiver la sélection automatique du dernier programme et des dernières options utilisés. Le dernier programme effectué avant d'éteindre l'appareil est enregistré. Il est alors automatiquement sélectionné lorsque vous rallumez l'appareil. Lorsque la sélection du dernier programme est désactivée, le programme par défaut est ECO.

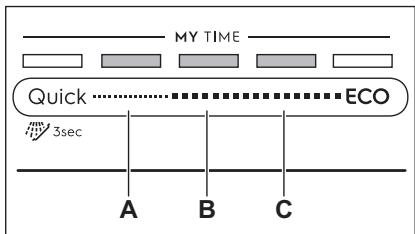

Comment naviguer dans le mode Programmation Vous pouvez naviguer dans le mode Programmation en utilisant la barre de sélection MY TIME.
Programmation Vous pouvez entrer en mode Programmation avant de lancer un programme. Vous ne pouvez pas entrer en mode Programmation lorsque le programme est en cours. Pour entrer en mode Programmation, maintenez simultanément les touches et enfoncées pendant environ 3 secondes. Les voyants correspondant aux touches Précédent, OK et Suivant sont allumés.
Assurez-vous que l'appareil est en mode Programmation. 1. Utilisez les touches Précédent ou Suivant pour sélectionner la barre ECOMETER correspondant au réglage souhaité. • La barre ECOMETER correspondant au réglage souhaité clignote. • L'affichage indique le réglage actuel. 2. Appuyez sur OK pour modifier le réglage. • La barre ECOMETER correspondant au réglage
• Le nouveau réglage est mémorisé. • L'appareil revient à la liste des réglages de base.
L'appareil revient au mode de sélection de programme. Ces réglages seront sauvegardés jusqu'à ce que vous les changiez à nouveau.
1. Ouvrez le robinet d'eau. 2. Maintenez la touche enfoncée jusqu'à ce que l'appareil s'allume. 3. Remplissez le réservoir de sel régénérant s'il est vide. 4. Remplissez le distributeur de liquide de rinçage s'il est vide. 5. Chargez les paniers. 6. Ajoutez du produit de lavage. 7. Sélectionnez et démarrez un programme. 8. Une fois le programme ferminé, fermez le robinet d'eau.
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

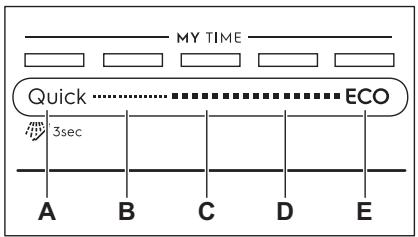

MY TIME. 1. Faites glisser votre doigt le long de la barre de sélection MY TIME pour choisir un programme adapté. • Le voyant correspondant au programme sélectionné est allumé. • L'ECOMETER indique la consommation d'énergie et d'eau. • L'affichage indique la durée du programme. 2. Activez les EXTRAS compatibles si vous le souhaitez. 3. Fermez la porte de l'appareil pour démarrer le programme.
Prérinçage 1. Pour sélectionner le programme Pré-rinçage, maintenez la touche enfoncée pendant 3 secondes. • Le voyant correspondant à la touche est allumé. • Le voyant ECOMETER est éteint. • L'affichage indique la durée du programme. 2. Fermez la porte de l'appareil pour démarrer le programme.
• Le voyant correspondant à la touche est allumé. • L'affichage indique la durée du programme réactualisée. • L'ECOMETER indique la consommation d'énergie et d'eau mis à jour. Par défaut, les options souhaitées doivent être activées à chaque fois, avant de lancer un programme. Si le dernier programme sélectionné est activé, les options sauvegardées sont automatiquement activées avec le programme.
L'appareil détecte le type de charge et choisit un cycle de lavage adapté. En cours de cycle, les capteurs s'enclenchent à plusieurs reprises, et la durée initiale du programme peut être diminuée.
1. Sélectionnez un programme. 2. Appuyez sur la touche à plusieurs reprises jusqu'à ce que l'affichage indique le délai choisi pour le départ différé (de 1 à 24 heures). Le voyant correspondant à la touche est allumé. 3. Fermez la porte de l'appareil pour démarrer le décompte. Pendant un décompte, il n'est pas possible de changer le délai du départ différé et le choix du programme. Lorsque le décompte est terminé, le programme démarre.
L'appareil revient au mode de sélection de programme.
1. Appuyez sur . • Le voyant correspondant à la touche est allumé. • L'affichage indique la durée maximale du programme. MY TIME et EXTRAS ne sont pas compatibles avec ce programme.
Maintenez la touche enfoncée pendant environ 3 secondes. L'appareil revient au mode de sélection de programme. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.
Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu. Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.
Lorsque le programme est terminé, 0:00 s'affiche. La fonction Auto Off éteint automatiquement l'appareil. Toutes les touches sont inactives, à l'exception de la touche Marche/Arrêt.
Cette fonction permet d'économiser de l'énergie en éteignant l'appareil lorsqu'il n'est pas en cours de fonctionnement.
Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvrent pas les uns les autres. L'eau peut ainsi atteindre toute la vaisselle et la laver parfaitement. Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1. Suivez les instructions inscrites sur l'emballage.
ECO est le plus économe en termes d'utilisation d'eau et de consommation d'énergie.
9.3 Que faire si vous ne voulez plus utiliser de pastilles tout en 1 Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, suivez les étapes suivantes : 1. Réglez l'adoucisseur d'eau sur le niveau maximal. 2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins. 3. Lancez le programme Quick. N'ajoutez pas de produit de lavage et laissez les paniers vides. 4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région. 5. Ajustez la quantité de liquide de rinçage libérée.
Avant de lancer le programme sélectionné, assurez-vous que : • • • Les bras d'aspersion ne sont pas obstrués. Il y a assez de sel régénérant et de liquide de rinçage (sauf si vous utilisez des pastilles tout en 1).
• Le programme est adapté au type de vaisselle et au degré de salissure. Vous utilisez la bonne quantité de produit de lavage.
• • Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage). Retirez les plus gros résidus alimentaires des plats. Faites tremper la vaisselle contenant des aliments brûlés avant de la placer dans l'appareil. Chargez les articles creux (tasses, verres et casseroles) en les retournant. Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. Placez les objets légers dans le panier supérieur. Veillez à ce que les articles ne puissent pas bouger. Placez les petits articles et les couverts dans le bac à couverts. Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.
1. Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs. 2. Commencez par décharger le panier inférieur, puis le panier supérieur. Une fois le programme terminé, il peut rester de l'eau sur les surfaces intérieures de l'appareil.
Contrôlez-les régulièrement et nettoyez-les si nécessaire.
Comment lancer le programme Machine Care Avant de lancer le programme Machine Care, nettoyez les filtres et les bras d'aspersion. 1. Utilisez un produit de détartrage ou de nettoyage spécialement conçu pour les lave-vaisselle. Suivez les instructions inscrites sur l'emballage. Ne placez pas de vaisselle dans les paniers. 2. Maintenez simultanément les touches et enfoncées pendant environ 3 secondes. Les indicateurs et clignotent.L’écran affiche la durée du programme. 3. Fermez la porte de l'appareil pour démarrer le programme.
N'utilisez pas de produits abrasifs, de tampons à récurer, d'outils tranchants, de produits chimiques agressifs, d'éponges métalliques, ni de solvants. Pour maintenir des performances optimales, utilisez un produit de nettoyage spécifiquement conçu pour les lave-vaisselle (au moins une fois tous les deux mois). Reportez-vous aux instructions figurant sur l'emballage de ces produits. Pour des résultats de lavage optimaux, lancez le programme Machine Care.

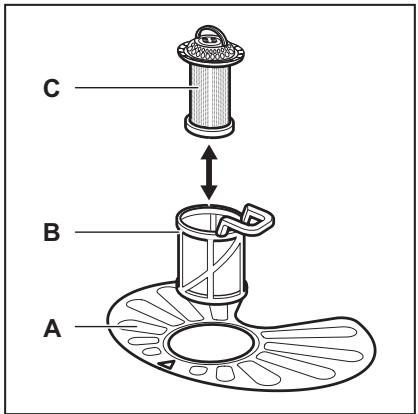

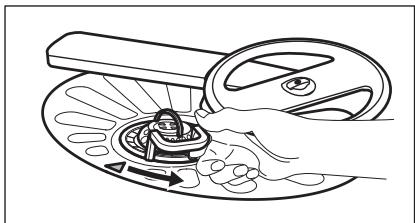

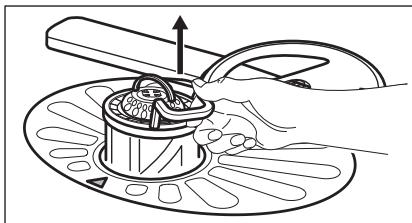

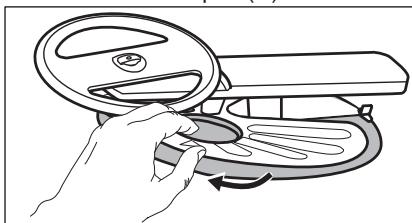

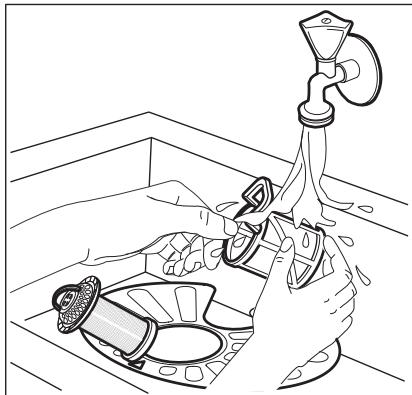

10.4 Nettoyage des filtres Le système de filtres est composé de 3 parties.

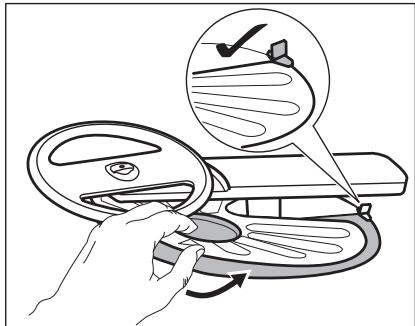

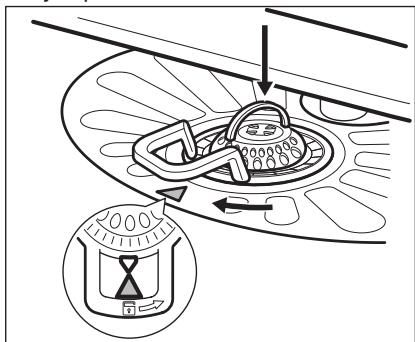

8. Remettez le filtre (B) dans le filtre plat (A). Tournez-le vers la droite jusqu'à la butée.

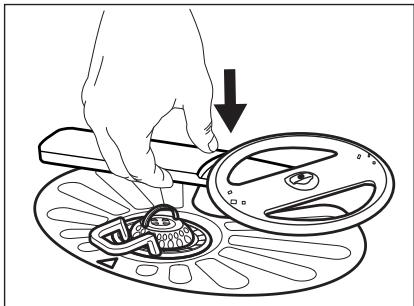

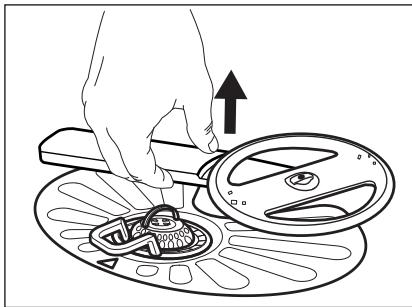

1. Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.

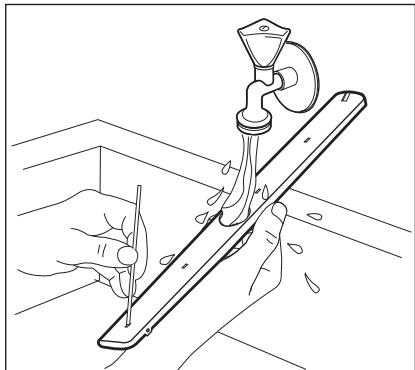

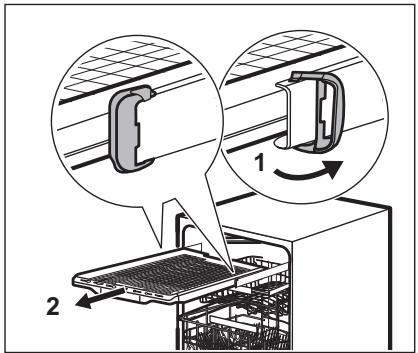

Nous vous conseillons de nettoyer régulièrement le bras d'aspersion du plafond afin d'éviter que ses orifices ne se bouchent. Si les orifices sont bouchés, les résultats de lavage peuvent ne pas être satisfaisants. Le bras d'aspersion au plafond se trouve sur le plafond de l'appareil. Le bras d'aspersion (C) se trouve dans le tuyau d'alimentation (A) avec la fixation (B).

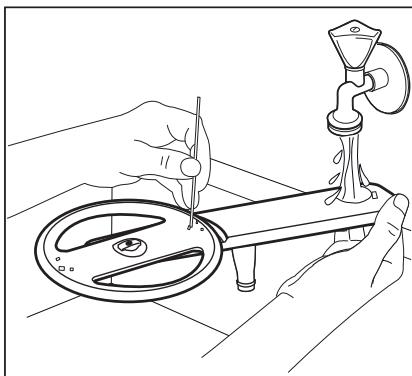

2. Nettoyez le bras d'aspersion à l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices.
éliminer les particules de saleté se trouvant à l'intérieur.

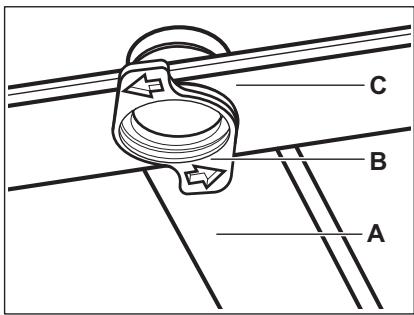

(C), insérez la fixation (B) dans le bras d'aspersion et insérez-le dans le tuyau d'alimentation (A) en le tournant vers la droite. Assurez-vous que la fixation se verrouille correctement dans la bonne position. 6. Réinstallez le bac à couverts sur les rails coulissants et rattachez les butées.
Une mauvaise réparation de l'appareil peut entraîner un danger pour la sécurité de l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié.
Pour certaines anomalies, l'écran affiche un code d'alarme.
être résolus sans avoir recours au service après-vente agréé. Problème et code d'alar‐ me
L'appareil recharge la résine à l'intérieur de l'adou‐ cisseur d'eau. La durée de cette procédure est d'en‐ viron 5 minutes. Assurez-vous que le robinet d'eau est ouvert. Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, con‐ tactez votre compagnie des eaux. Assurez-vous que le robinet d'eau n'est pas obstrué. Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié. Assurez-vous que le siphon de l'évier n'est pas obs‐ trué. Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué. Assurez-vous que le système du filtre intérieur n'est pas obstrué. Assurez-vous que le tuyau de vidange n'est pas tor‐ du ni plié. Fermez le robinet d'eau et contactez le service après-vente agréé.
La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible).
Reportez-vous au chapitre « Entretien et nettoya‐ ge ».
Il se peut que la qualité du liquide de rinçage soit en cause. Nous vous recommandons de toujours utiliser du li‐ quide de rinçage, même si vous utilisez déjà des pastilles tout en 1. Les articles en plastiques peuvent avoir besoin d'être essuyés. Le programme ne possède pas de phase de sé‐ chage. Reportez-vous au chapitre « Présentation des programmes ».
La quantité de produit de lavage est excessive.
Il se peut que la qualité du liquide de rinçage soit en cause.
çage. Faites appel à un service après-vente agréé.
été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côté des autres.
Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distribu‐ teur de liquide de rinçage. Reportez-vous au chapitre « Nettoyage intér‐ ieur ». Lancez le programme Machine Care avec un agent détartrant ou un produit de nettoyage conçu pour les lave-vaisselle. Le niveau de sel régénérant est bas, vérifiez le voyant de remplissage. Le bouchon du réservoir de sel régénérant est dé‐ vissé. L'eau de votre arrivée est dure. Reportez-vous au chapitre « Adoucisseur d'eau ». Utilisez du sel régénérant et sélectionner la régé‐ nération de l'eau même si vous utilisez des pastil‐ les tout-en-un. Reportez-vous au chapitre « Adou‐ cisseur d'eau ». Lancez le programme Machine Care avec un dé‐ tartrant conçu pour les lave-vaisselle. Si des dépôts de calcaire persistent, nettoyez l'ap‐ pareil avec un nettoyant spécial pour le détartrage de l'appareil. Testez différents produits de lavage. Contactez le fabricant du produit de lavage. Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du pa‐ nier. Placez les objets délicats dans le panier supérieur. Activez l'option GlassCare pour garantir un soin spécial aux verres et à la vaisselle délicate.
« Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.
ECO standard utilisé pour les informations de l'étiquette énergétique et de la fiche produit. Ce programme est idéal pour laver des couverts normalement sa‐ les. Il s'agit du programme le plus efficace en ter‐ mes de consommation d'eau et d'énergie. Il est indi‐ qué comme étant le programme « Éco ». Durée du programme pour un cycle de lavage stan‐ dard (min.)
14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
