Enregistrer votre produit pour obtenir un meilleur service : www.RegisterElectrolux.com Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop
Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.
Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions. Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire attentivement les préconisations suivantes avant toute utilisation de votre appareil. ATTENTION Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de portée des enfants. ATTENTION Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié.
être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. ATTENTION Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. ATTENTION Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. ATTENTION Afin d'empêcher des risques d'explosion ou d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. ATTENTION Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informezvous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil. • Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier. • Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez la porte pour éviter les risques d'électrocution et que des enfants ne restent enfermés à l'intérieur. • Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
AVERTISSEMENT Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués. • Les appareils sont destinés uniquement à la conservation des aliments et/ou
– dans les fermes et par les clients dans des hôtels, motels et autres lieux de séjour ; – dans des hébergements de type chambre d'hôte ; – pour la restauration et autres utilisations non commerciales. N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage. Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant. N'endommagez pas le circuit frigorifique. Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée. Si le circuit frigorifique est endommagé : – évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trouve l'appareil Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution. AVERTISSEMENT Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.
3. Vérifiez que la prise murale de l'appareil est accessible. 4. Ne débranchez pas l'appareil en tirant sur le câble. 5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie. 6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de l'éclairage intérieur. Cet appareil est lourd. Faite attention lors de son déplacement. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau). Évitez une exposition prolongée de l'appareil aux rayons solaires. Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.
• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil. • Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion). • Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.) • Un produit décongelé ne doit jamais être recongelé. • Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil. • Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.
La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid 1)rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits. A la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments. Conservation des aliments / Maîtrise des températures Stockez les aliments selon leur nature dans la zone appropriée: • Zone tempérée:Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais. • Zone fraîche:Produits laitiers, desserts lactés, matières grasses, fromages frais. • Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza / quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.
à prévenir une mauvaise conservation des aliments: • Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement. • Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent. • Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable). • Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe). • Limiter le nombre d'ouvertures de la porte et, en tout état de cause , ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur. • Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour. Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le dispositif de réglage de température en conséquence comme indiqué (page Utilisation) Mesure de la températureLa mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte. Respect des règles d'hygiène • Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur. • Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballages des packs de yaourts).
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant. • N'utilisez pas d'objets métalliques pour nettoyer l'appareil. • N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique. • Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.
Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice. • Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage. • Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. • Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation). • Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure). • Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). • Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
être réalisés par un électricien ou par une personne qualifiée. • Cet appareil ne doit être entretenu et réparé que par votre service après vente, exclusivement avec des pièces d'origine.
L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés sont recyclapar le symbole bles.
Le système frigorifique et l'isolation de votre appareil ne contien-

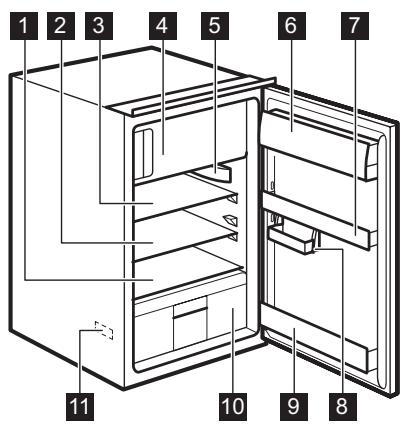

10 Bac à fruits et légumes
3.3 Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit : • tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum. • tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à
• la température ambiante • la fréquence d'ouverture de la porte • la quantité de denrées stockées • l'emplacement de l'appareil. Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
4.1 Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristi- N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.
5.1 Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid. Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.
À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position maximale pendant 2 heures environ avant d'introduire les produits dans le compartiment.
Pour vous aider à contrôler correctement votre appareil, nous avons intégré un indicateur de température à votre réfrigérateur Le symbole sur le côté indique la zone la plus froide du réfrigérateur. La zone la plus froide s'étend de la clayette en verre du bac à fruits et légumes au symbole ou à la clayette positionnée à la même hauteur que le symbole. Pour un bon stockage des aliments, assurez-vous que l'indicateur de température affiche « OK ».
Après chargement de denrées fraîches dans l'appareil ou après des ouvertures répétées (ou une ouverture prolongée) de la porte, il est normal que l'inscription « OK » disparaisse.

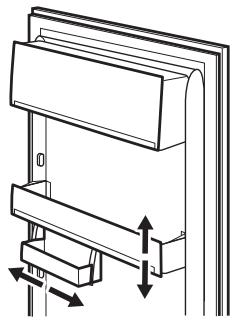

Pour les ajuster, procédez comme suit : tirez progressivement sur le balconnet dans le sens des flèches pour le dégager, puis repositionnez-le selon vos besoins.

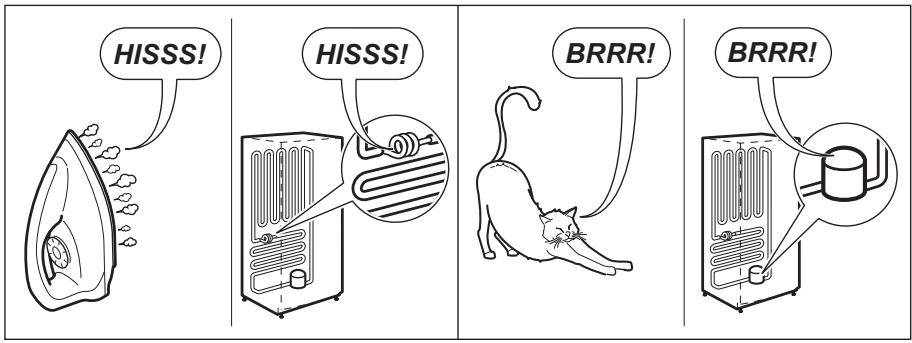

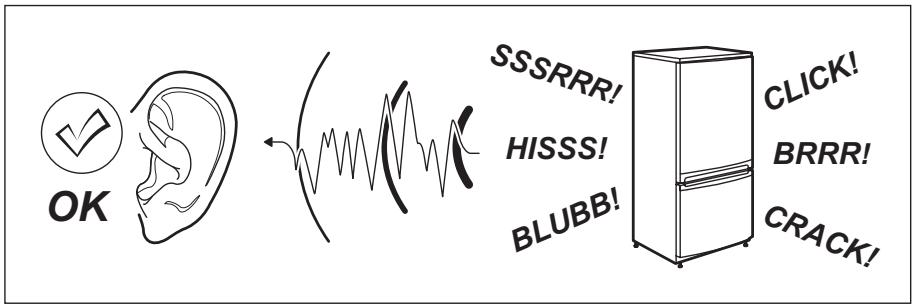

6.1 Bruits de fonctionnement normaux • Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal. • Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal. • La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal. • Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.
• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire. • Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de
Pour obtenir les meilleures performances possibles : • N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur. • Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques. • Placez les aliments pour que l'air puisse circuler librement autour.
Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placezla sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette. Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes. Le jus de citron peut décolorer les parties en plasti-
C'est pourquoi il est recommandé de conserver les agrumes dans des bacs séparés. Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Bouteilles : elles doivent être munies d'un bouchon et être placées dans le balconnet porte-bouteilles de la porte. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Pour obtenir les meilleurs résultats, voici quelques conseils importants : • la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique. • le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période. • congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées). • préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation. • enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ; • ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures. • L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
Pour obtenir les meilleures performances possibles : • assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ; • prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ; • évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ; • une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés ; • ne dépassez pas la durée de conservation indiquée par le fabricant.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil.
Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur
Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm. Pour enlever le givre, suivez les instructions ci-dessous : 1. Mettez l'appareil à l'arrêt. 2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais. 3. Laissez la porte ouverte. 4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon. 5. Mettez l'appareil en fonctionnement. 6. Réglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage. 7. Replacez les produits surgelés ou congelés dans le compartiment. N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.
Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes : • débranchez l'appareil • retirez tous les aliments • dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.
Tout problème non mentionné dans le présent manuel, doit être exclusivement confié à un électricien qualifié ou une personne compétente.
Le courant n'arrive pas à Branchez un autre appareil l'appareil. La prise de cou- électrique à la prise de courant n'est pas alimentée. rant pour voir s'il fonctionne. Faites appel à un électricien qualifié. L'ampoule ne fonctionne pas.
Remplacement de l'ampoule ".
De l'eau coule sur le sol.
Fermeture de la porte ".
La température du compartiment réfrigérateur est trop élevée.
Fermeture de la porte ".

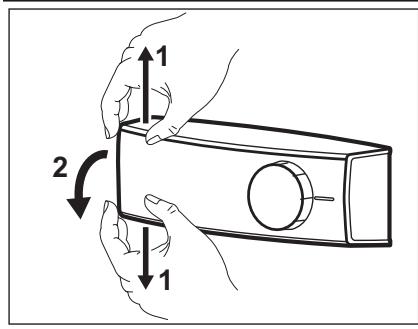

ATTENTION Débranchez la fiche de l'appareil de la prise secteur. 1.
Dans le même temps, placez vos doigts en haut et en bas du diffuseur transparent et glissez-le dans le sens indiqué par les flèches pour le détacher. Remplacez l'ampoule par une ampoule de puissance et de forme identiques, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.) Remontez le diffuseur de l'ampoule. Branchez la fiche de l'appareil à la prise secteur. Ouvrez la porte. Vérifiez que l'ampoule s'allume. 3.
Installez cet appareil à un endroit où la température ambiante correspond à la
NF.C.15100 et aux prescriptions des fournisseurs d'énergie électrique. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui
être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

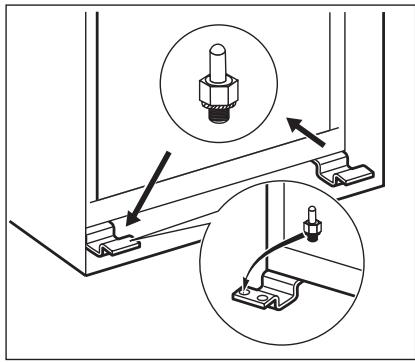

L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :
2. 4. Serrez le pivot supérieur.
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
