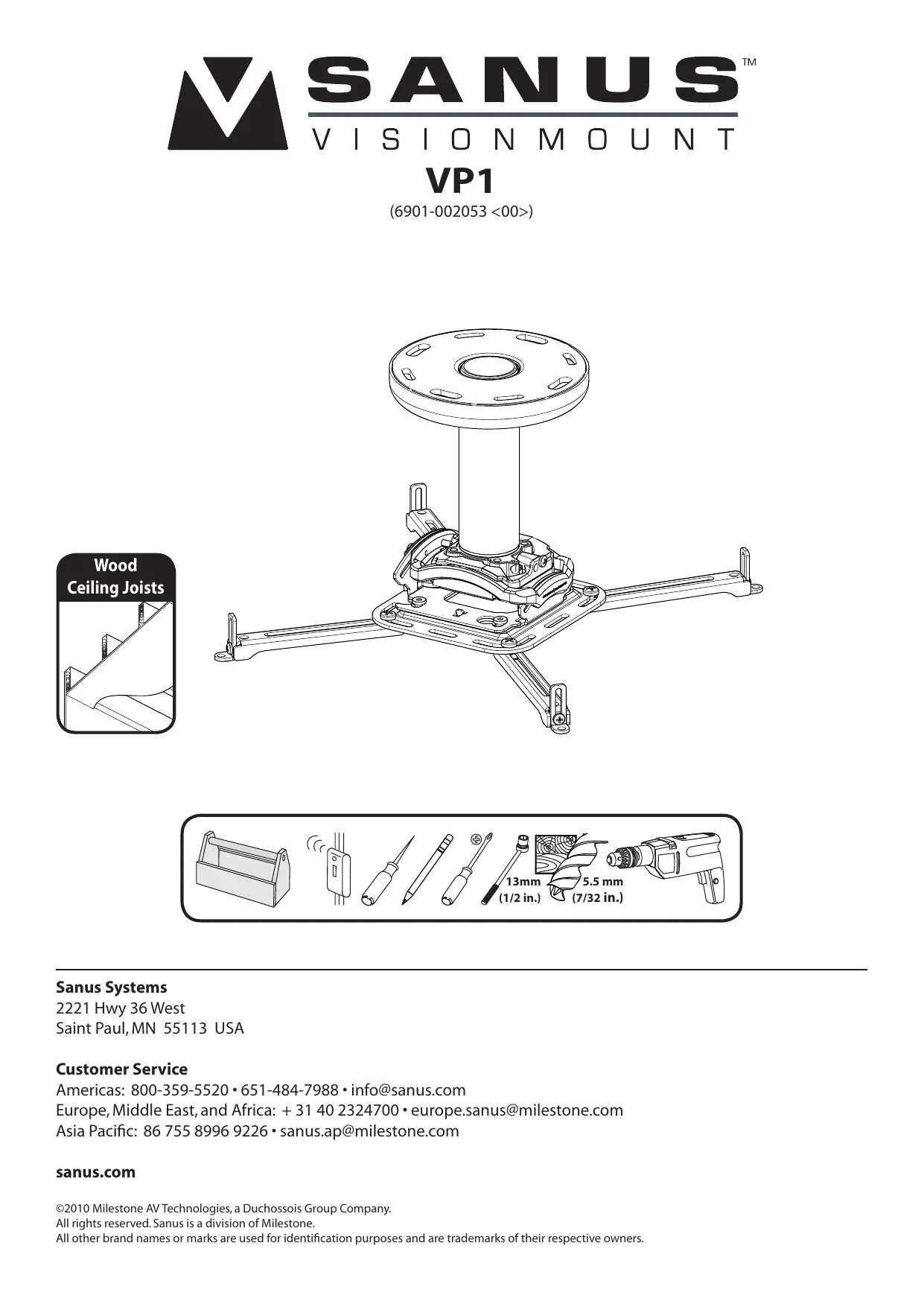

VP1 - Support mural pour téléviseur SANUS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VP1 SANUS au format PDF.
| Type de support | Fixation plafond |
| Matériau | Non précisé |
| Compatibilité | Plafonds en bois (solives) |
| Charge maximale | Non précisé |
| Dimensions | Non précisées |
| Poids | Non précisé |
| Installation | Vis et chevilles (diamètre 5,5 mm et 13 mm) |
| Outils nécessaires | Perceuse, tournevis |
| Réglages | Orientation ajustable |
| Couleur | Non précisée |
| Garantie | Non précisée |
| Utilisation recommandée | Supports pour projecteurs ou équipements AV |
| Normes | Non précisées |
| Accessoires inclus | Non précisés |
| Fabricant | Non précisé |
FOIRE AUX QUESTIONS - VP1 SANUS
Questions des utilisateurs sur VP1 SANUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support mural pour téléviseur au format PDF gratuitement ! Retrouvez votre notice VP1 - SANUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VP1 de la marque SANUS.
MODE D'EMPLOI VP1 SANUS
Attention: Évitez les dommages matériels et les blessures!
Ne pas utiliser ce produit à d'autres fins que celles spécifiées par fabricant. Le plafond doit pouvoir supporter cinq fois le poids total du projeteur et du support. Ce produit est conçu seulement pour être installé sur un plafond dont la charpente est en bois! Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter un installateur qualifié ou le service à la clientèle du fabricant. Fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.
Pièces et matériel fournis - Voir l'illustration en page 5 pour la liste des pièces et de la quincaillerie fournies.
Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de. Ne returnrez pas les pièces endommagées à votre revendeur. N'utilisez jamais de pièces endommagées !
Installation du support du projecteur - voir les illustrations de la page 6
Avant de commencer, serrez à la main les vis dans les orifices filétés au dos du projecteur afin de déterminer le diamètre de vis ajustat (M3, M4, M5 ou M6).
Il est possible de régler les bras de support VP1 pour les projecteurs avec des configurations de trous carrées atteignant jusqu'à 422,5 mm de côte.
Dévissez les vis de position du bras pour que le support accueille votre projecteur.
Réglez les bras du support de montage [06] pour correspondre à la configuration des trous et la surface de votre projecteur. Fixez le support [06] au projecteur à l'aide des vis et rondelles appropriées.
Une fois le montant [06] fixé, serrez solidement les vis de position du bras.
ATTENTION : Une utilisation inadéquate peut réduire la force de détention du boulon tire-fond. Afin d'éviter tout dommage matériel ou blessure :
Ne pas trop serrer les boulons tire-fond [17]. L'épaisseur du matériel de revêtement du plafond ne doit pas dépasser 16 mm (5/8 po). Les avant-trous DOIVENT être percés à une profondeur de 75 mm (3 po) à l'aide d'un foret de 5,5 mm (7/32 po).
Fixation aux SOLIVE de plafond en BOIS - voir les illustrations de la page 11.
- Repérez les solives. Marquez le centre de la solive de plafond à l'aide d'un point ou d'un clou fin, ou utilisez un localisateur bord à bord.
- Alignez la plaque fourreau plafonnier [01] et marquez les emplacements des trous.
- Percez des avant-trous tel qu'illustré.
- Serrez les boulons tire-fond [17] jusqu'à ce que les rondelles [18] s'appuient fermement sur la plaque fourreau plafonnier [01].
Fixation du TUBE et du cache - voir les illustrations de la page 12.
- Vissez soigneusement le tube filtré [04] ou [05] dans la plaque fourreau plafonnier jusqu'à ce qu'il rencontre le plafond ou soit entièrement visé dans la plaque [01].
- Insérez la vis de blocage du tube [19] dans la plaque [01] et serrez bien.
- Enclenchez le cache [02] ou [03] sur la plaque fourreau plafonnier [01].
Installation du support de pivotement - voir les illustrations de la page 13.
- Serrez soigneusement, à la main, le support de pivotement [07] sur le tube filtré [04] ou [05].
- Placez l'avant du support de pivotement [07] près de la zone cible puis soigneusement serrez la vis de calage à l'aide de la clé hexagonale [16].
Attention: NE PAS TROP SERRR!
Si vous serrez trop la vis de calage, vous risquez d'endommager le filtre du tuyau.
- Vissez la vis de fixation à l'aide d'un tournevis cruciforme jusqu'à ce que la vis ne soit plus visible dans le trou d'accès du support de pivotement [07].
Avertissement : une installation incorrecte peut CAUSER la CHUTE et l'endommagement du projecteur et RISQUE d'entrajner des blessures GRAVES - voir les illustrations de la page 14.
Fixez le support du projecteur [06] (avec le projecteur) sur le support de pivotement [07] en vous assurant que les fentes de fixation du support de pivotement [07] glissent sous les vis de serrage et que les vis sont bloquées à l'arrête des fentes. 2. Placez le levier de verrouillage en position « Bloqué » 3. Insérez la clé dans la serrure et tournez-la pour verrouiller le projecteur et le support de projecteur [06] au support de pivotement [07].
Ajustements - voir les illustrations de la page 15.
- Ajustement autour de l'AXE VERTICAL Devissez la vis de blocage d'ajustement autour de l'AXE VERTICAL à l'aide d'un tournevis cruciforme #2. Tournez la vis d'ajustement minutieux autour de l'AXE VERTICAL vers la droite ou la gauche à l'aide d'un tournevis cruciforme #2 jusqu'à ce que l'image soit correctement alignée avec la cible. Serrez la vis de blocage d'ajustement autour de l'AXE VERTICAL à l'aide d'un tournevis cruciforme #2.
- Ajustement de l'INCLINAISON LATERALE
Devissez la vis de blocage d'ajustement de l'INCLINAISON LATERALE à l'aide d'un tournevis cruciforme #2. Tournez la vis d'ajustement minutieux de l'INCLINAISON LATER ATERALE à l'aide d'un tournevis cruciforme #2. 3. Ajustement de l'INCLINAISON LONGITUDINALE
Dévissez la vis de blocage d'ajustement de l'INCLINAISON LONGITUDINALE à l'aide d'un tournevis cruciforme #2. Tournez la vis d'ajustement minutieux de l'INCLINAISON LONGITUDIN ONGITUDINALE à l'aide d'un tournevis cruciforme #2.
