MODE D'EMPLOI AIRLIS THERMOR

Pompe à chaleur : 2 ans

Notice d’installation et d’utilisation Caractéristiques - Installation Mise en service - Utilisation Entretien et maintenance - Garantie (1) Par rapport à un chauffe-eau classique 300 L.

SCHÉMA ÉLECTRIQUE POUR LA MISE EN SERVICE DE VOTRE CHAUFFE-EAU 1 – Raccordement électrique SANS contact Heures Creuses / Heures Pleines (recommandé)

Vers tableau électrique

16A Bornier Alimentation Générale Vers thermostat

Vers tableau électrique

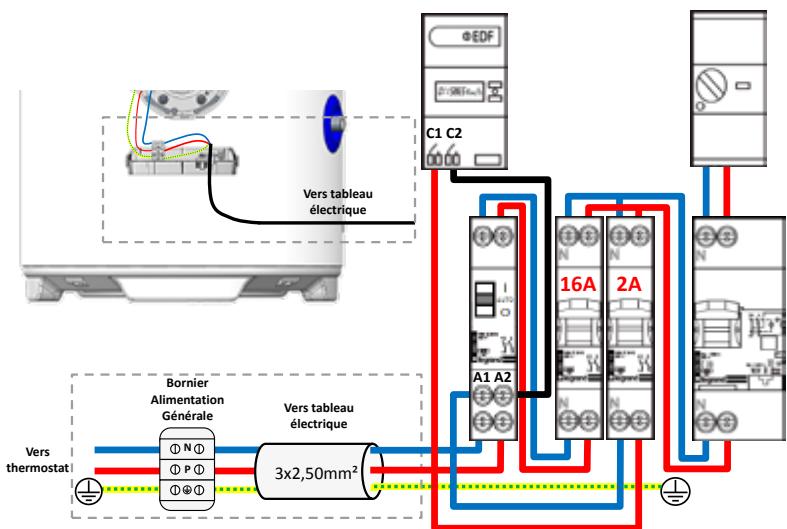

2 – Raccordement électrique AVEC contact Heures Creuses / Heures Pleines

Vers tableau électrique

16A 2A Bornier Alimentation Générale Vers thermostat

A1 A2 Vers tableau électrique

Se reporter aux paragraphes « Raccordement Electrique » et « Mise en service » de la notice pour plus d’informations.

Manuel à conserver, même après l’installation du produit. AVERTISSEMENTS Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. INSTALLATION ATTENTION : Produit lourd à manipuler avec précaution : Installer l’appareil dans un local à l’abri du gel. La destruction de l’appareil par surpression due au blocage de l’organe de sécurité est hors garantie. II. S’assurer que la cloison est capable de supporter le poids de l’appareil rempli d’eau. III. Si l’appareil doit être installé dans un local ou un emplacement dont la température ambiante est en permanence à plus de 35°C, prévoir une aération de ce local. I.

IV. Dans une salle de bain ne pas installer ce produit dans les volumes V0, V1 et V2 (voir figure ci-contre). Si les dimensions ne le permettent pas, ils peuvent néanmoins être installés dans le volume V2. V. Placer l’appareil dans un lieu accessible. VI. Se reporter aux figures d’installation du chapitre « Installation ». VII. Cet appareil n’est pas conçu pour être installé au-delà de 2 000 m d’altitude. Ne jamais boucher, couvrir ou obstruer les entrées et sorties d’air du produit. Il est impératif d’installer un bac de rétention sous le chauffe-eau lorsque celui-ci est positionné dans un faux plafond, des combles ou au-dessus de locaux habités. Une évacuation raccordée à l’égout est nécessaire. Le chauffe-eau doit obligatoirement (conformément à l'article 20 de la norme EN 60335-1) être fixé au sol à l'aide de la patte de fixation prévue pour cet usage. RACCORDEMENT HYDRAULIQUE Installer obligatoirement à l’abri du gel un organe de sécurité (ou tout autre dispositif limiteur de pression), neuf, de dimensions 3/4" (20/27) et de pression 0,7 MPa (7 bar) sur l’entrée du chauffe-eau, qui respectera les normes locales en vigueur. Un réducteur de pression (non fourni) est nécessaire lorsque la pression d’alimentation est supérieure à 0,5 MPa (5 bar) qui sera placé sur l’alimentation principale. 2

Raccorder l’organe de sécurité à un tuyau de vidange, maintenu à l’air libre, dans un environnement hors gel, en pente continue vers le bas pour l’évacuation de l’eau de dilatation de la chauffe ou l’eau en cas de vidange du chauffe-eau. Aucun organe (vanne d’arrêt, réducteur de pression, flexible...) ne doit être placé entre le groupe de sécurité et le piquage eau froide du chauffe-eau. Ne pas raccorder directement aux canalisations en cuivre le raccord eau chaude. Il doit être obligatoirement équipé d’un raccord diélectrique (fourni avec l’appareil). En cas de corrosion des filetages du raccord eau chaude non équipé de cette protection, notre garantie ne pourrait être appliquée. RACCORDEMENT ELECTRIQUE La mise à la terre est obligatoire. Une borne spéciale portant le repère est prévu à cet effet. Avant tout démontage du capot, s’assurer que l’alimentation est coupée pour éviter tout risque de blessure ou d’électrocution. L’installation électrique doit comporter en amont de l’appareil un dispositif de coupure omnipolaire (disjoncteur, fusible) conformément aux règles d’installation locales en vigueur (disjoncteur différentiel 30 mA). Ne jamais alimenter directement l’élément chauffant. ENTRETIEN – MAINTENANCE - DEPANNAGE Vidange : Couper l’alimentation électrique et l’eau froide, ouvrir les robinets d’eau chaude puis manœuvrer la soupape de vidange de l’organe de sécurité. Le dispositif de vidange du limiteur de pression doit être mis en fonctionnement périodiquement (au moins une fois par mois). Cette 3

manœuvre permet d'évacuer d'éventuels dépôts de tartre et de vérifier qu'il ne soit pas bloqué. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. Se reporter aux schémas de câblage dans le chapitre « Raccordement électrique » « Installation ». La notice d'utilisation de cet appareil est disponible en contactant le service après-vente (coordonnées en fin de notice).

Glossaire des pictogrammes utilisés Panneau Attention : Indique les procédures présentant un risque (en cours d’installation, de manipulation ou de modification) Mémo : Signale les remarques d’ordre général

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Présentation du produit 1.

Recommandations importantes

Consignes de sécurité

Les travaux d’installation et de service sur les chauffe-eau thermodynamiques peuvent présenter des dangers en raison de hautes pressions et de pièces sous tension électrique. Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus par un personnel formé et qualifié uniquement.

Transport et stockage Respecter les recommandations de transport et de manutention figurant sur l'emballage du chauffeeau. Notre responsabilité ne saurait être engagée pour tout défaut du produit résultant d'un transport ou d'une manutention du produit non conforme à nos préconisations. Il est formellement interdit de gerber ce produit.

Contenu de l’emballage 1 Notice

1 Sachet contenant un raccord diélectrique avec 2 joints à installer sur le piquage eau chaude

1 Tube d’évacuation des condensats (2 m)

1 Clip de fixation du tube d’évacuation

1 Patte d’accroche au sol avec vis

Sangle de manutention

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

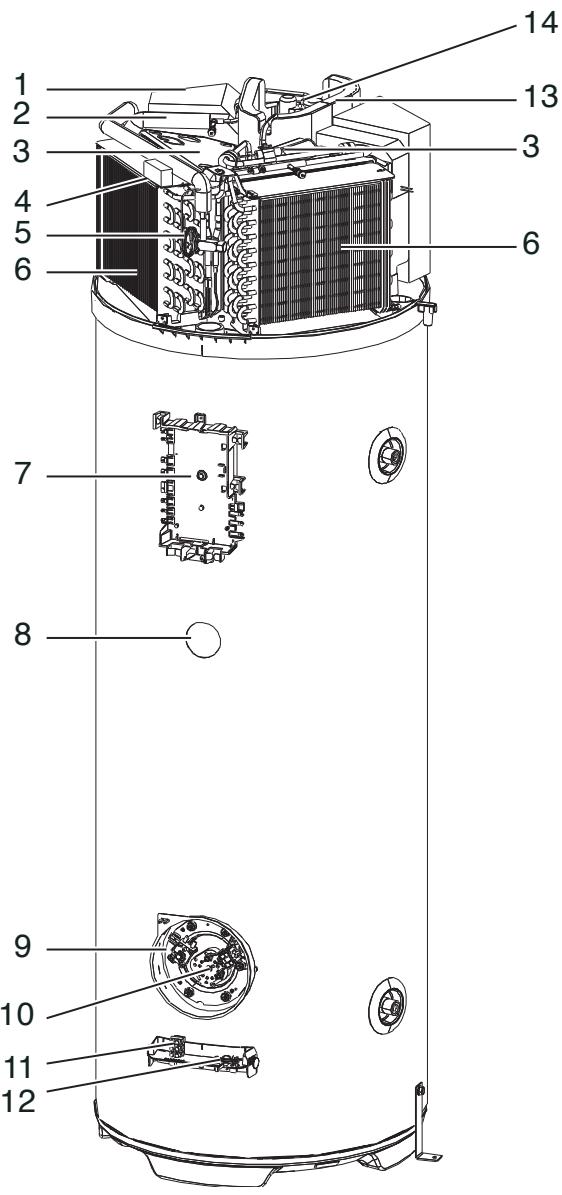

Description du chauffe-eau

Ne jamais boucher, couvrir ou obstruer les entrées et sorties d’air du produit. 3.1.

Panneau de commandes

Emplacement pour patte d’accroche

Groupe Pompe à chaleur

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Mousses d'insonorisation

Sonde entrée évaporateurs

Régulation électronique

Sonde régulation ECS

Bornier alimentation générale

Jacquette isolante compresseur

Présentation du produit

Paramétrage / Utilisation

Principe de fonctionnement

Le chauffe-eau thermodynamique utilise l’air extérieur pour la préparation de l’eau chaude sanitaire. Le fluide frigorigène contenu dans la pompe à chaleur effectue un cycle thermodynamique lui permettant de transférer l’énergie contenue dans l’air extérieur vers l’eau du ballon. Le ventilateur envoie un flux d’air dans l’évaporateur. Au passage dans l’évaporateur, le fluide frigorigène s’évapore. Le compresseur comprime les vapeurs du fluide ce qui élève sa température. Cette chaleur est transmise par le condenseur enroulé autour de la cuve et qui réchauffe l’eau du ballon. Le fluide passe ensuite dans le détendeur thermostatique, il se refroidit et retrouve sa forme liquide. Il est alors de nouveau prêt à recevoir de la chaleur dans l’évaporateur.

Entretien, Maintenance et Dépannage

Présentation du produit

Entretien, Maintenance et Dépannage

Paramétrage / Utilisation

Caractéristiques techniques

Modèle Dimensions (Hauteur x Largeur x Profondeur)

Raccordement eau chaude / eau froide

Protection anti-corrosion Pression d’eau assignée Raccordement électrique (tension/fréquence)

230 V monophasé 50 Hz

Puissance maximale totale absorbée par l’appareil

W Puissance maximale absorbée par la PAC W

Puissance absorbée par l’appoint électrique

W Plage de réglage de la consigne de température de l’eau

Plage de température d’utilisation de la pompe à chaleur

Puissance acoustique*

Classe d'efficacité énergétique pour le chauffage de l'eau Fluide frigorigène R134a Volume fluide frigorigène R134a Charge en fluide rapportée au volume d’eau

Quantité d’eau chaude à 40° : V40td en 8h(HC)

Quantité d’eau chaude à 40° : V40td en 14h (HC+6h)

Produit certifié NF Electricité Performance

Performances certifiées à 15°C d’air (CDC LCIE 103-15/B) & non gainé** Coefficient de performance (COP) Puissance absorbée en régime stabilisé (P es) Temps de chauffe (th) Température de référence (Tref)

* Testé en chambre semi-anéchoïque selon la norme ISO3744. ** Performances mesurées pour une chauffe de l’eau de 10 °C à 54 °C selon le protocole du cahier des charges de la marque NF Electricité Performance N° LCIE 103-15B, des chauffe-eau thermodynamiques autonomes à accumulation (basé sur la norme EN 16147 avec un profil L de soutirage en 200 L et un profil XL de soutirage en 270 L). Cet appareil est conforme aux directives 2014-30-UE concernant la compatibilité électromagnétique et 2014-35-UE concernant la basse tension et 2013-814-UE concernant l'Ecoconception.

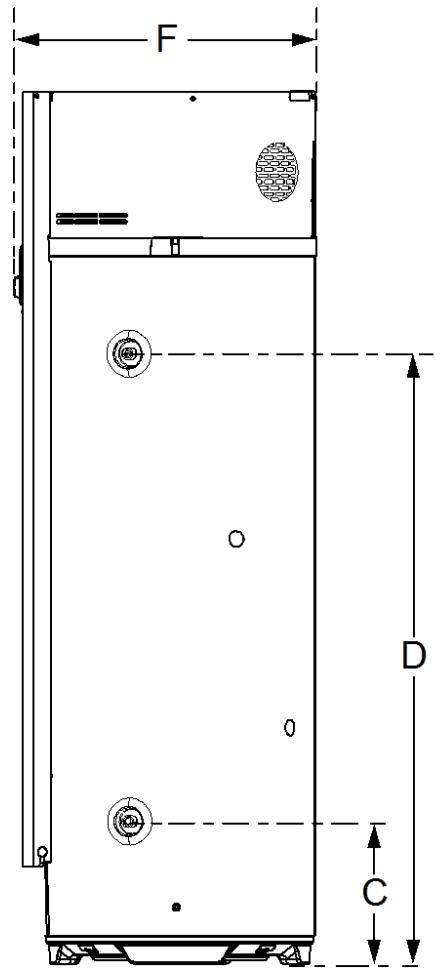

Présentation du produit

C Hauteur entrée eau froide

D Hauteur sortie eau chaude

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Raccordement électrique

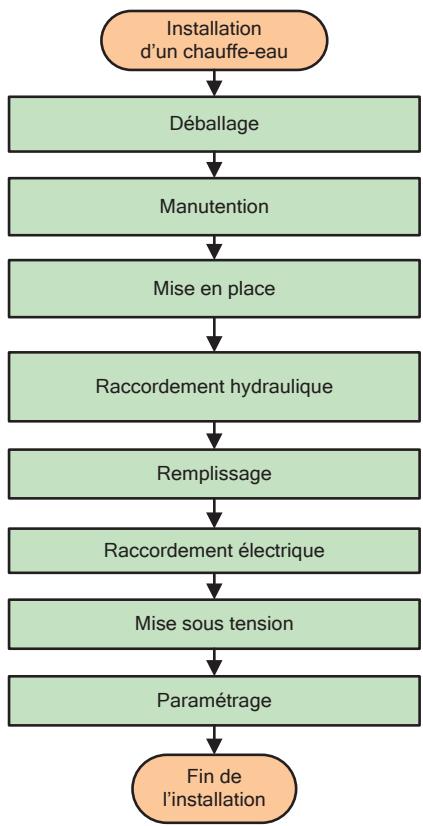

Fin de l’installation

Déballage Respecter les recommandations de déballage figurant sur l'emballage du chauffe-eau. Notre responsabilité ne saurait être engagée pour tout défaut du produit résultant d'un déballage du produit non conforme à nos préconisations.

Manutention Respecter les recommandations de transport et de manutention figurant sur l'emballage du chauffeeau.

Pour la manutention du chauffe-eau, utiliser la sangle prévue à cet effet en respectant la bonne façon de porter le chauffe-eau, voir figure ci-après.

Présentation du produit

Entretien, Maintenance et Dépannage

Paramétrage / Utilisation

Mise en place du produit

Configurations interdites Chauffe-eau puisant l’air d’une pièce chauffée.

Installation dans des locaux poussiéreux.

Puisage d’air contenant des solvants ou des matières explosives.

Installation dans un local soumis au gel.

Objets posés sur le dessus du chauffe-eau

Préconisations Installer obligatoirement un bac de rétention d’eau sous le chauffe-eau lorsque celui-ci est positionné au-dessus de locaux habités.

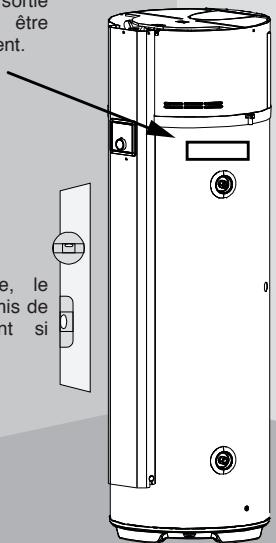

L’étiquette signalétique située au-dessus de la sortie eau chaude doit être accessible à tout moment.

Hauteur minimale nécessaire du sol au plafond pour relever le produit :

200 L : 1627 mm 270 L : 1948 mm

Avant le remplissage, le chauffe-eau doit être mis de niveau en le calant si besoin.

Le chauffe-eau doit être installé sur un sol lisse et horizontal et ne doit pas être en contact avec un mur.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

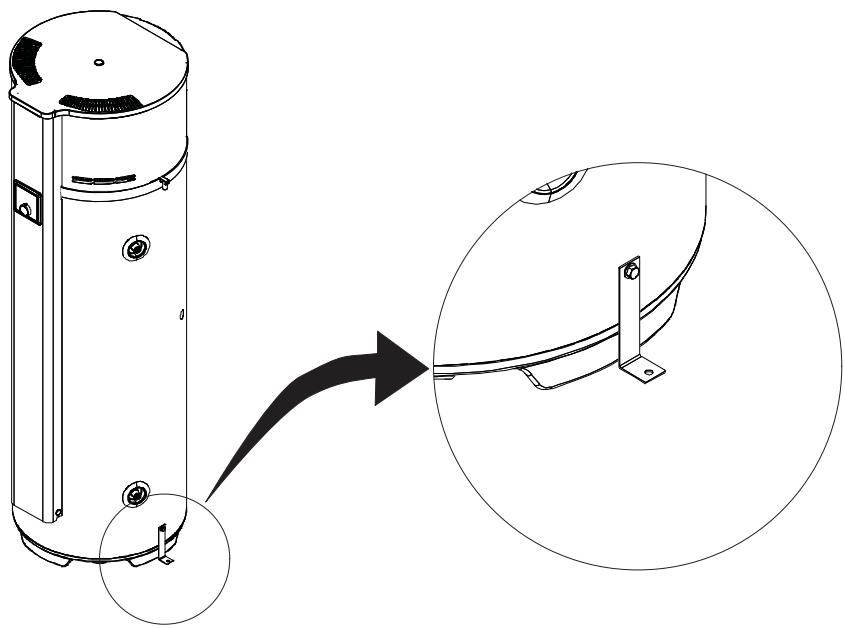

Fixer le chauffe-eau avec une des pattes de fixation livrées. Le chauffe-eau doit obligatoirement (conformément à l’article 20 de la norme EN 60335-1) être fixé au sol à l’aide de la patte de fixation prévue pour cet usage.

Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habitation.

Local conseillé = enterré ou semi enterré, pièce où la température est supérieure à 10 °C toute l’année.

Exemples de locaux non chauffé : •

Garage : récupération des calories gratuites libérées des appareils électroménagers en fonctionnement.

Buanderie : Déshumidification de la pièce et récupération des calories perdues des lave-linge et sèche-linge.

Pièce semi-enterrée : Récupération des calories gratuites libérées par le sol et les parois du sous-sol.

Contraintes d’installation

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Exemple d’installation sans gainage

Hors volume des encombrants Température de la pièce entre 5 et 35°C, hors fonctionnement du chauffe-eau.

Hauteur totale mini du sol au plafond 200 L : 1,68 m 270 L : 2,01 m

710 900 mm mm mini mini

Le visuel du chauffe-eau de la figure ci-dessus est non contractuel.

Respecter les espacements minimum indiqués pour éviter une recirculation de l’air. Le produit ne doit pas être en contact avec les murs afin d’éviter la transmission de vibrations. Afin de ne pas endommager le produit et dégrader ses performances, les entrées et sorties d’air ne doivent en aucun cas être bouchées, couvertes ou obstruées.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Raccordement hydraulique

L’installation d’un bouclage sanitaire est interdite. En cas de défaillance de l’appareil sur une installation avec bouclage, la garantie ne s’applique pas. Il est recommandé de prendre connaissance des avertissements en début du document. L’entrée d’eau froide est repérée par une collerette bleue et la sortie d’eau chaude par une collerette rouge. Elles sont filetées au pas gaz diam. 20/27 (3/4"). Pour les régions où l’eau est très calcaire (Th>20°f), il est recommandé de traiter celle-ci. Avec un adoucisseur, la dureté de l’eau doit rester supérieure à 15°f. L’adoucisseur n’entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit agréé pour la France et soit réglé conformément aux règles de l’art, vérifié et entretenu régulièrement. Les critères d’agressivité de l’eau doivent respecter ceux définis par le DTU 60.1.

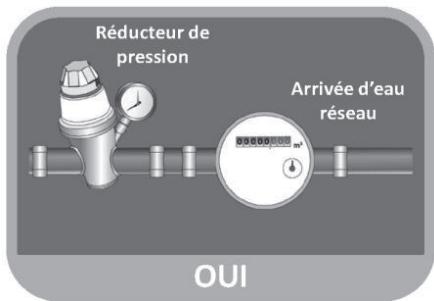

Raccordement eau froide

Avant de procéder au raccordement hydraulique, vérifier que les canalisations du réseau sont propres. L’installation doit être effectuée à l’aide d’un groupe de sécurité taré à 0,7 MPa (7 bar) (non fourni), neuf, portant le marquage NF (norme NF EN 1487) raccordé directement sur le piquage eau froide du chauffe-eau. De l’eau pouvant s’écouler du tuyau de décharge du dispositif limiteur de pression, le tuyau de décharge doit être maintenu à l’air libre. Quel que soit le type d’installation, il doit comporter un robinet d’arrêt sur l’alimentation d’eau froide, en amont du groupe de sécurité. L’évacuation du groupe de sécurité doit être raccordée aux eaux usées en écoulement libre, via un siphon. Elle doit être installée dans un environnement maintenu hors gel. Le groupe de sécurité doit être mis en fonctionnement régulièrement (1 à 2 fois par mois). L’installation doit comporter un réducteur de pression si la pression d’alimentation est supérieure à 0,5 MPa (5 bar). Le réducteur de pression doit être installé au départ de la distribution générale (en amont du groupe de sécurité). Une pression de 0,3 à 0,4 MPa (3 à 4 bar) est recommandée.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Raccordement eau chaude La réglementation française impose, dans les pièces destinées à la toilette, une température maximale de l’eau chaude sanitaire à 50 °C maximum aux points de puisage. Dans les autres pièces, la température de l’eau chaude sanitaire est limitée à 60°C aux points de puisage. Dans le cas d’utilisation de tuyaux en matière de synthèse (ex. : PER, multicouche…), la pose d’un régulateur thermostatique en sortie de chauffe-eau est obligatoire. Il doit être réglé en fonction des performances du matériau utilisé.

Insérer le tuyau d’évacuation (3) des condensats sur le collecteur d’écoulement (2) à l’arrière droite du produit.

Fixer le presse-tube (1) sur le tuyau d’écoulement et le serrer dans la zone de recouvrement du tube et du collecteur.

Raccorder l’autre extrémité de tuyau l’évacuation des eaux usées via un siphon.

Il est impératif de prévoir un siphon d’écoulement aux eaux usées.

Remplissage du chauffe-eau Dans le cas de chauffe-eau type ACI, si l’alimentation électrique du chauffe-eau est coupée pendant plus de 1 semaine, le chauffe-eau doit être vidangé.

Ouvrir le ou les robinets d’eau chaude.

Ouvrir le robinet d’eau froide situé sur le groupe de sécurité (s’assurer que le clapet de vidange du groupe est en position fermée).

Après écoulement aux robinets d’eau chaude, fermer ceux-ci. Le chauffe-eau est plein d’eau.

Vérifier l’étanchéité du raccordement aux tubulures et le bon fonctionnement des organes hydrauliques en ouvrant la vanne de vidange du groupe de sécurité plusieurs fois, afin d’éliminer la présence d’éventuels résidus dans la soupape d’évacuation.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Raccordement électrique Il est recommandé de prendre connaissance des avertissements en début du document.

Préconisation/Consignes de sécurité

Se référer au schéma de raccordement électrique situé au verso de la couverture. Le chauffe-eau ne peut être mis sous tension qu’après son remplissage en eau, se reporter au chapitre « Remplissage du chauffe-eau » - « Installation ». Nous préconisons une installation du chauffe-eau en alimentation permanente afin d'optimiser les performances du produit. Le raccordement électrique doit être effectué, hors tension, par un professionnel qualifié. Le chauffe-eau doit être raccordé sur un réseau à courant alternatif 230 V monophasé 50 Hz. Le raccordement électrique doit être conforme aux normes d’installation NFC 15-100 ainsi qu’aux préconisations en vigueur dans le pays où le chauffe-eau est installé. L’installation doit comporter : •

Un disjoncteur 16 A omnipolaire (courbe C minimum) avec ouverture des contacts d’au moins 3 mm.

Une protection par un disjoncteur différentiel de 30 mA.

Le thermostat de sécurité équipant l’appoint électrique ne doit en aucun cas subir de réparations en dehors de nos usines. Le non-respect de cette clause supprime le bénéfice de la garantie.

Fonctionnement avec contact HP/HC Dans cette configuration, l’appoint électrique et la pompe à chaleur ne sont pas autorisés à fonctionner en heures pleines. Voir le schéma électrique en page de garde.

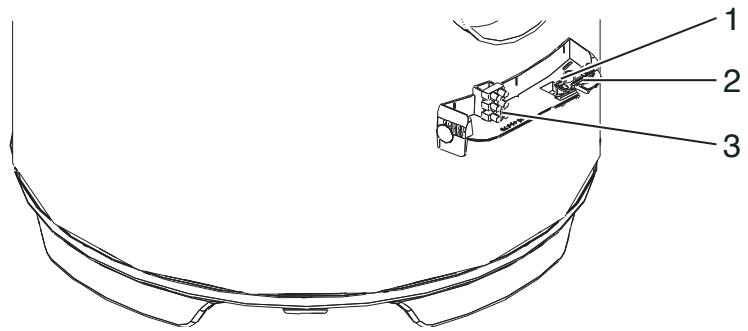

Retirer la colonne de façade, voir la section Ouverture du produit pour maintenance.

Brancher les fils d’alimentation au niveau du bornier (3).

Dévisser la vis de maintien (1) et ouvrir le serre-câble (2).

Passer le câble dans le logement et le fixer en refermant le serre-câble (2).

Serrer la vis de maintien (1) pour fixer le serre-câble.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Mise en service Si le chauffe-eau a été incliné, attendre au minimum 1h avant la mise en service. A la première mise en service, la pompe à chaleur démarre avec un délai d’attente de 5 minutes.

Mettre le chauffe-eau sous tension.

Vérifier qu’aucun code erreur n’apparaît sur le panneau de commandes.

Effectuer le paramétrage de votre chauffe-eau, voir le chapitre « Paramétrage / Utilisation ».

Dans le cas d'un raccordement électrique sur un signal HP/HC, mettre le contacteur en marche forcée (I) pour démarrer tout de suite la chauffe.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Paramétrage / Utilisation 1.

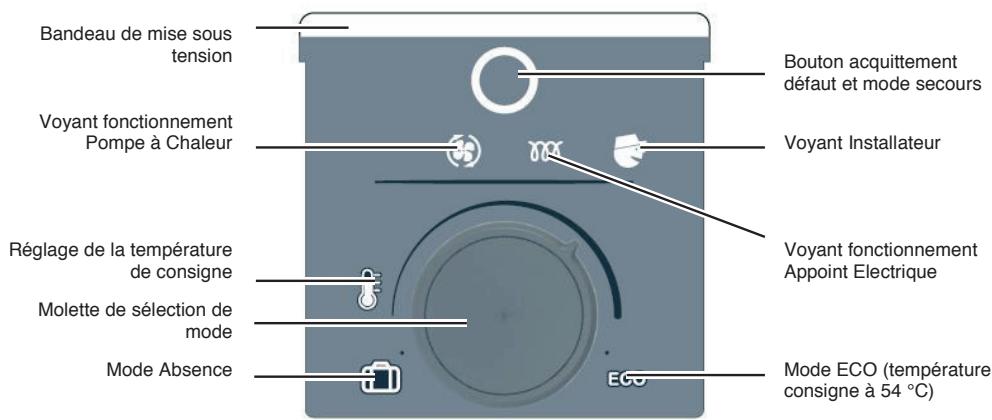

Panneau de commandes Bandeau de mise sous tension

Bouton acquittement défaut et mode secours

Voyant fonctionnement Pompe à Chaleur

Réglage de la température de consigne

Voyant fonctionnement Appoint Electrique

Molette de sélection de mode Mode ECO (température consigne à 54 °C)

Pompe à chaleur Compresseur et ventilateur

Ce voyant indique que la pompe à chaleur est en fonctionnement.

Ce voyant indique que l'appoint électrique est en fonctionnement

Ce voyant indique la présence d'un défaut (fixe) ou le fonctionnement en mode secours (clignotement)

Le bouton d’acquittement de défaut est allumé uniquement lorsqu’un défaut est apparu. Un appui court sur ce bouton permet d’acquitter le défaut. Bouton acquittement défaut Un appui long permet de passer en mode secours. Cette manipulation est à effectuer uniquement sur demande du service client Mode Eco

Ce voyant indique que le mode ECO est activé. Choisir ce mode pour la production d’eau chaude réduite pour maximiser les économies (T°= 54 °C).

Ce voyant indique que le mode ABSENCE est activé. Choisir ce mode pour la mise hors gel (15 °C) du chauffe-eau et lors d’une absence prolongée.

Réglage de la température souhaitée/de consigne

Ce voyant indique que le réglage manuel de la température de consigne est activé. Utiliser la molette afin de régler la température de consigne entre 50 °C et 62 °C.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Description des modes Les performances du produit sont optimisées pour un fonctionnement en alimentation permanente.

Description Permet de gérer la température de consigne de l'eau chaude sanitaire afin de l'adapter à ses besoins. Fonctionnement à une température de consigne réduite (54 °C)

Absence prolongée : mise hors gel du chauffe-eau (15 °C)

Fonctionnement du mode Manuel

Ce mode de fonctionnement permet le réglage de la température de consigne de l'eau chaude sanitaire de 50 °C à 62 °C. Ce mode permet d'optimiser la production d'eau chaude sanitaire en fonction de la consommation. Pour ce faire l'appoint électrique peut être sollicité. En cas de raccordement HP/HC, privilégiez une consigne plus élevée afin de garantir le confort.

Température consigne : 56 °C

Température consigne min. : 50 °C Température consigne max. : 62 °C Fonctionnement du mode ECO Dans ce mode de fonctionnement le chauffe-eau privilégie le fonctionnement avec la pompe à chaleur. Ce mode de fonctionnement permet d'optimiser la consommation énergétique grâce à une température de consigne idéale (54 °C) qui offre le meilleur rendement. Ce mode est particulièrement recommandé dans le cas d'une alimentation permanente. En fonction des conditions d'installations (permanent ou HP/HC) et de la température de la pièce ce mode peut faire appel à l'appoint électrique.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Fonctionnement du mode ABSENCE Ce mode de fonctionnement permet de réaliser des économies et de protéger le ballon pendant une absence prolongée : la régulation maintient l’eau au-dessus de 15 °C et la protection contre la corrosion est assurée. A la sortie du mode absence, le chauffe réalise une chauffe anti-légionellose si la période d'absence a durée plus de deux jours. Par défaut, le produit effectuera de manière autonome une chauffe anti-légionellose (chauffe jusqu'à consigne maximum) tous les 30 jours ou lorsqu'un niveau présentant un risque de prolifération sera détecté. Si une quelconque défaillance ou si une température d'air en dehors de la plage de fonctionnement de la pompe à chaleur (5 °C à 35 °C) est détectée par l'appareil, l'appoint électrique sera sollicité pour garantir une quantité minimale d'eau chaude sanitaire

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Entretien, Maintenance et Dépannage 1.

Conseils à l’utilisateur

Une vidange du chauffe-eau est nécessaire dans le cas où le mode absence ne peut être utilisé ou dès lors que l’appareil est mis hors tension. Procéder de la façon suivante : I.

Fermer l’arrivée d’eau froide.

Ouvrir le robinet de vidange du groupe de sécurité.

Afin de maintenir les performances de votre chauffe-eau, il est conseillé d'effectuer un entretien régulier. Par l’UTILISATEUR : Quoi

Le groupe de sécurité

Comment Manœuvrer la soupape de sécurité. Vérifier qu'un écoulement correct s'effectue. Vérifier l'état général de votre appareil : pas de code Err , pas de fuite d'eau au niveau des raccordements...

L’appareil doit être mis hors tension avant l’ouverture du capot de façade ainsi que du capot supérieur.

Par le PROFESSIONNEL : Quoi

L’écoulement des condensats

Vérifier la propreté du tube d'évacuation des condensats.

La connectique électrique

Vérifier qu'aucun fil n'est desserré sur les câblages internes et externes et que tous les connecteurs sont en place.

L’appoint électrique

Vérifier le bon fonctionnement de l'appoint électrique par une mesure de puissance.

Si l'eau d'alimentation du chauffe-eau est entartrante, effectuer un détartrage.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

L’accès à la vis de réglage du détendeur par un personnel non frigoriste est interdit. Tout réglage du détendeur sans avis favorable du constructeur peut conduire à une non prise sous garantie du produit. Il est déconseillé de toucher au réglage du détendeur avant d’avoir épuisé toutes les autres solutions de réparation. Par le PROFESSIONNEL FRIGORISTE : Quoi

L’échange thermique de la pompe à chaleur

Vérifier le bon échange de la pompe à chaleur.

Les éléments de la pompe Tous les 2 ans* à chaleur

Vérifier le bon fonctionnement du ventilateur dans les 2 vitesses et de la vanne gaz chaud.

Nettoyer l'évaporateur à l'aide d'un pinceau nylon et de produits ni abrasifs ni corrosifs.

* Pour les cas de milieux poussiéreux, augmenter la fréquence de l'entretien.

Ouverture du produit pour maintenance

Accès au compartiment régulation

Retirer la vis (1) maintenant le capot supérieur (2).

Retirer le capot supérieur et le poser de façon à ne pas gêner les interventions sur le chauffe-eau.

Retirer les 2 vis (3) maintenant la colonne au chauffe-eau.

Soulever la colonne de façade et la déposer sur la demi-virole de gauche dans les encoches (4) prévues à cet effet. Lors de la manipulation de la colonne, faire attention au câble.

Accès au compartiment Pompe à chaleur Retirer le capot supérieur et la colonne de façade, se référer au paragraphe 3.1. Lors de la manipulation de la colonne, faire attention au câble.

Retirer la pièce plastique maintenant les 2 demi-viroles.

Présentation du produit

Entretien, Maintenance et Dépannage

Paramétrage / Utilisation

Débloquer chaque demi-virole en effectuant une rotation.

Retirer les 2 demi-viroles en les soulevant et les poser de façon à ne pas gêner les interventions sur le chauffeeau.

En cas d’anomalie, absence de chauffe ou dégagement de vapeur au soutirage, coupez l’alimentation électrique et prévenez votre installateur. Les opérations de dépannage doivent être réalisées exclusivement par un professionnel.

Gestion / Signalement des défauts Dans tous les cas de défaut, le témoin

4.1.1. Gestion / Signalement des défauts « Ballon » Code erreur

Err 03 Défaut électrique de la sonde d'eau

2 clignotements du témoin

3 clignotements du témoin

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Err 09 Eau trop chaude

4 clignotements du témoin

Err 21 Défaut électrique de la sonde d'air

7 clignotements du témoin

Err 22 Défaut électrique de la sonde d'évaporation

9 clignotements du témoin

Err 305 Défaut cohérence sondes

11 clignotements du témoin

4.1.2. Gestion / Signalement des défauts « PAC » Code erreur

Err 25 Défaut alimentation compresseur

2 clignotements du témoin

Err 28 Manque d'efficacité du dégivrage

3 clignotements du témoin

Err 301 Absence de chauffe de la PAC

4 clignotements du témoin

Err 302 Perte de fluide Err 303 Tirage au vide Err 304 Sortie de MAP

5 clignotements du témoin 7 clignotements du témoin 9 clignotements du témoin

L'alarme peut être suspendue ou réarmée en appuyant (appui court) sur le bouton d’acquittement (voir le chapitre « Panneau de commandes »).

4.2.1. Codes erreur « Ballon » Code erreur

Sonde de température d’eau Défaut électrique de défectueuse ou hors la sonde d'eau plage de mesure Err 03

Lecture de la température d’eau impossible : pas de chauffe.

Dépannage Vérifier la connexion (repère A1) de la sonde de température d’eau (doigt de gant). Vérifier l’absence d'humidité dans le doigt de gant où se situe la sonde. Si nécessaire, remplacer la sonde.

Défaut ACI Err 09 Eau trop chaude

Absence d'eau dans le ballon ou liaison ACI ouverte

Mettre en eau le ballon. Pas de chauffe

Vérifier circuit ACI (connectique, filerie et conductivité de l'eau, ...)

Vérifier si la température d’eau réelle au point Risque de de puisage est bien élevée (T>80 °C). Température d’eau déclenchement de la trop chaude sécurité mécanique : pas Vérifier la connexion (repère A1) et le (T>80°C) positionnement de la sonde de température de chauffe. d’eau (doigt de gant).

Présentation du produit Code erreur

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Dépannage Vérifier que l’appoint électrique n’est pas piloté en permanence. Réarmer la sécurité mécanique si nécessaire.

Err 21 Sonde entrée d’air Défaut électrique de défectueuse ou hors plage de mesure la sonde d'air Err 22 Sonde évaporateur Défaut électrique de haut défectueuse ou hors plage de la sonde mesure (-20 à 110) d'évaporation

Err 305 Défaut cohérence sondes

Reprise humidité sur sonde évaporateur

Vérifier les connexions (repère A4) et le positionnement de la sonde air entrant. Si nécessaire, remplacer le faisceau de sondes.

Vérifier les connexions (repère A4) et le bon plaquage de la sonde sur son tube.

Vérifier le fonctionnement du ventilateur et qu'il tourne librement et sans s'arrêter. Vérifier que le bord de carte de régulation est sec et que le connecteur soit bien branché.

Chauffe en ELEC Le défaut peut disparaitre en cas de séchage des sondes. Si le défaut persiste : remplacement du faisceau sondes.

4.2.2. Codes erreur « PAC » Code erreur Err 25 Défaut alimentation compresseur Err 28 Manque d'efficacité du dégivrage Err 301 Absence de chauffe de la PAC Err 302 Perte de fluide

Err 303 Tirage au vide

Causes Sécurité thermique compresseur

Défaut du système de dégivrage

Conséquences Arrêt PAC. Chauffe en ELEC.

Arrêt PAC. Chauffe en ELEC.

Non élévation de la température après

4h de chauffe PAC Chauffe en ELEC.

Pas d'échange sur évaporateur

Manque fluide ou encrassement ou pas de ventilation

Dépannage Vérifier les connexions du compresseur (repère R1), du pressostat, du condensateur de démarrage (15 mF). Contrôler les résistances des bobinages compresseur. Vérifier la propreté de l'évaporateur. Vérifier la charge fluide R134a (appareil dégivré). Vérifier le fonctionnement des ventilateurs. Vérifier la bonne évacuation des condensats. Vérifier la charge fluide R134a. Recherche de fuite de fluide R134a. Vérifier la propreté de l'évaporateur. Vérifier la propreté des entrées d'air. Vérifier qu'il n'y ait pas d'obstacle / objet sur les entrées d'air. Contrôler le ventilateurs.

Vérifier la propreté des évaporateurs. Vérifier la charge fluide R134a.

Contrôler les résistances des bobinages compresseur. Vérifier la charge fluide R134a.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Autres pannes sans affichage de codes d’erreur

Diagnostic et dépannage

Plus de chauffe Pas d’eau chaude

Pas d’alimentation électrique du chauffe-eau : fusible, câblage…

Vérifier la présence de tension sur les fils d’alimentation Vérifier les paramètres de l’installation (voir les plages de fonctionnement)

Eau insuffisamment chaude.

L’alimentation principale du chauffeeau n’est pas permanente.

Vérifier que l’alimentation du l’appareil soit bien permanente. Vérifier l'absence de retour d'eau froide sur le circuit d'eau chaude, (possible mitigeur défectueux).

Réglage de la consigne de température à un niveau trop bas.

Régler la température de consigne plus haute.

Mode ECO sélectionné & températures d’air hors plage.

Sélectionner le mode AUTO. Vérifier les durées des plages de programmation.

Elément chauffant ou son câblage partiellement hors service.

Vérifier la résistance de la bougie sur le connecteur du faisceau bougie, ainsi que le bon état du faisceau. Vérifier le thermostat de sécurité.

Quantité d’eau chaude insuffisante

Peu de débit au robinet d’eau chaude.

Sous dimensionnement du chauffeeau

Vérifier la réception d’un signal Heures Creuses.

Fonctionnement en ECO Tourner la molette pour activer le fonctionnement normal.

Filtre du groupe de sécurité encrassé. Nettoyer le filtre (voir chapitre Entretien). Chauffe-eau entartré.

Perte d’eau en continu au groupe de sécurité hors période de chauffe

L’appoint électrique ne fonctionne pas.

Débordement des condensats.

Détartrer le chauffe-eau.

Soupape de sécurité endommagée ou Remplacer le groupe de sécurité encrassée. Pression de réseau trop élevée

Vérifier que la pression en sortie du compteur d’eau n’excède pas 0,5 MPa (5 bar), sinon, installer un réducteur de pression réglé à 0,3 MPa (3 bar) au départ de la distribution générale d’eau.

Mise en sécurité du thermostat mécanique.

Réarmer la sécurité du thermostat au niveau de la résistante

Thermostat électrique défectueux

Remplacer le thermostat

Résistance défectueuse.

Remplacer la résistance

Ecoulement des condensats obstrué

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Diagnostic et dépannage

Absence de siphon sur le groupe de sécurité ou à l’évacuation des condensats

Pas d’eau dans le siphon du groupe de sécurité

Appoint électrique alimenté en permanence

Couper l’alimentation électrique et prévenir l’installateur.

Dégagement de vapeur au soutirage

Défaillance du panneau de commande ou Absence d’alimentation problème d’affichage Défaut du panneau.

Contrôler l’alimentation. Remplacer le panneau

Après l’entretien ou le dépannage, procéder à la vérification du bon fonctionnement du chauffe-eau.

Valeurs ohmiques des sondes en fonction de la température

Sonde doigt de gant, sondes évaporateur, sonde entrée d’air

----- Sonde doigt de gant, sondes évaporateur, sonde entrée d’air

Service après-vente Utiliser uniquement des pièces détachées d’origine constructeur. Toute intervention sur les parties électriques doit être confiée à un spécialiste.

Pour toute commande auprès d’un distributeur de la marque, préciser le type exact du chauffe-eau et son numéro de série relevés sur la plaque signalétique située au-dessus de la sortie eau chaude. L'adresse du service après-vente est rappelée au dos de cette notice.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Marque commerciale Code commercial

Numéro de série Numéro constructeur

L’appareil doit être mis hors tension avant l’ouverture du capot supérieur ainsi que de la colonne de façade (pour l’ouverture du capot, voir le paragraphe « Ouverture du produit pour maintenance »). Les pièces détachées peuvent être commandées par le professionnel directement sur le Portail de Services accessible sur le Site Internet de la marque. Rép.

Jacquette isolante compresseur

Ensemble compresseur

Ensemble évaporateur

Sonde entrée évaporateur

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Sont exclues de cette garantie les défaillances dues à : •

Des conditions d’environnement anormales : •

Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après départ usine.

Positionnement de l’appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).

Utilisation d’une eau présentant des critères d’agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).

Eau présentant un Th < 15 °f.

Pression d’eau supérieure à 0,5 MPa (5 bar).

Alimentation électrique présentant des surtensions importantes (réseau, foudre…).

Dégâts résultant de problèmes non décelables en raison du choix de l’emplacement (endroits difficilement accessibles) et qui auraient pu être évités par une réparation immédiate de l’appareil.

Une installation non conforme à la réglementation, aux normes et aux règles de l’art, notamment : •

Groupe de sécurité déporté ou rendu inopérant (réducteur de pression, clapet anti-retour ou vanne, ..., placés en amont du groupe de sécurité).

Absence ou montage incorrect d’un groupe de sécurité neuf et conforme à la norme NF EN 1487, modification de son tarage…

Absence de manchons (fonte, acier ou isolant) sur les tuyaux de raccordement eau chaude pouvant entraîner sa corrosion.

Raccordement électrique défectueux : non conforme à la NFC 15-100, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples sans embouts métal, non-respect des schémas de raccordements prescrits par le Constructeur.

Mise sous tension de l’appareil sans remplissage préalable (chauffe à sec).

Positionnement de l’appareil non conforme aux consignes de la notice.

Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie.

Installation d’une boucle sanitaire.

Paramétrage incorrect dans le cas d'une installation gainée.

Configuration de gainage non conforme à nos préconisations.

Un entretien défectueux : •

Entartrage anormal des éléments chauffants ou des organes de sécurité.

Non entretien du groupe de sécurité se traduisant par des surpressions.

Non nettoyage de l’évaporateur ainsi que de l'évacuation des condensats.

Modification des équipements d’origine, sans avis du constructeur ou emploi de pièces détachées non référencées par celui-ci.

Un appareil présumé à l’origine d’un sinistre doit rester sur place à la disposition des experts, le sinistré doit informer son assureur.

Présentation du produit

Paramétrage / Utilisation

Entretien, Maintenance et Dépannage

Conditions de garantie

Le chauffe-eau doit être installé par une personne habilitée conformément aux règles de l’art, aux normes en vigueur et aux prescriptions de nos services techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste. Dans ces conditions, notre garantie s’exerce par échange ou fourniture gratuite à notre Distributeur ou Installateur des pièces reconnues défectueuses par nos services, ou le cas échéant de l’appareil, à l’exclusion des frais de main d’œuvre, des frais de transport ainsi que toute indemnité de prolongation de garantie. Notre garantie prend effet à compter de la date de pose (facture d’installation faisant foi), en l’absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur l’étiquette signalétique du chauffe-eau majorée de six mois. La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cesse en même temps que celle de la pièce ou du chauffe-eau remplacé. Les frais ou dégâts dus à une installation défectueuse (gel, groupe de sécurité non raccordé à l’évacuation des eaux usées, absence de bac de rétention, par exemple) ou à des difficultés d’accès ne peuvent en aucun cas être imputés au fabricant. Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur, de la garantie légale pour défauts et vices cachés qui s’appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil. La défaillance d’un composant ne justifie en aucun cas le remplacement de l’appareil. Procédez alors au remplacement de la pièce défectueuse. La fourniture des pièces détachées indispensables à l’utilisation de nos produits est assurée pendant une période de 7 années à compter de la date de fabrication de ces derniers. Pour les régions où l’eau est très calcaire, l’utilisation d’un adoucisseur n’entraîne pas de dérogation à notre garantie sous réserve que l’adoucisseur soit réglé conformément aux règles de l’art, vérifié et entretenu régulièrement (la dureté de l’eau doit rester supérieure à 15°f). GARANTIE : Chauffe-eau : 5 ans (étanchéité cuve, cartes électroniques, appoint électrique et sondes) Pompe à chaleur : 2 ans (sauf sondes : 5 ans)

Avant démontage de l’appareil mettre celui-ci hors tension et procéder à sa vidange.

La combustion de certains composants peut dégager des gaz toxiques, ne pas incinérer l’appareil.

En fin de vie, l’appareil doit être apporté dans un centre de tri pour appareil électriques et électroniques équipé pour la récupération de fluide. Pour en savoir plus sur les centres de collecte des déchets existants, adressez-vous au service local de collecte.

Le fluide frigorigène présent dans l’appareil ne doit en aucun cas être rejeté dans l’atmosphère. Toute opération de dégazage est formellement interdite.

Ne pas jetez votre appareil avec les ordures ménagères mais déposez le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.

Déclaration de conformité : Cet appareil est conforme aux directives suivantes : •

2014-35-UE concernant la basse tension

2014-30-UE concernant la compatibilité électromagnétique

Index Mode secours · 21

B Bac de rétention · 14, 33 Bouton d'acquittement · 21, 27

O Organe de sécurité · 2, 24

C P Compresseur · 9, 31 Condensats · 8, 18

Panneau de commandes · 8, 20, 21 Paramétrage · 20, 21 Pompe à chaleur · 8, 20, 21, 25, 27

D Déballage · 13 Dépannage · 3, 26

E Entretien · 3, 24 Evaporateur · 9, 31

R Raccordement électrique · 3, 19, 20 Raccordement hydraulique · 2, 17 Remplissage · 18, 19

S Sécurité thermique · 9

T Température de consigne · 21, 22

Protection Compresseur

AC ACI Carte de régulation

Condensateur de démarrage du compresseur

Bornier Alimentation Générale

Radiateurs électriques & Chauffe-eau EnR Airlis

CHAUFFE-EAU THERMODYNAMIQUE Avec la garantie, Thermor s’engage sur la qualité professionnelle du chauffe-eau thermodynamique Airlis.

Garantie : Chauffe-eau : 5 ans (étanchéité cuve, cartes électroniques, appoint électrique et sondes). Pompe à chaleur : 2 ans (sauf sondes : 5 ans).

Garantie - Document à conserver par l’utilisateur

Cachet de l’installateur :

N° de série Nom et adresse du client

U0561581 A Thermor - 17 rue Croix-Fauchet BP 46 - 45141 Saint-Jean-de-la-Ruelle

EFIL WWW.EFIL.FR / 20160238

norme NF EN 50 160, d’un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. Présenter le présent certificat uniquement en cas de réclamation auprès de votre distributeur ou de votre installateur, en y joignant votre facture d’achat. Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur, de la garantie légale pour défauts et vices cachés qui s’appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

- Imp. Signatures Graphiques F-68360 Soultz

(à présenter uniquement en cas de réclamation)

La durée de garantie est de deux ans à compter de la date d’installation ou d’achat et ne saurait excéder 30 mois à partir de la date de fabrication en l’absence de justificatif. La garantie s’applique en France uniquement. Thermor assure l’échange ou la fourniture des pièces reconnues défectueuses à l’exclusion de tous dommages et intérêts. Les frais de main-d’œuvre, de déplacement et de transport sont à la charge de l’usager. Les détériorations provenant d’une installation non conforme à la NFC 15-100, d’un réseau d’alimentation ne respectant pas la
