Type de produit	Lave-vaisselle encastrable
Capacité	10 couverts
Classe énergétique	A++
Consommation d'eau	9.5 L par cycle
Consommation électrique	0.92 kWh par cycle
Dimensions approximatives	81.5 x 59.8 x 55 cm
Poids	42 kg
Niveaux de bruit	49 dB
Fonctions principales	Programmes de lavage variés, option de départ différé, séchage à condensation
Entretien et nettoyage	Filtres à nettoyer régulièrement, utilisation de produits spécifiques pour lave-vaisselle
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée par un accès aisé aux composants
Sécurité	Système de sécurité anti-débordement, protection enfant
Compatibilités	Compatible avec divers types de détergents et de tablettes pour lave-vaisselle

FOIRE AUX QUESTIONS - WFC3C22PX WHIRLPOOL

Pourquoi ma WHIRLPOOL WFC3C22PX ne démarre-t-elle pas ?

Vérifiez que l'appareil est correctement branché à la prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de drainage avec ma WHIRLPOOL WFC3C22PX ?

Vérifiez si le filtre de drainage est obstrué ou si le tuyau de drainage est plié. Nettoyez le filtre et assurez-vous que le tuyau est en bon état.

Ma machine ne lave pas correctement, que faire ?

Assurez-vous de ne pas surcharger l'appareil et d'utiliser le bon programme pour le type de vaisselle. Vérifiez également que le distributeur de détergent est propre et fonctionnel.

Pourquoi ma WHIRLPOOL WFC3C22PX fait-elle des bruits étranges ?

Des bruits peuvent être causés par des objets coincés dans le broyeur ou des parties mobiles. Vérifiez l'intérieur de la machine et retirez tout objet étranger.

Comment puis-je réinitialiser ma WHIRLPOOL WFC3C22PX ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes électroniques.

Est-ce normal que ma machine à laver émette de la vapeur ?

Oui, il est normal que de la vapeur se forme pendant le cycle de lavage, surtout à haute température. Assurez-vous que la ventilation est adéquate.

Que faire si l'écran affiche un code d'erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, un code d'erreur indique un problème qui nécessite une attention particulière.

Comment nettoyer le filtre de ma WHIRLPOOL WFC3C22PX ?

Pour nettoyer le filtre, retirez-le selon les instructions du manuel, rincez-le à l'eau chaude et utilisez une brosse douce pour enlever les résidus. Remettez-le en place une fois sec.

Comment modifier les paramètres de lavage sur ma machine ?

Utilisez le panneau de contrôle pour sélectionner le programme souhaité, ajustez la température et la durée selon vos préférences, puis lancez le cycle.

Que faire si ma vaisselle reste sale après le lavage ?

Assurez-vous d'utiliser le bon détergent et de ne pas surcharger la machine. Vérifiez également que les bras gicleurs ne sont pas obstrués.

MODE D'EMPLOI WFC3C22PX WHIRLPOOL

Informations de Sécurité Importantes, 3-4-5

Service, 13

Fiche produit, 14

Installation, 28-29

Description de l'appareil, 30

Sél régénérant et Produit de rinçage, 31

Charger les paniers, 32-33

Produit de lavage et utilisation du lave-vaiselle, 34

Programmes, 35

Programmes spéciaux et options, 36

Entretien et soin, 37

Anomalies et remèdes, 38

Lire attentivement les consignes avant toute utilisation. Elles contiennent des informations importantes pour une installation, une utilisation et un entretien en toute

SÉCURITY. Conserver ce manuel en lieu sûr pour une consultation future. Si l'appareil est vendu, donné ou déplacé, le manuel devra l'accompagner.

Déballer complètement l'appareil et vérifier si le transport ne l'a pas endommagé. Le cas échéant, contacter le revendeur et interrompre l'installation.

Pour utiliser le lave-vaisselle, suivre les précautions suivantes :

• L'appareil doit être utilisé pour le lavage de la vaisselle domestique conformément aux consignes figurant dans ce manuel.
• L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes représentant des capacités physiques, sensorielles ou mentales limitées, voir dépourvues de l'expérience et des connaissances nécessaires, sous surveillance et après avoir reçu les instructions nécessaires quant à l'utilisation de l'appareil en toute sécurité. Une compréhension des risques est également nécessaire. Les enfants ne sont pas autorisés à jouer avec l'appareil.
• Les enfants ne sont pas autorisés à nettoyer ni effectuer l'entretien de l'appareil sans surveillance.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé. Il est extrêmement dangereux de l'exposer à la pluie et aux orages.
• Ne pas conserver de matériaux inflammables à proximité de l'appareil.
• L'eau dans l'appareil n'est pas potable.
• Ne pas utiliser de solvants dans l'appareil : risque d'explosion !
• Ne pas laisser la porte ouverte, car elle présente un danger de trébuchement.
• Ne rien poser sur la porte ouverte. Ne pas s'asseoir ni monter sur la porte car la machine pourrait basculer.
• Ouverte, la porte de la machine ne peut supporter que le poids du tiroir rempli.
• Le robinet d'alimentation en eau doit être fermé et la fiche enlevée de la prise électrique au terme de chaque cycle et avant le nettoyage de l'appareil en vue des travaux d'entretien. Débrancher également en cas de dysfonctionnement.
• Seul un technicien qualifié est apte à effectuer les réparations et les modifications techniques.
• Pour débrancher l'appareil, toujours extraire la fiche de la prise principale. Ne pas tirer sur le cable.

Pour éviter tout risque de coupure, l'utilisation de gants spéciaux est nécessaire pour l'assemblage de l'ordinateil.

• Pendant l'utilisation, l'accès à la paroi arrêtée doit être limité de façon durable, en rapprochant par exemple la machine du mur ou d'un meuble.
• Conserver les matériaux d'emballage hors de portée des enfants. Les emballages ne sont pas des jouets.
• Les enfants ne sont pas autorisés à jouer avec l'appareil.
• Ranger les produits de nettoyage, de rinçage et le sel hors de portée des enfants.
• La machine est donc pour un usage domestique exclusivement.
• L'appareil ne peut pas être utilisé avant que l'installation ait été menée à terme.

Consignes de mise à la TERRE

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, une prise de terre réduit le risque d'électrocution en permettant au courant électrique de suivre un chemin de moindre résistance. Cet appareil est doté d'un cordon comptant un conducteur de terre et d'une fiche de mise à la terre.
• La fiche doit être branchée sur une prise de courant compatible, installée et mise à la terre conformément aux codes et règlementations en vigueur dans le pays.
• Éviter les allonges et les adaptateurs pour relier la machine à la prise.

Un mauvais branchement du conducteur de terre de l'appareil peut entraîner un risque d'électrocution. - En cas de doute, consulter un électricien qualifié ou un préposé du service pour s'assurer que l'appareil est correctement mis à la terre. Ne pas modifier la fiche fournie avec l'appareil si elle n'est pas compatible avec la prise de courant. Demander à un électricien qualifié d'installer une prise adaptée.

Utilisation appropriée

• L'accès à la prise principale doit être assuré au terme de l'installation afin de pouvoir débrancher la machine le cas échéant.
• Pour charger l'appareil: 1 - Placer les objets coupants de sorte à ne pas endommager le joint de la porte. 2 - AVERTISSEMENT: Les couteaux et les autres ustensiles représentant des

Les pointes coupantes doivent être placées dans le panier à couverts. Les pointes et lames doivent être orientées vers le bas ou placées à l'horizontal. La partie coupante doit être tournée vers l'arrière de la machine.

Utiliser uniquement des produits de lavage et de rincege pour lave-vaisselle automatique. - AVENTISSEMENT: Certains produits de lavage pour lave-vaisselle sont très alcalins. Ils peuvent s'avérer extrémement dangereux en cas d'ingestion. Éviter tout contact avec la peau et les yeux et tenir les enfants à l'écart de l'appareil lorsque la porté est ouverte. Vérifier que le bac de produit de lavage est vide une fois le cycle de lavage achéve.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou une personne aux qualifications identiques pour éviter tout danger.

• Pendant l'installation, l'alimentation électrique ne doit pas subir des déformations ou un aplatissement excessifs ou dangereux. Ne pas ALTERER les commandes.

Pour éliminer les matériaux d'emballage, respecter la législation locale en termes de recyclage. Utiliser l'appareil uniquement pour l'usage auquel il est destiné. - La machine doit être reliée à une alimentation d'eau à l'aide de tuyaux neufs. Les tuyaux usagés doivent être évités. - Le nombre maximal de couverts pour lequel la machine est prévue figure dans la fiche produit.

Protection de l'environnement

• La machine a été fabriquée à partir de matériaux recyclables ou réutilisables. La mise au rebut doit être réalisée conformément à la législation locale en la matière. Avant la mise au rebut, veillez à couper le cordon d'alimentation pour éviter toute réutilisation de l'appareil.
• Pour de plus amples informations sur la prise en charge et le recyclage de ce produit, contactez les autorités locales compétentes en termes de tri sélectif ou votre revendeur.

Mise au rebut de l'emballage

• L'emballage peut être intégralement

recyclé, comme l'indique le symbole Recyclable. Les différentes parties de l'emballage ne doivent pas être dispersées dans la nature, mais mises au rebut conformément à la législation locale.

• La Directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (DEEE), stipule que les appareils domestiques doivent faire l'objet d'une collecte séparée de celle des déchets domestiques. Les appareils en fin de vie doivent être collectés séparément afin d'optimiser le coût de l'utilisation et de recyclage des matériaux composant la machine tout en évitant les ou-fets néfastes pour l'atmosphère et la santé publique. Le symbole représentant une poubelle sur roues barrée d'une croix appelle aux utilisateurs leurs obligations en termes de tri sélectif. Pour plus de informations quant à la mise au rebut correcte des appareils domestiques, les propriétaires sont invités à prendre contact avec les autorités publiques compétentes au leur revendeur.

Avant d'appeler le service d'assistance technique:

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a été résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agréé.

Communique:

• le type d'anomalie;
• le modèle de l'appareil (Mod.);
• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

Fiche de produit
Marque	WHIRLPOOL
Modèle	ADP 522
Capacité nominale dans un environnement standard (1)	10
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevé)	A++
Consommation d"énergie par année en kWh (2)	211
Consommation d"énergie du cycle de lavage standard en kWh	0.74
Consommation d"energie en mode "off" en W	0.5
Consommation d"energie en mode "on" en W	5.0
Consommation d"eau par an en litres (3)	2520
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	180
Durée du mode "on" en minutes	12
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	43
Encastrable	Non
NOTES
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisse normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

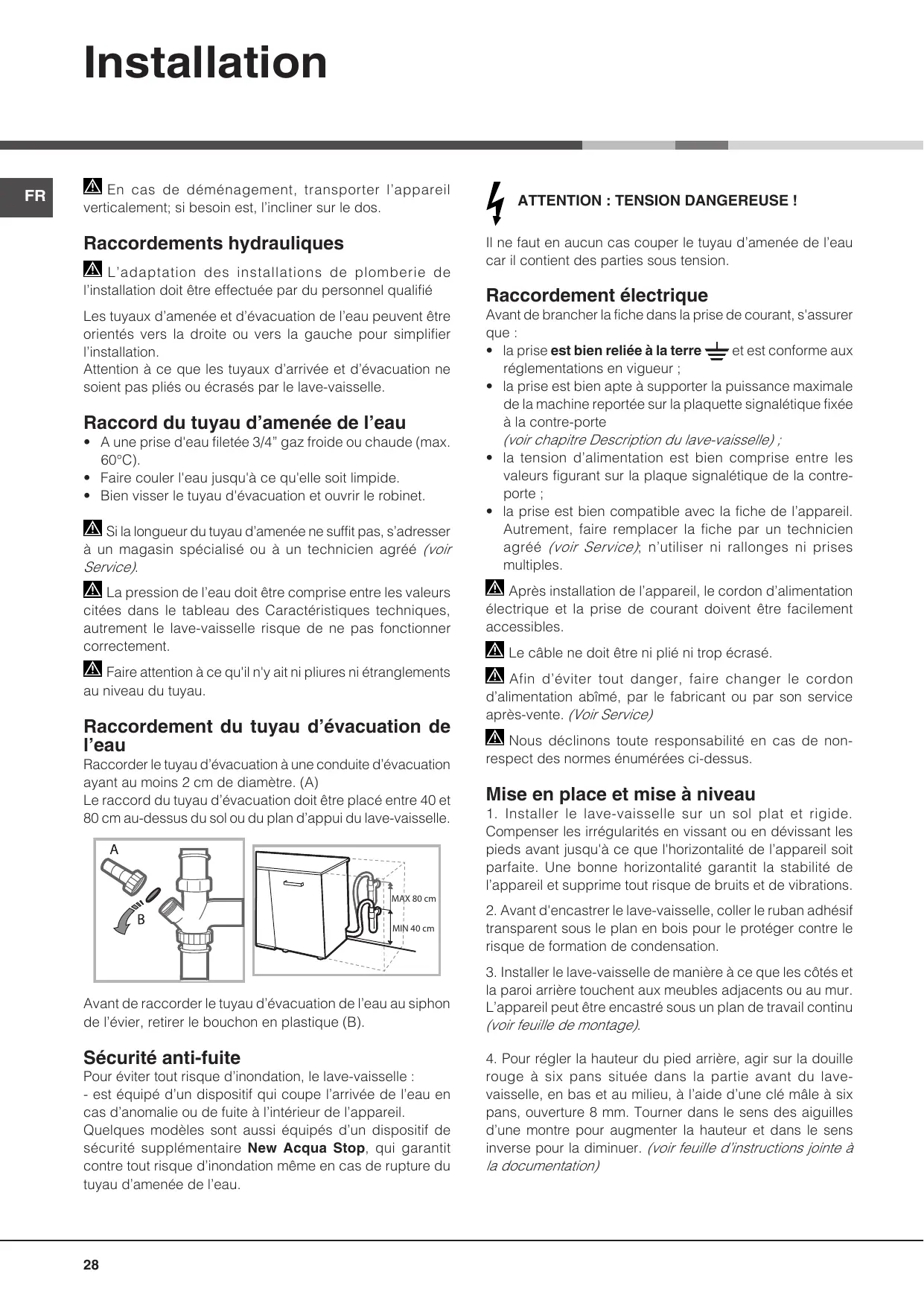

PLaque signalétique

En cas de déménagement, transporter l'appareil verticalement; si besoin est, l'incliner sur le dos.

L'adaptation des installations de plomberie de l'installation doit être effectuée par du personnel qualifié

Les tuyaux d'arrivée et d'évacuation de l'eau peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Attention à ce que les tuyaux d'arrivée et d'évacuation ne soient pas pliés ou écrasés par le lave-vaisselle.

Raccord du tuyau d'évacuation de l'eau

• À une prise d'eau filetée 3/4 gaz froide ou chaude (max. 60°C).
• Faire couler l'eau jusqu'à ce qu'elle soit limpide.
• Bien visser le tuyau d'évacuation et ouvrir le robinet.

Si la longueur du tuyau d'évacuation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé (Voir Service). La pression de l'eau doit être comprise entre les valeurs citées dans le tableau des Caractéristiques techniques, autrement le lava-vaisselle risque de ne pas fonctionner correctement. Faire attention à ce qu'il n'y ait ni pliures ni étranglements au niveau du tuyau.

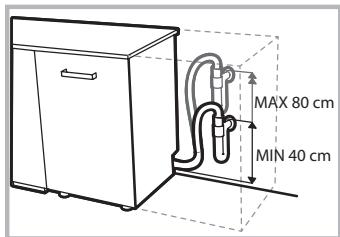

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation à une conduite d'évacuation ayant au moins 2 cm de diamètre. (A)

Le raccord du tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle.

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, stérer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle : - est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont aussi équipés d'un dispositif de sécurité supplémentaire New Acqua Stop, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'alimentation de l'eau.

Attention : tension dangereuse !

Il ne faut en aucun cas couper le tuyau d'approvisionnement en eau car il contient des parties sous tension.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte

(voir chapitre Description du lave-vaisselle);

• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contreporte;
• La prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Service); n'utiliser ni rallonges ni prises multiples.

Après installation de l'appareil, le cordon d'alimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrabouillé. Afin d’éviter tout danger, faire changer le cordon d'alimentation abîmé par le fabricant ou par son service après-vente. (Voir Service) Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de bruits et de vibrations.
2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésif transparent sous le plan en bois pour le protéger contre le risque de formation de condensation.
3. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrêté touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu (voir feuille de montage).
4. Pour régler la hauteur du pied arrêté, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d'instructions jointe à la documentation)

Conseils pour le premier lavage

Après l'installation, stérer les cales placées sous les paniers ainsi que les élastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sélectionner le niveau de durée de l'eau du réseau. (voir chapitre Produit de rinçage et Sel régénérant)

Lors de son premier chargement, il faut d'abord remplir l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde.

Faire démarrer un cycle de lavage tout de suite après.

N'utiliser que du sel spécial lave-vaisselle.

Après replissage du réservoir, le voyant SEL s'éteint.

À l'absence de replissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'objet chauffant.

Cet électroménager dispose de signaux sonores/bips qui signalent que la commande a été activée : allumage, fin de cycle etc..

Tous les symboles/voyants/LED lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe.

Affichage d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/séchage, le temps résiduel, la température etc.

Caracteristique techniques
Dimensions	largeur 45 cm hauteur 85 cm profondeur 60 cm
Capacité	10 couverts standard
Pression eau d'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Tension d'alimentation	Voir étiquette des caractéristiques
Puisance totale absorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparil est conforme aux Directives Communautaires suivantes: - 93/68/EEC (CE) - 2006/95/EC (Basse Tension) - 2004/108/EC (Compatible Electromagnétique) - 2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) - 2010/30/EC (Etiquetage) - 2011/65/EC (RoHS) - 2012/19/EU (DEEE)

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables

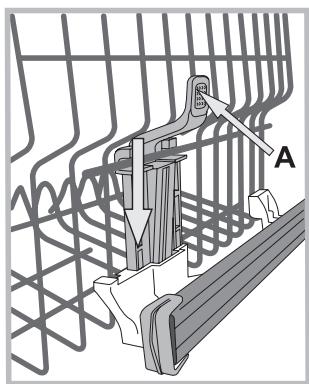

4. Réglage hauteur du panier

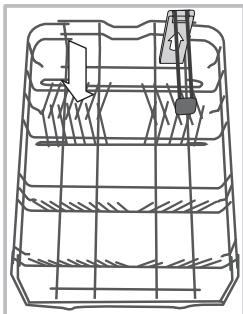

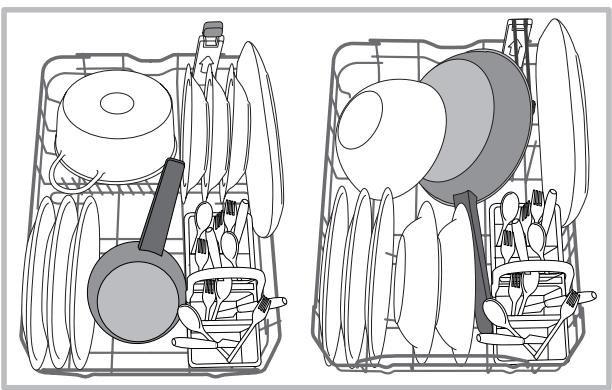

5. Panier inférieur
6. Bras de lavage inférieur

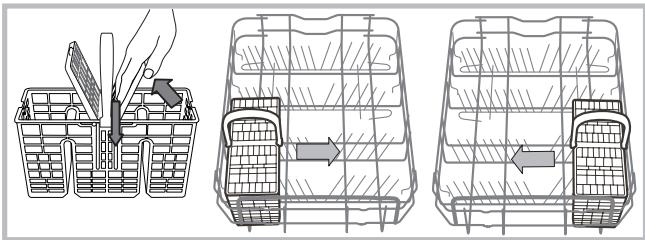

7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel

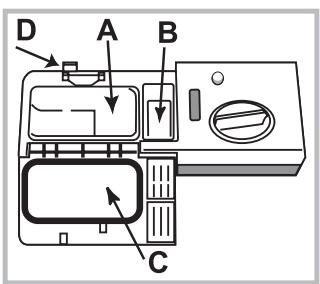

10. Bacs produits de lavage et réservoir à produit de rinçage
11. Plaque signalétique
12. Tableau de bord

Tableau de bord

Écran

N'utiliser que des produits de lavage spéciaux lave-vaisse. N'utilise pas de sel alimentaire ou industriel.

(Se conformer aux instructions reportées sur l'emballage.)

En cas d'utilisation d'un produit multifonction, nous conseillons malgré tout d'ajouter du sel, surtout en cas d'eau dure ou très dure. (Se conformer aux instructions reportées sur l'emballage). À défaut d'ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.

Charger le sel régénérant

L'utilisation de sel évite la formation de calcaire sur la vaisselle et sur les composants fonctionnels du lave-vaisselle.

• Il est important que le réservoir ne soit jamais vide.
• Il est important de procéder au réglage de la durée de l'eau.

Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli:

• quand le voyant SEL* du bandeau s'allume;
• Voir autonomie dans le tableau de durée de l'eau.

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir (voir figure) pour remplir le

réservoir de sel jusqu'au bord (1 kg environ) ; il est tout à fait normal que de l'eau déborde.

1. Enlever l'entonnoir, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante.

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (ça pourrait l'endommager irremédiablement l'adoucisseur).

En cas de rajout de sel, nous conseillons d'effectuer cette opération avant de démarrer le lavage.

Réglage de la dureté de l'eau

Pour obtenir un fonctionnement parfait de l'adoucisseur anticalcaire, il faut absolument procéder à un réglage selon la dureté de l'eau de l'appartement. Se renseigner auprès de l'organisme distributeur de l'eau. La valeur sélectionnée correspond à une durée moyenne.

Appuyer sur la touche ON/OFF pour mettre le lave-vaiselle sous tension. Appuyer sur la touche ON/OFF pour éteindre. Garder la touche MARCHE/ARRET II enfoncée pendant 5 secondes, jusqu'au bip. Appuyer sur la touche ON/OFF pour allumer - L'écran affiche le numéro du niveau de Sélection courant et le voyant Sel. - Appuyer sur la touche P pour sélectionner le niveau de durété (voir tableau durété). Appuyer sur la touche ON/OFF pour éteindre - Réglage effectué!

Tableau de durété de l'eau				Autonomie moyen-réservoir à Sel avec 1 lavage par jour
niveau	°dH	°fH	mmol/l	mois
1	0 - 6	0 - 10	0 - 1	7 mois
2	6 - 11	11 - 20	1,1 - 2	5 mois
3	12 - 17	21 - 30	2,1 - 3	3 mois
4	17 - 34	31 - 60	3,1 - 6	2 mois
5	34 - 50	61 - 90	6,1 - 9	2/3 semaines
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. La sélection 5 peut prolonger la durée.

(°dH = durété en degrés allemands - °fH = durété en degrés français - mmol/l = millimol/litre)

Charger le produit de rinçage

Le produit de rinceage aide au SECHAGE de la vaisselle. Il faut remplir le réservoir à produit de rinceage :

• quand le voyant PRODUIT DE RINÇAGE s'allume sur le bandeau/écran.
• quand l'indicateur optique situé sur le couvercle du réservoir « E » passe de foncé à transparent.

1. Ouvrir le réservoir en tournant le couvercle « G » dans le sens inverse des aiguilles d'une montre. 2. Verser le produit de rincage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec.
2. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincege peut être réglé. Tourner le dispositif de réglage « F ». Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modèle de lave-vaisselle. La valeur sélectionnée correspond à un niveau moyen.

• si la vaisselle présente des traces bleuâtres, régler sur des chiffres plus bas (1-2).
• s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisselle, régler sur des chiffres plus élevés (3-4).

Conseils

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et autres récipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisselle de manière à ce qu'elle ne roule pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement.

Veiller à ce que les couvercles, manches, poèles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.

La vaisselle en plastique et les poêles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier.

Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence, dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer.

Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

Panier inférieur

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

Il est conseillé de ranger la vaisselle très sale dans le panier inférieur car dans cette partie du lave-vaisselle, les jets d'eau sont plus énergiques et permettent d'obtenir des performances de lavage.

Le panier inférieur est pourvu de secteurs rabattables qui peuvent être placés à la verticale pour ranger des assiettes ou à l'horizontal (abaissés) pour y mettre plus facilement des casseroles et des saladiers.

Le panier inférieur dispose d'une Space Zone, un support spécial extractible situé dans la partie arrière du panier et qui peut servir pour maintenir des poêles ou des plats en position verticale, de manière à ce qu'ils occupent moins de place.

Pour s'en servir, il suffit de tirer vers le haut la poignée colorée en la faisant tourner vers l'avant.

Panier à couverts

Le panier à couverts est équipé de grilles supérieures permettant de ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Panier supérieur

Réserve au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Clayettes rabattables à emplacement variable

Les clayettes latérales peuvent être placées à trois hauteurs différentes afin d'optimiser la disposition de la vaisselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant leurs pieds dans les fentes prévues à cet effet.

Pour optimiser le séchage, désirez la plus forte inclinaison des clayettes rabattables. Pour modifier l'inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme voulu.

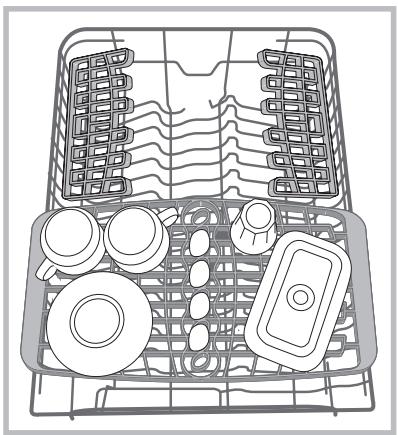

Troisième panier coulissant

Le panier supérieur est doté d'un troisième panier (plateau) coulissant qui peut être utilisé pour contenir des couverts ou de la vaisselle de petite taille.

Pour de importantes performances de lavage, éviter de mettre sous le plateau de la vaisselle encombrante. Le troisième panier est amovible. (voir figure)

Régler la hauteur du panier supérieur

Le panier supérieur est réglable en hauteur : en position haute, il permet de ranger de la vaisselle encombrante dans le panier inférieur ; en position basse, il permet d'exploiter au mieux l'espace des clayettes rabattables en créant plus de place de rangement vers le haut.

Il est fortement recommandé de ne jamais régler la hauteur du tiroir lorsque celui-ci est chargé.

Ne JAMAIS soulever ou abaisser le panier d'un seul côté.

Si le panier est équipé de Lift-Up (voir figure), soulever le panier en le saisissant par les côtés et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côtés du panier et l'aider à descendre vers le bas.

Vaisselle non appropriée

Couverts et vaisselle en bois. - Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants. - Parties en matière synthétique ne résistant pas à la température. - Vaisselle en cuivre ou en étain. - Vaisselle sale de cendre, cire, graisse lubrifiante ou encre. Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Causes :

• Type de verre et procédé de fabrication du verre.
• Composition chimique du produit de lavage.
• Température de l'eau du programme de rinçage.

Conseils :

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle. Utiliser un produit de lavage délicat pour vaisselle.
• Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

Le dosage peut être adapté selon le degré de salissure.

En cas de vaisse normalement sale, utiliser environ 25 g (produit de lavage en poudre) ou 25ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou précédemment rinçée à l'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s'adresser aux fabricants de produits de lavage.

Ouvrir le distributeur à produit de lavage en actionnant le bouton D ; pour doser le produit de lavage, consulter le tableau des programmes :

• en poudre ou liquide : bacs A (produit de lavage) et B (produit de prélavage)
• tablettes : quand le programme en prévoit 1, placer cette dernière dans

le bac A et fermer le couvercle C. S'il en prévoit 2, mettre la deuxième dans le fond de la cuve.

Éliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle C jusqu'au déclic.

Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment voulu.

En cas d'utilisation de produits de lavage tout en un, utiliser l'option TAB qui adapte le programme de lavage de manière à toujours obtenir les valeurs résultats de lavage et de séchage possibles.

N'utiliser que du produit de lavage spécial lave-vaisselle.

NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de séchage optimales, il faut opter pour une utilisation combinée de produit de lavage, produit de rinçage et Sel régénérateur.

Il est conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

Mettre en marche le lave-vaisselle

1. Appuyer sur la touche ON-OFF.
2. Ouvrir la porte et doser le produit de lavage. (voir produit de lavage).
3. Charger les paniers (voir Charger les paniers) et fermer la porte.
4. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.
5. Sélectionner les options de lavage. (voir Progrès spéciaux et Options).
6. Appuyer sur la touche Marche/Pause pour démarrer.
7. La fin du programme est signalée par des signaux acoustiques et l'écran affiche END. Appuyer sur la touche ON/OFF pour éteindre l'appareil.
8. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Pour réduire sa consommation d'énergie, la machine s'est automatiquement dans certaines conditions de non-utilisation prolongée.

En cas de vaisselle peu sale ou précédemment rinçée à

l'eau, réduire considérablement la quantité de produit de lavage.

Modification d'un cycle de lavage en cours

Si une erreur a été faite lors de la sélection du cycle de lavage, il est possible de changer de cycle, à condition qu'il vienne tout juste de commencer : éteindre ce dernier en maintenant le bouton ON/OFF (Marche/arrêt) enfoncé. Rallumer la machine à l'aide du bouton ON/OFF (Marche/arrêt) et sélectionner le nouveau cycle de lavage et toutes les options souhaitées ; lancer le cycle en appuyant sur le bouton START/PAUSE (Démarrage/pause).

Rajout de vaisselle

Sans éteindre l'appareil, ouvrir la porte en prenant soin de ne pas s'exposer à la vapeur qui s'en échappe, et placer la vaisselle à l'intérieur du lave-vaisselle. Fermer la porte et appuyer sur le bouton START/PAUSE (Démarrage/pause). Le cycle redémarrera au point où il s'était arrêté.

Interruptions accidentelles

Si la porte est ouverte pendant le cycle de lavage, ou en cas de coupure de courant, le cycle s'arrête. Une fois la porte refermée ou le courant revenu, pour relancer le cycle au point où il s'était arrêté, appuyer sur le bouton START/PAUSE (Démarrage/pause)

Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme européenne EN 50242. Selon les différentes conditions d'utilisation, la durée et les données des programmes peuvent être différentes.

Programme	Séchage	Options	Durée du programme H:Min.	Consommation d'eau (litre/cycle)	Consommation d'énergie (kWh/cycle)
1. Eco	Oui	Départ différé - Multizone - Tab - Turbo - Extra séchage	03:00	9	0,74
2. 6th Sense	sense6th	Oui	Départ différé - Multizone - Tab - Turbo - Extra séchage	01:10 - 02:30	7 - 14	0,90 - 1,25
3. 1 Heure (1 Hour)	50°1h	Non	Départ différé - Multizone - Tab	01:00	13	1,00
4. Fragile	45°1	Oui	Départ différé - Multizone - Tab - Turbo - Extra séchage	01:40	9	0,90
5. Rapid	50°	Non	Départ différé - Tab	00:25	8	0,45
6. Nuit (Overnight)	50°42dbA	Oui	Départ différé - Tab - Extra séchage	03:30	13	0,85
7. Trempage		Non	Départ différé - Multizone	00:10	4	0,01
8. Intensif	65°	Oui	Départ différé - Multizone - Tab - Turbo	02:50	17	1,50

Indications sur le choix des programmes et dosage du produit de lavage

1. Vaisselle normalement sale. Programme standard, le plus efficace en termes de consommation combinée d'eau et d'énergie. 4 g/ml* + 21 g/ml - 1 Tab (Quantité de produit de lavage pour le prélavage)
2. Programme à utiliser pour la vaisselle normalement sale représentant des résidus d'aliments séchés. Un capteur spécial évalue le niveau de saleté et active automatiquement en conséquence le cycle de lavage le plus efficace et le plus économique. 25 g/ml - 1 Tab
3. Pour la vaisselle peu sale qui nécessite un séchage basique rapide. (Idéal pour 4 couverts) 25g / ml - 1 Tab
4. Cycle destiné aux articles délicats, qui sont plus sensibles aux températures élevées, tels que, par exemple, les verres et les tasses. 25 g/ml - 1 Tab
5. Cycle rapide à utiliser pour la vaisselle peu sale ne présentant pas de résidus d'aliments séchés. (idéal pour 2 couverts) 21 g/ml - 1 Tab
6. Il garantit des prestations optimales. Adapté pour l'utilisation de nuit. 25 gr/ml - 1 tablette.
7. Vaisselle à laver plus tard. Pas de produit de lavage
8. Programme recommandé pour la vaisselle sale, en particulier les poêles et les casseroles (ne pas utiliser pour les articles délicats). 25 g/ml - 1 Tab

Consommations en stand-by: Consommation en left-on mode: 5,0 W - Consommation en off-mode: 0,5 W.

Remarque :

Pour obtenir des performances optimales avec les programmes "1 Heure et Rapid", il est conseillé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à : [e-mail]

Options de lavage

La sélection, la modification ou l'annulation des OPTIONS n'est possible qu'après avoir choisi le programme de lavage et avant d'appuyer sur la touche Marche/Arrêt.

Seules les options compatibles avec le programme peuvent être sélectionnées. Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) la LED correspondante clignote rapidement 3 fois.

En cas de sélection d'une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite puis s'éteint, tandis que la dernière sélection effectuée reste allumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Option départ différé

Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures.

1. Sélectionnez un programme et les options souhaités. Appuyez sur la touche DÉPART DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régable de 0:30 à 24 heures. Chaque fois que vous appuyez sur la touche, le départ différé est retardé de : 0:30 si la sélection est inférieure à 4 heures, 1:00 si la sélection est inférieure à 12 heures, 4 heures si la sélection est supérieure à 12 heures. Si vous appuyez sur la touche après avoir atteint 24 heures, le départ différé est désactivé.
2. Appuyez sur la touche Départ/Pause : la minuterie commence le compte à rebours;
3. Une fois le temps écoulé, le voyant s'éteint et le programme démarre automatiquement.

Si, pendant le compte à rebours, vous appuyez sur la touche DÉPART/PAUSE de nouveau, l'option DÉPART DIFFÉRÉ est annulée et le programme sélectionné démarre automatiquement.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

Vidange

Pour arrêter et annuler le cycle en cours, il est possible d'utiliser la fonction Vidange.

Pour activer la fonction Vidange, effectuer une pression prolongée sur le bouton START/PAUSE (Démarrage/pause). Le cycle en cours sera interrompu et l'eau présente dans le lave-vaisselle sera vidangée.

Option multizone

Permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche MULTIZONE, en succession : le voyant correspondant au panier choisi s'allume et le lavage démarre uniquement dans le panier supérieur ou uniquement dans le panier inférieur.

Penser à ne ranger la vaisselle que dans le panier supérieur ou inférieur et à réduire de moitié la quantité de produit de lavage.

+ Option séchage extra

Pour améliorer le séchage de la vaisselle, appuyer sur la touche Séchage Extra. Le voyant correspondant s'allume. Pour désactiver l'option, appuyer de nouveau sur la touche. Une température plus élevée pendant le rincage final et une phase de séchage prolongée permettent d'améliorer le séchage.

L'option Séchage Extra prolonge la durée du programme.

Vérouillage de sécurité infant

Pour activer la fonction Verrouillage de sécurité, effectuer une pression prolongée sur le bouton Séchage Extra. La fonction Verrouillage de sécurité verrouille le panneau de commande. Pour désactiver la fonction Verrouillage de sécurité, effectuer de nouveau une pression prolongée sur le bouton.

Option turbo

Cette option permet de réduire la durée des principaux programmes tout en assurant les mêmes performances de lavage et de séchage.

Après la sélection du programme, appuyer sur la touche Turbo. Le voyant correspondant s'allume. Pour désactiver cette option, appuyer de nouveau sur la touche.

Option tablette (tab)

Cette option permet d'optimiser le résultat de lavage et de séchage.

En cas d'utilisation de tablette multifonction, appuyer sur la touche TABLETTE, le symbole correspondant s'allume. Pour désactiver cette option, appuyer à nouveau sur la touche.

L'option «Tablette » prolonge la durée du programme.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous les travaux d'entretien.

Nettoyer le lave-vaisse

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Éviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliments qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : il vaut mieux les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras giclure supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.

Nettoyage du filtre d'entrée d'eau

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'accueil de l'eau et endommager le lave-vaisselle.

A Nettoyer périodiquement le filtre d'entrée de l'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau, stériliser le filtre et le laver soigneusement à l'eau courante.
• Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé. - Après quelques lavages, contrôler le groupe filtrant et, s'il est nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit : 1. Tourner le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales du gobelet filtrant B pour le faire sortir (Fig. 2); 3. Dégager le filtre inox A. (fig. 3). 4. Examiner la cavité et éliminer tout résidu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig. 4).

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaiselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte. Au retour, effectuer un lavage à vide.

Anomalies et remèdes

Si l'appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies :	Causes / Solutions possibles :
Le lave-vaiselle ne démarre pas ou n'obéit pas aux commandes	• Le robinet de l'eau n'est pas ouvert. • Eteindre l'apparéil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et sélectionner à nouveau le programme. • La fiche n'est pas bien branchée dans la prise de courant ou il faut changer la prise de courant. • La porte du lave-vaiselle n'est pas bien fermée.
La porte ne ferme pas	• S'assurer que les paniers sont bien poussés jusqu'àu fond. • La serrure est déclenchée ; pousser énergiquement sur la porte jusqu'àu « clic » .
Le lave-vaiselle ne vidange pas.	• Le programme de lavage n'est pas encore terminé. • Le tuyau de vidange de l'eau est plie (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture. • Contrôler la hauteur du tuyau d'évacuation.
Le lave-vaiselle est bruyant.	• La vaisse s'entrechoque ou butte contre les bras de lavage. Ranger la vaisse correctement et s'assurer que les bras de lavage tournent librement. • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaiselle). Ne pas prélaver la vaisse à la main.
La vaisse et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Absence de sel régénérant. • Le réglage de la durée de l'eau n'est pas ajustat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rincegage). • Le couvercle du réservoir à sel et à produit de rincegage n'est pas bien fermé. • Il n'y a plus de produit de rincegage ou son dosage est insuffisant.
La vaisse et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincegage est excessif.
La vaisse n'est pas sèche.	• Il y a eu sélection d'un programme sans séchage. • Il n'y a plus de produit de rincegage. (voir Sel régénérant et Produit de rincegage). • Le réglage du produit de rincegage n'est pas approprié. • La vaisse est en matière anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.
La vaisse n'est pas propre.	• La vaisse n'est pas rangée correctement. • Les bras de lavage ne tournent pas librement car ils sont génés par la vaisse. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaiselle). • Le couvercle du réservoir à produit de rincegage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Sel régénérant et produit de rincegage). • S'assurer que la hauteur des assiettes est compatible avec le réglage du panier. • Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).
Il n'y a pas d'acciviée d'eau il est bloqué et ses voyageants cli-gnotent	• Il y a une coupure d'eau du réseau ou le robinet est fermé. • Le tuyau d'acciviée de l'eau est plie (voir Installation). • Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin). • L'évacuation est bouchée ; il faut la nettoyer. • Àprès avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le lave-vaisse et faire démarrer un nouveau cycle de lavage. • Si le problème persististe, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.

1. Po l'installation de l'ustensile, collez sous la planche de bois une bande adhésive transparente, protégeant la planche contre un condensat éventuel.
2. Je doit être optimé, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une fois, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une, qu'une occasionally, qu'une occasionally, qu'une occasionally
