Type de produit	Enceinte audio active + passive (système 2.0)
Modèle	LN01A
Marque	TRIANGLE
Connectivité sans fil	Bluetooth 4.0 A2DP aptX
Entrées audio	RCA (line/phono), Jack 3.5 mm, optique, coaxiale
Sortie subwoofer	Oui, connecteur RCA
Alimentation	Secteur, câble d'alimentation fourni
Télécommande	Oui, incluse (pile avec languette de protection)
Réglages sonores	Basses et aigus par pas de 2 dB (-6 à +6 dB), reset usine
Mise en veille automatique	Oui, après 30 minutes sans signal
Accessoires inclus	1 enceinte active, 1 enceinte passive, 1 télécommande, 2 grilles de protection, 8 plots antidérapants, 1 câble HP (3 m), 1 câble d'alimentation, 1 flyer d'enregistrement, 1 mode d'emploi
Entretien et nettoyage	Chiffon doux, sec et non pelucheux
Consignes de sécurité	Ne pas ouvrir l'enceinte (risque d'électrocution), éviter l'eau et les sources de chaleur, débrancher lors d'orages
Garantie	2 ans, sous réserve d'enregistrement en ligne ou par coupon
Enregistrement produit	En ligne sur register.trianglehifi.com ou par coupon postal
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - LN01A TRIANGLE

Comment connecter les enceintes LN01A en Bluetooth ?

Mettez les enceintes sous tension (interrupteur ON), sélectionnez l'entrée Bluetooth via le bouton INPUT ou la télécommande (LED bleue). Appuyez sur le bouton Bluetooth de la télécommande : la LED clignote. Sur votre appareil (smartphone, tablette), recherchez les périphériques Bluetooth et sélectionnez 'LN01A'. La connexion est automatique pour les utilisations suivantes si la source reste sélectionnée.

Comment régler les basses et les aigus ?

Utilisez les touches + et - des basses ou des aigus sur la télécommande. Chaque pression modifie le niveau par pas de 2 dB, de -6 à +6 dB. Le réglage usine est à 0 dB. Les réglages sont conservés même après mise en veille. Pour revenir aux réglages d'usine, appuyez sur 'RESET' sur la télécommande.

Puis-je brancher une platine vinyle sur les LN01A ?

Oui, branchez votre platine sur l'entrée RCA. Basculez le sélecteur RCA sur 'PHONO' (position vers la gauche). Connectez également le câble de masse de la platine à la borne de masse située à l'arrière de l'enceinte active.

Comment brancher un caisson de basses ?

Utilisez un câble RCA pour relier la sortie 'SUBWOOFER' de l'enceinte active à l'entrée de votre caisson de basses. Réglez la fréquence de coupure du caisson autour de 60-70 Hz. Consultez le manuel de votre subwoofer pour les réglages précis.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la languette de protection de la pile a été retirée avant la première utilisation. Dirigez la télécommande vers le récepteur IR en façade de l'enceinte active. Si la LED en façade clignote, la télécommande fonctionne. Remplacez la pile si nécessaire.

Les enceintes se mettent automatiquement en veille, comment les réactiver ?

Les enceintes passent en veille après 30 minutes sans signal. Pour les réveiller, appuyez sur le bouton 'Mise en veille/Marche' de la télécommande. Vous pouvez également éteindre et rallumer l'interrupteur à l'arrière de l'enceinte active.

Comment nettoyer les enceintes LN01A ?

Utilisez un chiffon doux, sec et non pelucheux. N'utilisez jamais de liquides ou de produits abrasifs. Évitez de toucher les haut-parleurs directement.

Puis-je utiliser les enceintes avec un téléviseur ?

Oui, plusieurs options : via le câble optique (si votre TV a une sortie optique), via le câble Jack 3.5 mm (sortie casque), ou via le câble RCA si votre TV en est équipée. Sélectionnez la source correspondante sur l'enceinte.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la notice. Si le problème persiste, contactez votre revendeur agréé TRIANGLE ou un professionnel qualifié. N'ouvrez jamais l'enceinte vous-même (risque d'électrocution). La garantie de 2 ans couvre les défauts de fabrication après enregistrement.

Comment enregistrer ma garantie ?

Enregistrez-vous en ligne sur http://register.trianglehifi.com (2 clics) ou renvoyez le coupon de garantie rempli à l'adresse : TRIANGLE DISTRIBUTION FRANCE, 44 rue Barreyre - CS 40099, 33300 Bordeaux Cedex FRANCE. La garantie prend effet à la date d'achat.

MODE D'EMPLOI LN01A TRIANGLE

Avertissement : veuillez lire attentivement l'intégralité des instructions et consignes de sécurité avant d'utiliser l'équipement.

Conserver ces instructions et consignes de sécurité pour une consultation ultérieure. Ne pas utiliser l'appareil à proximité d'eau ou de liquides. Nettoyer uniquement avec un chiffon doux, sec et non pelucheux. Ne pas obstruer les ouvertures (évents) de l'appareil. - Ne pas installer à proximité d'une source de chaleur, tels qu'un radiateur, poêle, ou tout autre appareil produisant de la chaleur (y compris des amplificateurs). Utiliser uniquement des accessoires spécifiés par le fournisseur. S'assurer que le support d'utilisation est suffisamment rigide pour recevoir le produit (pied, étagère, meuble...). Protéger le câble d'alimentation de tout pinçement ou écrasement, en particulier au niveau des prises, protéger également l'entrée de l'alimentation sur l'appareil. - Débrancher l'appareil durant les orages ou pendant une longue période de non-utilisation. - La prise d'un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modifier la prise d'aucune façon. L'appareil doit être connecté à une prise principale munie d'une protection reliée à la terre. Se référer à votre revendeur agréé TRIANGLE ou tout autre personne qualifiée si l'appareil est endommagé de quelque manière que ce soit : si le câble ou la prise d'alimentation sont endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à l'humidité, s'il ne fonctionne correctement ou encore si l'appareil chute.

Déballage 8 Montage du pied LN05A 9 Précautions d'installation 10 Mise en marche 11 Descriptif enceinte 12 Descriptif télécommande 13 Connexion des sources 14 Réglage des basses et des aigus / Fonction de mise en veille 17

Félicitations pour l'achat de vos enceintes triangle.

Afin de profiter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénéficier des conseils de nos équipes, de recevoir des offres spéciales et d'obtenir une garantie de 2 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l'adresse suivante : http://register.trianglehifi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le bon et nous l'expédier à l'adresse suivante :

TRIANGLE DISTRIBUTION FRANCE

44 rue Barreyre - CS 40099

33300 Bordeaux Cedex FRANCE

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 2 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l'enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou d'une mauvaise manipulation.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance. Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public address, etc.). Toute panne résultant d'un stockage dans une pièce trop humide. Membrane crevée ou arrachée. Suspension déchirée. Toute panne résultant d'un choc mécanique (chute, écrasement, etc.). Toute panne résultant de l'intervention d'une personne non habilitée par TRIANGLE. Impacts sur l'ébénisterie (rayures, écrasement, chocs divers).

Nom de l'acheteur / Buyer's name :

Email :

Adresse personnelle / Personal Address :

Date d'achat / Date of purchase :............ Nom du revendeur / Reseller's name :............

Modèle / Model : N° Série / Serial Number :

1er produit TRIANGLE / 1st TRIANGLE model :

Oui/Yes

□ Non/No

Précédent modèle TRIANGLE/Previous TRIANGLE model:

J'ai choisi le matériel TRIANGLE pour la raison suivante :

Conseil d'amis / Friend's advice Conseil d'un revendeur / Dealer's advice Démonstration lors d'une exposition / Demonstration during an exhibition □ Recommendation d'un journal ou site spécialisé / Recommendation from a magazine or website Lequel / which one :

Déballage

Ouvrir le carton, puis sortir les enceintes et accessoires. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Avant de jeter les emballages, vérifie qu'il ne reste rien à l'intérieur.

Pour LN01A :

1 x enceinte active ELARA LN01A 1 x enceinte passive ELARA LN01A 1 x télécommande (bien retirer la languette de protection de la pile avant utilisation) 2 x grilles de protection 8 x plots antidérapants adhésifs à disposer sous les enceintes 1 x câble d'alimentation secteur 1 x câble HP de 3m servant pour la liaison des enceintes 1 x flyer d'enregistrement 1 x mode d'emploi

Pour LN05A :

1 x enceinte active ELARA LN05A 1 x enceinte passive ELARA LN05A 1 x télécommande (bien retirer la languette de protection de la pile avant utilisation) 2 x grilles de protection 2 x pieds d'enceintes 8 x vis de fixation 8 x plots antidérapants adhésifs à disposer sous les enceintes 8 x pointes de décollement 1 x câble d'alimentation secteur 1 x câble HP de 5m servant pour la liaison des enceintes 1 x flyer d'enregistrement 1 x mode d'emploi

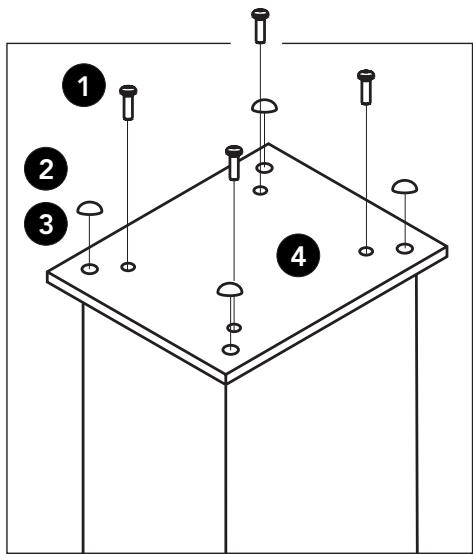

Montage du PIED LN05A

Trous intérieurs : fixation du socle

Trous extérieurs : inserts pour fixation de pointes de découplage

Posez l'enceinte à l'envers sur une surface non abrasive.

Vissez le pied à l'enceinte avec les 4 vis fournies, utilisez pour cela un tournevis cruciforme.

Sur une surface rigide (parquet, carrelage) :

Collez les plots en caoutchouc 2 aux 4 coins du pied.

Sur une surface couverte (moquette, tapis):

Vissez les pointes en métal ③ dans les inserts de la plaque du pied.

Avant l'installation

Avant de procéder aux branchements, mettez les appareils hors tension. Veillez toujours à mettre l'interrupteur de l'enceinte active sur OFF avant de retirer ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil

Toujours débrancher le cordon d'alimentation et déconnecter les cables de connexion entre tous les autres composants lors du déplacement de l'appareil. Ceci afin d'éviter un court-circuit ou l'endommagement des prises et des cables de connexion.

Avant de mettre l'appareil en marche

Vérifiez une dernière fois si toutes les connexions sont bonnes.

Emplacements à éviter

Évitez de placer vos enceintes à proximité des lieux humides ou exposés à un ensoleillement excessif, et placez-les dans un endroit tempéré.

Recyclage

Protection de l'environnement : vos produits contiennent de nombreux matériaux valorables ou recyclables. Utilisez pour ces produits des points de collecte.

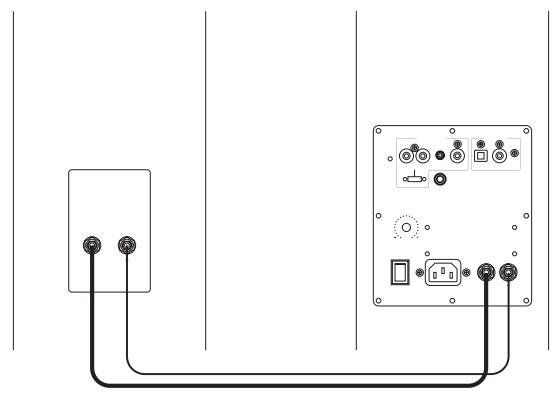

Branchement des enceintes

Les enceintes doivent être connectées l'une à l'autre grâce au câble HP fourni. (Câble noir portant la mention «High performance OFC cable»).

Veillez à respecter la polarité des enceintes : Les bornes rouges et noires de l'enceinte passive et active doivent être connectées respectivement entre elles. Pour faciliter la mise en place, le cable de liaison compte une inscription «TRIANGLE High performance OFC cable» dédiée à la borne rouge (+).

Mise sous tension

Après avoir vérifié que l'amplificateur sur l'enceinte active est bien sur la position «OFF», branchez le câble d'alimentation sur la prise dédiée, puis sur une prise secteur. Allumez ensuite les enceintes, elles sont prêtes à être écoutées.

POWER

(2)

POWER

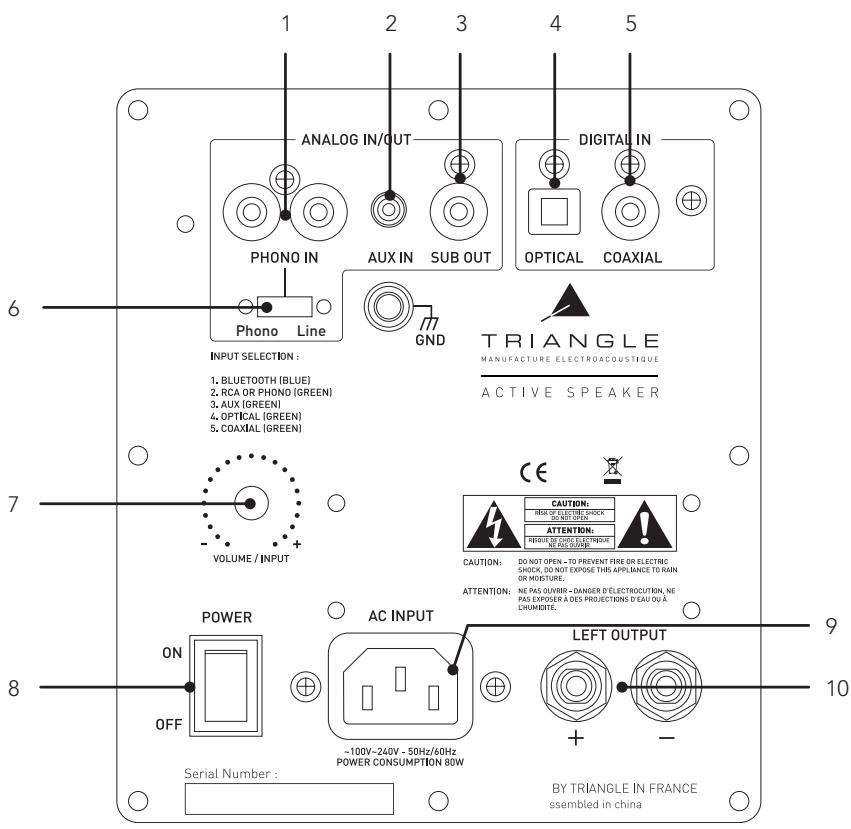

Descriptif enceinte

1. Entrée RCA (line/phono)
2. Entrée auxiliaire (Jack 3.5mm)
3. Sortie subwoofer
4. Entrée optique
5. Entrée coaxiale
6. Sélecteur RCA (line/phono)
7. Tourner : réglage du volume

Appui sur le bouton : changement des sources

1. Bluetooth
2. Ligne ou Phono (RCA)
3. Auxiliaire
4. Optique
5. Coaxial
6. Interrupteur Marche/Arrêt
7. Prise secteur
8. Borneur de connexion de l'enceinte passive

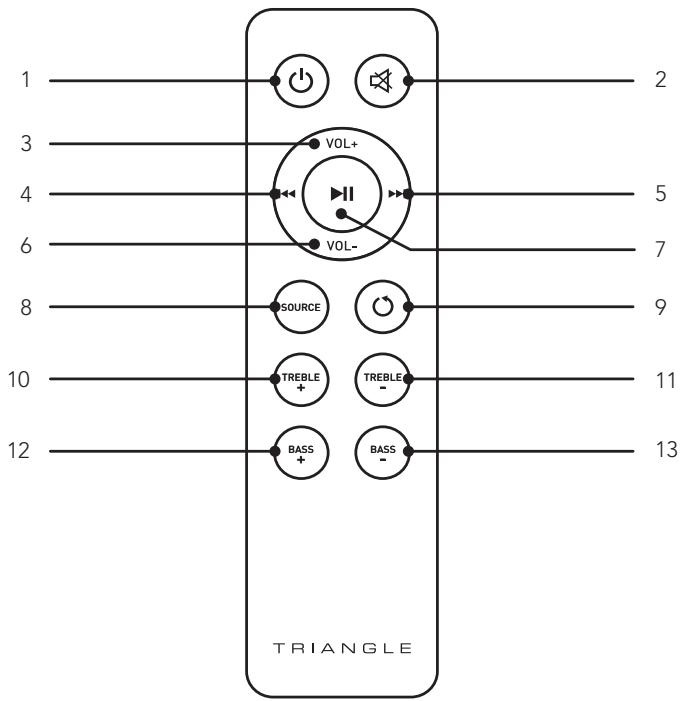

Descriptif telecommande

1. Mise en veille / Marche
2. Son muet
3. Augmenter le volume
4. Piste précédente (mode Bluetooth uniquement)
5. Piste suivante (mode Bluetooth uniquement)
6. Diminuer le volume
7. Jouer / Mettre en pause une piste (mode Bluetooth uniquement)
8. Sources
9. Réinitialiser réglage du volume, des basses et des aiguës
10. Augmenter les aiguës
11. Diminuer les aigües
12. Augmenter les basses
13. Diminuer les basses

Lors de l'utilisation de la télécommande, toujours diriger cette dernière vers le récepteur situé en façade de l'enceinte principale. La LED en façade clignote sous l'action de la télécommande.

Connexion des sources

Les enceintes ELARA peuvent être associées à une multitude de sources. Pour cela, plusieurs options possibles :

Connexion par bluetooth

Cette connexion permet d'envoyer de la musique sans câble de liaison grâce au procédé Bluetooth de dernière génération 4.0 A2DP aptX. L'aptX est un codage qui permet de transmettre via liaison Bluetooth de la musique avec une qualité sonore proche de celle d'un CD à vos enceintes ELARA. La portée est environ de 10 mètres, selon l'environnement et les obstacles rencontrés.

Les enceintes ELARA actives permettent d'écouter de la musique depuis toutes les sources disposant du Bluetooth : smartphone, tablette, ordinateur... Pour cela :

• Mettez vos enceintes ELARA en fonctionnement, l'interrupteur sur ON.
• Sélectionnez l'entrée «Bluetooth» à l'aide du bouton «INPUT» à l'arrière de l'enceinte ou depuis la télécommande. La LED bleue indique que la source est bien sur la position «Bluetooth».
• Appuyez alors sur le bouton «Bluetooth» de votre télécommande : la LED bleu clignote, le système est alors en mode de recherche de connexion avec un appareil compatible Bluetooth (smartphone, tablette...). Effectuez une recherche sur votre appareil Bluetooth (consulter le mode d'emploi si nécessaire), les enceintes apparaissent sous le nom « LN01A » ou « LN05A », connectez-vous alors à ces dernières. Vos enceintes sont à présent reliées à leur appareil et reproduiront les sons émis par ce dernier. La connexion se fera automatiquement lors de la prochaine mise en route de vos enceintes si la source Bluetooth est sélectionnée et que le Bluetooth de votre appareil est activé. Si vous souhaitez connecter un nouvel appareil alors que le précédent est toujours connecté, supprimez le Bluetooth de votre précédent appareil connecté ou déconnectez-le directement dans le menu Bluetooth. La LED clignotera de nouveau, un nouveau mode de recherche est alors activé. La dispositif Bluetooth des enceintes ELARA actives vous permet de changer vos pistes, les mettre en lecture ou en pause directement depuis la télécommande fournie, sans passer par votre appareil connecté.
• Voiture appareil Bluetooth pilote à présent vos enceintes, il est possible de faire varier le volume de celles-ci directement depuis ce même appareil.

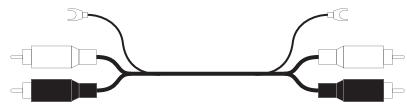

Connexion par câble RCA

line ou

phono

L'entrée RCA permet de connecter vos enceintes à votre télévision, platine CD, vinyle ou tout autre périphérique. Pour cela :

Reliez les connecteurs rouges et blancs à l'arrière de l'enceinte amplifiée en respectant les couleurs et faites de même sur votre source. - Sélectionnez l'entrée «RCA» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte active (l'ordre de sélection des sources est indiqué au dessus du bouton «INPUT»). La LED verte indique que la source est bien sur l'entrée «RCA». Assurez-vous que le selecteur est bien en position «LINE». Votre système est alors prêt à fonctionner.

Connexion d'une platine :

Dans le cas du branchement d'une platine vinyle, positionnez le selector «PHONO IN» vers la gauche pour que le signal passe par la ligne phono. Connectez le cable de masse sur la borne dévisable prévue à cet effet à l'arrête de votre enceinte amplifiée, ainsi que sur votre platine.

Connexion par câble jack 3.5mm

Un câble Jack-Jack 3.5mm (fourni) permet de connecter vos enceintes à de nombreux périphériques : smartphone, lecteur audio, tablette, ordinateur, télévision... Pour cela :

Reliez le connecteur Jack à la borne «AUX INPUT» puis l'autre extrémité à votre périphérique. - Sélectionnez l'entrée «3.5» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte amplifiée (l'ordre de sélection des sources est indiqué au-dessus du bouton «INPUT». La LED verte indique que la source est bien sur l'entrée «AUX». Votre système est alors prêt à fonctionner.

Connexion par câble optique :

L'entrée optique permet de connecter vos enceintes à tous les périphériques audio disposant d'une sortie optique : lecteur audio, lecteur DVD, télévision... Pour cela :

Reliez votre câble optique à l'entrée de l'enceinte active à l'emplacement «OPT INPUT», puis à leur périphérique. - Sélectionnez l'entrée «OPTICAL» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte active (l'ordre de sélection des sources est indiqué au-dessus du bouton «INPUT»). La LED verte indique que la source est bien sur l'entrée «OPTICAL». Votre système est alors prêt à fonctionner.

Connexion par câble coaxial :

L'entrée coaxiale permet de connecter vos enceintes à tous les périphériques audio disposant d'une sortie coaxiale : platine CD, lecteur DVD/Blu-ray, télévision... Pour cela :

Reliez ce cable coaxial à l'arrière de l'enceinte active à l'emplacement «COAXIAL», puis à votre périphérique. - Sélectionnez l'entrée «COAXIAL» à l'aide de la télécommande ou du bouton «INPUT» (bouton de volume) à l'arrière de l'enceinte active (l'ordre de sélection des sources est indiqué au-dessus du bouton «INPUT»). La LED verte indique que la source est bien sur l'entrée «COAXIAL». Votre système est alors prêt à fonctionner.

Connexion subwoofer :

Les enceintes LN01A sont dotées d'une sortie Subwoofer permettant le branchement d'un caisson de basses.

Utilisez pour cela un câble RCA dédié. Les réglages se feront directement sur votre caisson de basses (une fréquence de coupure du caisson de l'ordre de 60-70 Hz est préconisée). Se référer au mode d'emploi de votre subwoofer pour les diverses opérations de réglage.

Réglage des BASSES et des AIGUS

Vos enceintes ELARA disposent d'un égaliseur à bandes permettant d'ajuster à votre convenance les fréquences graves et aigues.

Réglages des basses :

6 positions disponibles par pas de 2dB sur une bande comprise entre 30 et 400Hz

(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).

La fonction usine est définie à 0dB.

Chaque pression sur la télécommande accentuera et diminuera le niveau des basses fréquences.

Réglages des aigus :

6 positions disponibles par pas de 2dB sur une bande comprise entre 2 et 30kHz

(-6dB, -4dB, -2dB, 0dB, +2dB, +4dB, +6dB).

La fonction usine est définie à 0dB.

Chaque pression sur la télécommande accentuera et diminuera le niveau des hautes fréquences.

Lors de la mise en veille, les réglages seront conservés pour l'utilisation suivante.

Pour une remise en configuration usine, il suffit de presser le bouton «RESET» de la télécommande (voir page 11).

Fonction de mise en VEILLE automatique

Sans signal reçu durant 30 minutes, les enceintes passeront automatiquement en mode veille. Pour sortir du mode veille, il suffit de rallumer les enceintes à l'aide de la télécommande.

Attention

Ne jamais ouvrir l'enceinte, risque d'électrocution.
