TSE WIRELESS - Système de commande électrique sans fil BURG WATCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de commande électrique sans fil
Marque	BURG WATCHER
Modèle	TSE WIRELESS
Alimentation	2 piles LR6 (AA 1,5 V) ou bloc adaptateur 6-24 V CC
Tension d'alimentation (adaptateur)	6 V - 24 V CC
Courant maximal du relais	2 A sous 24 V (max)
Portée radio	Jusqu'à 10 m en ligne dégagée
Utilisation	Intérieur uniquement
Raccordements	+6V-24V, GND, COM, NC (contact travail), NO (contact repos)
Indicateurs lumineux	Diode Switch (état commutation), Diode Energy (niveau tension)
Code administrateur par défaut	123456 (à modifier avant installation)
Fonction principale	Commande d'appareils électriques via E-Key TSE
Compatibilité	E-Key TSE
Montage	Par vis ou pastilles adhésives, par personne qualifiée
Protection	Cache inox optionnel (réf. 54680) pour protection contre vandalisme et humidité
Dimensions approximatives	80 x 80 x 30 mm
Poids approximatif	100 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer aux intempéries. Tension secteur (230 V) interdite sur le relais.
Garantie	Garantie annulée en cas d'installation erronée.
Informations générales	Modifications possibles sans préavis. Lire le mode d'emploi avant utilisation.

FOIRE AUX QUESTIONS - TSE WIRELESS BURG WATCHER

Comment modifier le code administrateur de l'unité TSE WIRELESS ?

Avant l'installation, modifiez le code administrateur via le logiciel PC ou une unité d'entrée. Le code usine par défaut est 123456. Cela garantit la sécurité de votre installation.

Quelles sont les options d'alimentation de l'unité TSE WIRELESS ?

Vous pouvez utiliser soit 2 piles alcalines LR6 (AA 1,5 V), soit un bloc adaptateur 6-24 V CC. L'utilisation simultanée des deux est interdite.
Si vous optez pour des accus rechargeables (NiMH ou NiCd), l'adaptateur peut également les recharger.

Que faire si la diode 'Energy' clignote ?

La diode 'Energy' clignote lorsque le niveau de tension est faible. Vérifiez l'alimentation électrique ou remplacez les piles. Si vous utilisez un adaptateur, assurez-vous qu'il fonctionne correctement.

Quelle est la portée maximale de la liaison radio avec l'E-Key ?

La portée maximale est de 10 mètres en ligne dégagée. Celle-ci peut varier en fonction de l'environnement (murs, obstacles). Effectuez un test de réception avant le montage définitif.

Puis-je installer l'unité TSE WIRELESS à l'extérieur ?

Non, l'unité n'est pas conçue pour une utilisation en extérieur. Elle ne doit pas être exposée directement aux intempéries. Pour une protection supplémentaire, vous pouvez utiliser le cache inox TSE (réf. 54680) en intérieur ou dans un abri sec.

Comment tester la réception radio avant le montage ?

Placez l'unité à l'emplacement choisi, mettez-la sous tension, puis actionnez le bouton de l'E-Key. Observez la diode 'Switch' : si elle ne commute pas, déplacez l'unité de 10 cm et répétez le test jusqu'à obtenir une commutation fiable.

Quels sont les raccordements disponibles sur l'unité ?

Les raccordements sont : +6V-24V (alimentation adaptateur), GND, COM (commun), NC (contact travail, normalement fermé) et NO (contact repos, normalement ouvert). Le relais supporte max. 24 V / 2 A.

Pourquoi la diode 'Switch' clignote-t-elle parfois en utilisation permanente ?

En utilisation permanente (ex. commande d'une lampe), la diode 'Switch' clignote à intervalles faibles pour indiquer que l'appareil est actif. C'est un comportement normal. Si la diode 'Energy' clignote également, vérifiez l'alimentation.

Puis-je commander un appareil en 230 V avec ce relais ?

Non, il est strictement interdit d'appliquer une tension de 230 V sur le relais. La tension maximale autorisée est de 24 V avec un courant de 2 A. Pour commander du 230 V, utilisez un contacteur adapté.

Comment fixer l'unité TSE WIRELESS ?

L'unité peut être fixée avec les pastilles adhésives fournies ou avec des vis. Avant de visser ou coller, effectuez un test de réception radio. Une fois l'emplacement validé, posez les câbles, branchez les raccordements, puis encliquetez le cache sur la plaque de base.

MODE D'EMPLOI TSE WIRELESS BURG WATCHER

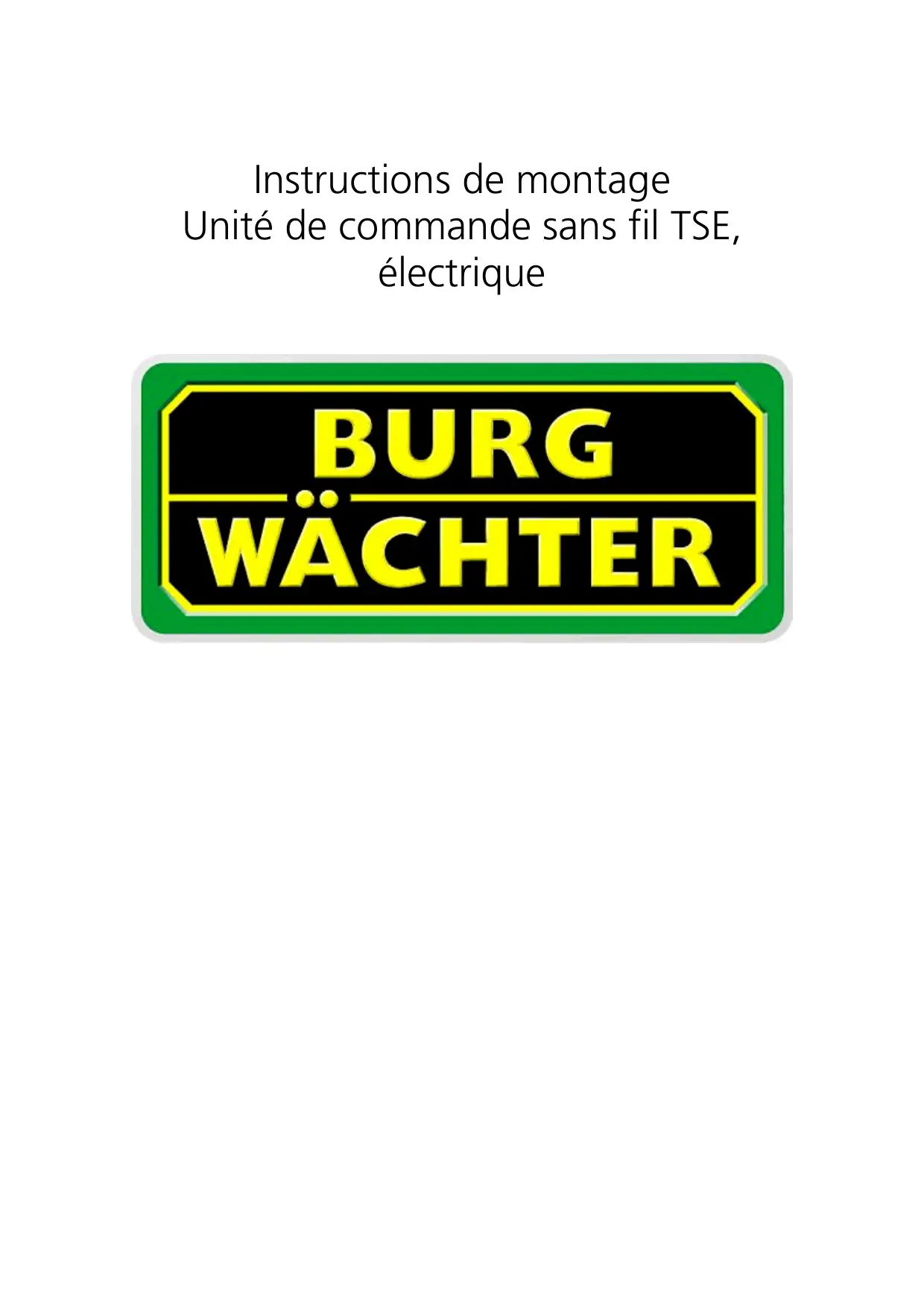

Instructions de montage Unité de commande sans fil TSE, électrique

Unité de commande sans fil TSE, électrique

Merci d'utiliser l'unité de commande sans fil électrique TSE.

L'unité de commande sans fil électrique TSE vous permet de commander des appareils électriques à l'aide du E-Key TSE. Pour ce faire, l'appareil devant être commandé doit être relié à l'unité de commande sans fil électrique TSE.

Pour établir l'alimentation électrique nécessaire, vous pouvez choisir entre un simple mode sur piles (2 piles alcalines LR6, AA 1.5 V, ou, au besoin 2 accus pleins NiMH ou NiCd) et un bloc adaptateur d'alimentation séparé, représentant une plage de tension entre 6 V et 24 V CC. Le bloc d'alimentation permet en même temps de développer le chargement des accus, lesquels, dans le cas d'une alimentation combinée, peuvent servir d'alimentation de secours. N'oubliez pas que l'utilisation simultanée d'un bloc d'alimentation et de piles (LR6) est interdite.

Important :

Avant de monter l'unité de commande sans fil électronique TSE, modifier par l'intermédiaire du logiciel du PC ou d'une unité d'entrée le code administrateur existant (paramétrage usine : 123456).

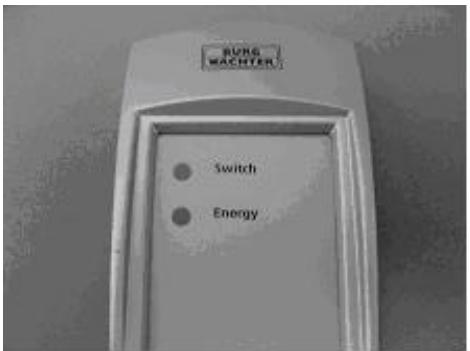

Les diodes lumineuses sur le devant de l'appareil affichent d'une part l'état de commutation de l'unité de commande sans fil électrique TSE (Switch), d'autre part le niveau de tension (Energy).

Si vous utilisez l'unité de commande sans fil électrique TSE de manière prolongée pour une application permanente, (par exemple pour la commande d'une lampe), la diode lumineuse "Switch" clignote à de faibles intervalles. Si la diode lumineuse "Energy" clignote, contrôlez l'alimentation électrique ou le cas échéant les piles.

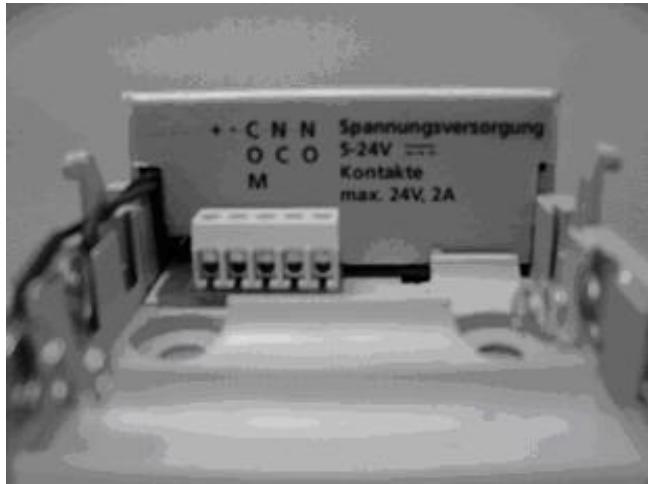

Les raccordements suivants sont à disposition :

• + 6V - 24V GND COM - NC contact travail (max. 24 V, 2 A) - NO contact repos (max. 24 V, 2 A)

IMPORTANT : ne pas appliquer de tension 230 V par l'intermédiaire du relais !

Les raccordements + / - permettent, si on le souhaite, de brancher le bloc d'alimentation. Le contact repos sans potentiel se trouve entre COM et NC, le contact travail sans potentiel entre COM et NO.

Important :

Tous droits de garantie sont annulés en cas d'installation erronée.

La société Burg-Wächter KG se réserve le droit de procéder sans préavis à toutes modifications en ce qui concerne le produit, les données techniques ou le mode d'emploi. Lire attentivement le mode d'emploi avant la mise en service du produit.

Seule une personne disposant des connaissances spécialisées correspondantes est autorisée à procéder au montage.

L'unité de commande sans fil électrique TSE n'est pas conçue pour être montée à l'extérieur, et ne devrait donc en aucun cas être exposée directement aux intempéries. Si nécessaire, le cache inox TSE (article numéro 54680) peut être monté pour protéger l'installation du vandalisme et de l'humidité. Pour les applications relevant du domaine de la sécurité, nous recommandons donc de monter l'appareil dans une zone sûre.

Important :

La portée radio maximale de l'unité de commande sans fil électrique TSE en relation avec l'E-Key est de maximum 10m en ligne dégagée. La portée dépend de l'environnement et peut donc varier fortement.

Avant de visser/de coller l'unité de commande sans fil électrique TSE, procédez obligatoirement à un test afin d'être certain que la réception radio de l'unité de commande TSE est assurée à l'endroit choisi. Pour ce faire, observez la diode lumineuse "Switch". Si l'unité de commande sans fil électrique TSE ne reçoit pas de signal radio (l'appareil ne commute pas si l'on actionne le bouton de l'E-Key), déplacez l'appareil de 10 cm et procédez à nouveau à un essai. Répétez cette procédure jusqu'à ce qu'il y ait un contact radio.

Vous pouvez fixer l'unité de commande sans fil électrique TSE soit à l'aide des pastilles adhésives, soit à l'aide des vis. Posez ensuite le câble et vissez les raccordements aux positions données. Etablissez ensuite l'alimentation électrique et encliquetez le cache sur la plaque de base.
