Type de produit	Serrure électronique (module de commande)
Marque	BURG WATCHER
Modèle	TSE CONTROL
Alimentation	2 piles alcalines LR6 (AA 1,5 V) ou adaptateur secteur 6-24 V CC (ne pas utiliser les deux simultanément)
Fonctions principales	Commande d'appareils électriques via clé E-Key (radio)
Contacts relais	COM, NC (contact repos), NO (contact travail) – max 24 V, 2 A, sans potentiel
Indicateurs LED	Switch (état de commutation), Energy (niveau de tension)
Portée radio	Jusqu'à 10 m en ligne dégagée (dépend de l'environnement)
Code administrateur	Paramétrage usine : 123456, modifiable via logiciel PC ou unité d'entrée
Montage	Fixation par pastilles adhésives ou vis ; câble à poser puis encliqueter le cache
Protection	Usage intérieur uniquement ; cache inox optionnel (réf. 54680) pour extérieur protégé
Entretien	Vérifier régulièrement les piles et l'alimentation ; nettoyer avec un chiffon doux
Sécurité	Ne pas appliquer de tension 230 V ; installation par personne qualifiée ; garantie nulle en cas d'erreur
Alimentation de secours	Possibilité d'utiliser des accus NiMH/NiCd comme secours avec adaptateur
Test de réception	Avant fixation définitive, tester la réception en observant la LED Switch
Raccordements	Bornes : +, -, COM, NC, NO
Informations générales	Lire le mode d'emploi avant utilisation ; modifications possibles sans préavis

FOIRE AUX QUESTIONS - TSE CONTROL BURG WATCHER

Comment installer l'unité TSE Control ?

Avant l'installation, modifiez le code administrateur (usine : 123456) via un PC ou une unité d'entrée. Fixez l'unité à l'aide des pastilles adhésives ou des vis après avoir testé la réception radio. Posez le câble, vissez les raccordements aux bornes (+, -, COM, NC, NO), puis établissez l'alimentation. Encliquetez le cache sur la plaque de base.

Comment modifier le code administrateur ?

Le code administrateur (paramétrage usine : 123456) se modifie via le logiciel PC ou une unité d'entrée (non fournie). Consultez le logiciel dédié ou les instructions de l'unité d'entrée.

Quelle est la portée radio de la clé E-Key ?

La portée maximale est de 10 mètres en ligne dégagée. Elle dépend de l'environnement (obstacles, interférences) et peut varier fortement. Effectuez un test avant fixation définitive.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des accus NiMH ou NiCd (pleins) à la place des piles alcalines. Si vous utilisez un adaptateur secteur, celui-ci peut charger les accus, qui servent alors d'alimentation de secours.

Que faire si la LED Energy clignote ?

La LED Energy qui clignote indique un problème d'alimentation. Vérifiez les piles (remplacez-les si nécessaire) ou l'adaptateur secteur. Assurez-vous que la tension est correcte (6-24 V CC).

Puis-je utiliser l'unité TSE Control en extérieur ?

Non, l'unité n'est pas conçue pour l'extérieur et ne doit pas être exposée aux intempéries. En extérieur protégé, vous pouvez monter le cache inox optionnel (réf. 54680) pour la protéger du vandalisme et de l'humidité.

Comment brancher un appareil électrique sur le relais ?

Utilisez les bornes COM, NC et NO. Le contact repos est entre COM et NC, le contact travail entre COM et NO. La tension maximale est de 24 V, 2 A. Ne branchez jamais du 230 V directement.

Quelle est la tension maximale supportée par les contacts ?

Les contacts relais supportent 24 V maximum et 2 A maximum. Ne pas appliquer de tension 230 V sous peine d'endommager l'appareil et d'annuler la garantie.

Comment tester la réception radio avant installation ?

Placez l'unité à l'endroit choisi, mettez-la sous tension, puis actionnez la clé E-Key. La LED Switch doit s'allumer ou clignoter pour indiquer la réception. Si rien ne se produit, déplacez l'unité de 10 cm et réessayez jusqu'à obtenir un contact.

Que faire si l'appareil ne commute pas lorsque j'utilise la clé E-Key ?

Vérifiez d'abord l'alimentation (piles ou adaptateur). Assurez-vous que la clé E-Key est dans la portée radio (max 10 m). Si la LED Switch ne clignote pas, déplacez l'unité ou rapprochez la clé. Si le problème persiste, testez la réception comme décrit dans la notice.

MODE D'EMPLOI TSE CONTROL BURG WATCHER

Merci d'avoir choisi l'unité TSE Control.

L'unité TSE Control vous permet de commander des appareils électriques à l'aide de la clé E-Key TSE. Pour ce faire, l'appareil devant être commandé doit être relié à l'unité TSE Control. Pour établir l'alimentation électrique nécessaire, vous pouvez choisir entre un simple mode sur piles (2 piles alcalines LR6, AA 1.5 V, ou, au besoin, 2 accus pleins NiMH ou NiCd) et un bloc adaptateur d'alimentation séparé, représentant une plage de tension entre 6 V et 24 V CC. Le bloc d'alimentation permet en même temps de développer le chargement des accus, lesquels, dans le cas d'une alimentation combinée, peuvent servir d'alimentation de secours. N'oubliez pas que l'utilisation simultanée d'un bloc d'alimentation et de piles (LR6) est interdite.

Important :

Avant de monter l'unité TSE Control, modifier par l'intermédiaire du logiciel du PC ou d'une unité d'entrée le code administrateur existant (paramétrage usine : 123456).

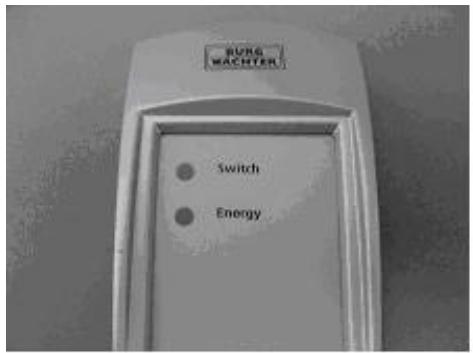

Les diodes lumineuses sur le devant de l'appareil affichent d'une part l'état de commutation de l'unité TSE Control (Switch), d'autre part le niveau de tension (Energy).

Si vous utilisez l'unité TSE Control de manière prolongée pour une application permanente (par exemple pour la commande d'une lampe), la diode lumineuse "Switch" clignote à de faibles intervalles. Si la diode lumineuse "Energy" clignote, contrôlez l'alimentation électrique ou, le cas échéant, les piles.

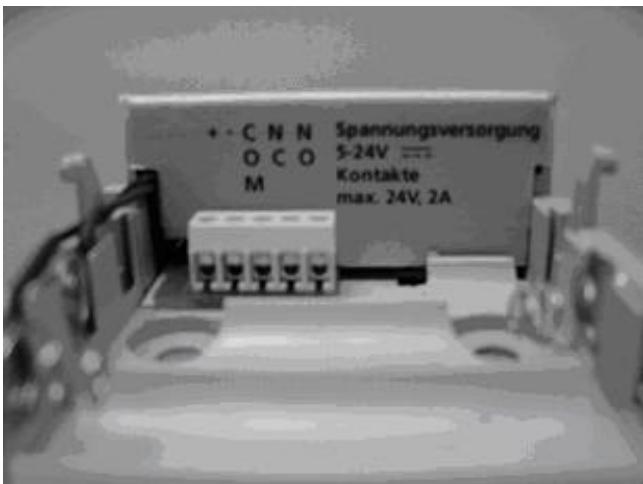

Les raccordements suivants sont à disposition :

- + 6 V - 24 V GND COM - NC contact travail (max. 24 V, 2 A) - NO contact repos (max. 24 V, 2 A)

Important : ne pas appliquer de tension 230 V par l'intermédiaire du relais !

Les raccordements +/- permettent, si on le souhaite, de brancher le bloc d'alimentation. Le contact repos sans potentiel se trouve entre COM et NC, le contact travail sans potentiel entre COM et NO.

Avant de commuter votre appareil, tenez compte de ces instructions d'emploi et de montage.

Important :

Tous droits de garantie sont annulés en cas d'installation erronée.

La société Burg-Wächter KG se réserve le droit de procéder sans préavis à toutes modifications en ce qui concerne le produit, les données techniques ou le mode d'emploi. Lire attentivement le mode d'emploi avant la mise en service du produit.

Seule une personne disposant des connaissances spécialisées correspondantes est autorisée à procéder au montage.

L'unité TSE Control n'est pas conçue pour être montée à l'extérieur, et ne devrait donc en aucun cas être exposée directement aux intempéries. Si nécessaire, le cache inox TSE (article numéro 54680) peut être monté pour protéger l'installation du vandalisme et de l'humidité.

Pour les applications relevant du domaine de la sécurité, nous recommandons donc de monter l'appareil dans une zone sûre.

Important :

La portée radio maximale de l'unité TSE Control en relation avec l'E-Key est de 10 m maximum en ligne dégagée. La portée dépend de l'environnement et peut donc varier fortement.

Avant de visser ou de coller l'unité TSE Control, procédez obligatoirement à un test afin d'être certain que la réception radio st assurée à l'endroit choisi. Pour ce faire, observez la diode lumineuse "Switch". Si le TSE Control ne reçoit pas de signal radio (l'appareil ne commute pas si l'on actionne le bouton de l'E-Key), déplacez l'appareil de 10 cm et procédez à nouveau à un essai. Répétez cette procédure jusqu'à ce qu'il y ait un contact radio.

Vous pouvez fixer l'unité TSE Control soit à l'aide des pastilles adhésives, soit à l'aide des vis. Posez ensuite le câble et vissez les raccordements aux positions indiquées. Établissez ensuite l'alimentation électrique et encliquetez le cache sur la plaque de base.
