Type de produit	Réfrigérateur combiné
Capacité totale	340 litres
Type de froid	Froid ventilé
Dimensions approximatives	H 190 cm x L 60 cm x P 65 cm
Poids	70 kg
Classe énergétique	A+
Niveau sonore	40 dB
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Fonction de congélation rapide, contrôle de la température, éclairage LED
Entretien et nettoyage	Nettoyage intérieur régulier avec un chiffon humide, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Système de verrouillage de la porte, protection contre les surcharges électriques
Compatibilités	Compatible avec les accessoires Whirlpool

FOIRE AUX QUESTIONS - WTNF81OX WHIRLPOOL

Comment installer le WHIRLPOOL WTNF81OX correctement ?

Assurez-vous de placer l'appareil sur une surface plane et stable. Branchez-le sur une prise électrique appropriée et vérifiez que le tuyau d'évacuation est correctement connecté.

Que faire si mon WHIRLPOOL WTNF81OX ne démarre pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le fusible n'est pas grillé.

Comment nettoyer le filtre de mon WHIRLPOOL WTNF81OX ?

Retirez le filtre, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Mon WHIRLPOOL WTNF81OX fait du bruit pendant le fonctionnement, est-ce normal ?

Un léger bruit est normal, mais si le bruit est excessif, vérifiez si l'appareil est bien nivelé et si les objets à l'intérieur ne sont pas mal placés.

Comment régler la température de mon WHIRLPOOL WTNF81OX ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée en fonction du type de vêtements que vous lavez ou séchez.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez que le tuyau de drainage n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Comment résoudre un code d'erreur sur le WHIRLPOOL WTNF81OX ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions de dépannage fournies.

Puis-je utiliser des produits de nettoyage dans le WHIRLPOOL WTNF81OX ?

Utilisez uniquement des détergents conçus pour les appareils similaires. Évitez les produits agressifs qui pourraient endommager l'appareil.

Quel est le cycle le plus économe en énergie pour le WHIRLPOOL WTNF81OX ?

Le cycle 'éco' est généralement le plus économe en énergie. Consultez le manuel pour plus de détails sur les cycles disponibles.

Comment contacter le service après-vente pour le WHIRLPOOL WTNF81OX ?

Vous pouvez contacter le service après-vente via le site web de WHIRLPOOL ou en appelant le numéro indiqué dans le manuel d'utilisateur.

MODE D'EMPLOI WTNF81OX WHIRLPOOL

L'appareil que vous venez d'acheter est un combiné réfrigerateur et congélateur ; il est exclusivement réservé à un usage ménager.

Pour utiliser l'appareil, nous vous invitons à attentivement lire les instructions relatives à son utilisation, dans lesquelles vous trouverez la description de votre appareil ainsi que des conseils utiles.

Conservez cette notice pour toute consultation future.

I. Après avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé et que les portes ferment parfaitement. Tout dommage éventuel devra être signalé au revendeur dans un délai de 24 heures. 2. Nous vous conseillons d'attendre au moins deux heures avant de mettre l'appareil en service afin que le circuit réfrigérant soit parfaitement efficace. 3. Assurez-vous que l'installation et le branchement électrique ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité. 4. Nettoyez l'intérieur de l'appareil avant de l'utiliser.

I. emballage

L'emballage est recyclable à 100% et porte le symbole du recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur. Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être conservés hors de portée des enfants, car ils constituent une source potentielle de danger.

2. Mise au rebut

Le réfrigérateur a été fabriqué avec des matériaux recyclables.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets

d'équipements électriques et électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à protéger l'environnement et la santé humaine.

Le symbole apposé sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucune cas être traité comme un déchet ménager et doit, par conséquent, être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Au moment de la mise au rebut, rendez l'appareil inutilisable en sectionnant le câble d'alimentation et en démontant les portes et les grilles, de façon à ce que les enfants ne puissent accéder facilement à l'intérieur de celui-ci. Pour la mise au rebut, respectez les normes locales en vigueur et remettez l'appareil à un centre de collecte spécialisé. Ne laissez jamais l'appareil sans surveillance, ne fût-ce que quelques jours, car il représente une source de danger pour les enfants. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur.

Informations :

Cet appareil est sans CFC. Le circuit de refroidissement contient du R134a ou du R600a (HC), voir la plaquette signalétique à l'intérieur de l'appareil.

Pour les appareils avec Isobutane (R600a) :

L'isobutane est un gaz naturel sans danger pour l'environnement, mais il est inflammable. Il est donc indispensable de s'assurer que les tuyaux du circuit de réfrigération sont en parfait état.

Déclaration de conformité

Cet appareil est destiné à la conservation de produits alimentaires et est fabriqué conformément au règlement CE No. 1935/2004.

Cet appareil a été conçu, construit et commercialisé conformément aux :

• objectifs de sécurité de la Directive Basse Tension 2006/95/CE (qui remplace la Directive 73/23/CEE et modifications successives) ; conditions requises en matière de protection de la Directive "CEM" 89/336/CEE modifiée par la Directive 93/68/CEE

La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est correctement branché à une installation de mise à la terre efficace et conforme à la loi.

Precautions et recommandations genérales

• La manutention et l'installation de l'appareil nécessitent la présence d'au moins deux personnes.
• Si vous devez déplacer l'appareil, veillez à ne pas abîmer le revêtement de sol (parquet, par exemple).
• Au moment de l'installation, assurez-vous que l'appareil ne repose pas sur le cordon d'alimentation, sous peine de l'endommager.
• Évitez d'installer l'appareil près d'une source de chaleur.

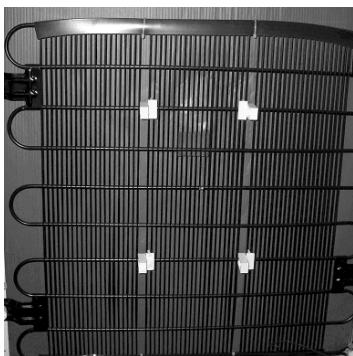

• Prévoyez un espace de part et d'autres de l'appareil et au-dessus de celui-ci pour garantir une ventilation correcte. Conformez-vous en outre à la notice d'installation. Veillez à ne jamais couvrir les bouches d’aération présentes sur l’appareil.
• N'endommagez pas les tubes du circuit de refroidissement de l'appareil.
• Installez et mettez l'appareil de niveau sur un sol en mesure de supporter son poids, dans un endroit adapté à ses dimensions et à son usage.
• Placez-le dans une pièce sèche et bien ventilée. L'appareil est réglé pour fonctionner dans la plage de température suivante, en fonction de la classe climatique indiquée sur la plaque signalétique. L'appareil risque de ne pas fonctionner correctement s'il reste pendant une longue période à une température supérieure ou inférieure à l'intervalle prévu.

Classe Climatique	T° amb. (°C)	T° amb. (°F)
SN	De 10 à 32	De 50 à 90
N	De 16 à 32	De 61 à 90
ST	De 16 à 38	De 61 à 100
T	De 16 à 43	De 61 à 110

• Contrôlez que le voltage indiqué sur la plaque signalétique correspond à la tension de l'habitation.
• N'utilisez pas d'adaptateurs, de prises multiples ni de rallonges. Pour le raccordement hydraulique de l'appareil, utilisez le tube fourni de série ; ne réutilisez pas celui de votre ancien appareil. Le câble d'alimentation ne peut être modifié ou remplacé que par un professionnel qualifié.
• Pour permettre l'appareil hors tension, débranchez son cordon d'alimentation ou actionnez l'interrupteur bipolaire installé en amont de la prise.

Sécurité

• N’entreposez pas et n’utilisez pas d’essence, de liquides ou de gaz inflammables à proximité de l’appareil ou de tout autre appareil ménager. Les émanations peuvent provoquer un risque d’incendie ou d’explosion.
• N'utilisez pas de dispositifs mécaniques, électriques ou chimiques, ni d'autres moyens que ceux préconisés par le fabricant pour accélérer le processus de dégivrage.
• N'utilisez pas ou n'introduisez pas d'appareils électriques dans les compartiments de l'appareil s'ils ne sont pas expressément autorisés par le fabricant.
• Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexpérience ou de leur méconnaissance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, doivent se servir de l'appareil uniquement sous la surveillance ou en se conformant aux instructions d'une personne responsable. Empêchez les enfants de jouer avec l'appareil, afin d'éviter tout risque d'emprisonnement et d'étouffement à l'intérieur du réfrigerateur.
• N'avalez pas le liquide (atoxique) contenu dans les accumulateurs de froid.
• Ne mangez pas les glaçons ou les glaces immédiatement après les avoir sortis du congelateur, car ils pourraient provoquer des brûlures dues au froid.

Utilisation

• Débranche toujours le câble ou coupe le courant avant d'intervenir sur l'appareil pour son entretien ou son nettoyage.
• Tous les appareils équipés de systèmes de distribution de glace et d'eau doivent être connectés à un réseau hydrique qui distribue exclusivement de l'eau potable (la pression du réseau hydrique doit être comprise entre 0,17 et 0,81 Mpascals (1,7 et 8,1 bar)). Les systèmes de distribution de glace et/ou d'eau qui ne sont pas directement connectés à un réseau d'alimentation hydrique doivent être remplis exclusivement avec de l'eau potable.
• N'utilisez le compartiment réfrigérateur que pour la conservation d'aliments frais et le compartiment congélateur que pour la conservation d'aliments surgelés, la congélation d'aliments frais et la production de glaçons.
• N'introduisez pas de récipients en verre contenant des liquides dans le congélateur, car ils pourraient exploser.

Le fabricant décline toute responsabilité pour tous dommages éventuels résultant du non-respect des consignes mentionnées ci-dessus.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène alimentaire

La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne du froid I), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

À la maison, le bon usage du réfrigerateur et le respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments.

Maítrise de la temperature

• Stockez les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant dans cette notice.
• Attendez le complet refroidissement des préparations avant de les stocker (exemple : soupe).
• Limitez le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Positionnez la commande de réglage du thermostat de façon à obtenir une température plus BASSE. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées.
• La mesure de la température d'une zone, clayette par exemple, peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour être fidèle et représentative de ce qui se passe à l'intérieur de l'appareil, la lecture de la température doit être faite après quelques heures de stabilisation de l'ensemble, par exemple le matin à la première ouverture de la porte.

Respect des règles d'hygiène alimentaire

• Retirez les emballages du commerce avant de placer les aliments dans le réfrigerateur (exemple : emballages des packs de yaourts).
• Emballez systématiquement la nourriture pour éviter que les denrées ne se contaminent mutuellement.
• Disposez les aliments de telle sorte que l'air puisse circuler librement tout autour.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux, sans effet oxydant sur les parties métalliques, puis rincez avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Se laver les mains avant de toucher les aliments, et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (par exemple cuillère en bois, planche à découper) sans les avoir bien nettoyés au préalable.

***

1) Chaîne du froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Comment faire fonctionner l'appareil

L'appareil est doté de commandes internes.

Branchez l'appareil.

Lorsque l'appareil est branché, l'éclairage intérieur s'allume à l'ouverture de la porte réfrigérateur. Le thermostat, situé dans le compartiment réfrigérateur de l'appareil, permet de régler la température du compartiment réfrigérateur et celle du compartiment congélateur (si présent).

Réglage de la température de l'appareil :

Le thermostat règle à la fois la température du compartiment réfrigérateur et du compartiment.

Tournez le bouton de 1 à 7 pour obtenir des températures plus froides.

Sur la position O l'appareil ne fonctionne pas.

Pour la conservation d'aliments pendant de brèves périodes, il est possible de positionner le bouton du thermostat entre I (Min.) et 3 (Moy).

• Pour de longues périodes de conservation des aliments dans le compartiment 3, positionnez le bouton sur 3 ou 4.

Remarque :

La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température intérieure du réfrigérateur. Le thermostat doit être réglé en fonction de ces facteurs.

Conservation des aliments dans le compartiment réfrigérateur

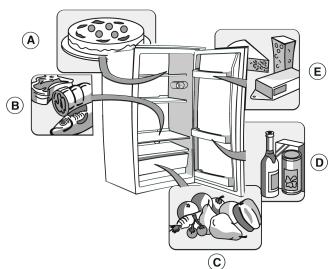

Rangez les aliments comme indiqué sur la figure.

A Aliments cuits B Poisson, viande C Fruits et légumes D Bouteilles E Fromages

Remarques :

• L'espace entre les clayettes et la paroi intérieure arrière du réfrigerateur permet à l'air de circuler librement.
• Ne disposez pas les aliments en contact direct avec la paroi arrière du compartiment réfrigerateur.
• Ne placez pas d'aliments encore chauds dans le réfrigérateur.
• Conservez les liquides dans des récipients fermés.

Attention

La conservation de légumes à haute teneur en eau peut provoquer la formation de condensation sur la plaque en verre dans le bac à fruits et légumes : ceci ne porte pas préjudice au fonctionnement correct de l'appareil.

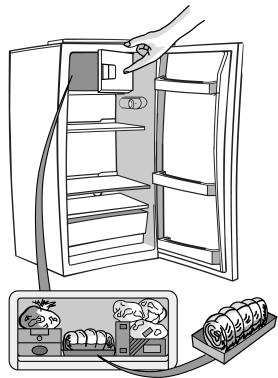

Comment FAIRE fonctionner le compartiment BASSE temperature

Le compartiment basse température est à

Vous pouvez y conserver des aliments surgelés jusqu'à la date de péremption indiquée sur l'emballage et y congeler des aliments frais.

La quantité d'aliments frais qu'il est possible de congeler en 24 heures est indiquée sur la plaque signalétique.

Remarque :

Le compartiment basse température maintient la température appropriée pour la conservation des aliments, même en cas de coupure de courant. Il est toutefois recommandé d'éviter d'ouvrir la porte du compartiment tant que le courant n'a pas été rétabli.

Attention

• Enveloppez hermétiquement l'aliment frais à congeler dans : des feuilles de papier aluminium, une pellicule transparente, des emballages plastiques imperméables, des récipients en polyéthylène à couvercle, des récipients adaptés à la congélation des aliments.
• Placez les aliments à congeler dans le compartiment supérieur, en laissant suffisamment de place autour des paquets pour permettre à l'air de circuler librement.
• Pour une procédure optimale de congélation, déplacez le bouton du thermostat d'un demi cran vers les positions les plus basses lorsque les alimentations sont introduites dans le compartiment congélateur. La congélation dure 24 heures.

Pour les appareils avec compartimenté

Pour les périodes de conservation (en mois) des aliments frais congelés, respectez les indications du tableau ci-dessus.

Au moment d'acheter des aliments surgelés, vérifie que :

• L'emballage ou le paquet est intact, car l'aliment pourrait se déteriorer. Si un paquet est gonflé ou s'il présente des taches d'humidité, il n'a pas été conservé dans les conditions optimales et il peut avoir subi un début de décongélation.
• Achetez les produits surgelés en dernier lieu et utilisez des sacs isothermes pour leur transport.
• Dès l'arrivée à la maison, mettez immédiatement les aliments surgelés dans le compartiment basse température.
• Ne recongelez pas les aliments partiellement décongelés, mais consommez-les dans un délai de 24 heures.
• Évitez ou réduisez au maximum les variations de température. Respectez la date de péremption indiquée sur l'emballage.
• Suivez toujours les instructions figurant sur l'emballage pour la conservation des aliments congelés.

Production de glaçons

• Remplissez le bac à glaçons aux 2/3 et placez-le dans le compartiment basse température
• Si le bac est collé au fond du compartiment basse température, n'utilisez pas d'objets pointus ou tranchants pour le décoller.
• Pour sortir plus facilement les glaçons du bac, pliez légèrement ce dernier.

Avant d'effectuer toute opération d'entretien ou de nettoyage, retirez la fiche de la prise de courant ou débranchez l'appareil.

Le dégivrage du compartiment réfrigérateur est entièrement automatique.

La présence périodique de petites gouttes d'eau sur la paroi arrière, à l'intérieur du compartiment réfrigerateur, indique qu'un dégivrage automatique est en cours.

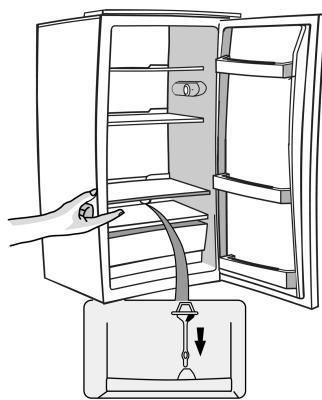

L'eau de dégivrage est acheminée automatiquement vers un orifice d'évacuation, puis recueillie dans un réseau d'où elle s'évapore. Nettoyez régulièrement la gouttière d'évacuation de l'eau de dégivrage, afin d'assurer un écoulement constant et correct de celle-ci.

Dégivrage du compartiment entretempérature

Nous vous suggérons de dégivrer le compartiment basse température 1 ou 2 fois par an ou lorsque la formation de glace est excessive.

La formation de glace est un phénomène normal. La quantité et la rapidité de formation de la glace varient en fonction des conditions ambiantes et de la fréquence d'ouverture de la porte. L'accumulation de glace dans le haut du compartiment est normale et n'a aucune influence sur le bon fonctionnement de l'appareil.

Il est conseillé de dégivrer quand les réserves sont peu abondantes.

• Ouvrez la porte et retirez tous les aliments. Enveloppez-les, bien serrés les uns contre les autres dans du papier journal et placez-les dans un endroit très frais ou dans un sac isotherme.
• Laissez la porte du congélateur ouverte pour faire fondre la glace.
• Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et/ou de détergent neutre. N'utilisez pas de substances abrasives.
• Rincez et séchez soigneusement.
• Rangez les aliments. Fermez la porte. Rebranchez l'appareil.
• Mettez l'appareil en marche.

Nettoyage et entretien

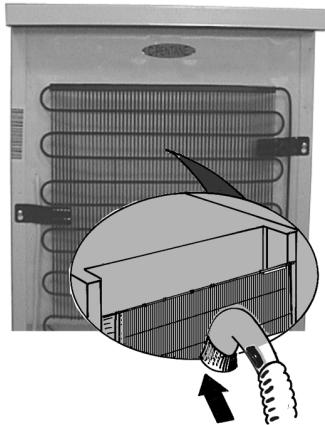

• Nettoyez régulièrement les grilles de ventilation ainsi que le condenseur qui se trouve à l'arrière de l'appareil avec un aspirateur ou une brosse.
• Nettoyez l'extérieur avec un chiffon doux.

Absence prolongée

1. Videz complètement le réfrigérateur. 2. Débranche l'appareil. 3. Dégivrez et nettoyez l'intérieur de l'appareil. 4. Pour éviter la formation de moisissures, de mauvaises odeurs ou d'oxydation, la porte de l'appareil doit rester ouverte lorsque celui-ci n'est pas en service.

1. Nettoyez l'appareil.
2. Nettoyez l'intérieur du compartiment basse température (s'il est présent) durant le dégivrage.
3. Nettoyez périodiquement le compartiment réfrigérateur avec une éponge imbibée d'une solution d'eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilisez pas de substances abrasives.
4. Nettoyez l'extérieur avec un chiffon doux imbibé d'eau. N'utiliser ni produits abrasifs, ni éponges métalliques, ni produits détachants (ex. dissolvant, trichloréthylène), ni vinaigre.

Comment remplacer l'ampoule :

Pour remplacer l'ampoule, procédez de la façon suivante : - Débranchez l'appareil

• Appuyez sur les languettes générateures sur les côtés du capot de l'ampoule et enlevez-la.
• Changez l'ampoule en utilisant une nouvelle ampoule d'une puissance ne dépassant pas 10 W.
• Repositionnez le capot de l'ampoule et attendez 5 minutes avant de rebrancher l'appareil.

Diagnostic RAPIDE

Si vous entendez ces bruits

... votre appareil fonctionne parfaitement !!!

L'appareil ne fonctionne pas.

• La fiche est-elle correctement introduite dans la prise de courant? L'interrupteur bipolaire est-il enclenché?
• Le fusible n'a-t-il pas grillé?
• Le câble d'alimentation est-il endommagé?
• Le bouton du congélateur est-il sur la position (Arrêt)?
• La température à l'intérieur des compartiments n'est pas assez froide.
• La porte a-t-elle été fermée correctement?
• Des objets empêchent-ils la fermeture de la porte?
• L'appareil est-il installé près d'une source de chaleur?
• Le thermostat est-il réglé sur la bonne position?
• La circulation de l'air est-elle gênée?
• La température à l'intérieur du réfrigerateur est trop froide.
• Le thermostat est-il réglé sur la bonne position ?
• L'appareil est trop bruyant.
• L'installation de l'appareil a-t-elle été réalisée correctement?
• Les tuyaux à l'arrière se touchent-ils ou vibrent-ils?
• Il y a de l'eau au fond du compartiment réfrigérateur.
• La goulotte d'évacuation de l'eau de dégivrage est bouchée?
• Formation de glace excessive dans le compartiment basse température.
• La porte a-t-elle été fermée correctement?
• Des aliments empêchent-ils la fermeture de la porte?

Remarques :

• Les bruits de gargouillement et les bruits de détente provenant du circuit de réfrigération doivent être considérés comme normaux.

Avant de contacter le service après-vente :

1. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide (voir "Diagnostic Rapide"). 2. Remettez l'appareil en marche pour vous assurer que l'inconvénient a été éliminé. Si le problème persiste, débranchez à nouveau l'appareil et répétez l'opération une heure plus tard. 3. Si le résultat est encore négatif, contactez le Service Après-vente.

Communiquez :

• le type de panne
• le modele
• le numéro de Service (qui se trouve après le mot SERVICE sur la plaque signalétique placée à l'intérieur de l'appareil)
• votre adresse complète
• votre numéro de téléphone avec l'indicatif.

SERVICE

0000 000 0000

Installation

• N'installez pas l'appareil près d'une source de chaleur. Les appareils installés dans un endroit chaud, exposés aux rayons directs du soleil ou près d'une source de chaleur (radiateur, cuisinière) consomment plus d'énergie, ce qui doit être évité.
• Si ce n'est pas possible, il convient de respecter les distances minimales suivantes :
• 30 cm des cuisinières à charbon ou à mazout;
• 3 cm des cuisinières électriques et/ou à gaz.
• Montez les entreprises (si elles sont présentes) sur la partie arrière du condenseur situé à l'arrière de l'appareil (voir figure.
• Pour un fonctionnement optimal, laissez un espace d'au moins 5 cm au-dessus de l'appareil et positionnez les autres meubles à côté à une distance suffisante pour permettre une circulation d'air minimum.
• Positionnez l'appareil dans un endroit sec et bien aéré, à plat, en réglant les pieds avant si nécessaire.
• Nettoyez l'intérieur. Montez les accessoires.

Branchement électrique

• Les branchements électriques doivent être conformes aux normes locales en vigueur.
• La tension et la puissance sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• La mise à la terre de l'appareil est obligatoire. Le fabricant décline toute responsabilité pour tous dommages évventuels subsis par des personnes, des animaux ou des biens, résultat du non-respect des consignes mentionnées ci-dessus.
• Si la prise et la fiche ne sont pas du même type, faites-les remplacer par un technicien qualifié.
• N'utilisez pas d'adaptateurs, de rallonges ni de prises multiples.

Mise hors tension de l'appareil

Pour permettre l'appareil hors tension, débranchez son câble d'alimentation ou actionnez l'interrupteur bipolaire installé en amont de la prise.

Réversibilité de la porte

La porte du réfrigerateur peut être ouverte de droite ou de gauche.

Au moment de la livraison, la porte de l'appareil s'ouvre de la gauche. Pour modifier le sens de l'ouverture, suivez les instructions fournies ci-après.

Remarque : Avant de procéder au changement du sens de l'ouverture de la porte, débranchez l'appareil ou coupez l'alimentation.

1. Retirez les vis (6) en maintenant le panneau supérieur (7) contre l'unité. Retirez le panneau supérieur. 2. Retirez les deux vis (1) en maintenant la charnière supérieure (5) (côté droit) contre le châssis. Retirez la charnière supérieure (5). 3. Dégagez la porte de la cheville de la charnière inférieure en la soulevant et posez-la sur un revêtement résistant aux rayures. 4. Retirez les deux vis (8) qui fixent la charnière inférieure (2). Retirez la charnière inférieure (2). 5. Retirez le pied avant gauche (4) et déplacez-le à droite. 6. Avant de réinstaller la charnière inférieure (2), retirez la cheville de la charnière (9) et inversez le sens de la charnière (2). Remontez la charnière inférieure (2) du côté gauche à l'aide des deux vis (8). 7. Remontez la cheville de la charnière (9) dans la charnière inférieure (2). 8. Abaissez la porte sur la cheville de la charnière inférieure (9). 9. En maintenant la porte en position de fermeture, remontez la charnière supérieure (5) du côté gauche à l'aide des deux vis (1). Ne serrez pas les vis (1) tant que la porte n'est pas de niveau par rapport au plan d'appui. 10. Remontez le panneau supérieur à l'aide des vis (6).

Remarque :

Le changement du sens de l'ouverture de la porte de l'appareil effectué par le Service Après-Vente n'est pas considéré comme une intervention sous garantie.

Inversion du sens de l'ouverture de la porte du compartiment intérieur

1. Retirez la vis du pivot de soutien de la porte en bas, à droite; 2. Ôtez le bouchon du côté gauche; 3. dégagez les deux cache-vis du côté gauche; 4. desserrez les deux vis; 5. réinstallez le tout du côté opposé.

Ouverture de la porte du côté Fig. 1.

Ouverture de la porte du côté droit Fig. 2

PLAN D'appui du refrigerateur 54 CM

COMMENT DEMONTER LE TOP ET ENCASTRER LE PRODUIT SOUS PLAN

Operation n°i

Démonter les 2 vis à l'arrière de l'appareil

Opération n°2

Soulever le tope de l'arrière et l'enlever vers l'avant

Opération n°3

Démonter les 10 vis sur la pièce plastique avant et sur la pièce métallique de la charnière

Opération n°4

Retirer la charnière et la pièce plastique

Opération n°5

Repositionner la pièce métallique de la charnière et la fixer avec 2 vis

vis

vis
