TEG-S16DG - Switch Ethernet TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch Ethernet Gigabit non géré
Modèle	TEG-S16DG
Marque	TRENDNET
Nombre de ports	16 ports RJ-45 10/100/1000 Mbps Auto-MDIX
Débits supportés	10/20 Mbps (half/full-duplex), 100/200 Mbps (half/full-duplex), 2000 Mbps (full-duplex)
Standards réseau	IEEE 802.3 10Base-T, 802.3u 100Base-TX, 802.3ab 1000Base-T, 802.3x Flow Control
Capacité de commutation	32 Gbps
Mémoire tampon	2 Mbits
Table de filtrage	8 000 entrées
Support Jumbo Frame	Jusqu'à 9 216 octets
Alimentation	100-240 VAC, 50/60 Hz, interne universelle à découpage
Consommation électrique max	7,2 watts
Dimensions (L x P x H)	440 x 140 x 45 mm
Poids	1,6 kg
Indicateurs LED	Power, 10M/LINK/ACT, 100M/1000M
Type de ventilateur	Ventilateur intégré (refroidissement actif)
Montage	Montage en rack 19 pouces (kit inclus)
Température de fonctionnement	0° à 40°C
Humidité de fonctionnement	Max. 90% (sans condensation)
Certifications	CE, FCC
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Assurer une ventilation adéquate. Ne pas placer d'objets lourds dessus.
Pièces détachées et réparabilité	Cet appareil ne contient pas de pièces réparables par l'utilisateur. En cas de panne, contacter le support TRENDNET.

FOIRE AUX QUESTIONS - TEG-S16DG TRENDNET

Comment installer le switch TEG-S16DG ?

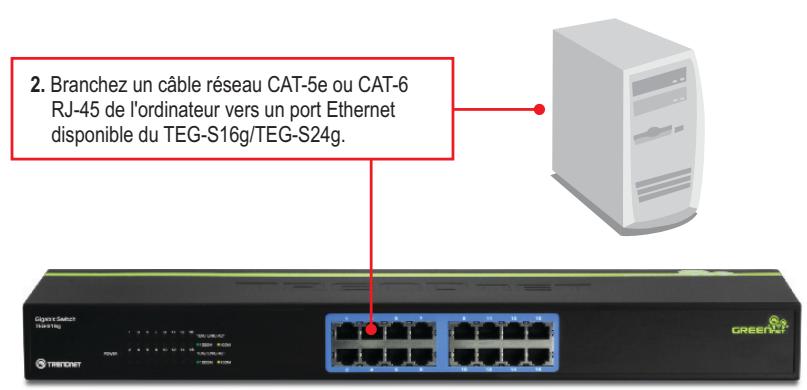

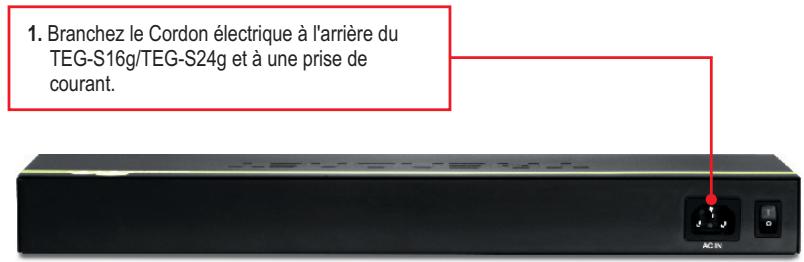

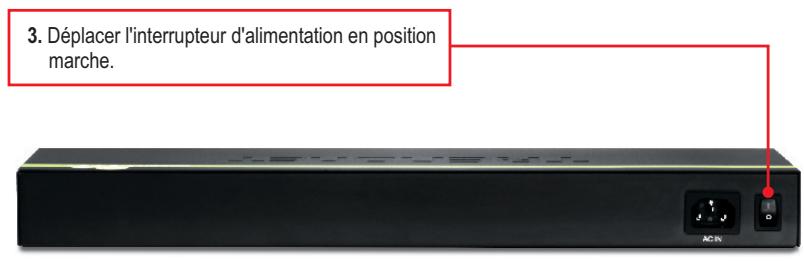

Déballez le switch et le cordon d'alimentation. Placez-le sur une surface plane ou montez-le dans un rack à l'aide du kit fourni. Branchez le cordon d'alimentation sur une prise secteur proche (max 1,8 m). Connectez vos périphériques via des câbles Ethernet Cat.5e ou supérieur. Le switch est prêt à l'emploi, aucune configuration n'est nécessaire.

Que signifient les LED sur le panneau avant ?

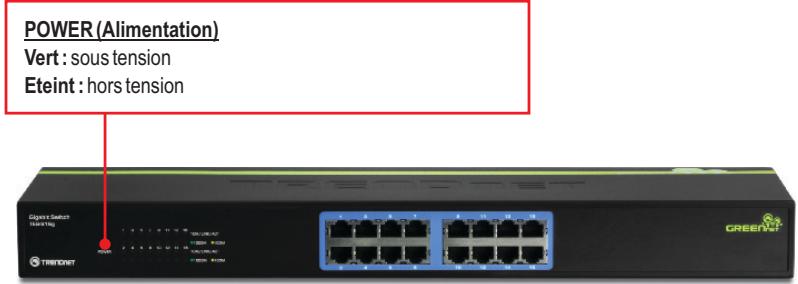

La LED Power indique la mise sous tension. Pour chaque port, la LED 10M/LINK/ACT est verte fixe si un périphérique est connecté, clignotante en cas d'activité, éteinte sinon. La LED 100M/1000M est verte pour une liaison à 2000 Mbps (Gigabit full-duplex), ambre pour 100/200 Mbps, éteinte pour 10/20 Mbps ou absence de liaison.

Quels câbles utiliser pour des performances optimales ?

Pour du 10/100 Mbps, utilisez du câble Cat.5. Pour du Gigabit (1000 Mbps), utilisez du Cat.5e ou Cat.6. La longueur maximale par segment est de 100 mètres.

Le switch supporte-t-il le VLAN ?

Non, le TEG-S16DG est un switch non géré. Il ne permet pas la configuration de VLAN ni d'autres fonctionnalités de gestion. Il se contente de commuter les paquets selon les adresses MAC.

Comment réduire la consommation électrique ?

Ce switch intègre la technologie GREENnet qui détecte la longueur des câbles et réduit automatiquement la consommation sur les ports inactifs ou sous-utilisés. Aucune action manuelle n'est requise.

Puis-je connecter des câbles de types différents (droit/croisé) ?

Oui, tous les ports sont dotés de la fonction Auto-MDIX. Ils détectent automatiquement le type de câble (droit ou croisé) et s'adaptent. Vous pouvez utiliser n'importe quel câble Ethernet standard.

Que faire si le switch ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Testez avec un autre cordon si possible. Si la LED Power reste éteinte, contactez le support TRENDNET.

Ce switch est-il compatible avec la norme PoE ?

Non, le TEG-S16DG n'est pas un switch PoE. Il ne fournit pas d'alimentation via les câbles Ethernet. Pour des périphériques PoE, utilisez un injecteur ou un switch PoE dédié.

Comment monter le switch dans un rack ?

Utilisez le kit de montage fourni. Fixez les équerres de chaque côté du switch à l'aide des vis incluses. Positionnez le switch dans le rack et vissez les équerres aux rails du rack. Assurez-vous que le switch est bien soutenu (poids max 1,6 kg).

Où trouver la dernière version du firmware ?

Ce switch non géré ne nécessite pas de mise à jour de firmware. Toutefois, pour les informations techniques, rendez-vous sur le site officiel TRENDNET (www.trendnet.com) et recherchez le modèle TEG-S16DG.

MODE D'EMPLOI TEG-S16DG TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2 3. LEDs 3

Contenu de l'emballage

• TEG-S16g/TEG-S24g
• Guide d'installation rapide Cordon d'alimentation (1.8m / 6ft.) Kit de montage

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable Cat.5e ou Cat.6 pour réseaux
• La surface doit supporter au moins 2.3kg (5 lbs.) pour le Switch
• La prise secteur doit être située à un maximum de 1,8 mètres (6 feet) du switch
• Vérifiez la présence d'une source de ventilation adéquate autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch

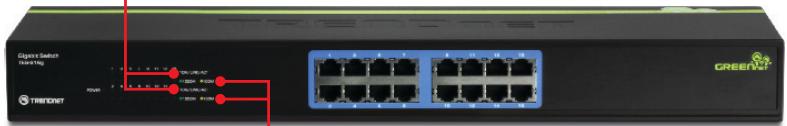

10M/LINK/ACT

Vert (Fixe) : Relié à un autre périphérique

Vert (Clignotant) : Activité depuis cette liaison

Éteint: Rien n'est détecté sur le port

100M/1000M

Vert (Fixe) : la connexion pour le port est de

2000Mbps (Full)

Amber : la connexion pour le port est de

Eteint : la connexion pour le port est de 10 /20Mbps

(Half/Full) ou rien n'est détecté sur le port

Hardware
	TEG-S16g	TEG-S24g
Standards	IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T; IEEE 802.3x Flow Control
Network Media	• Ethernet: Cat. 5 up to 100m • Fast Ethernet: Cat. 5 and 5e up to 100m • Gigabit Ethernet: Cat. 5, 5e, 6, up to 100m
Data Rates	• Ethernet: 10Mbps/20Mbps (half/full-duplex) • Fast Ethernet: 100Mbps/200Mbps (half/full-duplex) • Gigabit Ethernet: 2000Mbps (full-duplex)
Protocol / Topology	CSMA/CD, Star
Power Consumption (max)	7.2 watts	13 watts
Switch Fabric	32Gbps	48Gbps
Interface	16 x 10/100/1000Mbps Auto-MDIX RJ-45 ports	24 x 10/100/1000Mbps Auto-MDIX RJ-45 ports
Data RAM Buffer	2Mbits	3.5Mbits
Filtering Table	8K entries	8K entries
Diagnostic LED	Power, 10M/LINK/ACT, 100M/1000M
Jumbo Frame Support	Up to 9216Bytes
Power	100~240VAC, 50/60Hz Internal universal switching power
Dimension	440x140x45 mm (17x5.5x1.8 in.)	440x210x45 mm (17x8.3x1.8 in.)
Weight	1.6 kg (3.5 lbs.)	2.3 kg (5 lbs.)
Temperature	• Operating: 0° ~ 40°C (32° ~ 104°F) • Storage: -10° ~ 70°C (14° ~ 158°F)
Humidity	Max. 90% (non-condensing)
Certification	CE, FCC

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port Gigabit GREENnet Switch

24-Port Gigabit GREENnet Switch

Modèle:

TEG-S16g

TEG-S24g

Nom Commercial:

TRENDnet

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date
