Type de produit	Injecteur Power over Ethernet (PoE) Gigabit
Marque	TRENDNET
Modèle	TPE-111GI
Dimensions (L x l x H)	115 x 57 x 35 mm (4,5 x 2,2 x 1,4 pouces)
Poids	325 g
Alimentation d'entrée	100-240 V AC, 50-60 Hz, 0,3 A
Alimentation de sortie (PoE)	48 V CC, jusqu'à 15,5 W (selon classe)
Normes réseau	IEEE 802.3 10Base-T, 802.3u 100Base-TX, 802.3ab Gigabit Ethernet, 802.3af Power over Ethernet
Débit de données	10/100/1000 Mbps
Distance maximale	100 mètres (câble Cat. 5e ou supérieur)
Ports	1 port DATA-IN (données), 1 port PoE-OUT (données + alimentation)
Voyants lumineux	1 voyant vert d'alimentation
Température de fonctionnement	0 à 45 °C
Température de stockage	-40 à 70 °C
Humidité	10 à 90 % (sans condensation)
Certifications	FCC, CE
Garantie	5 ans
Contenu de l'emballage	Injecteur TPE-111GI, guide utilisateur, adaptateur secteur (48 V CC, 0,5 A)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection intégrée contre les courts-circuits. Ne pas exposer à l'humidité ni à des températures extrêmes.
Pièces détachées et réparabilité	Adaptateur secteur disponible en pièce de rechange. Aucune pièce réparable par l'utilisateur.

FOIRE AUX QUESTIONS - TPE-111GI TRENDNET

Quel est le rôle de l'injecteur TPE-111GI ?

L'injecteur TRENDNET TPE-111GI combine l'alimentation électrique et un signal réseau Gigabit pour fournir du Power over Ethernet (PoE) à un appareil compatible (caméra, point d'accès, etc.) via un seul câble réseau.

Ce produit peut-il être utilisé avec un switch non PoE ?

Oui. Connectez le port DATA-IN à un switch non PoE, puis reliez l'appareil PoE au port PoE-OUT pour ajouter l'alimentation sans changer de switch.

Quelle est la puissance maximale délivrée en sortie PoE ?

L'injecteur peut fournir jusqu'à 15,5 watts en sortie (48 V CC), selon la classe de l'appareil alimenté (classes 0, 1, 2 ou 3).

Quelle est la distance maximale entre l'injecteur et l'appareil PoE ?

La distance maximale est de 100 mètres avec un câble Ethernet de catégorie 5e ou supérieure. Au-delà, le signal peut se dégrader.

L'injecteur est-il compatible avec le Gigabit ?

Oui, le TPE-111GI prend en charge les débits 10/100/1000 Mbps (Gigabit Ethernet) et est conforme aux normes IEEE 802.3af et 802.3ab.

Comment savoir si l'injecteur est sous tension ?

Un voyant vert situé sur le boîtier s'allume lorsque l'injecteur est connecté à l'alimentation secteur et fonctionne correctement.

Puis-je utiliser ce produit avec un câble croisé (crossover) ?

Non, utilisez des câbles droits (straight-through) de catégorie 5e ou supérieure pour garantir le fonctionnement à 1000 Mbps. Le câblage doit être conforme EIA/TIA-568.

L'injecteur nécessite-t-il une configuration ?

Non, il est plug and play. Branchez l'adaptateur secteur, reliez les câbles et l'appareil PoE s'alimente automatiquement si compatible 802.3af.

Que faire si le voyant ne s'allume pas ?

Vérifiez d'abord que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation ou contactez le support TRENDNET.

Quels types d'appareils peuvent être alimentés ?

Les appareils compatibles PoE IEEE 802.3af tels que les points d'accès Wi-Fi, caméras IP, téléphones VoIP, etc., consommant jusqu'à 15,4 watts.

MODE D'EMPLOI TPE-111GI TRENDNET

Injecteur Gigabit Power over Ethernet (PoE) TPE-111GI (V1.0R)

L'injecteur Power over Ethernet Gigabit TPE-111GI combine l'alimentation électrique et un signal réseau Gigabit afin de produire un signal PoE Gigabit. Connectez ce produit à un switch non PoE et utilisez ensuite un câble PoE Gigabit de maximum 100 mètres pour mettre en réseau la majorité des périphériques PoE.

Pas besoin d'acheter un switch PoE — utilisez les ports ouverts existants d'un switch non PoE pour mettre des périphériques PoE en réseau. Épargnez sur les frais d'installation et de matériel lors de l'installation de points d'accès PoE TRENDnet et de caméras IP dans des endroits éloignés. Plus besoin d'installer les périphériques PoE près d'une prise de courant. Ce périphérique compact protège votre précieux matériel réseau des courts-circuits. Créez rapidement un réseau PoE et non PoE intégré, avec un débit Gigabit.

Caractéristiques

L'injecteur Power Over Ethernet (PoE) pour 10/100/1000T fournit de l'alimentation sur une distance allant jusqu'à 100 mètres. Les périphériques réseau fonctionnent à un débit Gigabit grâce à un dispositif compact. Installation simple des périphériques PoE là où une prise de courant n'est pas disponible. Réduit les frais d'installation et de matériel réseau. Protège les périphériques réseau des courts-circuits. Plug and Play à des endroits éloignés. Léger et compact. Compatible PoE IEEE 802.3ab et 802.3af. Fournit l'alimentation électrique au PD jusqu'à 15,5 Watts. 5 ans de garantie.

Spécifications

Matériel
Normes	• IEEE 802.3 10Base-T • IEEE802.3u 100Base-TX • IEEE802.3ab Gigabit Ethernet • IEEE 802.3af Power over Ethernet
Câbles réseau	• 10Mbps: 2 paires de câbles UTP/STP Cat. 3, 4, 5, EIA/TIA-568, 100 ohms, jusqu' 100 mètres • 100Mbps: 2 paires de câbles UTP/STP Cat. 5, 5E, EIA/TIA-568, 100 ohms, jusqu' 100 mètres • 1000Mbps: 2 paires de câbles UTP/STP Cat. 5, 5E, EIA/TIA-568, 100 ohms, jusqu' 100 mètres
Protocole	• CSMA/CD
Topologie	• Etoile
Ports	• 1 port DATA-IN (données uniquement) • 1 port PoE-OUT (données + alimentation)
Lignes Data	• Paire 1: Broche 1, 2 • Paire 2: Broche 3, 6
Alimentation	• Entrée : Alimentation : 100 à 240V AC, 50 à 60Hz, 0,3A • Sortie : Classe 0, 48V DC @ 15.4 watts; Classe 1, 48V DC @ 4 watts; Classe 2, 48V DC @ 7 watts; Classe 3, 48V DC @ 15.4 watts
Voyant lumineux de diagnostic	• Alimentation : Vert
Consommation	• 15.5 Watts
Température	• Fonctionnement : De 0 à 45°C • Entreposage : De -40 à 70°C
Humidité	• Entre 10 et 90%, pas de condensation
Dimensions (LxWxH)	• 115 x 57 x 35mm (4,5 x 2,2 x 1,4 pouces)
Poids	• 325 g
Certifications	• FCC, CE

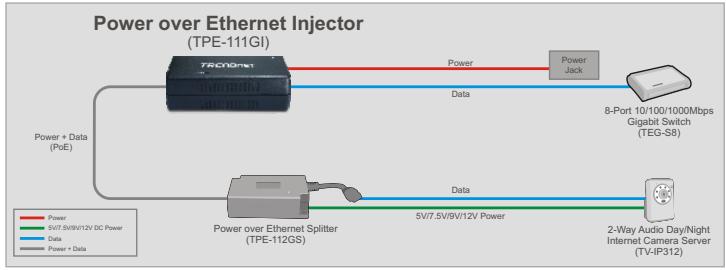

Solution de Réseaux

Contenu de l'emballage

·TPE-111GI

·Guide de l'utilisateur en plusieurs langues

·Adaptateur secteur (1.2m/6.5ft, 48VDC, 0.5A)
