PK320 - Projecteur portable OPTOMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur portable
Marque	OPTOMA
Modèle	PK320
Alimentation	Batterie rechargeable intégrée + adaptateur secteur
Type de batterie	Lithium-ion rechargeable
Temps de charge	Environ 2,5 heures
Source lumineuse	LED (estimation)
Résolution native	Non spécifiée (probablement 854×480 ou équivalent)
Distance de projection	0,245 m à 3,215 m (9,6 à 126,6 pouces)
Taille d'écran (diagonale)	De 5 à 66 pouces (environ)
Formats vidéo supportés	3GP, AVI, FLV, MP4, MOV, WMV/ASF
Formats audio supportés	AAC, AMR, APE, FLAC, MP3, OGG, WMA
Formats image supportés	BMP, JPEG (jusqu'à 10 Mpx)
Formats document supportés	Word, Excel, PowerPoint, PDF, HTML
Entrées vidéo	VGA, AV composite, microUSB
Stockage	Mémoire interne + carte microSD (jusqu'à 32 Go)
Haut-parleur intégré	Oui
Trépied	Trou de vis pour trépied standard (optionnel)
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	80 % max (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas obstruer les ouvertures de ventilation
Sécurité	Ne pas regarder directement le faisceau ; éteindre avant nettoyage ; ne pas utiliser près de l'eau
Accessoires fournis	Adaptateur secteur, câble VGA, câble USB, câble AV, batterie, sacoche, carte de garantie
Pays de fabrication	Non spécifié (estimation : Chine)

FOIRE AUX QUESTIONS - PK320 OPTOMA

Comment allumer le projecteur ?

Appuyez sur le bouton Marche/Arrêt (bouton avec le symbole O) pendant 3 secondes.

Aucune image ne s'affiche, que faire ?

Vérifiez que les câbles et la batterie sont correctement connectés, que le projecteur est allumé et que la source d'entrée est correctement sélectionnée.

L'image est floue, comment la netteté ?

Tournez la bague de mise au point située autour de l'objectif jusqu'à obtenir une image nette. Assurez-vous également que la distance de projection est comprise entre 0,245 et 3,215 mètres.

Comment recharger la batterie ?

Connectez l'adaptateur secteur au projecteur. Le voyant DEL s'allume en orange pendant la charge et devient vert lorsque la charge est complète. Le projecteur doit être éteint pour charger.

La batterie se décharge rapidement, que faire ?

Nettoyez les contacts de la batterie. Si le problème persiste, la batterie est usée et doit être remplacée.

Pas de son lors de la lecture d'une vidéo ?

Appuyez sur le bouton de volume (haut ou bas) pour vérifier qu'il n'est pas coupé. Assurez-vous que la source audio est compatible et que le câble audio est bien connecté.

Comment projeter depuis un ordinateur ?

Connectez l'ordinateur au projecteur via le câble VGA ou microUSB. Sélectionnez la source d'entrée correspondante dans le menu.

Quels formats de documents sont supportés ?

Le projecteur supporte les fichiers Word, Excel, PowerPoint, PDF et HTML via Office Viewer.

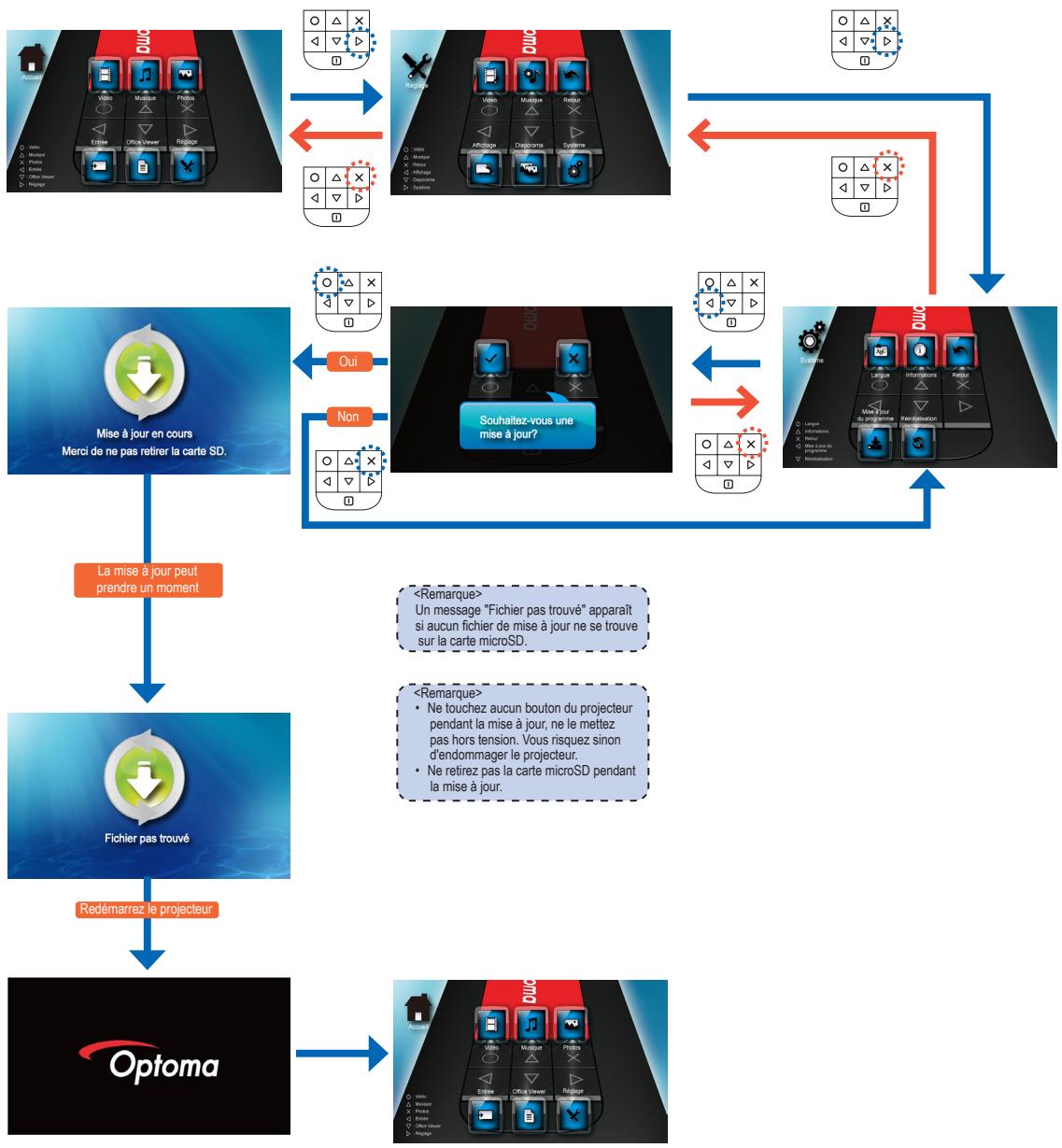

Comment mettre à jour le logiciel ?

Téléchargez la dernière mise à jour sur www.optoma.com, copiez-la dans un dossier 'mise à jour' sur une carte microSD, insérez-la dans le projecteur et suivez les instructions à l'écran.

Que faire si le voyant DEL clignote en rouge ?

Cela indique une surchauffe (température interne >80°C). Éteignez le projecteur et laissez-le refroidir avant de le réutiliser.

MODE D'EMPLOI PK320 OPTOMA

Évitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible. A1 Un bâton ou un pointeur laser est recommandé pour l'utilisateur afin d'éviter de se trouver au milieu du faisceau. Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran. Pour économiser de l'énergie, fermez les rideaux de la pièce pour réduire le niveau de lumière ambiant.

Periphériques (15EME / 22 session AG1 EK1):

Les exigences en matière d'éblouissement du bati s'appliquent aux périphériques utilisés sur le lieu de visionnage, selon Bildscharb. V. Les périphériques dont l'utilisation est prévue en-dehors de la zone de visionnage peuvent arborer la marque GS si leur utilisation est citée dans le Mode d'emploi et dans leur certificat.

En d'autres termes, l'énoncé suivant concerne les situations où l'utilisation dans le champ de vision n'est pas prévue et pour lesquelles suffisamment de conseils ont été donnés dans le Mode d'emploi pour éviter lesdites situations et ne pas affecter le visionnage.

Énoncé du certificat : "L'utilisation de cet appareil dans le champ direct de vision d'un lieu de visionnage n'est pas prévue. Pour éviter les reflets génants sur les lieux de visionnage, cet appareil ne doit pas être placé dans le champ direct de vision."

Consignes de sécurité importantes

1. Ne pas obstruer les ouvertures de ventilation. Afin de s'assurer d'un fonctionnement fiable du projeteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projeteur sur une table à café enchromée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
4. N'utilisez pas le projecteur dans un endroit directement au soleil.
5. N'utilisez pas le projecteur près d'appareils susceptibles de générer un champ magnétique.
6. N'utilisez pas le projecteur dans un endroit poussiereux ou sale.
7. Eteignez toujours l'appareil avant tout nettoyage.
8. Eteignez toujours l'appareil avant d'enlever les piles.
9. Enlevez les piles de l'appareil si vous ne l'utiliserez pas pendant une période prolongée.
10. Assurez-vous que la température ambiante de la pièce est entre 5 - 35°C
11. Humidité relative 5-35^,80% Max.) sans condensation. 12. N'expose jamais les de 30o des temperatures de plus de +60°C (+140^)
12. La capacité de piles neuves ou de piles qui n'ont pas été utilisées pendant une longue période peut être réduite. Chargez complètement les piles avant la première utilisation.
13. Ne mettez jamais des piles dans votre

bouche.

1. Ne touchez jamais les bornes des piles avec un objet métallique.
2. Ne faites jamais tomber et ne jetez ou tordez pas votre appareil.
3. Peut être explosive si vous le jetez dans un feu.
4. Nettoyrez uniquement avec un chiffon se
5. Utilise uniquement les pièces/accessoires spécifiés par le constructeur.
6. Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé é à):

Lorsque l'appareil est tombé. Le chargeur ou la prise a été endommagé. Lorsqu'un liquide a pénétré dans le projecteur. Lorsque le projecteur a été exposé à la pluie ou à l'humidité. Lorsque chose est tombée dans le projecteur ou est lâché dedans.

Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourriez vous exposer à des tensions dangereuses ou aux autres dangers. Veillez contacter votre revendeur ou un centre de service avant d'envoyer l'appareil pour le faire réparer.

1. Ne pas laisser des objets ou des liquides pénétrer dans le projeteur. Ils peuvent toucher des points de tension dangereux et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
2. Référencez-vous au boîtier du projeteur pour les marques concernant la sécurité.
3. Le projecteur ne doit être réparé que par un personnel de dépannage qualifié.
4. Ne touche pas le projectileur s'il a été utilisé pendant une longue période.
5. ATTENTION: risque d'explosion si le type de batterie utilisé en remplacement est incorrect.
6. Jetez les batteries usagées conformément aux instructions.

Notices de régulation et de sécurité

Cet appendice liste les instructions générales concernant ce projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidentielles une protection raisonnable contre les interférences. Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et employé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Quoi qu'il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l'appareil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l'on peut déterminer en l'allumant puis en l'éteignant, il est recommandé à l'utilisateur de préparer une des mesures suivantes pour tenter de remédier à ces interférences:

• Réorientez ou changez l'antenne réceptrice de place.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
• Consultez le fournisseur ou un technicien radiotélévision expérimenté.

Des câbles blindés doivent être utilisés pour la connexion avec d'autres appareils informatiques afin de conserver la conformité aux normes FCC.

Attention

Les changements ou modifications non expressément approuvées par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérale des Communications, à utiliser cet appareil.

Conditions de fonctionnement

Cet article il est conforme à l'article 15 des Règlementations de la FCC. Le fonctionnement est sous réserve des deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2. Cè appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

Remarque à l'intention des utilisateurs canadiens

Ce produit numérique que la classe B est conforme à la norme NMB-003 du Canada.

Dans l'union européenne

• Directive 2004/108/EC EMC (comprend les amendments)
• Directive 2006/95/EC concernant la Basse Tension
• Directive 1999/5/EC R&TTE (si disperse de la fonction RF)

Mise au rebut des équipements électriques et électroniques USAGES

(Valable dans l'ensemble de l'Union Européenne ainsi que dans les pays européens disposant de programmes distincts de collecte des déchets)

Ce symbole appliqué sur toute produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager lorsque vous VOUVE le méttre au rebut. Il doit au contraire être remis à un site de collecte agréé pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit mis au rebut de façon équadique, vous contribuirez à prévenir les conséquences potentiellement négatives sur l'environnement et sur la santé humaine qui risqueraient de se produit en cas de mise au rebut inappropriée de ce produit. Le recyclage des materiaux contribuées également à

économiser les ressources naturelles.

Ce symbole n'est valable que dans l'Union Européenne.

Si vous souhaitez mettre ce produit en bout de rebut, veuillez prendre contact avec les autorités locales ou provisoires vendreutrenseignez-vous sur la methode de mise au rebut correcte.

1. Bague de mise au point
2. Haut-parleur
3. Connecteur sortie audio
4. Connecteur d'entrée AV
5. Connecteur d'entrée VGA
6. Objectif
7. Bouton Haut (△)
8. Bouton OK (O)
9. Bouton Gauche (Δ)
10. Bouton Annuler / Échap. (×)
11. Bouton Droit ()
12. Bouton Bas ()
13. Bouton Marche/Arrêt / Accueil (O)
14. Bouton Réinitialiser
15. Port micro USB
16. Entree CC
17. Fente d'aération
18. Fente carte MicroSD
19. Trou de vis pour convertisseur trépied
20. Couvercle de la batterie

Les éléments 7~12 sont également des boutons de fonction. Les fonctions varient en fonction du mode.

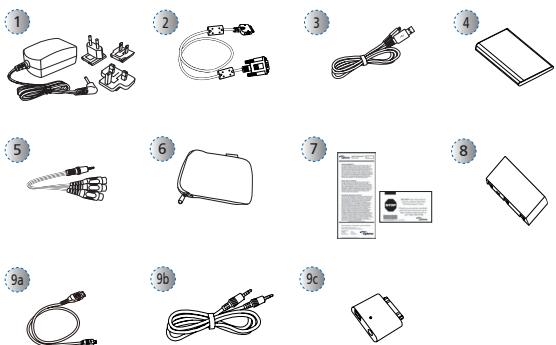

Accessoire standard

1. Adaptateur d'alimentation avec prise CA
2. Cable VGA
3. Cable male USB
4. Batterie
5. Cable AV
6. Sacoche de transport
7. Carte de garantie et guide de démarrage rapide
8. Collerette supplémentaire

Accessoire en option

1. Kit de connexion iPod

a. Câble USB pour le connecteur iPod b. Câble iPod c. Connecteur iPod

Les accessoires standards peuvent varier selon les pays, leurs applications étant différentes.

Le type de fiche d'alimentation incluse varie selon la région.

Installation de la batterie

1. Enlevez le couvercle de la batterie. (1~3)
2. Alignez les contacts de la batterie aux contacts du compartiment à batterie. (4)
3. Insérez complètement la batterie. La languette de retrait de la batterie doit dépasser. (5)
4. Faites glisser le couvercle de la batterie à sa place, en insérant la languette permettant de retirer la batterie. (6~7)

Chargement de la batterie

Lorsque le voyant DEL s'allume en rouge, le niveau de la batterie est faible. Remplacez immédiatement la batterie ou connectez l'adaptateur d'alimentation pour recharger la batterie.

1. Insérez la prise. (①)
2. Connectez le chargeur. (②~③)
3. Pendant le chargement, le voyant DEL s'allume en orange. (4)

La batterie n'est pas en chargement si le projecteur est en marche. Mettez le projecteur hors tension.

1. Le voyant DEL de charge s'allume en vert lorsque la batterie est complètement chargée. Ce processus peut prendre jusqu'à 2,5 heures.

1. Pour plus de détails sur le voyant DEL, consultez la page 18.
2. Une fois le projecteur hors tension, ne chargez pas immédiatement la batterie en raison de la protection contre la sur-temperature. Le projecteur lance automatiquement le chargement lorsque le processus de refroidissement est terminé.
3. La batterie a une certaine durée de vie et viellit à chaque chargement et déchargement. Elle va lentement perdre sa capacité de chargement. Remplace la batterie en fin de vie.

Appuyez sur le bouton marche/arrêt pendant 3 secondes pour permettre le projecteur sous ou hors tension.

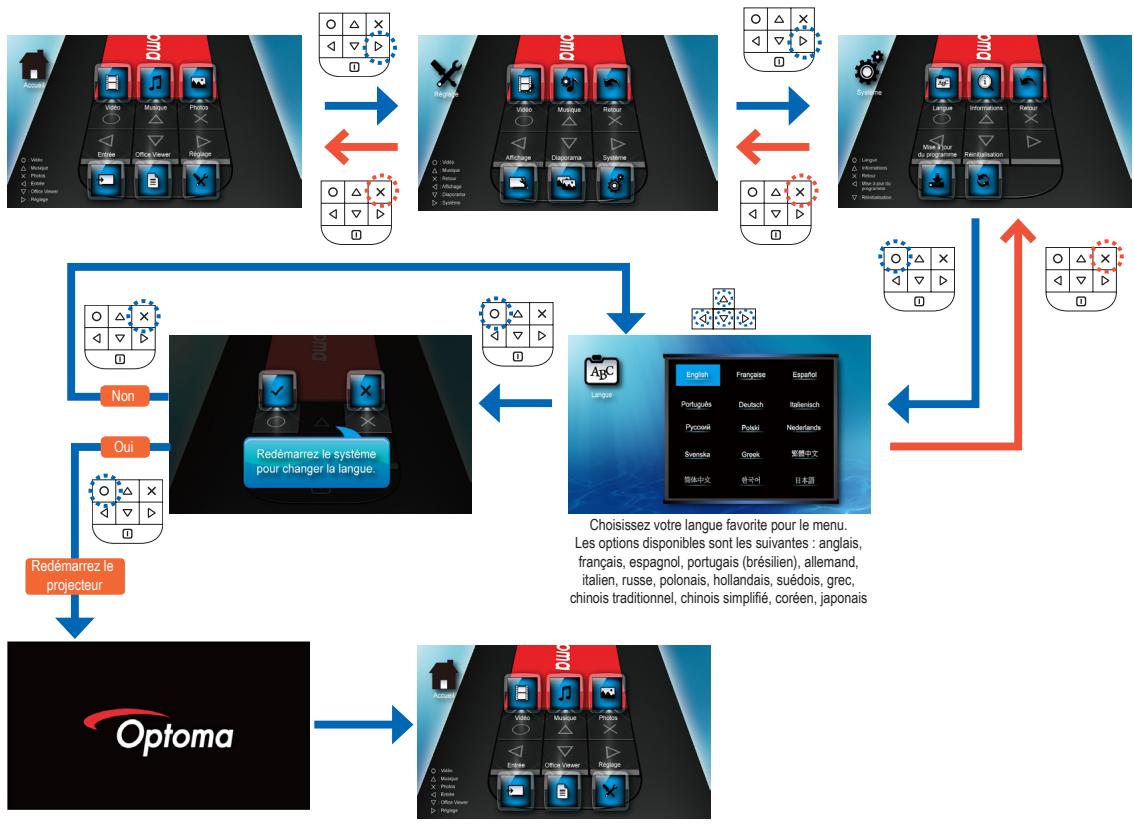

L'écran Langue apparait lors de la première utilisation.

1. Mettez la langue désirée en surbrillance.

2. Sélectionnez l'item. (O)

Connectez la SOURCE d'entree - VGA

Branchez l'appareil VGA. (1)~2)

Insérez le connecteur universel avec la flèche dirigée vers le haut.

Connectez lasource d'entree - ENTREE VIDEO

1. Connectez la source d'entrée AV. (1~2)
2. Connectez les haut-parleurs externes au connecteur de sortie audio du projector. (3)

1. Toutes les autres marques ou noms de produit sont des marques déposées ou des marques commerciales appartenant à leurs propriétaires respectifs.
2. Les câbles reliant les appareils de sortie vidéo ne sont pas fournis. Veuillez contacter un vendeur.
3. iPod nano/ iPod touch/ iPhone/ iPod classic (version 5 et ultérieure)
4. Cable pour l'iPod/l'iPhone/le téléphone portable/le baladeur multimédia avec fonctions de sortie TV. Son utilisation avec des panneaux présentant une tension du signal audio >0,3 Vrms n'est pas recommandée.
5. Le câble USB en option pour le connecteur iPod est utilisé pour charger l'iPod via un ordinateur.

Connectez lasource d'entree - (ENTREE VIDEO)

Connectez un ordinateur portable ou un PC en utilisant le câble USB male fourni pour transférer les données vers la mémoire interne du projecteur ou vers la carte microSD insérée. Une fois connecté, mettez le Projecteur sous tension.

L'ordinateur portable/le PC ne détecte la source d'entrée que si le projecteur est sous tension. La projection va s'interrompre au moment de la connexion.

Insérer la CARTE microsd

Le lecteur est conçu pour projeter une image à partir de la mémoire interne ou d'une carte microSD.

Insérez une carte MicroSD dans la fente, les contacts dorés vers le bas.

• Pour retirer la carte microSD, poussez la carte pour l'objet de la fente.
• Ne retardez pas la carte microSD lorsqu'il le projector utilise une image de la carte. Cela peut entraîner une perte de données ou endommager la carte.
• Prise en charge d'une taille de carte microSD allant jusqu'à 32Go.

Utilisez un trépied

Vissez un trépied standard sur le trou de vis du projeteur.

Le trépied est un accessoire disponible en option.

Réglez l'image projetée

Distance de protection (A)		Dimensions de l'écran - largeur (B)		Dimensions de l'écran - hauteur (C)		Diagonal de l'écran (D)
Mété	pouce	(mm)	pouce	(mm)	pouce	(mm)	pouce
0,500	19,7	227	8,9	128	5,0	261	10,3
0,700	27,6	318	12,5	179	7,0	365	14,4
0,975	38,4	443	17,4	249	9,8	508	20,0
1,500	59,1	682	26,8	384	15,1	782	30,8
2,000	78,7	909	35,8	511	20,1	1043	41,1
2,500	98,4	1136	44,7	639	25,2	1304	51,3
3,215	126,6	1461	57,5	822	32,4	1677	66,0

Ajustez la mise au point (1) jusqu'à ce que l'image soit nette.

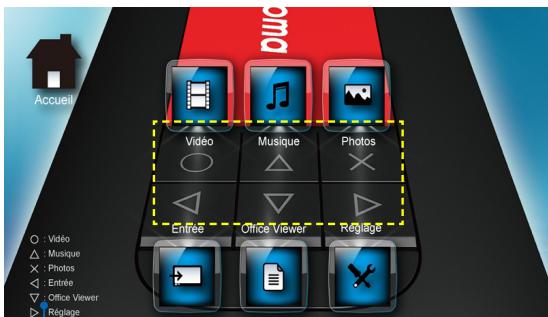

Comment utiliser le MENU

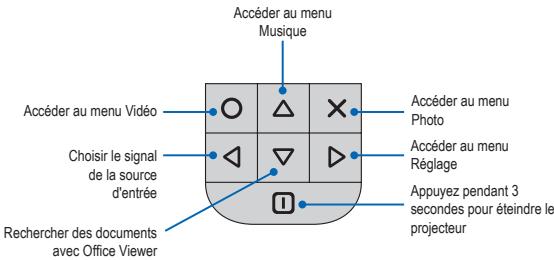

Menu Accueil Guide des boutons

• Appuyez sur le bouton correspondant à l'option voulue.
• Appuyez sur × pour retourner à l'écran précédent.
• Appuyez sur ① pour retourner au menu Accueil. Ou, appuyez pendant 3 secondes pour éteindre le projecteur.

1. Un guide de boutons apparait en bas à gauche de la plupart des écrans. Le guide varie en fonction du mode. Appuyez sur le bouton correspondant pour désirer une option ou une opération.

Éléments Menu Vidéo

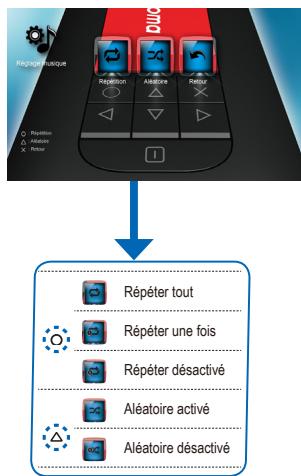

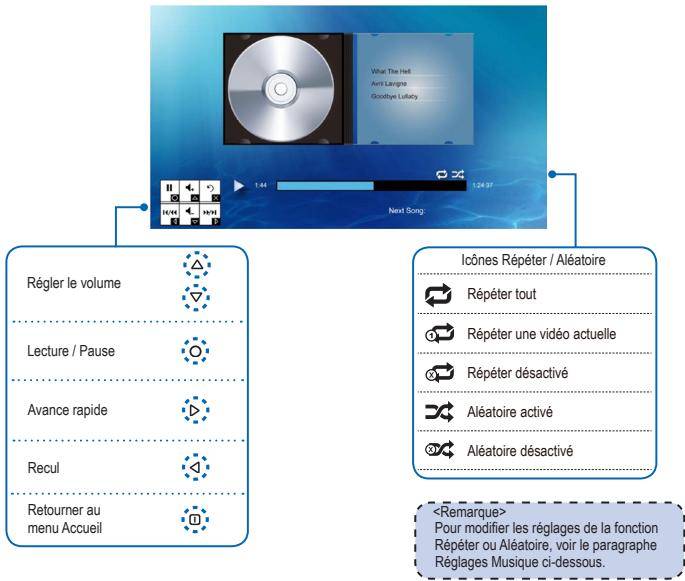

Menu Musique

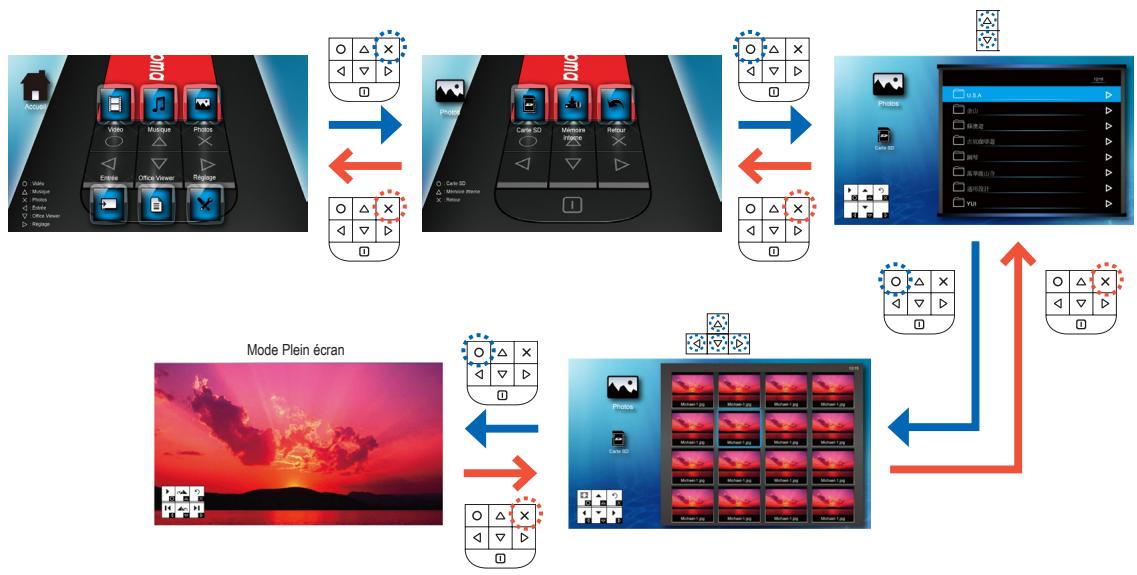

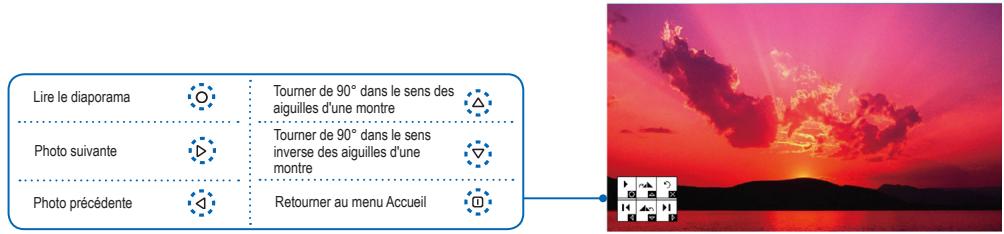

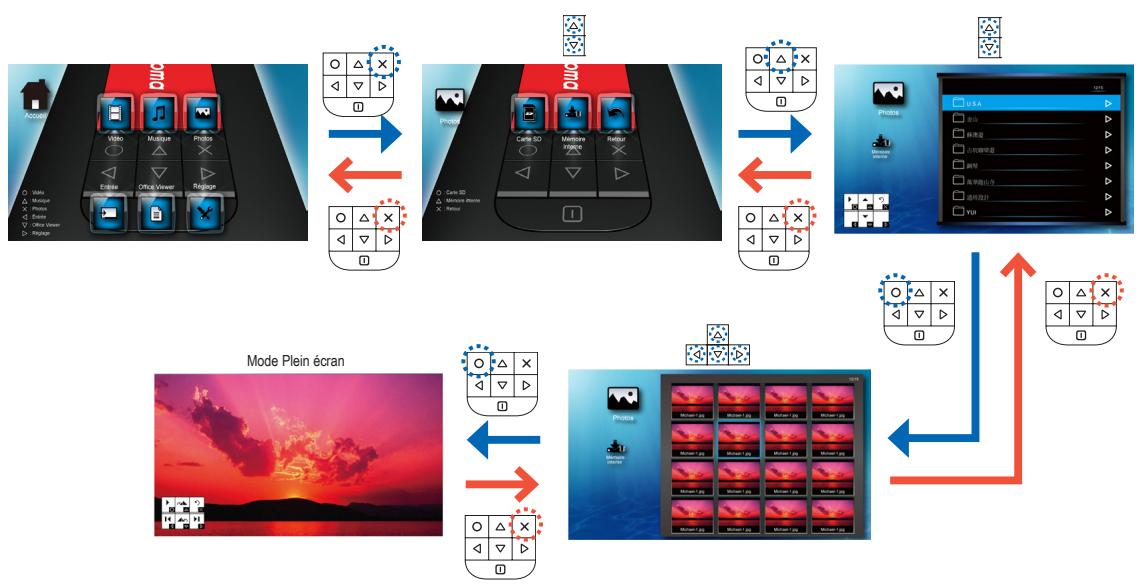

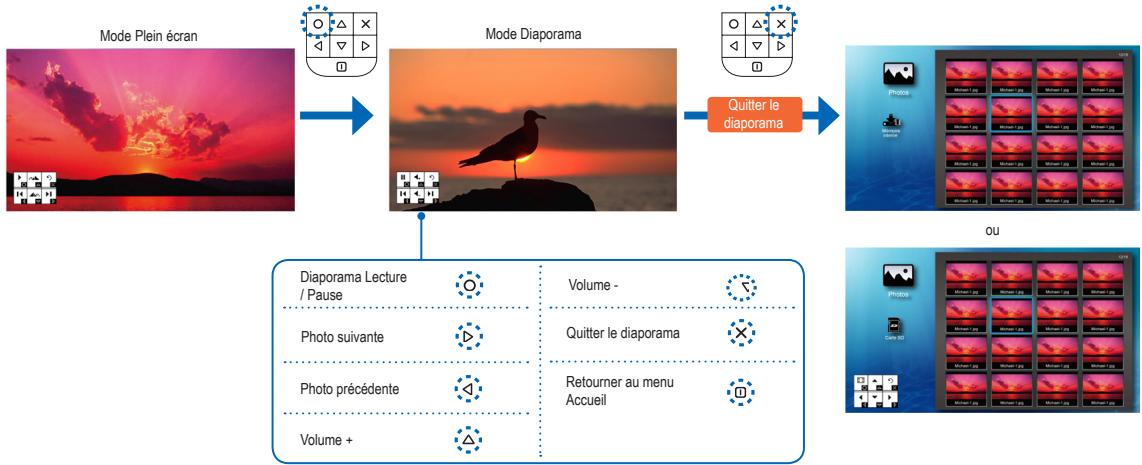

Menu Photo

Ecran source d'entrée

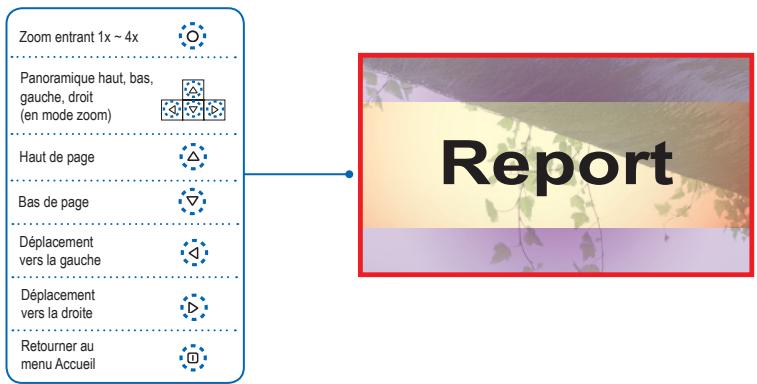

Menu Office Viewer

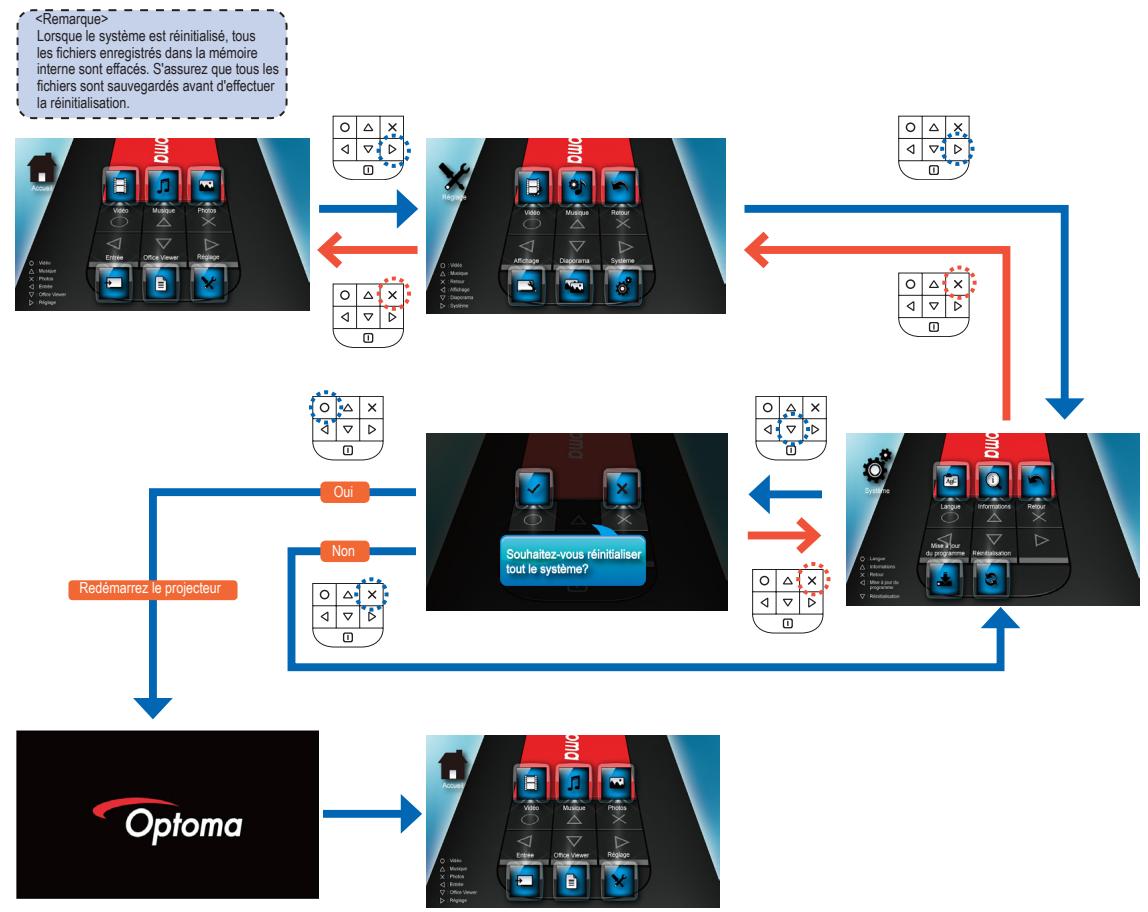

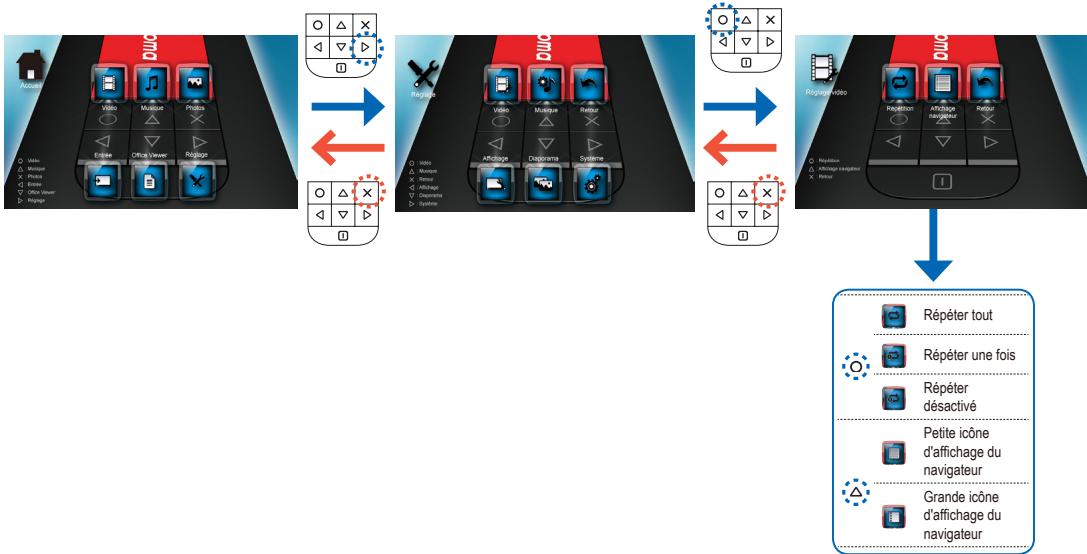

Menu Reglage

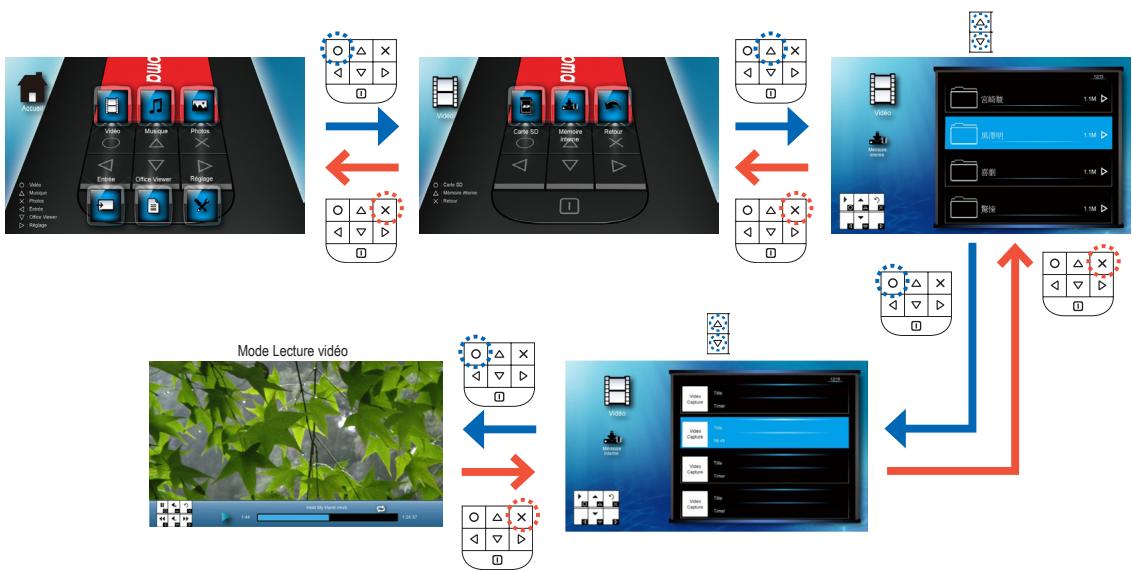

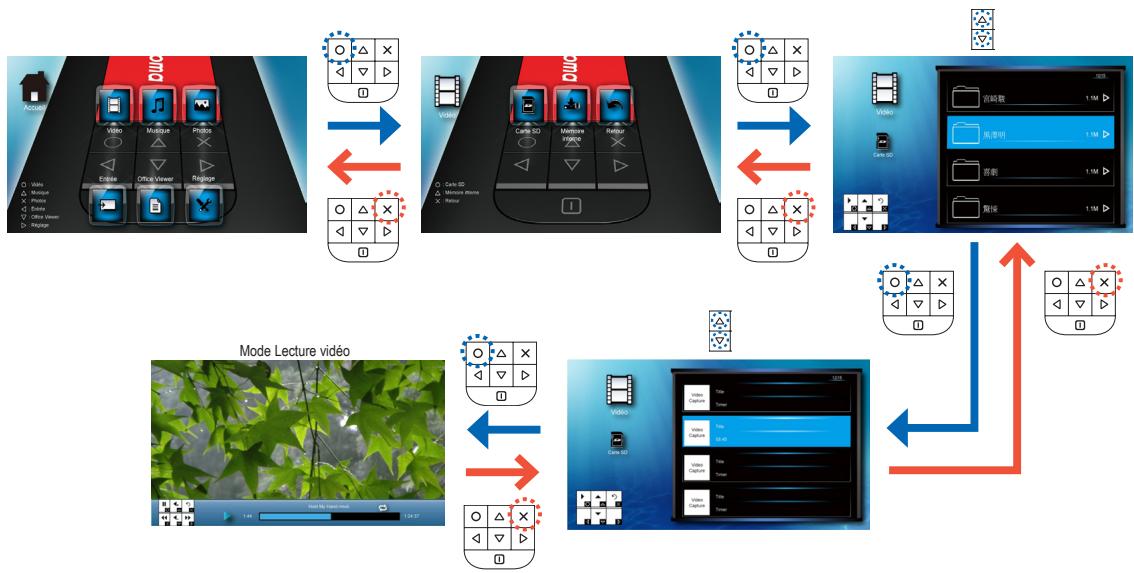

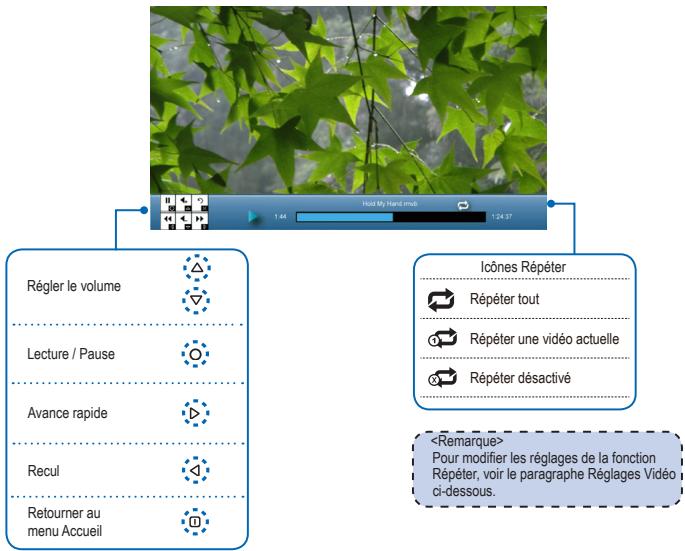

Comment LIRE une vidéo - SOURCE : mémoire interne / CARTE microsd

Lecture de vidéo à partir de la carte MicroSD

Lecture de films vidéo depuis la mémoire interne

Compatibilite: VIDEOS

Format vidéo compatible

Format du filchier	Décodeur video	Décodeur audio ou discours
.3gp	H.263 H.264 MJPEG	HE-AAC AMR-NB AMR-WB
.avi	H.263 H.264 MJPEG MPEG4	MP3 HE-AAC PCM/G.711

Format du filcher	Décodeur video	Décodeur audio ou discours
.cmb	H.264	HE-AAC
.flv	Soreson Spark	MP3
.mp4	H.263 H.264 MPEG4	MP3 HE-AAC AMR-NB AMR-WB

Format du filcher	Décodeur video	Décodeur audio ou discours
.mov	H.263 H.264 MJPEG MPEG4	MP3 HE-AAC PCM/G.711 AMR-NB AMR-WB
.wmv.asf	MPEG4 SP VC-1 (WMV9)	WMA

Le format vidéo ne prend pas en charge le contenu du fonction B-Frame.

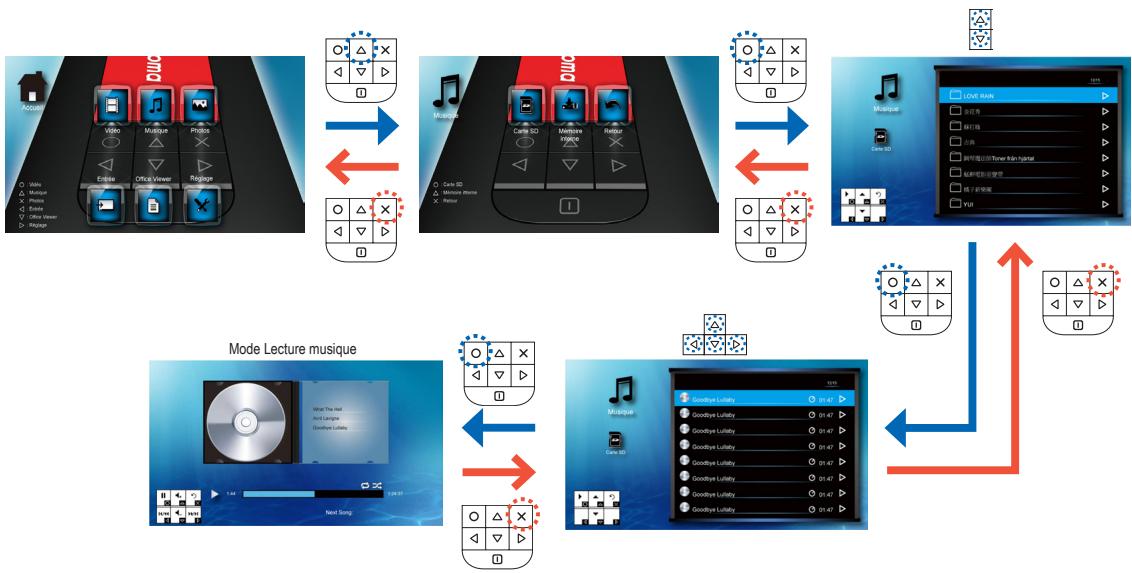

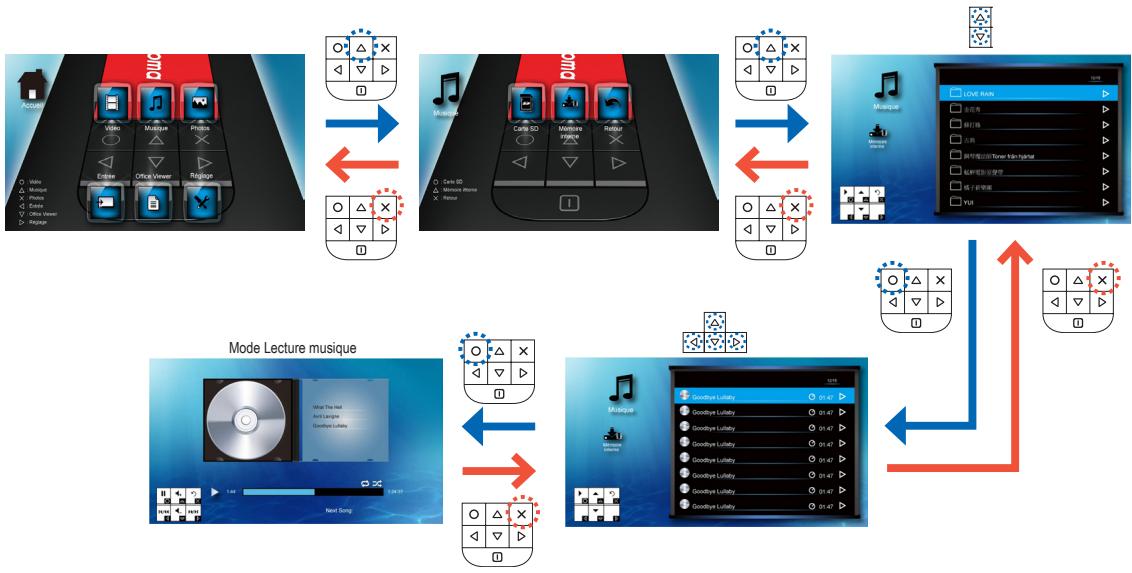

Lecture de musique à partir de la carte MicroSD

Lecture de musique depuis la mémoire interne

Compatibilite: musique

Format audio compatible

Format du fisier	Décodeur audio
.aac	HE-AAC
.adif	HE-AAC
.adts	HE-AAC
.amr	AMR-NB
.ape	APE
.ape	G.726
.asf	WMA9
.awb	AMR-WB

Format du fichier	Décodeur audio
.flac	FLAC
.m4a	HE-AAC
.mp3	MP3
.ogg	Vorbis

Affichage des photos depuis la carte MicroSD

Affichage des photos depuis la mémoire interne

Compatibilite : PHOTO

Le projecteur prend en charge les

résolutions photo suivantes - Fichier Bitmap jusqu'à 2M (megapixels) chacun - Fichier Jpeg jusqu'à 10M (megapixels) chacun

Si la résolution photo dépasse ces limites, le fichier ne s'affichera pas dans l'écran répertorié de fichiers.

Pour des performances optimales d'affichage de photo ou de lecture de diaporama, il est recommandé d'utiliser les fichiers de petite taille et des faibles résolutions photos.

Comment afficher des PHOTOS - mode : PLEIN écran / diaporama

Mode Plein écran

Mode diaporama

En mode Diaporama, les photos sont lues en continu selon l'intervalle spécifique, sur fond de musique enregistrée dans la mémoire interne.

Enregistrez les fichiers musique (format *.mp3) dans le dossier "musique" de la mémoire interne. Seuls les fichiers de musique enregistrés sous le dossier "musique" de la mémoire interne peuvent être utilisés comme fond sonore.

Pour modifier l'intervalle d'affichage du diaporama et activer/désactiver le fond sonore, consultez le paragraphe Réglages diaporama ci-dessous.

Réglages diaporama

Affichage des documents depuis la carte MicroSD

Mode d'affichage

Affichage des documents depuis la mémoire interne

Mode d'affichage

Compatibilite: document

Le lecteur utilise Picsel File Viewer pour ouvrir et afficher les fichiers Word Microsoft et PDF Adobe

Versions prises en charge

Version

Microsoft®Word 95

Microsoft®Word 97

Microsoft®Word 2000

Microsoft®Word 2003

Microsoft®Word 2007

Adobe®PDF 1.0 ~ 1.4

Format de document compatible

Format du filchier	Extension de filchier
Application Office Microsoft®(Word, Excel, Power Point)HTMLAdobe®PDF	.doc.docx.ppt.pptx.xls.xlsx.htm.html.pdf

Prise en charge des polices de caractères / langues

Le projecteur prend en charge des polices de caractère limitées. Lorsqu'un document contenant une police non prise en charge est ouvert, Office Viewer substitue automatiquement la police non prise en charge par une des polices du système par défaut. Ceci peut entraîner une modification de la mise en page du document.

• Office Viewer prend en charge les polices de caractère intégrées dans les documents PDF Adobe™ mais pas dans les documents Word Microsoft®
• Les polices de caractère intégrées sont utilisées en priorité par rapport aux polices du système du projecteur.

Police de caractère / Langue

Hollandais	Portugais
Anglais	Espagnol
Français	Süédois
Allemand	Chinois traditionnel
Italien	Chinois simplifié
Japonais	Russe
Coréen	Grec
Polonais

Le projecteur prend en charge une police de caractère par défaut pour chaque langue.

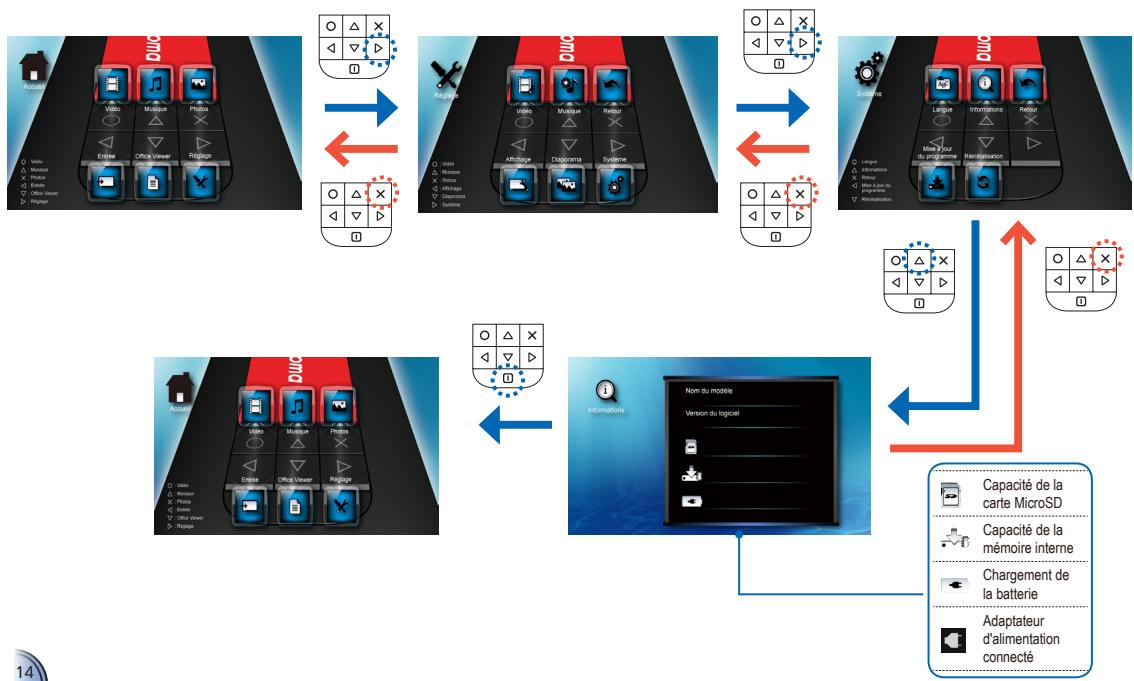

Aefficher les informations relatives au projecteur

Les mises à jour du logiciel sont disponibles sur le site Internet OPTOMA

(www.optoma.com / www.optoma.eu / www.optoma.com.tw).

1. Créez un dossier sur votre ordinateur, appelé "mise à jour".
2. Téléchargez la dernière version du programme sur www. optoma. com et enregistrez-la dans le dossier "mise à jour".
3. Copiez le dossier "mise à jour" dans le dossier racine de la carte microSD.
4. Insérez la carte microSD dans la fente prévue à cet effet du projecteur.
5. Suivez les étapes ci-dessous.

Réinitialisation du système depuis le menu Réinitialisation

Réinitialisation du système depuis le bouton Réinitialisation

Utilisez le bouton Réinitialisation pour exécuter un redémarrage à froid de votre projecteur.

1. Poussez le bouton Réinitialisation en utilisant un objet pointu, comme la pointe d'un stylo ou un trombone.
2. Le projecteur réinitialise le système et s'arrête. Appuyez sur ① pendant 3 secondes pour redémarrer le projecteur.

Comment utiliser une SOURCE d'entree exterieure : VGA / composite AV

Changer la source d'entrée

Lorsqu'un appareil de source vidéo est connecté et mis sous tension, le projecteur détecte la source vidéo. Pour modifier manuellement la source d'entrée, procédez comme suit :

Nouveau changement

Quitter la source d'entrée et retourner au menu Accueil à partir de n'importe quelle entrée

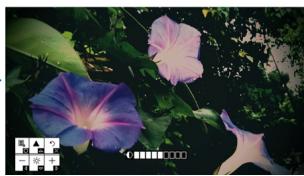

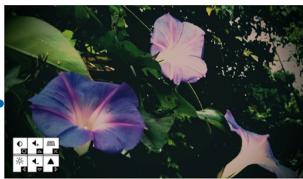

Ajuster les réglages de la source d'entrée

Régler le volume

Accéder au mode Réglage

Réglage du contraste

Réglage de la luminosité

Réglage de la netteté

Un écran similaire apparait par le réglage de la luminosité et celui de la netteté. Les fonctions des boutons sont pourtant différentes. Suivez le guide des boutons.

Quitter le mode réglage

Réglage de la netteté

Réglage de la luminosité

Retourner à l'écran précédent

Retour au menu Accueil

VIDEO compatible / mode VGA

Tableau des fréquences

Mode	Résolution	Sync. V (Hz)
VGA:	640x480	60
	800x600	60
	1024x768	60
	1 280 x 768	60
Entrée video	480i / 480P	60
	576i / 576P	50
	720P	50 / 60

Le format vidéo ne prend pas en charge le contenu de la fonction B-Frame.

Dépannage

Si vous rencontrez un problème dans l'utilisation de votre projecteur, veillez à lui les informations suivantes. Si le problème n'est pas résolu, contactez votre vendeur local ou notre centre de service.

Problèmes d'image

Aucune image n'apparaît sur l'écran.

• Vérifie que les câbles/le chargeur/ la batterie sont/est correctement connectés et/ou inséré.
• Vérifiez les broches des connecteurs sont tordues ou cassées. Vérifiez que le projecteur est allumé.

L'imagesontfloues/pasau point L'imagesontfloues/pas au point

• Tournez la bague de mise au point.
• Vérifie que l'écran de projection se trouve à l'intérieur de la distance requise, entre 9,6 et 126,6 pieds (entre 0,245 et 3,215 mètres) du projecteur. Voir page 5.

L'image est trop petite ou trop large

• Déplacez le projecteur en le rapprochant ou en l'éloignant de l'écran.

L'image est à l'envers

• Sélectionnez "Installation -> Affichage -> Projection" dans le menu à l'écran, puis ajustez le sens de projection.

Problèmes audio

Pas de son - Pendant la lecture d'une vidéo ou d'une musique, appuyez sur le bouton.

Problèmes avec la batterie

7 La capacité de la batterie est faible - Enlevez la batterie et nettoyez les connecteurs. - La batterie est usée et doit être remplacée. Le chargement de la batterie peut ne pas s'effectuer correctement après la mise hors tension du projecteur en raison de la température émise par le projecteur. Laissez refroidir le projecteur pendant un moment avant de brancher le chargeur.

Voyant DEL

Couleur DEL	Description
Pas de lumière	En fonctionnement
Orange	Chargement de la batterie
Vert	Chargement terminé
	Transfert de données en cours
Rouge	Niveau de batterie faible
Rouge (clignote)	Surchaufte ; la température du projeteur dépasse les 80°C.

• Levert DEL clignote en rouge lorsque la température du projeteur attient les 80°C. Il est recommandé de mettre le projeteur hors tension et de le laisser refroidir. Lorsque la temperature du projeté atteint les 85°C, il se met automatiquement hors tension car il dispose d'une protection intégrée contre la temperature élevée. Il ne s'agit pas d'un dysfonctionnement. Laissez refroidir le projeté avant de le remettre sous tension.

ANNEXE

Clause pour Office / Document Viewer

L'utilisateur final ne doit pas :

• effectuer de copie des produits Picsel ou les mettre à disposition d'un tiers. Faire de l'ingénierie inverse, démonter, traduire ou décoder d'une façon ou d'une autre les produits Picsel, ou les copier en intégralité ou en partie pour en modifier le code source. Les enregistrements ne sont autorisés que dans les limites légales.

Copyright © Optoma Company Limited. Tous droits réservés.

Optoma se réserve le droit d'appliquer des modifications techniques. Optoma n'est pas tenu responsable des dommages générés directement ou indirectement par des erreurs, des omissions ou des divergences entre l'appareil et la documentation jointe.

Toutes les autres marques ou logos sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

L'utilisation de cette appareil dans le champ direct de vision d'un lieu de visionnage n'est pas prévue.

Spéc. des fichiers multimédia : définitions

Terme	Description
LBR	HE-AAC
SP	HE-AAC
ASP	HE-AAC
MP	AMR-NB
ML	APE
BP	G.726

Spéc. des fichiers multimédia : conteneurs audio/image

Conteneurs audio

Conteneur	Décodeur audio
.aac	HE-AAC
.adif	HE-AAC
.adts	HE-AAC
.amr	AMR-NB
.ape	APE
.ape	G.726
.asf	WMA9
.awb	AMR-WB
.flac	FLAC
.m4a	HE-AAC
.mp3	MP3
.ogg	Vorbis

Conteneurs d'images

Conteneur	Décodeur d'images
BMP	*bmp,
JPG	*jpg
JPEG	*jpeg

Conteneurs vidéo

Conteneur	Décodeur video	Décodeur audio ou discours
.3gp	H.263	HE-AAC
	H.264	AMR-NB
	MJPEG	AMR-WB
.avi	H.263	MP3
	H.264	HE-AAC
	MJPEG	PCM/G.711
	MPEG4

Conteneur	Décodeur video	Décodeur audio ou discours
.cmb	H.264	HE-AAC
.flv	Soreson Spark	MP3
.mp4	H.263 H.264 MPEG4	MP3 HE-AAC AMR-NB AMR-WB

Conteneur	Décodeur video	Décodeur audio ou discours
.mov	H.263	MP3
	H.264	HE-AAC
	M.PEG	PCM/G.711
	MPEG4	AMR-NB
		AMR-WB
.wmv.asf	MPEG4 SP VC-1 (WMV9)	WMA

SPEC. des fichiers multimédia : décodeurs

Décodeurs audio et discours

Décodeur audio ou discours	Couche, Version, ou Mono/Stéroide	Fréquence d'échantillonage	Débit binaire maximal	Conformité/Spécifications
ADPCM	4 variantes, mono	48KHz	384kps	ITU-T G.726
AMR-NB	mono	8KHz	12,2kbps	3GPP TS 26.073
AMR-WB	mono	16KHz	23,85kbps	3GPP TS 26.073
APE	Rapid, Normal, Élevé	96KHz pour Rapide & Normal 48KHz pour Élevé	861kbps	Source audio Monkey's sur http:// files.monkeysaudio.com/MAC SDK_406.zip
FLAC	stéreo	96KHz, 24 bits par échantillonnage	2,652Mbps	http://flac.sourceforge.net
HE-AAC	v1, L2	48KHz	256kbps	ISOIEC 14496-3
MP3	MPEG-1 couche 1, 2, et 3 Audio	48KHz	320kbps	ISOIEC 11172-3 pour une conformité complète du décodeur et ISO EC 11172-4 pour un décodeur 3 couches complèt
PCM	-	48KHz	2304kbps	ITU-T G0,711
Vorbis	stéreo	48KHz	500kbps	http://xiph.org/vorbis/doc/Vorbis_l_spec.html
WMA8 WMA9	L1-3	48KHz	385kbps	Spécifications du décodeur standard audio multimédia Windows

Décodeurs d'images

Décodeur d'images	Couche, Version	Mégapixels maximum	Conformité/Spécifications
JPEG	Ligne de base, sans entrelacement	12mp	ISO/DIS 10918-1

Décodeurs vidéo

Décodeur video	Profil, Niveau	Résolution maximale & fps	Débit binaire maximal	Conformité/Spécifications
H.263	BP, L10 (Mode En-tête court)	D1, 30fps	4Mbps	ISO/IEC 14496-2:2004
H.264	BP, L3	D1, 30fps	4Mbps	ISO/IEC 14496-2:2004
MJPEG	BP, sans entrelacement	800x480, 30fps	10Mbps	Prise en charge YUV444,422,420, et 411
MPEG4	ASPPSP	D1, 30fps	4Mbps	ISO/IEC 14496-2:2004
Sorenson Spark	·	800x600, 30fps	4Mbps	Variante H.263
VC-1	SP@MLMP@ML	800x600, 30fps	2,6Mbps	SMPTE 421M
