DFE-530TX - Carte réseau D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Carte réseau PCI
Interface	PCI
Vitesse de connexion	10/100 Mbps
Type de connexion	Ethernet
Système d'exploitation compatible	Windows XP (mentionné), autres non précisés
Contenu de l'emballage	Carte PCI Ethernet, guide d'installation rapide, CD avec manuel et pilotes
Installation	Installation dans un emplacement PCI libre, fixation avec vis
Alimentation	Alimentation via le bus PCI
Matériel requis	Ordinateur avec emplacement PCI libre
Protection contre l'électricité statique	Recommandation de mise à la terre avant installation
Fixation	Vis
Couleur de l'emplacement PCI recommandé	Blanche ou crème
Type de câble	Non précisé
Dimensions	Non précisées
Poids	Non précisé

FOIRE AUX QUESTIONS - DFE-530TX D-LINK

Comment installer la carte réseau D-LINK DFE-530TX ?

Pour installer la carte réseau D-LINK DFE-530TX, éteignez d'abord votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI libre, puis refermez le boîtier. Rallumez l'ordinateur et installez les pilotes fournis.

Quels systèmes d'exploitation sont compatibles avec la D-LINK DFE-530TX ?

La D-LINK DFE-530TX est compatible avec Windows 98, 2000, ME, XP, et également avec certaines distributions Linux.

Que faire si la carte réseau n'est pas détectée par Windows ?

Vérifiez que la carte est correctement insérée dans le slot PCI. Assurez-vous également que les pilotes sont correctement installés. Vous pouvez essayer de désinstaller et de réinstaller les pilotes.

Comment résoudre des problèmes de connexion réseau avec la D-LINK DFE-530TX ?

Vérifiez les câbles et les connexions. Assurez-vous que le réseau est actif et que les paramètres IP sont correctement configurés. Vous pouvez également essayer de redémarrer l'ordinateur et le routeur.

La carte est-elle compatible avec les réseaux 10/100 Mbps ?

Oui, la D-LINK DFE-530TX est une carte réseau 10/100 Mbps, ce qui signifie qu'elle peut fonctionner à la fois sur des réseaux 10 Mbps et 100 Mbps.

Comment mettre à jour les pilotes de la D-LINK DFE-530TX ?

Vous pouvez mettre à jour les pilotes en visitant le site Web de D-LINK, en recherchant le modèle DFE-530TX et en téléchargeant la dernière version des pilotes. Ensuite, installez-les en suivant les instructions.

Que faire si la carte réseau surchauffe ?

Assurez-vous que le boîtier de l'ordinateur est bien ventilé et qu'il n'y a pas d'accumulation de poussière. Vous pouvez également vérifier si la carte est correctement installée et n'est pas en contact avec d'autres composants chauds.

Comment désinstaller la D-LINK DFE-530TX ?

Pour désinstaller la carte, allez dans le Gestionnaire de périphériques de Windows, trouvez la carte réseau DFE-530TX, faites un clic droit et sélectionnez 'Désinstaller'. Ensuite, éteignez l'ordinateur, retirez la carte du slot PCI et refermez le boîtier.

MODE D'EMPLOI DFE-530TX D-LINK

Contenu de l'emballage :

Adaptateur PCI Ethernet DFE-528TX
- Guide d'installation rapide
- CD avec manuel et pilotes

Si l'un des éléments ci-dessus manque, contactez votre revendeur.

Installation du DFE-528TX

Assurez-vous que votre ordinateur est eteint et que le cable d'alimentation est debranché.

Note: pour éviter toute dépréciation due à l'électricité statique, mettez-vous à la terre en touchant une partie métallique de votre ordinateur afin de décharger toute électricité statique avant d'installer l'adaptateur PCI Ethernet 10/100 Mbits DFE-528TX.

• Retirez le capot de l'ordinateur.

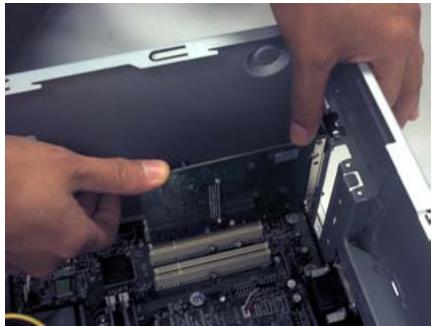

• Installez avec précaution le DFE-528TX dans un emplacement PCI libre (généralement de couleur « blanche » ou « crème »).
  Fixez le DFE-528TX à l'aide d'une vis.
• Remettez en place le capot de l'ordinateur.

BRANCHEZ LE CABLE D'ALIMENTATION ET ALLUMEZ VOTRE ORDINATEUR.

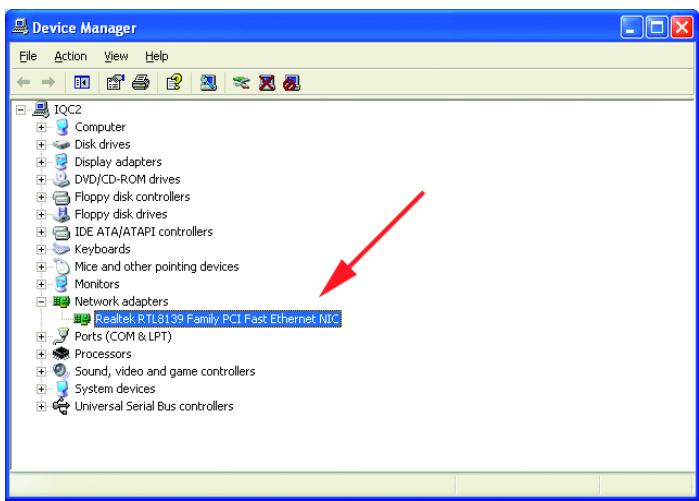

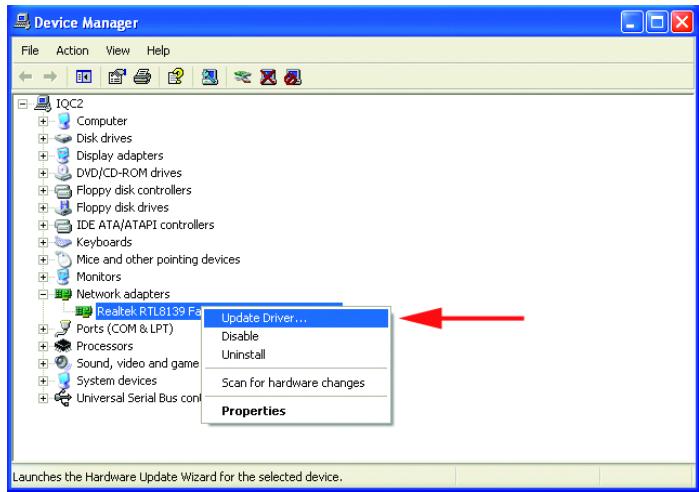

Sélectionnez successivement DEMARRER>PARAMETRES > PANEAU DE CONFIGURATION > SYSTEMEMATÉRIEL>GESTIONNAIRE DEPERIPHERIQUES.Cliquez sur «Cartes réseau »

Dans la plupart des cas, Windows XP charge automatiquement les pilotes « Realtek » (voir ci-contre).

Faites un clic droit sur « Realtek ». Cliquez sur « Mettre à jour le pilote »
L'installation du pilote est terminée.

Si le pilote « Realtek »
n' apparait pas sous
« Cartes réseau »,
seLECTIONnez
DÉMARRER>PANNEA
U DE
CONFIGURATION.

Passez en mode « Windows classique »

Double-cliquez sur « Ajout de nouveau matériel ». L« Assistant de mise à jour du matériel » apparait. Suivez les indications de l« Assistant de mise à jour du matériel » pour installer le pilote (voir étape 3).

Utilisation de l'Assistant de mise à jour du matériel

PLACEZ LE CD PILOTES DU DFE-528TX DANS LE LECTEUR DE CD-ROM

Hardware Update Wizard

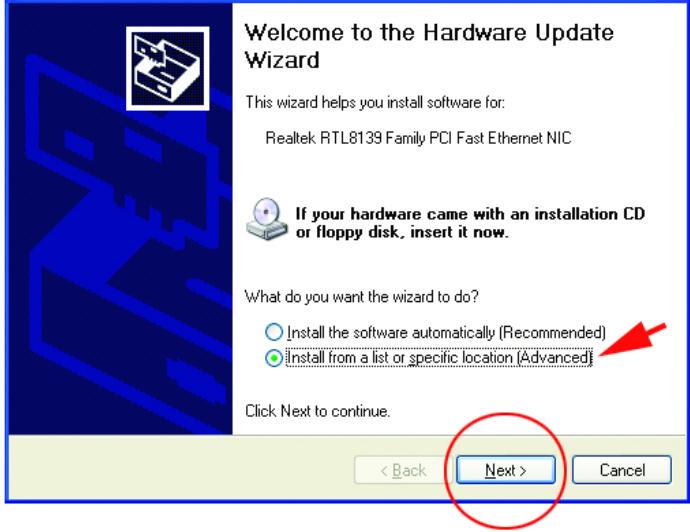

L'écran d'accueil suivant apparait. Sélectionnez « Installation à partir d'une liste ou d'un emplacement spécifique »

Cliquez sur « Suivant »

Hardware Update Wizard

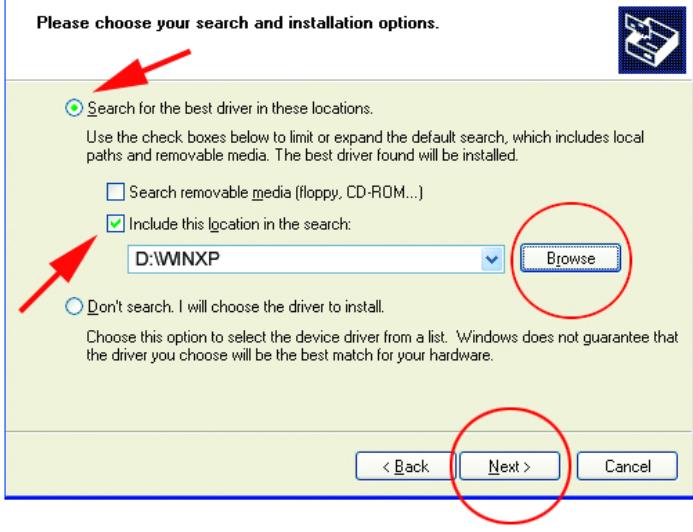

Cliquez sur « Rechercher les meanwhileurs pilotes à cet emplacement »

Cliquez sur Parcourir pour rechercher les pilotes sur le CD pilotes (c'est-à-dire D: \WINXP, D: correspondant au lecteur de CD-ROM

Cliquez sur « Suivant »

Utilisation de l'Assistant de mise à jour du matériel

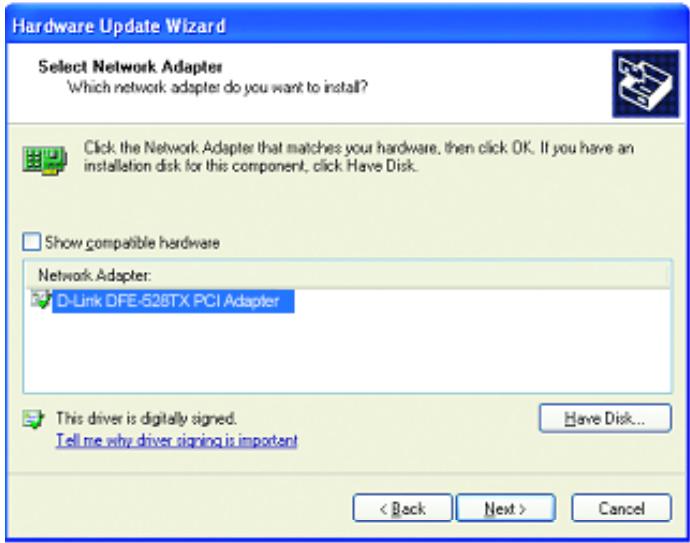

Cliquez sur « D-Link DFE-528TX PCI Adapter »

Cliquez sur « Suivant »

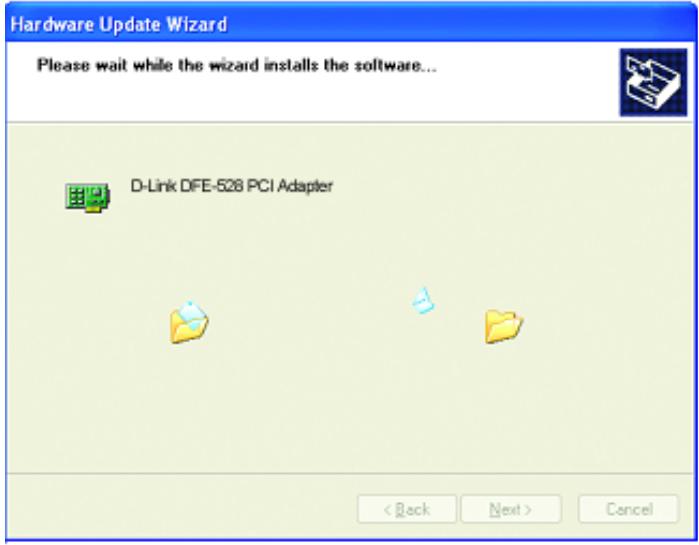

Windows XP charge les pilotes et les fichiers nécessaires.

Hardware Update Wizard

L'installation du pilote de la carte DFE-528TX est terminée.

Cliquez sur « Terminer”

Vérification de l'installation

Sélectionnez successivement DEMARRER>PARAMÉTRES

PANNEAU DE

CONFIGURATION>

SYSTEME>MATÉRIEL>

GESTIONNAIRE DE

PERIPHÉRIQUES.

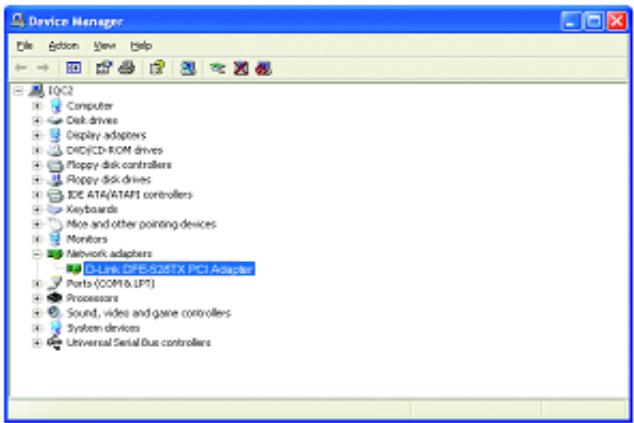

Pour vérifier que le DFE-528TX a été installé avec succès, cliquez sur « Cartes réseau »

Si « D-link DFE-528TX »

apparait (sans erreur), c'est que l'installation s'est déroulée correctement.

Contenu de l'emballage :

Adaptateur Fast Ethernet DFE-528TX.
- Guide d'installation rapide.
- CD-ROM contenant les pilotes.

Si l'un des éléments ci-dessus manque, veuillez contacter vous revendeur

N'INSTALLALLEZ PAS le DFE-528TX dans l'emplacement PCI de l'ordinateur avant d'avoir installé les pilotes.

Avant l'installation :

Si vous avez déjàinstalléle DFE-528TX dans un emplacement PCI, vous pouvez utiliser l'assistant d'ajout de nouveau matériel pour spécifier manuellement l'emplacement du pilote sur le CD-ROM.

Sinon, nous vous recommendons vivement d'annuler l'assistant d'ajout de nouveau matériel et d'utiliser à la place le programme « Install Drivers » qui se trouve sur le CD-ROM.

Voici un bref résumé de la procédure d'installation :

• Exécuter le programme d'installation de pilotes à partir du CD-ROM DFE-528TX.

• Éteignez l'ordinateur et installez l'adaptateur DFE-528TX dans l'emplacement PCI.
  Redémarrez l'ordinateur pour finaliser l'installation.

• Allumez l'ordinateur.

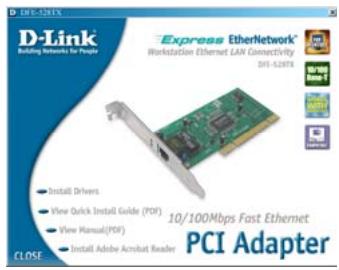

• Mettez le CD de pilotes fourni avec le DFE-528TX dans le lecteur. La fenêtre suivante s'ouvre.

Cliquez sur "Install Drivers".

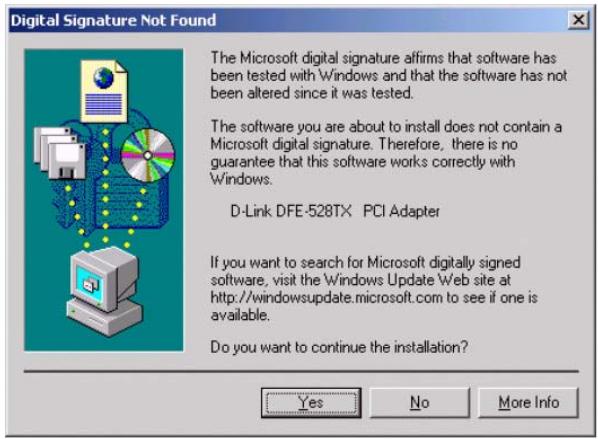

Pour Windows 2000 et Windows ME, l'écran suivant apparait :

Cliquez sur OK

Pour Windows 98/98SE, l'écran ci-dessous apparait:

Cliquez sur Non

ÉTEIGNEZ l'ordinateur et débranchez le cable d'alimentation.

Note: pour éviter tout dommage dû à l'électricité statique, touchez une vis non peinte à l'extérieur de l'alimentation avant d'installer ou de toucher le DFE-538TX.

• Éteignez l'ordinateur et débranchez le cable d'alimentation.
• Retirez le capot de l'ordinateur. (Reportez-vous au manuel de l'ordinateur si besoin est).
• Trouvez un emplacement PCI disponible. Les emplacements PCI sont généralement blancs ou beiges.
• Enlevez le cache (la petite piece de métal qui ferme l'ouverture destinée à la carte PCI à l'arrière de l'ordinateur).
• Introduisez avec précaution le DFE-528TX dans l'emplacement PCI et enforcez-le à fond.
  Fixez le DFE-528TX à l'aide de la vis du cache.
• Remettez en place le capot de l'ordinateur.

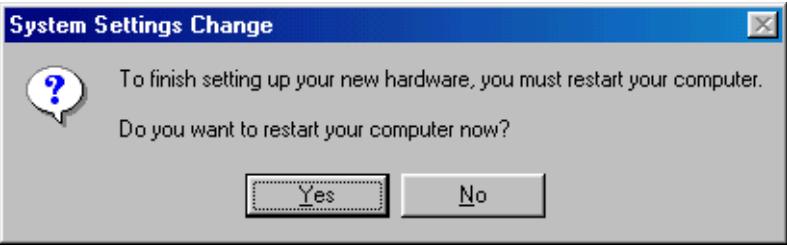

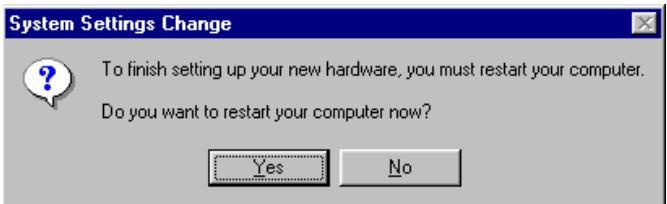

Pour Windows 98/98SE et Windows ME, l'écran suivant apparait :

Cliquez sur Oui pour redémarrer l'ordinateur.

Pour Windows 2000, l'écran ci-dessous apparait :

Cliquez sur Oui pour terminer l'installation.

(Note: avec Windows 2000, il n'est pas nécessaire de redémarrer l'ordinateur).

Vérification de l'installation

• Cliquez sur DEMARRER, puis sur EXECUTER.
• Tapez « winipcfg » (pour Win2000, tapez « ipconfig/all »). Il est parfois nécessaire de « libérer et renouveler » l'adresse IP. Vérifiez que vous avez bien sélectionné le DFE-528TX comme carte réseau dans la liste déroulante.
• Si l'adresse IP apparait au même groupe d'adresses IP et de masques de sous-réseau que le réseau local, ouvrez l'explorateur internet et testez la connexion internet.

Vous trouvrez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuite pour les clients aux Etats-Unis durant la période de garantie.

Ceux-ci peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Assistance technique D-Link par téléphone :

0820080303
