Type de produit	Carte PCI Express USB 3.0 à 2 ports
Marque	D-Link
Modèle	DUB-1310
Catégorie	Carte réseau
Interface	PCI Express x1
Nombre de ports USB	2 ports USB 3.0 de type A (femelle)
Normes USB	USB 3.0, 2.0, 1.1
Débit SuperSpeed	Jusqu'à 4,8 Gbit/s
Débit haute vitesse	Jusqu'à 480 Mbit/s
Rétrocompatibilité	USB 2.0 et USB 1.1
Alimentation	Connecteur d'alimentation périphérique 5V à 4 broches
Consommation électrique	Maximum 900 mA par port
Dimensions (L x l x H)	75,8 x 61,5 x 2,0 mm
Poids	43 grammes
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité de fonctionnement	0 % à 80 % sans condensation
Système d'exploitation supporté	Windows 7, Vista, XP SP3 ou version supérieure
Configuration système requise	Slot PCI Express disponible (x1, x4, x8 ou x16), connecteur d'alimentation 5V à 4 broches, lecteur CD-ROM
Connectivité maximale	Jusqu'à 127 périphériques grâce à des concentrateurs en cascade
Certifications	USB-IF, WHQL, FCC, CE
Contenu de la boîte	Carte DUB-1310, support de fixation, guide d'installation rapide, CD d'installation

FOIRE AUX QUESTIONS - DUB-1310 D-LINK

Comment installer la carte DUB-1310 dans mon ordinateur ?

Avant d'installer la carte, insérez le CD d'installation et exécutez l'installation des pilotes automatique. Éteignez l'ordinateur, débranchez les câbles, ouvrez la tour, insérez la carte dans un slot PCI Express x1 disponible, connectez le câble d'alimentation 5V à 4 broches, refermez la tour et redémarrez. Le système détectera la carte et installera les pilotes.

Quels systèmes d'exploitation sont supportés ?

Windows 7, Windows Vista et Windows XP SP3 ou toute version ultérieure sont supportés.

La carte est-elle compatible avec les périphériques USB 2.0 ?

Oui, la carte DUB-1310 est rétrocompatible avec les périphériques USB 2.0 et USB 1.1.

Quelle est la vitesse maximale de transfert ?

La vitesse SuperSpeed théorique est de 4,8 Gbit/s, soit environ 10 fois plus rapide que l'USB 2.0. Le débit réel peut varier en fonction des périphériques.

Combien de périphériques puis-je connecter ?

Vous pouvez connecter jusqu'à 127 périphériques en utilisant des concentrateurs USB en cascade.

Quels sont les prérequis pour l'installation ?

Un slot PCI Express libre (x1, x4, x8 ou x16), un connecteur d'alimentation périphérique 5V à 4 broches disponible, et un lecteur de CD-ROM pour l'installation des pilotes.

La carte nécessite-t-elle une alimentation externe ?

Non, elle est alimentée via un connecteur d'alimentation périphérique 5V à 4 broches à l'intérieur de l'ordinateur. Aucune alimentation externe n'est requise.

Que faire si le CD d'installation ne démarre pas automatiquement ?

Si le menu Autorun ne s'affiche pas, ouvrez le CD et exécutez manuellement le fichier autorun.exe.

Comment installer les pilotes sans le CD ?

Vous pouvez télécharger les derniers pilotes depuis le site Web de D-Link (www.dlink.com). Recherchez le modèle DUB-1310 dans la section Support et suivez les instructions.

La carte est-elle compatible avec les slots PCI Express x16 ?

Oui, la carte utilise une interface x1 mais peut être installée dans un slot x4, x8 ou x16, car elle est rétrocompatible avec ces connecteurs plus larges.

MODE D'EMPLOI DUB-1310 D-LINK

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision Date Description
1.0 8 octobre 2010 DUB-1310 Révision A1 avec microprogramme version 1.00

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Table des matières

Présentation du produit .... 4

Contenu de la boîte ....4

Configuration système requise ....4

Caractéristiques ....5

Description du matériel ....6

Installation 7

Annexe A - Caractéristiques techniques.... 8

Caractéristiques techniques ....8

Contenu de la boîte

Carte PCI Express USB 3.0 à 2 ports DUB-1310

Support de fixation Guide d'installation rapideCD d'installation

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Configuration système requise

• Windows 7/Vista/XP SP3 ou toute version supérieure
• Slot PCI Express disponible (x1, x4, x8 ou x16)
• Connecteur d'alimentation périphérique 12 V à 4 broches disponible
• Lecteur de CD-ROM

Caractéristiques

USB 3.0 - l'ultra rapidité

Connectez votre PC aux périphériques USB 3.0 à des vitesses sans précédent : jusqu'à 5 Gbit/s, soit une vitesse 10 fois plus rapide qu'avec l'USB 2.0. Vous pouvez sauvegarder vos photos, votre musique et vos films en HD sur un périphérique de stockage externe à une vitesse plus rapide que jamais.

Connectivité Plug-and-Play

Il suffit d'introduire la carte dans un slot PCI Express x1 disponible et de lancer le CD de configuration pour ajouter 2 ports USB 3.0 à votre PC.

Connectez tous vos périphériques

Grâce à la rétrocompatibilité avec l'USB 2.0 et l'USB 1.1, vous pouvez connecter n'importe quel périphérique USB au DUB-1310. Si vous avez besoin de ports supplémentaires, vous pouvez connecter d'autres concentrateurs USB pour connecter jusqu'à 127 périphériques.

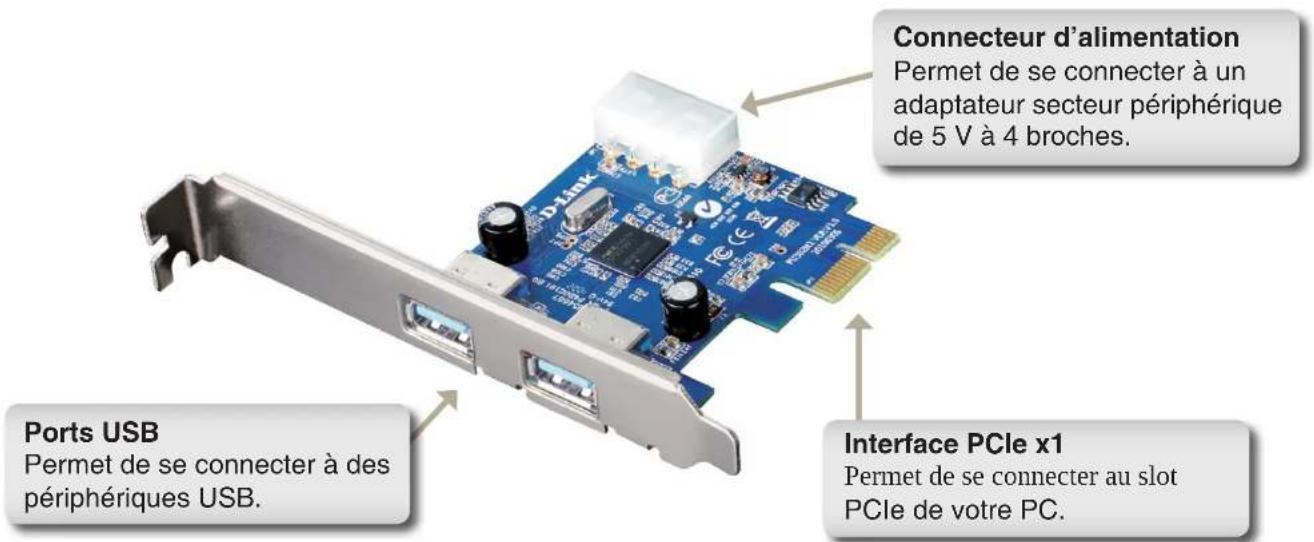

Description du matériel

Installation

1. Avant d'installer le DUB-1310, insérez le CD d'installation dans le lecteur de CD-ROM.
2. Dans le menu Autorun (Exécution automatique), cliquez sur Install Drivers (Installer les pilotes), puis suivez les instructions d'installation des pilotes du DUB-1310. Si le menu Autorun (Exécution automatique) n'apparaît pas, exécutez le fichier autorun.exe du CD.
3. Éteignez l'ordinateur et débranchez tous les câbles.
4. Ouvrez la tour de l'ordinateur et insérez le DUB-1310 dans le slot PCIe disponible.*
   4 Connectez un connecteur d'alimentation périphérique 5 V à 4 broches à celui du DUB-1310.
5. Fermez la tour de l'ordinateur et rebranchez tous les câbles.
6. Démarrez l'ordinateur ; il détecte automatiquement le DUB-1310 et installe ses pilotes.
7. Votre DUB-1310 est maintenant prêt à l'emploi.

* L'ouverture de la tour risque d'annuler la garantie de certains ordinateurs. Pour obtenir des détails sur la garantie de votre ordinateur ou pour de plus amples informations sur l'ouverture de la tour, consultez la documentation de l'ordinateur.

Caractéristiques techniques

Interface

PCI Express x1
■ 2 ports USB de liaison descendante de type A (femelle)

Normes

■ Spécification USB version 3,0
■ Spécification USB version 2,0
■ Spécification USB version 1,1
■ Spécification USB version 1.0
■ OHCI (Open Host Controller Interface)
■ EHCI (Enhanced Host Controller Interface)
PCI Express 2.0

Débits de données ^2

■ SuperSpeed : 4,8 Gbit/s
■ Vitesse rapide : 480 Mbits/s
■ Pleine vitesse : 12 Mbits/s
■ Vitesse lente : 1,5 Mbits/s

Connectivité

- Jusqu'à 127 périphériques grâce à plusieurs concentrateurs en cascade

Configuration système requise

• Windows 7/Vista/XP SP3 ou toute version supérieure
• Slot PCI Express disponible

Alimentation

■ Maximum 900 mA par port

■ 75,8 x 61,5 x 2,0 mm

Poids

43 grammes

Température de fonctionnement

0 à 40 °C

Température de stockage

-20 à 60 °C

Humidité en fonctionnement

- 0 % à 80 % (sans condensation)

Certifications

USB-IF
■ WHQL
■ FCC
CE

^1 L'utilisation d'un port USB 1.1 nuit aux performances du périphérique. ^2 Vitesse de transfert maximum basée sur la spécification USB 3.0. Le débit de transmission réel des données peut varier.

Toutes les références à la vitesse sont indiquées à des fins de comparaison exclusivement. Les caractéristiques du produit, ses dimensions et sa forme sont susceptibles d'être modifiées sans préavis et l'apparence réelle du produit peut différer de celle illustrée sur l'emballage.
