Type d'appareil	Carte réseau PCI
Interface	PCI
Vitesse réseau	10/100 Mbps
Type de connexion	Ethernet
Système d'exploitation supporté	Windows XP (mentionné)
Contenu de l'emballage	Carte PCI Ethernet, guide d'installation rapide, CD manuel et pilotes
Installation	Installation dans un emplacement PCI libre
Fixation	Fixation avec vis
Alimentation	Alimentation via bus PCI
Compatibilité	Ordinateur de bureau avec slot PCI
Protection contre l'électricité statique	Recommandation de mise à la terre avant installation
Couleur du connecteur PCI	Blanche ou crème (général)
Type de câble recommandé	Câble Ethernet standard
Garantie	Non précisé
Support technique	Contact revendeur en cas d'éléments manquants

FOIRE AUX QUESTIONS - DFE-528TX D-LINK

Comment installer la carte réseau D-LINK DFE-528TX sur mon ordinateur ?

Pour installer la carte réseau D-LINK DFE-528TX, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI disponible, puis refermez le boîtier. Rallumez l'ordinateur et installez les pilotes fournis sur le CD ou téléchargez-les depuis le site de D-Link.

Comment résoudre un problème de connexion réseau avec la D-LINK DFE-528TX ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous que les pilotes sont à jour et correctement installés. Vous pouvez également essayer de désinstaller et réinstaller la carte dans le gestionnaire de périphériques de Windows.

La LED de la carte D-LINK DFE-528TX ne s'allume pas. Que faire ?

Si la LED ne s'allume pas, vérifiez que la carte est bien insérée dans le slot PCI et que l'ordinateur est correctement alimenté. Essayez également de tester la carte dans un autre slot PCI ou sur un autre ordinateur pour identifier si le problème vient de la carte ou de l'ordinateur.

Quels systèmes d'exploitation sont compatibles avec la D-LINK DFE-528TX ?

La D-LINK DFE-528TX est compatible avec les systèmes d'exploitation Windows 95/98/Me/2000/XP, ainsi que certaines versions de Linux. Veuillez vérifier les spécifications pour des versions spécifiques.

Comment mettre à jour les pilotes de la D-LINK DFE-528TX ?

Pour mettre à jour les pilotes, rendez-vous sur le site de D-Link, recherchez le modèle DFE-528TX et téléchargez la dernière version des pilotes. Ensuite, installez-les en suivant les instructions fournies.

Que faire si ma connexion Internet est lente avec la D-LINK DFE-528TX ?

Pour résoudre une connexion lente, vérifiez d'abord la vitesse de votre connexion avec un test de bande passante. Assurez-vous que les câbles réseau sont en bon état et correctement connectés. Vous pouvez également redémarrer votre modem et votre routeur.

Est-ce que la D-LINK DFE-528TX supporte le mode duplex intégral ?

Oui, la D-LINK DFE-528TX prend en charge le mode duplex intégral, permettant des communications simultanées dans les deux sens. Assurez-vous que votre réseau et vos autres équipements supportent également ce mode pour en bénéficier.

Comment configurer la D-LINK DFE-528TX pour une utilisation avec un serveur ?

Pour configurer la D-LINK DFE-528TX avec un serveur, installez les pilotes nécessaires, puis configurez les paramètres réseau de votre serveur pour qu'ils correspondent à ceux de votre réseau local (adresse IP, masque de sous-réseau, passerelle, etc.).

Comment vérifier si la D-LINK DFE-528TX fonctionne correctement ?

Vous pouvez vérifier le bon fonctionnement de la carte en accédant au gestionnaire de périphériques de Windows. Assurez-vous qu'il n'y a pas de point d'exclamation jaune à côté de la carte. Vous pouvez également effectuer un test de connexion en essayant d'accéder à Internet.

MODE D'EMPLOI DFE-528TX D-LINK

Contenu de l'emballage :

Adaptateur PCI Ethernet DFE-528TX
- Guide d'installation rapide
- CD avec manuel et pilotes

Si l'un des éléments ci-dessus manque, contactez votre revendeur.

Installation du DFE-528TX

Assurez-vous que votre ordinateur est eteint et que le cable d'alimentation est debranché.

Note: pour éviter toute dépréciation due à l'électricité statique, mettez-vous à la terre en touchant une partie métallique de votre ordinateur afin de décharger toute électricité statique avant d'installer l'adaptateur PCI Ethernet 10/100 Mbits DFE-528TX.

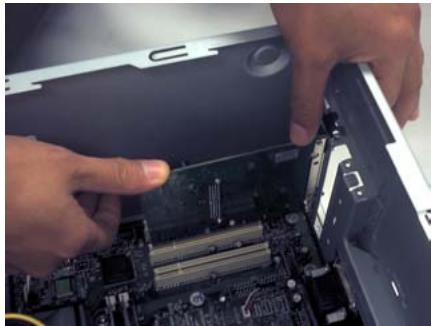

• Retirez le capot de l'ordinateur.
• Installez avec précaution le DFE-528TX dans un emplacement PCI libre (généralement de couleur « blanche » ou « crème »).
  Fixez le DFE-528TX à l'aide d'une vis.
• Remettez en place le capot de l'ordinateur.

BRANCHEZ LE CABLE D'ALIMENTATION ET ALLUMEZ VOTRE ORDINATEUR.

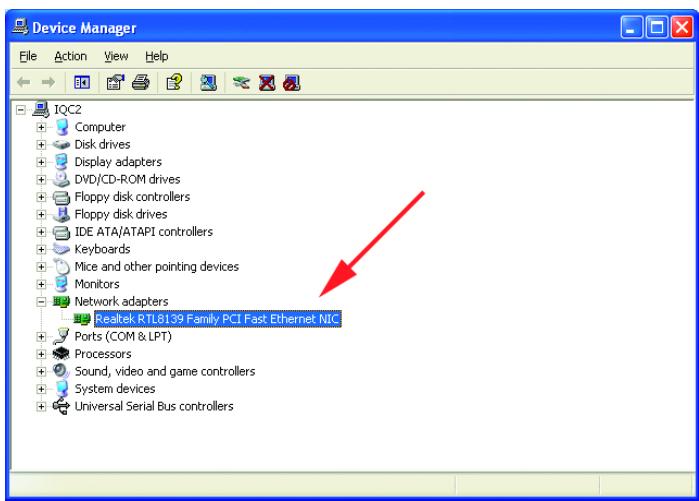

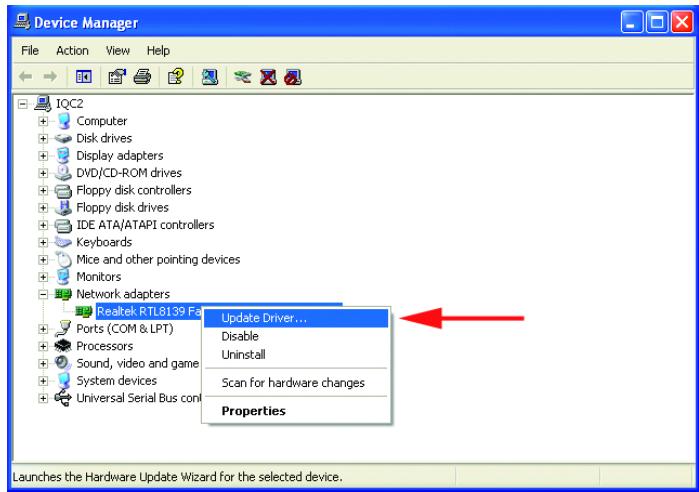

Sélectionnez successivement DEMARRER>PARAMETRES > PANEAU DE CONFIGURATION > SYSTEMEMATÉRIEL>GESTIONNAIRE DEPERIPHERIQUES.Cliquez sur «Cartes réseau »

Dans la plupart des cas, Windows XP charge automatiquement les pilotes « Realtek » (voir ci-contre).

Faites un clic droit sur « Realtek ». Cliquez sur « Mettre à jour le pilote »
L'installation du pilote est terminée.

Si le pilote « Realtek »
n' apparait pas sous
« Cartes réseau »,
seLECTIONnez
DÉMARRER>PANNEA
U DE
CONFIGURATION.

Passez en mode « Windows classique »

Double-cliquez sur « Ajout de nouveau matériel ». L« Assistant de mise à jour du matériel » apparait. Suivez les indications de l« Assistant de mise à jour du matériel » pour installer le pilote (voir étape 3).

Utilisation de l'Assistant de mise à jour du matériel

PLACEZ LE CD PILOTES DU DFE-528TX DANS LE LECTEUR DE CD-ROM

Hardware Update Wizard

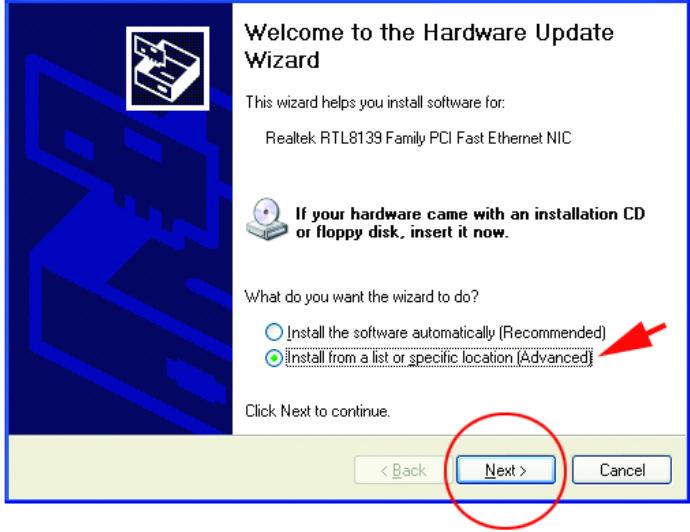

L'écran d'accueil suivant apparait. Sélectionnez « Installation à partir d'une liste ou d'un emplacement spécifique »

Cliquez sur « Suivant »

Hardware Update Wizard

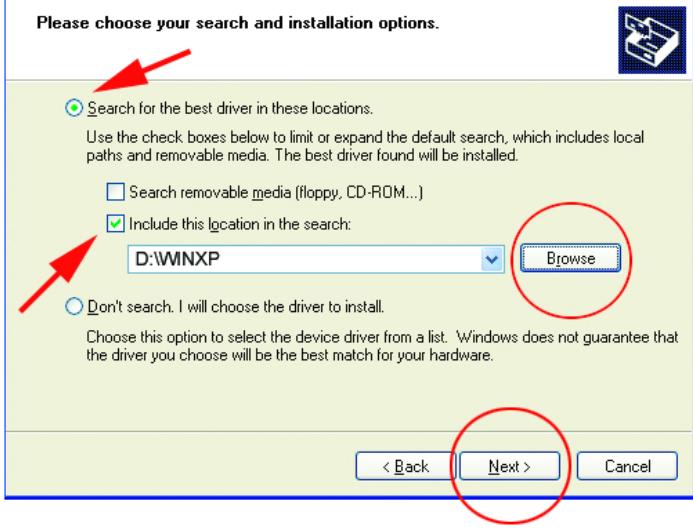

Cliquez sur « Rechercher les meanwhileurs pilotes à cet emplacement »

Cliquez sur Parcourir pour rechercher les pilotes sur le CD pilotes (c'est-à-dire D: \WINXP, D: correspondant au lecteur de CD-ROM

Cliquez sur « Suivant »

Utilisation de l'Assistant de mise à jour du matériel

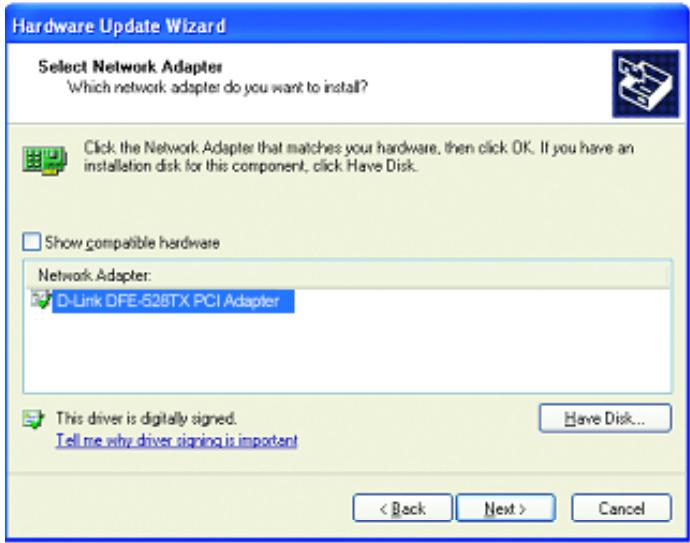

Cliquez sur « D-Link DFE-528TX PCI Adapter »

Cliquez sur « Suivant »

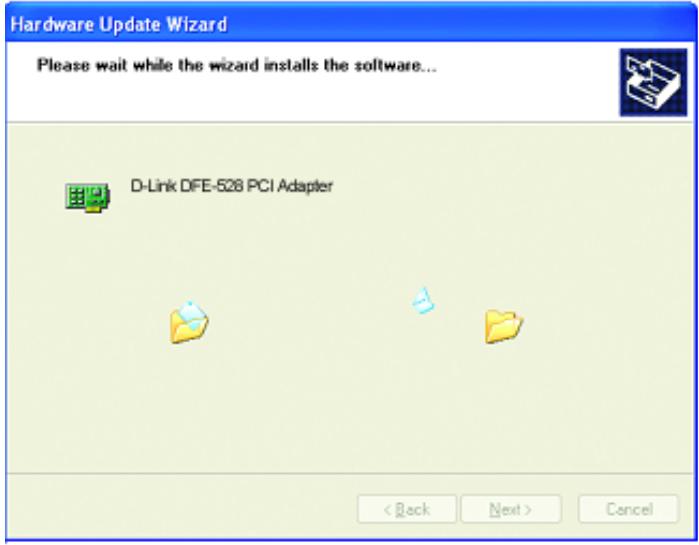

Windows XP charge les pilotes et les fichiers nécessaires.

Hardware Update Wizard

L'installation du pilote de la carte DFE-528TX est terminée.

Cliquez sur « Terminer”

Vérification de l'installation

Sélectionnez successivement DEMARRER>PARAMÉTRES

PANNEAU DE

CONFIGURATION>

SYSTEME>MATÉRIEL>

GESTIONNAIRE DE

PERIPHÉRIQUES.

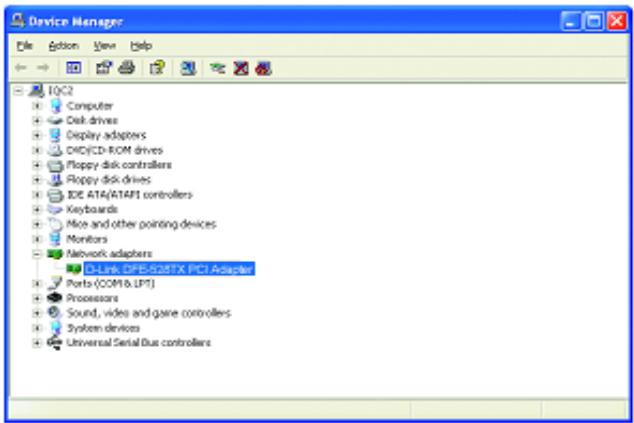

Pour vérifier que le DFE-528TX a été installé avec succès, cliquez sur « Cartes réseau »

Si « D-link DFE-528TX »

apparait (sans erreur), c'est que l'installation s'est déroulée correctement.

Contenu de l'emballage :

Adaptateur Fast Ethernet DFE-528TX.
- Guide d'installation rapide.
- CD-ROM contenant les pilotes.

Si l'un des éléments ci-dessus manque, veuillez contacter vous revendeur

N'INSTALLALLEZ PAS le DFE-528TX dans l'emplacement PCI de l'ordinateur avant d'avoir installé les pilotes.

Avant l'installation :

Si vous avez déjàinstalléle DFE-528TX dans un emplacement PCI, vous pouvez utiliser l'assistant d'ajout de nouveau matériel pour spécifier manuellement l'emplacement du pilote sur le CD-ROM.

Sinon, nous vous recommendons vivement d'annuler l'assistant d'ajout de nouveau matériel et d'utiliser à la place le programme « Install Drivers » qui se trouve sur le CD-ROM.

Voici un bref résumé de la procédure d'installation :

• Exécuter le programme d'installation de pilotes à partir du CD-ROM DFE-528TX.

• Éteignez l'ordinateur et installez l'adaptateur DFE-528TX dans l'emplacement PCI.
  Redémarrez l'ordinateur pour finaliser l'installation.

• Allumez l'ordinateur.

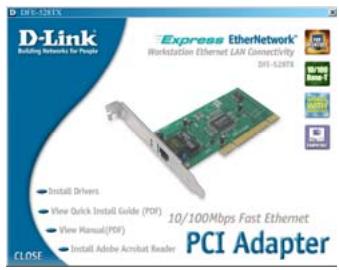

• Mettez le CD de pilotes fourni avec le DFE-528TX dans le lecteur. La fenêtre suivante s'ouvre.

Cliquez sur "Install Drivers".

Pour Windows 2000 et Windows ME, l'écran suivant apparait :

Cliquez sur OK

Pour Windows 98/98SE, l'écran ci-dessous apparait:

Cliquez sur Non

ÉTEIGNEZ l'ordinateur et débranchez le cable d'alimentation.

Note: pour éviter tout dommage dû à l'électricité statique, touchez une vis non peinte à l'extérieur de l'alimentation avant d'installer ou de toucher le DFE-538TX.

• Éteignez l'ordinateur et débranchez le cable d'alimentation.
• Retirez le capot de l'ordinateur. (Reportez-vous au manuel de l'ordinateur si besoin est).
• Trouvez un emplacement PCI disponible. Les emplacements PCI sont généralement blancs ou beiges.
• Enlevez le cache (la petite piece de métal qui ferme l'ouverture destinée à la carte PCI à l'arrière de l'ordinateur).
• Introduisez avec précaution le DFE-528TX dans l'emplacement PCI et enforcez-le à fond.
  Fixez le DFE-528TX à l'aide de la vis du cache.
• Remettez en place le capot de l'ordinateur.

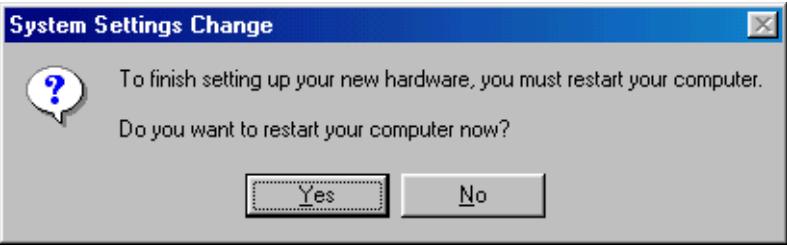

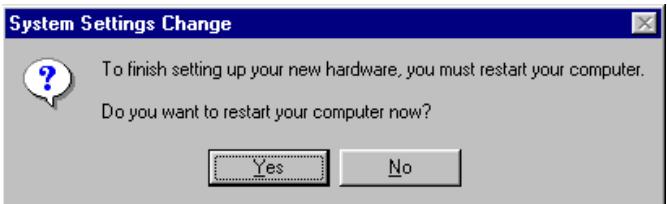

Pour Windows 98/98SE et Windows ME, l'écran suivant apparait :

Cliquez sur Oui pour redémarrer l'ordinateur.

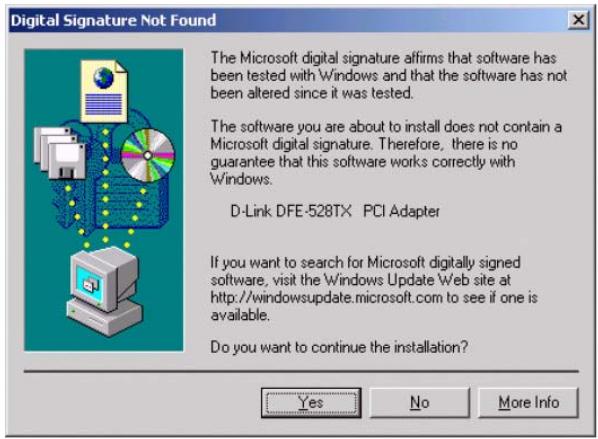

Pour Windows 2000, l'écran ci-dessous apparait :

Cliquez sur Oui pour terminer l'installation.

(Note: avec Windows 2000, il n'est pas nécessaire de redémarrer l'ordinateur).

Vérification de l'installation

• Cliquez sur DEMARRER, puis sur EXECUTER.
• Tapez « winipcfg » (pour Win2000, tapez « ipconfig/all »). Il est parfois nécessaire de « libérer et renouveler » l'adresse IP. Vérifiez que vous avez bien sélectionné le DFE-528TX comme carte réseau dans la liste déroulante.
• Si l'adresse IP apparait au même groupe d'adresses IP et de masques de sous-réseau que le réseau local, ouvrez l'explorateur internet et testez la connexion internet.

Vous trouvrez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuite pour les clients aux Etats-Unis durant la période de garantie.

Ceux-ci peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Assistance technique D-Link par téléphone :

0820080303

Assistance technique D-Link sur internet :

http://www.dlink.fr

D-Link®
