Type de produit	Ensemble clavier et souris sans fil
Marque	Logitech
Modèle	Desktop MK120
Connectivité	RF 2,4 GHz avec récepteur Unifying
Portée	Jusqu'à 10 mètres
Alimentation clavier	2 piles AA (autonomie jusqu'à 3 ans)
Alimentation souris	1 pile AA (autonomie jusqu'à 3 ans)
Dimensions clavier (approx.)	44 x 14 x 2 cm
Dimensions souris (approx.)	10 x 6 x 3,5 cm
Poids clavier (avec piles)	Environ 500 g
Poids souris (avec pile)	Environ 80 g
Touches F	12 touches F avec mode avancé (icônes jaunes) accessibles via touche FN
Fonctions Internet	Lanceur navigateur, email, messagerie instantanée
Fonctions productivité	Lanceur multimédia, galerie photos, documents, tableau
Fonctions pratiques	Changement d'application, zoom avant/arrêt, gadget Windows
Écran LCD du clavier	Indicateurs : niveau piles, Verr Maj, FN, Arrêt défil, Verr num, Sourdine
Roulette souris	Multidirectionnelle (défilement horizontal et vertical), pas à pas et ultra-rapide
Boutons souris supplémentaires	Précédent, Suivant, changement d'application (revêtement caoutchouc)
Commutateur Marche/Arrêt	Souris avec interrupteur, clavier sans (veille automatique)
Logiciel de personnalisation	Logitech SetPoint (Windows)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Respecter les consignes d'utilisation et de mise au rebut des piles
Pièces détachées	Piles AA, récepteur Unifying (standard)

FOIRE AUX QUESTIONS - DESKTOP MK120 LOGITECH

Comment installer le clavier et la souris Desktop MK120 ?

Branchez le récepteur Unifying dans un port USB de votre ordinateur. Insérez les piles (2 AA dans le clavier, 1 AA dans la souris). Le système reconnaît automatiquement les périphériques. Téléchargez le logiciel Logitech SetPoint pour personnaliser les touches et boutons.

Que faire si le clavier ou la souris ne fonctionnent pas ?

Vérifiez la connexion USB et essayez un autre port. Assurez-vous que les piles sont correctement installées et que la souris est allumée (commutateur sous la souris). Rapprochez les périphériques du récepteur. Vous pouvez aussi réinitialiser la connexion avec le logiciel Unifying.

Comment vérifier le niveau des piles du clavier ?

L'écran LCD du clavier affiche une icône de niveau des piles. Si elle clignote ou est rouge, remplacez les piles. Le clavier a une autonomie d'environ 3 ans.

Comment vérifier le niveau des piles de la souris ?

Mettez la souris hors tension puis sous tension. Si le témoin vert s'allume 10 secondes, les piles sont bonnes. S'il clignote en rouge, il reste environ 10 % de charge. Vous pouvez aussi vérifier via SetPoint.

Comment utiliser les touches F en mode avancé (icônes jaunes) ?

Appuyez sur la touche FN sans la relâcher, puis sur la touche F souhaitée. Pour inverser le mode (accès direct aux fonctions avancées), modifiez les paramètres dans SetPoint.

Comment personnaliser les touches F ou les boutons de la souris ?

Double-cliquez sur l'icône Paramètres de la souris et du clavier dans le bureau Windows. Utilisez les onglets 'Mon clavier' et 'Ma souris' pour réaffecter des tâches aux touches F ou aux boutons.

Que signifient les icônes sur l'écran LCD du clavier ?

Les icônes indiquent : niveau des piles, Verr Maj (majuscules), FN activé, Arrêt défil (Scroll Lock), Verrouillage numérique (Num Lock), et Sourdine activée.

Comment basculer entre le défilement pas à pas et ultra-rapide de la souris ?

Appuyez sur le bouton d'alternance du défilement (souvent un bouton derrière la roulette). Le mode pas à pas est précis, le mode ultra-rapide permet de parcourir rapidement les longs documents.

Puis-je ajouter un autre périphérique au même récepteur Unifying ?

Oui, le récepteur peut connecter jusqu'à 6 périphériques Logitech Unifying. Lancez le logiciel Unifying (Démarrer > Tous les programmes > Logitech > Unifying) et suivez les instructions.

Que faire si la souris ne se connecte plus ?

Utilisez le logiciel Unifying pour réinitialiser la connexion. Vérifiez que la souris est allumée et que les piles sont bonnes. Essayez de rapprocher la souris du récepteur et changez de port USB si nécessaire.

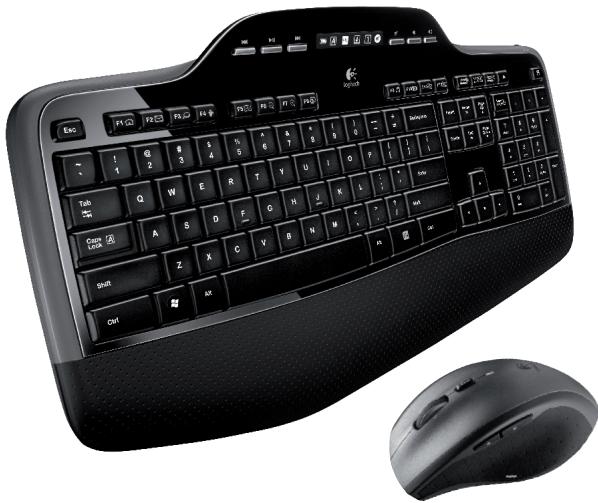

MODE D'EMPLOI DESKTOP MK120 LOGITECH

Logitech Wireless Desktop MK710

Installation, Fonctions et dépannage, 3

Votre ensemble clavier et souris est maintenant prêt à l'emploi. Installez le logiciel Logitech SetPoint™ pour effectuer les actions suivantes :

• activer les touches F et personnaliser jusqu'à 14 touches du clavier;
• activer l'icône de sourdine sur l'écran LCD ;
• Activer la roulette multidirectionnelle et personnaliser jusqu'à six boutons de la souris.

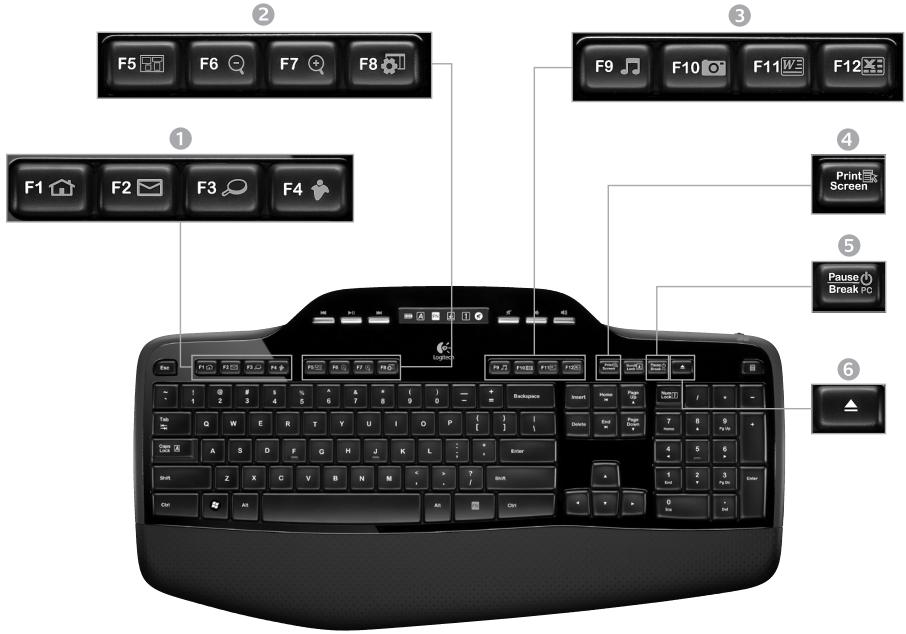

Fonctions du clavier : utilisation des touches F

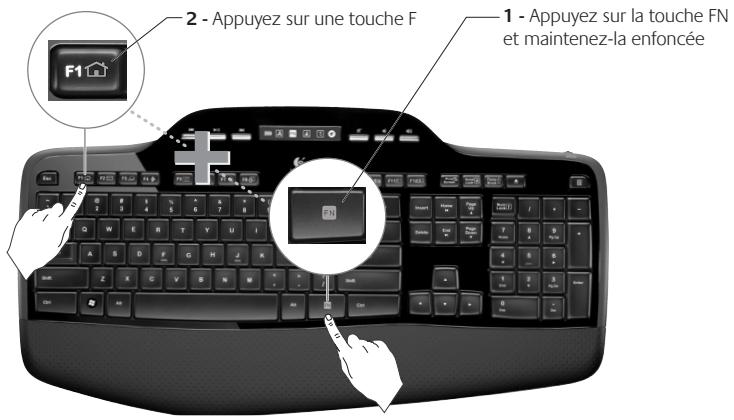

Les touches F conviviales et leur mode avancé vous permettent de lancer facilement des applications. Pour profiter des fonctions avancées (icônes jaunes), appuyez sur la touche FN sans la relâcher, puis sur la touche F de votre choix.

Conseil

Pour accéder aux fonctions avancées sans avoir à appuyer sur la touche FN, vous pouvez inverser le mode FN dans les paramètres du logiciel.

Zone Internet

Lance le navigateur Web

Lance l'application de courrier électronique

Lance l'application de messagerie instantanée.

3. Zone Productivité

Lance le lecteur multimédia

Lance Galerie de photos*

Lance l'application de documents*

Lance l'application de tableau*

2. Zone fonctions pratiques

Lance le changement d'application*

Zoom avant*

Zoom arrête*

Gadget Windows

4. Menu contextuel

Affiche le menu contextuel de l'élément sélectionné.

5. PC en mode veille

Placez votre ordinateur en mode veille (économie d'énergie).

6. Bouton Éjecter

Ouvre le tiroir du lecteur de CD-ROM ou de DVD-ROM.

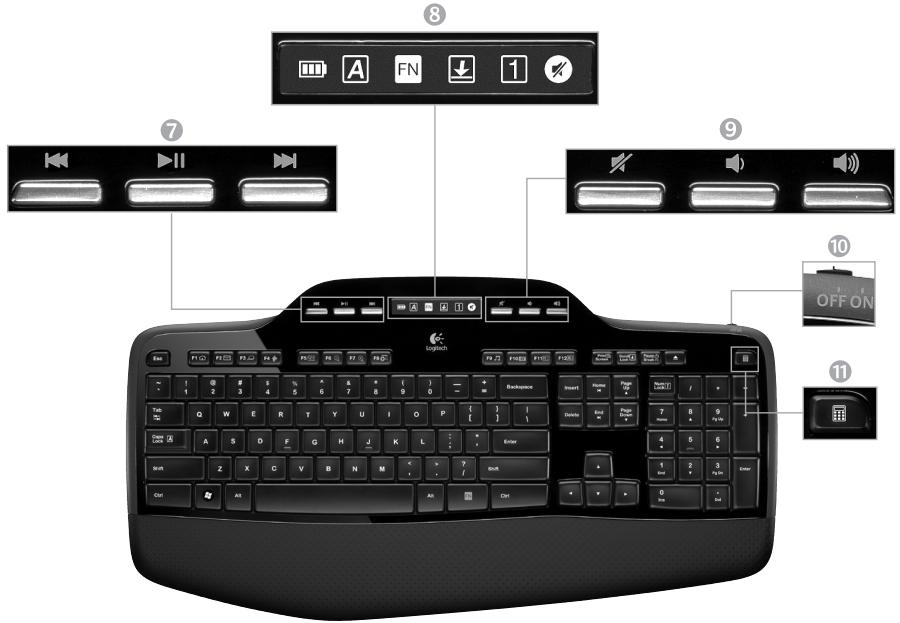

7. Navigation multimédia

Retour / Piste précédente

Lecture / Pause

Avance / Piste suivante

9. Réglage du volume

Sourdine

Volume -

Volume +

8. État des icônes du tableau de bord LCD

Témoin du niveau des piles (voir Gestion de l'alimentation pour plus d'informations)

Verr. Maj activé

FN activé

Arrêt défil activé

Verrouillage numérique activé

Sourdine activée

Fonctions de la souris

Roulette multidirectionnelle pour un défilement vers la gauche et la droite (horizontal) dans les feuilles de calcul ou les documents larges. La roulette de défilement fait également office de bouton central. Effectuez une pression pour l'utiliser comme bouton central, puis appuyez de nouveau pour libérer la roulette.

Réduire/agrandir

Appuyez sur la roulette de défilement pour effectuer un zoom.

Défilament haute précision

Utilisez le mode pas à pas pour consulter les listes ou les diapositives.

Défilament ultra-rapide

La roulette fonctionne en rotation libre pour vous permettre de parcourir rapidement les documents longs et les pages Web.

Alternance du défilament

Par la simple pression d'un bouton, passez du défilament précis (pas à pas) au défilament ultra-rapide.

Fonctionnalités supplémentaires de la souris

1. Boutons Précédente et Suivante* : permettent de basculer entre les pages Web.
2. Changement d'application* : appuyez sur le revêtement en caoutchouc pour basculer entre les applications.
3. Témoin d'état des piles : s'allume en rouge lorsque le niveau des piles est faible.
4. Commutateur Marche/Arrêt : utilisez-le pour activer ou désactiver la souris.
5. Bouton d'ouverture du compartiment à piles : appuyez dessus et faites glisser le clapet. Allégez la souris en installant une seule pile.
6. Espace de rangement du récepteur dans la souris
7. Les fonctions de changement d'application et de défilement latéral nécessitent l'installation du logiciel Logitech. Selon le système d'exploitation, les boutons Précédent, Suivant

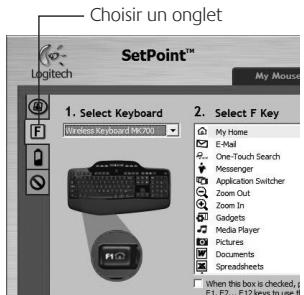

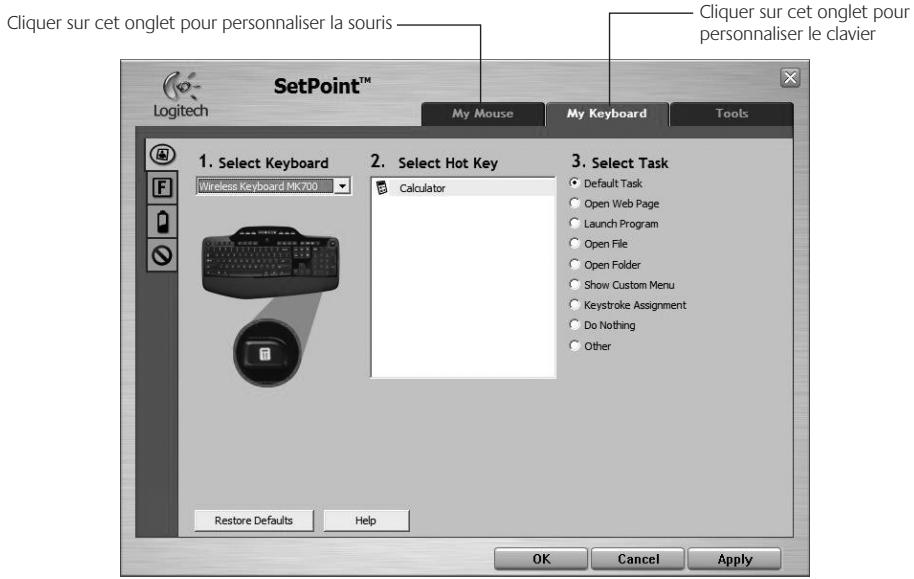

Personnalisation du clavier et de la souris

1. Pour effectuer des changements, cliquez deux fois sur l'icône Paramètres de la souris et du clavier située sur le bureau Windows.
2. Pour personnaliser le clavier, cliquez sur l'onglet Mon clavier. Pour la souris, cliquez sur l'onglet Ma souris.

1. Une série d'onglets liés au clavier ou à la souris s'affiche sur la gauche.
2. Choisissez un onglet, tel que "Paramètres des touches F du clavier". Une image du clavier s'affiche, indiquant les touches F (liste 2) auxquelles les tâches peuvent être affectées (liste 3).
3. Dans la liste 2. Sélection de la touche F touche F à laquelle vous souhaitez réaffecter une tâche.
4. Dans la liste 3. Sélectionner une tâche nouvelle tâche.
5. Lorsque vous avez terminé, cliquez sur OK pour enregistrer les nouvelles affectations de touches F.

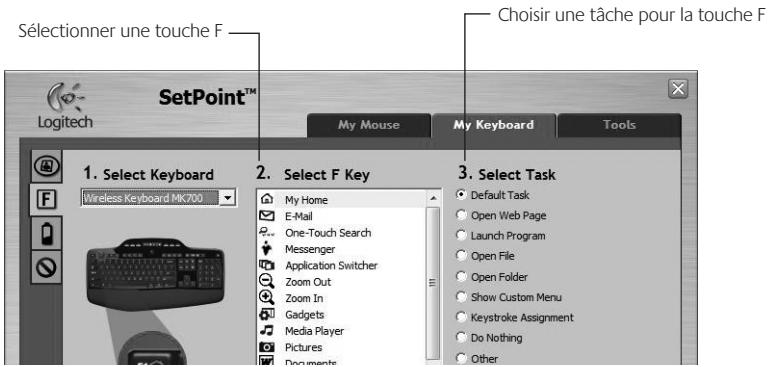

Onglet Paramètres des touches F du clavier

Gestion de l'alimentation

Votre clavier et votre souris possèdent jusqu'à trois ans d'autonomie de piles.*

Mode de veille

Saviez-vous que le clavier et la souris se mettent en mode veille après quelques minutes d'inactivité ? Cette fonctionnalité a pour but de limiter l'utilisation des piles sans que vous ayez à éteindre et rallumer vos dispositifs. Le mode veille des deux dispositifs est désactivé dès que vous recommencez à les utiliser.

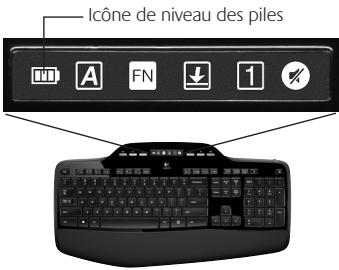

Comment vérifier l'état des piles du clavier ?

L'icône de niveau des piles sur l'écran LCD du clavier affiche le niveau en cours des piles du clavier. À mesure que le niveau des piles diminue, l'icône de niveau des piles affiche le niveau restant des piles (illustration à droite).

Comment vérifier l'état des piles de la souris ?

Option 1 : mettez la souris hors tension, puis à nouveau sous tension en utilisant le commutateur Marche/Arrêt situé sous la souris. Si le témoin situé sur la partie supérieure de la souris s'allume en vert pendant 10 secondes, le niveau des piles est correct. S'il clignote en rouge, le niveau des piles a atteint 10 % et il ne vous reste plus que quelques jours de charge.

Option 2 : lancez le logiciel SetPoint et cliquez sur l'onglet des piles de la souris pour afficher le niveau en cours des piles de la souris.

Dessous de la souris

* La durée de vie des piles est susceptible de varier en fonction de l'environnement et du mode d'utilisation. Une utilisation quotidienne prolongée aura pour effet de réduire la longévité des piles.

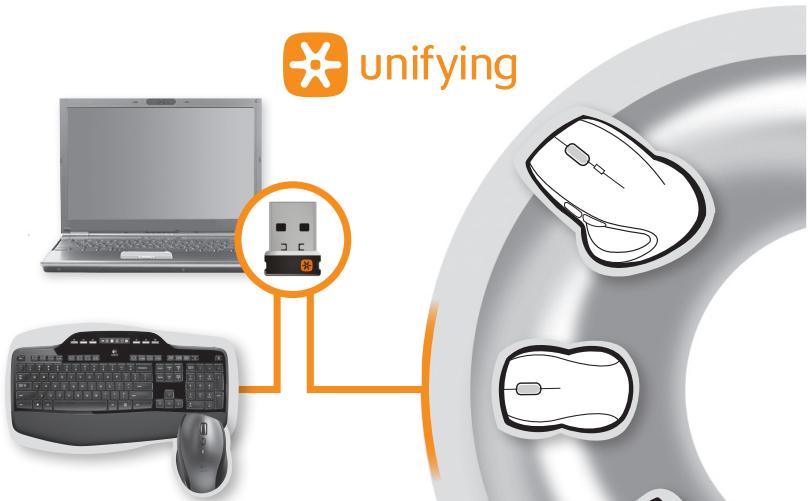

Branchez. Oubliez. Ajoutez.

Vous disposez d'un récepteur Logitech Unifying. Ajoutez maintenant un clavier sans fil compatible ou une souris qui utilise le même récepteur. C'est facile ! Démarrez tout simplement le * et suivez les instructions à l'écran. Pour en savoir plus et pour télécharger le logiciel, rendez-vous sur www.logitech.com/unifying.

* Cliquez sur Démarrer / Tous les programmes / Logitech / Unifying / L .

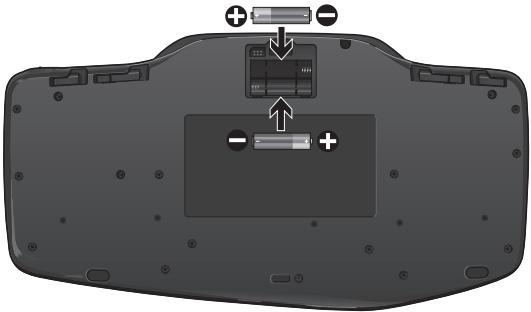

Dépannage

Le clavier et la souris ne fonctionnent pas.

Vérifiez la connexion USB. Essayez également de changer de ports USB. Problème de proximité ? Essayez de rapprocher le clavier et la souris du récepteur Unifying, en utilisant la rallonge si besoin. Vérifiez que les piles sont bien installées. Vérifiez également l'alimentation de chaque dispositif

Sous la souris, déplacez l'interrupteur vers la droite pour mettre la souris sous tension. Le témoin d'état des piles situé sur la coque de la souris doit briller en vert pendant 10 secondes

Dessous de la souris

Le mouvement du curseur est lent ou intermittent.

Essayez la souris sur une surface différente (les surfaces très foncées ne sont pas les plus adaptées).

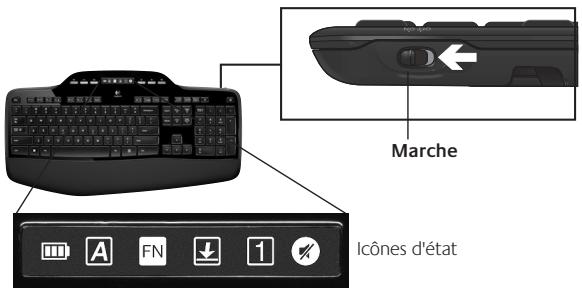

Le clavier est-il sous tension ? Faites glisser le commutateur Marche/Arrêt.

Arrêtez le clavier sur la position de marche, comme illustré ci-dessous. Les icônes d'état du clavier devraient s'allumer.

Rétablissez la connexion. Utilisez le logiciel Unifying pour réinitialiser la connexion entre l'ensemble clavier/souris et le récepteur Unifying. Pour en savoir plus, reportez-vous à la section Unifying de ce guide (p. 44).

Pour obtenir de l'aide supplémentaire, reportez-vous aux numéros de téléphone du service clientèle à la page 60. Pour en savoir plus sur l'utilisation des produits et leur confort, accédez au site Web www.logitech.com/comfort.
