SPL5500 - Système de conférence TELEVIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Distributeur de signal digital pour système de conférence
Marque	TELEVIC
Modèle	SPL5500
Dimensions (H x L x P)	85 x 173 x 43,5 mm
Poids	Environ 950 g
Matériau du boîtier	Acier inoxydable
Couleur	Acier inoxydable
Alimentation	48 V CC provenant de l'unité centrale CPU5500 ou de l'alimentation PS5500
Connectivité	4 connecteurs RJ 8 broches pour chaîne de sélecteurs DCSA5500 (max 15 par chaîne), 2 connecteurs RJ 8 broches pour bus TMS, 2 connecteurs d'alimentation (entrée/sortie)
Fonctions principales	Distribution du signal digital, connexion en série de sélecteurs de canaux, hot swapping
Montage	Voir schémas au verso de la notice
Accessoires inclus	Câbles de connexion YPC (1 m, 2 m, 5 m) et câble d'alimentation PW2 (2 m)
Pièces détachées disponibles	Connecteur d'alimentation mâle (base 05.70.0153 et capot 05.70.0155)
Référence produit	71.67.5030
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Utiliser uniquement avec l'unité centrale et alimentations TELEVIC spécifiées. Ne pas ouvrir le boîtier. Veiller à une ventilation suffisante.
Réparabilité	Le remplacement d'un distributeur peut être effectué sans éteindre le système (hot swapping). Contactez le support TELEVIC pour toute réparation.

FOIRE AUX QUESTIONS - SPL5500 TELEVIC

Comment connecter plusieurs distributeurs SPL5500 ?

Les distributeurs se raccordent en série à l'unité centrale à l'aide de câbles YPC. Chaque distributeur doit être alimenté séparément en 48 V via l'unité centrale CPU5500 ou une alimentation PS5500.

Quel est le nombre maximum de sélecteurs DCSA5500 par distributeur ?

Chaque distributeur SPL5500 peut gérer jusqu'à 15 sélecteurs de canaux DCSA5500 par chaîne, avec 4 chaînes disponibles, soit un total de 60 sélecteurs.

Puis-je remplacer un distributeur sans éteindre le système ?

Oui, le SPL5500 supporte le hot swapping, ce qui permet de remplacer un distributeur sans couper l'alimentation du système.

Quels câbles sont nécessaires pour l'installation ?

Utilisez des câbles YPC (disponibles en 1 m, 2 m et 5 m) pour les interconnexions et un câble d'alimentation PW2 (2 m) pour l'alimentation. Des connecteurs d'alimentation mâles (base et capot) sont également disponibles.

Comment alimenter le distributeur SPL5500 ?

Le SPL5500 nécessite une alimentation en 48 V CC provenant de l'unité centrale CPU5500 ou d'une alimentation dédiée PS5500. Chaque distributeur doit être alimenté individuellement.

Quels sont les connecteurs disponibles sur le SPL5500 ?

Il dispose de 4 connecteurs RJ 8 broches pour les sélecteurs DCSA5500, 2 connecteurs RJ 8 broches pour le bus de données TMS, et 2 connecteurs d'alimentation (entrée et sortie).

Le SPL5500 est-il compatible avec d'autres modèles TELEVIC ?

Il est conçu pour fonctionner avec l'unité centrale CPU5500 et les sélecteurs de canaux DCSA5500. Il peut également être intégré dans un système TMS via les connecteurs dédiés.

Où trouver les schémas de montage ?

Les schémas de montage sont fournis au verso de la notice d'utilisation. Vous pouvez également les télécharger sur le site de TELEVIC.

Comment nettoyer le distributeur SPL5500 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. Évitez les produits chimiques, abrasifs ou solvants qui pourraient endommager le boîtier en acier inoxydable.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Si le problème persiste, contactez le support technique TELEVIC. Le remplacement d'un distributeur peut se faire à chaud sans perturber le reste du système.

MODE D'EMPLOI SPL5500 TELEVIC

Le distributeur de signal digital permet la connexion de 4 chaînes de sélecteurs de canaux DCSA5500.

Tous les distributeurs sont raccordés en série avec l'unité centrale.

Le remplacement d'un distributeur peut être effectué sans éteindre le système ("hot swapping").

Chaque distributeur doit être alimenté séparément avec du 48V provenant de l'unité centrale CPU5500 ou d'une alimentation PS5500.

Connectivité

4 connecteurs RJ 8-pin pour une chaîne de maximum 15 sélectionneurs de canaux DCSA5500. 2 connecteurs RJ 8-pin pour la connection au bus de données TMS. 2 connecteurs d'alimentation (entrée et sortie).

Accessoires

Câble de connexion YPC pour interconnection entre les distributeurs et pour la connection avec l'unité centrale. Ce type de câble est également utilisé pour le raccordement en série des DCSA.

YPC1 1m (71.67.4001)

YPC2 2m (71.67.4002)

YPC5 3m (71.67.4005)

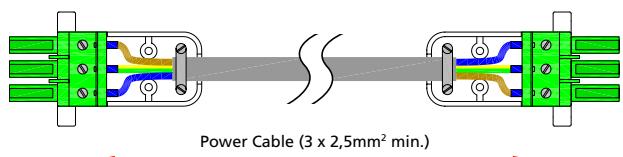

Cable d'alimentation préfabriqué.

PW2 2m (71.67.4102)

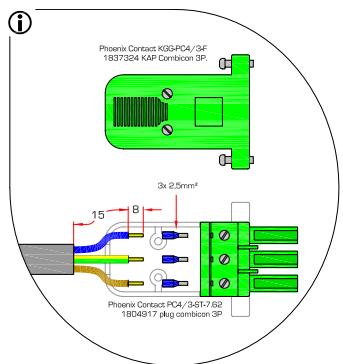

Connecteur d'alimentation maje pour fabrication d'un câble sur mesure. - Chaque connecteur est composé d'un élément de base et d'un capot de protection, ceux-ci sont disponibles ensemble ou séparément :

Base (05.70.0153)

Capot (05.70.0155)

Données Techniques
Dimensions (mm)	85 (h) x 173 (w) x 43.5(d)

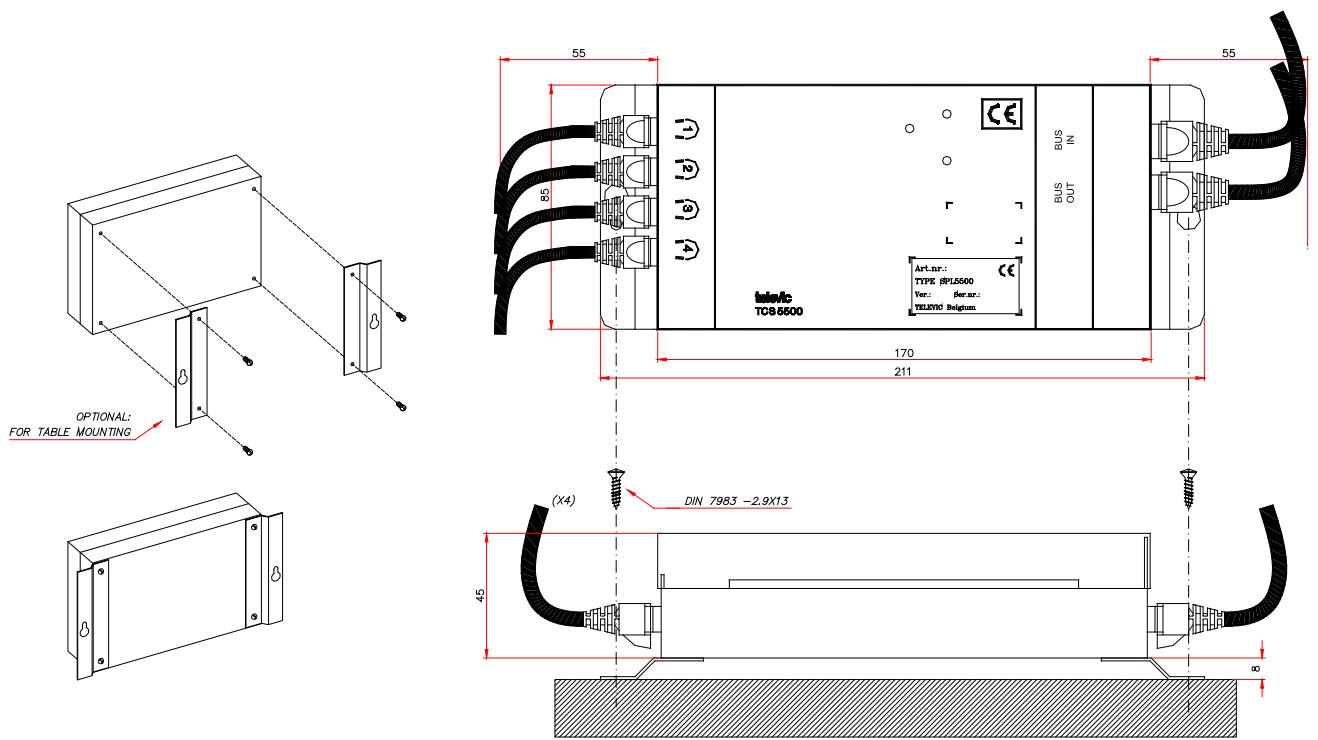

Montage	Voir schémas au verso
Poids (g)	+/- 950
Couleur	Acier inoxydable
Boîtier	Acier
Référence	71.67.5030
